Под котельной понимают сооружение, или комплекс зданий, в котором производится нагрев теплоносителя, как правило, воды, для последующего перемещения в систему отопления или горячего водоснабжения. Котельная может быть рассчитана как на работу с одним-двумя зданиями, так и с целым микрорайоном.

Котельные, вне зависимости от того, какой вид топлива там применяется, считаются объектами с повышенным риском возникновения нештатных ситуаций таких как пожар или попадании молнии в дымовую трубу. В обоих случаях, элементом системы безопасности является контур заземления котельной.

Контур заземления котельной выполняется индивидуально для каждого объекта и требует составления специального проекта и паспорта после окончания монтажных работ. Он представляет собой несколько проводников, заглубленных в грунт, которые соединены в общий контур, к которому присоединяется провод заземления, идущий к распределительному щиту здания или электроустановки

Количество, сечение и степень заглубления проводников зависит от многих факторов: материала, из которого они изготовлены, масштаба строения, а также свойств грунта. Так, считается, что самыми благоприятными типами почвы для распределения в ней тока являются суглинок, торф или глина, при условии, что они имеют нормальную или повышенную влажность. Если же грунт каменный или скальный, шансы на то, что заземление будет отвечать техническим условиям, невелики. А для элементов контура заземления используют арматуру или уголок из чёрной стали.

Отдельного заземления требует дымовая труба котельной, которая совместно с молниеприёмником и контуром заземления являются молниезащитой дымовой трубы и

котельной. Она монтируется в обязательном порядке, исключение составляют варианты, когда труба для отвода продуктов сгорания высотой не более 8 метров.

Как и зачем производится проверка сопротивления контура заземления котельной?

Для того чтобы убедиться, что контур заземления котельной исправен, и в случае возникновения аварийной ситуации ток благополучно уйдет в землю, необходимо не дожидаясь происшествия, периодически проверить его характеристики.

Производится это путем проверки сопротивления: если оно будет выше заданных параметров, заземление не будет выполнять свои функции, вследствие чего возрастает риск поражения персонала электрическим током.

Производит данные замеры специализированная электролаборатория, она оборудована специальным измерительным оборудованием, куда входит прибор для измерения контура заземления котельной MRU-101. Проверка заземляющего устройства котельной производится при вводе сооружения в эксплуатацию, и потом, в процессе эксплуатации с периодичностью определённой ПТЭЭП.

Методика проведения измерений контура заземления в обоих случаях одинакова, но производится она по разным регламентам. В первом случае основой служат Правила устройства установок — ПУЭ. Нормы сопротивления контура заземления указаны в таблице 1.8.38. Если объект уже введен в эксплуатацию согласно всем правилам, то нормы регламентируется ПТЭЭП, а именно Приложение № 3, таблица 36 . Согласно действующим нормативом, величина сопротивления не должна превышать 4 Ом, при условии, что питание 380 В. , и присоединены естественные заземлители.

Блог

Электролаборатория в ЖК «Достояние»

Электролаборатория в ЖК «Достояние»узнать больше…

Электролаборатория в ЖК Маяк

Наша электролаборатория работает в ЖК «Маяк»узнать больше…

Электролаборатория в ЖК Наследие

Наша электролаборатория работает в ЖК «Наследие»узнать больше…

Не дозвонились?

Заказать звонок

мы перезвоним!

Только в
10%
позвоните нам
для получения скидки

Новости

ЖК Семеновский парк появилась прописка

Новый ЖК в московском районе Соколиная гора!!! …узнать больше…

В юго-восточных районах Москвы восстановлено электроснабжение

Снабжение электричеством жилых домов на юго-востоке столицы восстановлено …узнать больше…

Освещать Москву начали 289 лет назад

В этот день, 27 ноября, только в 1730 году, началось непрерывное освещение Москвы . ..узнать больше…

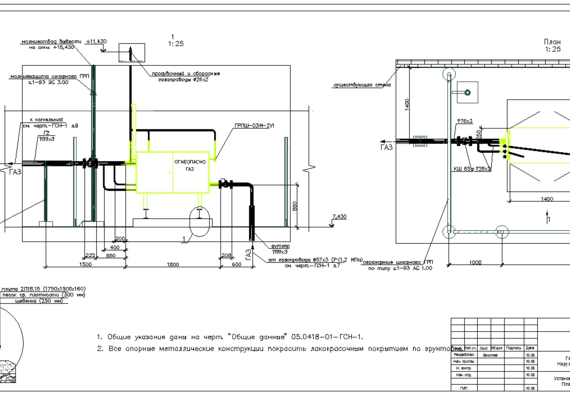

Заземление газовых котельных и дымовых труб. Сопротивление контура заземления котельной.

Монтаж теплового оборудования, которое работает на природном газе, на сегодняшний день широко распространено в быту и промышленности. Чтобы газовое оборудование нормально функционировало и было безопасно для человека, необходимо выполнить заземление котельной. Процессом занимаются квалифицированные специалисты, которые в будущем будут осуществлять проверку и техническое обслуживание оборудования.

Для чего нужно заземление котельных

Газовые котлы изготовлены из металла. Из-за этого на металлической поверхности образуются статические заряды, которые формируют электрическое поле. Если не выполнить заземление, то поле будет негативно воздействовать на электронику агрегата. Это может не только привести к сбою в работе управления, но и окончательной поломке оборудования. Также статическое напряжение вызывает неприятные ощущения и даже боль на коже человека при контакте со статической поверхностью. Помимо этого, заряженное поле может спровоцировать самовозгорание котла, что уже чревато возникновением опасной для жизни и здоровья ситуации. Именно поэтому заземление газовых котельных — просто необходимая мера.

Заземляющая конструкция является своеобразным проводником между газовым котлом и линией электропередач. Земля способна поглощать электрический ток, поэтому правильно выбранное сечение проводки и сопротивление заземляющего контура позволит обеспечить безопасную работу агрегата и оградить оборудование от скачков напряжения. Заземление контура котельной необходимо выполнять по установленным правилам.

Основные требования

Для создания заземляющего контура к газовому агрегату предъявляются завышенные требования. Это выражается в том, что для процедуры не подойдут естественные конструкции, например, трубопроводы отопления, канализации, горючих газов. Для организации заземления нужны искусственно созданные конструкции. Их можно приобрести готовыми или изготовить самостоятельно из подручных элементов.

Принятые нормы заземления котельной описаны в официальном документе ПУЭ. Помимо разрешения использования самодельного контура, здесь оговариваются показатели сопротивления для каждого типа грунта. Работами по установке заземляющего контура следует заниматься специализированным компаниям. Они же должны составлять схему заземления к конкретному оборудованию.

Выбор заземляющего контура зависит не только от вида почвы, но и от климатических условий региона, где требуется его установить. В северных морозных районах показатель сопротивления должен быть на 4-6 Ом ниже допустимых параметров.

Выбор вида заземления

Качественное заземление трубы котельной можно выполнить двумя способами. Первый вариант предполагает покупку готовой конструкции. Монтаж такой установки не занимает много сил и времени. Второй способ основан на изготовлении конструкции заземления своими руками. Для этого понадобятся  стальные уголки и сварочный аппарат. Готовый контур устанавливается в вырытое углубление после установки газового оборудования.

Этапы сборки и установки

Перед тем, как приступить к работе, необходимо предварительно спроектировать схему котла с заземлением. Обычно, конструкция представляет собой треугольник, реже может быть в форме квадрата или пятиугольника. Вместо треугольника подойдет прямая полоса из металла между двумя электродами, зарытая в землю. Установку заземляющего треугольного контура проводят следующим образом:

1. Выкопать яму глубиной около полуметра и шириной 30-35 см.
2. Вертикальные электроды заострить с одного конца и вбить в почву по вершинам треугольника. Оставить около 10 см для соединения с горизонтальными уголками.
3. Горизонтальные и вертикальные уголки соединить при помощи сварочного аппарата.
4. Последнюю пластину уложить в траншею, которая ведет к дому. Один ее конец приварить к ближайшей вершине треугольника.
5. Завести пластину на стену и надежно ее закрепить.

После проведения данных этапов установки контура, следует проверить работоспособность конструкции. Это осуществляется при помощи измерения сопротивления контура заземления котельной. После этого необходимо к пластине подключить газовый котел. По установленным нормам разрешается применение разного типа проводников. После монтажа заземления необходимо регулярно проверять конструкцию на работоспособность.

Правильное заземление дымовых труб котельной позволит обеспечить бесперебойную работу газового оборудования. Заземляющий контур не только защитит котел от поломки, но и обеспечит безопасность окружающих людей. Главное при выполнении работ соблюдать принятые нормы. Установкой заземляющего контура должны заниматься профессионалы, которые обладают специальными знаниями и опытом работы.

Электрический шум в котельной

Перейти к основному содержанию

Дэвид Бон

Дэвид Бон

Президент / генеральный директор Preferred Utilities Manufacturing Corporation

Опубликовано 28 июня 2018 г.

+ Подписаться

— Том О’Марра, техник по электронной инженерии, Дэнбери, Коннектикут

В этой статье дается общее представление о влиянии электрических помех на электрическое оборудование и контрольно-измерительные приборы в котельной, а также приводятся некоторые советы по устранению неполадок и профилактике. Анализ спектра шума, теория и категории обсуждаться не будут.

               Электрические шумы широко распространены в котельных в промышленных и технологических системах управления. Любой опытный специалист по обслуживанию знает о дурацких симптомах, связанных с электрическим шумом, и о головных болях при поиске и устранении неполадок.

              Электрический шум можно определить как нежелательные электрические сигналы, которые мешают или искажают исходный сигнал и его предназначение. Шум может быть постоянной неприятностью, а может быть временной, неповторимой проблемой. Электрическая система может исправно работать в течение многих лет и, казалось бы, ниоткуда, подвергаться воздействию электрических помех, что приводит к кажущейся плохой работе продукта и недовольству конечных пользователей.

Источник шума может быть системным из-за недостатков конструкции, но чаще всего это внешний источник, вызывающий помехи. Шум может проникать практически через любую точку ввода-вывода, а также через подключение к источнику питания системы.

              В котельных наиболее распространенным источником электрических помех является проводка переменного тока высокого напряжения, проложенная слишком близко к проводке постоянного тока низкого напряжения. На любой тип аналогового ввода или вывода может отрицательно повлиять помеха от провода к проводу высоковольтной проводки переменного тока (известная как емкостная связь). Даже высоковольтный ввод/вывод переменного тока может быть восприимчив к шумовым помехам от более высокочастотного переменного тока, такого как двигатели, приводы с регулируемой скоростью (VSD/VFD) или трансформаторы зажигания сверхвысокого напряжения.

Ниже показана шумовая «рябь», а затем та же форма волны взаимодействует с типичной синусоидой переменного тока. Вы можете видеть, как шум искажает сигнал переменного тока.

То же самое можно сказать и о влиянии электрического шума на низковольтные прямоугольные сигналы постоянного тока.

               Лучший способ уменьшить (и, надеюсь, устранить) влияние электрических помех на промышленные средства управления — внедрить и поддерживать надлежащую практику подключения оборудования. Проводка переменного тока высокого напряжения всегда должна прокладываться отдельно от любой проводки постоянного тока низкого напряжения. Для длинных участков требуется специальный канал для низкого и высокого напряжения. Особое внимание следует уделить при работе с любым типом трехфазного переменного тока.

              При необходимости используйте экранированный кабель (особенно для подключения трехфазного двигателя и преобразователя частоты) и заземлите его соответствующим образом. Большинство низковольтных передатчиков постоянного тока и других приборов снабжены экранированным проводником. Обратитесь к руководству пользователя производителя для получения информации о надлежащих методах заземления. Если корпус прибора металлический и имеет соединение с заземлением, заземление экрана может быть потенциально вредным. Для трансформаторов питания высокого напряжения в электрических шкафах убедитесь, что входящая нейтраль представляет собой заземленное соединение, чтобы избежать контуров заземления.

              Другие компоненты, такие как колпачки резисторов на трансформаторах зажигания и ферритовые кольца на кабелях ЧМИ, могут противодействовать электрическим помехам.

Процитировано работ: Электрические шумы и их снижение: Г. Виджаярагхаван, Марк Браун, Малкольм Барнс . www.eetimes.com

• Правильный выбор расходомера – Vortex

  20 января 2022 г.

• Связь Modbus: как установить значения с плавающей запятой

  19 авг.

  2021 г.

• Автоматический, с переменным передаточным отношением, сжигание смеси «бесплатного» и покупного топлива

  8 июля 2021 г.

• «Я знаю, что такое Modbus, но что такое BACnet?»

  17 июня 2021 г.

• Пять соображений по перекачке и хранению жидкого биотоплива

  8 июня 2021 г.

• Сторожевые цепи в управлении горелкой

  6 мая 2021 г.



• Важность измерительных линий для работы оборудования котельной

  6 мая 2020 г.

• Как обезопасить себя в Интернете

  22 окт. 2019 г.

• Почему кислородная обвязка должна быть частью вашей котельной

  3 сентября 2019 г.

• Понимание разницы между искробезопасным и взрывозащищенным исполнением

  30 июля 2019 г.



Котельная под землей

Это означает, что сертифицированная котельная может быть принята муниципалитетом как обеспечивающая уровень безопасности, требуемый Постановлением Нидерландов о строительстве 2012 года (Bouwbesluit 2012).

Муниципалитеты, монтажные компании, жилищные товарищества, собственники зданий, фирмы инженеров-консультантов

В соответствии с действующим законодательством и правилами необходимо учитывать возможность взрыва газа в помещении, в котором находится одно или несколько газовых приборов. Помещение должно быть сконструировано таким образом, чтобы не было риска обрушения (части) здания в случае взрыва газа. Это означает, что конструкция стен котельных должна предусматривать некоторую форму сброса давления (отрывная/выдувная стена). Поскольку в случае котельных внутри здания и, в частности, в случае котельных под землей, нельзя спроектировать отрывную/выдувную стену, в этом месте невозможно разместить котельную. В результате котельные под землей почти никогда не встречаются в условиях нового строительства. Однако в существующих ситуациях часто встречаются котельные под уровнем земли. Если в существующую ситуацию вносятся изменения, например, ремонтные работы или расширение здания, или при замене существующей системы отопления, вопрос о расположении котельной становится потенциальной проблемой. Перемещение существующей котельной в соответствии с нормами всегда сопряжено с непропорционально высокими затратами, так как инфраструктура для систем также должна быть изменена в значительной степени. Иногда даже переезд технически невозможен. Эти обстоятельства иногда приводят к тому, что в существующую ситуацию не вносятся изменения, даже если система отопления достигла конца своего технического срока службы, что явно ведет к потенциальному риску с точки зрения надежности и безопасности. Kiwa посещает объект, чтобы определить конкретные моменты, требующие внимания, оценивает проект, который впоследствии представляется, и после завершения изменений в котельной определяет, соответствует ли новая ситуация требованиям, установленным Kiwa. Если котельная одобрена, Kiwa выдает свидетельство об одобрении. Этот сертификат является доказательством соответствия положениям Голландского указа о строительстве (Bouwbesluit).

Если муниципалитет согласен с принципом рассмотрения этих дополнительных объектов в качестве эквивалентного решения для соответствующих требований Закона Нидерландов о строительстве (Bouwbesluit), проектировщик должен представить Kiwa Technology достаточно подробный план для оценки. Kiwa Technology оценивает этот план и выдает инструкции по реализации в зависимости от конкретной ситуации. Письменный отчет по данному вопросу направляется клиенту. Этот отчет может быть использован впоследствии как часть заявки на разрешение на строительство. После завершения работ Kiwa Technology выезжает на объект, чтобы оценить ситуацию с установленными техническими средствами и процедурами, разработанными для этапа использования.

Также проводится оценка того, соответствует ли ситуация в достаточной мере текущим требованиям к оборудованию для котельных (NEN 3028). Если работа была выполнена в соответствии с настоящим стандартом и указанными выше дополнительными критериями,

Kiwa Technology выдает заявление о соответствии.

Постановление о строительстве в Нидерландах (Bouwbesluit)

Соответствующее требование Постановления о строительстве в Нидерландах (Bouwbesluit) основано на предположении, что котельная представляет реальную угрозу взрыва газа. (Кроме того, это требование распространяется и на другие помещения, в которых есть газовый прибор, например, кухня в доме). Взрыв газа не может повредить основную несущую конструкцию здания. Если невозможно установить отрывную/выдувную стену (или взрывной люк), существует риск повреждения основной несущей конструкции. Инженер-строитель может рассчитать, действительно ли будет повреждена основная несущая конструкция (на основе NEN 6702).

В ситуациях, когда невозможно устройство сброса давления (отрывная/выбрасываемая стена) и расчеты показывают, что в случае взрыва будет повреждена основная несущая конструкция, необходимо использовать другие методы для добиться соблюдения законодательства.
