Согласитесь, автоматический выключатель освещения, особенно в частных домах, является незаменимой вещью. Приходишь вечером домой, открываешь калитку, свет автоматически включается, и можно беспрепятственно следовать через двор к парадному крыльцу. Для того, чтобы наладить такое включение освещения, многого не потребуется – всего-навсего необходимо установить датчик движения, который отвечает за автоматическое включение освещения. Его мы и рассмотрим в этой статье, в которой вместе с сайтом stroisovety.org разберем вопрос, как выполняется подключение датчика движения, а заодно и узнаем, как он работает.

Подключение датчика движения своими руками

Подключение датчика движения: принцип работы прибора

Прежде чем приступать к непосредственной установке датчика, следует разобраться с принципом его работы. Для чего это нужно? Для того, чтобы понять принцип его размещения и установить прибор именно в том месте, в котором он необходим.

Принцип работы датчика движения достаточно простой – он основан на действии инфракрасного излучения, с помощью которого происходит обнаружение движущихся объектов. Кроме того, использование луча инфракрасного спектра позволяет датчику движения работать даже в темное время суток. Как работает датчик движения? В принципе, все достаточно просто.

Датчик движения фото

Суть работы этого электрического оборудования заключается в следующем: инфракрасный датчик, улавливая движение, отравляет сигнал на реле, которое и подает электричество на светильники или группу осветительных приборов. Последние продолжают гореть до тех пор, пока инфракрасный излучатель будет фиксировать наличие движения. Если движение отсутствует, то спустя некоторое время (его можно настроить) инфракрасный датчик снова подает сигнал реле, но в этот раз уже на отключение подачи электроэнергии. Получается своеобразный автоматический выключатель, реагирующий на движение возле него.

Как работает датчик движения фото

Какие бывают датчики движения

На сегодняшний день существует два типа датчиков движения для освещения – потолочный и стеновой. Их отличие заключается не только в месте расположения – как правило, они различаются по диапазону улавливания движения.

У потолочного он немного больше, но в отличие от него, настенный может использоваться как внутри, так и снаружи помещения. Именно по этой причине для автоматической работы уличного освещения используются именно настенные датчики движения.

Где лучше установить датчик движения

Одно из важных условий эффективной работы датчика движения для освещения является его место установки – согласитесь, проку от него не будет, если расположить прибор вдали от мест передвижения человека. Поэтому монтировать его необходимо в том промежутке, где человек входит в темный участок двора или помещения.

Также немаловажным моментом является направленность этого автоматического выключателя – для этих целей практически все датчики движения имеют регулируемое основание, которое позволяет направлять инфракрасное излучение в заданном направлении. Направить его необходимо так, чтобы прибор четко улавливал присутствие человека, входящего во двор или в помещение. Если говорить о конкретном месте, в котором может быть выполнена установка датчика движения, то это, как правило, самая верхняя точка стены комнаты или строения в частном дворе.

Установка датчика движения своими руками

Как производится подключение датчика движения для освещения своими руками

Начнем с того, что сразу оговорим одно условие, без которого вопрос, как подключить датчик движения, будет раскрыт наполовину. Дело в том, что осветительные приборы, управление которыми осуществляется посредством датчика движения, должны быть подключены отдельной веткой кабеля. При необходимости эту ветку можно дополнительно оснастить отдельным выключателем, но вот если вы попытаетесь выделить какой-либо один из светильников, подключенных к этому выключателю, то ничего, кроме неудобств в пользовании, не получите. Именно по этой причине проводку, которая будет управляться датчиком движения, нужно делать обособленной, даже если речь идет об одиночном фонаре.

Где лучше установить датчик движения

Теперь перейдем к вопросу, как подключить датчик движения для осветительных приборов. Если вы считаете, что это сложный процесс, то ошибаетесь – подключить его в электрическую цепь достаточно просто. Как правило, датчик движения имеет три или четыре провода для подключения. Если вам попался датчик с четырьмя проводами, то можно сказать, что вам вообще повезло – в этой ситуации мы имеем два входных провода (фаза и ноль) и два выходных. К входным проводам подключаем электропитание, а к выходным – осветительный прибор.

Если же говорить о датчике движения с тремя проводами, то здесь немного сложнее. Два из этих проводов являются входом для электропитания, а третий – выходная фаза. В этом случае осветительный прибор подключается к выходной фазе и к входному нулю. Электропитание на него подается точно так же, как и в первом случае. Всю необходимую информацию о том, как установить датчик движения, можно найти в инструкции к этому изделию. Если все же читать инструкции для вас очень утомительно, тогда знайте, что все датчики движения для освещения имеют провода стандартного цвета:

• сиреневый или коричневый – входная фаза;
• красный – выходящая фаза;
• синий – нулевой провод.

Как подключить датчик движения своими руками фото

Как правильно настроить датчик движения

Настроить адекватную работу датчика движения еще проще, чем подключить его к электрической цепи. Для этих целей на корпусе устройства имеется всего два рычага управления.

1. Поворотный механизм с надписью «TIME» – предназначен для установки задержки времени отключения светильника. Поворачивая рычаг в ту или иную сторону, можно увеличивать время работы осветительного прибора после его включения датчиком движения. В зависимости от модификации изделия, это время может устанавливаться в промежутке от 1 до 10 минут.
2. Поворотный рычаг «LUX» – обеспечивает правильную работу датчика движения в светлое время суток. Здесь принцип такой – если освещенность на улице ниже заданной, то датчик будет включать освещение, а если выше, то осветительные приборы включаться не будут.

Как установить датчик движения

Кроме того, немаловажной настройкой датчика движения является угол его установки, который регулируется шарниром, на котором он закреплен. Здесь задача заключается в следующем – нужно направить датчик так, чтобы испускаемые им инфракрасные лучи охватывали как можно больше полезной площади.

Вот, в принципе, и все, что нужно знать о том, как выполняется подключение датчика движения. Как видите, сложного нет ничего. Главное четко придерживаться инструкции подключения и принципов настройки данного электрического прибора.

Автор статьи Александр Куликов

Как Подключить Датчик Движения, Схема Подключения, Настройка, Установка — Подсоединение Датчика Движения к Лампе с Выключателем и Без

Освещение играет очень важную роль в нашей повседневной жизни, ведь свет способен создать настроение и даже обезопасить дом или улицу.

Именно для этой задачи идеально подходят светильники с датчиками движения. Благодаря такому прибору можно не только не беспокоиться о незваных гостях, но и значительно снизить расход электроэнергии. В этой статье мы поговорим подробнее о датчиках движения и расскажем, как их подключать.

Содержание

• Схемы подключения датчика движения
• Как подключить датчик движения три провода
• Как подключить датчик движения без выключателя
• Как подключить датчик движения и выключатель одновременно
• Подключение инфракрасного датчика движения
• Параллельное подключение датчиков движения
• Монтаж и настройка датчиков движения
• Установка датчика движения в квартире
• Установка датчика движения на лестнице
• Установка датчика движения в подъезде
• Как подключить уличный датчик движения

Светильники с датчиками движения используют не только лишь для регулировки освещения, да и в охранных системах. С их помощью можно управлять раздвижными дверями, гаражными воротами и т.д. Также датчики отлично себя зарекомендовали для активации климатической и отопительной техники в системе «Умный дом». По принципу работы датчики движения можно разделить на четыре вида:

• Инфракрасные – датчики, пользующиеся наибольшей популярностью. Их устанавливают как в жилых помещениях, так и в промышленных. Такие датчики реагируют на изменения температуры. Поскольку живые существа излучают тепло, датчики его фиксируют и включают свет. В некоторых случаях инфракрасные датчики могут реагировать только на движущиеся объекты.
• Ультразвуковые – это датчики движения, которые передают звуковые сигналы, а когда человек появляется, сигнал прерывается и включается свет.
• Микроволновые – датчик, имеющий схожий принцип действия на предыдущий вид, но он посылает не звуковые сигналы, а радиоволны.
• Комбинированные – самый надежный датчик, ведь при наличии всех трех видов, датчик 100% будет реагировать на появление человека в поле его действия.

Кроме этого датчики движения делятся и по другим критериям. По типу крепления такие устройства разделяют на: встроенные, накладные, консольные, потолочные светильники с датчиком движения и т.д. Чтобы выбрать светильник с нужным типом крепления, сначала советуем определиться с тем, где именно будет размещен ваш осветительный прибор.

Также датчики движения отличаются по типу питания. Они могут быть проводными или беспроводными.

Схемы подключения датчика движения

Важнейшим этапом при выборе датчика движения является его подключение. От правильного подключения зависит то, насколько корректно будет работать датчик. Поэтому остановимся на этом и поговорим о том, как подключить датчик движения своими руками.

Как подключить датчик движения три провода

Датчики движения подключаются к сети 220 В. Обычно на корпусе устройства показана схема подключения. На такой схеме буква L – это точка включения фазы (черный или коричневый провод), N – это ноль (синий провод), буква A или Ls – это возврат фазы на лампу (красный провод), а желтый, зеленый провод – это заземление.

Базовая схема подключения датчика движения сенсорных приборов на три провода включает: распределительную коробку; автоматический выключатель; контур освещения; датчик движения. Перед подключением проводников к фазной коробке нужно определить, где фазный, а где нулевой проводник. Делают это с помощью мультиметра или контрольной отвертки. Клеммники, кабели и другие расходные материалы для подключения можно выбрать в сети магазинов Брилле при покупке датчиков.

Уборка происходит в распределительной коробке. Сначала собираем на клеммный фазный проводник от автоматического выключателя и от датчика. Затем возводим на одном клеммнике нулевые проводники: от автоматического устройства, датчика движения и контура освещения. Когда нули возведены в одной точке, подключаем к клеммнику проволоку заземления. К четвертому клеммнику подключаем выход от фазного проводника датчика движения и фазный проводник от осветительного контура. Схема готова, если вы все собрали верно, датчик сработает очень верно.

Как подключить датчик движения без выключателя

Чаще датчик подключают к сети вместо выключателя, в таком случае датчик всегда срабатывает автоматически. Все, что нужно для подключения – подвести от клеммы L к фазе провод, а от N должен идти нулевой провод, который нужно подсоединить к осветительному устройству. От клеммы A провод нужно подключить к светильнику.

Обычно такие датчики устанавливают для наружного освещения. Проще всего для этого установить в зоне входа в здание современные светильники со встроенными датчиками движения. Сегодня производители светотехники предлагают прожекторы с датчиками движения разной мощности со сменными источниками света, встроенными светодиодами.

Помимо этого можно купить даже светильники с датчиком движения на солнечной батарее. Эти модели прекрасно справляются с освещением, а сенсоры улавливают движение человека на расстоянии 8-10 м. Встроенный датчик движения на включение света активируется при установке прожектора. Казалось бы, все просто и понятно, но у этого варианта есть один недостаток: если в дальнейшем возникнет необходимость подключить еще один или несколько источников света, то встроенный сенсор к ним нельзя подключить.

Как подключить датчик движения и выключатель одновременно

Универсальная схема, используемая довольно часто при обустройстве освещения для улицы – подключение датчика движения через выключатель. В этой схеме, помимо всех составляющих по базовому варианту, присутствует одноклавишный выключатель, подсоединяемый параллельно датчику движения. Делают это так: фазный проводник клавишного выключателя подсоединяют к клеммнику с фазным проводом от автоматического выключателя. Другой выход от клавишного выключателя идет на контур освещения, его укрепляют на клеммнике с выходом фазного проводника. Эта схема подключения датчика движения с выключателем хороша тем, что позволяет принудительно включать и выключать освещение, когда сенсоры не срабатывают.

Также датчик движения можно подключить сразу к двум или более выключателям.

Такая «проходная система» пригодится, когда нужно управлять освещением с двух мест, например, при наличии длинных коридоров или лестниц. Подключение детектора движения с проходными выключателями может отличаться в зависимости от задачи.

Подключение инфракрасного датчика движения

Чтобы правильно подключить датчик движения к прожектору, необходимо знать его внутреннее устройство. Конструкция инфракрасного датчика включает в себя: пироприемники и мультилинзу. Пироприемники находятся за мультилинзой, они необходимы для распознавания инфракрасного излучения. Мультилинза, напоминающая цилиндр, состоит из маленьких линз, фокусирующих инфракрасный свет на пироприемнике. Чем больше в датчике микролинз, тем он чувствительнее.

ИК-датчик можно подключить либо через распределительную коробку, либо в месте, где он расположен. Установка может происходить по разным схемам. Чаще такой датчик подключается с помощью выключателя. Также распространенной схемой является установка инфракрасного датчика без выключателя или подключения к проводке. В последнем случае следует определить провод, идущий к светильнику, от него протянуть новый и соединить с красным контактом датчика.

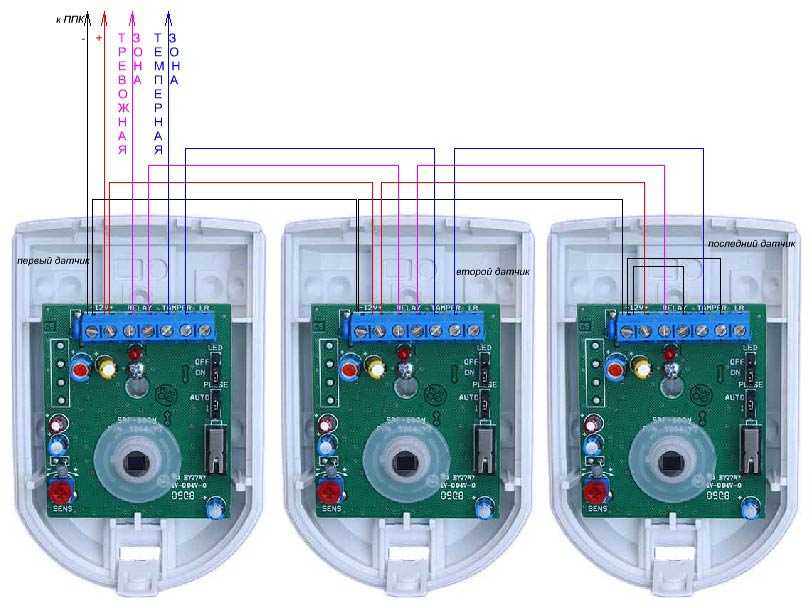

Параллельное подключение датчиков движения

Если один датчик движения не захватывает всю требуемую территорию, можно подключить еще один дополнительный датчик. Для этого можно руководствоваться схемой параллельного подключения:

То есть, фаза с нулем должна подаваться отдельно на оба датчика, а после этого нужно подсоединить все их выходы к освещению. В результате этого подаётся напряжение на контакты светильника.

Монтаж и настройка датчиков движения

Монтаж и правильная настройка светильников с датчиками движения очень важным процессом, ведь от этого зависит корректность работы вашего прибора. Например, установка датчика на неправильной высоте не позволит охватить сенсорам весь необходимый участок. Поэтому, устанавливая датчики движения, убедитесь, что вы ознакомились со всеми правилами монтажа и настройки.

Настроить сенсор движения можно с помощью переключателей на корпусе прибора. У каждого из них есть обозначения, указывающие на то, за какие настройки отвечает тот или иной переключатель. Регулировка прибора включает:

• выбор оптимального радиуса действия – на модели указаны минимальные и максимальные настройки;
• направление света или волн;
• чувствительность – на датчиках есть кнопка SENS, с ее помощью можно задать оптимальные размеры и скорость движения объекта, при которых загорается свет;
• время – кнопкой TIME настраивают время работы фонарей после того, как датчик уловил движение, эта величина задается от нескольких секунд до минуты и больше;
• степень освещения – этот параметр настраивается кнопкой LIGHT. Если задать минимум, то свет будет включаться, когда полностью станет темно, если средние показатели – сенсор сработает при приближении сумерек.

Здесь особенно важна чувствительность. На минимальных показателях детектор видит только активно движущийся объект приличных размеров. На максимальных он будет включаться при появлении кота или мышки. Подходящую чувствительность подбирают эмпирическим путем.

Также следует заранее позаботиться об инструментах, которые могут понадобиться для процесса монтажа, а именно: перфоратор, отвертка, съемник изоляции, клеммник, наконечник на провод, дюбеля и саморезы.

Установка датчика движения в квартире

Поскольку кроме удобства, ЛЭД светильники с датчиками движения позволяют экономить на электроэнергии, такие приборы все больше набирают популярность. И если раньше они чаще всего использовались преимущественно для улиц, то сегодня такие устройства можно часто встретить и в квартирах или частных домах.

Обычно для квартир используют инфракрасные датчики движения, которые реагируют на человеческое тепло и наиболее уместны для помещений. А при неправильной установке других видов датчиков они могут реагировать даже на покачивание деревьев за окном.

Также советуем использовать для квартиры крепящиеся к потолку датчики движения, ведь тогда угол охвата будет 360 градусов. Кроме того, датчики движения бывают и автономными. В таком случае вы будете иметь в квартире свет даже если будет отсутствовать электроэнергия, ведь такие датчики работают от аккумулятора.

Для того чтобы установить детектор движения в квартире, нужно подключить его к общей проводке через распределительную коробку. Также нужно позаботиться о месте, где будут установлены ваши датчики. Например, часто это бывает коридор, входы в комнаты, подсобное помещение или кладовая.

Позаботьтесь о том, чтобы в радиусе действия датчика не было ламп накаливания. Это может привести к регулярным ошибочным износам датчика.

Установка датчика движения на лестнице

Установка датчика движения на лестнице – это всегда отличная идея, ведь такой вариант освещения очень удобен и прост в использовании. Основным правилом монтажа такого датчика является установка таким образом, чтобы поле зрения датчика охватывало первую и последнюю ступеньки и небольшой участок перед ними. Если один датчик не справляется с этой задачей, рекомендуется установить несколько датчиков: один наверху и один внизу. С таким расположением приборов, свет будет автоматически включаться, как только вы будете появляться у лестницы.

Установка датчика движения в подъезде

Часто мы сталкиваемся с тем, что в подъездах отсутствует свет и тогда в сплошной темноте нужно добраться до собственного дома, что является достаточно трудным и малоприятным заданием. Поэтому монтаж датчиков движения в подъездах будет всегда уместен, ведь это не только даст освещение, когда оно нужно, но и поможет продлить жизнь светодиодным лампам.

Чаще всего в подъездах датчики движения устанавливаются таким образом, чтобы охватывать лестницу или лестничную площадку. Тогда свет будет включаться при подъеме по лестнице. Также распространенным вариантом является подсветка только своей двери.

Как подключить уличный датчик движения

Первое, что необходимо при установке уличных датчиков движения, убедиться, что они подходят для улицы. Корпус таких приборов обязательно должен быть защищен от пыли, ударов и воды. Еще лучше будет дополнительно позаботиться о том, чтобы датчик находился под карнизом.

Следующим шагом будет выбор местоположения вашего датчика. Самыми частыми вариантами установки для улицы являются: калитки и заборы, дорожки, фасады домов, террасы и беседки, у входной двери, подъезды к дому и гаражи, садовые участки и т.д.

Очень важно разместить ваш датчик на правильной высоте. От этого будет зависеть какой участок он будет охватывать. Оптимальным вариантом станет установка датчиков движения на высоте 2-3 метров.

Подключив датчик движения к светильнику по одной из схем выше, убедитесь, что прибор работает и свет включается, когда вы двигаетесь в зоне действия сенсора движения. После этого можно смело переходить к регулировке датчика, а именно: направить направление света, выбрать рабочий участок датчика.

Убедитесь, что поле зрения датчика не перекрывают никакие громоздкие предметы. Они могут привести к некорректной работе ваших приборов.

Подключение уличного светильника с датчиком движения
Подробнее

Датчики движения являются хорошим решением для многих ситуаций: освещение придомовой территории, подъезда, квартиры, частного дома, лестницы и т.д. В любом из этих случаев датчики обеспечат освещение именно в тот момент, когда вы появитесь на этом участке, что является очень удобным и энергосберегающим. Следуя всем правилам подключения и монтажа, вы сможете получить хорошую работу датчика и значительно упростить свою повседневную жизнь.

Установка удаленного датчика движения для освещения (сделай сам)

Обновлено: 23 января 2020 г.

Подключите удаленный датчик для управления осветительными приборами в любом месте дома.

Следующий проект›

Семейный мастер на все руки

Дистанционный датчик автоматически освещает темные тротуары и дворы. И он будет управлять любым осветительным прибором. В этой статье мы покажем вам, как установить удаленный датчик движения на наружное освещение.

By the DIY experts of The Family Handyman Magazine

Time

A full day

Complexity

Intermediate

Cost

$51–100

Step 1: Getting started

A gangly- Прожектор с детектором движения хорош для отпугивания злоумышленника на заднем дворе, но он не очень хорошо смотрится в вашем доме. Детектор движения удаленного типа является лучшим выбором. Вы можете подключить его к любому типу декоративных приспособлений — даже к существующим — и незаметно установить сбоку.

В этой статье показано, как установить и подключить дистанционный датчик к новым или существующим светильникам. Подключение немного сложнее, чем в большинстве электрических проектов, но даже новичок может справиться с этим, следуя схемам подключения, которые мы предоставляем. Мы не будем подробно описывать самые основные аспекты электромонтажных работ, поэтому вам может потребоваться дополнительное чтение.

Подайте заявление на получение разрешения на электроснабжение в местный отдел инспекции, чтобы инспектор мог проверить вашу работу. Самой сложной частью этого проекта может быть прокладка проводов, соединяющих датчик с осветительными приборами.

В некоторых случаях можно «ловить» провода сквозь готовые стены. Но во многих случаях этот проект практичен только там, где у вас есть открытые шпильки, например, в недостроенном гараже (как мы показываем) или во время крупного проекта реконструкции. Если вам не подходит новая проводка, рассмотрите датчики, которые дают аналогичные результаты, но с небольшой переделкой проводки или без нее.

Выбор датчика

Домашние центры и хозяйственные магазины продают датчики движения (20 долларов США), которые выглядят как те, что установлены на прожекторах. Обычно они маркируются как «запасные» датчики для прожекторов, но вы можете прикрепить один из них к монтажной пластине и использовать в качестве удаленного датчика.

Перед тем, как купить датчик на замену, просуммируйте номинальную мощность приборов, которыми он будет управлять. Мощность датчика должна быть не меньше общей мощности приборов. Например, если у вас есть два светильника, каждый из которых рассчитан на лампочку мощностью 100 Вт, датчик должен быть рассчитан на мощность не менее 200 Вт.

Шаг 2: Установите распределительные коробки

Фото 1: Вырежьте отверстия для распределительных коробок

Вырежьте отверстия для распределительных коробок. На штукатурке просверлите ряд отверстий по периметру, выломайте штукатурку долотом, а затем вырежьте обшивку электролобзиком.

Фото 2: Закрепите распределительные коробки на месте

Установите распределительные коробки так, чтобы они были на одном уровне с внешней поверхностью стены. Попросите помощника снаружи расположить коробку, пока вы ее закрепляете.

Для датчика и каждого светильника требуются электрические коробки, вмонтированные в стену (рис. A). Вы также можете перемонтировать коробки в существующих светильниках. Выбрать место для датчика движения несложно: ознакомьтесь с указаниями производителя по диапазону обзора и разместите его там, где он сможет «видеть» посетителей или злоумышленников, приближающихся к вашему дому. Как правило, датчик лучше всего обнаруживает движение, если вы поместите его на высоте от 6 до 10 футов над уровнем земли.

Датчик, который мы использовали, может быть установлен на круглой или прямоугольной коробке. Если внутренние стены без отделки, купите ящики, закрепленные на регулируемой штанге (Фото 2). Такая конструкция позволяет расположить коробку в любом месте между шпильками. Если стена закрыта, используйте коробки для «реконструкции», которые крепятся к сайдингу и обшивке стены и улавливают кабель.

Прислоните коробку к стене и обведите ее карандашом. Не ставьте коробку прямо на стойку или другой каркас. С кирпичом или штукатуркой используйте 1/4 дюйма. сверло по каменной кладке, чтобы просверлить ряд отверстий по всему кругу. Затем выломайте середину стамеской (фото 1). На штукатурке вам придется разрезать открытую металлическую сетку ножницами. Вырежьте обшивку за штукатуркой электролобзиком.

Если у вас широкий сайдинг из дерева, цементной плиты или ДВП, вырежьте отверстие в центре доски, чтобы можно было установить приспособление на плоской поверхности. Если у вас есть виниловый сайдинг или ряды сайдинга, которые слишком узкие, чтобы обеспечить плоскую монтажную поверхность, вам понадобится монтажный блок, который подходит по краям внахлест. Пластиковые блоки доступны в домашних центрах. Чтобы вырезать отверстие в любом типе сайдинга, просверлите 3/8 дюйма. просверлите отверстие в стене, а затем вырежьте круг лобзиком.

Рисунок A: Новые соединительные коробки и кабель

Для датчика и каждого осветительного прибора необходимо, чтобы электрические коробки были установлены в стене.

Шаг 3: Варианты проводки

Прежде чем проложить электрический кабель к распределительным коробкам, вы должны определить, как вы будете подключать свою систему. Здесь мы показываем простейший метод: подача питания от распределительной коробки и прокладка кабелей к датчику, а затем к осветительным приборам (рис. B). Вы также можете проложить кабель к приспособлению, а затем к датчику (рис. C). Но детали кабеля и подключения будут немного отличаться.

Просто выберите метод, который облегчит прокладку кабеля. Если ваш датчик будет расположен рядом с выключателем, вам, вероятно, лучше всего подойдет метод, показанный на рисунке B. Если осветительная арматура находится ближе к выключателю, вероятно, лучше всего подойдет метод, показанный на рисунке C. Обе иллюстрации включают дополнительные светильники. Если у вас есть один свет, просто удалите проводку, которая питает второй светильник. Ваша система должна иметь выключатель, который может отключить питание датчика и осветительных приборов. Мы использовали существующий переключатель в существующей распределительной коробке; вам может понадобиться добавить коробку и переключатель.

В любом случае вы можете добавить столько приборов, сколько захотите, если не превысите номинальную мощность датчика. Коробки должны быть определенного минимального размера, чтобы вместить провода. 16-куб.-в. Коробка подходит для всех показанных здесь конфигураций проводки.

Рисунок B: Датчик между выключателем и освещением

Прокладка кабелей от существующего выключателя к датчику, а затем к осветительным приборам — это самый простой способ подключения вашей системы.

Рисунок C: Датчик между индикаторами

Прокладка кабеля к светильнику, а затем к датчику — лучший выбор, если светильник находится рядом с выключателем.

Шаг 4: Проложите кабель к коробкам

Фото 3: Проложите кабель к распределительным коробкам

Сверло 5/8 дюйма. отверстия в центре каркаса стены, чтобы создать путь для кабеля. Затем проложите кабель между распределительными коробками. Закрепите кабель на раме пластиковыми скобами.

Фото 4. Вставьте провода в коробки

Снимите 12 дюймов оболочки кабеля и протяните провода в коробку. Если в коробку входят два или три кабеля, пометьте провода малярной лентой и маркером, чтобы избежать путаницы.

После того, как вы определили, как будете подключать систему, проложите электрический кабель между распределительными коробками (фото 3 и 4). Во-первых, посмотрите на существующий кабель, который вы будете использовать для питания датчика и освещения. На пластиковой оболочке кабеля вы найдете одну из следующих цифр: 14/2, 14/3, 12/2 или 12/3. Первая цифра (12 или 14) указывает на сечение провода.

Во втором указано количество проводов в кабеле (плюс оголенный провод заземления). Обязательно купите кабель того же калибра, что и существующий кабель. Если вы планируете следовать рисунку C, вам понадобится кабель с двумя проводами и кабель с тремя проводами.

Отойдите и потратьте несколько минут, чтобы спланировать пути кабелей. Кратчайший путь не всегда лучший. Избегайте путей, которые заставят вас сверлить отверстия в труднодоступных местах или через тяжелые элементы каркаса. В недостроенном гараже протяните провод высоко в стенах или вдоль стропил, где вероятность его повреждения меньше.

Если вам нужно просверлить всего несколько отверстий, недорогой 5/8-дюйм. лопатка работает нормально. Но если вам нужно много сверлить, купите буровое долото. Винт на конце сверла обеспечивает более быстрое бурение с гораздо меньшей нагрузкой. Когда вы проложили путь для кабеля, протяните кабель от коробки к коробке, а затем прикрепите кабель к раме с помощью пластиковых скоб. Поместите скобы в пределах 8 дюймов от каждой коробки и на расстоянии не более 4 футов 6 дюймов друг от друга.

Шаг 5: Подсоедините датчик и освещение

Фото 5: Подсоедините датчик и приспособления

Подсоедините датчик и приспособления, как показано на схемах подключения. Повесьте светильники на оставшийся кусок провода, пока будете выполнять соединения.

Фото 6: Отрегулируйте настройки датчика

Отрегулируйте чувствительность и «время включения» датчика в соответствии с инструкциями производителя.

Когда весь кабель на месте, можно подключать датчик и крепления (Фото 5). Заманчиво пройтись по этой части проекта, чтобы увидеть результаты своей работы. Но не торопитесь. При одном неправильном подключении ваша система не будет работать. И найти, где вы ошиблись, проблема.

Если вы подключаетесь к существующим проводам, отрежьте старые оголенные концы и снимите изоляцию, чтобы открыть свежий провод для новых соединений. Выполнив все подключения, включите питание и установите датчик в «тестовый» режим, чтобы убедиться, что система работает правильно. Затем наведите и отрегулируйте датчик (фото 6).

Осторожно: Отключите питание на панели главного выключателя, прежде чем снимать крышку электрической коробки, которую вы собираетесь использовать в качестве источника питания. Затем проверьте провода внутри с помощью детектора напряжения, чтобы убедиться, что питание отключено.

Энергосберегающие лампы и датчики

Энергосберегающие компактные люминесцентные лампы (CF), предназначенные для наружного использования, становятся все более популярными и экономичными. К сожалению, большинство датчиков движения не предназначены для работы с CF. Некоторые датчики прямо на упаковке сообщают, работают ли они с CF. С другими датчиками вы должны проверить номинальную мощность в спецификациях. Если в номинальной мощности указано «лампа накаливания», но не упоминается «флуоресцентное», предположим, что он не будет работать с CF. Показанный здесь датчик Tuff Dome совместим с CF.

Датчики, не требующие новой проводки

Встроенные датчики
Некоторые наружные светильники имеют встроенный датчик. Эти декоративные лампы работают как прожекторные датчики движения, но выглядят более стильно. Как и любой другой светильник, их установка занимает всего несколько минут. Они не предназначены для управления другими осветительными приборами и доступны в ограниченном диапазоне стилей.

Светильники с беспроводным датчиком движения
Беспроводной датчик работает как пульт дистанционного управления для открывания гаражных ворот. Он посылает радиосигнал на приемник, который включает свет. Для управления существующими светильниками не требуется проводка. Просто вкрутите приемник в розетку и установите датчик в любом месте. Однако у этой системы есть некоторые ограничения. Для датчика требуются батарейки, которые вам придется менять каждые несколько месяцев. В редких случаях радиосигнал не может достичь приемника из-за помех или блокировки. Наконец, абажур или шар на вашем светильнике должен быть достаточно большим, чтобы вместить приемник вместе с лампочкой.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• 4-in-1 screwdriver
• Corded drill
• Drill bit set
• Extension cord
• Jigsaw
• Non-contact voltage tester
• Safety glasses
• Stepladder
• Utility knife
• Wire stripper/cutter

Молоток и зубило также понадобятся при установке распределительных коробок в кирпичном или оштукатуренном сайдинге.

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Кабель 14-2
• Соединительные коробки
• Датчик движения

Вам также может понадобиться кабель 14-3, в зависимости от схемы подключения вашей системы.

Первоначально опубликовано: 28 августа 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить свет с датчиком движения



Датчик движения — это инструмент, используемый для обнаружения движения. Устройство содержит электронный датчик, который срабатывает при движении и обычно используется для предупреждения о наличии движущегося объекта в определенном поле зрения. Датчики движения часто используются для приложений безопасности, предприятий и домов, где пользователи хотят быть предупреждены о любом движении в определенной области. Детекторы движения обычно имеют небольшие размеры и обнаруживают движение с помощью инфракрасных волн; эти волны обычно представляют собой тепловые волны, которые исходят от движущихся объектов, таких как люди, автомобили и животные. Затем движение электронным способом включает осветительные приборы на установленный период времени, в зависимости от вашего таймера.

Датчики движения Access Fixtures обеспечивают автоматическое переключение или затемнение при использовании в сочетании с драйверами светодиодов с регулируемой яркостью 1–10 В. Их компактный размер делает их пригодными для использования с большинством светильников. Эти датчики движения имеют встроенный датчик дневного света и широкую зону обнаружения до 52 футов в диаметре. Датчики движения, используемые в светильниках Access Fixtures, можно обнаружить через стекло; пластик; и тонкие неметаллические материалы. Эти датчики позволяют экономить энергию и могут обеспечивать трехступенчатое затемнение, что делает их идеальными для использования в помещениях, где требуется уведомление об изменении освещения перед полным отключением.

Кроме того, каждый прибор с датчиком может работать в серии — вне одной линии — с внешним фотоэлементом. Фотоэлемент автоматически подстраивается под смену дня и ночи, определяя изменение уровня освещенности, а датчик движения реагирует на любое физическое движение. Работая вместе, фотоэлементы и датчики движения будут управлять внешним освещением, чтобы отпугивать злоумышленников, создавая иллюзию присутствия людей.

Инструкции по установке

При установке датчика движения существуют инструкции, которых должны придерживаться вы и ваш электрик:

• Датчик движения должен устанавливаться квалифицированным электриком.
• Перед установкой или обслуживанием убедитесь, что питание отключено.
• Датчик не следует модифицировать. Это аннулирует любую гарантию.
• Датчик должен быть подключен к стабильному источнику питания.

Пошаговое руководство по подключению датчика движения:

1. Отключите питание на главном блоке предохранителей.
2. Используя тестер напряжения и цепи, проверьте каждый провод, чтобы убедиться, что питание отключено.
3. Прикрепите монтажный ремень датчика движения, чтобы можно было прикрепить каждый провод перед полной установкой прибора.
4. Соедините черный провод питания с черным проводом крепления.
5. Соедините белый провод питания с белым проводом крепления.
6. Соедините провод заземления с проводом заземления.
7. Соедините каждый провод с помощью разъемов и изоленты.
8. Если цвета проводов не совпадают, используйте вольтметр для определения положительного, отрицательного и заземляющего проводов.
9. Убедитесь, что соединения безопасны.
10. Прикрепите светильник к монтажной планке.
11. Завершите установку прибора, закрепив его надлежащим образом.
12. Включите питание.
13. Проверьте свой свет.

Высокие отсеки для магазинов

Светильники для фонарей для магазинов

Схемы подключения датчиков движения

Датчики движения имеют ряд методов обнаружения, используемых для обеспечения освещения определенной области. Существует ряд функций, которые можно установить на датчик движения, чтобы обеспечить полную точность и избежать ложных срабатываний. Схемы подключения этих функций см. далее.

Функция включения/выключения

Датчики движения могут включать свет при обнаружении движения и выключаться через заданный период времени, если движения не обнаружено. Чтобы установить эту функцию:

Функция 3-ступенчатого затемнения

При обнаружении движения одним из датчиков сигнал передается на остальные датчики, поэтому все лампы включаются одновременно. Когда в области не обнаружено никакого движения, все лампы синхронно уменьшат яркость до низкого уровня освещенности по истечении времени удержания. Для подключения к ПРА с регулируемой яркостью 1–10 В используйте следующую схему подключения:

Элементы управления сбором дневного света

Используйте эту функцию для систем освещения, которые должны либо приглушаться, либо полностью выключаться при наличии дневного света. Уровень датчика дневного света датчика движения должен быть отключен, если он подключен к датчикам дневного света:

Нажмите, чтобы увеличить изображение

Shop Wall Packs

Shop Exit & Emergency

.



Датчик дневного света:

Датчик можно настроить так, чтобы лампа включалась в пределах определенного порогового значения уровня окружающего освещения. Настройки:

• I: 2 лк – работа только в темноте
• II: 5 люкс – работа только в темноте
• III: 10 люкс – работа в сумерках
• IV: 25 люкс – работа в сумерках
• В: 50 люкс – сумеречный режим
• VI: 100 люкс – работа в сумерках
• VII: Отключить

При отключении датчик дневного света будет включать лампу при обнаружении движения независимо от уровня окружающего освещения.

Настройки датчика движения

Щелкните, чтобы увеличить изображение

Каждый датчик имеет возможность настроить зону обнаружения, время удержания и периоды ожидания с помощью DIP-переключателей. Важно отметить, что при уменьшении зоны обнаружения будет снижаться и чувствительность датчиков.

Зона обнаружения

Зону обнаружения вашего датчика движения можно легко уменьшить, выбрав соответствующую комбинацию DIP-переключателей.

Время удержания

Время удержания датчика движения относится к периоду времени, в течение которого лампа остается освещенной на 100 % после того, как движение не обнаружено.

Период ожидания

Период ожидания датчика движения относится к периоду времени, в течение которого лампа остается при слабом освещении, прежде чем полностью выключится.

Датчик дневного света

Датчик движения можно настроить так, чтобы лампа освещалась только ниже заданного порога яркости.

Для подробного ознакомления с каждой схемой подключения нажмите здесь.

Обратитесь к специалисту по освещению Access Fixtures

Access Fixtures — это ваш прямой поставщик всех осветительных приборов, необходимых для надлежащего освещения вашей собственности.
