Проводка в панельном доме

Панельные многоэтажки сегодня воспринимаются как неотъемлемая часть определённой эпохи, когда возведение жилых зданий было в приоритете у советского государства, однако качество подобного жилья оставалось сомнительным. Учитывая возраст каждого такого дома, в нём с максимальной вероятностью уже требуется замена разных коммуникаций, в том числе, и электрических. Однако найти их в стене сложнее, чем в кирпичном здании. Именно о том, как произвести ремонт электросети в панельной многоэтажке сегодня и пойдёт речь.

В подавляющем большинстве случаев ввод в квартиру в таких домах осуществлялся толстым алюминиевым проводом или кабелем, что не просто неудобно, но и вполне официально не соответствует сегодняшним отраслевым нормативам. Безусловно, бросаться делать капитальный ремонт только по этой причине не следует, однако при ближайшей существенной реновации жилья хозяевам необходимо позаботиться и о замене всех электрических коммуникаций. Сделать это не так просто, как кажется, однако всё же возможно при должном уровне теоретической подготовки и изучении норм.







Особенности панельных домов

Было время, когда государство обязалось обеспечить граждан жильём, причём отдельным. Технология возведения зданий из панелей хорошо вписывалась в концепцию быстрого выполнения работ, достигаемого за счёт однотипности строений. В отличие от кирпича, который мастера долго бы укладывали вручную, собрать здание из панелей можно было почти, как из конструктора. Бригадам оставалось только произвести минимальную отделку и завести в каждую квартиру коммуникации. Однако следует вспомнить, что панели представляют собой большие цельные железобетонные изделия, в которых не так-то просто сделать отверстие, а если это и удастся, то жёсткость конструкции будет нарушена.

Последнее не стало неожиданностью для строителей и было продумано инженерами, однако всё же в значительной мере усложняло задачу монтажа водо- и газопроводов, стояков отопления и канализации, а также электрики. Если все перечисленные выше службы нуждались всего в паре-тройке точек ввода-вывода из стены, то розетки и выключателив наших домах встречаются повсеместно. При этом известно, что в панельных многоэтажках был невысокий уровень шумоизоляции, а это прямое свидетельство малой толщины стен. Разумеется, основная суть нашего рассказа состоит не в том, что такое жильё было шумным, холодным и не очень комфортным – просто именно подобное конструктивное решение обуславливает принципы расположения проводки.

Практически все панельные дома были устроены одинаково с точки зрения набора внутренних коммуникаций. Отличались они только тем, что в одних зданиях распределительные щитки ставились в квартирах, а в других – на этаже. При этом квартирный монтаж зачастую был накладным, а подъездный – встраиваемым. В обоих случаях магистральная питающая линия тянулась вверх на этажи в вертикальном стояке, откуда расходилась по квартирам. Практически ни в одном таком здании не было заземления, однако питание было трёхфазным. Три фазы делились на четыре квартиры случайным образом, что часто приводило к мощностным перегрузкам сети. Нулевой проводник при этом часто использовался для того, чтобы создать видимость заземления: с его помощью монтажники нередко производили зануление металлического распределительного щита на этаже.

Более современные панельные дома или те постройки, в которых силами жильцов было проведено обновление электрических коммуникаций, уже могут иметь полноценное заземление. Кроме того, в таких случаях зачастую и сами вводные щитки перенесены вовнутрь квартир для большего контроля и безопасности. В результате имеем несколько вариантов: вводной кабель может быть протянут вовнутрь жилища от общего на 4 квартиры этажного распределительного устройства, от индивидуального щитка в подъезде или прихожей, а также приходить по внутристенному стояку с непосредственным выходом в нужном месте.

Как видим, о вертикальных коммуникациях неплохо и даже вариативно позаботились конструкторы, однако, как же поступить с выключателями и розетками, которые для каждой семьи удобны в своём месте? Разумеется, в типовых проектах было предусмотрено некоторое количество электроточек, размещённых в заранее определённых местах. Для прокладки линий питания существовали заготовленные ещё на заводе внутренние каналы и наружные штробы. При постройке здания провода просто укладывались в них, а затем фиксировались удерживающей полосой, хомутом или лепёшкой раствора.







Очевидно, что для того, чтобы повесить люстру, необходим канал в горизонтальном перекрытии. Это тоже было предусмотрено: мастера использовали специальные пустоты, сквозь которые можно было с лёгкостью протянуть кабель. Пожалуй, только этот тип светоприборов в наше время не нуждается в переносе: во все времена люстры размещались по центру помещения, а потому заново делать этот канал во время ремонта Вам не придётся. Зато сегодня, в условиях огромного количества домашней техники, розеток катастрофически не хватает, а места расположения старых оказываются крайне неудобными: современная мебель отличается от советской по всем параметрам.

Общеизвестно, что множественное сверление стен в панельных домах напрямую запрещается строительными нормами. Вместе с тем, заготовить место под подрозетник всё же допускается – с оговорками. Отверстие должно быть выполнено путём сверления коронкой, а не долбления, притом на минимально необходимую глубину и без нарушения целостности армирующей конструкции. Круглое отверстие представляет собой область минимального действия разрушительной силы давления плиты и лишь мизерным образом влияет на её общую прочность.

Другой вопрос – прокладка горизонтальной линии питания. Здесь возможны два варианта. Первый состоит в том, чтобы предпринять попытку исхитриться протянуть новый кабель через каналы внутри плиты. Скажем сразу, вероятность успешности такой затеи составляет не более 30%. С одной стороны, этому мешает полная неизвестность того, где именно внутри перегородки все эти отверстия находятся, а с другой – наличие осыпавшегося в простенки за долгие годы строительного мусора только усложняет работы. Потому в наше время используется более понятный и технологичный второй способ. Если ремонт в квартире намечается капитальный, то всю отделку стен полностью удаляют, а поверхностный слой штукатурки повреждается. В результате, мастерам требуется не так много сил и времени, чтобы добраться до наружного «ребра»: линии примыкания вертикальных перегородок к потолку. Там естественным образом будут располагаться щели, в которые можно заложить линии электропитания. Безусловно, монтажные коробки всё же придётся обустраивать немного ниже, однако около 98% горизонтальной части проводки можно с минимальными усилиями проложить в этом зазоре. Описанный способ означает, что штробить придётся только условно более безопасные каналы, спускаясь от потолка к розеткам. В дальнейшем будет достаточно просто замазать их раствором гипса, цемента или алебастра, оштукатурить и выровнять стены, а затем поклеить сверху обои. Если Вы хотите повысить обслуживаемость своих коммуникаций, прокладывать все участки придётся в прочной гофре с хорошим запасом по пустующему объёму внутри неё.

Вместе с тем, если Вы ставите перед собой задачу полностью обновить электрокоммуникации в панельном доме, позаботьтесь и о мелочах. Обычно при постройке кирпичных домов вся электрофурнитура устанавливалась в металлические стаканы, поскольку кирпич после сверления отверстий мог чересчур быстро выкрошится. А вот бетонные панели на порядок прочнее, потому на подрозетниках в них экономили и не ставили даже металлических: часто розетки и выключатели просто фиксировались на распорках в своих гнёздах. Как следствие, спустя годы под воздействием механических нагрузок такие места всё же потеряли былую прочность, из-за чего розетки постоянно вываливаются, их приходится заново фиксировать, подмазывать и пр. Сегодня подобное совершенно недопустимо и этот недочёт однозначно следует устранить при ближайшем ремонте, смонтировав современные пластиковые подрозетники.







Модернизация электропроводки

Приступая к процессу облагораживания электрокоммуникаций, Вам, скорее всего, так и не будет доподлинно известно положение каждого провода в стенах, потому действовать необходимо с осторожностью. Весьма полезным может оказаться разговор с соседями, особенно с теми, кто живёт прямо под и над Вами. Скорее всего, топология проводки у них будет идентична Вашей, и если они не так давно делали ремонт, то сумеют подсказать, где расположены те или иные провода. Это во многом упростит и ускорит ремонт: вполне вероятно, что некоторые провода можно будет просто обрезать с двух сторон и оставить замурованными в стене, а другие удастся с минимальными усилиями протянуть по тем же каналам.

Ключевое ограничение при проведении ремонта – не штробить несущие стены и потолок. Если Вам необходимо закрепить новый потолочный светильник, к нему придётся прокладывать открытую линию или искать полость в плите. Безусловно, для фиксации самого светоприбора можно сделать пару маленьких аккуратных отверстий под дюбель-шуруп. Однако по мере возможности везде следует использовать уже существующие пустоты и штробы.

Предсказуемо, что, делая современный ремонт Вы не хотите видеть на потолке и стенах открытые провода или кабель-каналы. Если скрыть их вовнутрь перегородок и перекрытий не получается, остаётся только один вариант – экранирование. Приятно, что такой подход никоим образом не противоречит модным тенденциям и, в сущности, применяется даже без критической необходимости, сугубо в декоративных целях. Речь о том, что открытую проводку по потолку легко закрыть натяжным полотном, а провода на стенах зашить гипсокартонными листами, одновременно выровняв геометрию помещений, утеплив их и шумоизолировав от соседей. Во всех этих случаях следует использовать гофроканалы, чтобы проводка была, во-первых, защищена, а во-вторых, пригодна для модернизации. Кабель, системы прокладки кабеля и монтажные коробки окажутся как раз в том простенке, где они ничему не мешают, а несущая способность основных перегородок не пострадает.

Если же Вы не готовы жертвовать определённой частью метража, не считаете нужным производить звуко- и теплоизоляцию с одновременной прокладкой электрокоммуникаций, придётся смириться с открытой проводкой. Сегодня её тоже можно преподнести интересно, вписав в интерьер, или наоборот, максимально скрыть, подобрав кабель-канал с расцветкой, близкой к цвету обоев. Опять же, наружные фрагменты проводки могут быть не везде в квартире, а только на тех участках, где штробление невозможно никак, а зашивать область листами не хотелось бы.

В общем случае рекомендации мастеров будут следующими: при полной переделке коммуникаций необходимо в максимальной мере использовать старые пути прокладки проводов. Зачастую под обоями хорошо видны следы трасс, которые замазывались строителями при возведении здания. И если Вам придётся изымать износившиеся коммуникации, то на их место отлично лягут новые, даже в гофре, поскольку старые алюминиевые провода всегда толще, чем современные медные, то есть ширину канала увеличивать не придётся.

Штробление вертикальных трасс – это особый навык. С ним справится далеко не каждый домашний мастер. Здесь нужно скалывать материал понемногу, не углубляясь к арматуре, но и формируя требуемую глубину. Если же планируется толстослойная штукатурка, в некоторых местах от штроб в панелях удастся полностью отказаться.

Приступая к ремонту в квартире панельного дома, лучше всего начать с изучения документации, если таковая имеется. Это поможет уже на начальных этапах понять общую планировку электрокоммуникаций и исключить некоторые места поиска проводов. Особо полезно это будет в тех зданиях, где отдельная часть силовых линий проходила в плинтусах или на уровне пола. О таких вещах следует знать заранее, ещё до начала работ. Подходя к процессу модернизации домашней электросети взвешенно и продуманно, Вам удастся добиться поставленных целей и получить надёжные новые коммуникации.

Панельный дом- Вся информация.

Панельный дом.

Панельный дом- это здание, которое возводится из сборных железобетонных элементов, производимых на заводе, а затем монтируемых непосредственно на стройке.

В жилищном строительстве Москвы наибольшее распространение получила стеновая конструктивная схема. То есть дом собирается из готовых стеновых железобетонных панелей, производимых на заводе и монтируемых на стройке путём сварки закладных металлических деталей. Иногда жилые панельные дома выполнены по каркасной конструктивной схеме. То есть несущими являются внутренние колонны и ригели, на которые опираются междуэтажные перекрытия, а наружные стены выполнены в виде навесных панелей. Однако такие жилые дома с каркасной констркуктивной схемой в Москве встречаются крайне редко.

Срок службы 9-этажного панельного дома.

Срок службы первых панельных домов составляет около 50 лет, в том числе 9-этажных. Большинство из них уже давно израсходовали свой ресурс. Наиболее слабым местом панельного дома являются его межпанельные стыки, срок службы которых ещё меньше. Эксплуатация современных панельных домов расчитана на срок в 75 лет. Следует отметить, что это лишь приблизительные сроки. Реальные сильно зависят от качества использованных материалов, способах эксплуатации здания и частоты проводимых ремонтов.



Расположение проводки в панельном доме.

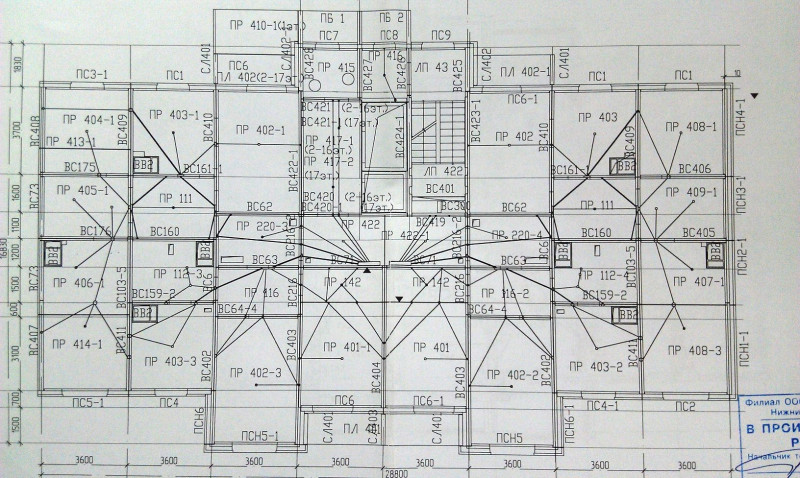

Проводка в панельном доме проходит в специально отведенных для этого каналах внутри стен и плит перекрытий, в стяжке пола (причем проводка под осветительные приборы одной квартиры может проходить в стяжке вышерасположенной квартиры) и в штукатурке стен.

Прокладка проводки в панельном доме.

Замена проводки в панельном доме должна проходить без штробления стен и перекрытий. Подробно этот вопрос мы описывали здесь. Замена электропроводки в панельном доме проводится без демонтажа старой, так как та, в большинстве своём, труднодоступна (как мы уже писали). Новую проводку необходимо вести в стяжке, штукатурке стен, за подвесным потолком или открыто, но, как мы уже говорили, без штробления несущих стен и плит перекрытий.

Заделка межпанельных швов в панельных домах.

Типы межпанельных швов в панельных домах.

Опыт эксплуатации панельных зданий показал, что межпанельные стыки являются наиболее уязвимой частью наружных стен. Постоянное расширение и сужение стыков при перепадах наружных температур в зимнее и летнее время создает тенденцию к раскрытию швов. Это приводит к возникновению мостиков холода, из-за которых образуются плесень и грибок. Заделка швов в панельных домах должна производится снаружи. Для этого используются специальные утеплители и мастики.

Типы панельных домов.

Практически все панельные дома имеют серию. Это типовой проект, на основании которого строился дом. Узнав серию своего дома, можно прочесть по нему много полезной информации. Как это сделать мы писали здесь. Также проекты панельных домов можно посмотреть в нашей Базе несущих стен. В больщинстве случаев в Москве автором панельной серии является проектный институт МНИИТЭП.

Какой дом лучше- монолитный или панельный?

Если не учитывать цену на квартиру, то монолитный дом будет явно предпочтительнее. Во-впервых, монолитные дома не имеют наружных межпанельных стыков, которые достаточно рано приходят в негодность в панельных домах. Во-вторых, монолитные дома обладают более привлекательными планировками. В панельных домах практически все внутренние стены являются несущими, что не даёт изменять планировку под свои нужды в отличии от монолитных зданий. В-третьих, в монолитных домах гораздо лучше звукоизоляция смежных квартир. Надеемся, мы смогли ответить на Ваш вопрос «монолитный или панельный дом- что лучше?».

Какой дом лучше- кирпичный или панельный?

Если не брать кирпичные хрущевки с маленькими кухнями и комнатами, то кирпичные дома конца 70-х годов окажутся лучше большинства панельных. Следует отметить, что в Москве сейчас кирпичные дома уже не строят, так как они очень трудоёмки и, как следствие, очень дорогостоящи. Это главный их недостаток. Панельные дома возводить гораздо проще и, как следствие, дешевле. Сегодня кирпич используют лишь в качестве облицовки наружных стен в монолитных зданиях. В кирпичных зданиях практически все внутренние стены квартиры являются не несущими, что даёт гораздо больше возможностей в изменении её планировки. В то время как в панельных домах, как мы уже говорили, практически все внутренние стены являются несущими. Также в кирпичных зданиях нет наружных межпанельных стыков, о быстрой разгерметизации которых мы тоже уже писали.

Толщина стен в панельном доме.

Толщина несущих стен в панельных домах варьируется от 120 мм. до 200 мм. без отделочных слоёв. Перегородки выполняют из гипсолитовых и гипсобетонных панелей толщиной 80 мм. без отделочных слоёв. О том, как определить несущую стену мы подробно писали здесь.

Слышимость в панельных домах.

Шумоизоляция квартиры в панельном доме является его слабой стороной. Из-за небольшой толщины межквартирных стен и перекрытий слышимость в доме очень большая. Это очень часто становится камнем преткновения соседей. Поэтому должна быть выполнена дополнительная звукоизоляция в панельном доме, если делается ремонт. Особенно в полах.

Отличие панельного дома от блочного.

Блочный дом выполняется из больших бетонных блоков толщиной около 400 мм. (грубо говоря, как большие кирпичи). И только в блочно-панельных зданиях внутренние стены выполняются из бетонных блоков, а наружные стены из навесных трехслойных панелей. В панельных зданиях же в Москве, как мы уже писали, несущими являются внутренние поперечные и продольные несущие стены небольшой толщины (чаще всего, 160-180 мм. ), выполненные из сборных железобетонных панелей, с наружными навесными трехслойными панелями. Поэтому в панельных домах внутри квартир почти все стены являются несущими, в то время как в блочных зданиях внутри квартиры почти все стены являются не несущими. Редко, в некоторых панельных сериях (к примеру, 1-515) несущими также являются наружные панели. Тогда внутри квартиры тоже большинство стен являются не несущими. Но это редкие ислючения.

Вентиляция в квартире в панельном доме.

Вентиляция в квартире в панельнном доме.

Вентиляция в панельных квартирах выполнена в виде сборных вентблоков. В каждой квартире к сборному вентблоку идут два подключения: из кухни и из санузла, которые нигде не пересекаются. Тяга в вентканалах обеспечивается перепадом температур воздуха в квартире и атмосфере.

Как работает коммутационная панель? 14 Основы для домовладельцев

Скорее всего, вы не особо задумываетесь об электрической системе вашего дома. Конечно, все меняется, когда в 10 вечера отключается электричество, и вы хватаетесь за фонарик и стоите перед электрическим щитком, почесывая голову. Крайне важно иметь общее представление об электрической системе вашего дома, чтобы при возникновении проблемы с электричеством вы могли быстро и безопасно отреагировать. Вот 14 основных моментов, которые должен знать каждый домовладелец о том, как работает его панель управления.

Этот пост содержит партнерские ссылки, включая, помимо прочего, Amazon Associates. Таким образом, я зарабатываю на соответствующих покупках. Полное раскрытие находится здесь .

Что должен знать каждый домовладелец о коммутационных панелях

Жить без электричества было бы почти невозможно. И хотя преимущества электричества огромны, оно сопряжено с риском домашних пожаров и поражений электрическим током.

Эти статистические данные о пожарах в электрических домах должны стать тревожным сигналом для домовладельцев, чтобы лучше понять, как работает распределительная панель:

• 51 000 пожаров в год
• 500 смертей
• 1400 травм
• Ущерб имуществу на сумму 1,3 миллиарда долларов

Важно, верно? Вдобавок ко всему, от поражения электрическим током ежегодно умирает 400 человек.

И хотя существуют другие способы предотвращения пожаров, в том числе огнетушители и планы эвакуации, базовое понимание электрической системы вашего дома и того, как работает электрощит, может помочь вам и вашей семье оставаться в безопасности.

Итак, вот 14 основных сведений об электрических панелях, которые должен знать каждый домовладелец:

1. Что такое печатная плата?

Электронная панель — это коробка, в которой размещены основные компоненты вашей электрической системы. Закрытие этих основных электрических компонентов защищает их от воды и пыли. И, в свою очередь, эта коробка также защищает остальную часть дома от любых обычных электрических разрядов от этих частей (т.е. искр, которые могут вызвать пожар).

Думайте о своей электрической системе как о «нервной системе» дома. Электрическая панель — это «мозг» дома, а подключенные к ней провода действуют как «нервы», посылая электричество в остальную часть тела… подождите, я имею в виду остальную часть дома. 😂

Электрощиты обычно называют электрическими панелями. Но у них также есть несколько названий — панели выключателей, коробка выключателя, коробка предохранителей и т. д.

2. Где найти электрическую панель?

Где, черт возьми, этот ящик? Электрические панели обычно серые, металлические коробки. Не самый привлекательный домашний декор. Так что, к счастью, электрические панели обычно спрятаны вдали от очевидных жилых помещений вашего дома.

Ваш электрический щиток, вероятно, находится внутри вашего дома, что помогает ему оставаться сухим. Однако в редких случаях со старыми домами они могут располагаться на открытом воздухе.

Как правило, электрические панели находятся в следующих 6 областях:

• Гараж
• Подвал
• Складские помещения
• Шкаф
• Прихожая
• Кладовая

Обратите внимание, что в то время как в большинстве домов есть один электрический щит, в некоторых есть дополнительные щиты где-то еще в доме. Например, у нас есть вспомогательная панель в подвале примерно в 10-15 футах от нашей основной панели. Мы считаем, что он был установлен во время предыдущего ремонта кухни.

3. Каковы основные части печатной платы?

Теперь, когда вы нашли электрическую панель и открыли крышку, вам может быть любопытно, на что именно вы смотрите. Как именно работает эта схемная панель?

Но прежде чем вы начнете прикасаться к вещам (руки прочь!!!), вы должны сначала определить эти основные части электрического щита:

 Главный выключатель

Главный выключатель управляет всей электроэнергией, поступающей в ваш дом. Другими словами, это главный выключатель для всего дома. Он получает поступающую мощность с улицы и распределяет ее по отдельным цепям.

Автоматические выключатели предназначены для защиты вас и вашего дома от скачков напряжения и перегрузок. Если у вас возникла чрезвычайная ситуация, нажмите этот переключатель, чтобы полностью отключить подачу электроэнергии в вашем доме.

Но помните, ВСЕ огни погаснут. Поэтому, если это произойдет, и ваша панель находится в темном подвале, не забудьте взять с собой фонарик. Я говорю по опыту…..

Индивидуальные автоматические выключатели

Провода от главного автоматического выключателя расходятся и распределяют электричество по отдельным автоматическим выключателям. Каждый из тумблеров, которые вы видите на панели (обычно расположенные двумя столбцами вниз), является автоматическим выключателем. Обычно схема управляет подачей электричества в розетки и переключает на определенную комнату или часть дома. Но во многих старых домах этого нет. У нас в старом доме есть схема, которая управляет розетками на 2 разных этажах!

Обычно в домах на одну семью можно увидеть два типа отдельных автоматических выключателей: однополюсные выключатели и двухполюсные выключатели:

Однополюсные выключатели

Однополюсные выключатели наиболее распространены в жилых электрощитах. Обычно они обеспечивают 15-20 ампер, чего достаточно для работы большинства электронных устройств.

Двухполюсные выключатели

Но иногда требуется немного больше мощности. Двухполюсные выключатели обеспечивают дополнительную электрическую мощность для более крупных приборов в вашем доме, таких как стиральные машины, холодильники и кондиционеры. Эти выключатели имеют больший ток, чем однополюсные, обычно 30-50 ампер, но иногда до 70 ампер для больших блоков HVAC.

Пустые места

Видеть пустые слоты без автоматических выключателей обычно к хорошим новостям. Пустое пространство на панели обычно означает, что в вашей электрической системе есть место для дополнительных цепей в будущем для увеличения потребностей в электричестве. Ура!

Провода

Хотя многие вещи в вашем доме являются беспроводными, электрическая панель не является одной из них. В электрическом щите находится значительное количество проводов, которые идут от главного выключателя к отдельным автоматическим выключателям и выходят из щита для обслуживания всего дома.

В зависимости от того, сколько ремонтных работ было выполнено (особенно в старых домах) или от того, кто работал с вашей электрической системой, эти провода могут быть аккуратно организованы или спутаны, что выглядит как гирлянда гирлянд на рождественской елке.

AFCI  (прерыватель цепи дугового замыкания)

Вы можете иметь или не иметь его на своем электрическом щите, но об этом стоит упомянуть. AFCI, также известные как устройства обнаружения дугового замыкания (AFDD), являются «умными» выключателями. Это автоматические выключатели с дополнительными звонками и свистками над традиционным автоматическим выключателем, что обеспечивает более высокий уровень защиты от пожаров.

4. Но я не вижу переключателей??? (иначе предохранители…)

Панели цепей работают через переключатели, которые вы включаете и выключаете, точно так же, как то, что вы видите на стене. Но многие электрические системы в старых домах работают не от выключателей, а от предохранителей. Предохранители представляют собой цветные ручки, которые либо вставляются, либо ввинчиваются в панель.

Плавкие предохранители и автоматические выключатели выполняют одну и ту же конечную функцию — отключают высокий поток электричества, чтобы предотвратить повреждение дома. Однако, когда это происходит, то, как вы снова включаете питание, зависит от цепей и предохранителей.

Предоставлено Energy Education

Чтобы перезапустить цепь, вы просто переключаете переключатель (подробнее об этом позже). Но предохранители содержат нить накала, которая плавится под высоким напряжением. Как только это произойдет, предохранители больше не будут использоваться и должны быть заменены.

Связанный пост: 5 причин, почему старые дома загораются

5. Как работает электрощит моего дома?

Давайте отвлечемся на минуту назад и посмотрим на общую картину того, как электричество проникает в ваш дом и проходит через него. Это упрощенный обзор, для более подробного описания нажмите здесь.

Электроэнергия вырабатывается на электростанциях и проходит через сложную систему, иногда называемую сетью, в ваш район. Ваша местная коммунальная служба подает электроэнергию в ваш дом из коммунальной сети по воздушным линиям электропередач или подземным кабелям. Электричество проходит по магистральным линиям через электросчетчик и в ваш дом к электрощиту.

Предоставлено EIA

Электрощит распределяет электроэнергию по всему дому, как распределительный щит. Он посылает электричество к розеткам и выключателям, а затем обратно к панели по цепи, также известной как петля. Когда вы щелкаете выключателем, вы создаете полную цепь, по которой проходит электричество и обеспечивает питание электрического устройства.

6. Что вызывает отключение цепи?

Если скачок напряжения или перегрузка поражают автоматический выключатель, он, как следует из их названий, автоматически разрывает или «отключает» цепь, останавливая дальнейший путь электричества в дом.

Почему это важно? Потому что скачки напряжения создают искры, которые вызывают пожары в доме.

Случайное отключение цепи не должно вызывать беспокойства. Но если вы обнаружите, что направляетесь к электрическому щиту чаще, чем ожидалось, чтобы переключить автоматический выключатель, это может быть признаком того, что что-то не так в вашем электрическом щите.

Потенциальными проблемами могут быть 1. недостаточная мощность или 2. короткое замыкание:

Недостаточная мощность

Если у вас часто срабатывает только один автоматический выключатель, возможно, у вас слишком много энергоемких электроприборов – обычно это обогреватели зимой или оконные кондиционеры летом – подключены к этому контуру.

Обычно это легко исправить, просто отключив некоторые электрические устройства от этой цепи и подключив их к другой. Или не запускайте слишком много устройств одновременно. Например, я знаю, что большая часть электрики наверху работает по одной цепи. Летом я не могу пропылесосить наверху, когда все кондиционеры оконных блоков также включены. Мне нужно выключить один или два блока перед включением пылесоса.

Однако, если постоянно срабатывает более одного выключателя, возможно, в вашем доме исчерпан лимит электроэнергии. (Еще одним признаком является то, что ваша электрическая панель теплая на ощупь). Возможно, вам придется обновить всю вашу электрическую систему.

Короткое замыкание

Короткое замыкание возникает, когда электрический провод (так называемый «горячий провод») касается нейтрального или заземленного провода. Причины коротких замыканий бывает трудно определить — иногда это просто, как мышь, проникающая в ваш дом и повреждающая проводку.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите автоматический выключатель, который управляет питанием этой розетки. Проверьте шнуры питания и саму розетку. Видите плавление? Чувствуете запах гари?

Подойдите к электрощиту. Когда вы сбрасываете автоматический выключатель, он снова мгновенно срабатывает? Вы видите искры? (очевидно, нехорошо….)

Короткое замыкание трудно определить точно, поэтому немедленно обратитесь за помощью к электрику.

7. Как выполнить сброс сработавшего автоматического выключателя?

Если вы отключите цепь, автоматический выключатель легко перезагрузится и восстановит питание.

• Выключить сетевой выключатель вызвавшего срабатывание электроприбора – оконного кондиционера, фена и т. д.
• Подойдите к электрическому щиту и найдите выключатель, который не направлен в ту же сторону, что и остальные.
• Полностью переведите переключатель в положение «выключено», а затем обратно в положение «включено».

Теперь вы снова сможете пользоваться своими электрическими устройствами.

8. Нужно ли маркировать печатные платы?

Вот краткий ответ – ДА! Важно знать, к каким частям дома относятся ваши схемы. В противном случае вы можете оказаться в темноте, играя в угадайку, что никогда не бывает хорошо во время чрезвычайной ситуации. Заранее узнайте, на какую часть вашего дома вы влияете, когда включаете и выключаете автоматические выключатели.

К счастью, маркировку электрощита можно сделать быстро и легко. Возьмите партнера и этот распечатанный каталог электрических панелей, чтобы определить, какая цепь обслуживает какую часть дома.

9. Нужны ли электрические панели в регулярном обслуживании?

Да. Как и любая система в вашем доме, состояние вашего электрического щита необходимо время от времени проверять. Эксперты рекомендуют нанимать электрика раз в 3 года для регулярного обслуживания, чтобы убедиться, что ваша панель работает правильно.

Что это влечет за собой? Электрик снимет крышку и осмотрит все выключатели и соединения. Они также проведут тепловую проверку, чтобы обнаружить любые аномально высокие температуры, которые могут указывать на проблемы с электричеством.

10. Каков ожидаемый срок службы электрической панели?

Как и все компоненты здания, электрические панели имеют срок службы. Фактический срок службы варьируется в зависимости от нескольких факторов, таких как интенсивность использования, география, техническое обслуживание и качество материалов.

В целом щит работает около 25-40 лет. Однако некоторые эксперты предполагают, что некоторые электрические компоненты могут прослужить до 60 лет!

11. Когда пора заменить печатную плату?

Причина № 1, по которой вы, скорее всего, замените свою панель, — это увеличение силы тока.

Возможно, это пристройка или капитальный ремонт. Или установка бассейна, джакузи, более крупной бытовой техники и т. д.

Однако есть несколько других признаков, указывающих на необходимость замены или обновления электрощита, например:

• В электрощите пахнет горелым
• Частое срабатывание автоматических выключателей (т. е. перегрузка цепей)
• Недостаточно розеток
• Затемнение или мерцание света
• Ржавчина на панели (т.е. коррозия)
• Панель издает странные звуки
• Панель нагревается

Если ваш электрический щит испытывает какие-либо из этих признаков, пришло время вызвать опытного электрика.

12. Какова стоимость обновления печатной платы?

Стоимость модернизации электрощита вашего дома сильно различается в зависимости от объема работ. Средняя стоимость обновления электрической панели составляет от 1300 до 3000 долларов. Это типично для модернизации со 100 ампер до 200 ампер. Если вы ищете еще большее обновление, вы можете заплатить до 4000 долларов.

Лучший способ оценить стоимость – попросить электрика предоставить подробное предложение. А еще лучше, как и во всех проектах по благоустройству дома, обратиться как минимум к 3 подрядчикам, чтобы убедиться, что вы получаете лучшего подрядчика на работу.

13. Самостоятельно или нанять профессионала?

Работа с электричеством сопряжена со значительным риском для безопасности. В отличие от небольшого удара током, который вы можете почувствовать от розетки, удар от электрического щитка может привести к летальному исходу. А попытка сделать это самостоятельно может привести к более серьезному повреждению вашего дома, требующему ремонта.

Стоит ли вам работать с электрощитом? Это вопрос, на который вы можете ответить только для себя.

Но, если вы читаете этот пост, то вы, вероятно, новичок в электрике. Для вашей безопасности и для вашего кошелька, когда дело доходит до чего-либо, кроме случайного отключения цепи, вызовите опытного электрика.

14. Нужно ли мне разрешение на модернизацию моей печатной платы?

Возможно, в зависимости от того, где вы живете. Правила выдачи разрешений устанавливаются отдельными муниципалитетами. Посетите веб-сайт своего города или города, чтобы узнать, как они обрабатывают разрешения на электроэнергию. Поскольку вы, вероятно, будете нанимать электрика для выполнения модернизации, он, скорее всего, позаботится о разрешении для вас. Но уточните у них, чтобы убедиться, что они будут нести ответственность за получение разрешения и не доставят вам неприятностей с инспектором по строительству вашего муниципалитета.

Похожие сообщения

---

Хотите первым узнавать о новых сообщениях? Не забудьте подписаться на меня в Pinterest, Facebook, Instagram или Twitter.

А еще лучше… Подпишитесь ниже!

Мои ежемесячные (по общему признанию, иногда больше, иногда меньше….) электронные письма подобны получению неожиданного письма от старого друга БЕЗ необходимости надевать тапочки и идти к почтовому ящику…. Видеть? Понял, друг!)

Хочешь, чтобы я выкладывал больше постов с ценными советами и инструментами? Заправьте меня чаем-латте с кофеином, и я буду писать быстрее. 😊

[Примечание: мои посты с гордостью связаны с этими удивительными вечеринками, полными идей и вдохновения своими руками!]

9 признаков устаревшей и старой электропроводки

Многие люди используют электричество в своих домах, не задумываясь о системе электропроводки, которая поддерживает это. Готовите ли вы утреннюю чашку кофе или просто включаете свет, электропроводка в вашем доме позволяет вам выполнять повседневные действия, которые часто воспринимаются как должное. Хотя вы, возможно, не очень часто думаете о проводке в вашем доме, важно время от времени просматривать ее, особенно если вы живете в старом доме.

Возраст электропроводки в вашем доме сам по себе не означает, что она небезопасна. Однако для правильной оценки его состояния требуется опытный электрик. Хотя серьезные электромонтажные работы следует доверить профессионалам, есть несколько признаков, которые вы можете найти в своей системе электропроводки, которые укажут на ее способность выдерживать и справляться с электрическими нагрузками вашего дома.

Опасности устаревшей электропроводки

Источник изображения: Canva

Если электропроводка в вашем доме старая, ее перегрузка может иметь опасные последствия — например, удар током или пожар в доме. По данным Международного фонда электробезопасности (ESFI), в результате пожаров в домах погибает около 500 человек, а ежегодный ущерб составляет около 1,3 миллиарда долларов. Вы можете предотвратить опасность поражения электрическим током, научившись распознавать некоторые предупреждающие признаки плохой проводки.

1. Жужжание или потрескивание

Хотя гул приборов является нормальным явлением, любое жужжание или потрескивание может означать наличие серьезной проблемы. Отключите прибор от сети, выключите выключатель и как можно скорее вызовите электрика для проверки электропроводки. Жужжание от любого из следующего также является серьезной причиной для беспокойства:

• Проводная сигнализация
• Светильники
• Розетки
• Выключатели

2.

Затемнение или мигание света

Мигает ли свет в вашей ванной, когда вы используете фен? Это может указывать на то, что вы перегружаете эту конкретную цепь или что проводка не может справиться с потреблением электроэнергии. Если вы отключите цепь, вы можете снова включить предохранители на электрической панели, хотя вам следует попросить подрядчика-электрика осмотреть проводку, чтобы увидеть, нуждается ли она в обновлении.

3. Часто отключаемые цепи

Если вам часто приходится перезапускать автоматический выключатель в вашем доме, это может быть признаком того, что электрическая система вашего дома не может справиться с потребностями вашей семьи. Если в ваших приборах часто происходит короткое замыкание, вызовите специалиста для проверки электрооборудования.

4. Теплые или вибрирующие розетки

Электрические розетки, которые вибрируют или теплые на ощупь, небезопасны. Если вы заметили это, вам следует нанять электрика, чтобы определить, нужны ли вам электромонтажные работы в вашем доме.

5. Следы гари или запах гари

Запахи гари или следы гари на электрических розетках указывают на серьезную проблему с проводкой в ​​вашем доме. Если на розетках или выключателях или рядом с ними присутствует запах гари или гари, следует отнестись к этому серьезно и обратиться к электрику.

6. Розетки или приборы для курения

Дым из розетки или прибора является явным признаком плохой проводки. Немедленно выключите прибор или отключите электропитание и определите источник дыма. Хорошей идеей будет оставить питание выключенным до тех пор, пока вы не определите источник дыма.

7. Следы присутствия грызунов

Если вы заметили в своем доме помет или другие признаки присутствия мышей или грызунов, лучше всего проверить электропроводку в том месте, где вы заметили следы. Грызуны часто перегрызают изоляцию проводов, создавая потенциальную опасность возгорания. После осмотра проводки поставьте ловушки или вызовите дезинсектора, чтобы устранить проблему с грызунами и предотвратить проблемы с электричеством в будущем.

8. Изношенные провода

Поврежденные или изношенные провода представляют опасность и должны быть быстро заменены новыми проводами. Провода могут изнашиваться со временем или повреждаться коррозией или случайными гвоздями и шурупами в шпильках. Независимо от причины повреждения, нельзя игнорировать перетершиеся провода.

9. Проводка с ручкой и трубкой или алюминиевая проводка

Проводка с ручкой и трубкой является старейшим типом проводки. Хотя проводка с ручкой и трубкой не обязательно небезопасна в использовании, она не обеспечивает современной функции безопасности заземляющего провода. Возможно, вы живете в старом доме, но у вас есть ценная или чувствительная электроника. В этом случае вы можете захотеть перейти на более современную жилую проводку — это обеспечит защиту вашей электроники в случае скачка напряжения. Оставленные незаземленными, они могут быть повреждены.

Что делать, если у вас старая электропроводка

Источник изображения: Canva

Если вы заметили какой-либо из вышеперечисленных признаков, вам следует вызвать профессионального лицензированного электрика на дом для осмотра вашей электрической системы. Они могут порекомендовать капитальный ремонт, например, замену старой проводки на новую медную проводку — отличный проводник, используемый во многих современных системах электропроводки. Они также могут модернизировать определенные компоненты вашей системы, например, заменить старые розетки на розетки с прерывателем цепи замыкания на землю (GFCI).

Несмотря на это, проверка электрической системы вашего дома может дать вам бесценное спокойствие. Лучше найти проблемы с вашей системой, пока не поздно — последствия могут быть серьезными.

Распространяются ли домашние гарантии на электрические системы?

Страхование домовладельцев защитит вас в таких катастрофических случаях, как пожар в доме. Однако многие домовладельцы не понимают, что страхование жилья не распространяется на основные системы вашего дома, такие как водопровод и электричество. Хорошая домашняя гарантия распространяется на вашу электрическую систему и поможет вам найти квалифицированного электрика, если вам понадобится ремонт.

Гарантия на дом также может компенсировать расходы на ремонт электрооборудования, которые иногда могут достигать нескольких тысяч долларов. Если вам нужна гарантия защиты всего вашего дома, систем и приборов, рассмотрите возможность получения домашней гарантии.

Заключительные мысли

Вам следует вызвать профессионального электрика, если вы заметили какие-либо признаки поврежденной или старой проводки в вашем доме. Они смогут оценить, нуждается ли ваша электрическая система в перемонтаже. Бдительность в отношении электробезопасности в старом доме может уберечь вас от разрушительных последствий.

Другие ресурсы по обслуживанию

Нужно ли красить дом перед его продажей?

Планируете продать свой дом? Вы можете задаться вопросом, увеличит ли новый слой краски количество потенциальных покупателей, заинтересованных в вашем…

Что означает задержка на термостате?

У вас есть программируемый термостат или интеллектуальный термостат? Если ваш термостат настроен на запрограммированное расписание и продолжает сбрасываться, он может…

Какой герметик лучше всего подходит для протекающих труб?

Если у вас сломана или лопнула труба, вам нужно как можно скорее найти хорошее решение.
