2512 smd резистор размер: 1Вт 2512 2 Ом, 5%, Чип резистор (SMD)

Содержание

Чип резисторы 2512 по ряду E24 5% и E96 1% Мощностью 1Вт и 2Вт

Сопротивление Маркировка резистора Мощность Склад Заказ
0,001Ом ±1% LR2512-22 R001 F2 2 Вт
0,005Ом ±1% LR2512-22 R005 F4 2 Вт
0,01Ом ±1% LR2512-22 R010 F2 2 Вт
0,01Ом ±1% LR2512-22 1% 2W R010 F4 2 Вт
0,025Ом ±2% FMF25GPJR025 2 Вт
0,05Ом ±1% LR2512-22 R050 F4 2 Вт
0,1Ом ±1% RL2512FK-070R1L 1 Вт
0,5Ом ±1%  RP25 0E50FRL 1 Вт
1Ом ±1% WR25W1R00FTL 1 Вт
2Ом ±1% RP25 2E00FRL 1 Вт
4,99Ом ±1% RP25 4E99FRL 1 Вт
10Ом ±1% RP25 10E0FRL 1 Вт
24,9Ом ±1% RP25 24E9FRL 1 Вт
49,9Ом ±1% RP25 49E9FRL  1 Вт
100Ом ±1% RP25 100EFRL 1 Вт
Купить

SMD резисторы типоразмера 2512 5% по ряде E24, мощностью 1Вт

Сопротивление Склад Заказ
0 Ом
1 Ом
1,2 Ом
1,5 Ом
1,8 Ом
2,2 Ом
2,7 Ом
3,3 Ом
3,9 Ом
4,7 Ом
5,1 Ом
5,6 Ом
6,8 Ом
7,5 Ом
8,2 Ом
10 Ом
12 Ом
15 Ом
18 Ом
22 Ом
27 Ом
33 Ом
47 Ом
51 Ом
56 Ом
68 Ом
75 Ом
82 Ом
100 Ом
110 Ом
Сопротивление Склад Заказ
2,2 кОм
2,4 кОм
2,7 кОм
3,0 кОм
3,3 кОм
3,6 кОм
3,9 кОм
4,3 кОм
4,7 кОм
5,1 кОм
5,6 кОм
6,2 кОм
6,8 кОм
7,5 кОм
8,2 кОм
9,1 кОм
10 кОм
12 кОм
15 кОм
18 кОм
22 кОм
27 кОм
33 кОм
39 кОм
47 кОм
56 кОм
68 кОм
82 кОм
100 кОм
Купить

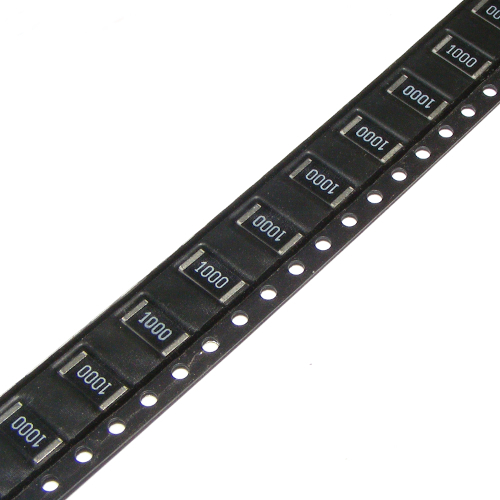

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 4000 штук резисторов типоразмера 2512.

Размеры smd резисторов 2512

Технические характеристики резисторов 2512

  • Номинальная мощность резистора 2512 при 70°С..............1.0 Вт
  • Рабочее напряжение резистора 2512...................................200 В
  • Максимальное напряжение резистора 2512.........................400 В
  • Диапазон рабочих температур резистора 2512...................-55° +125°С
  • Температурный коэффициент сопротивления.....................100 ppm/°С

Мощные чип резисторы изготовлены методом спекания токопроводящей пасты на керамической подложке, эта же технология используется и при изготовлени меньших типоразмеров smd резисторов: 0402 5%, 0402 1%; 0603 5%, 0603 1%; 0805 5%, 0805 1%; 1206 5%, 1206 1%.

С целью увеличения мощности низкоомных резисторов их изготавливают методом нанесения токопроводящей пасты на алюминиевую подложку. Для высоковольтных цепей изготавливаются резисторы с сопротивлением свыше 10 Мом.

Маркировка чип резисторов для поверхностного монтажа

Маркровка чип резисторов производится посредствам трафаретной печати на резистивный слой. Сопротивление резистора мене одного ома обозначается буквой R обозночающим децимальную точку и цифрами обозначающим номинал после запятой. Сопротивление резисторов свыше одного ома маркруются двумя цифрами значением номинала третьей цифрой обозначающей количество нулей в множителе при измерение номинала в омах. Для маркровки 1% чип резисторов по ряду Е96 используется двух символьный код

Таблица маркировки smd резисторов по ряду E96 1% представлена в формате pdf

Технические характеристики и маркировка низкоомных 1% резисторов для поверхностного монтажа RL2512 1Вт

Технические характеристики и маркировка мощных 1% резисторов на подложке из металлического сплава LR2512 2Вт

Технические характеристики и маркировка мощных 1% резисторов на подложке из металлического сплава FMF25 2Вт

Технические характеристики и маркировка 5% резисторов для поверхностного монтажа RP25

Технические характеристики и маркировка 5% резисторов для поверхностного монтажа RP25 производитель Walsin

Технические характеристики и маркировка мощных 1% резисторов на подложке из металлического сплава LR2512 2Вт Ralec

SMD резисторы 2512 номиналом 20 мОм.

Описание SMD резисторов 2512, тест СМД резисторов, применение и отзывы
В ходе развития проекта новой электронной нагрузки понадобились мне низкоомные резисторы, а так как срочности не было, то решил заказать на Алиэкспресс.
Что из этого вышло, можно узнать из микро-обзора.

У продавца на странице есть разные номиналы - 10, 20, 50, 100, 200, 220, 330, 470, 500 мОм и 1 Ом, мне же нужен был номинал в 20 мОм. Лот - 50шт, цена с учетом доставки вышла $ 2.61, но даже так это выходило дешевле чем в оффлайне, потому и решил купить.

Упаковка - обычный пакетик, маркировка от руки.

Использовать планировалось их в силовом узле электронной нагрузки для измерения тока в цепи обратной связи узла распределения тока между силовыми транзисторами. Т.е. на входе схемы есть напряжение регулировки, а дальше за счет большого количества каналов нагрузка распределяется между большим количеством транзисторов. Каждый резистор включен последовательно с транзисторами и используется как датчик тока чтобы нагрузка распределялась равномерно.

Я уже делал силовой узел работающий по такому принципу и он полностью меня устраивает. На фото выделены как раз эти резисторы, набранные из большого количества точных мелких.

По моим прикидкам в каждом канале планировалось применять по 4 транзистора, ток канала до 25 Ампер или примерно по 6 Ампер на каждый транзистор. При сопротивлении в 20 мОм на нем падало бы около 125мВ и рассеивалось до 0.8 Ватта. Резисторы имеют заявленную мощность в 1 Ватт, но при условии активного обдува жилось бы им вполне нормально.

Размер 2512, упакованы в стандартную ленту.

Измерять размеры не вижу особого смысла, они соответствуют табличным.

Маркировка SMD резисторов зависит от их номинала, обычные резисторы чаще всего маркируются так как показано ниже.

Совсем малогабаритные резисторы маркируются иногда буквенно-цифровой маркировкой, но на мой взгляд она заметно сложнее для чтения "без шпаргалки".

Низкоомные резисторы имеют немного другую маркировку где сначала идет буква R, а затем номинал в миллиОмах.

И конечно как же без тестов. Держать в руках и фотографировать было крайне неудобно, потому я воспользовался держателем для аккумуляторов, куда и устанавливал несколько тестовых экземпляров.

У продавца резисторы были заявлены как имеющие точность в 1%, но мои замеры показали куда как большее отличие. Для начала отличается сам номинал, не 20 мОм, а 18-19, кроме того 1% это 0.2мОм, а 1 мОм это в данном случае уже 5%.

Но гораздо больше меня интересовала их температурная стабильность, ТКС.
Не вынимая последний резистор из держателя я начал его подогревать при помощи паяльника.
1. Жало паяльник примерно в 3-4мм от резистора.
2. Здесь я кратковременно прикасался жалом к резистору со стороны обратной резистивному слою.

Результат меня совсем не радует, если отличие номинала от заявленного меня совсем не волновало, ну немного отличались бы токи по каналам, то уход номинала от прогрева это уже хуже.

Дабы исключить ошибку, я припаял к одному из резисторов пару проволочных выводов и взял другой прибор.
1. Исходное сопротивление.
2. Прогрев паяльником. На фото может показаться что дало лежит на резисторе, на самом деле это не так, между резистором и жалом зазор около 1.5-2мм.

В общем применить я их конечно могу, цепь ОС будет охватывать весь силовой модуль, но сам по себе высокий ТКС и низкая изначальная точность расстраивает, как измерительные их уже не применишь.

Хуже другое, я уже подтвердил получение и оставил положительный отзыв, теперь думаю как его дополнить указав на недостатки.

На этом у меня все, надеюсь что информация была полезна.

Эту страницу нашли, когда искали:
прецизионные резисторы smd 2512 описание, smd резистор 20m, резистор 2512 smd, резистор smd маркировка 20m, smres/2512 20k f что это, резистор smd 20 мом, маркировка плоских резисторов смд 2512, 20 м резистор смд, резистор 20 мегом, резисторы смд мощные, обозначение на смд резисторах 200 mom, res 20m smd номинал, мощные смд резистор 20м, smd 20м, резистор 20m, смд деталь 20мом, smd резистор 20м, чтотозначает внутреная сопротивление стартра 20 мом, 2512 smd ток срабатывания, 2512 маркировка, smd резисторов 20м, эталонный резистор 20 мом, эталонный резистор 20мом, максимальный ток через низкоомный резистор 2512, smd 20м что это, SMD резисторы, тест SMD резисторов, поверхностный резистор, СМД резисторы, SMD резисторы 2512

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Мощность smd резисторов по размерам

Памятка по типоразмерам SMD резисторов

Типоразмер резисторов SMD указывается в дюймах (длина). Каждый размер имеет определенную максимальную рассеиваемую мощность.

РазмерДлина (мм)Мощность (Вт)
02010,60,05
04021,10,062
06031,60,1
08052,10,125
12063,10,25
20105,20,75
25126,41

Вычислить длину резистора в миллиметрах очень просто – нужно умножить размер на 2,54 и разделить все на 1000. Например, 1206*2,54/1000=3,06324. Округлив вверх получаем 3,1 мм.

2 мысли о “Размеры и мощность SMD резисторов”

Вычислить ширину резистора в миллиметрах очень просто — нужно умножить размер

Да, пожалуй это длина, исправлю 🙂 спасибо 🙂

Добавить комментарий

Отменить ответ
  • Замена блока питания увлажнителя 28 вольт на 2 х 12 вольт 10.05.2019
  • Переделка шуруповерта на Li-ion + бюджетная зарядка 17.04.2019
  • Как убрать конденсат на окнах 08.02.2019
  • Прорыв гидроаккумулятора 2019 05.02.2019
  • Автоматическое аварийное освещение 24.01.2019

Скетч arduino для модуля управления микроклиматом v2.3

Электронный учебник по стереофотографии – курс по выбору "Стереофотография".
Содержит теоретическую и практическую части.
Выполнен в виде интерактивного приложения.
(c) Николаенко Е.А. 2009 – 2018

Программа для составления графика отпусков

Кликер с визуальным интерфейсом настройки сценария

Не требуется знание программирования

Лучший бот для игры Легенда:Наследие драконов (DWAR) с поддержкой различных неофициальных клонов игровой платформы DWAR

Определяем мощность SMD-резисторов по их размерам

Также, как и выводные резисторы, SMD-резисторы для монтажа на поверхность рассчитаны на определённую мощность рассеивания. Но, как её узнать?

На самом деле, определить мощность SMD резистора не так уж и сложно. Мощность рядовых чип-резисторов, которых в современной электронике огромное множество, можно определить исходя из их размеров.

Далее представлена таблица №1, в которой указано соответствие типоразмера SMD-резистора и его мощности рассеивания. Отмечу, что в таблице указан типоразмер в дюймовой системе кодировки, а реальные размеры указаны в миллиметрах (длина и ширина). Сделано это исходя из удобства.

Дело в том, что до сих пор наибольшее распространение получила система кодирования типоразмера чип-резисторов в дюймах. Её используют все: производители, поставщики и магазины. А для того, чтобы определить типоразмер, а, следовательно, и мощность, мы должны замерить длину и ширину резистора обычной линейкой или другим более точным инструментом, шкала которого проградуирована в миллиметрах.

Если у вас на руках имеется SMD-резистор, мощность которого требуется узнать, то, сделав замеры обычной линейкой, можно быстро определить его типоразмер и соответствующую ему мощность рассеивания.

Таблица №1. Соответствие мощности SMD-резистора и его типоразмера.

Типоразмер (дюймовый, inch)Мощность (Power Rating at 70°C)Мощность, Вт.Длина (L) /Ширина (W), мм.
00751/50W0,02 Вт0,3/0,15
010051/32W0,03 Вт0,4/0,2
02011/20W0,05 Вт0,6/0,3
04021/16W, 1/8W0,063 Вт; 0,125 Вт1,0/0,5
06031/10W, 1/5W0,1 Вт; 0,2 Вт1,6/0,8
08051/8W, 1/4W0,125 Вт; 0,25 Вт2,0/1,25
12061/4W, 1/2W0,25 Вт; 0,5 Вт3,2/1,6
12101/2W0,5 Вт3,2/2,5
12181W; 1,5W1 Вт; 1,5 Вт3,2/4,8
18121/2W, 3/4W0,5 Вт; 0,75 Вт4,5/3,2
20103/4W0,75 Вт5,0/2,5
25121W; 1,5W; 2W1 Вт; 1,5 Вт; 2 Вт6,4/3,2
Мощность SMD-резисторов с широкими электродами (Long side termination chip resistors)
04060,25. 0,3W0,25. 0,3 Вт1,0/1,6
06120,75. 1W0,75. 1 Вт1,6/3,2
10201W1 Вт2,5/5,0
12181W1 Вт3,2/4,6
12252W2 Вт3,2/6,4

В таблице №1 также указаны типовые мощности и для SMD-резисторов с широкими боковыми электродами (выводами). В документации такие резисторы называются Long Side Termination Chip Resistors или Wide Terminal Chip Resistors.

Хочу обратить внимание на то, что в колонке (Мощность, Power Rating at 70°C) для некоторых типоразмеров указано несколько значений мощности. Дело в том, что производители выпускают разные серии SMD-резисторов. В одной серии мощность резисторов для типоразмера 1206 нормирована на уровне 0,5 Вт, а в другой 0,25 Вт.

Например, чип-резисторы серии CRM фирмы Bourns ® рассчитаны на повышенную мощность: CRM0805 (0,25W), CRM1206 (0,5W), CRM2010 (1W). Используются такие в импульсных источниках питания в качестве токовых датчиков, токоограничительных резисторов, снабберов (демпфирующих резисторов).

Такое положение дел нужно учитывать, если вы собираетесь использовать резистор, мощность которого была определена исходя из размеров. При этом, нужно остановиться на наименьшем значении мощности, взятом из таблицы №1.

Если этим пренебречь, то может случится так, что вам попадётся резистор с меньшей мощностью, например, 0,25W вместо 0,5W, а это уже чревато его перегревом и выходом из строя при работе в реальной схеме.

Хотелось бы отметить, что сведения в таблице №1 в основном относятся к стандартным SMD-резисторам, то есть таким, которые широко и в большом количестве используются при производстве электроники.

Как правило, это чип резисторы на основе толстой плёнки (thick film chip resistors), так как они являются самыми дешёвыми, и, как следствие, самыми распространёнными. Примером могут служить серии стандартных толстоплёночных SMD резисторов D/CRCW e3 (Vishay ® ), ERJ (Panasonic) или RC (Yageo).

Не секрет, что существует огромное количество узкоспециализированных SMD-резисторов, которые имеют свои особенности. К таким можно отнести резисторы, которые работают при повышенных температурах (до 230°C), в условии агрессивной среды (Antisulfur), миллиомные чип резисторы, SMD резисторы-перемычки. Если такие резисторы и встречаются на печатных платах от потребительской электроники, то, как правило, их количество невелико, они применяются в определённых цепях электронных схем.

Их характеристики, в том числе и мощность рассеивания, может существенно отличатся от усреднённых значений, которые приведены в таблице №1 и являются типовыми для стандартных SMD-резисторов, количество которых в электронной схеме может быть просто огромным.

Типовые мощности тонкоплёночных резисторов (Thin film chip resistors) также соответствуют значениям из таблицы №1. Резисторы для некоторых областей применения, например, для автомобильной электроники (avtomotive grade), могут иметь мощность чуть выше той, что указана в таблице №1.

Как узнать мощность резисторных SMD-сборок?

Для резисторных SMD-сборок мощность в технической документации указывается на элемент (per element), а иногда ещё и на сборку вцелом (per package). Обычно, чип-сборка состоит из набора 2, 4, или 8 резисторов стандартного типоразмера. Например, набор типоразмера 0408 соответствует четырём SMD резисторам типоразмера 0402.

Так вот, типовая мощность одного резистора в такой сборке мало чем отличается от стандартной мощности отдельного SMD-резистора такого же типоразмера.

Так, для резисторных SMD-сборок 0202 (0201 × 2) мощность на элемент обычно составляет 0,03W (1/32W). Для тех, кто ещё не знает, сборка типоразмера 0202, – это два резистора 0201 в наборе.

Для сборок 0404 (0402 × 2), 0408 (0402 × 4) мощность на элемент обычно не превышает значения в 0,063W (1/16W).

Для сборок 0606 (0603 × 2), 0612 (0603 × 4), 0616 (0602 × 8) мощность на элемент составляет 0,063. 0,125W.

Чип-сборка типоразмера 0612 на 4 резистора с выводами типа convex (т. е. выпуклыми). Мощность на элемент 0,1W.

На следующем фото резисторная чип-сборка 8×1206 с материнской платы старого, но очень крутого промышленного компьютера. На современных платах наборы такого типоразмера встречаются очень редко.

Ориентировочная мощность такой сборки 0,25W на элемент. Это если исходить из соображения, что типовая мощность для типоразмера 1206 составляет минимум 0,25W.

Хотя, стоит иметь ввиду, что в документации на стандартные современные сборки типоразмера 4×1206 минимальная мощность обычно 0,125W (1/8W) на элемент, что в 2 раза меньше. Так что, тут можно и поспорить, но я всё же остановлюсь на значении в 0,25W.

Кривая снижения мощности SMD-резистора и диапазон рабочей температуры.

В англоязычной тех. документации мощность рассеивания называется Power Dissipation (иногда Rated dissipation), а обозначается как P70. Нижнему индексу (70) соответствует температура окружающей среды, при которой резистор способен долговременно выдерживать указанную мощность.

Каждая серия резисторов рассчитана на работу в определённом интервале температур. В большинстве своём, рабочая температура обычных чип-резисторов на основе толстой плёнки (thick film) лежит в интервале от -55°C до +155°C. Но, для микроминиатюрных типоразмеров от 0075 до 0201 максимальная температура, как правило, ограничена на уровне +125°C.

Как уже говорилось, в технической документации мощность SMD-резисторов указывается для температуры окружающей среды +70°C. Если резистор, эксплуатируется при температуре выше +70°C, то мощность, которая выделяется на нём в процессе работы должна быть снижена. Проще говоря, при повышенной температуре резистор просто не успевает охлаждаться.

На графике снижения мощности (Power Derating Curve) по шкале Rated Load (%) указан процент от номинальной мощности, которую способен выдержать SMD-резистор при соответствующей температуре окружающей среды (Ambient Temperature, °C).

Так, при температуре в +120°C мощность должна быть снижена до уровня 40% для изделий, рассчитанных на работу в температурном диапазоне -55°C. +155°C. Если у нас резистор на 1 ватт, то при данной температуре он способен долговременно выдерживать мощность в 0,4 ватта. Нетрудно заметить, что температура в 155°C соответствует нулевой мощности.

Приведённый график является типовым для стандартных толстоплёночных резисторов. Для специализированных SMD-резисторов график снижения мощности может существенно отличаться. Например, так он выглядит для резисторов серии PHT (Vishay).

Это высокостабильные тонкоплёночные чип резисторы для работы при повышенной температуре окружающей среды (от -55°C до +215°C). Даже к установке таких резисторов на печатную плату предъявляются определённые требования, чтобы эффективно отводить тепло от резистивного слоя.

Мощные SMD-резисторы.

Существует мнение, что максимальная мощность рассеивания SMD резисторов ограничена их физическими размерами и параметрами резистивного слоя, например, сечением. И это так. Несмотря на это, среди резисторов для поверхностного монтажа есть и модели повышенной мощности.

К таким можно отнести чип резисторы серии PCAN (Vishay). Особенностью данных резисторов является подложка из нитрида алюминия (aluminum nitride, AlN), которая обладает повышенной теплопроводностью. 90% тепла от резистивного слоя SMD-резистора проходит через тело компонента, то есть через его подложку (substrate). Керамика на основе алюмонитрида (нитрида алюминия) обладает высокой теплопроводностью, что позволяет быстрее отводить тепло от резистивного слоя. К тому же, керамика на основе алюмонитрида нетоксична.

Кроме этого нижняя часть контактных электродов данных чип-резисторов имеет увеличенную площадь, за счёт которой удаётся уменьшить тепловое сопротивление между проводящим слоем резистора и контактными площадками на печатной плате.

Такое сочетание технических решений позволяет преодолеть мощностные ограничения для стандартных типоразмеров смд-резисторов. Для сравнения, приведу значения мощности рассеивания для четырёх типоразмеров, доступных в данной серии.

Тонкоплёночные прецизионные чип резисторы повышенной мощности серии PCAN (Vishay)
Типоразмер, inchМощность, W
06030,5
08051
12062
25126

Как видим, для типоразмера 2512 мощность составляет 6 Вт. Стандартный SMD-резистор такого же типоразмера, как правило, имеет мощность не более 1 или 2 Вт.

Так же есть чип-резисторы с более скромными характеристиками, например, серии PHP (Vishay). В ней уже используется подложка из рядового, хотя, и высокочистого оксида алюминия (alumina, Al2O3), который широко используется в качестве материала для подложки в стандартных SMD-резисторах.

Из особенностей: увеличенная площадь нижних электродов Wraparound-типа. Допустимая мощность для типоразмера 2512 данной серии составляет 2,5 Вт. Это на 0,5. 1,5 ватта больше, чем у стандартных резисторов аналогичного размера.

Работа чип-резисторов на таких мощностях возможна с одной оговоркой, – это соблюдение правил монтажа на печатную плату. Об этом прямо сообщается в технической документации на серию.

Какие бы технические ухищрения не использовались для увеличения мощностных характеристик SMD-резисторов, но тепло всё равно отводить куда-то надо. Именно поэтому, к таким резисторам предъявляются особые требования монтажа их на плату.

Основными способами отвода избытка тепла от резистивного слоя SMD-резистора являются соединительные контакты медных проводников, поверхность печатной платы и внешнее охлаждение.

В печатных платах под поверхностный монтаж элементов, избытки тепла от элементов отводятся в толщу платы и медные полигоны, которые служат своеобразным радиатором. В некоторых случаях может применятся принудительное внешнее охлаждение (например, вентиляторы).

Основным параметром резистора является его номинал сопротивления. Не менее важным параметром резистора является предельная мощность, которую он может выдержать. Этот параметр в основном зависит от габаритов резистора и материалов, из которых он изготовлен. Большие габариты резистора увеличивают его площадь, и как следствие улучшают теплообмен с окружающей средой (обычно воздух). Более теплостойкие материалы позволяют резисторо работать при более высокой температуре, что увеличивает теплоотдачу резистора в окружающее пространство.

Мощность, выделяемую на резисторе при протекании тока, можно определить по следующей формуле:

С распространением полупроводниковой техники расчет мощности резисторов практически перестали выполнять, так как мощности, рассеиваемые на них стали меньше минимальной рассеиваемой мощности выпускающихся резисторов. В настоящее время ситуация снова изменилась. Широко стали применяться резисторы поверхностного монтажа (smd резисторы). Предельная допустимая мощность этих резисторов уменьшилась. Поэтому при расчете схемы электрической принципиальной снова приходится учитывать мощность, выделяемую на резисторе, и подбирать соответствующий типономинал размеров резистора поверхностного монтажа. Типовые значения мощности резисторов поверхностного монтажа (smd резисторов) приведены в таблице 1 Основные размеры резисторов поверхностного монтажа.

Иногда за счет конструкции smd резистора возможно рассеивать выделяющееся в процессе протекания тока тепло через его выводы. В этом случае печатная плата под резистором поверхностного монтажа должна иметь повышенную теплопроводность, тогда участок печатной платы под резистором поверхностного монтажа будет служить в качестве радиатора, рассеивающего дополнительное тепло. В многослойной печатной плате повышенную теплопроводность можно получить при помощи металлических полигонов под резистором поверхностного монтажа в ее внутренних слоях. На рисунке 1 приведен чертеж металлизированных площадок, предназначенных для отвода тепла от резистора поверхностного монтажа (smd резистора).


Рисунок 1. Дополнительные площадки для рассеивания мощности от резистора поверхностного монтажа (верхний слой)

Рисунок 2. Дополнительные площадки для рассеивания мощности от резистора поверхностного монтажа (внутренние слои и тыльный слой)

Подобная конструкция печатной платы может работать как металлический медный радиатор, отводящий тепло от резистора поверхностного монтажа (smd резистора) 1 см 2 позволяет рассеивать около 1 Вт. Более точные расчеты отвода тепла ведутся через понятие теплового сопротивления. Тепловое сопротивление можно определить по следующей формуле:

Тепловое сопротивление резистора является справочным параметром и его можно определить из спецификации изделия (datasheet).

Подобным же образом определяется и сопротивление между точкой пайки и печатной платой. График зависимости теплового сопротивления печатной платы приведен на рисунке 3.


Рисунок 3. Зависимость теплового сопротивления от площади металлизированных площадок на печатной плате

В ряде случаев для улучшения отвода тепла от участка печатной платы под smd резистором прикрепляется радиатор. Подобное решение приведено на рисунке 4


Рисунок 4. Дополнительный отвод тепла от резистора при помощи радиатора

Для мощных устройств были разработаны специальные резисторы поверхностного монтажа в корпусах TO220 и TO221. Данные корпуса резисторов позволяют рассеивать мощность до 1,5 Вт. Резисторы в корпусе TO220 можно монтировать на радиаторы для увеличения рассеиваемой мощности. В этом случае мощность, рассеиваемая резистором, в корпусе TO220 может достигать 50 Вт. Внешний вид мощных резисторов поверхностного монтажа приведен на рисунке 5.


Рисунок 5. Внешний вид мощных резисторов поверхностного монтажа

Подобные резисторы могут применятся в составе аттенюаторов, ослабляющих мощность сигнала радиопередатчика.

Вместе со статьей "Мощность резисторов поверхностного монтажа" читают:

Резисторы поверхностного монтажа (smd резисторы) Современный резистор поверхностного монтажа является весьма сложным устройством. Для соединения резистивного элемента с проводниками печатной платы служат.
http://digteh.ru/PCB/R/

Номиналы сопротивления резисторов В каждом конкретном случае требуется сопротивление с определенной точностью. В одном случае допустимо. Для резисторов общего назначения ГОСТ предусматривает шесть рядов номинальных сопротивлений.
http://digteh.ru/PCB/R/Nominal/

Автор Микушин А. В. All rights reserved. 2001 . 2019

Резистор 2512 1.5 кОм 5% (10шт)

Описание товара Резистор 2512 1.5 кОм 5% (10шт)

SMD - от Интернет-магазина Electronoff – качественные миниатюрные радиокомпоненты, без которых не обойтись при ремонте современной цифровой техники или конструировании собственных электронных приборов. Их маленькие размеры позволяют экономить пространство на плате, что позволяет, при необходимости, усложнить её конструкцию.

Технические характеристики SMD-резистора 2512 1.5 кОм 5%
  • Сопротивление: 1.5 кОм;
  • Высота: 0.50 мм
  • Длинна: 6.35 мм
  • Ширина: 3.20 мм
  • Диапазон температур: -55° до +125°С.
Описание SMD-резистора 2512 1.5 кОм 5%

SMD-резистор 2512 1.5 кОм 5% - уникальный радиокомпонент. Как известно, резисторы необходимы для ограничения тока и напряжения на определенном участке электрической цепи. Резистор – один из компонентов, который повсеместно применяется практически в любом современном электроном устройстве. Их можно встретить даже в самых простых приборах.

Чем отличается обычный резистор от SMD-резистора? Прежде всего, необходимо расшифровать приставку «SMD». Эта аббревиатура расшифровывается как: «surface mount technology» что в свою очередь можно перевести как: прибор, монтируемый на поверхность. Главная особенность SMD-резисторов – их невероятно малый размер, что позволяет разместить несколько таких радиокомпонентов на маленькой площади. При этом, по своим техническим параметрам SMD-резисторы зачастую не уступают своим «обычным» собратьям.

Техника безопасности

Важно помнить, что для любого типа резисторов необходимо соблюдать значение его рабочего напряжения. Если таковое превысить, это приведет к перегреву резистора и его порче. Некоторые резисторы могут воспламеняться!



Работа с SMD-резисторами

Учитывая миниатюрный размер данных резисторов, для работы с ними могут потребоваться специальные инструменты. Так, в качестве измерительных приборов для данного типа резисторов, лучше всего использовать специальные SMD-мультиметры, которые выполнены в виде специальных пинцетов.

Например, можно использовать мультиметр MS 8910 .

Ну а купить SMD-резистор 2512 1.5 кОм 5% можно в нашем Интернет-магазине Electronoff, с доставкой по всей Украине!

Резистор SMD 2512 0,01 Om (5%)

Резистор и сопротивление - разве это не одно и то же? По существу - да. Разница заключается лишь в том, что сопротивление - величина размерная, физическая. А резистор, это компонент, деталь, которая используется в электронике и имеет четко определенную величину сопротивления. Следует заметить, что четко определенную и постоянную величину сопротивления имеют так называемые постоянные резисторы. Практически существуют еще и переменные и подстроечные резисторы. Переменные встречаются достаточно часто в повседневной жизни, это, скажем, регулятор громкости радиоприемника. То есть, это резистор, величину сопротивления которого можно оперативно изменять.

Так же, величину сопротивления, можно изменить и у подстроечного резистора. Разница лишь в том, что последние расположены внутри устройства, чаще всего непосредственно на монтажных платах, и не предназначены для оперативного вмешательства, а потому не имеют удобных рычагов управления; это, чаще всего, просто шлиц под отвертку. Таким резистором налаживают определенные параметры работы устройства и в дальнейшем он исполняет роль постоянного. Достаточно распространенное название миниатюрного подстроечного резистор - триммер.

Технологически, резисторы разделяются на пленочные, проволочные и объемные. Пленочные резисторы (Metal Film) изготовляются напылением слоя материала сопротивления на керамическую основу. Это, собственно говоря, основная масса резисторов. Для изготовления проволочных - используют специальный провод с высоким постоянным сопротивлением. Проволочными бывают как постоянные резисторы, так и переменные. Они отличаются повышенной мощностью и постоянством параметров. Их сопротивление мало зависит от изменения температуры.



Современная электроника, в связи со своей миниатюризацией, использует так называемые SMD компоненты. Они имеют маленькие размеры, изготовляются с применением новейших технологических разработок и монтируются непосредственно на печатной плате. Размер таких резисторов начинается с четверти миллиметра!

Ранее маркировки номиналов делалось надписями, а теперь приобрело широкое распространение маркировки цветными полосками и цифровым кодом, с помощью которых кодируют номиналы резисторов. Впрочем, маркировка надписями еще и до сих пор применяется, особенно на мощных проволочных резисторах.

Типоразмеров SMD резисторов существует несколько, отличаются они линейными размерами, толщиной, видом контактных концов, рабочим напряжением, мощностью, изготовленные с применением разных материалов, но всегда отвечают стандартизированным размерам контактных плоскостей.

Резисторы типоразмера 0402 не маркируются (то есть, их маркировка содержится на катушке), резисторы других типоразмеров, в отличие от 0402 маркируются следующим образом: Если допуск точности в SMD резисторов составляет 2%, 5% или 10%, то для их маркировки используют три цифры: две первые - помечают номинал, а третья - степень для десятинной основы, таким образом образуется значение сопротивления резистора в Омах. Например: На резисторе написанное число - 102, номинал = 10, степень = 2 следовательно 10х102 = 10+00 = 1000 Ом = 1 кОм. Иногда к цифровой маркировке резисторов добавляется латинская буква R - она является показателем расположения десятичной точки (запятые). Скажем, резистор с обозначением R150, означает сопротивление 0,15 Ом. SMD резисторы типоразмера 0805 и выше, которые имеют точность 1% обозначаются кодом из четырех цифр: первые три цифры - обозначения номинала, а четвертая - степень для десятичной основы, таким образом образуется значение сопротивления резистора в Омах. К такому коду тоже иногда может добавляться буква R – обозначение десятичной запятой (точки).

Маркировка SMD резисторов типоразмера 0603 с допуском в 1% выполняется кодом - двумя цифрами и буквой. Значение цифрового кода находим в таблице нижеприведенной, - это будет номинал, а буква - множитель с десятичной основой, таким образом получаем значение сопротивления резистора в Омах.

"Резисторы" с отметками "0" или "00", или даже "000" - это так называемые "заглушки" или «перемычки». Резисторы с нулевым сопротивлением, которые выступают в роли обычного проводника тока. Для чего они. Иногда схемы модернизируются, изменяются. Для их реализации, в случаях неглубокой модернизации, если это возможно, используются печатные платы типичного варианта. Ведь переход на новую плату тянет за собой дополнительные расходы, а это приводит или к потерям прибылей, или к удорожанию продукции. Именно в таких случаях, на местах где уже не предусмотрено установление резисторов, но цепь должна существовать, используют перемычки с нулевым сопротивлением, чтобы соединить концы плоскостей для расположения SMD элементов, для сохранения целости цепи. Почему не обычная проволочная перемычка? Потому, что проволочную перемычку может установить человек - наладчик, а платы из SMD элементами компонуются, как правило, роботами, а они "научены" оперировать лишь стандартными элементами.

Номинальная мощностью резистора -  такая наибольшая мощность, которая создается током, который протекает через резистор и при рассеивании которой он может долго и надежно работать. Существуют резисторы мощностью: 0,125 вт, 0,25 вт, 0,5 вт, 1 вт, 2 вт, 5вт, 10вт, 25вт, 50вт.

Напряжение, прилагаемое к резистору, также нормируется. Предельным рабочим напряжением называют максимально допустимое напряжение, прилагаемое к выводам резистора, при котором он способен надежно работать. Оно зависит от способности материала, или конструктивных особенностей сопротивления электрическому пробою. Наиболее употребляемые разновидности резисторов мощностью 0,125 вт имеют предельное рабочее напряжение 200 В; 0,25 вт - 250 В; 0,5 вт - 350 В; 1 вт - 500 В; 2 вт - 750 В.

Каталог продукции - Пассивные элементы - Резисторы постоянные - Резисторы SMD - Резисторы SMD 2512

Каталог продукции

Обновлен: 06.06.2021 в 15:30

  • Aвтоматика, Робототехника, Микрокомпьютеры
  • Акустические компоненты
  • Блоки питания, батарейки, аккумуляторы
  • Датчики
  • Двигатели, вентиляторы
  • Измерительные приборы и модули
  • Инструмент, оборудование, оснастка
    • Аксессуары для пайки
    • Антистатические принадлежности
    • Бокорезы, ножницы, резаки
    • Дрели, фрезеры, бормашины
    • Жала для паяльников и станций
    • Инструмент для зачистки изоляции
    • Инструмент для обжима
    • Лупы, микроскопы
    • Нагреватели инфракрасные
    • Ножи, скальпели
    • Отвёртки
    • Отсосы для припоя
    • Паяльники газовые и горелки
    • Паяльники электрические
    • Паяльные станции и ванны, сварочные автоматы
    • Пинцеты, зажимы
    • Плоскогубцы, круглогубцы
    • Подставки для паяльников и штативы
    • Принадлежности для паяльников и станций
    • Прочий инструмент и оснастка
    • Сверла, фрезы, боры
    • Термоклеевые пистолеты
    • Тиски, станины
    • Штангенциркули, линейки
  • Источники света и индикация
  • Кабель, провод, шнуры
  • Коммутация, реле
  • Конструктивные элементы, корпуса, крепеж
  • Материалы и расходники
  • Пассивные элементы
  • Полупроводниковые приборы, микросхемы, радиолампы
  • Разъёмы, клеммы, соединители, наконечники
  • Текстолит, платы
  • Товары бытового назначения
  • Трансформаторы, сердечники, магниты
Информация обновлена 06. 06.2021 в 15:30

Вид:

Сортировка:

По наличиюпо алфавитупо цене

Кол-во на странице: 244860120

Корпуса SMD чип-резисторов для поверхностного (SMT) монтажа (3D CAD step model)

Автор pcbdesigner. ru На чтение 2 мин. Опубликовано

Наиболее часто встречающиеся корпуса чип-резисторов для поверхностного монтажа унифицированы и имеют единую линейку корпусов (pattern), наиболее часто встречающие типоразмеры SMD резисторов: 0201, 0402, 0603, 0805,1206, 1210, 2010, 2512.

Краткая спецификация светодиодного соединителя

  • Тип компонента: чип-резистор
  • Тип корпуса: от 0201 до 2512
  • CAD file: 3D model (.step)

Описание

Чип-резисторы предназначены для поверхностного монтажа на печатную плату.

Внешний вид SMD резистора показан на рисунке 1.

Рисунок 1 – Внешний вид резистора для поверхностного монтажа на печатную плату

Обозначения (EIA, метрический код), геометрические размеры, а также мощность в ваттах представлены в таблице на рисунке 2.

Рисунок 2 – Основные типоразмеры чип-резисторов для поверхностного монтажа на печатную плату

Ниже представлены доступные для скачивания трёхмерные модели соответствующих типоразмеров SMD резисторов.

3D модели электронных компонентов чип резисторов

SMD резистор 0201 (0603) 0,05 Вт – скачать 3D step модель чип-резистора

SMD резистор 0402 (1005) 0,062 Вт – скачать 3D step модель чип-резистора

SMD резистор 0603 (1608) 0,1 Вт – скачать 3D step модель чип-резистора

SMD резистор 0805 (2012) 0,125 Вт – скачать 3D step модель чип-резистора

SMD резистор 1206 (3216) 0,25 Вт – скачать 3D step модель чип-резистора

SMD резистор 1210 (3225) 0,5 Вт – скачать 3D step модель чип-резистора

SMD резистор 2010 (5025) 0,75 Вт – скачать 3D step модель чип-резистора

SMD резистор 2512 (6332) 1 Вт – скачать 3D step модель чип-резистора

для поверхностного монтажа - как найти номиналы и размер резистора SMD?

Существует несколько различных систем маркировки резисторов SMT, а некоторые резисторы вообще не имеют маркировки.

Вероятно, наиболее распространенной является система с тремя или четырьмя цифрами, которая похожа на цветовую кодировку резистора, но с цифрами вместо цифр, последняя цифра является множителем, а предыдущие цифры являются значащими цифрами, например, «150» - это 15 Ом.

Для значений, в которых множитель будет меньше (или иногда равен) нулю, буква R используется в качестве десятичной точки вместо использования множителя.Таким образом, «1R0» составляет 1,0 Ом, «R10» - 0,1 Ом. https://electronics.stackexchange.com/a/565417/88614 говорит, что для еще меньших значений буква m иногда используется для миллиомов, но я лично с этим не сталкивался.

Один 0 сам по себе обычно представляет связь с нулевым сопротивлением.

Существует также кодовая система под названием EIA-96, в которой для представления значений из E96 используются два числа, за которыми следует буква (для представления традиционного числового кода потребуется четыре цифры). Число является индексом в E96, где «01» представляет значение 100, а «96» представляет значение «976», буквы затем представляют множитель, я не буду копировать здесь полный набор букв, но они могут быть можно найти по адресу https: // eepower. com / руководство-резистора / стандарты-и-коды резисторов / код-smd-резистора / #

У меня смутные воспоминания о другой буквенно-цифровой системе, но с буквой в начале, а не в конце, но я не могу вспомнить детали, и Google не включает ее сейчас.

Размер иногда определяется потребляемой мощностью, а иногда простотой сборки. В более распространенных размерах обычно без проблем можно найти все значения из E24 и E96. В более эзотерических размерах диапазон может быть более ограниченным.

К сожалению, существуют две разные системы для кодов размеров: британская система, где код размера приблизительно представляет размер в сотых долях дюйма, и метрическая, где код представляет размер в десятых долях миллиметра. К сожалению, если вы уже не представляете, какой размер резистора задействован, вы не можете определить, просто взглянув на код, какая это система. https://eepower.com/resistor-guide/resistor-standards-and-codes/resistor-sizes-and-packages/ имеет размеры для некоторых распространенных размеров (хотя не предполагайте, потому что размер отсутствует в тех списках, которые его не существует).

Резистор SMD

2512 по цене 0,15 рупий / штука | SMD-резистор

2512 SMD-резистор по цене 0,15 рупий / штука | SMD резистор | ID: 20084777048

Технические характеристики продукта

Допуск емкости 1% и 5%
Ток 45 мА
Рабочая температура -40 ~ 125 градусов
Размер упаковки 5000 штук в упаковке
Тип упаковки Poly Pack
Минимальное количество заказа 5000 шт.

Описание продукта

Из нашей обширной партии мы предлагаем нашим клиентам оптимальный класс резистора 2512 SMD .


Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2017

Юридический статус Фирмы Физическое лицо - Собственник

Характер бизнеса Оптовик

Количество сотрудников До 10 человек

Годовой оборот До рупий50 лакх

Участник IndiaMART с июля 2018 г.

GST07AOSPG9720P1Z4

Код импорта и экспорта (IEC) AOSPG *****

Основана в 2017, Мы КВА Электроника известна как известный Оптовая торговля Трейдер и Поставщик из Фиксированный резистор, чип-резистор, промышленный резистор, металлопленочный резистор, проволочный резистор и многое другое. Наш ассортимент продукции производится в соответствии с потребностями нашего клиента на стороне нашего продавца. Чтобы обеспечить бесперебойную поставку, у нас есть команда квалифицированных и хорошо разбирающихся в этом профессионалов.

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

SMD резистор R2512 10R 1W 5%

SMD резистор R2512 10R 1W 5% | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

Резистор SMD 2512 10R Ом Pd = 1 Вт Тол. = 5% TK = 200 частей на миллион / K

Торговое название YAGEO Код товара 900-342 Kód výrobce RC2512JK-0710RL Вес 0.00007 кг Мин. количество 4 шт.

Цена с НДС от 4000 шт. 0,03 € / 0,0263 € Цена нетто Цена с НДС от 1000 шт. € 0,05 / 0.0389 € Цена нетто Цена с НДС от 500 шт. 0,05 € / 0,0454 € Цена нетто Цена с НДС от 100 шт. 0,06 € / 0,0519 € Цена нетто Цена с НДС от 50 Шт. 0,07 € / 0,0583 € Цена нетто Цена с НДС от 25 Шт. € 0,08 / 0.0648 € цена нетто О доставке Твоя цена € 0,18

Склад В наличии (2031 шт. )

Пражский филиал В наличии (155 тыс. Шт.)

Брненский филиал в наличии 10 шт.

Остравский филиал В наличии (25 шт.)

Пльзенский филиал Нет на складе

Филиал в Градец-Кралове Нет на складе

Братиславский филиал Нет на складе

Код товара 900-342
Масса 0. 00007 кг
Теплотный коэффициент: 200 частей на миллион / ° C
Ztrátový výkon: 1 Вт
Provedení: SMD -
Поуздро: 2512 -
ТЗ: 200 частей на миллион / ° C
Толерантность: 5%
Пршикон: 1 Вт
Odpor: 10R Ом

Резистор SMD 2512 10R Ом
Pd = 1 Вт
Тол. = 5%
TK = 200 частей на миллион / K

Код товара 900-342
Масса 0,00007 кг
Теплотный коэффициент: 200 частей на миллион / ° C
Ztrátový výkon: 1 Вт
Provedení: SMD -
Поуздро: 2512 -
ТЗ: 200 частей на миллион / ° C
Толерантность: 5%
Пршикон: 1 Вт
Odpor: 10R Ом

Похожие товары

Последняя штука

Резистор SMD 2512 1К5 Ом Pd = 1 Вт Тол. = 5% Т ...

0,13 € Цена нетто € 0,15

Код 900-341

В наличии

Резистор SMD 0402 10К Ом Pd = 0,0625 Вт Тол. = 0 ...

0,17 € Цена нетто € 0,20

Код 984-001

Последняя штука

Резистор SMD 2512 10К Ом Pd = 1 Вт Тол.= 5% Т ...

0,16 € Цена нетто € 0,19

Код 900-403

В наличии

Резистор SMD MELF 0204 1К2 Ом Pd = 0,25 Вт Тол. ...

0,17 € Цена нетто € 0,21

Код 902-036

В наличии

Резистор SMD 2512 100R Ом Pd = 1 Вт Тол.= 5% ...

0,12 € Цена нетто € 0,15

Код 900-494

В наличии

Резистор SMD 0805 4K99 Ом Pd = 0,125 Вт Тол. = 0 ...

0,15 € Цена нетто € 0,19

Код 901-832

В наличии

Резистор SMD 0805 68К Ом Pd = 0,05 Вт Тол. = 0,1 ...

0,17 € Цена нетто € 0,20
