Как подключить люстру: важные нюансы этой операции

Благодаря большому количеству приспособлений для крепления люстры, ее подвеска, как правило, не вызывает никаких сложностей. По-другому дела обстоят с подключением ее проводки особенно тогда, когда выключатель сдвоенный. К счастью для многих, это можно все-таки сделать и самостоятельно, не прибегая к услугам профессионального электрика. В сегодняшней своей статье я постараюсь предоставить вам всю необходимую информацию на этот счет.

Содержание статьи

С чего начать

Чтобы подключить люстру понадобится только:

  • решить, к какой клавише подключать одну лампу, а к какой – оставшиеся две;
  • разобраться в проводах потолка и люстры;
  • подготовить все необходимые инструменты;
  • приступить к установке, строго придерживаясь правил техники безопасности.

Как правило, многие привязывают одну лампу к первой (ближайшей) клавише выключателя, оставшиеся – ко второй.

Но если помещение темное и чаще придется использовать две лампы, можно сделать наоборот. Теперь перейдем к проводам.

С какими проводами придется работать

Потолок

Чаще всего из потолка выходит три провода или же один провод с тремя различными жилами. Если дом новой постройки, решив подключить люстру, вместо трех в потолке можно обнаружить четыре проводника. Это свидетельство того, что проводка проложена по евростандарту, и один из имеющихся проводов – это «земля». Как правило, такие провода являются желтыми и снабжены продольной зеленоватой полосой.

Для того чтобы проверить остальные три провода, понадобится индикатор фазы (например, в виде отвертки из любого строительного магазина). При включенных клавишах выключателя на двух проводах индикатор загорится: это фазы. На оставшемся проводе напряжение будет отсутствовать. Значит, это ноль.

Не исключено, что при монтаже люстры вам придется производить зачистку проводов. Чтобы все сделать правильно, рекомендую вам ознакомиться с рекомендациями, изложенными вот

в этой статье.

Люстра

Люстра также может иметь три или четыре провода. В нынешних потолочных светильниках все соединения расположены внутри. Наружу выходят лишь провода: от каждой лампочки на фазу и один ноль. Важно отметить, что ноль в данном случае является общим проводом для всех ламп.

Часто производители объединяют фазы ламп уже внутри корпуса светильника. Поэтому останется лишь проверить, какой провод отвечает за одну лампочку, а какой – за две оставшиеся. Это можно сделать с помощью тестера, произведя прозвонку между патронами и выводами.

Как подключить люстру к проводам, выходящим из потолка

Важно! Перед подключением проводки к потолку, убедитесь, что сеть обесточена! Для этого можно воспользоваться индикатором фазы.

Проще и правильнее всего начать с соединения потолочного нулевого провода с нулевым проводом светильника. Тут все просто.

Остались лишь фазные провода. Если удалось проверить, какой провод люстры отвечает за две лампочки, а какой за одну, и узнать, какая клавиша выключателя относится к конкретному потолочному фазному проводу, можно тут же выполнить соединение фаз по своему усмотрению, назначив клавишам нужное количество ламп. Если нет, можно поэкспериментировать, благо фаз всего две: нужно всего лишь поменять их местами.

Важный нюанс безопасности

Вне зависимости от окраски проводов, лучше проверить все своими руками, так как при монтаже электрики могли ошибиться. Первым делом стоит проверить все провода потолка на напряжение (в том числе «нулевой», где по ошибке может оказаться фаза).

Не лишним будет ознакомиться с инструкцией к люстре. Там может быть указана схема соединения. Все коммутации следует производить с отключенным автоматом защиты. А еще не забудьте убедиться в отсутствии оголенных участков в соединениях.

Я надеюсь, что моя статья была достаточно информативна, и вы без труда сумеете не только подцепить люстру на торчащий из потолка крючок, но и правильно выполните все необходимые коммутации.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

4 провода с потолка — Стройка1

Вопрос из темы на форуме:
Приобрел квартиру к новостройке. Черновая отделка. Помогите пожалуйста, с потолка висят 4 провода разных цветов, какой куда подключать не понятно. Я видел 3 провода, но 4. Это 3-х фазная проводка что ли?

Andreyko
А что тут непонятного? Разведите концы провода и пробуйте индикаторной отвёрткой, тестером или патроном с подключенной лампочкой.При этом поочередно замыкая контакты на выключателе. При замкнутом выключателе ищите на каких проводах есть фаза, а на каких ноль, а какие вообще не подключены. Определив провода с фазой, берёте патрон с лампочкой и ищите ноль, прикладывая провода один к фазе (от патрона с лампочкой) а второй к тем на которых предположительно есть ноль. Таким образом вы выясните (без тестера) от каких проводах проводов будет запитываться люстра.

олег40
Да ну что Вы! когда это 3фазы в новостройках подводить стали? Тут угадать, почему/куда 4 провода — это как пальцем в небо тыкнуть, но я всё -таки попробую — 2 провода фазных, один нулевой под 2-х клавишный выключатель, ещё один — про запас. Есть и трёхклавишные выключатели — тогда все 4-е провода будут задействованы.

В данном случае Вам нужно радоваться, что есть 4-е провода, иной раз электрики 2 алюминия выведут и думай — как туда люстру «на два положения» подключить. Кроме того это большой плюс, если надумаете подвесные или многоуровневые потолки делать со сложным освещением, тогда каждый провод «на вес золота» может быть.
В общем электрикам низкий поклон за добросовестную работу, а Вам остаётся вооружиться тестером и пройтись по «точкам». Можно ориентироваться и по цвету, раз провода цветные, но тестер — это тестер, а с ситуацией, когда провод в кабеле менял свой цвет — я например сталкивался, поэтому прозвонка тестером — это 100% что не ошибётесь.
И ещё, насколько я понял — никаких выключателей и розеток ещё нет, определите для начала место(«точку»), где должен по замыслу монтажников стоять выключатель, там должно быть 3+1 проводов(одна фаза на вход и 3 провода на люстру.
ноль отдельной дорогой идёт.

Root
Да чего тут голову ломать? Четыре провода потому, что не было у монтажников трехжильного кабеля — по одному фазному проводу через выключатель на каждую из двух групп ламп, и один нулевой провод общий для обеих групп. Сделали из того что было, кинули от коробки два двухжильных кабеля, задействовав по одному проводу из каждого кабеля или два провода из одного кабеля под ноль. Сплошь и рядом такое вижу, как в зданиях постройки советских времен так и в современных. Зато теперь у Вас сечение нулевого провода соответствует суммарному сечению фазных проводов, как оно собственно и должно быть. Найти, какие провода общие (подключенные к нулю), а какие идут через выключатели совсем несложно при помощи контрольки или индикатора фазы с неоновой лампой.

Karmeli
Подключать нужно как обычную двухфазную, где задействовано 3 провода (+/- земля). 4 провод, он как правило, желтого, оранжевого, салатового цвета с дополнительной полоской, присоединять его не обязательно, но при подключении нужно за изолировать.

sergey123
Владимир34 если Вы говорите, что на потолке разноцветный 4-х жильный провод это означает что, две жилы преднозначены для 2-х ламп, а остальные нулевая жила и жила заземления. Определить их просто нулевая жила синего цвета, жила заземления либо желтая либо желто-зеленая оставшиеся жилы это питание для 2-х ламп. Если же у Вас жилы других цветов, то поступайте следующим образом:
1. Приобретите индикатор (не в коем случае не на батарейках)
2. Отключите питание в квартире
3. Убедитесь в отсутствии питания на выключателе проверив индикатором (выключатель как правило распологается около двери)
4. Зачистите 3 жилы провода выключателя и 4 жилы провода лампочки
5. Соедините 3 жилы выключателя и разведите 4 жилы провода лампочки

6. Подайте питание в квартире
7. Проверьте индикатором питание на жилах провода лампочки
8. Отметьте жилы на которых реагирует индикатор (это питание ламп)
9. Жилы на которых индикатор не светиться это ноль и земля (определить их Вы сможете только с помощью прибора)
10. Отключаете питание
Далее подсоединяете люстру, те жилы которые показал индикатор подсоединяете к лампам, жила которая не светилась к нулевой жиле лампы.

по материалам форума

с 2, 3, 4 и более проводами

На самом деле, чтобы подключить люстру самостоятельно, не требуется масса навыков, хотя некоторых людей этот процесс настораживает. В первую очередь это связано с электричеством, да и с кучей проводов не каждый может разобраться.

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

  • Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
  • Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

  • Заземляющий провод не подключается, если его нет на потолке.
  • Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408


Watch this video on YouTube

Китайские люстры: в чем особенность

Китайские люстры отличаются тем, что их качество сборки оставляет желать лучшего. Поэтому каждую люстру лучше проверить с прозвонкой, чтобы не получить короткое замыкание.

Не менее важно проверить качество изоляции. Для этого все провода соединяют в одну скрутку, берут тестер, и проверяют, нет ли касания оголенных частей проводов к корпусу. Если изоляция плохая, то этот осветительный прибор лучше отнести на обмен.

Без проверки подсоединения каждой лампочки здесь не обойтись. Для этого поочередно в каждый патрон вкручивается лампочка и проверяется на целостность соединения. При выкрученных лампочках прибор должен показывать высокое сопротивление (бесконечность), а при вкрученной всего несколько десятков Ом.

Затем можно приступать к соединению всех проводников, в зависимости от образованных групп.

Галогенные люстры, в том числе и с пультами ДУ

Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.

Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

На следующем видео показано, как следует подключать люстру с пультом ДУ.

В заключение

В последнее время вопрос экономии электрической энергии выходит на первый план, поэтому промышленность начала разрабатывать и активно внедрять более экономные источники света. На рынке светотехники появились так называемые «экономки», а также светодиодные лампы, которые потребляют минимум электрической энергии, при этом их световой поток находится на уровне ламп накаливания. Поскольку они потребляют минимум энергии, то по проводникам протекают минимальные токи. Поэтому они не способны нагреть плохой контакт до опасной температуры. В данном случае минимальный контакт способен обеспечить надежное питание люстры, но это совсем не означает, что за качеством соединений не нужно следить.

Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок


Watch this video on YouTube

Как подключить люстру к проводке самостоятельно

Друзья!

Сегодня я вам расскажу как подключить люстру к сети. Как по мне, так подключить люстру к сети несложно. Сложнее установить её на потолок. Попадаются такие экземпляры, что и не знаешь что с ней делать. Но это уже другая тема. Мы же узнаем как подключить люстру к электропроводке.

Люстра это устройство, состоящее из нескольких лампочек, до десятка или нескольких десятков. И соединены эти лампы в люстре по- разному. А скорее всего, если вы купили люстру разобранном состоянии, да бывает и в собранном, лампы никак не соединены. Поэтому с самого начала проверяем схему соединения лампочек в вашей люстре.

Подключаем люстру для работы от одноклавишного выключателя

Первое и самое простое соединение это когда все лампочки в вашей люстре соединены параллельно. Такая люстра работает о от дноклавишного выключателя, при включении которого загораются все лампочки в люстре.

Вот схема соединения ламп в такой люстре:

Берем вновь купленную нами люстру и откручиваем крышку под которой скрыты проводники, которые идут от лампочек и провод подключения люстры к электропроводке. Обычно это место находится в самом низу относительно положения люстры в установленном состоянии. И если в магазине продавцы не соединили эти провода, то они и не соединены.

Вы можете, конечно, повесить люстру и так, но гореть она не будет. Так вот, чтобы наша люстра работала эти провода нужно соединить. Обычно провода, идущие от лампочек, один синего, второй коричневого цвета. Но бывает и других цветов. И если лампочек в вашей люстре много, то и проводов там куча. Берем и соединяем между собой все синие провода и соединяем между собой все коричневые провода – скручиваем их, заранее сняв с концов изоляцию.

Далее провода соединяем с проводом, который приходит сверху люстры ( провод который будет подключен к электропроводке). Обычно он желто-прозрачного цвета или бело-прозрачного, но может быть и другой расцветки. Этот провод может быть тройной, а чаще всего двойной.

Берем и соединяем скрученные синие провода нашей люстры с одним концом приходящего провода, а скрученные коричневые провода с другим кончиком. Накручиваем на места соединения колпачки СИЗ. Можно еще замотать колпачки и часть провода изолентой – для надежности изоляции. Есть и другие способы соединения проводников между собой, но я делаю так. Считаю что этот способ простой и надежный.Закрываем крышку. Люстра готова к установке на потолок.

Еще раз. Люстра с таким соединением будет работать от одноклавишного выключателя при включении которого будет загораться вся люстра целиком.

Если у нас проводка под одноклавишный выключатель, то в подрозетнике будет два провода, а на потолке тоже два ноль (синий) и фаза (белый или коричневый). Если другие расцветки – нужно звонить. Об этом я расскажу позже. Может быть и три провода – третий желто-зеленый (скорее всего земля, но может идти и от выключателя).

Подключаем два наших провода, которые идут от соединений с лампочками в люстре к синему и белому проводу, которые идут из потолка, то есть к земле и фазе.

Подключаем люстру для работы от двухклавишного выключателя

Теперь рассмотрим как соединить провода в люстре чтобы загоралась одна её часть а затем другая, или обе вместе.

Вот электрическая схема:

Смотрим на купленную нами люстру. Если это крючковая люстра (которая вешается на крючок и от верхней чашки идет цепочка на основную люстру), то от верхней чашки вниз на лампочки должно идти, как минимум три провода. Если потолочная, то там всё проще – провода от лампочек выходят в верхнюю часть, которая крепится непосредственно на потолке.

Сразу делаем что? Один из проводов, который идет от верхней чашки люстры через цепочку к месту соединения всех лампочек маркируем. Можно изолентой – один конец провода и другой. Так как провода по цвету одинаковые прозваниваем нужный нам тестером. Это пригодится нам при подключении.

Идем далее. Вскрываем ту полость в люстре куда выходят все наши провода и производим их соединение. Все синие (на фото черные)провода идущие от лампочек соединяем между собой и с отмаркированным нами проводом идущим от верхней чашки. Сюда пойдет ноль.

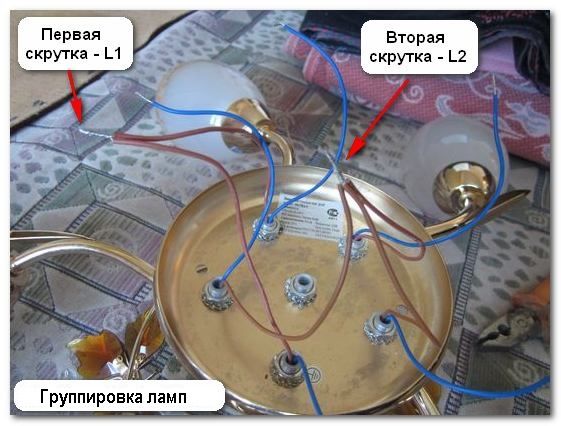

Коричневые провода (на фото белые), идущие от лампочек мы делим на две части в нужной нам последовательности (через одну лампочку, две через две, три через три и так далее – это зависит от вашей фантазии).

У нас получилось две скрутки коричневых проводов. Одну скрутку соединяем с одним проводом приходящим от верхней чашки, другую с другим проводом. Сюда будет подаваться фаза в зависимости от того какая клавиша на выключателе будет включена.

Накручиваем на скрутки колпачки СИЗ и изолируем изолентой. Все крышки ставим на место.

Теперь люстру нужно подключить к электропроводке.

Из потолка выходят три провода. Ноль обычно синий. К нему мы подключаем наш отмаркированный провод, на который приходят провода от всех лампочек. К двум другим проводам выходящим из потолка (это будет фаза, которая идет от выключателей) мы подключаем к двум другим проводам, которые идут от нашей люстры

Теперь закрепляем люстру на потолке и радуемся нашим новым освещением.

Аналогично подключается люстра, которая работает от трехклавишного выключателя. Для этого в подрозетнике должно быть четыре провода. Из потолка тоже должно выходить четыре провода. Но такое я встречал редко.

Теперь расскажу вам как узнать где на потолке общий провод (в основном это ноль, но может быть и фаза) если проводка старая одноцветная.

Итак, у нас выходит из потолка два одноцветных провода. Ну и фиг с ним. Люстру с двумя выходящими проводами я подключаю не прозванивая.

Если же люстра с тремя проводами и работает от двухклавишника -здесь нужно звонить. Иначе люстра буде работать неправильно.

Берем индикаторную отвертку. Выключатель в выключенном положении. Поочередно прикасаемся индикаторной отверткой к проводам выходящим из потолка.

Отвертка ни на одном проводе ничего не показывает – отлично ноль у нас общий. Включаем одну клавишу на выключателе, проверяем индикатором напряжение на проводах. Появилось напряжение на одном проводнике – замечательно – это фаза. Выключаем клавишу и включаем другую. Появилось напряжение на другом проводнике- замечательно – это тоже фаза.

Теперь включаем две клавиши и прикасаемся индикатором поочередно ко всем трем проводам. На двух горит индикатор, на одном не горит.

Вот где не горит – это ноль. Туда подключаем наш отмаркированный провод (общий). Ну а два других к двум другим оставшимся.

При подключении люстры не забываем отключить напряжение, желательно на щитке. Ну и проверить отсутствие напряжения индикатором. Всё это мы делаем в целях безопасности.

Если при выключенном выключателе на одном из проводов выходящих из потолка индикатор горит, то это значит что через выключатель идет ноль, а фаза идет напрямую от коробки.

Нужно удостовериться в этом при помощи тестера (мультиметра). Ставим переключатель мультиметра в положение измерения напряжения на величину от 300 вольт. Включаем выключатель (обе клавиши). Ставим один щуп мультиметра на провод, на котором мы наблюдали свечение индикатора (фазу), а второй поочередно на два других провода. Мультиметр должен нам показать напряжение 220 в (или около того) в обоих случаях. Всё верно!

Подключаем наш маркированный провод (общий) к фазному проводу, а два других к нулевым, которые идут через выключатель. Способ подключения может быть разный – это колпачки СИЗ, разъемы Wago , колодки и т.д. Естественно всё это дело изолируем и прикручиваем люстру к потолку.

Пожалуй всё, что я хотел рассказать про подключение люстры самостоятельно.

Если что-то упустил – пишите в комментариях.

Самое большое спасибо – это репост в соцсетях. Кнопки сбоку и внизу статьи.

Разрешите откланяться! До встречи на сайте.

Еще статьи на сайте

Как подключить люстру : советы по монтажу

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

  • сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
  • монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

  1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
  2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N — обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод  то  это  фаза  и его следует отметить, так как по нему проходит напряжение.
  3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,







они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Установка люстры. Варианты и возможности.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

  • От количества проводков, которые выходят из люстры;
  • От количества проводков, которые торчат из люстры;
  • От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод — это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.



Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение  в  таком  виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.



Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая — одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ — что обозначает заземляющий проводник. Оставшиеся провода — это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

[reclam] Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

  1.  общий, который дает вывод для подключения к люстре или к проводу с фазой
  2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы — преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки.  Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

 Люстра с пультом управления — роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Как подключить люстру

Подключение люстры или светильника на первый взгляд кажется простым делом, но для человека, не знакомого с электрикой этот процесс может оказаться очень сложным.

Начнем с потолка. В месте установки люстры или светильника из потолка выходят 2, 3 или 4 провода. Если провода 2, то один из них «фаза», а другой «ноль». Если проводов 3, то помимо «фазы» и «нуля», скорее всего заземляющий провод, но может быть так, что третий провод – это еще одна «фаза».

Помочь определить где фазный провод, а где нулевой поможет индикаторная отвертка. Принцип работы ее очень прост. Прикасаемся концом отвертки к оголенному проводу. Если индикатор светится, значит провод фазный, если нет – нулевой.

Если проводов 4, то с большой вероятностью, это будут 2 «фазы», 1 «ноль» и 1 «земля». В таком случае на стене будет 2-х клавишный выключатель. Определяем фазы также индикаторной отверткой. Различить где какой провод можно и по цвету изоляции. Заземляющий провод, как правило желто-зеленого цвета. «Ноль» обозначается синим цветом, «фаза» — коричневым, белым, либо черным.

Переходим к люстре.

Зачастую люстры идут в разобранном виде, поэтому сначала собираем люстру. Распаковываем все элементы конструкции, проверяем все элементы на наличие внешних повреждений, особенно провода. Если все в порядке переходим к сборке светильника. Соединяем рожки с основанием люстры, если люстра рожкового типа. После того, как каркас светильника собран, переходим к соединению проводов.

Если у Вас одноклавишный выключатель, то все просто. Берем по одному проводу из каждого рожка и соединяем их между собой. Оставшиеся провода соединяем аналогично. Далее соединяем полученную скрутку с проводами на потолке. Цвет проводов в этом случае не имеет значения.

Если выключатель 2-х клавишный, то есть возможность раздельного включения ламп в светильнике. 5-рожковые люстры, как правило, разделяют на 2+3, 6-рожковые 3+3 и так далее. Вообще, разделение ламп произвольное, каких либо правил тут нет. Допустим, у нас 5-рожковая люстра, и мы хотим соединить ее по принципу 2+3. Для начала скручиваем между собой все «нулевые» провода, обычно синего цвета, но может быть так, что провода имеют другой цвет. Тогда соединяем между собой все провода одного цвета. Далее выбираем 3 рожка, которые должны включаться от первой клавиши. В каждом из них осталось по одному свободному проводу. Соединяем их между собой – это первая «фаза». Оставшиеся провода 2 рожков соединяем вместе – это вторая фаза.

Далее подключаем люстру к проводам на потолке. Все нулевые провода в люстре, которые собраны в 1 скрутку, соединяем с нулевым проводом на потолке. Далее соединяем 1 «фазу» в люстре (3 рожка) с фазой на потолке. Второй фазный провод на потолке соединяем со второй фазой в люстре (2 рожка). При наличии заземляющих проводов в люстре и на потолке, соединяем их между собой. Соединять провода люстры с проводами на потолке можно только с помощью клеммников. Соединение скруткой недопустимо.

Не забывайте соблюдать правила техники безопасности. Все работы, связанные с подключением осветительного прибора должны выполняться при снятом напряжении. Перед подключением люстры отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой. Если вы сомневаетесь в том, что сможете подключить люстру самостоятельно, лучше доверить это дело профессионалам.

Как подключить провода потолочного освещения | Home Guides

Потолочные светильники включаются с помощью выключателя на стене или троса, прикрепленного к светильнику. Провода внутри электрического блока на потолке и сзади светильника имеют цветовую маркировку, чтобы определить, какие провода от светильника присоединяются к каким проводам в коробке. Обычно черный провод всегда подключается к черному проводу, а белый провод подключается к белому проводу. Зеленый провод подключается к винту заземления внутри потолочной коробки.Подключите провода потолочного освещения, используя метод, который экономит время и облегчает работу.

Подготовка проводов светильника

Снимите лампы и стеклянные линзы с осветительного прибора. Положите светильник лицевой стороной вниз на полотенце или плотную ткань, чтобы не поцарапать покрытие.

Снимите 1/2 дюйма изоляции на концах черного, белого и зеленого проводов, используя инструмент для зачистки проводов на плоскогубцах. Прикрутите желтый винтовой соединитель с крылышками к концам черного и белого проводов.

С помощью губок плоскогубцев скрутите конец зеленого провода в небольшой полукруг, чтобы закрепить провод вокруг винта заземления внутри потолочной коробки.

Подключение проводов

Отключите подачу электричества в электрическую коробку на потолке с помощью соответствующего выключателя на электрической панели.

Разместите стремянку в области электрического шкафа на потолке, где устанавливается свет. Работайте с лестницы и прикоснитесь одним из концов проводов датчика от электрического тестера к оголенным концам каждого провода внутри потолочной коробки, чтобы убедиться, что в цепи потолка нет электричества.

Снимите 1/2 дюйма изоляции на концах каждого провода внутри потолочной коробки.

Перенесите светильник по лестнице и поместите заднюю часть светильника рядом с потолочным коробом. Оберните петлю на конце зеленого провода вокруг латунного винта заземления внутри коробки. Надежно затяните винт отверткой.

Открутите соединительный элемент на конце черного провода в задней части фонаря. Используйте открытый конец разъема, чтобы собрать вместе оголенные концы черного провода на источнике света и черного провода в коробке, и наденьте разъем на концы проводов.Поверните разъем по часовой стрелке до упора на проводах.

Открутить разъем на белом проводе на свету. Повторите предыдущий шаг и подключите конец провода от светильника к белому проводу внутри потолочной коробки. Светильник готов к установке на потолочную коробку с помощью прилагаемых крепежных винтов или винтов с накатанной головкой.

Ссылки

Советы

  • Для трехходовых систем, которые управляют светом на двух переключателях, получите схему трехходового переключателя в Интернете или в магазине осветительных приборов и следуйте указаниям на электрической схеме.
  • Цвета проводов различаются в зависимости от производителя светильника и электрической схемы дома. Всегда обращайтесь к инструкциям, прилагаемым к лампе, для правильного подключения.

Writer Bio

Уильям Мачин начал работать в строительстве в 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка.Он изучал архитектуру в колледже Тафта.

Как отсоединить проводку от розетки потолочного светильника | Home Guides

Некоторые потолочные светильники представляют собой простые розетки с фарфоровой или пластмассовой основой, которые крепятся к потолочной коробке двумя крепежными винтами 8-32. Снять эти розетки несложно, если вы используете безопасные методы ремонта электрооборудования. Всегда отключайте питание на блоке предохранителей или автоматическом выключателе перед тем, как приступить к ремонту электрооборудования. Бесконтактный тестер напряжения является неоценимым инструментом при проведении такого ремонта и должен быть включен в любой набор электрических инструментов.

Включите свет на переключателе. Выключите питание светом на блоке предохранителей или на панели автоматического выключателя. Как только световая цепь погаснет, снова выключите выключатель. Это помогает предотвратить случайное повторное включение.

Осмотрите потолочный светильник, чтобы определить точки крепления. На противоположных сторонах основания гнезда должно быть два крепежных винта с шлицевой головкой или головкой Phillips. Осторожно выкрутите эти винты. Их, возможно, придется удалить полностью, если монтажные отверстия не являются пазами для замочной скважины. В этом случае необходимо частично выкрутить винты, а затем сдвинуть или повернуть гнездо до тех пор, пока оно не освободится.

Поддержите розетку одной рукой и щупайте внутри распределительной коробки с помощью бесконтактного тестера напряжения. Проверьте каждый провод, чтобы убедиться в отсутствии напряжения. Если ваш детектор показывает напряжение, отключите дополнительные цепи на блоке предохранителей или монтажной панели, пока не исчезнет напряжение.

Определите, как провода домашнего питания подключены к розетке. На многих потолочных розетках есть две-три винтовых клеммы, к которым будет крепиться домашняя электропроводка. У других потолочных розеток есть провода с жесткой разводкой, которые соединяются с проводами дома.Должен быть черный «горячий» провод, белый «нейтральный» провод и зеленый или оголенный провод заземления.

Отсоедините провода домашнего питания. Если провода соединены с проводами с жесткой разводкой из розетки, удалите соединители проводов, намотанные на соединения. Если провода питания подключены к клеммам на розетке, выверните винты клемм на достаточное расстояние, чтобы освободить проволочные петли от розетки.

Оберните оголенные концы горячего и нейтрального проводов питания черной изолентой во избежание случайного поражения электрическим током или короткого замыкания.Вставьте провода обратно в коробку, чтобы они не болтались.

Ссылки

  • Окончательное руководство по электромонтажу; Creative Homeowner Press

Советы

  • Если вы не планируете немедленно заменять потолочную розетку, установите заглушку для потолочного освещения, чтобы надежно закрыть провода и электрическую коробку.

Предупреждения

  • Если в коробке много проводов и вы не знаете, как подключена лампа, не пытайтесь вытащить розетку.Нанять электрика.

Писатель Биография

Чарльз В. Сент-Клер профессионально пишет с 2003 года. Он живет в Окленде, Калифорния, работает электриком и плотником. Сент-Клер имеет степень бакалавра государственной политики в колледже Эмори и Генри и степень магистра городского планирования в Университете Северной Каролины в Чапел-Хилл, где он специализировался на планировании продовольственной системы.

Как подключить потолочный светильник: наше руководство

Если у вас есть навыки для этого, вы можете сэкономить много денег, подключив или перемонтируя свет в собственном доме — это сравнительно простая процедура, и Уверенный в себе домовладелец может почувствовать, что справится без помощи профессионального электрика.

Конечно, такой проект связан с рядом проблем безопасности. Электричество и проводка под напряжением — это не то, с чем стоит экспериментировать, поэтому, если вы никогда раньше не выполняли такую ​​задачу, даже не думайте о том, чтобы сделать это без помощи квалифицированного специалиста.

Также проверьте такие веб-сайты, как «Электробезопасность прежде всего», чтобы убедиться, что вы обладаете соответствующей квалификацией, и помните, что вы должны быть признаны компетентными для выполнения такой работы в глазах закона.

Однако, если у вас нет бюрократизма, прочтите руководство по написанию выключателя или светильника в вашем доме.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки

Понять поток энергии вокруг вашего дома

Вы также должны знать об источниках энергии и потоках энергии по всему дому. Изучите расположение всех выключателей отключения и автоматических выключателей и полностью знайте максимальное напряжение, которое допускает любая розетка. Это предотвратит любые неприятные события в процессе подключения света, поскольку вы не будете выходить за пределы своего электроснабжения дальше, чем они могут вынести.

Подтвердить существующие осветительные приборы

Если вы собираетесь удалить все существующие приспособления и приспособления в своем доме, чтобы заменить проводку, всегда отмечайте, где они должны были начинаться. Если вы вернете исходное оборудование или замените его новыми материалами, велика вероятность, что вы будете работать в том же районе.

Если вы планируете перемонтировать выключатель света, всегда обращайте внимание на то, какие провода были соединены друг с другом, особенно на цвет проводов под напряжением.Смешивание и согласование или ошибка могут в лучшем случае создать больше работы, поскольку вы перегорели предохранитель или отключили электричество по всему дому, а в худшем даже могут вызвать шок. Если это поможет, составьте схему фитинга.

Удаление существующего фитинга

Первым делом; отключите все возможные источники питания ваших осветительных приборов, прежде чем приступить к их демонтажу — это основная электробезопасность. Возьмите тестер напряжения, который можно приобрести в любом авторитетном магазине DIY, чтобы выполнить дополнительную проверку безопасности.

Этот инструмент должен подтвердить, что в цепи нет напряжения. После того, как вы это сделаете, откройте крышку ваших цепей освещения (это называется потолочной розеткой), и вы столкнетесь с рядом кабелей, которые необходимо заменить и снова установить.

Определение типа цепи

Вы сможете определить, с какой схемой вы работаете, оценив количество кабелей, которые входят в потолочную розетку.

Если один кабель входит в потолочную розетку, у вас будет проводка соединительной коробки .

Если два кабеля входят в потолочную розетку, у вас есть входной контур . Это будет означать, что у вас есть сетевой кабель и кабель переключателя.

Если три кабеля входят в потолочную розетку, у вас Loop In Wiring . Это будет означать, что у вас есть два монтажных кабеля и кабель переключателя.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки

Подключение света

ПРИМЕЧАНИЕ. — Для этой задачи необходимо знание окраски проводов в Великобритании.Если вам нужна помощь, прочтите наше руководство по этому вопросу здесь.

Если у вас есть проводка в распределительной коробке, проложите кабель, содержащий две жилы и заземляющий провод, от распределительной коробки с тремя клеммами над розеткой. Сделав это, подключите коричневую жилу к клемме розетки под напряжением, синюю жилу — к нейтральной клемме, а заземляющий провод (обычно защищенный желто-зеленой гильзой) к клемме заземления.

Если у вас есть петля в цепи, используйте распределительную коробку с четырьмя клеммами над розеткой.У вас будет три жилы из этой коробки — фаза, нейтраль и земля — ​​которые должны быть подключены к трем разным клеммам. Очевидно, у вас останется один неиспользуемый терминал, к которому мы скоро вернемся.

Затем возьмите коричневый сердечник кабеля переключателя и подключите его к цепи, находящейся под напряжением, присоедините заземляющий провод кабеля переключателя к цепи заземления, возьмите синюю жилу кабеля переключателя и присоедините его к неиспользуемой четвертой клемме. Затем вам нужно будет добавить четвертый кабель, чтобы обеспечить питание вашего света; Подключите коричневую жилу этого кабеля к синему переключателю, синюю жилу — к цепи нейтрали, а заземляющую жилу подключите к цепи заземления.

После того, как вы это сделаете, вы должны быть готовы снова включить сетевое питание и отправить текстовое сообщение с помощью тестера напряжения, если проводка прошла успешно. Если да, отключите питание от сети еще раз и замените светильник.

Часто задаваемые вопросы

Легко ли подключить свет?

Это зависит от вашего определения слова «легкий». Квалифицированный и опытный электрик сочтет это очень небольшой работой, которую они могли бы выполнить в кратчайшие сроки по дороге домой с дневной работы, но если у вас нет предыдущего опыта работы над таким проектом, вы размещаете себя и свой дом. рискованно.

Опасна ли проводка в фонаре?

Если вы не знаете, что делаете, то да, очень. Не пытайтесь решать эту задачу самостоятельно, если вы не уверены в своих электрических возможностях. В случае сомнений проконсультируйтесь со специалистом.

Что произойдет, если я неправильно подключу свет?

В лучшем случае вы отключите электрическую розетку, но последствия могут быть значительно более серьезными, например, электрический пожар вполне реален.

Как узнать, активна ли розетка?

Всегда используйте тестер напряжения, прежде чем даже подумать о прикосновении к проводам.

Какого цвета живое ядро?

Коричневый — если у вас нет вилки старого образца, в этом случае жила под напряжением будет красной. Эти старомодные вилки устарели и теперь являются незаконными, поэтому, если вы столкнетесь с подобной проводкой, обратитесь к электрику, чтобы тот заменил их при первой же возможности.

Какого цвета нейтральное ядро?

Синий — но опять же, вилки устаревшего и старого образца будут иметь черный нейтральный сердечник. Как и в случае с живым сердечником, обратитесь за профессиональной помощью, если у вас черный сердечник, а не синий, поскольку это небезопасно.

Какого цвета ядро ​​Земли?

Независимо от того, сколько лет вашей проводке, эта жила всегда будет желто-зеленой.

Я открыл потолочную розетку, а проводов больше, чем вы указали?

Это говорит о том, что предыдущий владелец вашего дома подключил дополнительный свет к той же потолочной розетке, возможно, из соседней комнаты. Если вы не знаете, что делать дальше, обратитесь за профессиональной помощью.

Я хочу сделать это сам, но не понимаю ваших инструкций

В этом нет ничего плохого с вашей стороны — подключение потолочного светильника может быть сложным процессом, если вы не знакомы с техническими аспектами такого процесса.Однако в этом случае настоятельно рекомендуется обратиться за советом к профессионалу, поскольку с электричеством нельзя играть или экспериментировать.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки .

Добавить комментарий

Ваш адрес email не будет опубликован.
