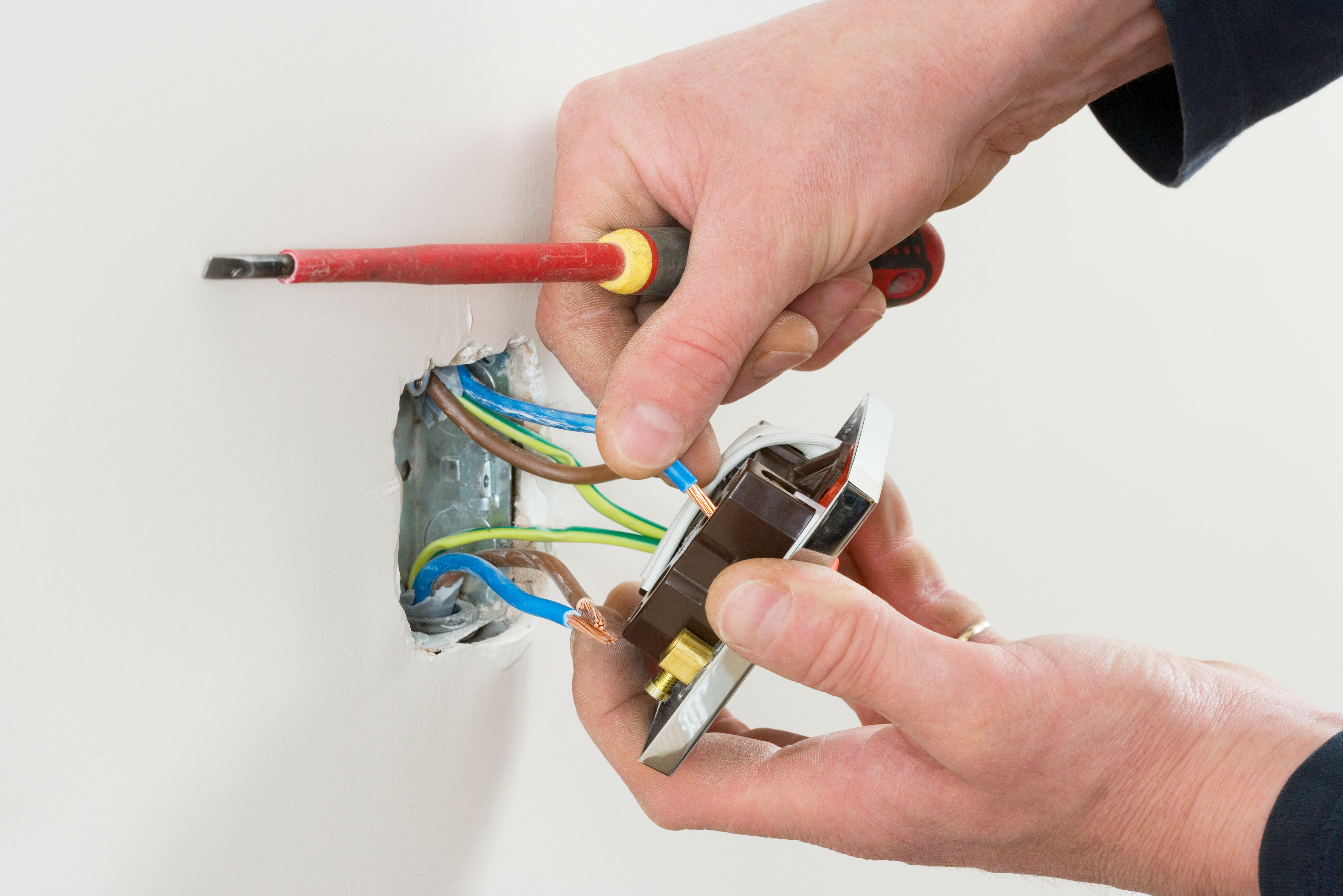

4 провода в розетке: Четыре провода выходят из старой розетки, как подключить новую розетку?

Содержание

Рассмотрим как подсоединить провода к розетке

Подключаем розетку

Выполняя ремонт или монтаж своей электрической сети, вы можете столкнуться с вопросом, как соединить провода в розетке. Вопрос это не сложный и не требует каких- то особых познаний.

В то же время существуют нюансы, которые могут завести в ступор не профессионала. Поэтому в данной статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться во время ремонта.

Возможные варианты подключения розеток

В данной статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением от розеток других электроприемников, а также коснемся ситуаций, связанных с проверкой работоспособности розеток.

Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

  • Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем, видео данного аспекта работ вы можете найти на страницах нашего сайта.
  • Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
  • Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п. 1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
  • Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
  • Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Обратите внимание! Мы советуем использовать именно двухполюсный указатель напряжения ввиду его большей надежности и функционала. При этом его цена не разорит даже самый скромный бюджет. А набор функций, таких как индикация напряжения, определение наличия цепи и возможность использовать как обычный емкостной индикатор, позволяют решать практически любые задачи.

Простейший двухполюсный индикатор напряжения

  • Для определения нулевого и защитного провода необходимо при снятом напряжении отключить нулевой провод в вашем распределительном щитке. Затем подать напряжение и в распределительной коробке определить нулевой провод по отсутствию цепи между проводом и землей.

Обратите внимание! Очень важным является не перепутать нулевой и защитный провод, иначе у вас могут возникнуть серьезные проблемы с энергонадзором. А при наличии современного электронного счетчика это будет выявлено при первом же обходе.

  • Если ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то п.4 – 6 нашей инструкции вы можете опустить. Вместо этого вам следует подключить к соответствующим клеммам фазный, нулевой и защитный провода       и проложить их к розетке. При этом, согласно п. 2.1.22 ПУЭ, в месте подключения как в распределительной коробке, так и в коробке розетки, следует предусмотреть запас провода. Это особенно актуально при соединении розеток aлюминиевыми проводaми.
  • Теперь подключаем провода к розетке. Главное, не ошибиться с подключением защитного провода. Его следует подключить к заземляющим контактам розетки. Фазный же и нулевой провода подключить к силовым контактам розетки. Причем, какой провод куда — совершенно без разницы.
  • После закрытия крышек распределительной коробки и окончательной установки розетки, можно подать напряжение и испытать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Подключение последовательно нескольких розеток

В некоторых случаях в целях экономии может возникнуть необходимость подключения последовательно сразу нескольких розеток. Это также не представляет сложности, и выполнить это своими руками достаточно просто.

На фото представлена схема подключения нескольких розеток последовательно

Итак:

  • Сначала, используя методику, описанную выше, подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие на соседнюю розетку.
  • На второй розетке соответственно подключаем приходящие провода. Причем, здесь, опять- таки, важно правильно подключить только защитный провод. Очередность подключения остальных не так важна. Хотя справедливости ради стоит отметить, что придерживаться норм ПУЭ следует. Ведь это исключает возникновение проблем при ремонте.
  • Отдельно хотелось бы остановиться на вопросе: как подсоединить розетку с 4 проводами во время ремонта? Ведь ситуация, когда вы вскрываете неработающую розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет нечего страшного, и сейчас мы с вами разберем этот вопрос.
  • Если розетка не работает, то сначала необходимо определиться с причинами. Если визуально никаких проблем не видно, то используем наш двухполюсный указатель напряжения.
  • Сначала проверяем наличие фазы и «нуля» на любом из четырех проводов. Если на одной паре есть и фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаем к выводам розетки в случайном порядке.

Обратите внимание! Мы оговаривали, что в случайном порядке подключаем только в том случае, если они питают розетку. Если от них запитано освещение, то вам необходимо определить провод, идущий к выключателю, и именно его подключить к фазной клемме розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работоспособность ближайших розеток и освещения. Причем, сделать это необходимо не только в этой, но и в комнате смежной со стеной, на которой установлена розетка.

Подключение от розетки сети освещения

Хотя данная схема применяется достаточно редко, но и ее можно встретить. Ведь она не так уж сложна, но при этом может дать существенную экономию средств и времени. Поэтому, если вы вскрыли розетку, а там увидели три или четыре провода, не пугайтесь.

Подключение выключателя от розетки

Итак:

  • Если во время ремонта розетки при ее вскрытии вы обнаружили три провода, то один, скорее всего, идет к ближайшему выключателю. Это легко проверить, отключив его.
  • Для работоспособности сети освещения после ремонта нам следует подключить его cнова. Согласно п.6.6.28, сделать это необходимо именно на фазный провод. Но тут будьте внимательны. Если ваш дом строился давно, а проводка не переделывалась или переделывалась не профессионалами, то лучше удостовериться.
  • Для этого отключаем наш провод от клемм розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», то мы все делали правильно. Если же на проводе показывает фаза, то провод следует подключить к нулевой клемме розетки. Это следует отметить и при ближайшем ремонте обязательно изменить.
  • Но возможны варианты, когда вскрыв розетку, вы обнаружите четыре провода, питающих сеть освещения. Тут тоже нет нечего страшного.
  • В этом случае у нас и нулевой и фазный провода для сети освещения берутся от розетки. После устранения неполадок нам достаточно все восстановить. Только перед тем, кaк подсоединять розетку с 4 проводaми, следует удостовериться, что провод, идущий к выключателю, подключен к фазной клемме розетки, а нулевой соответственно к нулевой клемме.

Подключение осветительного прибора от розетки

Вывод

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при монтаже и ремонте розеток. Но некоторые «мегаспециалисты» забывают нормы ПУЭ, приведенные в п.1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

Из-за этого возможны казусы. Поэтому, выполняя монтаж своей электрической сети, «не стоит изобретать велосипед», а следует все делать по правилам. Это сохранит не только множество нервов и сил тем, кто будет заниматься ремонтом, но и возможно их жизнь.

Цвет проводов в электрике: фаза, ноль, земля

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях – даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм.

Маркировка, согласно ПУЭ, является стандартной, поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят  свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем – сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга, чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной – некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению – скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов:

  1. Замеряйте сопротивление провода – оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос – как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует – нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль – на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором – при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе, вам нужно будет воспользоваться указанными выше способами.

Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике – это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила – они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок – в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле – это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

с какой стороны и как ее определить?

На сегодняшний день в электроэнергетике существует несколько разновидностей проводов. Электрики различают провода для питания и защиты. При подключении розеток или других приборов, вам нужно знать, где какой провод. В ином случае может возникнуть короткое замыкание.

Где в розетке фаза и ноль

В этой статье мы постарались разобраться, что такой фаза и ноль в розетке на примере обычного устройства. После изучения статьи у вас больше не возникнет вопрос о том, как найти фазу и ноль в розетке.

Фаза и ноль в старой розетке

Если рассмотреть обычную старую розетку, тогда можно сразу заметить, что розетка подключается всего при помощи двух проводов. Если присмотреться, тогда вы наверняка сможете заметить, что один из этих проводов имеет синий цвет. Именно так и определяется рабочий нулевой проводник. По нему будет проходить ток от источника питания к вашему устройству или наоборот. Если вы за него схватитесь, но не дотронетесь до второго провода, то ничего не произойдет. Он считается вполне безобидным.

Как распознать фазу и ноль?

На фото выше мы представили обозначение ноля и фазы на розетке. Фаза в розетке— это второй кабель. Обычно фазный провод выполнен в коричневом цвете. Угловые розетки на кухне также имеют разноцветные провода. Этот провод всегда находится под напряжением, так как по нему всегда поступают заряженные частицы. Если вы дотронетесь до него, тогда, несомненно, получите удар током. Помните, что любое напряжение выше 50 вольт может убить человека. Поэтому определиться, где в розетке фаза и ноль лучше всего заранее.

Индикаторы для определения напряжения

Чтобы определить, где в розетке фазный провод нужно воспользоваться индикатором напряжения. Их внешний вид напоминает отвертку или лопатку. Рукоятка индикаторной отвертки обычно изготавливается из специального прозрачного пластика, внутри которого находится диод.

Проверка фазы и ноля с помощью индикатора

Верхняя часть рукоятки металлическая. Если напряжение пройдет, тогда лампочка индикатора загорится. В этом случае провод лучше не трогать.

Важно знать! Если вы дотронетесь до нулевого проводника, тогда свечение диода не произойдет. Это связано с тем, что пока нулевой провод не соприкасается с фазным в нем нет напряжения.

Для определения фазы в розетке также можно воспользоваться мультиметром. У нас есть статья, как определить фазу мультиметром.

Фаза и ноль в современной розетке

Обычно современные розетки имеют три провода. Кроме фазного и нулевого провода здесь присутствует заземление. Этот проводник чаще всего имеет желто-зеленую окраску. При возникновении короткого замыкания этот заземляющий проводник забирает лишний ток и направляет его в землю. Конечно, он правильно будет выполнять свои функции только в том случае, если в квартире или доме присутствует система заземления.

Фаза ноль и заземление в современной розетке

Даже если вы прикоснетесь к оборудованию, то не ощутите удара электрическим током. Электрическая розетка с заземлением подключается с помощью фазы, ноля и заземляющего провода. Дело в том, что ток не ищет легких путей. Он выберет путь, где будет наименьшее сопротивление. Сопротивление тела человек составляет 1000 Ом, а нулевого проводника всего 0,1 Ом.

Чтобы обеспечить безопасность в своем доме нужно использовать только современные устройства. Теперь вы знаете куда в розетке подключать фазу и ноль. При подключении нужно действовать осторожно, так как если провода подключены неправильно произойдет короткое замыкание.

Прочтите также: vse-elektrichestvo.ru/rozetki/oboznachenie-rozetok-i-vyklyuchatelej.html.

Фаза в розетке - слева или справа, как будет правильно?

С какой стороны должна быть фаза в розетке

Замена электропроводки требует подведение токопроводящих элементов (проводов и кабелей) ко всем розеткам и выключателям в доме. Однофазные розетки требуют наличия минимум двух токоподводящих жил. При наличии заземления, количество проводников увеличивается до трёх.

При этом важной составляющей является правильное расположение фазы и нуля в розетке. Для чего это нужно? Так, например, некоторые электроприборы отказываются работать по причине того, что фаза подводится не к тому контакту что нужно.

Какие электроприборы требуют строгого подключения согласно фазы и нуля? С какой собственно стороны должна быть фаза в розетке, и в каких случаях это не так важно? Узнайте об этом на сайте elektriksam.ru, если собираетесь делать замену электропроводки самостоятельно.

С какой стороны должна быть фаза в розетке?

Здесь всё во многом зависит от того, какой источник электропотребления подсоединяется к розетке. Существует такое понятие, как поляризованная и не поляризованная вилка.

В первом случае, когда в розетку подсоединяется поляризованная вилка, очень важно, чтобы на какой-то конкретным провод уходила фаза, а на другой, рабочий ноль. Если этого не учитывать при подключении некоторых электроприборов, то могут возникнуть проблемы в их работе.

Например, некоторые котлы отопления требуют обязательного подключения через поляризованную вилку. То есть, для их работы очень важно, чтобы фаза подавалась на какой-то определённый провод.

При подключении не поляризованных вилок, которые в основном и используются для подключения большинства электроприборов в доме, нет разницы, с какой стороны будет фаза в розетке. Простыми словами, переменное напряжение для их работы, как раз и подразумевает отсутствие плюса и минусы.

Что говорится в ПУЭ, про расположение фазы и нуля в розетках

В ПУЭ ничего не говорится о том, с какой стороны должна быть фаза в розетке. Многие электрики утверждают обратное, и заверяют, что фазу необходимо подключать только с правой стороны.

Это утверждение сомнительное, поскольку большой разницы нет, где будет подключена фаза, с левой или правой стороны.

Электроприборы, для которых важно, где будет фаза

В первую очередь это некоторые модели газовых котлов. Для них очень важно подключение фазы к какой-то конкретной жиле сетевого кабеля.

Это так называемые «фазозависимые» котлы с электрическим контролёром пламени. Если подключить фазозависимый котел неправильно, то это грозит серьёзными проблемами в работе, вплоть до взрыва из-за утечки газа.

Важное примечание! Для облегчения поиска фазы, большинство электриков все же отдают предпочтение такому правилу, когда фаза в розетке подключается с правой стороны, а рабочий ноль с левой. Это правило облегчает процесс дальнейших ремонтных работ в электрике.

Однако важно понимать, что это не продиктовано ПУЭ. Поэтому прежде чем лезть в розетку, обязательно нужно проверить индикаторной отвёрткой, с какой именно стороны расположена фаза, а с какой ноль.

Как подключить несколько розеток от одного провода?

Электромонтажные работы относятся к числу опасных мероприятий, поэтому их выполнение требует профессионального подхода и практического опыта. Перед тем, как установить розетки, электрик разрабатывает схему подключения точек электропитания между собой или вывода слаботочных сетей в один питающий кабель. Времена, когда от одной розетки запитывались несколько габаритных электроприборов через тройники или сетевые фильтры, уходят в прошлое.

Современные технологии позволяют сделать наружную, скрытую, комбинированную проводку или осуществить подключение нескольких розеток от одного провода. Сегодня мастера используют 4 метода подключения точек: последовательно, параллельно, по кольцевой или смешанной схеме.

При выборе способа подсоединения нужно сразу рассчитать количество точек. Основное внимание уделяется скруток на соединениях, поскольку они наиболее уязвимы.

Шлейфовое соединение

Последовательная схема подразумевает монтаж нескольких розеток с подведением нулевой жилы и фазы и к основной электроточке. Монтировать распределительную коробку не требуется. Метод категорически не подходит для подключения мощных электроприборов, таких как, например, стиральная машина, кондиционер, бойлер и т. д. При повышенной нагрузке на сеть перегорают контакт первой точки электропитания, а в результате все подключенные к ней электроточки перестанут функционировать. Технология подходит для объединения нескольких слаботочных сетей в единый блок.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона +7 (499) 394-66-58 или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

Как установить розетку для электроплиты своими руками

Как правильно установить и подключить электрическую плиту самостоятельно

Подключение электроплиты не требует особых навыков, но при монтаже следует соблюдать определенные правила. Во избежание огромных потерь, в частности пожара, требуется работать с электричеством, учитывая все меры осторожности. Собственноручно подключить агрегат к сети можно без приложения особых усилий, в особенности в тех случаях, когда розетка уже установлена. Для этого вполне достаточно поставить вилку на шнур и правильно его подсоединить к разъемам прибора.

Требования к электропроводке

Современные устройства комплектуются без шнура, такое действие имеет простое объяснение. По технике безопасности требуется, чтобы приборы подключались при помощи клеммных колодок высокого качества, при этом розетки не используются. Данный вариант подсоединения позволяет увеличивать длину сетевого шнура, использовать плавкую вставку вместо обычных автоматов.

Для монтажа применяются провода сечением от 4 мм2, при условии, что длина менее 12 м. Если используется кабель длиннее, необходимо выбрать сечение до 6 мм2. В этой ситуации для электроприбора устанавливается отдельный автомат.

Выбор сечения кабеля

Возможно подсоединение через розетку, однако следует для этого рассчитать подачу тока от 32 А.

Важно! Приспособление потребляет большое количество электричества, поэтому категорически запрещается подключение к обычным бытовым розеткам. Выполнение правил техники безопасности поможет предусмотреть непредвиденные ситуации.

Выбор и подготовка места установки

  1. Перед подключением устройства следует хорошо продумать место, где расположить его для удобного монтажа к сетевой подачи энергии, учитывая соседство с другими электроприборами:
  2. Поверхность для установки аппарата должна быть оптимально ровной, отрегулировав ножки прибора, нужно обеспечить надежную устойчивость;
  3. Длина сетевого шнура должна обеспечить свободное перемещение приспособления без его отключения;
  4. Нагрев ТЭНа может происходить до 100 градусов, по этой причине размещать устройство возле холодильника не рекомендуется;
  5. Запрещено размещать плиту вблизи пластиковых предметов, чтобы они не расплавились.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.

Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания.

Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

  1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
  2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм2;
  3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
  4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
  5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
  6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Выбор типа соединения

Есть три основных вида соединения, при помощи которых можно привести в работу электрическую плиту. Каждый из них можно применять в частных домах и квартирах, на дачах.

Прямым подключением

Такой вариант является наиболее безопасным, ведь при отсутствии дополнительных кабелей снижается риск того, что техника перегреется. В новостройках строители очень просто решают подобные вопросы: они не монтируют коробки, а просто изолируют кабель.

Схема подключения напрямую

Через клеммную коробку

В новых квартирах есть раздаточные коробки, установленные в кухнях на уровне не ниже 60 см от поверхности пола. Прибор следует монтировать не далее двух метров от нее. Производятся клеммные коробки из качественного металла или прочного пластика.

Данная деталь уже подключена к домашней электросети, остается дело за малым — подсоединить технику. Схема простая и не требует особых навыков. Внутри блока имеется три цветных провода:

  • черный — фаза;
  • синий — ноль;
  • желтый — заземление.
    Обозначение проводов

Подключать жилы к блоку необходимо в соответствие с цветовой гаммой. Ошибиться в такой схеме просто невозможно.

Следует хорошо проверить качество затяжки соединительных винтов, после чего закрыть крышку.

Через розетку

Следующим видом подсоединения электрических приборов к сети является установка розетки специальной конфигурации и с обязательным заземлением.

Сегодня на кухне используют розетки трех основных видов.

  1. Российская разработка с верхним расположением провода заземления, его вход развернут на 90° к остальным двум отверстиям.
  2. Производства Республики Беларусь — здесь все контакты развернуты на 120°.
  3. Европейский вид — два контакта круглого сечения, а заземление плоского и находится внизу устройства. Это устаревший вариант, потому что сейчас многие страны перешли на свои личные виды розеток.

Если нет необходимости делать проводку, то установленную розетку на кухне надо проверить специальным прибором для определения фазы.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию.

УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети.

Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Схемы подключения

Обычно все электроплиты попадают в магазины с уже подключенной розеткой, но бывает так, что требуется подключить ее собственноручно. Это не будет проблемой, если обладать информацией.

Для начала следует понять, как будет осуществляться питание электроплиты, ведь однофазная и трехфазная схема подсоединения будут отличаться. Тут важно понимать, что работать электропечи могут как от розетки 220 вольт, так и от розетки 380 В.

Наиболее распространенной будет 1-фазная схема подключения, поэтому ее сначала и рассмотрим. Вилки тогда будут иметь 3 выхода, где контакт представляет собой фазный кабель, еще один – нулевой, а оставшийся – защитный.

Если уже была проведена установка розетки, то следует найти каждый из указанных кабелей, и к необходимым контактам подключить кабели, расположенные на штекере.

Если розетка еще не подключалась, то крайняя клемма слева будет фазной, крайняя справа – нулевой, а оставшийся вариант будет защитным кабелем.

Следующим шагом является подключение рассматриваемой техники. Человека, который имеет небольшой опыт, целых 6 контактов могут озадачить, но ничего сложного в этом нет. Контакты с обозначением 1–3 и L1–L3 нужны для подключения фазного провода.

Если оно будет однофазным, то между указанными клеммами следует смонтировать перемычку и поставить кабель фазы. Ряд производителей поставляют устройства со смонтированной перемычкой.

Контакты с обозначениями 4–5 и N1–N2 – контакты нулевых выводов устройства. Между ними тоже должна быть перемычка и указанный тип кабеля легко поставить в любой контакт. Тот, что имеет обозначение PE, предназначен для защитного кабеля. Когда все это выполнено, то подключение собственноручно в случае однофазной сети считается завершенным.

Посмотрим, как делать трехфазное подключение правильно. Монтаж розетки для рассматриваемой цели будет несколько отличаться. На штекере и на розетке будет располагаться 5 контактов. А в данном случае 1 провод будет защитным, 1 – нулевым и 3-фазных. Тогда последние будут подключаться к контактам, расположенным друг с другом, сверху будет располагаться контакт нулевого провода, а снизу – для защитного.

Фазные кабели нужно подключить от штекера к выводам 1–3 либо L1–L3. Тут есть важный момент – если производитель смонтировал перемычки между выводами 1–3 либо L1–L3, то их следует демонтировать. Или тогда гарантированно будет короткое замыкание. А защитный и нулевой провод необходимо подключить, как и в прошлом варианте.

Двухфазное подключение

Подобная схема чаще всего применяется в частных домах, но можно ее применить и в квартире, когда проводка состоит из провода с четырьмя жилами. В этом случае перемычку ставим между винтом №1 и L1, вторую — винты N4 и N5, а винт L2 и для заземления остается свободным (см. схема 2N). Как правильно подсоединить провода, показано на фото:

  • желтый провод подключается к перемычке клемм L1 и L2 — это A фаза;
  • красную жилу — к клемме L3, фаза C;
  • синяя обмотка — к перемычке нулевых клемм №4 и 5;
  • зеленый провод — это стандартное заземление.

Пользователям необходимо запомнить, что вилка при таком подключении используется с четырьмя штырями.

Три фазы

Такой вид подключения используется только в частных строениях или домах очень старой постройки, в современных квартирах практически не используется. Внешняя сложность не должна пугать домашнего мастера — реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций.

Устанавливаемый вариант использует кабель нестандартного сечения с количеством жил 4 или 5 шт., при этом применяется только одна шина для нулевых клемм № 1 и 2, жилы необходимо подключать в таком порядке:

  • фаза A — провод желтого цвета подключается к контакту L1;
  • B — контакт L2, жила с обмоткой зеленого цвета;
  • C — L3, провод красного цвета;
  • N — синий провод идет к шине нулевых контактов;
  • заземляющий провод подводится к аналогичной клемме.

Совет! Прежде чем выбрать свой вариант подключения, проконсультируйтесь у специалиста, в дальнейшем это убережет вас от ошибок и позволит выполнить задуманное правильно и с хорошим качеством.

Правила установки

Процесс проведения электромонтажных работ с розеткой особых трудностей не предоставляет. Необходимо иметь начальные знания в электрической технике и уметь работать с инструментами.

Установка включает несколько шагов.

  • Сначала требуется прекратить подачу энергии на кухне и снизить напряжение в электросети до нуля. Для этого следует отключить квартирный либо домовой счетчик.
  • Теперь следует выбрать место для монтажа разъема. Тут следует делать так, чтобы было максимально удобно. Будет лучше, если комбинированная или вообще любая розетка будет располагаться за электрическим устройством сверху или за откидной панелью. Можно это сделать и неподалеку от плиты.
  • Прокладывание провода. Сначала следует подобрать необходимый кабель силового типа. Для этого применяется формула, по которой сумма всех мощностей конфорок и поверхностей для нагрева и духовки должна быть разделена на напряжение, что будет задействовано. Полученный нами результат в ходе таких вычислений будет являться величиной тока, что проходит по кабелю питания при полной нагрузке. Но обычно в рассматриваемых ситуациях применяется 3-жильный кабель с 4-миллиметровым сечением. Данное ограничение является следствием общей мощности потребления не более 7 кВт либо 32 ампер.
  • Установка защитного оборудования. Речь идет об автомате-выключателе силовой категории. Нам потребуется решение на 32 ампера, что будет соответствовать максимальному напряжению в сети при полной загрузке.
  • Перед непосредственным подключением плиты требуется приготовить необходимые инструменты, чтобы они были всегда под рукой – нож, отвертка, штекер, сама розетка и плоскогубцы.
  • Теперь переходим непосредственно к монтажу кухонной розетки. Сначала требуется получить доступ к соединительному узлу такой техники, что расположен на панели сзади. Откручиваем болты, чтобы осуществить ослабление контактов в проводке соединительного типа. Зачищаем провод и проводим разделку жил. Теперь провода с контактами. Следует сказать, что красный является фазой, желтый – землей, синий – нулем.
  • Расключение кабелей. Сначала вскрываем вилочный штекер, путем откручивания крепежного болта снимаем верхнюю часть корпуса. Снизу можно будет увидеть поверхности контактного типа с клеммами. Требуется подключить к клеммам 3 провода, которые отходят от электроплиты.
  • Теперь осуществляем установку розетки. Кухонная розетка монтируется так:
    • осуществляем разметку места, где будет ставить ее;
    • пробиваем в стене дырки, используя перфоратор;
    • осуществляем подключение проводов – ослабляем элементы крепежа, каждая жила присоединяется к необходимому зажиму;
    • теперь на размеченное место ставим розеточную панель и закрепляем болтами.
  • Подключение автомата защиты. Место для его монтажа следует выбирать так, чтобы была возможность быстро его отключить, если потребуется. Установка займет где-то 7–10 минут. Сначала следует установить основу, которая будет удерживать данный автомат – специальную DIN-рейку, а также подсоединить нужные проводники. Точнее, только фазную жилу. Сначала при помощи ножа зачищаем оплетку кабеля и находим провод красного цвета. Его следует рассечь и зачистить кончики. Провода к контактам подсоединяем в соответствии с планом подключения, который есть на автомате-выключателе.

Важным моментом монтажа 32-амперного автомата будет то, что зачищенные кабеля должны иметь определенную длину. Подобные жилы не должны выделяться из группы контактов. Когда автомат подключен, его следует перевести в нулевое положение, после чего включается проводник к электросчетчику, что заводится в распределительный ящик.

Заземление электрической плиты

Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2 категории:

  • наличие общего заземляющего контура;
  • отсутствие заземляющего контура.

В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.

Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования.

При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара. И не забывайте, что электрический ток – источник повышенной опасности, приводящий к нежелательным последствиям.

Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

Чего нельзя делать ни в коем случае

Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.

Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом,  соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.

Источники

  • https://tehnikoved.ru/kuhnya/kuhonnaya-plita/montazh-elektroplity.html
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/silovaya-rozetka-dlya-elektroplity.html
  • https://otlichnyjremont.ru/elektrika/ustanavlivaem-rozetku-dlya-elektroplity-za-1-chas-samostoyatelno. html
  • https://www.asutpp.ru/rozetka-dlya-elektroplity.html
  • https://tehnika.expert/dlya-kuxni/kuxonnaya-plita/kak-samostoyatelno-podklyuchit-elektroplitu.html
  • https://www.asutpp.ru/podklyuchenie-elektroplity.html
  • https://stroy-podskazka.ru/plity-kuhnya/elektricheskie-plity/rozetka/
  • https://YaElectrik.ru/elektroprovodka/kabel-dlya-elektroplity

[свернуть]

Глава 3. Введение в сокеты - Заметки Шичао

Переключить навигацию Заметки Шичао
  • APUE
    • Содержание
    • Глава 1.Обзор системы UNIX
    • Глава 2. Стандартизация и реализации UNIX
    • Глава 3. Файловый ввод-вывод
    • Глава 4. Файлы и каталоги
    • Глава 5.Стандартная библиотека ввода / вывода
    • Глава 6. Файлы системных данных и информация
    • Глава 7. Технологическая среда
    • Глава 8. Управление процессом
    • Глава 9. Отношения процессов
    • Глава 10. Сигналы
    • Глава 11. Потоки
    • Глава 12. Управление потоком
    • Глава 13.Демонические процессы
    • Глава 14. Расширенный ввод-вывод
    • Глава 15. Межпроцессное взаимодействие
    • Глава 16. Сетевой IPC: сокеты
    • Глава 17. Расширенный IPC
  • UNP
    • Содержание
    • Глава 1 Введение
    • Глава 2. Транспортный уровень: TCP, UDP и SCTP
    • Глава 3.Сокеты Введение
    • Глава 4. Элементарные сокеты TCP
    • Глава 5. Пример TCP-клиент / сервер
    • Глава 6. Мультиплексирование ввода-вывода: функции выбора и опроса
    • Глава 7.Опции сокета
    • Глава 8. Элементарные сокеты UDP
  • TCPv1
    • Содержание
    • Глава 1.Введение
    • Глава 2. Архитектура Интернет-адреса
    • Глава 3. Канальный уровень
    • Глава 4. ARP: протокол разрешения адресов
    • Глава 5.Интернет-протокол (IP)
    • Глава 6. Конфигурация системы: DHCP и автоконфигурация
    • Глава 7. Межсетевые экраны и преобразование сетевых адресов (NAT)
    • Глава 8.ICMPv4 и ICMPv6: протокол управляющих сообщений Интернета
    • Глава 9. Широковещательная и локальная многоадресная рассылка (IGMP и MLD)
    • Глава 10. Протокол пользовательских дейтаграмм (UDP) и фрагментация IP
    • Глава 11.Разрешение имен и система доменных имен (DNS)
    • Глава 12. TCP: протокол управления передачей (предварительные сведения)
    • Глава 13. Управление TCP-соединением
    • Глава 14.Тайм-аут TCP и повторная передача
    • Глава 15. Поток данных TCP и управление окнами
    • Глава 16. Контроль перегрузки TCP
    • Глава 17. TCP Keepalive
    • Глава 18.Безопасность: EAP, IPsec, TLS, DNSSEC и DKIM
    • Заголовки
  • GOPL
    • Содержание
    • Глава 1.Руководство
    • Глава 2. Структура программы
    • Глава 3. Основные типы данных
    • Глава 4. Составные типы
    • Глава 5.Функции
    • Глава 6. Методы
    • Глава 7. Интерфейсы
    • Глава 8. Горутины и каналы
    • Глава 9.Параллелизм с общими переменными
    • Глава 10. Пакеты и инструмент Go
    • Глава 11. Тестирование
    • Глава 12. Отражение
  • CSN
    • Содержание
    • Часть 1: Язык
    • Часть 2: Дополнительно
  • ТОС

Структурированная система электропроводки - DIYWiki

Структурированная система электропроводки - это сеть незагруженных кабелей данных, физически установленных в здании или университетском городке и доступная для использования в телекоммуникациях, компьютерных сетях и видео. Структурированная проводка - это гибкая система. Вы можете решить, как вы будете использовать каждый кабель после его установки, и изменить использование кабелей позже, не изменяя установку. В этой статье описаны основы систем для дома и небольшого офиса.

Что мне с этим делать?

Структурированная система электропроводки позволит вам надежно соединить компьютерное и телефонное оборудование вокруг вашего дома. Вы можете:

  • Обмен файлами, папками, принтерами и подключением к Интернету между различными компьютерами
  • Установите телефоны там, где они вам нужны
  • Потоковая передача аудио- и видеофайлов на телевизоры или компьютеры
  • Подключение IP-камер видеонаблюдения и связанных с ними сетевых видеорегистраторов
  • Централизовать средства резервного копирования компьютеров

Почему именно кабель?

В наши дни беспроводных телефонов DECT, Wi-Fi и HomePlug Ethernet вы можете задаться вопросом, зачем тратить силы на прокладку кабеля в доме или офисе. Однако есть ряд преимуществ ...

  • Хорошо установленная система обеспечивает высокую надежность - телефонные звонки без прерываний и помех, а также надежная компьютерная и видеосвязь
  • Скорость намного выше, чем у WiFi
  • Избавление от опасений по поводу безопасности, связанных с радиовещательными технологиями
  • Упрощение управления системой и снижение вероятности неправильных подключений
  • Более аккуратная среда для работы в

Стоимость материалов невелика по сравнению с полученными выгодами, поэтому система хорошо подходит для самостоятельного проекта.

Некоторые из иллюстраций в этой статье взяты из системы «сделай сам» в небольшом офисе / домашнем офисе, где компьютерная сеть начиналась так:

Как это работает

Крупный план патч-панели (щелкните, чтобы увеличить)

Полная структурная система электропроводки имеет набор «слоев». К ним относятся так называемые «входные кабели», доставляющие внешние услуги, такие как телефония и Интернет, к концентраторам, «магистральные кабели», передающие данные между концентраторами, и «горизонтальная кабельная разводка», при которой проводка от концентраторов разветвляется в отдельные места. В типичных домашних или небольших коммерческих условиях у вас будет один концентратор, и в оставшейся части этой статьи мы сосредоточимся на горизонтальной прокладке кабелей.

Базовая конструкция этой части системы представляет собой топологию типа «звезда». Недорогие кабели витой пары проложены от центрального пункта (концентратора) до каждой комнаты, где они могут быть полезны. Каждый кабель оканчивается разъемом RJ45 в месте назначения в комнате и группой разъемов, называемой коммутационной панелью на концентраторе.

Таким образом, система дает вам несколько пар розеток, соединенных спина к спине - одна розетка в вашей комнате, а другая на вашем концентраторе.Какую функцию будет выполнять конкретный кабель, зависит от того, как вы его «исправляете». Патч - это короткий кабель для передачи данных, соединяющий разъем на коммутационной панели с выбранной вами службой, например, с линией офисной АТС или сетевым коммутатором. В комнате вы подключаете телефон или сетевое оборудование. Если позже вы решите, что вам нужно изменить телефонную точку на точку данных или вообще переместить службу в другую комнату, все, что обычно требуется, это новое патч-соединение на коммутационной панели для переназначения розетки.

Дизайн

Стоит потратить некоторое время на разработку, так как материалы дешевые, но сбои и время, необходимое для установки всего этого, лучше всего выдержать только один раз.

  1. Выберите подходящее место для вашего коммуникационного узла. Вам нужно место, к которому легко подключить провод, и которое имеет (или может быть предоставлено) электричество и свет. Что-то вроде шкафа под лестницей часто бывает идеальным. Если подходящего шкафа нет, вы можете прикрепить оборудование к стене и спрятать за крышкой радиатора или (в офисе) купить компактный стоечный шкаф и повесить его на стене на полном виду.
  2. Определите все отдельные места в комнатах, где вы разумно захотите установить телефон, компьютер или аудиовизуальное оборудование, такое как смарт-телевизор, рекордер с жестким диском или спутниковую приставку.
  3. Для каждого местоположения выделите не менее двух кабелей. Если вы ожидаете, что рядом с местом будет сосредоточено много оборудования, выделите больше кабелей.
  4. Подсчитайте количество имеющихся у вас кабелей и выберите патч-панели с достаточным количеством способов для размещения всех ваших кабелей и нескольких запасных.
  5. Выберите коммутаторы Ethernet (и офисную АТС, если таковой используется) с достаточным количеством портов для подключения всего оборудования, которое вы собираетесь использовать с системой - емкость коммутаторов может быть немного меньше емкости системы, поскольку некоторые кабели будут быть альтернативными или незарегистрированными запасными частями для использования в будущем.
  6. Тщательно измерьте расстояние от вашего концентратора до каждой розетки в комнате и запишите это в список. Оставьте достаточно запасного кабеля, чтобы иметь дополнительные 1–1,5 метра на конце втулки и дополнительный метр на концах розеток.
  7. Сложите все длины и решите, сколько кабеля нужно купить. Чтобы упростить установку, лучше всегда иметь как минимум две катушки кабеля. Для структурированной проводки, подобной этой, убедитесь, что вы покупаете кабель с одножильным сердечником, а не многожильный (на самом деле, при необходимости можно использовать твердый провод для создания свободных выводов - при условии, что они не будут постоянно изгибаться).

Принимая решение о прокладке кабеля, старайтесь избегать маршрутов вблизи сетевой проводки и других возможных источников помех, а также кабелей, чувствительных к помехам, таких как соединение проигрывателя виниловых пластинок с усилителем.Если вам нужно подойти к этим кабелям, перекрестите их под прямым углом.

О телефонных станциях

PABX (Private Automated Branch eXchange) не является обязательным, но добавит гибкости вашей телефонной системе, особенно если у вас более одной линии. Любой телефон может обрабатывать вызовы по любой линии, сохраняя при этом конфиденциальность (кто-то, поднимающий другой добавочный номер, не будет подключен к вызову). PABX также является удобным способом интеграции передачи голоса по IP (VoIP). Это может быть очень дешевым способом добавления дополнительных линий к вашей телефонной системе, а также снижения затрат на звонки, особенно если вы совершаете много международных звонков.

В наши дни офисную АТС можно недорого купить у многих поставщиков, включая специализированные телекоммуникационные компании, eBay и т. Д. Вы также можете найти небольшой офис, который модернизирует свою старую аналоговую телефонную станцию ​​до цифровой и выбрасывает аналоговый комплект. Некоторые из них идеально подходят для домашнего использования.

Комплект PABX обычно обозначается как «3 x 8» или «4 x 16» и т. Д. Первое число - это максимальное количество входящих линий, которые вы можете подключить, а второе - максимальное количество отдельных внутренних линий, которые вы можете использовать. ваше здание.Обратите внимание, что вы можете иметь более одной руки на каждом расширении, если хотите. Количество входящих линий будет определять, сколько внешних вызовов вы можете выполнять одновременно. Обратите внимание, что с правильным оборудованием вы также можете использовать VoIP-соединение, как если бы это была входящая линия, что дает дополнительные дополнительные «линии» при небольших затратах или бесплатно.

О VoIP

Voice over Internet Protocol (VoIP) - это технология маршрутизации голосовых телефонных вызовов через Интернет. Популярным примером является Skype, с помощью которого вы можете совершать звонки с компьютера на компьютер по всему миру.Использование Интернет-маршрутизатора с подключением VoIP создаст нечто похожее на новую телефонную линию, но без ежемесячных затрат на аренду. Если у вас есть офисная АТС, вы можете организовать эту линию для обслуживания остальных домашних телефонов так же, как обычные телефонные линии.

Стандарты передачи данных

Для домашней компьютерной сети существует два действующих стандарта: CAT5e и CAT6, причем CAT6 предлагает потенциально более высокие скорости:

  • CAT5e поддерживает скорость передачи данных до 1 Гбит / с на частоте 100 МГц на расстояниях до 100 м на сегмент.Кабели и аксессуары CAT5e дешевле купить и, как правило, достаточно быстрые для любых текущих домашних приложений.
  • CAT6 поддерживает скорость передачи данных до 10 Гбит / с на частоте 250 МГц до 50 м на сегмент. CAT6 может обеспечить некоторую защиту в будущем, но его также сложнее подключить, поскольку кабель менее гибкий. Также обратите внимание, что для надежной работы сети CAT6 на самых высоких скоростях стандарты качества должны быть высокими.

Скорость, достигаемая системой, определяется подключенным к ней оконечным оборудованием, а также компонентами системы.Например, смарт-телевизор может поддерживать только максимальную скорость 100 Мбит / с, и это будет самая высокая скорость, которую может обеспечить гигабитная система для данного конкретного соединения.

Многие современные устройства также поддерживают агрегацию каналов. Это позволяет установить несколько каналов между устройством и сетью для достижения более высокой общей пропускной способности, чем это было бы возможно при использовании одного соединения. Это может обеспечить большую производительность в гигабитной сети CAT5e, чем может показаться на первый взгляд.

Выбор кабеля

Пример 4-парного кабеля

Кабель для системы будет 4-парным кабелем, предназначенным для компьютерных сетей.

Купите фирменный кабель с одножильными медными жилами от известного производителя. Обычно он поставляется в коробках длиной 305 метров (1000 футов). Избегайте использования кабеля с алюминиевым сердечником (иногда обозначаемого как CCA - Copper Clad Aluminium) - он не только хрупкий и с ним очень трудно работать, он часто фактически не соответствует стандарту CAT5e). Вы также можете приобрести кабель CCS (Copper Clad Steel), это тоже плохой выбор.

Для домашних работ стоит потратить немного больше на кабель, покрытый материалом LSOH (Low Smoke Zero Halogen), так как это устраняет многие токсичные пары, которые выделяются, если кабель сгорает в огне.

Выбор шкафа связи

Со стороны ступицы часто помогает установка небольшого стоечного шкафа, чтобы все было собрано и аккуратно. На рынке есть много небольших шкафов, каждый из которых предлагает различную степень роскоши, например, двери из дымчатого стекла, и функциональность, например, съемные двери и рамы. Стандартный промышленный размер стойки для оборудования составляет «19 дюймов» - этот размер представляет собой ширину оборудования, которое можно разместить в стойке. Также существует стандарт «10 дюймов», который встречается гораздо реже, но может быть подходящим для концентратора меньшей структурированной системы электропроводки.Высота шкафа указывается в «единицах» или просто «U», где «U» составляет около 44 мм.

Стеллажные шкафы изготавливаются из пластика и стали:

  • Стальные часто более прочные и качественные, и стоят не больше, чем эквивалентные пластиковые
  • Если вы поместите маршрутизатор WiFi 2,4 ГГц внутри стального шкафа, либо ожидайте, что мощность сигнала упадет примерно на 6–9 дБ, либо используйте маршрутизатор со съемными антеннами, который можно переместить или скопировать за пределы шкафа

Для небольшого офиса / Система домашнего офиса, настенный 10-дюймовый стальной шкаф может подойти.Этот пример имеет высоту 8U и вмещает почти максимальное количество оборудования, которое вы могли бы надеяться разместить в таком небольшом пространстве.

Сверху:

  • 4-портовый коммутатор Power over Ethernet (PoE)
  • 8-портовый коммутатор
  • панель-заглушка для вертикального размещения коммутационных кабелей
  • 12-позиционная патч-панель
  • роутер (вертикально сзади)
  • полка для инструментов или запасных частей
  • блок распределения питания
  • щеточная пластина
  • источник питания для коммутатора PoE (под блоком распределения питания)

Этот пример также включает в себя большинство 10-дюймовых фитингов, которые вы можете ожидать купить.

Для более крупной системы или если вы хотите использовать широкий спектр стандартных аксессуаров для стоек, выберите 19-дюймовую стойку. Второй пример - более сложная конструкция, встроенная в шкаф высотой 12U из стали и стекла:

В этот шкаф входят:

  • 2 x NAS-бокса
  • Вторичный широкополосный маршрутизатор
  • Главный сетевой маршрутизатор
  • Интеллектуальный коммутатор Giagabit
  • 2 патч-панели для структурированной проводки
  • Сетевой ТВ-тюнер и телефонная АТС
  • Блок распределения питания и ИБП

Также есть три антенны Wi-Fi на магнитных основаниях в верхней части шкафа, где вы их не видите.

Выбор сетевых коммутаторов

Для очень маленьких систем коммутатор, встроенный в широкополосный маршрутизатор, может предоставить вам все необходимые розетки. Этот подход действительно зависит от того, находится ли точка входящего подключения для Интернета (обычно главная телефонная розетка или оконечная коробка) достаточно близко, чтобы можно было установить маршрутизатор в своем концентраторе. Для всех остальных систем вам потребуется добавить еще один сетевой коммутатор. Они войдут внутрь шкафа и рядом с коммутационной панелью, чтобы вы могли расположить коммутационные провода напротив коммутатора к коммутационной панели.

Переключатели для небольших систем обычно имеют 4-, 5- и 8-позиционную конструкцию, и их можно положить на полку в вашем шкафу. Доступны более крупные для прямого монтажа в 19-дюймовую стойку. Убедитесь, что выбранный вами выключатель поместится в вашем шкафу. Например, этот 8-позиционный переключатель на несколько миллиметров больше ширины для 10-дюймовой стойки, и для его установки в стойку потребуется переделать металлоконструкции.

Некоторые сетевые устройства могут принимать свою власть по структурированной проводке - примерами являются камеры видеонаблюдения и телефоны VoIP.Технология для этого называется Power over Ethernet (PoE). Для этих устройств вы можете приобрести коммутатор для подачи питания или купить коробки для подачи питания на кабель.

Коммутаторы могут быть неуправляемыми или управляемыми. Все они будут работать без дополнительных усилий с вашей стороны - просто подключите их. Управляемый коммутатор начального уровня добавляет панель управления (обычно это встроенный веб-сервер или некоторое программное обеспечение Windows на диске), где вы можете контролировать систему и применять правила для изменения поведения коммутатора для различных источников трафика.

Строительство

Материалы

Вам понадобятся:

  1. Кабель (партии)
  2. Патч-панель (и)
  3. Розетки RJ45 (для компьютерных сетевых кабелей)
  4. Модульные лицевые панели (при использовании модульных розеток)
  5. Подходящие патронные или задние боксы для лицевых панелей
  6. Сетевой коммутатор
  7. Выделенный шкаф связи или место во встроенном шкафу
  8. Патч-выводы
  9. Дополнительная УАТС
  10. Розетки RJ11 (для телефонных кабелей)
  11. Line Adapter Units (LAU) для телефонов (при необходимости)

Патч-выводы редко стоят того, чтобы делать их самостоятельно, поскольку, если вы будете делать покупки в магазинах, их можно будет купить проверенными и готовыми к работе за копейки.

Специальные инструменты и испытательное оборудование

Проводка для передачи данных по току спроектирована так, чтобы ее можно было собрать с минимальными усилиями с использованием выводов разъема смещения изоляции, «пробиваемых вниз». С кабеля снимается внешняя оболочка, а внутренние провода укладываются в клеммы с цветовой кодировкой. Наконец, вырубной инструмент типа «Krone» вставляет каждый провод в его клемму.

Для сборки системы требуется несколько специальных инструментов и испытательного оборудования. В частности, вам понадобятся три предмета:

  • Инструмент для зачистки кабеля, для снятия внешней оболочки с кабелей
  • Инструмент для вырубки, чтобы вставить провода в их клеммы
  • Тестер сетевого кабеля, показывающий, что провода проложены в правильных местах.

Часто их можно купить в виде набора инструментов в ящике на молнии.Иногда в комплект входит инструмент для обжима разъемов RJ45 / RJ11 - этот инструмент вам не понадобится для проекта, но однажды он может пригодиться.

Лучшие инструменты для перфорации также подрежут проволоку до нужной длины за одно и то же действие. Не снимайте изоляцию с отдельных проводов - клеммы розетки предназначены для разрезания изоляции и выполнения соединения. Стоит приобрести качественный перфоратор. Это будет работать лучше и быстрее, а также будет иметь некоторые дополнения, такие как небольшой крючок для вытягивания проводов, когда вы случайно пробиваете их не к тому контакту!

Инструмент для зачистки кабеля также очень удобен.Они удаляют внешнюю изоляцию с этого типа кабеля без усилий и без риска повреждения внутренних жил. Некоторые кабели имеют нейлоновый шнур внутри внешней оболочки. Вы можете использовать этот шнур для снятия внешней изоляции в качестве альтернативы использованию инструмента для зачистки кабеля.

Тестер сетевого кабеля вступает в игру, когда вы начинаете проверять проводку. Тестер сетевого кабеля состоит из двух коробок - вы подключаете по одной коробке к каждому концу кабеля. В показанном примере вы включаете тестер и наблюдаете, как последовательно загораются светодиоды, показывая, что каждый провод не оборван и подключен в нужном месте.Поставщик сетевого оборудования будет стоить около 30 фунтов стерлингов.

Подготовка кабелей

Во многих случаях будет проще установить кабели в «ткацких станках», то есть пучках предварительно отрезанных кабелей, которые должны следовать определенному маршруту. Таким образом, можно протянуть большое количество кабелей за один раз. Это эффективный способ модернизации структурированной проводки. Если вы производите установку в процессе сборки или ремонта, вам может быть проще протянуть отдельные пары проводов по ходу работы.

Начните с подготовки списка резки. Найдите свободное место и разложите рулетку. Поскольку вы будете прокладывать кабели парами, гораздо проще иметь пару кабельных катушек для работы:

(и это часто помогает использовать разные цвета. Таким образом будет ясно, с каким кабелем пары вы имеете дело в любом месте розетки.

Протяните пару кабелей до длины самой длинной пары в ткацком станке. Затем скрепите их вместе с интервалом в каждый метр или около того, плюс на каждом конце.Наконец, используйте перманентный маркер или другую систему, чтобы пометить каждый конец. Повторение для следующей самой короткой пары и так далее. Если у вас есть группа кабелей, вы также можете склеить их вместе, чтобы сделать связку более управляемой. Если у вас есть место и длинная рулетка, это сделать довольно просто:

Если у вас мало места и вам нужно свернуть кабели вскоре после резки, или у вас нет достаточно длинной рулетки, используйте маркеры длины, напечатанные на каждом метре сбоку кабеля:

После того, как все кабели для определенной группы собраны вместе и заклеены лентой, можно аккуратно свернуть их для хранения до установки.

Установка кабельного жгута

Следующее задание - прокладка кабеля в доме. Многие методы, описанные в статье «Электромонтаж», можно использовать в качестве руководства.

Розетки

Следующий этап - установка всех розеток и патч-панелей. Задача не сложная, но она может повторяться! Иногда помогает сначала выполнить монтаж всей розеточной коробки, чтобы вы могли сосредоточиться на самом подключении за один раз.

Комнатные терминалы могут быть либо небольшими модульными лицевыми панелями с одной дополнительной принадлежностью:

, которые устанавливают пару розеток рядом, или для комнат, требующих большего количества подключений, используйте широкие многосторонние подключения:

Шкаф или узел связи

Все кабели от розеток вокруг дома возвращаются к центральному концентратору связи в виде ряда жгутов:

Подключение

Каждая пара жил кабеля скручена вместе.Это фундаментально для работы кабеля при передаче данных на высокой скорости. При заделке каждой пары рекомендуется раскручивать ровно столько, сколько необходимо. Это помогает сохранить помехозащищенность кабеля.

Убедитесь, что вы подключили нужные провода к нужным клеммам. Отдельные провода должны быть расположены в правильной последовательности, чтобы пары оставались вместе.

Чтобы добавить немного сложности, существует несколько стандартов для схем подключения. Наиболее распространенные из них называются EIA 568A и 568B.Вы можете выбрать любой стандарт, но вы должны использовать один и тот же стандарт на обоих концах любого одиночного кабеля. По возможности используйте один стандарт для всей установки.

Вариант B становится все более популярным в Великобритании - вы можете обнаружить, что некоторые аксессуары имеют маркировку / цвет только для этого стандарта. Если вы используете вариант B, вам нужно только запомнить «оранжевый к клемме 2», и все остальные провода к клеммам будут понятны, если посмотреть на этикетку рядом с клеммами.

Имейте в виду, что разные производители используют разные последовательности для клемм. Например, последовательность клемм для удлинителя кабеля может отличаться от последовательности на розетке и снова отличаться от последовательности на коммутационной панели. Если вы не торопитесь, все будет в порядке.

Подключение розеток

Правильные (справа) и неправильные (слева) маршруты проводов в розетку RJ45

Для начала снимите примерно 50 мм внешней оболочки.

В большинстве розеток есть место для фиксации кабельной стяжки и, таким образом, удержания кабеля в розетках.Сначала установите эту кабельную стяжку, прежде чем заделывать отдельные провода. Осторожно натяните кабельную стяжку вокруг оболочки, достаточно туго, чтобы кабель не выскользнул, но не повредив провода внутри. Затем вставьте восемь проводов в розетку и пробейте их. Постарайтесь оставить достаточно провисания проводов, чтобы можно было проткнуть их второй раз, если вы сделаете ошибку или сломаете одну.

Удлинение кабеля

Самая распространенная ошибка - это обнаружение, что вы обрезали кабель слишком коротко - обычно в результате необходимости избежать каких-либо невидимых препятствий в структуре здания.В этих случаях небольшие распределительные коробки с перфорацией позволят сделать надежное соединение, чтобы вы могли прикрепить удлинитель.

Подключение патч-панели

Подключение к задней части коммутационной панели Электропроводка коммутационной панели - альтернативная прокладка кабеля

Внимательно изучите инструкции или маркировку, прилагаемую к коммутационной панели, поскольку разные производители используют разные обозначения для разъемов на задней панели. В проиллюстрированных здесь примерах одна панель использует один блок выводов для каждого разъема RJ45.Другая панель разделяет проводку для каждого разъема RJ45 между двумя блоками.

У вас, вероятно, закончится место для всех кабелей, особенно если вы подключаетесь к каждой розетке, но постарайтесь удалить минимум оболочки кабеля и сохранить как можно больше скручивания пары. Это поможет оптимизировать работу системы.

Ввод системы в эксплуатацию

Маркировка

Когда подключение завершено, вы можете либо пометить патч-панель названиями расположения удаленных розеток, либо просто пронумеровать каждую настенную розетку в соответствии с номером на патч-панели.Главное, убедиться, что вы можете связать конкретную розетку с соответствующей патч-розеткой.

Проверка и поиск неисправностей

В этом разделе описывается, как перед вводом системы в эксплуатацию убедиться, что все соединения выполнены и в нужных местах. Задача проверки работоспособности проводки и выяснения того, соответствует ли система определенному стандарту (например, CAT5e), требует специального испытательного оборудования и выходит за рамки данной статьи.

Сетевой кабель имеет два конца и восемь проводов внутри, то есть всего 16 окончаний.Даже в скромной системе с восемью сетевыми кабелями будет 8 x 16 = 128 оконечных устройств, так что шансы построить идеальную разводку с первой попытки очень низки.

Используйте тестер сетевого кабеля, чтобы протестировать систему перед ее использованием. Электропроводка Ethernet имеет определенную степень отказоустойчивости, и гигабитное соединение с использованием всех восьми проводов будет работать на более низкой скорости, если в кабеле есть пара неисправностей проводки. Тестер сетевого кабеля покажет вам эти неисправности и позволит исправить их.

Некоторые управляемые коммутаторы включают функцию диагностики кабеля, и эта функция может быть полезна в дополнение к тестеру сетевого кабеля. Функция диагностики не заменит тестер, но сообщит вам дополнительную информацию, такую ​​как длина кабеля от переключателя до подключенного устройства или до разомкнутой цепи.

Для тестирования системы подключите тестер сетевого кабеля к каждому кабелю по очереди и следите за светодиодами. Если кабель выходит из строя, сначала поищите провода, которые пробиты не полностью, провода, которые вы оборвали, рядом с клеммой, а также провода в неправильном месте.Большинство отказов, показанных сетевым тестером, можно устранить, просто повторно подключив неисправный провод.

Более неприятная проблема возникает, если вы физически повредили кабель во время установки. В этом случае вам нужно будет протянуть другой кабель, или принять потерю розетки в этом положении, или посмотреть, сможете ли вы восстановить некоторые функции, используя рабочие пары.

Некоторым приложениям не нужны все четыре пары в кабеле. Например, аналоговый телефон использует одну пару, а Ethernet 10/100 Мбит / с использует только две пары.Таким образом, можно использовать неидеальный кабель для подтверждения функциональности для приложения:

  • Если вы хотите, чтобы компьютер и телефонная точка были вместе, вы можете использовать поврежденный кабель для телефонного соединения
  • Если вам нужны две точки Ethernet в одном месте, но требуется только скорость 100 Мбит / с, вы сможете найти достаточно пар из двух кабелей, чтобы получить два рабочих соединения с использованием четырех из восьми пар.

Эти действия могут сэкономить время при подключении новых кабелей, но за счет снижения гибкости системы.Записывайте любой «импровизированный» ремонт, который вы делаете.

Использование системы

Использовать структурированную систему подключения несложно. Подключите каждое устройство к ближайшей розетке и добавьте коммутационный провод к концентратору, чтобы подключить разъем на коммутационной панели к его обслуживанию. Таким образом, соединение, выполняемое коммутационным проводом, определяет назначение конкретного системного кабеля, и вы можете изменить это назначение по своему желанию в будущем, установив другое соединение.

Данные

Подключите ваше устройство Ethernet к ближайшей розетке с помощью соединительного вывода RJ45 - RJ45.На конце концентратора используйте короткий соединительный провод (также RJ45 - RJ45) для подключения гнезда на коммутационной панели к сетевому коммутатору.

Телефония

LAU для подключения телефона к разъему RJ45

Для подключения аналоговых телефонов в системе обычно используется только одна пара проводов.

Многие современные телефоны будут успешно работать с такой двухпроводной системой - пристальный взгляд на вилку на их проводе часто показывает, использует ли устройство только два провода. В противном случае вы воссоздадите провод звонка в точке использования, используя подключаемое устройство, называемое Line Adapter Unit (LAU).

Разъем, который вам нужен на телефонном проводе, зависит от имеющегося оборудования, но обычно вы будете использовать обычный штекер типа BT, если вам нужен LAU, и штекер RJ45 или RJ11, если нет.

Использование только одной пары позволяет избежать одной из проблем, связанных с подключением к выделенным телефонным телефонным розеткам, когда третий несимметричный провод (провод звонка) улавливает нежелательный шум при передаче от одной розетки к другой.

Необходимый патч-провод в концентраторе также зависит от вашего оборудования:

  • Если вам необходимо подключиться от коммутационной панели к розетке BT, вы можете использовать провод, поставляемый с большинством маршрутизаторов xDSL и модемов коммутируемого доступа.Этот вывод имеет штекер BT на одном конце и штекер RJ11 на другом. RJ11 (представляющий собой просто более узкую 6-контактную версию вилки RJ45) будет вставлен непосредственно в гнездо RJ45 на коммутационной панели.
  • Многие устройства PABX представляют свои внутренние линии на разъемах RJ11. Если вам необходимо подключиться от коммутационной панели к офисной АТС, используйте провод RJ11 - RJ11 или RJ11 - RJ45, чтобы он соответствовал розеткам на офисной АТС.

Аудио / видео

Также можно отправлять аудио и видеосигналы по структурированной проводке.Для этого вам понадобится пара устройств «Балун» для преобразования сигналов в подходящие для передачи форматы и обратно. eBay часто может быть источником недорогих устройств!

Альтернативный способ передачи видео по сети - использование медиаплеера. Обычно они подключаются к телевизору и центральному компьютеру или хранилищу файлов и транслируют аудио- и видеофайлы с него на телевизор. На практике с ними можно обращаться точно так же, как описано выше для подключений к данным.

Также обратите внимание, что все большее количество телевизоров также имеют подключения к Ethernet.Во многих случаях это позволит им транслировать контент с других устройств в вашем доме, которые поддерживают стандарт DLNA для передачи контента. Таким образом, вы также сможете получить доступ к онлайн-сервисам, таким как iPlayer и YouTube, напрямую через ваше интернет-соединение. Если вы планируете транслировать HD-контент со своих компьютеров / медиасерверов, то кабельное соединение является идеальным, поскольку оно не страдает от ограничений скорости передачи, которые могут испортить удовольствие от потоковой передачи HD-записей через Wi-Fi.

Разделение телефонных сигналов

Иногда бывает удобно разделить сигнал и направить его на несколько сокетов.Скажем, например, при подключении телефонной линии к нескольким точкам без использования PABX. Это можно сделать, просто используя запасные патч-сокеты на патч-панели. Соедините вместе контакты 4 и 5 (обычно это пара синей / синей полосок) трех (или более) запасных розеток. Подключите входящую телефонную линию к одному из них, а затем «закольцовывайте» остальные к розеткам по всему дому, как требуется, просто замкнув одну из «разделенных» розеток на коммутационной панели на требуемую коммутационную розетку порта.

Обратите внимание, что это (обычно) практично только для использования в телекоммуникациях, а не для передачи данных.

См. Также

Внешние ссылки

Учебное пособие по изготовлению модуля

Eurorack (4) - подключение

Перейдем к последней части нашего самостоятельного изготовления евростаток. Печатная плата спроектирована и протестирована, изготовлена ​​передняя панель с наклейкой и держателем платы. Последнее, что нужно сделать, это электрически соединить плату со всеми панельными устройствами. Здесь много места для ошибок, поэтому я рекомендую работать медленно и придерживаться схем (или планов подключения).

Перед монтажом…

… получите все устройства, монтируемые на панели, проверьте их значения и отметьте их функции. Нет ничего хуже, чем запустить ваш ванильный модуль и подумать: «Резонансный горшок работает странно. Я действительно использовал обратный журнал 50k? ». Таким образом, у вас будет на одну проблему меньше.

Все части передней панели с обозначением их функции

Поместите печатную плату в установленный держатель печатной платы и проверьте приблизительное расстояние между самым дальним элементом панели и контактной площадкой печатной платы, затем добавьте 50 мм.Для проводки на передней панели я обычно использую провода диаметром 200 - 250 мм, а затем при необходимости обрезаю / зачищаю их.

Чтобы избежать ошибок (и ускорить отладку) я использую простые правила:

  • синий провод всегда GND,
  • красный провод всегда + V; (-V не очень часто встречается на передней панели, и я не хочу тратить зря определенный цвет),
  • желтый провод - входной или выходной сигнал, т.е. все аудио и CV, подключенные к гнездам,
  • сгруппированных подключений (ф.е. к одному, трехконтактному потенциометру) должны использовать четко разные цвета, например. черный, белый, зеленый (осталось не так много цветов) - так вы можете легко их отследить, так как распространенная ошибка включает переключение центра и бокового вывода.

Чтобы провода были аккуратными при подключении к передней панели, я просто использую канцелярскую скрепку и беру только тот провод, который мне нужен.

Печатная плата с припаянными проводами

Печатная плата к фиксирующему пакету держателя - винты 10 мм, гайки, пружинные шайбы (плоские тоже подойдут) и пластиковые распорки 2 мм (чтобы сторона пайки печатной платы не касалась проводящего алюминиевого листа).

Печатная плата к фиксирующему пакету держателя

Теперь нам нужно все собрать. К сожалению, все горшки имеют диаметр 17 мм (16 мм + 1 мм антипылевого пластикового покрытия) и там действительно плотно. Чтобы иметь возможность припаять потенциометр DECAY (тот, что вверху слева), я не установил потенциометр FILTER (он должен находиться между DECAY и OUTPUT), чтобы иметь свободный путь к клеммам DECAY pot. Это не проблема для потенциометров TUNING (переключатель под ним маленький) и OUTPUT (много места под ним, но их также можно повернуть для лучшего доступа).

Все детали на месте, давайте подключим!

Электропроводка!

Теперь мы готовы подключить модуль! Всего 2 гнезда, 4 горшка и переключатель - довольно простая задача. Также 2 межсоединения на передней панели. Дополнительной схемы подключения нет, поэтому вам нужно читать все по схеме. Поскольку монтируемые на панели элементы находятся вне печатной платы, их соединения иногда странным образом отмечены на схеме. Обычно вы ищите соединения между двумя частями передней панели (потенциометр / разъем / переключатель / светодиод) - иногда показываемые прямым образом ( зеленый ) или как соединение по умолчанию с помощью символов линий электропередач (заземление, V + и т. Д., Отмеченных на схемы с синий ).

Схема барабана Kraft с отмеченными соединениями

Остальное на соединениях несложно - только клемма компонента, установленного на передней панели, к контактной площадке печатной платы. Я всегда использую лист с описанием небольших гнезд, который я сделал несколько лет назад, чтобы случайно не переключить соединения.

Первый шаг - разводка разъема

Сначала я припаял провода разъема, затем потенциометр OUTPUT. Двигаться в одном направлении удобно, ведь для паяльника всегда достаточно места. Затем я припаял зеленый провод к разъему DECAY, но заметил, что есть также синий GND, который должен пройти через потенциометр FILTER (так что мне все равно пришлось его установить).Сама разводка - почти чистая импровизация 🙂

Проводка завершена примерно на 50% (ВЫХОД временно повернут для облегчения доступа)

Почти готово…

Завершено на 90% и продолжается подсчет…

Держатель светодиода триггера

Не хватает одного - триггерного светодиода. Он находится между потенциометром DECAY и TUNING, и для его исправления требуется небольшое усилие. Обычно я использую небольшую универсальную печатную плату и приклеиваю ее к задней части горшков с помощью двусторонней липкой ленты (или просто термоклея).Таким образом, вы сможете позже разобрать светодиод.

Универсальная печатная плата, 2 мм светодиод и некоторые основные инструменты

Давайте подготовим держатель светодиода с основными инструментами. Для резки печатной платы я всегда использую острый сегментный нож (Olfa L-5 (~ 10 евро) с лезвиями Black Series) и стальную линейку. Всего несколько прямых разрезов с обеих сторон, и вы легко сможете сломать любую печатную плату.

Вырезал и отпилил печатную плату со светодиодом

Сначала я вставил светодиод в отверстие на передней панели, затем вставил на него печатную плату и припаял. Таким образом, расположение светодиода будет идеальным, но вы должны быть осторожны, чтобы не повредить наклейку с водной горкой!

Установка и пайка светодиода триггера

Теперь отметьте заземление светодиодов (обычно * более короткую клемму), разрежьте обе ножки и согните их в петли - это упрощает пайку проводов.

* однажды случилось небольшое приключение со светодиодами SMD. Согласно даташиту анод отмечен зеленой полосой, и я их так разместил. Я закончил с припаянными назад почти 40 светодиодами 🙁 Теперь проверяю каждый припаянный светодиод тестером.

Маленькие петли для облегчения пайки

Последнее - припаиваем светодиод и приклеиваем плату к горшочкам (или нет, если светодиод держится сам по себе). Согласно схемам, анод идет на + V ( красный провод ), а катод на коллектор транзистора через резистор.

Поставил и припаял светодиод

Последние штрихи

Все провода подключены. Это хорошее время, чтобы проверить их еще раз (я люблю проверять!). Посмотрите на клеммы потенциометра, может два из них закорочены (бывает довольно часто).

Теперь действительно почти готовый модуль!

И последнее - застегните провода, чтобы ваш модуль выглядел еще более профессионально. Также можно поставить ручки потенциометра. Я использую 10 мм алюминиевый корпус типа GSL10 , у них отличное соотношение цена / внешний вид.Всего 0,3 евро за штуку.

Архивирование завершено!

Доступ к паяльной стороне печатной платы прост, если вы хотите устранить неисправность модуля или просто изменить его.

Последнее касание 🙂

Модуль готов!

Готовый модуль евроркашки Kraft Drum!

Я бы не сказал, что он построен как танк, но почти все мои модули выдержали испытания на падение с высоты 2 метров, проведенные моим котом (по имени Тоторо).

Редкое фото Tototo, проводящего тесты на устойчивость к царапинам корпуса модульного синтезатора

Теперь вам нужно пойти и сделать несколько электрических тестов, но это уже другая история…

Ура

Джек

Телекоммуникационные продукты

1.Описание ЖК-дисплея и клавиатуры
Новая электронная телефонная система LC Gate - абонентский телефонный блок состоит из пользовательского интерфейса с одним ЖК-дисплеем и клавиатурой. Подробности этих частей показаны ниже.
a) 2-строчный, 16-символьный ЖК-дисплей

Используемый здесь ЖК-дисплей представляет собой буквенно-цифровой символьный дисплей с двумя строками по 16 символов в каждой.
б) Клавиатура

• Клавиатура состоит из 6 клавиш и двух светодиодов. Из шести клавиш четыре являются клавишами направления - ВВЕРХ, ВНИЗ, ВЛЕВО и ВПРАВО.Две другие клавиши - ENTER и ESCAPE.

• Клавиши ВЛЕВО и ВПРАВО используются для выбора положения курсора. Они включены для операций установки времени, даты и идентификатора станции.

• Клавиши ВВЕРХ и ВНИЗ используются для прокрутки пунктов меню, а также для редактирования буквенно-цифровых символов при операциях установки времени, даты и идентификатора станции.

• Клавиша ENTER используется для выбора операции, отображаемой в строке 2 ЖК-дисплея.

• Клавиша ESCAPE используется для выхода из меню или отмены любой выполняемой операции.

Один светодиод используется для подтверждения нажатия клавиши на клавиатуре. Он мгновенно мигает при обнаружении ключа.
Другой светодиод используется для индикации текущего состояния часов путем переключения светодиода на каждую 1 секунду.

2. Состояние ожидания

На ЖК-дисплее в состоянии ожидания отображаются дата и время на линии 1 и идентификатор станции на линии 2.Ниже приведен пример дисплея.

Примечание. Идентификатор станции - это строка из 16 символов, состоящая из 16 буквенно-цифровых символов без пробелов между ними. Эта же строка используется в именовании файлов аудиозаписи.

Когда дисплей находится в состоянии «незанято», он отображает сообщения о ходе вызова на линии 2 и возвращается к экрану «Station Id», когда нет текущих вызовов. Примеры изображений показаны ниже.

Другие строки, которые отображаются для других состояний вызова:

«Вызов ВСЕХ ...»
«ВСЕ отключены»
«Шлюз с ответом x» и
«Вызов Gx завершен».

3. Главное меню

Следующие пять пунктов главного меню доступны пользователю.

"'Воспроизвести голосовой файл"
"' Установить идентификатор станции"
"'Установить время"
"' Установить дату"
"'Копировать все на USB"


Примечание: обратите внимание, что всем пунктам главного меню предшествует символ апострофа в качестве первого символа.


4. Воспроизведение голосовой записи

• Когда дисплей неактивен, нажмите клавишу «ENTER», чтобы войти в главное меню в строке 2.
• Используйте кнопку «ВВЕРХ» или «ВНИЗ» для прокрутки пунктов главного меню в строке 2.Пункты меню, указанные выше, будут отображаться один за другим в строке 2 для выбора пользователя.
• Используйте «ENTER», чтобы выбрать текущий основной элемент, отображаемый в строке 2.

Примечание: Нажмите кнопку «ESC», чтобы выйти из главного меню и установить режим ожидания дисплея.

Когда в строке 2 дисплея отображается «’ Play Voice File », нажмите кнопку ENTER, чтобы войти в меню воспроизведения. Пользователю будут предоставлены следующие два варианта в зависимости от состояния операции.

ПРИМЕЧАНИЕ : Убедитесь, что динамик включен для воспроизведения.

Если с момента включения (или сброса) устройства записан хотя бы один вызов, пользователю также будет предоставлена ​​возможность воспроизвести последнюю запись. В противном случае он позволяет выбирать только сохраненные записи. Когда на дисплее отображается «Play latest rec?», Нажатие клавиши ENTER запускает воспроизведение последнего записанного голосового файла. Во время воспроизведения дисплей будет таким, как показано ниже.

ПРИМЕЧАНИЕ: Нажатие клавиши ESC прекращает воспроизведение записи голоса.

Когда «Воспроизвести сохраненную запись?» выбрана опция, она начинается с отображения первой записи / имени файла из сохраненных голосовых записей. Имя файла отображается без идентификатора станции, как показано ниже. Когда нажата кнопка ENTER, отображаемый файл выбирается для воспроизведения, и дисплей будет таким, как показано ниже

ПРИМЕЧАНИЕ : Если нет доступных голосовых записей, то об этом будет сообщено оператору как «Файлы не найдены!».
ПРИМЕЧАНИЕ: Голосовые записи / файлы хранятся в формате файла WAV со следующим именем файла

Формат

: <Идентификатор станции> _YYYYMMDD_HHMMSS_ _G
Пример: LucknowLCGate1_20120729_102348_Out_G2

После завершения воспроизведения выбранного файла отобразится сообщение «Готово!» как показано ниже.

Затем оператору разрешается выбрать следующий файл из списка файлов, доступных в устройстве.

ПРИМЕЧАНИЕ: При нажатии клавиши ESC воспроизведение записи голоса прекращается.
ПРИМЕЧАНИЕ: Если во время воспроизведения инициируется какой-либо входящий / исходящий вызов, воспроизведение будет немедленно прекращено.

Если файлов для отображения больше нет, на дисплее отображается «Конец записей !!».

5. Установка идентификатора станции

Нажмите кнопку ENTER в строке 2 дисплея, как указано выше, чтобы установить / отредактировать идентификацию станции. Он показывает текущий идентификатор станции устройства и позволяет пользователю редактировать каждую позицию / символ Line2.

Курсор отображается как мигающий символ (или как пробел). Положение курсора можно выбрать с помощью клавиш ВЛЕВО или ВПРАВО. Символ в позиции курсора можно изменить, нажимая клавиши UP или DOWN. В следующей последовательности разрешены только буквенно-цифровые символы и «пробел».
0, 1, 2, .. 9, A, B, C,…. X, Y, Z, a, b, c,…. x, y, z и «пробел»
После ввода / редактирования необходимого идентификатора станции его можно установить, нажав клавишу ENTER.Новый идентификатор будет использоваться для голосовых имен файлов, а также для отображения в состоянии ожидания.
ПРИМЕЧАНИЕ. В идентификаторе станции не допускается использование пробелов. В качестве идентификатора станции принимаются только символы до первого пробела.
ПРИМЕЧАНИЕ. Идентификатор станции может состоять максимум из 16 буквенно-цифровых символов.

6. Время установки

Нажмите кнопку ENTER в строке 2 дисплея, как указано выше, чтобы установить / отредактировать единицу времени. Он отображает текущее время внутренних часов реального времени (RTC) устройства.Затем пользователю разрешается редактировать время, как показано ниже.

ПРИМЕЧАНИЕ. Время всегда в 24-часовом формате.

Используйте клавиши ВЛЕВО и ВПРАВО для выбора цифры для редактирования. Курсор отображается в виде мигающего символа. Используйте кнопки ВВЕРХ и ВНИЗ для выбора числа от 0 до 9. После ввода необходимого времени нажмите ENTER, чтобы установить внутреннее время RTC с этим значением.То же самое будет отображаться на дисплее в состоянии ожидания дисплея.

7. Установка даты

Нажмите кнопку ENTER в строке 2 дисплея, как указано выше, чтобы установить / отредактировать единицу даты. Он отображает текущую дату внутренних часов реального времени (RTC) устройства. Затем пользователю разрешается редактировать дату, как показано ниже.

8. Копирование голосовых записей на USB-накопитель

Нажмите кнопку ENTER в строке 2 на дисплее, как указано выше, чтобы начать копирование внутренних голосовых записей на запоминающее устройство USB.Сначала он пытается обнаружить USB-устройство, если оно подключено к разъему USB-A, расположенному на задней стороне телефонного блока станции. Во время этого процесса на дисплее отображается состояние, показанное ниже.

Возможно, отсутствует доступное устройство или устройство памяти с файловой системой FAT. Если действительное устройство обнаружено, оно начинает копировать внутренние файлы WAV один за другим на устройство. На дисплее отображаются эти состояния, как показано ниже.

Во время успешного копирования файлов он показывает номера файлов, которые копируются на USB-устройство.После того, как копирование всех файлов будет выполнено, появится подтверждение и запрос на отключение USB-устройства от разъема, как показано ниже. Если копирование прерывается входящим / исходящим звонком, пользователю будет сообщено об этом, как показано ниже.

ПРИМЕЧАНИЕ: Убедитесь, что USB-накопитель отформатирован с файловой системой FAT и достаточно свободной памяти для копии голосовых записей.

MIKE WIRING GUIDE

MIKE WIRING GUIDE

CBCI ДОМ

ПРИМЕЧАНИЕ: Следующее взято из нашей популярной книги, «ЭКСПЕРТ ОТВЕРТКИ» РУКОВОДСТВО ПО ВЫКЛЮЧЕНИЮ И ВОССТАНОВЛЕНИЮ РАДИО CB. Это всего лишь небольшой образец полезной информации вы найдете там. Проверьте это!

КАК ПОДКЛЮЧИТЬ ЛЮБОЙ ОБЫЧНЫЙ ИЛИ СИЛОВОЙ МАЙК К (ПОЧТИ) ЛЮБОЙ CB

Это обсуждение проводки предполагает, что у вас нет схемы для радио, или нет информации для микрофона.

Подключение любого нового микрофона к CB выполняется в три этапа:
1. Определите, какой контакт на гнезде микрофона радиомодуля выполняет какую функцию (TX, RX, Audio, Ground) на самом CB.
2. Определите, провод какого цвета на новом или отремонтированном микрофоне выполняет ту же функцию.
3. Уметь аккуратно припаять и изолировать эти провода на соответствующих контактах нового вилка.

Прежде чем вы начнете, вы должны знать, использует ли выключатель реле или электронное переключение между TX и RX.Очевидный способ - посмотреть на главное шасси реле. Или же во время прослушивания сигнала отключите микрофон. Если ты еще что-то слышишь, это реле переключено. Если динамик не работает, но измеритель S / RF все еще показывает сигнал там, у вас электронное или диодное переключение. Если ваш CB имеет только 3-контактный гнездо для микрофона (Пирс-Симпсон, некоторые Робины и т. д.), это явная раздача того, что CB реле переключается, поскольку для электронного переключения требуется не менее четырех проводов.

Поскольку диоды дешевле реле, в настоящее время почти все выключатели используют их.Некоторые старые 23-канальный AM, все старые 23-канальные SSB и 40-канальные SSB первого поколения (Cobra 138 / 139XLR и др.) Использовали реле. Сегодня все буровые установки используют электронный T / R переход для экономии производственных затрат.

Релейное переключение обычно проще подключить, потому что вам нужно всего три соединения: Майк Аудио, Земля и Ключевая линия TX, которая активирует реле при заземлении.

Электронная коммутация использует четыре провода: общая земля, Mike Audio, TX Keyline, переключается на TX, когда заземлено, и линия динамика RX, которая открывает динамик на TX, чтобы предотвратить визг обратной связи.

Эти три или четыре соединения не зависят от количества контактов на CB разъем. Например, если ваш CB имеет один из 5-контактных или 6-контактных гнезд типа DIN розеток, фактически используются только три или четыре контакта. Производители используют самые дешевые запчасти, которые они могут найти. Если они получат хорошую сделку на миллион разъемов DIN они будут строить радиостанции с ними, вместо улучшенной 4- или 5-контактной вилки с резьбовой накидной гайкой.

Для начала выясните, какой штифт на гнезде микрофона что делает.Вам понадобится настоящий антенну или манекен, зажим или кусок оголенного провода и, возможно, Омметр.

Метод № 1 - С использованием омметра

ПРЕДУПРЕЖДЕНИЕ: Выключите радио при использовании омметра; ты можешь взорвать измерителя, случайно подав на него напряжение по шкале сопротивления!

1. Используйте диапазон сопротивления Rx1. Подключите один испытательный провод к ЧЕРНОМ проводу питания, идущему от CB или скользящее крепление, или контакт [-] в гнезде постоянного тока радиостанции базовой станции. На базовой станции, на которой розетка постоянного тока не имеет отметок [+] и [-] символы, вам придется снять крышку. Внутренняя часть розетки постоянного тока будет часто используйте стандартные КРАСНЫЙ [+] и ЧЕРНЫЙ [-] провода к корпусу, чтобы направлять вас.
2. Оставьте один провод омметра на ЧЕРНОМ или [-] проводе или контакте. Прикоснитесь к другому Пробник омметра ко всем контактам гнезда микрофона. Вы найдете одну или две булавки которые заставляют измеритель полностью отклоняться до 0

W . Это указывает на короткое замыкание постоянного тока (т.е., обрыв) между ЧЕРНЫМ проводом питания и розеткой булавка, которую вы тестируете. Другими словами, это Земля. По типу DIN гнезда отверстия слишком малы, чтобы вставить щуп, поэтому вам придется оголите провод в отверстия гнезда по мере продолжения. Или зондировать изнутри сокет, если вы можете добраться до соединений на нем.

Хорошо, вы уже нашли заземление или «общее» соединение. Сразу же нарисуйте эскиз розетки, используя ее выемку в качестве ориентира.отметка общий вывод, который вы только что нашли. На рисунке 1 показана нумерация контактов для многие из наиболее распространенных разъемов CB для микрофонов.

Примечание: При зондировании с помощью VOM на штырях микрофона электронного переключенного радио, вы можете коснуться одного контакта, который издает небольшой треск в CB оратор. И показывает сопротивление в несколько Ом. Это очевидный признак линия RX. Отметьте это на своем эскизе. Вы также можете подтвердить это на шаге 4. ниже.

3) Снимите омметр и включите выключатель.Теперь прикрепите зажим или кусок оголенного провода к общему контакту, который вы нашли на шаге 2. Начало прикоснувшись другим концом провода или зажима к остальным контактам, что просходит.
4) В радио с электронной коммутацией вы увидите следующее: касание одного контакта будет управлять динамиком ресивера. Запиши это. Другой штифт будет ключом передатчик, о котором вы знаете:

светится сигналом TX
Ярко светится фиктивный свет нагрузки / модуляции
слышит мертвую несущую на другом CB, настроенном на тот же канал.
Это линия TX. Запиши это.

Если вы слышите визг или жужжание, отпустите провода; ты либо нашел линии Audio (Mike) или закоротили линию Mike на линию динамика (RX). Предполагая вы нашли общий, RX и TX в шагах выше, единственное, что осталось на типичный 4-контактный разъем должен соответствовать линии Audio или Mike, так что готово!

На 5- или 6-контактном разъеме DIN найти линию Mike будет немного сложнее. Вам нужно сначала найти линию TX, как описано выше.Слушайте на другом CB настроен на тот же канал, пока вы касаетесь пальцами оставшихся контактов разъема. Затем нажмите CB, который вы пытаетесь подключить; вы обнаружите, что касаясь Майка или звуковая линия вызывает легкий гул на мертвой несущей при прослушивании на другой набор.

5) В выключателе с релейной коммутацией перемычка общего провода правильным контактом приведет к включению Техас. Затем вы можете использовать метод гудения / пальцев, описанный выше, чтобы найти линию Майка. Несколько в старых установках с релейной коммутацией использовался небольшой экранированный кабель между разъемом микрофона и основным шасси, мертвая распродажа, что это линия Майка и Земля.

Новое поколение (Cobra 148GTL, Uniden Grant, Galaxy, RCI и т. Д.) Использует электронные исключительно переключение (диоды дешевые!) и обычно имеют 4-, 5- или 6-контактный микрофон Розетки. Требуется всего 4 провода, но большие розетки часто означают, что один вывод может быть заземлен. В этих моделях одно заземление является заземлением общей цепи и другой - земля или заземление шкафа. Это помогает разрушить потенциальную землю петли, которые могут вызвать визг или другие случайные колебания.Во всяком случае только четыре провода действительно нужны. Некоторые модели включают дополнительные провода и контакты для удаленного функции управления, такие как CH. Переключение вверх / вниз.

Метод № 2 - Без использования омметра

Без VOM вам придется использовать перемычки методом проб и ошибок. За электронное переключение точно так же, как описано выше, но без преимущества уже зная общую связь.

Начните с соединения любых двух контактов гнезда микрофона и посмотрите, что произойдет.Предположим они задействуют TX. Нарисуйте еще один эскиз и отметьте обе эти булавки. Продолжить перескакивать, пока вы не услышите нормальный принимаемый сигнал в динамике. Обратите внимание на эти номера контактов. Вы обнаружите, что один из этих контактов является общим для RX и Техас.

Например, если контакты 2 и 3 вызывают TX, а контакты 2 и 4 вызывают RX, то, очевидно, контакт # 2 является общий (земля) для обеих функций. Следовательно, # 3 - это линия TX, а # 4 - это RX. линия. Остается только контакт №1, который должен быть линией Майка.(Посредством Кстати, это просто нумерация контактов для всех радиостанций Cobra.) Слово «Обычный», как мы его используем, означает то же самое, что и заземляющий или экранированный провод.

Радиостанции с релейной коммутацией будут немного сложнее, если у вас нет более старого типа который использует гнездо для микрофона с 3-контактной резьбой. При включенном комплекте прикрепите зажим-провод к ЧЕРНОМУ или [-] проводу питания. (На старых наборах трубок прикрепите один конец к любой части металлического шасси.)

Теперь начните прикасаться свободным концом зажима к контактам гнезда микрофона до тех пор, пока он не встанет. TX.Запиши это. Затем используйте метод гудения / пальцев выше или загляните внутрь радио, чтобы проверить, есть ли экранированный аудиокабель. Кстати при поиске внутри радио вы можете так же легко найти общий или заземленный, отметив, какой из контактов экран этого аудиокабеля. На 4-, 5- или 6-контактной розетке, реле переключено, оставшиеся контакты либо не подключены, либо, возможно, также заземлен. Если заземлено, это означает, что более чем одна комбинация задействует TX.

Иногда вам нужны все четыре контакта гнезда микрофона, даже если это переключаемое реле CB. (Например, SBE Cortez.) В этих редких случаях напряжение на землю будет на двух контактах вместо одного; прикосновение к одному из этих контактов приведет к свет погаснет или перегорит предохранитель. В этом случае вам понадобится отдельный микрофонный переключатель. контакты, чтобы подключить его правильно, но большинство микрофонов можно расположить таким образом.

Теперь, когда вы знаете, какой микрофонный штырь на CB делает что-то, вы должны сопоставить эти контакты с соответствующие цветные провода на новом микрофоне.На рис. 2 перечислены цвета / функции многих обычные сменные микрофоны. Если марка микрофона, к которому вы хотите подключить, не отображается вам придется самостоятельно определить цветовой код, что очень легко сделать с помощью Омметр. (На силовом микрофоне батарею необходимо установить перед тем, как попробовать какой-либо омметр. испытания.)

Типичный силовой микрофон бывает трех, четырех или пяти цветов. провода и оплетка экрана. Если один из цветных проводов явно закрыт экранированная тесьма, это майка или аудиолиния.В противном случае, если вы сократите дополнительный на расстоянии около дюйма от крышки главного шнура, вы, скорее всего, увидите один провод, обернут экранированным проводом. Ниже приведены некоторые типичные примеры.

Корпус № 1: 3 цвета и экран

Прикоснитесь одним проводом омметра (шкала Rx1) к оплетке экрана, а другой провод к каждому цвет по очереди. Один цвет должен показать короткое замыкание; т. е. 0 Вт , когда нет ключа, и разрыв цепи при нажатии. Это RX линия.Запиши это.

Другой цвет должен показывать короткое замыкание (0 W или непрерывность) с включенным микрофоном и открытым при отпущенной кнопке микрофона. Это линия TX. Остающийся цвет очевидно, Майк или аудио линия. Если бы вы не могли найти TX или RX Таким образом, микрофон имеет внутреннюю проводку для переключения реле. Это закроет два трех цветных проводов на TX, а не одного цвета и оплетки экрана. Видеть ниже.

Микрофон или аудиолинию можно найти следующим образом:

1.На стандартном динамическом микрофоне (не мощном микрофоне) аудиолиния будет обычно показывают сопротивление постоянному току около 300 Вт -1000 Вт между экраном и линией Майка при включении, на Rx10 или более высокая шкала. (Вы также можете увидеть это без ключа.) Это определенно линия звука микрофона, так как линии TX и RX показывают сопротивление постоянному току 0 Вт .

2. На силовом микрофоне с установленной батареей сопротивление может меняться. от нескольких Ом до нескольких тысяч Ом, в зависимости от настройки его усиления контроль.Много раз при нажатии вы увидите, как омметр поднимается, а затем медленно стабилизируются до установленного значения по мере зарядки конденсаторов в микрофонном усилителе.

Примечание: Многие мощные микрофоны показывают показания линии в несколько Ом. время, пока вы его не нажмете. Это указывает на нормально замкнутую аудиолинию , очень нежелательная особенность. (Метр на линии микрофона подскочит, когда вы нажмете Это.) Нормально замкнутая звуковая линия может быть реальной проблемой при подключении ко многим CB. Обычно это делается потому, что производитель был слишком дешев, чтобы использовать переключатель с достаточным контакты на нем для начала. В идеале микрофонная линия должна составлять только полную цепь. когда вы его нажимаете. Так работают все мобильные микрофоны Turner.

Если вы обнаружили, что микрофонная линия в порядке, но не можете получить индикацию непрерывности передачи и приема между экраном и одним конкретным цветом у вас есть микрофон, который подключен внутри для переключения реле. Быстрая проверка омметром после того, как вы обнаружите, что микрофонная линия покажет что вы получите полную цепь (непрерывность) между двумя оставшимися цветными проводами, а не один цвет и щит.

На многих мобильных и большинстве базовых мощных микрофонов есть миниатюрный ползунковый переключатель внутри микрофон или опорную пластину с маркировкой «E» и «R.». «E» для электронного положения, и тогда он покажет непрерывность TX и RX между экран и цветные провода. Мы предлагаем вам сделать это, даже если ваш CB использует реле. переключение. Вы можете подключить 99% всех выключателей, использующих релейную коммутацию в электронном должность. Но обратное неверно; микрофон с внутренней проводкой для реле переключение должно быть изменено, чтобы использовать его на радио CB с электронной коммутацией.

Примечание. Мобильные микрофоны Turner не имеют внутреннего переключателя, хотя некоторые из их базовых микрофонов это делают. Если микрофон Тернера начинается с буквы J, как JM + 2, JM + 3 и т. д., вы все настроены для электронного переключения. В наши дни Тернерс все идут с 5-проводными кабелями, так как релейные выключатели ушли в прошлое, а вместе с ними и старые 3-проводные микрофонные кабели.

Вообще говоря, гораздо лучше купить микрофон с проводом для электронных переключение. Его можно легко перенастроить для использования с другим выключателем позже, просто сняв изоляцию. один из переключающих проводов и скручивая его вместе с экраном как единый провод.Оставшийся цвет становится линией передачи для радиостанций с релейной коммутацией. Вы сократили количество проводов с четырех до трех и избавились от необходимости открывать микрофон и перемонтируйте сам переключатель.

Корпус 2: 4 или 5 цветов и экран

Вот случай, когда производитель предоставил вам достаточно проводов, чтобы сделать все необходимое функции переключения. Обычно один или два из этих проводов оказываются неиспользованными и можно отрезать при пайке штекера.Допустим, у микрофона есть следующие провода в шнуре:

1. Красный
2. Желтый
3. Синий
4. Зеленый
5. Защитная оплетка.

Шаг № 1: Определите микрофон или звуковую линию. Это будет обернуть щит вокруг Это. Если этого не происходит, отрежьте еще на дюйм или около того покрытия; ты будешь Найди это. Если нет, используйте ранее описанный метод омметра. Ты ищите провод, который показывает удар (силовой микрофон) или фиксированное значение сопротивления (стандартный микрофон) между ним и экраном при нажатии.

Шаг № 2: Маловероятно, что вы обнаружите непрерывность между экраном и оставшиеся неаудио цветные провода. С помощью омметра коснитесь оставшихся трех цвета с обоими щупами. Вы должны обнаружить, что два из трех цветов будут короткие (показать непрерывность) при нажатии, и два из трех будут короткими без ключа. Один из эти три цвета являются общими для двух других цветов, точно так же, как мы нашли общий на самом разъеме микрофона.

Шаг № 3: Уберите этот общий цвет и скрутите его вместе со щитом, сделав это одиночный провод.Затем спаяйте их вместе. Теперь у вас останется один цвет для RX и один цвет для TX при проверке на целостность экрана. Вы сократили эти пять проводов до четырех, необходимых для электронного переключения, или три, необходимые для переключения реле. (В этом случае также отрежьте ненужный четвертый провод RX.)

Чтобы повторить практический пример: предположим, что из вышеизложенного вы обнаружили, что ЖЕЛТЫЙ - это Линия Майка, оставляя КРАСНЫЙ, СИНИЙ, ЗЕЛЕНЫЙ и ЩИТ.Затем вы обнаруживаете, что КРАСНЫЙ и СИНИЙ короткий при нажатии, а ЗЕЛЕНЫЙ и СИНИЙ открывают непрерывность при нажатии. Следовательно, СИНИЙ - это общий как для КРАСНОГО, так и для ЗЕЛЕНОГО. Затем вы раздели и прикрутили СИНИЙ к ЩИТУ. как один провод, оставляя вас с КРАСНЫМ как TX и ЗЕЛЁНЫМ как RX. (При переключении реле вы можно также отрезать ЗЕЛЕНЫЙ провод.)

Примечание: Как упоминалось ранее, многие обычные и электрические микрофоны поставляются с нормально замкнутой или замкнутой микрофонной линией. Это может затруднить или даже усложнить невозможно подключиться к определенным радиостанциям CB.Эта проблема проявляется в виде громкого жужжания, визга или приемник выключается, когда вы подключаете микрофон. Это потому, что не хватает переключающих контактов для выполнения всех необходимых функций, включая:

подключение RX или TX в нужное время.
подключить аудиолинию, в идеале только при нажатии.
подключайте аккумулятор силового микрофона только к TX, поэтому аккумулятор не будет слив, кроме случаев, когда он используется.

Во многих случаях установка резистора около 4,7 кОм Вт или более последовательно с микрофонной линией решит эту проблему.Это было бы устанавливается точно так же, как и описанный ниже фильтр RF обратной связи.

Возможно, вам придется поэкспериментировать, чтобы найти резистор подходящего номинала. Ты, наверное, заметите небольшое уменьшение громкости ресивера, если возникнет необходимость прибегнуть к этому метод. Используйте резистор наименьшего номинала, который предотвратит отключение RX или визг. Тогда микрофон должен работать нормально, и вы, вероятно, даже не обратите внимание на уменьшение громкости.

Если вы столкнулись с этой проблемой при подключении микрофонов определенных марок, это возможно, микрофон просто не может быть подключен к этому конкретному выключателю.Например, Astatic Микрофон «леденец» D-104 с базовой стойкой TUG-8 использует двойной стержень, двойной ход Переключатель T / R. Если бы у вас была проблема с проводкой с таким микрофоном, вы не смогли бы подключить CB к нему. Вместо этого вам придется купить подставку TUG-9, в которой используется тройная опора , двухходовой переключатель T / R. (И еще дороже.) Эта проблема очень однако редко и случается, может быть, в 5% всех комбинаций проводки микрофона / выключателя.

ПРОБЛЕМА ОБРАТНОЙ СВЯЗИ по радиочастоте

Примечание. Не путайте это с функцией обратной связи много новых CB.Эти модели специально разработаны, чтобы вы могли слышать себя динамик, чтобы вы могли настроить эхо или другую звуковую функцию в радио.

Визг обратной связи - очень распространенная проблема. Если микрофон подключен правильно и есть в вилке или шнуре нет оборванных проводов, визг обычно вызван RF обратная связь. Красивое название, простое решение. Часто штатный микрофон работает нормально, и визг начинается только тогда, когда вы пытаетесь подключить силовой микрофон.

С микрофоном все в порядке.RF-обратная связь означает, что некоторые из ваших TX энергия возвращается в звуковую цепь или цепь модуляции CB. Начинается непрерывный цикл колебаний или обратной связи, как в акустической системе с слишком близким микрофоном к спикеру. Наиболее частые причины - плохая фильтрация RF в CB или антенна КСВ. Лекарство дешевое и простое.

Как избавиться от визга

См. Рисунок 3.

1. Откройте микрофон и выясните, какой цвет провода является фактическим звуком или линией Майка. (См. Предыдущее обсуждение, чтобы определить это.)
2. Найдя аудиолинию, отрежьте ее в удобном месте и вставьте 4700 Вт (4,7K Вт , ЖЕЛТО-ФИОЛЕТОВО-КРАСНЫЙ), 1/2 Вт или 1/4 Вт. резистор, включенный последовательно с аудиолинией. См. Вставку на рис. 3.
3. Для дополнительной защиты от фильтрации также подключите керамический дисковый конденсатор .001F или .01F. с любой стороны подключения резистора / аудиолинии к голому скрученному экрану (Заземление) оплетка микрофонного кабеля.

Стоимость этих частей не очень критично; просто возьмите самые маленькие из них, которые вы можете найти, например, 1/2 Вт или резистор на 1/4 Вт и конденсатор на 50 В. Они легко поместятся внутри Майк. Припаяйте и заклейте все свои соединения. (Пожалуйста, без скотча!) Эти части вместе стоят около 50 и будут препятствовать попаданию высокочастотной энергии в цепи TX. обратно в микрофон. Это работает в 99% случаев.

Если добавление резистора только частично решает проблему обратной связи, вы можете попробовать использовать вместо этого небольшой дроссель RF.Значения около 470H-1000H работают хорошо и не будут влияют на качество звука. Получите миниатюрные ВЧ дроссели на основе эпоксидной смолы, которые на самом деле выглядят как резисторы на 1 Вт и даже имеют 4-полосный цветовой код. (Мы продаем 5 дросселей 470H за 7 долларов; см. адрес в другом месте на этом веб-сайте.)

Если фильтрация микрофона не исправляет Проблема, также проверьте вашу антенну, заменив имитирующую нагрузку. Если визг исчезает, это было вызвано высоким КСВ, который заставляет избыточную радиочастотную энергию течь обратно в радио.Лекарство очевидно: настройте или отремонтируйте эту антенну!

Есть вопросы по теме? Свяжитесь с нами по электронная почта: нажмите здесь.

CBCI ДОМАШНИЙ КОНТАКТ

ведер розеток | Выучите Erlang на благо!

Привет, похоже, ваш Javascript отключен. Ничего страшного, сайт без него работает. Однако вы можете предпочесть читать его с подсветкой синтаксиса, для чего требуется Javascript!

Ковши розеток

Пока что мы немного повеселились, работая с самим Erlang, почти не общаясь с внешним миром, хотя бы с помощью текстовых файлов, которые мы читаем здесь и там.Поскольку отношения с самим собой могут приносить удовольствие, пора выбраться из нашего логова и начать разговаривать с остальным миром.

В этой главе будут рассмотрены три компонента использования сокетов: списки ввода-вывода, сокеты UDP и сокеты TCP. Списки ввода-вывода не являются такой уж сложной темой. Это просто умный способ эффективно создавать строки для отправки через сокеты и другие драйверы Erlang.

Списки ввода-вывода

Я упоминал ранее в этом руководстве, что для текста мы можем использовать либо строки (списки целых чисел), либо двоичные файлы (двоичная структура данных, содержащая данные).Отправка сообщений по сети, таких как «Hello World», может выполняться в виде строки «Hello World» и двоичной формы << "Hello World" >> . Аналогичные обозначения, аналогичные результаты.

Разница в том, как можно собирать вещи. Строка немного похожа на связанный список целых чисел: для каждого символа вы должны сохранить сам символ плюс ссылку на остальную часть списка. Более того, если вы хотите добавить элементы в список, либо в середине, либо в конце, вам нужно пройти весь список до точки, которую вы изменяете, а затем добавить свои элементы.Однако это не тот случай, когда вы добавляете:

А = [а]
B = [b | A] = [b, a]
C = [c | B] = [c, b, a]


В случае добавления, как указано выше, все, что хранится в A или B или C , никогда не нужно переписывать. Представление C можно увидеть как [c, b, a] , [c | B] или [c, | [b | [a]]] , среди других. В последнем случае вы можете видеть, что форма A такая же, как в конце списка, когда она была объявлена.Аналогично для B . Вот как это выглядит с добавлением:

А = [а]
B = A ++ [b] = [a] ++ [b] = [a | [b]]
C = B ++ [c] = [a | [b]] ++ [c] = [a | [b | [c]]]]


Вы видите все это переписывание? Когда мы создаем B , мы должны переписать A . Когда мы пишем C , мы должны переписать B (включая содержащуюся в нем часть [a | ...] ). Если бы мы добавили D аналогичным образом, нам пришлось бы переписать C .Для длинных строк это становится слишком неэффективным и создает много мусора, который нужно очистить виртуальной машиной Erlang.

С двоичными файлами дела обстоят не так плохо:

A = << "a" >>
B = << A / двоичный, "b" >> = << "ab" >>
C = << B / двоичный, "c" >> = << "abc" >>


В этом случае двоичные файлы знают свою длину, и данные могут быть объединены за постоянное время. Это хорошо, намного лучше, чем списки. К тому же они более компактные.По этим причинам мы часто пытаемся придерживаться двоичных файлов при использовании текста в будущем.

Однако есть несколько недостатков. Двоичные файлы были предназначены для обработки вещей определенным образом, и все еще существует стоимость изменения двоичных файлов, их разделения и т. Д. Более того, иногда мы будем работать с кодом, который взаимозаменяемо использует строки, двоичные файлы и отдельные символы. Постоянное преобразование между типами было бы проблемой.

В этих случаях списков ввода-вывода - наш спаситель.Списки ввода-вывода - это странная структура данных. Это списки байтов (целые числа от 0 до 255), двоичных файлов или других списков ввода-вывода. Это означает, что функции, которые принимают списки ввода-вывода, могут принимать такие элементы, как [$ H, $ e, [$ l, << "lo" >>, ""], [[["W", "o"], < <"rl" >>]] | [<< "d" >>]] . Когда это произойдет, виртуальная машина Erlang просто сгладит список, поскольку ей необходимо это сделать, чтобы получить последовательность символов Hello World .

Какие функции принимают такие списки ввода-вывода? Большинство функций, связанных с выводом данных, работают.Любая функция из модуля io, файлового модуля, сокетов TCP и UDP сможет их обрабатывать. Некоторые библиотечные функции, такие как некоторые из модуля unicode и все функции из модуля re (для r egular e xpressions), также будут обрабатывать их, чтобы назвать несколько.

Попробуйте предыдущий Hello World IO List в оболочке с io: format ("~ s ~ n", [IoList]) , просто чтобы увидеть. Он должен работать без проблем.

В целом, это довольно умный способ построения строк, позволяющий избежать проблем с неизменяемыми структурами данных, когда дело доходит до динамического построения содержимого для вывода.

TCP и UDP: Bro-tocols

Первый тип сокетов, который мы можем использовать в Erlang, основан на протоколе UDP. UDP - это протокол, построенный поверх уровня IP, который предоставляет несколько абстракций поверх него, таких как номера портов. UDP считается протоколом без сохранения состояния. Данные, полученные с порта UDP, разбиваются на мелкие части, без тегов, без сеанса, и нет гарантии, что полученные фрагменты были отправлены в том же порядке, что и вы. На самом деле нет никакой гарантии, что если кто-то отправит пакет, вы его вообще получите.По этим причинам люди склонны использовать UDP, когда пакеты маленькие, иногда могут быть потеряны с небольшими последствиями, когда не происходит слишком много сложных обменов или когда низкая задержка абсолютно необходима.

Это что-то, что можно увидеть в отличие от протоколов с отслеживанием состояния, таких как TCP, где протокол заботится об обработке потерянных пакетов, их изменении порядка, поддержании изолированных сеансов между несколькими отправителями и получателями и т. Д. TCP позволит надежный обмен информацией, но рискнет быть медленнее и тяжелее в установке.UDP будет быстрым, но менее надежным. Тщательно выбирайте в зависимости от того, что вам нужно.

В любом случае использовать UDP в Erlang относительно просто. Мы настраиваем сокет для данного порта, и этот сокет может как отправлять, так и получать данные:

Для плохой аналогии это похоже на то, что у вас дома есть куча почтовых ящиков (каждый почтовый ящик является портом) и в каждый из них вы получаете крошечные полоски бумаги с небольшими сообщениями. В них может быть любое содержание, от «Мне нравится, как ты выглядишь в этих штанах» до «Бланк идет от внутри дома !».Когда некоторые сообщения слишком велики для клочка бумаги, многие из них сбрасываются в почтовый ящик. Ваша задача - собрать их так, чтобы это имело смысл, затем подъехать к какому-нибудь дому и после этого сбросить бланки в качестве ответа. Если сообщения чисто информативные («привет, ваша дверь не заперта») или очень маленькие («Что на тебе надето? -Рон»), все будет в порядке, и вы можете использовать один почтовый ящик для всех запросов. Однако, если бы они были сложными, мы могли бы использовать один порт на сеанс, верно? Ух нет! Используйте TCP!

В случае TCP протокол называется протоколом с отслеживанием состояния и основанным на соединении.Прежде чем отправлять сообщения, вы должны пожать друг другу руки. Это означает, что кто-то берет почтовый ящик (аналогично тому, что мы имеем в аналогии с UDP), и отправляет сообщение со словами: «Привет, чувак, это звонок по IP 94.25.12.37. Хотите поболтать? », На что вы отвечаете чем-то похожим на« Конечно. Отметьте свои сообщения номером N, а затем добавьте к ним увеличивающееся число ». С этого момента, когда вы или IP 92.25.12.37 захотите общаться друг с другом, можно будет заказывать листки бумаги, запрашивать недостающие, отвечать на них и так далее осмысленно.

Таким образом, мы можем использовать один почтовый ящик (или порт) и поддерживать все наши коммуникации в порядке. Это отличная вещь в TCP. Это добавляет некоторые накладные расходы, но гарантирует, что все будет заказано, правильно доставлено и так далее.

Если вы не являетесь поклонником этих аналогий, не отчаивайтесь, потому что мы перейдем к делу, увидев, как использовать сокеты TCP и UDP с Erlang прямо сейчас. Это должно быть проще.

UDP-сокеты

Есть только несколько основных операций с UDP: настройка сокета, отправка сообщений, получение сообщений и закрытие соединения.Возможности примерно такие:

Первая операция, несмотря ни на что, - открыть сокет. Это делается путем вызова gen_udp: open / 1-2 . Самая простая форма выполняется путем вызова {ok, Socket} = gen_udp: open (PortNumber) .

Номер порта может быть любым целым числом от 1 до 65535. От 0 до 1023 порты известны как системные порты , . В большинстве случаев ваша операционная система делает невозможным прослушивание системного порта без прав администратора.Порты с 1024 по 49151 являются зарегистрированными портами. Обычно они не требуют разрешений и могут использоваться бесплатно, хотя некоторые из них зарегистрированы в хорошо известных сервисах. Тогда остальные порты известны как динамический или частный . Они часто используются для эфемерных портов . Для наших тестов мы возьмем номера портов, которые в некоторой степени безопасны, например 8789 , которые вряд ли будут приняты.

Но перед этим, что насчет gen_udp: open / 2 ? Второй аргумент может быть списком опций, определяющих, какой тип мы хотим получать данные ( список или двоичный ), как мы хотим их получать; как сообщения ( {active, true} ) или как результат вызова функции ( {active, false} ).Есть больше вариантов, например, должен ли сокет быть установлен с IPv4 ( inet4 ) или IPv6 ( inet6 ), можно ли использовать сокет UDP для широковещательной передачи информации ( {broadcast, true | false} ), размер буферов и т. д. Доступно больше вариантов, но пока мы будем придерживаться простых вещей, потому что понимание остального зависит от вас. Тема может быстро стать сложной, и это руководство, к сожалению, посвящено Erlang, а не TCP и UDP.

Итак, давайте откроем сокет.Сначала запустите данную оболочку Erlang:

1> {ok, Socket} = gen_udp: open (8789, [двоичный, {active, true}]).
{хорошо, # порт <0,676>}
2> gen_udp: open (8789, [двоичный, {активный, истинный}]).
{error, eaddrinuse}


В первой команде я открываю сокет, приказываю ему вернуть мне двоичные данные, и я хочу, чтобы он был активен. Вы можете увидеть, что возвращается новая структура данных: #Port <0.676> . Это представление только что открытого сокета. Их можно использовать так же, как Pid: вы даже можете настроить на них ссылки, чтобы в случае сбоя сбой распространялся на сокеты! Второй вызов функции пытается снова открыть тот же сокет, что невозможно.Вот почему возвращается {error, eaddrinuse} . К счастью, первая розетка Socket все еще открыта.

В любом случае, мы запустим вторую оболочку Erlang. Здесь мы откроем второй сокет UDP с другим номером порта:

.
1> {ok, Socket} = gen_udp: open (8790).
{хорошо, # порт <0,587>}
2> gen_udp: send (Socket, {127,0,0,1}, 8789, «привет!»).
Хорошо


Ах, новая функция! Во втором вызове для отправки сообщений используется gen_udp: send / 4 (какое чудесно описательное имя).Аргументы в порядке: gen_udp: send (OwnSocket, RemoteAddress, RemotePort, Message) . RemoteAddress может быть либо строкой, либо атомом, содержащим доменное имя («example.org»), 4-кортежем, описывающим адрес IPv4, или кортежем из 8, описывающим адрес IPv6. Затем мы указываем номер порта получателя (в какой почтовый ящик мы собираемся уронить наш листок бумаги?), А затем сообщение, которое может быть строкой, двоичным кодом или списком ввода-вывода.

Было ли отправлено сообщение? Вернитесь к своей первой оболочке и попробуйте сбросить данные:

3> промывка ().Shell получила {udp, # Port <0.676>, {127,0,0,1}, 8790, << "Эй, там!" >>}
Хорошо


Фантастика. Процесс, открывший сокет, получит сообщения вида {udp, Socket, FromIp, FromPort, Message} . Используя эти поля, мы сможем узнать, откуда пришло сообщение, через какой сокет оно прошло и каково его содержимое. Итак, мы рассмотрели открытие сокетов, отправку данных и их получение в активном режиме. А как насчет пассивного режима? Для этого нам нужно закрыть сокет из первой оболочки и открыть новую:

4> gen_udp: закрыть (сокет).Хорошо
5> f (розетка).
Хорошо
6> {ok, Socket} = gen_udp: open (8789, [двоичный, {активный, ложный}]).
{хорошо, # порт <0,683>}


Итак, здесь мы закрываем сокет, отвязываем переменную Socket , затем связываем ее, когда мы снова открываем сокет, на этот раз в пассивном режиме. Перед отправкой сообщения попробуйте следующее:

7> gen_udp: recv (сокет, 0).



И ваша оболочка должна застрять. Здесь функция recv / 2 . Это функция, используемая для опроса пассивного сокета на предмет сообщений. 0 здесь - длина сообщения, которое мы хотим. Самое забавное, что длина полностью игнорируется с помощью gen_udp . gen_tcp выполняет аналогичную функцию, и в этом случае она оказывает влияние. В любом случае, если мы никогда не отправим сообщение, recv / 2 никогда не вернется. Вернитесь ко второй оболочке и отправьте новое сообщение:

3> gen_udp: send (Socket, {127,0,0,1}, 8789, «привет!»).
Хорошо


Тогда первая оболочка должна была напечатать {ok, {{127,0,0,1}, 8790, << "привет!" >>}} в качестве возвращаемого значения.Что делать, если вы не хотите ждать вечно? Просто добавьте значение тайм-аута:

8> gen_udp: recv (Сокет, 0, 2000).
{ошибка, тайм-аут}


И это большая часть UDP. Нет, правда!

Сокеты TCP

Хотя сокеты TCP разделяют большую часть своего интерфейса с сокетами UDP, существуют некоторые существенные различия в том, как они работают.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
