Описание и технические характеристики кабеля АВБбШв

Технические характеристики силового кабеля АВБбШв с ПВХ изоляцией, бронированного на напряжение 0,66 и 1 кВ, ГОСТ 16442-80, который предназначается для передачи и распределения электрической энергии в стационарных установках:
  • Максимальное напряжение от 0,66 до 1 кВ;
  • Оптимальная температура работы от -50 до +50 градусов Цельсия;
  • Минимальный радиус изгиба 7,5 миллиметров;
  • Не применяя предварительный подогрев, кабель можно прокладывать при температуре не ниже 10ти градусов Цельсия.

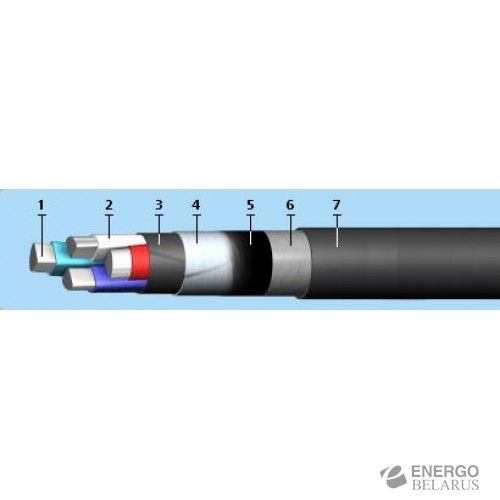

Конструкция кабеля АВБбШв достаточно проста – он состоит из алюминиевой жилы, покрытой слоем изоляционного материала ПВХ пластикат, далее расположена подушка, изготовленная из ПВХ пластикат, после чего броня, состоящая из стальных оцинкованных лент, далее оболочка из ПВХ пластиката. ПВХ пластикат, используемый при изготовлении кабеля, имеет пониженную горючесть.

Область применения кабеля АВБбШв

Данный вид кабелей широко применяют для прокладки под землей, в помещениях, туннелях, каналах, шахтах, а также на открытом воздухе.  При прокладке в земле, а именно в траншеях, следует удостовериться, что коррозийная активность низкая, так как в противном случае возможно разрушение кабеля.
Во время эксплуатации, кабель АВБбШв может не подвергаться значительным растягивающим усилиям, но тогда существует угроза различных механических повреждений, который способны значительно повлиять на технические возможности кабеля.

Технические характеристики кабеля АВБбШв

Производители выпускают кабель АВБбШв одножильным, либо многожильным, в зависимости хот технических требований к кабелю. Жилы, основной функцией которых является проводимость электрического тока, изготовлены из алюминия. В соответствии классам 1 и 2, данные жилы могут быть однопроволочными либо многопроволочными и по форме круглыми или секторными. Изоляция жил изготавливается из ПВХ пластиката. Защитный покров у данного кабеля достаточно надежный. Он изготавливается из двух лент ПЭТФ пленки и двух лент ПВХ пленки, которые дополнены стальными оцинкованными лентами либо битумным покрытием  и лентами ПЭТФ пленки. Кабель имеет прочную оболочку, которая изготовляется из ПВХ пластиката. Основные жилы у двухжильного и трехжильного кабеля АВБбШв имеют одинаковое сечение. Жила заземления может иметь меньшее сечение. Четырехжильный силовой кабель изготавливается с максимальным сечением, которое составляет 240 миллиметров квадратных. В таком силовом кабеле все жилы имеют одинаковое сечение, кроме нулевой, которая имеет меньшее сечение. Одножильные кабеля АВБбШв могут иметь изоляцию различного цвета. Нулевая жила, зачастую, имеет изоляцию голубого либо светло-синего цвета.  Жилы заземления имеют изоляцию двухцветную – зелено-желтую. Маркируются кабеля АВБбШв с помощью цвета, цифр. Во втором варианте отсчет начинается с нуля. Промежутки между скрученными изолированными жилами всегда заполнены ПВХ пластикатом, который дожжен, беспрепятственно отделятся от изоляции и оболочки в случае необходимости, не повреждая их. Если жилы имеют сечение до 25 миллиметров включительно, заполнения может не быть.

Эксплуатация АВБбШв

Во время эксплуатации жилы кабеля можно нагревать предельно до температуры семьдесят градусов Цельсия. В ситуации аварийного режима температура повышается до восьмидесяти градусов Цельсия. При этом длительность нагрева за весь период эксплуатации кабеля не должна превышать 1000 часов, либо восьми часов в сутки. Во время короткого замыкания жилы могут нагреваться до 160 градусов Цельсия, но не дольше четырех секунд. На протяжении десяти минут кабель АВБбШв может выдержать испытание переменным напряжением в 3 кВ  и 3,5 кВ, для кабелей, которые имеют рабочее напряжение в 660 и 1000 В. Прокладывать и монтировать кабель без предварительного подогрева можно при температуре не меньше -15 градусов Цельсия. Во время прокладки одножильного кабеля АВБбШв минимальный радиус изгиба может составлять 10 Dн. Во время прокладки многожильного кабеля АВБбШв – 7,5 Dн.
Dн – означает наружный диаметр кабеля. Строительная длинна кабеля АВБбШв для сечения основных жил: 450 метров – 16-70 миллиметров квадратных; 95-120 миллиметров квадратных 400 метров; 150 миллиметров квадратных и более – 350 метров. Максимальный гарантийный срок эксплуатации  кабеля АВБбШв составляет пять лет, а максимальный срок службы – тридцать лет. Силовой кабель АВБбШВ, имеющий номинальное напряжение  0,66 кВ и 1кВ, может использоваться для прокладки в производственных помещениях с повышенной влажностью, либо сухих. Так же его используют для прокладки  в земле и на специальных кабельных эстакадах, при наличии угрозы механических повреждений во время эксплуатации.

Кабель АВББШв: технические характеристики и применение

Кабель АВБбШв используется для прокладки силовых электрических линий в случаях, когда необходимо надежно защитить токопроводящие жилы от внешних механических воздействий. Из него делаются магистральные линии подачи электрической энергии, резервные маршруты подачи электричества от трансформаторных подстанций. Кабель имеет прочную внешнюю оболочку, которая не дает алюминиевым жилам порваться при сильных порывах ветра, смещении грунта и т.п.

Расшифровка аббревиатуры

Для начала разберемся, что обозначает сложное сочетание букв в названии кабеля АВБбШв – расшифровка обозначений следующая:

  • А – свидетельствует о том, что токопроводящие жилы сделаны из алюминия;
  • В – говорит о том, что изоляция каждой токопроводящей жилы в изделии сделана из поливинилхлорида;
  • Бб – это обозначение защитной оболочки кабеля. В данном случае она сделана из двух стальных лент. Маленькая буква б обозначает отсутствие защитной подушки между токопроводящими линиями и внешним слоем;
  • Шв – дополнительная оболочка для защиты кабеля, сделанная из поливинилхлоридного шланга.

Кабель идеально подходит для подземной прокладки линий электропередач без необходимости дополнительной защиты от механических воздействий, мышей и крыс и так далее.

Особенности строения кабеля

В продаже представлено несколько видов проводов с разными характеристиками. Кабель АВБбШв может иметь такие особенности:

  • С токопроводящими жилами в количестве от 1 до 5, сделанными из одной проволоки (монолитные) или из жгута тонких проволочек.
  • Поливинилхлоридные оболочки жил имеют цветовую маркировку согласно действующим ПУЭ и государственным стандартам.
  • В кабелях сечением более 6 мм присутствует защитный слой из битума. Они же защищены полиэтилентерефталатной пленкой.

Характеристики кабеля

Рассмотрим более подробно основные технические характеристики кабеля АВБбШв. Они четко закреплены в действующих государственных стандартах, которые обязательны к исполнению всеми производителями ГОСТ на кабель АВБбШв имеет номер 16442-80.

Основные моменты:

  • Может использоваться для подачи электрического тока напряжением до 6 кВ (зависит от сечения).
  • Применяется для сетей переменного тока с частотой 50 Гц.
  • Кабель силовой АВБбШв может эксплуатироваться при температуре воздуха от – 50 до + 50 градусов С.
  • Токопроводящая жила выдерживает нагрев при пропускании электротока до + 70 градусов С постоянно, до + 80 градусов С кратковременно и до + 160 градусов С при коротком замыкании.
  • Провод может использоваться при влажности воздуха до 90%.
  • Общий срок службы изделия – 30 лет с момента установки, гарантийный – 5 лет.

Минимальный радиус изгиба составляет 7,5 диаметра, если токопроводящие жилы состоят из множества проводков, и 10 диаметров – если они монолитные. При выполнении монтажных работ в холодное время, когда температура воздуха опускается ниже – 15 градусов С, необходимо предварительно нагреть кабель во избежание повреждения поливинилхлоридных оболочек.

Количество токопроводящих жил в готовом изделии колеблется от 2 до 4, поперечное сечение провода от 4 до 240 кв. мм. Определить характеристики кабеля АВБбШв можно по паре цифр, которая стоит после буквенного обозначения.

Первая говорит о количестве жил, вторая – о сечении каждой из них.

Область применения кабеля

Стоимость кабеля АВБбШв относительно невысока, так как вместо меди используется алюминий. Поэтому изделие пользуется большой популярностью благодаря очень высоким эксплуатационным свойствам.

Согласно действующим строительным нормам и правилам, а также отраслевым стандартам, его можно использовать в следующих условиях:

  • для прокладки силовых линий в условиях умеренного и тропического климата;
  • для обустройства электросетей в помещениях, где существует опасность взрыва или возникновения пожара;
  • для помещений, где эксплуатация кабеля будет производится в условиях повышенной влажности;
  • для прокладки магистральных линий электропередач воздушного типа;
  • для прокладки подземных силовых линий.

Кабель, предназначенный для использования в условиях тропиков, имеет в обозначении дополнительную литеру Т. Она означает, что оболочки прошли дополнительную обработку для защиты от появления плесени и грибка.

Кроме того, существуют разновидности кабеля с негорючими свойствами. Об этом свидетельствуют буквы «нг» в конце маркировки. В таких кабелях используется поливинилхлоридная изоляция, которая при контакте с огнем выделяет минимум дыма и отравляющих веществ, которые могут быть опасны для человека.

Куда сдать невостребованный кабель

После прокладки силовых линий электропередач с помощью кабеля АВБбШв остаются обрезки и отходы, которые не используются на предприятии или при строительстве. Кроме того, в компаниях, работающих с проводами, могут оставаться невостребованные остатки, неликвид, изделия с истекающим сроком хранения и так далее.

Такие остатки лучше сдавать не в лом, а как неликвидные провода в компанию «Эксперт». Мы предлагаем высокую цену за кабель АВБбШв с возможностью вывоза с места хранения. Стоимость зависит от веса кабеля АВБбШв и других характеристик. Более подробную консультацию можно получить у наших специалистов.

Кабель АВББШв: технические характеристики и применение2018-12-162018-12-18https://expert-perm.com/wp-content/uploads/2019/02/logo-expert-2.pngООО "ЭКСПЕРТ"https://expert-perm.com/wp-content/uploads/2018/12/3.jpg200px200px

Силовой кабель АВБбШв

Кабель в ПВХ изоляции и защитным слоем типа БбШв на напряжение 60 В, 1000 В
ГОСТ 16442-80, ТУ 3500-002-46600751-2003

Конструкция

Кабель силовой АВБбШв состоит из алюминиевого электрического проводника. Аналог кабеля с маркировкой ВБбШв содержит медные проводники. Силовой элемент кабеля с сечением жилы от 16 мм2 имеет многопроволочное исполнение, в виде двух трех или четырех скрученных между собой алюминиевых жил круглой или секторной формы. Трех и четырех жильные кабели изготавливаются из проводников одного сечения или с содержанием одной нулевой жилой более мелкого сечения. Для изоляции проводников, жилы покрыты оболочкой из поливинилхлорид. Конструкция из объеденных проводников помещается в изоляцию из термостойкого ПВХ пластиката. Проводники в многожильном кабели, для того чтобы отличить их друг от друга, окрашены в различные цвета. Заземляющая жилка кабеля имеет двухцветную окраску, желто-зеленого цвета, а нулевая жила голубого цвета. Кабель обматывается слоем поясной изоляции состоящей из прессованного поливинилхлорида.

Защитной слой брони бронированного кабеля АВБбШв создают две стальные оцинкованные ленты. Вся конструкция кабеля снаружи покрыта шлангом из ПВХ пластиката.

Назначение

Бронированный силовой кабель АВББШв используется на промышленных и гражданских объектов для передачи электроэнергии в электросетях с частотой 50 герц и напряжением 1кв 6кв и 10кв. Кабель АБбШв предназначен для проведения кабельных работ на открытом воздухе и в помещения внутри зданий, в туннелях метро, в земляных траншеях и по ЛЭП. Кабель АВБбШв походит для условий с механическим воздействием, но при эксплуатации его подвергать растягивающим усилиям.

В тех случаях когда кабель прокладывают через огнеопасные объекты , то используют специальный негорючий силовой кабель АВБбШвнг-LS. Кабель АВБбШвнг-LS обладает низким уровнем дымовыделения.

Своим клиентам компания МРСК предлагает большой выбор кабеля марки АВБбШв различных сечений по низким ценам.

Технические характеристики

Климатическое исполнение УХЛ и Т, 1 и 5 категория размещения.

Номинальное напряжение 0,66, 1 и 6 кВ
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Максимальная температура нагрева жил при коротком замыкании 160 °С (4 сек.)
Относительная влажность воздуха при температуре до +35оС до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70оС
Строительная длина кабелей для номин. сечений основных жил:
до 16 мм²
25 – 70 мм²
95 мм² и выше
450 м
300 м
200 м
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15оС
Минимальный радиус изгиба при прокладке:
— кабелей одножильных
— кабелей многожильных
10 наружных диаметров
7,5 наружных диаметров
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы 30 лет
Количество жил х сечение, мм2 Наружный диаметр, мм Масса кабеля без упаковки, кг/км Строительная длина
Кабель АВБбШв до 1 кВ
авббшв 4х16 23,8 855,4 не менее 450 м
авббшв 4х25 27,8 1155,5 не менее 300 м
авббшв 4х35 30,1 1369,2
авббшв 4х50 33,1 1566,0
авббшв 4х70 37,0 1961,8
авббшв 4х95 41,0 2418,1 не менее 200 м
авббшв 4х120 43,5 2780,1
авббшв 4х150 47,7 3330,6
авббшв 4х185 52,3 3973,6
авббшв 4х240 58,3 4942,6
авббшв 5х10 23,1 792,1 не менее 450 м
авббшв 5х16 26,0 1004,3
авббшв 5х25 30,0 1336,4 не менее 300 м
авббшв 5х35 32,6 1598,7
авббшв 5х50 37,9 1965,1
авббшв 5х70 41,8 2415,9
авббшв 5х95 46,1 2948,0 не менее 200 м
авббшв 5х120 50,0 3529,7
авббшв 5х150 54,4 4161,4
авббшв 5х185 59,2 4939,1
авббшв 5х240 65,6 6092,8

Кабель АВБбШВ: цены, технические характеристики

Расшифровка названия марки

АВБбШв — силовой кабель на основе алюминиевых жил, о чем свидетельствует буква А в названии марки. В указывает на наличие изоляции из ПВХ. Кабель имеет бронирование на основе антикоррозийных лент (Бб). Присутствует защитный шланг (Шв) из поливинилхлорида.

Область применения АВБбШВ

Кабель АВБбШв предназначен для прокладки в туннелях, шахтах, земляных траншеях, а также воздушным методом по стенам зданий. Необходимо обеспечить ему защиту от внешних повреждений, а также от провисания и растяжения.

Бронирование силового кабеля позволяет использовать его на гражданских и промышленных объектах с частотой 50 герц и напряжением 1кВ, 6кВ и 10кВ. Допустима прокладка по огнеопасным объектам, с использованием специальной пожарозащиты.

ГОСТ

16442-80

Условия эксплуатации АВБбШВ

Кабель АВБбШв предназначен для климатических категорий УХЛ и Т, температурный диапазон его эксплуатации составляет от -50°С до +50°С. Может применяться при высокой атмосферной влажности, вплоть до 98%. Прокладка осуществляется без предварительного подогрева, при температуре не ниже минус 15-ти градусов.

При монтаже важно следить за минимальным радиусом изгиба кабеля. Он составляет 10 наружных диаметров для одножильной и 7, 5 диаметров для многожильной кабельной продукции. Допускается длительная температура нагрева жил до +70°С. Гарантийный срок службы кабеля составляет 5 лет с момента ввода в эксплуатацию, при соблюдении всех условий АВБбШв прослужит не менее 30 лет.

Эксплуатационные и технические характеристики АВБбШВ
Номинальное напряжение кабеля 0,66, 1 и 6 кВ
Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С
Относительная влажность воздуха (при температуре до +35°С) до 90%
Минимальная температура прокладки кабеля без предварительного подогрева -15°С
Предельная длительно допустимая рабочая температура жил кабеля +70°С
Предельно допустимая температура нагрева жил кабеля в аварийном режиме (или в режиме перегрузки) 80°С
Максимальная температура нагрева жил кабеля при коротком замыкании 160°С (4 с. )
Минимально допустимый радиус изгиба при прокладке (одножильный) 10 наружных диаметров
Минимально допустимый радиус изгиба при прокладке (многожильный) 7,5 диам.кабеля
Срок службы 30 лет
Гарантийный срок эксплуатации 5 лет

Кабель АВБбШв 4х185 | Группа компаний ВБК

АВБбШв на 0,66; 1 кВ. — кабель силовой бронированный с алюминиевыми токопроводящими жилами, с ПВХ-изоляцией в ПВХ-шланге.

ГОСТ 16442-80

Область применения кабеля АВБбШв

Кабели марки АВБбШв применяют для передачи и распределения электроэнергии при стационарной прокладке на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц.

Кабели АВБбШв предназначены для эксплуатации в траншеях, земле, помещениях, на открытом воздухе, электроинсталляционных изделиях (каналах, трубах, лотках, туннелях и т.п.), допускается применение при наличии незначительных растягивающих усилий. Целесообразно применять в случаях когда возможны механические воздействия на кабель.

Конструкция и материалы

  1. Токопроводящая жила (1) – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
  2. Изоляция (2) – из поливинилхлоридного пластиката.
  3. Изолированные жилы многожильных кабелей должны иметь отличительную расцветку либо маркироваться цифрами, начиная с нуля. Цвет изоляции нулевых жил – голубой (светло-синий), жил заземления – двухцветный зелено-желтый. В случае маркировки цифрами жила заземления обозначается цифрой «0». Маркировка производиться тиснением или печатанием. Высота цифр должна быть не менее 4 мм, промежутки между цифрами не более 35 мм.
  4. Изолированные жилы круглой формы скручены. В кабелях на напряжения до 1 кВ допускается изменение направления скрутки. Поверх скрученных изолированных жил с перекрытием накладывается лента из полиэтилентерефталатной пленки или поливинилхлоридного пластиката. Допустимо изготовление кабелей без наложения ленты при условии сохранения подвижности изолированных жил и возможности отделения оболочки от изоляции без повреждений.
  5. Оболочка кабеля (3) – из поливинилхлоридного пластиката.
  6. Защитный покров типа «БбШв» по ГОСТ 7006, в составе брони из двух стальных оцинкованных лент (4) и наружного защитного шланга (5) из ПВХ-пластиката.

Технические характеристики и срок эксплуатации

1. Кабели АВБбШв эксплуатируются при температуре окружающей среды от минус 50 °С до плюс 50 °С.
2. Кабели работоспособны при относительной влажности воздуха до 98% при температуре до 35 °С, согласно ГОСТ 15510-69.
3. Электрическое сопротивление токопроводящих жил постоянному току должно соответствовать ГОСТ 22483.
4. Электрическое сопротивление изоляции жил, 1 км длины при температуре 20 °С, не менее:

  • 10 МОм, для жил номинальным сечением 4 мм2;
  • 9 МОм , для жил номинальным сечением 6 мм2;
  • 7 МОм, для жил номинальным сечением 10 – 240 мм2.

5. Испытательное переменное напряжение частотой 50 Гц для кабелей АВБбШв

Номинальное напряжение, кВ Испытательное напряжение, кВ
0,66 3
1 3,5

6. Гарантийный срок эксплуатации кабелей составляет 5 лет со дня сдачи в эксплуатацию.
7. Срок службы кабеля АВБбШв не менее 30 лет.

Основные конструктивные параметры кабеля АВБбШв (справочные величины)

Число жил и номинальное сечение, мм2 Наружный диаметр кабеля, мм Масса 1 км кабеля, кг
660 В 1000 В 660 В 1000 В
Кабели марки АВБбШв с круглыми жилами
2×2. 5 13.0 13.8 256 282
2×4 14.3 15.5 298 337
2×6 15.3 16.5 334 374
2×10 17.6 18.0 424 438
2×16 19.5 19.9 511 526
2×25 22.6 23.0 660 676
2×35 25.2 25.6 984 1010
2×50 28.6 29.0 1256 1286
2×70 32.0 1573
2×95 36.6 2025
2×120 39.6 2368
2×150 46.0 3026
3×2.5 13.4 14.3 280 304
3×4 14.9 16.2 331 377
3×6 15.9 17.2 375 423
3×10 18.4 18.8 486 504
3×16 20.4 20.9 597 615
3×25 23.8 24.2 787 808
3×35 26.5 27.0 1107 1136
3×50 30.2 30.6 1425 1459
3×2.5+1×2.5 14.2 15.2 312 347
3×4+1×2.5 15.8 16.8 367 409
3×6+1×2.5 16.5 17.9 403 457
3×6+1×4 17.0 18.4 420 477
3×10+1×4 18.8 19.7 516 549
3×10+1×6 19.2 20.3 533 570
3×16+1×6 20. 9 21.9 635 672
3×16+1×10 22.1 22.5 679 701
3×25+1×10 24.4 25.3 845 892
3×25+1×16 25.5 25.9 904 929
3×35+1×16 28.0 28.4 1204 1235
3×50+1×16 31.0 31.5 1478 1512
3×50+1×25 31.9 32.3 1557 1593
3×70+1×25 34.8 1872
3×95+1×35 39.9 2419
3×120+1×35 43.2 2835
3×150+1×50 50.0 3602
4×2.5 14.2 15.2 306 341
4×4 15.8 17.3 374 429
4×6 17.0 18.4 427 484
4×10 19.8 20.3 562 583
4×16 22.1 22.5 699 721
4×25 26.3 26.7 961 986
4×35 28.8 29.3 1291 1324
4×50 32.9 33.4 1672 1712
Кабели марки АВБбШв с секторными жилами
3×50 30.7 1297
3×70 33.7 1574
3×95 37.6 1969
3×120 40.2 2277
3×150 43.2 2640
3×185 47.0 3136
3×240 52. 4 3893
3×50+1×25 32.8 1437
3×70+1×35 36.3 1781
3×95+1×50 40.1 2209
3×120+1×70 43.1 2593
3×150+1×70 46.5 2998
3×185+1×95 50.2 3550
3×240+1×120 55.8 4391
4×50 33.6 1555
4×70 37.2 1938
4×95 41.1 2402
4×120 44.1 2804
4×150 47.7 3309
4×185 51.4 3889
4×240 57.7 4917

Указания по эксплуатации:
1. Таблица максимальных напряжений электрических сетей, для которых используется кабель АВБбШв:

Номинальное напряжение кабеля, кВ Максимальное напряжение трёхфазовой сети, для которой предназначается кабель, кВ
0,66 0,72
1,0 1,2

2. Кабели АВБбШв должно применять согласно «Единых технических указаниях по выбору и применению электрических кабелей».
3. Кабели АВБбШв целесообразно применять для прокладки в земле (траншеях). Прокладка кабелей должна осуществляться в соответствии с действующими «Правилами устройства электроустановок» (ПУЭ) и технической документацией, утверждённой в установленном порядке.
4. Допускается прокладка кабелей без предварительного подогрева при температуре не ниже минус 15 °С.
5. Минимальный радиус изгиба при прокладке должен быть, не менее 7,5 Dн для многожильных кабелей и не менее 10 Dн для одножильных (Dн – наружный диаметр кабеля, мм.)
6. Длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С.
7. Максимально допустимая температура жил при коротком замыкании не должна превышать 160 °С. Продолжительность короткого замыкания не должна превышать 4 сек.
8. Допустимый нагрев жил кабелей в аварийном режиме не должен превышать 80 °С. Длительность работы кабелей в аварийном режиме не должна превышать 8 часов в сутки и 1000 часов за весь срок службы кабеля.
9. Кабели АВБбШв допускается эксплуатировать в сетях постоянного напряжения при значениях напряжения в 2,4 раза больше напряжения между жилой и экраном или металлической оболочкой.
10. Электрическое сопротивление изоляции на 1 км длины, измеренное при длительно допустимой температуре нагрева жил кабелей при эксплуатации,должно быть не менее 0,005 МОм.
11. Допустимые токовые нагрузки и допустимые токи короткого замыкания должны соответствовать табличным значениям

Номинальное сечение жилы, мм2 Допустимые токовые нагрузки на кабель АВБбШв, А Допустимый ток односекундного короткого замыкания кабелей АВБбШв, кА
Двухжильных Трёхжильных
На воздухе В земле На воздухе В земле
4 34 43 29 37 0,29
6 43 54 37 44 0,42
10 58 72 50 59 0,70
16 77 94 67 77 1,13
25 103 120 88 100 1,81
35 127 145 109 121 2,50
50 159 176 136 147 3,38
70 167 178 4,95
95 204 212 6,86
120 236 241 8,66
150 273 274 10,64







Технические характеристики и расшифровка ВБбШв-кабелей

Для обеспечения жилого или производственного здания электроэнергией и коммуникациями связи используется различная проводниковая арматура, которая имеет специальные обозначения и маркировку. К таким изделиям относится кабель ВББШВ, который имеет множество модификаций и дополнений, в зависимости от решаемой задачи и возлагаемых функций. В данной статье рассмотрена конструкция указанного проводника ВББШВ, сферы его применения и технические характеристики.

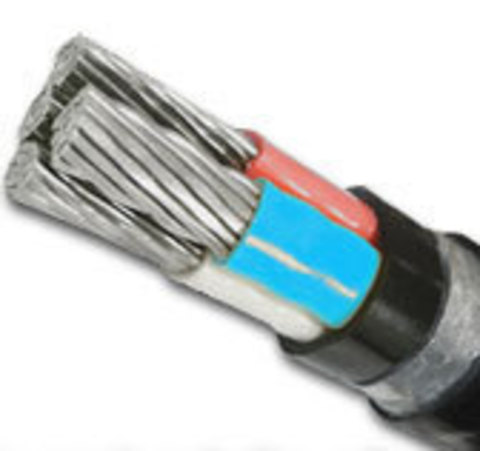

Кабель ВБбШв

ВББШВ расшифровка

Производитель подобного типа продукции маркирует кабель аббревиатурой ВБбШв. Это делается для того, чтобы не использовать дополнительных бирок с длинным названием провода, ведь опытный электрик легко сможет расшифровать обозначение, указанное прямо на детали. Буквы, обозначающие классификацию и уровень защиты провода, расшифровываются следующим образом:

  1. Буква В означает, что внутренняя оболочка сделана из поливинилхлорида или пластика с его содержанием. Подобная обмотка является гибкой, но в то же время очень прочной, поэтому даже при скручивании провода под острым углом оболочка не разрывается и сохраняет свою целостность. Внутренняя изоляция призвана отделить несущие жилы друг от друга, чтобы они не соприкасались;
  2. Рядом стоящие буквы Бб означают то, что в конструкции кабеля имеется стальная обмотка, выступающая в качестве бронированной прослойки, предотвращающей разрыв или замыкание несущих жил, а также механическое повреждение арматуры;
  3. Сочетание букв Шв, именно в такой последовательности, означает, что кабель ВБбШв покрыт снаружи пластиковой оболочкой на гибкой основе с добавлением полиэтилена. Чаще всего это цилиндрическая плотная форма, легко поддающаяся деформации с соблюдением целостности наружного слоя.

Кабель типа ВБбШв и его расшифровка могут иметь дополнительные обозначения, которые указывают на состав несущих жил, например, медь или алюминий. Также подобные изделия маркируются цифрами и буквами, характеризующими технические способности проводника: максимальный ток и его назначение. Например, обозначение АВБбШв говорит о проводнике, имеющем алюминиевые жилы, внутреннюю изоляцию из поливинилхлорида, двойной пояс из металлической ленты и пластиковую оболочку в виде шланга.

Кабель с алюминиевой жилой

Также в маркировке проводника указываются количество жил и их диаметр. Стоящие после обозначения ВБбШв цифры 3*1,5 сигнализируют о трехжильном проводнике на алюминиевой или медной основе, имеющем сечение, равное 1,5 кубика. Используя это обозначение, можно понять класс изделия и количество проводящей арматуры внутри.

Технические характеристики

Кабель с обозначением вбшв, в зависимости от решаемой задачи, может иметь разный состав, поэтому и маркировка его будет с дополнительными знаками. Например, для территорий с отрицательными температурами используются проводники с обозначением УХЛ, а для тропического климата применяются оптические кабели с пометкой Т.

Оптический кабель

Указанные изделия могут иметь характеристики, определяющие возможность их расположения: если провод планируется прокладывать снаружи, то он должен относиться к первой категории, если осуществляется укладка проводника в грунт с повышенной влажностью или другую агрессивную среду, то оптические провода рекомендуется применять не ниже пятой категории.

Максимальная температура нагрева изолированных друг от друга жил составляет 160 градусов при длительности короткого замыкания не более 4-х секунд, при превышении этого показателя внутренняя обмотка проводника может оплавиться и прийти в негодность.

Допустимый нагрев на работающей сети может достигать до 70 градусов, такая температура не является критической для пластиковой оболочки, но не рекомендуется длительное воздействие на кабель такой нагрузки.

Номинальное напряжение проводов ВБбШв находится в диапазоне от 0,66-1 и 6 кВт. Чем выше данная цифра, тем больше должен быть диаметр проводниковой жилы.

Важно! Не рекомендуется подключать высокую нагрузку на защищенный кабель малого сечения, так как нагрев проводов будет слишком высоким, и пластиковое покрытие оплавится.

Указанными характеристиками должны обладать все промаркированные штампом ВБбШв изделия. В случае если по внешним признакам деталь не соответствует описанию, то можно считать, что продукция является контрафактом, и пользоваться ей нельзя.

Конструкция проводника

Конструкция ВБбШв

В зависимости от типа проводной арматуры и исполняемых функций, внутреннее сечение может быть выполнено в виде цилиндра или сектора, при этом форма никак не влияет на поток электрического заряда и технические показатели.

Конструкция кабеля напоминает «слоеный пирог», в центре которого располагаются несущие жилы из алюминия или меди, их сечение и количество могут быть разными, от этого зависит и рассчитываемая нагрузка.

Далее от центра можно увидеть ПВХ изоляцию, которой обработаны все провода, проложенные по середине. Оболочка бывает разного цвета, но чаще всего это черная или белая прослойка. Следующим покрытием является металлическая лента, скрученная по спирали в два слоя, – это защитная конструкция от внешнего воздействия. Такое оборудование предотвращает повреждение кабеля при проведении ремонтных работ, а также от подвижек грунта и контакта с другими коммуникациями.

Завершающим покрытием будет ПВХ шланг, который имеет толщину 1-3 мм и защищает провода от проникновения влаги, пыли и других загрязнений. Благодаря многослойности и нескольким степеням защиты, кабель ВБбШв может применяться во многих сферах быта и промышленности. Он не прихотлив к условиям монтажа и эксплуатации, а в случае возникновения аварийной ситуации может быть заменен сегментарно путем частичного разбора.

Сферы применения

В первую очередь, провод класса ВБбШв нужен для укладки его в грунт или другую агрессивную среду. Благодаря нескольким степеням защиты, проводник находится в безопасности, ему не страшны подвижки грунта и давление дорожного полотна. Благодаря своей гибкости, допускается выполнять повороты в канале в нужном направлении вплоть до 180 градусов, что очень удобно при монтаже междуквартального электроснабжения.

Также его можно использовать для прокладки линии открытого типа с применением ЖБЗ опор. Такой метод применяется редко, так как общий вес провода весьма значителен, что оказывает избыточное давление на опоры и подвесы. Чаще всего данное изделие применяют в системах электрического снабжения метрополитена, в шахтах горной выработки и другой местности с нестабильным грунтом и агрессивной средой.

Существует отдельный вид проводников, жилы которых в корне отличаются от токопроводящих, к таким относится оптоволокно. В указанных изделиях вместо медной или алюминиевой проволоки посередине находится специальная линия волокна, которая сплетена в несколько слоев и исполняет функции по передаче информации по слаботочному электромагнитному полю. Чаще всего подобные изделия используются в сетях интернет, телефонии, при их наружном монтаже.

Для помещений, требующих повышенный уровень пожарной безопасности, рекомендуется применять кабель данной маркировки с оболочкой, не поддерживающей горение. Такое покрытие в случае возникновения пожара не позволит огню распространиться, а также обеспечит здание аварийным питанием.

Процедура укладки кабеля

При принятии решения об использовании провода ВБбШв необходимо соблюдать несколько правил монтажа:

  1. При укладке изделия в грунт нельзя допускать натяжения проводника, так как жилы и их металлическая защита хорошо переносят механическое воздействие, но на растяжение они весьма чувствительны;
  2. Все изгибы и изменения направления необходимо выполнять плавно, избегая прямых углов, в противном случае проводник в процессе эксплуатации может надломиться, особенно уязвимы алюминиевые жилы;
  3. Если кабель монтируется в траншею, то поверх слоя ПГС укладывается сигнальная лента, которая при производстве дальнейших ремонтных работ позволит предотвратить аварийную ситуацию;
  4. При прокладке провода под зданиями и сооружениями его необходимо поместить в пластиковую гильзу, диаметр которой должен быть больше размера кабеля на 10%.

Во время монтажа и эксплуатации кабеля ВБбШв стоит учитывать, что электричество является источником повышенной опасности, поэтому установку и обслуживание линии должны осуществлять специалисты, имеющие профильное образование и опыт в данной сфере.

Видео

Оцените статью:

цена и характеристики на сайте ООО «Рустехнологии»

Конструкция

1. Три однопроволочные круглые проводящие ток алюминиевые жилы номинальным сечением 2,5 мм2, соответствуют 1 классу согласно ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6 мм.
3. Поясная изоляция: — выпрессованная из ПВХ пластиката толщиной 0,9 мм; — в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги суммарной толщиной 1,1 мм; — либо в виде слоя из поливинилхлоридных лент толщиной 0,9 мм.
4. Защитный покров типа «БбШв» согласно ГОСТ 7006-72. Отсутствие подушки. Броня из двух стальных либо стальных оцинкованных лент толщиной 0,3 мм. Неоцинкованные ленты должны быть покрыты битумом либо битумным составом и полиэтилентерефталатной лентой. Наружный покров из выпрессованного поливинилхлоридного защитного шланга толщиной 1,8 мм.


Применение

Для передачи и распределения электрической энергии напряжением 660 В. Конструктивная особенность покрова изделия позволяет эксплуатировать его в широком диапазоне внешних воздействий. Ленточная броня и пластмассовый шланг обеспечивает кабелю надежную защиту от различных механических повреждений, за исключением растягивающих усилий. Допускается применение изделия в почвах с коррозионной активностью вплоть до высокой, в частично затапливаемых сооружениях, в сухих и влажных помещениях с высокой степенью пожарной опасности, а также во взрывоопасных зонах.


Технические характеристики

Переменное напряжение, номинальное0,66 кВ частотой 50 Гц
Испытательное переменное напряжение на пробой3 кВ частотой 50 Гц
Время выдержки при испытании10 мин
Длительно допустимая токовая нагрузка21 А на воздухе, 28 А в земле
Допустимый ток односекундного КЗ основных жил0,27 кА
Сопротивление изоляции при 20 °Сне менее 10 МОм·км
Строительная длинане менее 450 м
Маломеры в партиине более 20% отрезками от 50 м
Допустимая температура нагрева жил70 °C
Максимальная температура нагрева жил80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба7,5 наружных диаметров
Диапазон рабочих температур−50−+50 °C
Срок службыне менее 30 лет с даты производства

Обозначение наименования - Кабель АВБбШв 3х2,5

алюминиевая жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката
3 жилы
номинальное сечение жилы 2,5 мм2


Гост, ТУ регламентирующие производство

ГОСТ 16442-80


Дополнительные характеристики

Количество основных жил/пар жил3
Cечение основной жилы2,5
Расчётная масса280,0 кг/км
Наружный диаметр13,4 мм

Поставим в короткие сроки Кабель АВБбШв 3х2,5 по выгодной цене. Свяжитесь с отделом продаж.


Вам может быть интересно

Провода монтажные

Провода монтажные - назначение и основные маркоразмеры. Конструктивные характеристики и назначение.

ООО «ИХ-ЕРЧ» | Ваш надежный партнер

АВБбШв на 0,66 кВт. 1,0 кВт по ГОСТ 16442-80
Кабели силовые алюминиевые. ПВХ изоляция и броня кабеля типа БбШв
АВБбШв на 0,66кВт. 1,0 кВт по ТУ 3500-002-59680332-2004
Кабели силовые алюминиевые. ПВХ изоляция и броня кабеля типа БбШв. характеризуется низкой воспламеняемостью

СТРОИТЕЛЬСТВО

  1. ПРОВОДНИК - алюминиевый, одно- или многожильный, круглой или секторной формы.первый или второй класс по ГОСТ 22483
  2. ИЗОЛЯЦИЯ - из поливинилхлоридного компаунда (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (зелено-желтый).
  3. STRANDING - изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).
  4. НАКЛЕЙКА - в кабелях с кабельной арматурой типа БбШв, отжатой из ПВХ-компаунда или изоляционного материала или другого равноценного материала; в кабелях АВБбШнг прокладывается между жилами с зазорами, заполненными ПВХ пластикатом, характеризующимся низкой горючестью.
  5. БРОНИРОВАНИЕ КАБЕЛЯ - типа БбШв:
    - броня из двух стальных оцинкованных полос, наложенных одна на другую так, чтобы верхняя полоса перекрывала зазоры между витками нижней;
    - оболочка прессованная из ПВХ.
    - из компаунда ПВХ, обладающего пониженной горючестью в кабелях АВБбШнг.

ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВт и 1,0 кВт при частоте 50 Гц. Кабели одножильные применяются в постоянном напряжении
Для прокладки в земле (траншеях), помещениях (зданиях), каналах, туннелях, шахтах (кроме блоков), а также на открытом воздухе при условии отсутствия значительного растягивающего усилия. применяется к кабелю.но при наличии риска механических повреждений в эксплуатации. Кабели
АВБбШв не распространяют горение при одиночной прокладке. Кабели
AVBbSHng не распространяют горение при прокладке кабелей пучками.


КОДЫ ОКП:
35 2222 41 - Кабели AVBbSHv на 0,66 кВт
35 3771 57 - Кабели AVBbSHv на 1,0 кВт
35 3771 09 - Кабели AVBbSHng на 1,0 кВт


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип климатизации - УХЛ и Т, категория размещения - 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур................................................... .......................... от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре ниже + 35 ° С .. ...................................... до 98%
Температура установки и монтажа без предварительного нагрева , не ниже ..............- 15 ° С
Минимальный радиус изгиба при прокладке:
одножильных кабелей АВБбШв ................ .................................................. ........... 10 наружных диаметров
одножильных кабелей АВБбШнг................................................... ......................... 15 наружных диаметров
многожильный .................... .................................................. ................................. 7,5 наружных диаметров
Диапазон частот ........... .................................................. ................................ 50 Гц
Номинальное испытательное напряжение переменного тока при частоте 50 Гц:
для напряжения 0,66 кВт .................................................. ........................................ 3 кВт
на напряжение 1,0 кВт .................... .................................................. ...................... 3,5 кВт
Допустимая длительная рабочая температура предварительного нагрева жилы кабеля ................ + 70 ° С
Строительная длина кабеля с сечением основной жилы:
от 1,5 до 16мм2 .............................. .................................................. .......... 450 м
от 25 до 70 мм2 ................................ ......................................................... .300 м
от 95 мм2 и более ......................................... ............................................ 200 м

Кабели АВБбШв с круглой жилой

Количество и номинальное сечение жил, мм2

Наружный диаметр кабеля, мм

Масса кабеля 1 км / кг

0.66 кВт

1 кВт

0.66 кВт

1 кВт

2х2,5

13.6

13,6

275

272

2х4

14.4

15,2

302

328

2х6

15.4

16,2

340

368

2х10 одноядерный

17.4

17,8

419

425

2х16 одноядерный

19.3

19,7

495

510

2х16

20.2

20,6

522

538

2х25 одноядерный

22.6

23

469

665

2х25

23.2

23,6

688

685

2х35 одноядерный

25

25.4

780

798

2х35

25.6

26

799

817

2х50 одноядерный

28.4

28,8

974

993

2х50

29

29.4

1002

1021

2х70

32.2

1206

2х120

39.2

1698

2х150

42.4

1984

2х185

46.4

2314

3х240

51.8

2818

3х2.5

13,6

14

280

294

3х4

15

15.8

335

366

3х6

16.1

16,9

382

414

3х10 одноядерный

18.2

18,6

470

487

3х16 одноядерный

20.2

20,6

577

595

3х16

21.2

21,6

608

627

3х25 одноядерный

23.8

24,2

771

791

3х25

24.4

25,3

793

837

3х35 одноядерный

26.3

26,8

937

959

3х35

27

27.4

959

982

3х50 одноядерный

30

30.4

1192

1216

3х50

30.6

31,1

1227

1251

3х4 + 1х2.5

15,9

16,5

371

395

3х6 + 1х4

17.1

18,1

427

457

3х10 + 1х6

19.5

20

528

549

3х16 + 1х10 одноядерный

21.8

22,3

656

677

3х16 + 1х10

22.2

22,7

674

696

3х25 + 1х16 одноядерный

25.4

26,6

882

926

3х25 + 1х16

26.1

26,6

908

932

3х35 + 1х16 одноядерный

27.7

28,2

1032

1057

3х35 + 1х16

27.7

28,1

1037

1062

3х50 + 1х25 одноядерный

31.6

32,1

1328

1356

3х50 + 1х25

32.3

32,8

1364

1396

4х2.5

14,3

14,8

312

329

4х4

15.9

16,9

377

414

4х6

17.1

18,1

434

464

4х10 одноядерный

19.5

20

542

562

4х16 одноядерный

21.8

22,3

675

697

4х16

22.9

23,3

712

735

4х25 одноядерный

26.2

12,1

221

235

4х25

26.9

27,4

965

991

4х35 одноядерный

28.6

29

1118

1145

4х35

29.3

29,8

1144

1172

4х50 одноядерный

32.7

33,9

1438

1511

4х50

33.4

33,9

1481

1511

Оборудование для ЛЭП | Элтех Лтд-Инжиниринг

Кабельная продукция

Предлагаем Вам свои услуги по комплексной поставке кабельной продукции заводов: «Камкабель», «Сибкабель», «Севкабель», «Томсккабель», «Кавказкабель», г. «Росскат», «Сарансккабель», «Чувашкабель», «Москабель», «Рыбинскабель», «Самарская кабельная компания», «Элькаб».

Кабели управления:

АКВББШВ, АКВББШНГ, АКВВБГ, АКВВБГЗ, АКВВГ, АКВВГЗ, АКВВГЗНГ, АКВВГНГ, АКВВГЕ, АКВВГЕНГ, АКРВГВГ, КРВБСН, АКВВГЕНГ, АКРВГВГ, АКРВББГ, АКВВГЕНГ, АКРВГВГН, АКРВБСНГ, АКВВГЕНГ, АКРВГВГН, АКРВБСНГ, АКВВГНГ, АКРВГВГН , КВВГНГ, КВВГНГ-LS, КВВГЭ, КВВГЕНГ, КВВГЕНГ-LS, КВПБШВ, ALCM

, КРВБГ, HKEOC, КРВГЭ, управляемый, КРНБГ, КРНГ и другие.

Силовые кабели:

NUM — J, NUM — O, NYM — J, NYM — OAVBbShv-1, 6-AVBbShv, AVBBSHNG-1, 3-AVBBSHNG, AVBBSHNG-6 AVBV-1, 1-ABB, АВВБ-1 АВВБГ- 1 АВВГ-1, АВВГ-6 АВВГ-660, АВВГ-П-1, АВВГ-П-660, АВВГ-КЛ-1, АВВГ-КЛ-660, АВВГЗ-1, АВВГЗ-660, АВВГЗНГ -1, АВВГЗНГ-660-АВВГнг 0.66 АВВГнг-1, 6-АВВГнг, АВВГнг-LS-1, АВВГнг-LS-660, АВВГнг-П-1, АВВГнг-П-660, АВПБШВ-1, ВБбШв-1, ВБбШв-6, ВББШНГ-1, ВБВ-1 , ВВБГ-1, ВВГ-1, ВВГ-6, ВВГ-660, ВВГ-П-1, ВВГ-П-660, ВВГ-ЦЛ-1, ВВГЗ-1, ВВГЗ-660, ВВГЗНГ-1, 660-ВВГЗНГ, ВВГнг-1 , 660-ВВГнг, ВВГнг-LS-1, ВВГнг-LS-660, ВВГнг-LS-П-660, ВВГнг-П-1, ВВГнг-н- 660 ВПБШВ-1 ППГнг-HF-660 ППГнг-HF-660- P

Силовые провода:

H07V-R, APV, APV-CL APPV, ALMPs ALMPs-CL PBOT, PBOT-3, PBOT-6, PBOT-8, PV1, PV1-WF, PV1-CL, PV2 , PV2-CL PV3, PV3-B, PV3-CL, PV4, PV4-CL PVKV-380, PVKV-660, PVA, PVA-U, PGRI, PPV, PRG-6000, ADCP, PRPG, PRSN, PRSN-U , ПРТО, ПРТО-ЦЛ ПУГНП, РКГМ, ШВВП, ШВВП-У.

Самонесущие изолированные провода:

СТС-1, СТС-1 Прил. ТУ, СТС-2, СИП-2 Прил. ТУ, СТС-3, СТС-3 Прил. ТУ, СИП-4, СТС-5

Кабели оптические:

ОК, АСУ, АПЭ, ДПЛ, ДПС, ДПТ, ОКГМ, ОКГТС, ОКСМ и другие.

Арматура и изоляторы

  • Линейная арматура
  • Изоляторы
  • Линейная арматура на 0,4 кВ с самонесущими изолированными проводами СИП-2 и СИП-4
    Стеклянные линейные подвесные изоляторы
  • Специальная линейная арматура и молниезащитные устройства для ВЛН 6 -35 кВ с защищенными 3 проводами СИП, ПЛВ и ПЗВГ.Изоляторы линейно-болтовые и изоляторы опорных линий
  • Арматура линейная. Стойки изолирующие сборные СЛД 6-10 кВ
  • Арматура опорная. Изоляторы линейные подвесные полимерные
  • Тяговая арматура. Изолирующая линейная капельница
  • Присоединительная арматура. Изолирующий межфазный сепаратор
  • Фитинги контактные. Монтажные стержневые полимерные изоляторы
  • Защитная фурнитура

Разъединители

  • Разъединители LTD (хвостовики)
  • Разъединители LTD
  • Разъединители OLTD
  • Разъединители ISGD ISGFD

Разъединители LTD 913 для включения или отключения рабочих участков цепи, находящихся под напряжением, для заземления отключенных участков с помощью заземляющих проводов, составляющих единое целое с разъединителем, а также отключения токов холостых трансформаторов и зарядных токов воздушных и кабельных линий.

Структура условного обозначения разъединителя LTD (1a, 1b, 2) -10.IV / 400

D - разъединитель

L - линейный

T - тангентного типа

1a - заземление провод со стороны неподвижного контакта

1б - провод заземления со стороны подвижного контакта

2 - провод заземления со стороны неподвижного и подвижного контактов

10 - номинальное напряжение, кВ

IV - степень загрязнения согласно ГОСТ 9920

400 - Номинальный ток, А

Технические характеристики разъединителей

ЛТД-10.IV / 400

Номинальное напряжение кВ 10

Максимальное рабочее напряжение 12 кВ

Номинальный ток 400 A

Условный тепловой ток 10 кА

Кратковременный электродинамический ток кА 25

Время протекания условного теплового тока c3

Индуктивный прерывистый ток (sosφ ~ 0,15) A 1

Емкостной прерываемый ток (sosφ ~ 0,15) A 1

Тип привода CR-01-7 УХЛ1

Комплектация: рама, привод, траверсы, зажимы , кронштейны, тяга (L = 6000; 6200; 6400, 6800).

Разъединители OLTD

Разъединители OLTD применяются в сетях 6-10 кВ. Разъединители используются для создания видимого промежутка, который отделяет вышедшее из строя оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при ремонте оборудования для обеспечения безопасной работы. Разъединители не имеют дугогасительных устройств, поэтому они в основном предназначены для включения и выключения электрических цепей при отсутствии тока нагрузки, находящегося только под напряжением или даже без напряжения.

Структура условного обозначения разъединителя

OLTD -1-10-X UHL1 с PR-01

D- разъединитель

L - линейный

N - наружный аппарат

T - две опорно-изоляционные колонки

1, 2 - количество заземляющих ножей

10 - номинальное напряжение, кВ

III, IV - степень загрязнения по ГОСТ 9920-89 стандарт

Х - 200, 400, 630 , 1000 - номинальный ток, А

АС1 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Управление разъединителем OLTD осуществляется ручным приводом ПР-01.

В условном обозначении привода:

D - привод

M - ручной

001 (0) 01 (1) 01 (2) - концепция (0 - без заземляющих ножей, 1 вал для заземляющих ножей от главный вал, t 2 вала заземляющих ножей).

Технические характеристики разъединителей OLTD

Номинальный кратковременный выдерживаемый ток (тепловой ток), IT, кА - 6-10

Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамического сопротивления), Ig, кА - 25

Время протекания номинального кратковременного тока (время короткого замыкания), с:

- для основных ножей - 3

- для заземляющих проводов - 1

Длина пути утечки внешней изоляции не менее 30 ; 45 см

Масса, не более 40 кг

Габаритные размеры, не более, мм:

- Длина - 1200

- Ширина - 470

- Высота -385

Климатическое исполнение - AC1

Высота, м , не более 1000

Верхнее рабочее значение температуры окружающего воздуха, ° С - + 40

Нижнее рабочее значение температуры окружающего воздуха, ° С - -60

Комплект поставки разъединителя OLTD:

- разъединитель OLTD - 1 шт. - ручной привод CR-01 AC1 - 1 шт. - паспорт и инструкция по эксплуатации.

разъединители ISGD, разъединители ISGFD, разъединители ISG, разъединители ISGF, разъединители RVO

Разъединители ISGD, разъединители ISGFD, разъединители ISG, разъединители ISGF, разъединители RVO внутренней установки предназначены:

для отключения и отключения напряжение участков высоковольтной электрической цепи без тока нагрузки и для изменения схемы подключения;

для обеспечения безопасной производственной работы в автономной зоне;

для включения или отключения зарядных токов воздушных и кабельных линий, холостых токов трансформаторов и малых токов нагрузки.

specificikacije, dekodiranje kratice, razlika od ostalih žica

Nemoguće je zamisliti moderni život bez Struje. Električna energija postala je sastavni dio našeg stojanja, bez koje nijedna osoba ne može učiniti. Dolazeći kući, svaki od ljudi uključuje svjetlo, televizijsku audio opremu. Користи sve vrste kućanskih aparata. Нижняя индустрия не может быть без доступа к электричеству. Ova vrsta energije proizvodi se u elektranama i distribuira u svim regijama.Za prijenos širenja generirane energije na daljinu koriste se nadzemni vodovi i vodovi.

Бакрени оклопни кабель ВББШВНГ

Дешифранье VBbShvng:

  • одсутность слова «А» на почту ознаке значи бакрене вода;
  • Б-говорить о непрозрачной изоляции из пластичного ПВХ-а.
  • B-oklopljen čeličnim vrpcama s premazom cinka.
  • б - одсутность ястука, коджи иэ дио поклопца защите испод оклопа;
  • ŠV-vanjski plašt od plastičnog PVC-a.
  • ng - присутствие других символов на краю значащих покрытий в безопасных условиях.

Техническая характеристика и разница с остальными марками

Спецификация на предмет:

  • Температура около VBBSHV kabel je -50 ° + 50 ° s vlagom zraka ne većom od 90%.
  • Maksimalno grijanje živjelo je pod opterećenjem od + 70 ° C.
  • Maksimalno zagrijavanje jezgara tijekom nužnog rada je + 80 ° C.
  • Polaganje crta nije dopušteno na temperaturi 15 ° C.
  • Primjenjivi napon (na frekvenciji 50 Hz) 660-10 000 v.
  • Rok rada je 30 godina.
  • Гарантийское раздельное от 5 года.
  • najmanji polumjer savijanja kod polaganja višežarnih kabela iznosi 7, 5 vanjskih promjera.

U takvim se proizvodima koriste različite boje vena.

  • Plava - nula žica.
  • uto sa zelenom prugom - uzemljenje stambene zgrade.
  • Preostale boje su temeljne faze.

Для увеличения поедности поступак повезения дугих пьесама у смислу очуваня фазе.Zbog svojih vanjskih kvaliteta školjke dopušteno je polaganje u kablovskim tunelima, podzemnim željeznicama, nadvožnjacima i mostovima, u prostorijama visoke vlage. Допущена употребления ВББШВ у измененным мрежама от 1 до 10 кВ. S obzirom na snažan oklop i dovoljnu izolaciju, može se koristiti u explozivnim okruženjima. С обзором на прилично высокого качества против запаливания, способности винильное изоляция да издржи защищенное защитное покрытие, допущенное к открытию положено и снимается .

Kabel VBBSHV

Kabel VBBSHV ima iste karakteristike i dekodiranje kao VBBSHVN kabel, ali isostanak simbola "ng" na kraju kratice ukazuje da može poduprijeti .

VBBSHV dešifriranje kabela:

  • B-unutarnja izolacija PVC plastic vodiča.
  • Б-доступность оклопног врпце.
  • б-недостатак ястука испод оклопа.
  • Spoj je PVC пластика.

Promjena VBbshv može se nazvati žicom KVBShv, može se pripisati kategoriji control.То, что я названо словом К на почту ознаке. Ice ove vrste koriste se za spajanje električnih instalacija i potrošača s naponima koji ne prelaze 660 v. Kada se koristi u mrežama sizjeničnim naponom i 1000 v u mrežama sizravnim naponom. Kratica se dešifruje na sljedeći način:

  • K- значи контроля.
  • B-žice su izolirane PVC пластиком.
  • B-oklopna čelična traka.
  • б-недостатак защитног ястука испод оклопа.
  • Vanjski plašt od PVC spoja u Obliku crijeva.

Dijelovi upravljačkog kabela KVBBSHV od sredine:

  • Provoenje jednožilne jezgre okrugle bakrene legure.
  • Kabelske jezgre su sastavljene u gomilu uvijanjem (u paru). Izolacija jezgara parova razlikuje se u boji od boje jezgara other parova.
  • Nameće se vrpca od 2 trake presvučene cinkom.
  • ПВХ vanjski plašt.

Такви сэ каблови не коридор у струйным круговым, али успешю везу изменю правильную коди службы.Napon 380v primjenjiv je na njih, u izuzetnim slučajevima do 1000 v. Ipak, raspon primjene upravljačkih kabela je prilično širok:

  • Daljinsko upravljanje sklopnom opremom.
  • Spajanje električnih ureaja na ureaje.
  • Prijenos signala i naredbi na daljinu (putem telemehanike).
  • Održavanje zaštitnih i automatizacijskih krugova.

КВББШВ контроля кабельных полей, которые принадлежат одиночным каналам и лестницам. Imaju zasebne ormare i priključne terminale, osiguravaju pouzdanost krugova u različitim klimatskim uvjetima.

Kabel AVBBSHV

Kabel marke AVBBSHV razlikuje se od VBBSHV у присутствия алюминиевых Джезгара умэсто бакрених. Prema tome, kabel s aluminijskim vodičima ima potpuno različite karakteristike. Промжер АВББШВ у односу на промйер ВББШВ бит это много вечи за исто оптеречение на темелю материала воды производства.

Употребление кабеля с алюминиевым водоснабжением AVBBSHV je sljedeća:

  • Полагание у рово с антикорозивным активным действием, под уветима, влачна сила тихим радом на воде;
  • Допускается поставка у просторе опасности от пожара;
  • поле у ​​просторья с высоким властью, као это е мина, тунель, времено поплавлене просторье;
  • допущена к использованию у эксплозивне просторное класе V-1G, V-1B, V- ||, V- || А;
  • при частоте вращения 660 В до 1000 В при частоте 50 Гц;
  • максимальная степень защиты зрака 98%;
  • амплитуда радиальной температуры от -50 ° до + 50 ° С;
  • максимальная температура солнечного кода: 160 ° C.

Jamstveni rok od puštanja u rad je 5 godina. У воды, овай кабель може траяти 30 и више года.

Какую нагрузку выдерживает кабель avvg 3 16. Расшифровка аббревиатуры кабеля avvg и его технические характеристики

Кабель AVVG получил серьезную популярность на территории нашей страны благодаря невысокой цене и отличному качеству. Этот кабель часто используют не только в промышленных масштабах, но и для разводки в доме электропроводки.Поэтому мы решили посвятить этому проводнику отдельную статью, чтобы рассказать о характеристиках кабеля АВВГ, его области применения и особенностях.

Конструкция

Жилы токопроводящих кабелей изготовлены из алюминия. Количество проводов может варьироваться от 1 до 6. Стоит отметить, что они могут быть многопроволочными и однопроволочными, так что если вы обнаружите такой провод, не удивляйтесь.

Изоляция получила стандартную маркировку проводов и кабелей, которая полностью соответствует стандартам ГОСТ.Ноль - синий, земля - ​​желтый или зеленый. Оболочка сконструирована таким образом, чтобы ее можно было легко отделить от жил кабеля, которые имеют собственную изоляцию. Жилы проводов могут иметь разное сечение (см. Фото ниже). Как правило, ноль - самый маленький.

Расшифровка кабеля AVVG

AVVG довольно проста, раскрыть ее сможет даже человек, никогда не имевший дела с проводами. Это означает следующее:

Помимо стандартного обозначения, вы также можете найти префиксы «P» и «T».Если вы видите «P» - это значит, что электрический кабель имеет плоскую форму. Буква «Т» говорит о том, что кабель не боится плесени.

Если говорить о цифрах, то стоит выделить самый популярный кабель AVVG - 660 3 * 25. В данном случае 660 означает рабочее напряжение, которое указывается в вольтах или киловольтах. Второе число - это количество жилок и их поперечное сечение. Если встречается дополнительная приставка «резерв» - это означает, что все жилы однопроводные.

Область применения

Итак, назначение провода АВВГ и условия его прокладки.Сейчас этот кондуктор используется в следующих электромонтажных работах:

  • При строительстве сети мостов, кварталов и различных путепроводов.
  • Может также использоваться в пожароопасных зонах.
  • Провод для установки в затопленных и влажных помещениях.
  • С его помощью можно проложить ЛЭП по воздуху.

Характеристики кабеля AVVG

Теперь мы перешли к основной части нашей статьи и расскажем о характеристиках жилы.Выделим основные параметры, которые помогут понять, как устроен провод. Итак, характеристики:

  1. Частота переменного тока 50 Гц.
  2. Температура работы от -50 до +50.
  3. Не прокладывать провод при -15.
  4. Срок службы 30 лет.
  5. Гарантия производителя пять лет.
  6. Минимальный радиус изгиба составляет 7,5 наружного диаметра кабеля AVVG.
  7. Рабочее напряжение 660 и 1000 вольт.
  8. Сечение жил от 2.От 5 до 240 мм 2.
  9. Максимальный нагрев кабеля 70 градусов.

В следующей таблице вы найдете: допустимую текущую нагрузку, обозначения, массу, диаметр и поперечные сечения каждой марки. Эта таблица поможет вам выбрать подходящий кондуктор в любой ситуации.

Обзор силового кабеля AVVG: видео


Интересная статья

Кабель AVVG - это деталь, которая служит для распределения и передачи электрического тока в стационарных установках до номинального переменного напряжения.Часто концентрация в нем электричества колеблется от 650 до 1000 В. При этом частота подачи тока может достигать 50 Гц и более. Где используется этот провод и какой кабель имеет технические характеристики AVVG?

Назначение

Это устройство используется в качестве проводника между источником тока и потребителем. Его прокладывают под землей, иногда под открытым небом или в кабельных каналах. А если более подробно рассматривать сферу применения кабеля АВВГ, то он применяется практически везде, но только в тех местах, где возможность повреждения и больших растягивающих усилий сведена к нулю.

О конструкции

Кабель AVVG может быть как одноядерным, так и многожильным. При этом сами проводники выполнены сплошными. В зависимости от используемого материала также различают детали сечением от 2,5 до 240 миллиметров (первый класс) или от 70 до 240 миллиметров (второй класс). Это однопроводные и многопроволочные изделия.

В конструкции кабеля АВВГ также присутствуют элементы изоляции. В основном это ПВХ пластик, который изолирует поверхность провода от воздействия внешних факторов.Вены могут иметь цифровую (0, 1, 2, 3 и т. Д.) И цветную (белую, зеленую, пурпурную) маркировку. Первый тип кабелей применяется в основном на больших проводах сечением 70 мм 2.

Говоря об элементах изоляции, следует отметить, что наполнение из ПВХ материала одновременно накладывается на оболочку из провода. и отделяет его от внешних воздействий окружающей среды. Для деталей с поперечным сечением 16 квадратных миллиметров и более применяется утеплитель из нетканого материала.Здесь в качестве защитного покрытия используется двойной слой пленки ПЭТ и ленты ПВХ. Кроме того, в производстве могут использоваться оцинкованные ленты с битумной поверхностью и пленки ПЭТ. Корпус выполнен из ПВХ-пластика.

Алюминиевый кабель АВВГ и его технические характеристики

Этот вид проводов предназначен для использования в средах с температурой воздуха от -49 до +49. При этом максимальная влажность окружающей среды может достигать 98 процентов.

Максимальная температура, при которой кабель AVVG сохраняет свои токопроводящие свойства, составляет +70 градусов Цельсия.Предельная температура нагрева жил в режиме перегрузки +80 градусов (при условии, что продолжительность нагрева не более 8-9 часов в сутки или 1 тысяча часов работы за весь срок службы). При коротком замыкании с температурой до 160 o C кабель АВВГ может сохранять свои свойства и не деформироваться в течение 4 секунд.

Таким образом, кабель AVVG является одним из лучших устройств, проводящих электричество, поэтому его используют во всех пожарных и взрывоопасных зонах, туннелях, шахтах, кабельных эстакадах и просто на открытом воздухе.

АВВГ - кабель, состоящий из алюминиевых жил, гибкий, каждая жила защищена изоляционным слоем из поливинилхлоридного материала, кроме того, сам кабель имеет внешнюю защитную оболочку из ПВХ-пластика.

Благодаря невысокой стоимости и отличному качеству, кабель АВВГ зарекомендовал себя как лучший проводник для промышленных, складских, жилых многоквартирных помещений в сетях освещения, внутренней разводки, а также вводный кабель к распределительным устройствам.

Жилы кабеля АВВГ изготавливаются из мягких сортов алюминия, что делает его более гибким в эксплуатации, но также хрупким при неправильной установке.Жилы бывают двух видов исполнения: круглые и секторные. В зависимости от области применения жила кабеля изготавливается как однопроволочная, так и многопроволочная, имеющая много сечений по ГОСТ.

Кабель AVVG предназначен непосредственно для передачи и распределения электроэнергии напряжением 660 и 1000 вольт переменного тока и частотой 50 Гц. Перепад температур обеспечивает нормальную работу кабеля от –50 ° С до + 50 ° С. Максимально допустимый нагрев жилы кабеля не должен превышать + 70 ° С без учета времени нагрева.Хотя в аварийной ситуации жила кабеля АВВГ способна выдержать нагрев до + 80 ° С.

Допустимый температурный режим прокладки кабеля от –15 ° С до + 50 ° С. При температуре окружающей среды ниже 15 ° C требуется предварительный нагрев кабеля.

В процессе установки троса при повороте, опускании, подъеме необходимо соблюдать его изгиб. Во избежание повреждения кабеля изгиб должен быть для одножильных 10 диаметров, а для многожильных 7.5. При правильной установке и эксплуатации кабеля срок службы 30 лет.

Способы прокладки кабеля AVVG

1. Скрытая прокладка кабеля:

Скрытая прокладка кабеля - самый безопасный и эстетичный монтаж. Кабель укладывается в пустоты, каналы, валы поверхностей из негорючих или трудногорючих материалов с последующей герметизацией этих мест и не требует дополнительной защиты. При скрытой установке в легковоспламеняющихся конструкциях требуется дополнительная защита.Асбестовые трубы, металлические трубы, металлические шланги и т. Д. Защита ПВХ-материалов для этого типа кабеля нежелательна.

2. Открытая прокладка кабеля:

Открытая прокладка кабеля АВВГ выполняется на поверхностях и перекрытиях помещений, не поддерживающих горение и не имеющих возможности механического повреждения кабеля. Монтаж выполняется с учетом всех правил ПУЭ и СНиП. Также кабель АВВГ допускает открытую прокладку по горючим поверхностям с применением специальной защиты, такой как электрические трубы, металлический шланг.В этом типе установки защита ПВХ не допускается.

Метод открытого монтажа также включает прокладку кабеля через лотки, кабельные каналы и каналы. При этом параметры установки конструкций выбираются исходя из конструкции помещения, в котором будет проложен кабель, а также факторов окружающей среды, в которых будет эксплуатироваться кабель. При прокладке кабеля открытым способом от здания к зданию можно закрепить кабель на кабелях, выбранных в соответствии с собственными характеристиками кабеля и выдерживающими растяжение, вес кабеля, провисание, стрелу, лед и т. Д.

3. Закладка в землю:

Кабель АВВГ, как и многие другие кабели, не рекомендуется прокладывать в траншеях, грунте. АВВГ не имеет собственной защиты от механического воздействия на оболочку кабеля, которое при дальнейшей эксплуатации приводит к выходу кабеля из строя.

При установке необходимо использовать, а также СНиП.

При покупке электрического кабеля в строительном магазине нас чаще всего интересует его сечение, так как оно определяется текущей нагрузкой в ​​домашней сети.Реже обращаем внимание на маркировку, хотя именно в ней заложена структура кабеля, его характеристики. Например, расшифровка avvg. Что означает эта аббревиатура, какой смысловой код несут эти буквы? Об этой и остальной части этой статьи.

Во-первых, начнем с того, что категория кабеля AVVG имеет довольно большой модельный ряд, поэтому в маркировку всегда добавляются какие-то буквы или цифры. Каждый из них что-то значит. Но для начала разберемся с самой расшифровкой AVVG.

  • Буква «А» означает, что перед вами алюминиевый кабель. Если эта буква отсутствует, то есть маркировка ограничена тремя буквами ВВГ, значит, кабель медный.
  • Первая буква «В» говорит о том, что изоляция жил кабеля сделана из поливинилхлорида (ПВХ) или, как его еще называют, пластика.
  • Вторая буква «В» обозначает внешнюю изоляцию всего провода, то есть оболочку. Он также изготовлен из ПВХ.
  • Буква «Г» - показатель отсутствия армированного слоя в составе кабеля, как если бы он был оголенным.

Есть маркировка и цифровые символы. Например, кабель АВВГ 4х25 или 4х16. Что это? В первом случае это четырехжильный кабель сечением 25 мм², во втором - 16 мм².

Внимание! Кабель AAVG с сечением более 25 мм² доступен только в многопроволочной версии.

Так как модельный ряд этого типа достаточно широк, поскольку существуют разные условия эксплуатации электрических сетей, то соответственно к этикетке добавляются буквенные, а иногда и цифровые обозначения.Приведем несколько примеров.


  • АВВГ-П - материал плоского исполнения.
  • Apvvg - фазовая изоляция изготовлена ​​из вулканизированного полиэтилена.
  • АВББШВ - рукав армированный с ПВХ-оболочкой.
  • Апвббшв - то же, что и предыдущая модель, только с фазовой изоляцией из полиэтилена.

То есть у каждого исполнения есть своя аббревиатура на этикетке, которую, кстати, понимают далеко не все электрики. Хотелось бы остановиться на одном бренде, который сегодня предпочитают многие проектные организации.Это кабель AVVGng (A) или AVVGng (A) -LS (HF).

  • Во-первых, буква «А» в скобках означает, что данный электрический провод соответствует категории пожарной безопасности «А». То есть не распространяет пламя.
  • Во-вторых, символы «нг» - это маркировка продукта, не распространяющая пламя в групповой прокладке.
  • В-третьих, «нг-LS» - не распространяет горение, но с минимальным дымовыделением.
  • В-четвертых, «нг-ВЧ» - и не распространяет горение, и не будет дымить.

Устройство AAVG

Ядро кабеля представляет собой круглый провод из алюминия. Как уже было сказано выше, утеплитель и оболочка могут быть разными, но чаще всего это поливинилхлорид или полиэтилен. Модели на напряжение выше 6000 вольт выпускаются только в трехжильном исполнении.

В четырехжильных проводах все жилы могут быть одинакового сечения или трех одинарных, нулевых с уменьшенным. Например, АВВГ 3х10-1х6.

Где использовать

Кабель силовой АВВГ предназначен для создания электрических сетей и подключения оборудования переменного напряжения 6000 и 10 000 вольт с частотой 50 Гц.Самое главное, что этот кабель можно прокладывать практически в любых условиях, в любых помещениях. Например:

  • Во влажных помещениях.
  • На пандусах.
  • В тоннелях.
  • В специальных лотках или ящиках.
  • По воздуху.
  • В местах, где есть вибрация.
  • На площадках АЭС.

При этом необходимо придерживаться определенных условий его эксплуатации.

  • Диапазон температур от -50С до + 50С.Кратковременно выдерживает температуру до + 75 ° С.
  • Относительная влажность воздуха 98% при + 35 ° С.


Внимание! Если температура воздуха при прокладке кабеля ниже -15 ° C, сам кабель необходимо прогреть. Это упростит процесс установки.

  • Радиус изгиба - одножильных АВВГ - 10 диметров, многожильных - 7,5 диаметров.
  • Производители дают гарантию пять лет после ввода изделия в эксплуатацию.Практический срок службы не менее 30 лет.

Честно говоря, эти характеристики говорят о высоком качестве электрического кабеля.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
