Батарейка для мультиметра: MT3608. Переделка мультиметра на батарейное питание.

Содержание

MT3608. Переделка мультиметра на батарейное питание.

Есть у меня старый боевой товарищ – китайский мультиметр а-ля DT9208 по имени FUKE. И ел он Кроны безбожно – одной батарейки хватало чуть дольше, чем на полгода. Да и заикаться стал в последнее время – то ток неправильно измеряет, то напряжение не то показывает. И решено было приобрести нового друга – автоматического (как по заказу подвернулась акция). А в старого вдохнуть новую жизнь, заменив Крону на обычные батарейки типоразмера АА. И потрудится он ещё в качестве запасного игрока.

Почему не литий, а обычные батарейки? Во-первых, литий надо периодически заряжать, а батарейки можно просто заменить. Во-вторых, хотелось поэкспериментировать. В-третьих, батарейки дешевле Кроны и служат дольше. Ну и в-четвёртых, была надежда, что батарейки будут высасываться практически до нуля, так как по даташиту нижняя граница входного напряжения преобразователя MT3608 составляет всего два вольта. Это означает, что в случае успеха мультиметр сможет «донашивать» батарейки, которые уже не работают в других устройствах (часы, пульты, фонарики и пр.
), хотя остаточное напряжение на них составляет примерно 1,3 вольта.

Проверяем нашу гипотезу. Подаём на преобразователь MT3608 с регулируемого блока питания напряжение 3 вольта, на выходе устанавливаем 9 вольт. Далее плавно понижаем входное напряжение до двух вольт, контролируя выходное напряжение. Оно по-прежнему 9 вольт. Понижаем дальше – мой БП может выдать минимум только 1,5 вольта. Но и при этом напряжении выходное составляет те же 9 вольт. Замечательно! Даже лучше, чем ожидалось. Может быть мне такой экземпляр MT3608 попался? Проверил заодно, как ведёт себя MT3608 при повышенном напряжении. При изменении входного напряжения от 1,5 до 9,8 вольта выходное менялось от 9 до 9,05 вольта. И тут же возникла шальная мысль – а что, если ко входу MT3608 припаять колодку от Кроны, и в батарейный отсек мультиметра можно поместить любой аккумулятор, влезающий по размеру (с платой зарядки естественно), припаяв к нему ответную колодку от Кроны. Или ту же Крону. Просто она будет работать через MT3608. Как крайний вариант.
Итак, приступим. Разобрал мультиметр, аккуратно скальпелем вырезал пластиковые перегородки, чтобы не мешали установке держателя 2хАА. Тщательно прикинул куда что поместится. Откладываем в сторону.

Вставляем в держатель 2хАА свежие батарейки, замеряем напряжение:

Подаём на MT3608, проверяем. Работает. Припаиваем MT3608 к плате мультиметра, предварительно отрезав разъём, а ко входу MT3608 – держатель 2хАА. Проверяем ещё раз, заодно измерив потребляемый мультиметром ток на холостом ходу:

и во включенном состоянии:

После этого приклеиваем держатель 2хАА клеевым пистолетом. Плату MT3608 вообще никак крепить не стал – она замечательно держится на довольно упругих проводах между платой мультиметра и держателем 2хАА.

Решил найти самые дохлые батарейки в квартире, что оказалось довольно трудной задачей. Несмотря на обилие всяческих устройств, «плохих» батареек не нашлось. Зато у дальней стенки выдвижного ящика обнаружил раритет – Ni-Cd аккумуляторы 1991 года выпуска. Измерил напряжение – на одном 0,994 вольта, на другом – 0,997 вольта, что в сумме даёт 1,991 вольта. Самое то! Вставляем – работает! Мультиметр завёлся, напряжение измеряет. Что и требовалось доказать.

Собираем окончательно мультиметр, вставляем батарейки, производим измерения – всё в порядке. Будет теперь наш старый боевой друг донашивать одежду батарейки за старшими братьями. 🙂

Возможно, в ближайшем будущем и нового друга PM8233D переведу на батарейное питание. Только на ААА, ввиду малогабаритного корпуса и отсутствия места для АА.
Если мои эксперименты кому то помогут в решении каких то своих задач по электронике – я буду только рад.
И да – просьба не советовать, что лучше сразу купить мультиметр на АА. Я знаю. Просто старого друга покупал ооочень давно, а нового по акции – грех было отказываться от предложенной цены. Поэтому имею то, что имею.
Всем хорошего дня и реализации задуманного!

Традиция:

Кот в качестве гирлянды

Как проверить батарейку крона мультиметром

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания.

Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

  • Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
  • Установить предел измерения, равный 20В.
  • Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
  • Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

  • Соединить щупы мультиметра с контактами тестируемой батареи.
  • Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
  • Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

  • Тестер для проверки батареек установить на максимальный предел измерений.
  • Взять новый элемент и приложить щупы прибора к его контактам.
  • Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

  • Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
  • Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
  • Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

  • Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Периодически возникает потребность в проверке батареек. Чаще всего это связано с тем, что от батареи не работает электрическое устройство. Иногда может быть так: Покупаете новый аккумулятор, приходите домой, вставляете в часы, телефон, тот же мультиметр или другое устройство, а ничего не происходит. Возникают две мысли: 1) Работоспособен ли прибор? 2) Не разряжен ли элемент питания?

После этого хочется проверить батарейку. В качестве измерительного прибора чаще всего используют мультиметр. Он может быть любого типа хоть dt 182, dt 830b, dt 832, mas838 и.т.д. Главное что бы показывал напряжение.

В рамках данной статьи будет показано и рассказано как проверить напряжение источника энергии и ее работоспособность.

Проверка пальчиковых батареек мультиметром

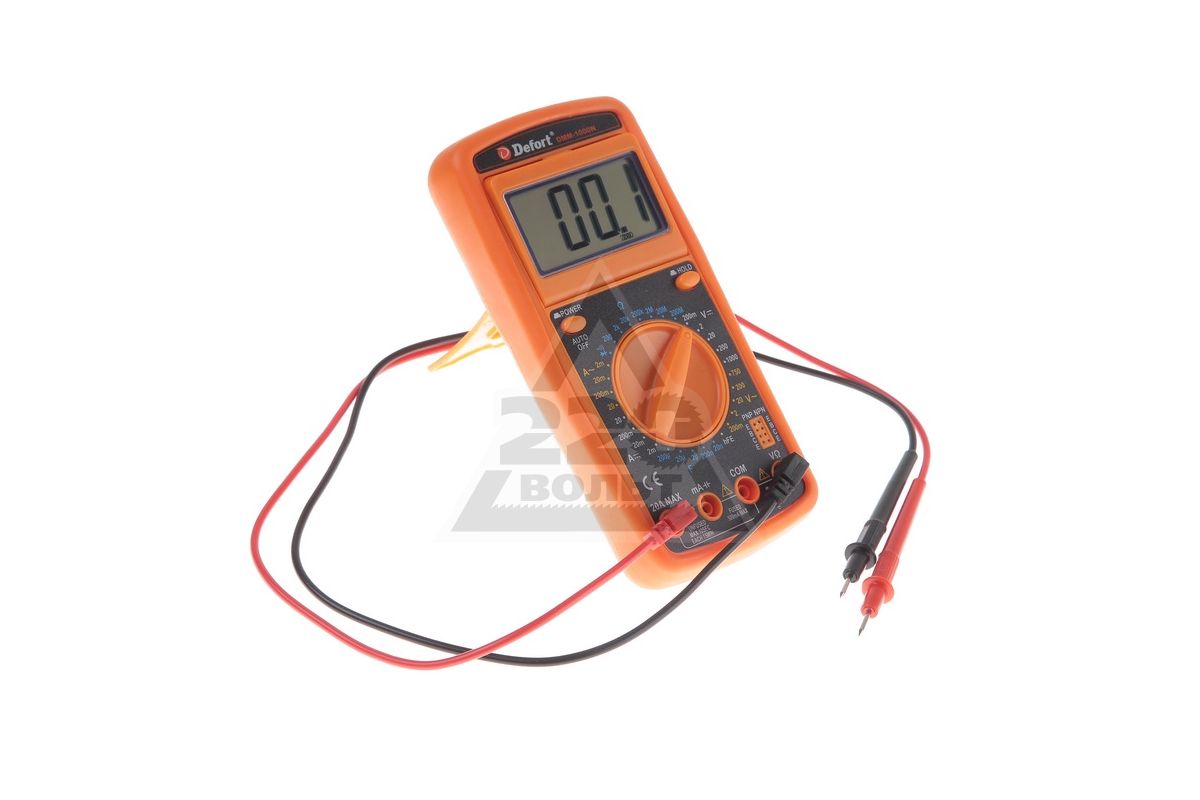

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

  1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
  2. Присоединяем в среднюю лунку красный щуп.
  3. Устанавливаем рычаг на цифру 20 с левой стороны.
  4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
  5. Берем черный провод и крепим его к минусу батареи.
  6. Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Как проверить батарейку телефона мультиметром

Обычно у аккумулятора телефона выводы контактов помечены плюсом и минусом. Но если в вашем случае подобная маркировка отсутствует не переживайте, ее можно определить опытным путем.

Проверить батарейку мультиметром на телефоне можно приложив к контактам щупы и включив прибор на уровень 20.

Обычно напряжение батареи телефона равно 3,7 вольт, но на рисунке показано 4,09 вольт. Это связано с тем, что в ходе тестирования использовался старый немного вздувшийся аккумулятор.

Таким образом, с помощью мультиметра можно проверить батарейку телефона.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

Как проверить батарейку шуруповёрта мультиметром?

Годность батарейки шуруповерта проверяется практически так же, как и всех других аккумуляторов. Главное отыскать контакты «+» и «-».

Присоединяем клеймы мультиметра к контактам батареи и смотрим значение на дисплее. Перед этим осмотрите аккумулятор и узнайте, сколько вольт он содержит.

Если значение ниже допустимого, то подзарядите его. Ну а если он быстро разряжается, пришла пора сменить аккумулятор.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.

Батарея указанная на рисунке нуждается в замене. Так же об этом виде читает здесь: https://batareykaa.ru/batarejka-dlya-materinskoj-platy-i-ee-zamena/

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

Не знаю, как у вас, а у меня постоянно собирается куча различных элементов питания от бытовых гаджетов. Их приходится периодически сортировать, а часть отправлять в утиль. Для этого использую различные методы электрических замеров.

В этой статье рассказываю, как мультиметром проверить батарейку доступными способами и объясняю, как ее правильно хранить и эксплуатировать.

Что такое батарейка и какие электрические характеристики определяют ее работоспособность

Народное название батарейка закрепилось за гальваническими элементами или химическими источниками тока, вырабатывающими электроэнергию для питания бытовых приборов и электронных гаджетов.

Обычно их выпускают пальчиковой формой с габаритами АА или ААА либо в виде таблеток.

Функционально они могут поддерживать возможность заряда после использования по назначению (аккумуляторы) или не иметь ее. В первом случае на их корпусе делается надпись «Rechargeable».

В инструкциях на остальные модели пишут, что они не подлежат заряду, то есть работают одноразово до полного износа. Это надо обязательно учитывать, ибо при установке их в зарядное устройство под напряжение они могут взорваться.

Такой случай был в моей практике, когда соседка с верхнего этажа повредила свой стационарный телефон. У нее в трубке стояли никель кадмиевые аккумуляторы, которые пришли в негодность через несколько лет.

Она вставила вместо них батарейки такой же формы, поговорила, а трубку поставила на базу… пришлось ей покупать новый аппарат.

Работоспособность батарейки определяется величиной электрической мощности, которую она способна отдать подключенному потребителю. При этом на ее выводах в разомкнутом состоянии образуется разность потенциалов — напряжение, которое при подключении на любое сопротивление выдает электрический ток определенной силы.

Он не может протекать бесконечно, а действует только на тот промежуток времени, на который хватает энергии, запасенной в химическом источнике тока. Все перечисленные процессы взаимосвязаны, обобщены термином «емкость батареи или аккумулятора» и описываются математическими формулами.

Например, автомобильный аккумулятор имеет емкость 60 ампер-часов.

Это означает, что при токе нагрузки в 1 ампер он должен проработать 60 часов, а при 60 амперах — всего час.

Это же требование справедливо к батарейкам, только мощность их намного меньше. Их емкость маркируется в миллиампер-часах.

Ее величина при эксплуатации постоянно уменьшается, а скорость снижения сильно зависит от подключенной нагрузки.

Результаты одного из проверочных тестов четырех одинаковых батареек при разных токах потребителей показали следующие результаты.

В жизни мы постоянно с этим сталкиваемся: чем больше подключенная нагрузка, тем быстрее химический источник тока выходит из строя. Поэтому под каждый электрический прибор подбирается по мощности свой гальванический элемент.

2 фактора, которые могут повредить батарейку с завода до ее использования: их надо знать

К ним относятся:

Остановлюсь на них подробнее, ибо в отдельных случаях даже мультиметром пользоваться не придется.

Время хранения и ресурс работы химического источника тока

Мой сосед по даче приобрел на свой ноутбук беспроводную мышь. Она успешно отработала у него полгода, а потом отказала. Пришел ко мне с вопросом.

Посмотрели батарейки, там две ААА. Они отработали полностью свой заряд: нужна замена. Сосед попросил своего друга, который ехал в город, привести ему аналогичные.

На другой день он снова спрашивает меня: питание заменено, а мышь не работает. Я извлек ААА из корпуса: на них стоит год выпуска 2013, когда сейчас в разгаре лето 2019. Срок годности давно истек.

Он указывается на упаковке (обычно 3 года), а дата изготовления — прямо на корпусе гальванического элемента.

Объясняется это просто: полностью исключить токи саморазряда практически невозможно. Их учитывают сроком годности.

Почему надо обращать внимание на условия хранения

Допустим, купили моему соседу батарейки в киоске, стоящем на улице. У нас период отрицательных температур длится полгода, а в более северных районах и того больше.

При морозе емкость любого химического источника тока подвергается большему саморазряду, он теряет свой ресурс раньше указанного времени.

3 способа: как мультиметром проверить заряд батарейки — на что обращать внимание

С помощью цифрового или аналогового измерительного прибора из электрических параметров гальванического элемента мы можем оценить напряжение на клеммах и ток нагрузки источника энергии. Эти возможности реализуют нижеперечисленные методики.

Метод замера напряжения на холостом ходу: почему этот способ считается приблизительным

У батареек АА и ААА и аккумуляторов существуют разные пределы номинального напряжения:

  • гальванические элементы (солевые, щелочные, Li-FeS2) имеют уровень 1,5 вольта;
  • аккумуляторы Ni-Cd, как и Ni-MH — 1,2 V.

Самый просто способ проверки заключается в том, что измерительный прибор переводится в режим вольтметра постоянного тока, а его концы подключаются на батарейку. Напряжение холостого хода измеряется без нагрузки.

Технология работы с цифровыми вольтметрами проще, чем с аналоговыми. Можно не обращать внимание на полярность подключения концов. Если она перепутана у гальванического элемента, то на дисплее вольтметра просто отобразится знак минус.

Об этом и других приемах измерения я более подробно написал в статье про цифровые мультиметры и правила пользования ими для новичков.

У аналогового же прибора этот прием не отработает.

Здесь необходимо обязательно соблюдать полярность подключения проводов. Иначе ток через измерительную головку потечет в обратную сторону, а стрелка отклонится к нулю, упрется в демпфирующий ограничитель.

Покажу это на трех примерах, когда мне заранее известно, что источник тока потерял свою емкость:

Замеры выполнял своим карманным мультиметром из Китая Mestek MT-102. В режиме вольтметра он работает идеально.

Подобные неисправности источника тока можно достоверно выявлять замером его напряжения на холостом ходу, когда батарейка разряжена ниже 1,2 V, а аккумулятор
— 1,0.

В остальных случаях легко сделать неправильный вывод. Разряженный источник тока, подключенный на большое внутреннее сопротивление, может показать удовлетворительное напряжение, а при приложении к нему номинальной мощности потребителя не справиться с задачей.

Поэтому рассматриваем следующую методику.

Контроль гальванического источника под нагрузкой: особенности проведения теста

В домашних условиях проверку батареек АА и ААА можно выполнять за счет использования обыкновенной лампочки от старого карманного фонарика.

Она может быть изготовлена для свечения от токов, протекающих по ее цепи 70÷250 миллиампер под напряжением порядка 3,5 вольта. Такие нагрузки создаются у большинства современных гаджетов.

Нить ее накала обладает достаточным сопротивлением и даже без вольтметра по силе освещения можно приблизительно оценить работоспособность гальванического элемента.

Светодиоды же для этих целей не подходят, их ток потребления лежит в пределах 16 миллиампер.

У меня для этих целей к лампочке припаяны два проводка. Достаточно прикоснуться ими к выводам элемента АА или ААА и свечение нити укажет на работоспособность источника.

Более точно об этом процессе позволяет судить цифровой вольтметр. Вначале подключаю его параллельно лампочке с помощью зажимов типа «крокодил» и перевожу в рабочее состояние переключателями.

А затем создаю ими электрический контакт с выводами источника тока. На фото видно, что мультиметр показал просадку напряжения до 1,2 вольта с 1,4, показанного при тесте на холостом ходу, что не очень хорошо.

Две такие батарейки с этим зарядом поставил для эксперимента в свой цифровой фотоаппарат. Их энергии оказалось явно недостаточно. Мой Sony банально не запустился. Ему нужны источники, поддерживающие хотя бы 1,35 вольта.

Такую батарейку можно устанавливать в пульты дистанционного управления или аналогичные бытовые приборы.

Если напряжение просело ниже 1,1 вольта, то такой источник долго не проработает. Ему открыт прямой путь в утилизацию.

Когда вольтметр покажет 1,35 вольта под нагрузкой, то подобный гальванический элемент пригоден для работы в любых устройствах.

Кстати, лампочку можно заменить резистором с аналогичным током нагрузки.

Метод проверки замером тока: как его выполнять безопасно

Способ предназначен для контроля новых, только что купленных батареек с полным зарядом. Рекомендую его применять для одного случайно выбранного элемента из приобретенной партии, а по результатам проверки судить обо всех остальных.

Он подскажет, были ли отклонения от технических условий хранения на складе, не нарушался ли температурный режим, в каких приборах использовать эту покупку.

Тест проводится подключением прибора с очень маленьким сопротивлением амперметра на режиме самых больших токов постоянной величины.

У меня это 10 ампер. Красный щуп устанавливаю в левое гнездо прибора, а черный — на свое место «COM».

Такое измерение быстро разряжает гальванический элемент. Его необходимо выполнять максимально быстро, буквально за одну-две секунды.

В моем случае амперметр показал 1 ампер, что указывает на низкий уровень оставшегося заряда. Я выполнял тест на уже поработавшем элементе питания.

Он с такими показателями находится в группе риска с параметрами 0,7÷1,1 А.

Такой элемент способен проработать какое-то время еще в пультах с низким потреблением электроэнергии и подобных устройствах, не обеспечивая высокое качество. Он довольно скоро выйдет из строя. Поэтому его допустимо использовать в крайнем случае.

По личным впечатлениям выделил показатели тока в группы:

  • от 6 до 4 ампер — отличный результат для любых устройств;
  • 4-3 А — ресурс эксплуатации снижен, но не критично. Можно пользоваться определенное время;
  • 3-1,2 А — допустимо использовать в пульте для телевизора.

Это деление на группы субъективное, но оно помогает мне ориентироваться с элементами питания.

Все три рассказанные способа, как мультиметром проверить заряд батарейки, можно не использовать, а технологию упростить. Эти операции легко выполнять в одно касание клемм источника тока специальным прибором — тестером.

Заводские и самодельные тестеры батареек: обзор моделей

Промышленность Китая наладила массовый выпуск дешевых электронных приборов, позволяющих быстро оценивать реальное состояние любого гальванического элемента. Его достаточно вставить в стационарное гнездо и на табло сразу отобразится результат проверки.

Стоимость таких тестеров не превышает нескольких долларов, а доставка осуществляется бесплатно.

В качестве примера показываю тестер BT-168. Его шкала выполнена цветными секторами, обозначающими текущее состояние источника тока. По положению стрелки судят об оставшемся заряде:

  • зеленый — норма;
  • желтый — допустимо;
  • красный — в утиль.

Аналогичная модель тестера BT-168D работает так же, но показывает величину напряжения на клеммных выводах источника тока в вольтах. Справочная таблица расшифровки значений имеется на обратной стороне корпуса.

Аналогичными возможностями обладает универсальный тестер батареек.

Его конструкция и внешний вид может быть выполнена различными вариантами для испытания всех видов существующих элементов питания.

Однако внутренне устройство всех этих девайсов примерно одинаковое: электронная плата с чипом и элементами настройки.

Более подробный обзор и возможности подобных приборов предлагаю посмотреть в видеоролике владельца «Китай Гуд Бай» на примере тестера для батареек форматов C, AA, AAA, D, N, 9V.

Я понимаю желание части домашних мастеров делать все своими руками. Для них публикую следующий раздел.

Как сделать тестер для батареек своими руками

Электрическая схема такого прибора предельно проста. В ее состав входят самые доступные детали:

  • измерительная головка, которую можно взять из старой радиоаппаратуры или магнитофона, где она работала в качестве индикатора уровня записи или воспроизведения звука. В принципе же подойдет любой микроамперметр;
  • подстроечный резистор с переменным сопротивлением на 10 килоом;
  • обыкновенное сопротивление 5 Ом;
  • соединительные провода и корпус или плата.

В принципе собирается схема обыкновенного вольтметра из измерительной головки и дополнительных сопротивлений. Все это соединяется пайкой навесным монтажом или на плате.

Тестер батареек своими руками имеет габариты, зависящие в основном только от размеров микроамперметра. Выходные концы «+» и «—» можно сделать короткими проводами с наконечниками.

Плюс и минус удобно подписать маркером на изоляции, хотя один мой товарищ в таких случаях на плюсе всегда завязывает узлы, а другой монтирует на плюс красный провод, а минус — выполняет синим.

Наладка тестера

Потребуется три батарейки, которые обладают различным ресурсом. Проверяем их мультиметром методом замера тока:

  • первая должна обеспечивать нагрузку порядка 6 ампер:
  • вторая— 3;
  • третья — 1,2.

Дальше нам потребуется осторожно вскрыть корпус измерительной головки и на ее шкалу наклеить полоску белой бумажки. Последовательно настраиваем тестер для каждого гальванического элемента в четыре этапа:

  1. Подключаем самую мощную батарейку и положением подстроечного резистора добиваемся максимального отклонения стрелки на измерительной головке. Отмечаем это положение зеленой линией.
  2. Ставим щупы на вторую батарейку и фиксируем положение стрелки желтой линией.
  3. Аналогичным образом помечаем красным цветом положение стрелки от элемента с током 1,2 А.
  4. Закрашиваем зеленым цветом сектор шкалы от красной до желтой полоски, желтым — от желтой до красной, красным — оставшуюся часть. Собираем корпус микроамперметра.

Заключительные советы

Если дома появился излишек элементов питания, а это происходит часто, то их следует проверить одним из перечисленных выше способом и отсортировать. Из образовавшегося резерва всегда легко выбрать нужный в случае необходимости.

Потерявшие емкость в электрическом приборе элементы необходимо полностью заменять пригодным комплектом несмотря на различную степень их разряда. После этого их проверяют на тестере и отбирают рабочие, которые допустимо применять в приборах с низким потреблением энергии.

У отработавших свой ресурс батареек возможно вытекание электролита из корпуса. Поэтому их не стоит держать в аппаратуре и даже просто рядом с вещами. Агрессивная среда электролита доставит много неприятностей.

Не советую без особой надобности вскрывать корпуса химических элементов питания. Если же возникнет такая необходимость, то обязательно соблюдайте правила безопасности при работе с агрессивными кислотами и щелочными растворами. Использование защитных перчаток и очков, проветривание рабочего места исключит химические ожоги.

Электролит вреден не только для человека, но и окружающей среды. Поэтому батарейки запрещено выбрасывать в мусор. Они подлежат сдаче на утилизацию для безопасной переработки.

Вот в принципе и вся информация о том, как мультиметром проверить батарейку в домашних условиях, а также другими доступными способами. Если вы обладаете дополнительными знаниями по этой теме, то поделитесь ими с читателями блога в комментариях.

как проверять элемент питания с помощью тестера

В современном мире сложно представить себе работу множества электроприборов без применения пальчиковых элементов. Перечислить все такие приборы практически невозможно. Разнообразие цен на батарейки может с легкостью ввести в заблуждение обычного покупателя, ведь на первый взгляд, одинаковые экземпляры имеют такую разную стоимость. В некоторых случаях цена может отличаться в десятки раз. Покупая батарейку, которая стоит в 10 раз дороже обычной, человек покупает элемент, который имеет и срок службы в 10 раз длиннее.

Как проверить батарейку с помощью мультиметра?

Спустя какое-то время, в каждом доме невольно скапливается некоторое количество батареек. Какие-то из них бывает даже жалко выбрасывать, так как остается еще надежда, что в них еще остался заряд, несмотря на то, что большинство электроприборов на них уже не могут работать. Особенно актуальным вопрос о выбросе элементов становится тогда, когда для работы какого-либо прибора требуется сразу несколько штук.

Все такие элементы соединяются последовательно, поэтому при разряде одного, следует отказ питания целой системы. А как измерить в них напряжение? Как проверить заряд батареек, чтобы отбраковать среди них разряженные?

На первый взгляд, можно предположить, что такая инструкция совершенно проста:

  1. На мультиметре включить режим «измерение постоянного напряжения»;
  2. Предел измерения установить 20 вольт;
  3. Соединить между собой контакты измерительных проводов с проверяемой батарейкой;
  4. Получить готовое показание.

Нормальное напряжение батарейки составляет 1,35 вольт и более. Такие элементы способны работать исправно в любом электроприборе. Если прибор относится к менее требовательному к напряжению (пульт), то будет достаточно заряда и 1,2 вольта. Если заряд батареи составляет менее 1,2 вольта, то ее можно смело выкидывать.

Замеривая заряд батарейки с помощью мультиметра, стоит иметь в виду, что он не способен показать истинную картину. Прибор показывает только разность потенциалов без нагрузки. Его внутреннее сопротивление является столь маленьким, что он никак не способен повлиять на разряд, поэтому сам мультиметр не берется в счет. Элемент необходимо нагружать типичным потребителем. В качестве него можно использовать простую лампочку от карманного фонарика. Но важно отметить, что во время проверки совершенно не допустимо использовать светодиоды, так как:

  • Их сопротивление является очень маленьким для нагрузки;
  • Светодиоды надо уметь правильно подключать, в противном же случае, их можно просто испортить;
  • Напряжение светодиода составляет более 2,5 вольт, а значит, что заряда одной батарейки тут не хватит.

Нагрузочный элемент должен обеспечивать ток в 100-200 мА. Как правило, данное значение является нормальным для большинства приборов со средней мощностью. К таким приборам относятся: плееры, светодиодные фонари и другие.

Как правильно проверять батарейку с помощью тестера?

Сперва стоит использовать проверку без посторонней нагрузки. Если напряжение холостого хода составляет менее 1 вольта, то включать в проверку внешнюю нагрузку не имеет никакого смысла.

Подобным способом можно проверять те аккумуляторные элементы, которые точно попадают под утилизацию. Остальные же элементы следует отсортировать, в зависимости от количества остаточного заряда.

Прежде чем задаваться вопрос о том, как проверить емкость батарейки, необходимо понимать, что это величина, которая измеряется в ампер-часах.

Проверка происходит с помощь метода расчетов. Для этого подается нагрузка от 100 до 150 мА и засекается время до разряда, который равен ниже 1 вольта. После этого необходимо силу тока нагрузки умножить на время разряда. Таким методом расчета и получается значение емкости. Но вот показания о емкости элемента, который проходил тестирование, уже не нужны, так как батарейка уже не имеет заряда. В таком случае остается только довериться величине, которая указана на корпусе производителем.

Большинство потребителей, конечно, интересуются остатком заряда и количеством нагрузки, которое можно дать на уже использованную когда-то батарейку.

Для этого соединяются контакты элемента питания со щупом мультиметра. Параллельно с этим необходимо подключить нагрузку. По истечении 40 секунд можно получить результат, который и является остатком напряжения в батарейке. Если мультиметр показывает напряжение ниже 1,1 вольта, то батарейка не является пригодной к использованию.

Правила утилизации элементов питания

Перед тем как утилизировать элемент питания, необходимо ознакомиться со следующими важными правилами:

  • Не хранить нерабочие батарейки около других предметов и в самом корпусе электроприбора. Спустя некоторое время, электролит из элемента питания вытекает и портит все, что находится рядом с ним.
  • Не стоит выбрасывать нерабочие элементы питания в общий мусорный бак. Батарейки являются вредными предметами для природы, поэтому для их утилизации предназначены специальные места или контейнеры.
  • Нельзя разрушать корпус элемента питания. Внутри находится щелочь или кислота, которая способна обжечь кожный покров человека.

Как проверить пальчиковый аккумулятор мультиметром

Мультиметр – это компактный переносной прибор, позволяющий в любой момент проверить состояние аккумулятора. Он многофункционален – может выполнять функции вольтметра, омметра, амперметра. С помощью мультиметра легко проверить работоспособность элементов питания, определить емкость или другие интересующие параметры. Далее мы расскажем, как проверить мультиметром пальчиковые аккумуляторы.

Пальчиковыми называют элементы питания формата АА (альтернативные обозначения – R6, A316). Номинальное напряжение у них зависит от типа химии. Например, у никель-кадмиевых аккумуляторов формата АА напряжение составляет 1,2 В, а у серебряно-цинковых – 1,55 В. Емкость также зависит от химического состава, к примеру, у никель-кадмиевых аккумуляторов она составляет 650–1000 мАч, а у никель-металлгидридных – 1400–3000 мАч.

Как проверить пальчиковые аккумуляторы на годность

Чтобы проверить, годен ли элемент питания, нужно измерить отдаваемый им ток. В зависимости от химического состава аккумулятора, он должен составлять несколько ампер (смотрите обозначения на самом элементе питания) и при этом не уменьшаться на протяжении нескольких секунд. Если же значение тока мало или заметно падает, элемент питания можно утилизировать.

Перед тем, как проверять пальчиковый аккумулятор на работоспособность, приготовьте:

  1. мультиметр или тестер;
  2. лампочку на 1,5 В;
  3. проводки;
  4. зарядное устройство, совместимое с проверяемыми элементами питания (для никель-кадмиевых – на 1,2 В).

Вначале проверяемые аккумуляторы нужно полностью разрядить, подключив лампочку с соблюдением полярности (плюс к плюсу, минус к минусу). Для этого можно воспользоваться проводами или взять корпус для батарейки соответствующего формата. Когда свет лампочки померкнет, следует отсоединить элемент питания, поместить его в зарядное устройство и зарядить на протяжении времени, указанного в инструкции.

Далее нужно измерить напряжение заряженного аккумулятора при помощи мультиметра или тестера, четко соблюдая полярность (плюс к плюсу, минус к минусу). Измеренное напряжение должно находиться в диапазоне 1,1–1,4 В. Для полноценной проверки нужно удерживать клеммы прибора на протяжении 1 минуты и посмотреть, насколько снизится напряжение. Допустимое снижение напряжения – 0,01–0,05 В за минуту. Если напряжение падает быстрее, аккум – негоден. Если измеренные параметры соответствуют требованиям, далее нужно измерить ток.

Замеры отдаваемого тока

Для измерений используется лампочка на 1,5 В и мультиметр или тестер в режиме определения тока. На панели управления нужно выставить значок измерения постоянного тока, предварительно выставив наибольший показатель замеров на мультиметре. Чтобы измерить силу тока, достаточно кратковременно коснуться контактов элемента питания. Значение тока отображается на дисплее прибора.

Удерживая клеммы, можно проанализировать падение тока. До 20% за минуту – норма, если же ток уменьшается значительно быстрее – элемент питания подлежит утилизации. При уменьшенных значениях и некритическом снижении тока аккумулятором еще можно пользоваться, но преимущественно – для питания маломощных приборов: фонариков, пультов, часов и т.д. Но, например, для эффективного использования в камерах и фотоаппаратах такие элементы питания не подойдут.

Как проверить емкость пальчикового аккумулятора

В процессе эксплуатации элементы питания теряют свою начальную емкость и постепенно отдают устройствам все меньшее количество тока. Чтобы проверить, насколько аккумулятор исчерпал свой ресурс, достаточно измерить его реальную остаточную емкость. Просто измерить ее мультиметром не получится. Нужно вначале измерить ток, а затем выполнить соответствующие расчеты. Еще проще определить емкость пальчикового аккумулятора при помощи «умного» зарядного устройства.

Если же его нет, следует взять мультиметр, измерить отдаваемый аккумулятором ток и время, на протяжении которого полностью заряженный элемент питания способен непрерывно и качественно отдавать энергию. Чтобы сократить время проверки, нужно обеспечить нагрузку от мощного потребителя, например, от нескольких последовательно соединенных лампочек.

Следует собрать цепь из аккумулятора, мультиметра, потребителя и подать нагрузку. Чтобы примерно рассчитать емкость, нужно умножить величину времени разрядки аккумулятора на ток нагрузки. Проводить такие замеры емкости целесообразно в ситуациях, когда элемент питания быстро теряет заряд. Если расчетное значение емкости окажется гораздо ниже значений, указанных на изделии, значит, пришло время его утилизации.

Читайте в нашей предыдущей статье о том, как определить полярность Li-ion акккумулятора формата 18650.

Как проверить заряд батарейки без тестера / Домоседы

Сегодня я расскажу как проверить заряд батарейки. Батарейка заряжена или полностью севшая? Это не станет проблемой, если под рукой есть мультиметр. Но что если у тебя нет тестера? Есть один простой и нехитрый способ.

КАК ПРОВЕРИТЬ ЗАРЯД БАТАРЕЙКИ

Внутри каждой батарейки есть электрический гель — электролит. С помощью несложной химии батарейка содержит заряд и питает устройства. По-другому этот источник тока еще называют гальваническим элементом, названым в честь Луиджи Гальвани, который открыл этот эффект.
Так вот, как же проверить батарею на заряд без использования тестера? На самом деле всё очень просто. Но чтобы уяснить суть этого метода, нужно провести небольшой эксперимент. Для него нам понадобятся 2 батарейки: одна полностью заряженная и другая полностью севшая, без заряда.
Заряженную батарейку ставим на стол в вертикальном положении. Затем берем ее кончиками пальцев за верх, немного приподнимаем и отпускаем на расстоянии 0,5-1 см от поверхности. Батарейка с полным зарядом должна падать «тяжело». Если она заряженная, то при приземлении она будет более устойчива и не станет отскакивать. Между прочим, для точности этот трюк лучше проводить на столе с устойчивой поверхностью.
То же самое нужно повторить с другой батареей. Также ставим ее перпендикулярно столу и отпускаем, чтобы проверить, отскакивает ли она от поверхности. Севшая батарейка будет падать легко, и самый важный момент — она должна отскочить от поверхности.
Почему так происходит? Всё потому что в заряженной батарейке электролит находится в жидком состоянии. А в разряженной батарейке гель переходит в твердое состояние, которое повышает ее «прыгучие» свойства. Это простая химия и физика, которую учат еще в школе.
Между прочим, об этом трюке мне рассказал мой сын. До чего сейчас умная детвора пошла. Спрашиваю его: «А откуда ты узнал об этом способе?» А он смотрит на меня удивленно и говорит: «Пап, ну фиксики же в мультике показывали». Нам стоит иногда прислушиваться к своим детям. Я вот вроде бы хорошо учился — дожил до седых волос и не знал об этом методе.
Теперь, когда пульт от телевизора перестанет работать, ты сможешь проверить, сели батарейки или он сломался. Также и с часами, да и с любой другой техникой, где используются обычные батарейки. Желаю удачи и позитивного заряда в жизни, не только в электрических устройствах!

Лучшая батарея в мультиметре - Отличные предложения батареи в мультиметре от global battery у продавцов мультиметра

Отличные новости !!! В мультиметре вы поместили аккумулятор в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя батарея в мультиметре должна в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть батарейка в мультиметре на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в батарее мультиметра и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести аккумулятор для мультиметра по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая батарея 9v для мультиметра - Отличные предложения на 9v аккумулятор для мультиметра от global 9v аккумулятор для продавцов мультиметров

Отличные новости !!! Вы находитесь в нужном месте для батареи на 9 В для мультиметра.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая батарея на 9 В для мультиметра в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели 9-вольтовый аккумулятор для мультиметра на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в аккумуляторной батарее 9 В для мультиметра и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести battery for multimeter 9v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как проверить автомобильный аккумулятор с помощью мультиметра - Лучшие обзоры мультиметра

Проверьте автомобильный аккумулятор мультиметром.

Вы можете не осознавать, но проверка вашего автомобильного аккумулятора напряжения важна для обеспечения того, чтобы автомобиль работал в оптимальном состоянии.Хотя многие механики могут использовать другие уникальные способы проверки того, находится ли автомобильный аккумулятор при нормальном напряжении 12,6 вольт, использование мультиметра имеет приоритет .

Плохая батарея может не позволить вашему автомобилю работать, так как это может быть причиной того, что на приборной панели горит индикатор проверки двигателя, батарея кажется слабой, а двигатель звенит медленно или иногда может вообще не звенеть.

Когда аккумулятор автомобиля выходит из строя, вставка ключа и его неправильное включение приводит к : индикатор аккумулятора загорается на приборной панели . Когда автомобиль включен, индикатор батареи на приборной панели должен погаснуть.

Что такое мультиметр?

Мультиметр - это один из специализированных инструментов в автомобильной промышленности, способный измерять ток до 20 вольт. Он выполнен в виде чего-то, напоминающего сканер OBD, с мерными шкалами, занимающими большую часть его экрана.

Мультиметр имеет два съемных кабеля, выходящих из него, с наконечниками, обозначенными соответственно отрицательным и положительным.

Кроме того, на мультиметре вы увидите ручку регулировки включения и выключения для облегчения включения и выключения, а также для установки различных показаний на шкале напряжения и их сброса.

Мультиметры

, являющиеся техническими инструментами , должны использоваться с осторожностью, чтобы получить правильные измерения напряжения и сопротивления. Однако его использование всегда было самой большой головной болью для большинства автомобилистов.

Если вы хотите проверить автомобильный аккумулятор с помощью мультиметра, важны некоторые вещи.

Проверка автомобильного аккумулятора на напряжение

Мы потратили время на то, чтобы посмотреть, как часть этих двух процессов может помочь вам в том испытании, через которое вы, возможно, проходите.Вот как проверить автомобильный аккумулятор на напряжение или сопротивление с помощью мультиметра;

Получите свой миллиметр - есть несколько марок мультиметров, созданных с учетом пожеланий пользователей. Вот почему вы, вероятно, увидите на рынке разнообразные дизайны и цвета.

Выключите двигатель автомобиля, чтобы избежать поражения электрическим током, так как это обычно бывает, если автомобиль все еще работает.

Закрепите кабели мультиметра отрицательным (черным) проводом на слоте с маркировкой COM и положительным, красным кабелем на участке VΩmA.

Проверьте целостность цепи, подключив положительный вывод к отрицательному, дайте кончикам соприкоснуться. Когда есть непрерывность, вы, вероятно, услышите звуковой сигнал с сигналом непрерывности и показанием нуля на экране. Стоит отметить, что когда показания остаются на уровне 1 и не опускаются до нуля или отображается знак OL, а звуковой сигнал обрыва не раздается, это может означать, что кабели или мультиметр неисправны. Некоторые мультиметры могут иметь специальные режимы проверки целостности, которые будут отображаться.

Обычно они просты в использовании, несмотря на то, что тестирование батареи с помощью гаджета не так сильно зависит от настроек.

Включите мультиметр и установите шкалы, так как батарея постоянного тока, установите мультиметр на постоянный ток.
Сконфигурируйте диапазон считывания, если напряжение или сопротивление вы можете захотеть, если ваш мультиметр не настроен на автоматический диапазон.

В нашем случае установите его на 12,6 В или ниже, чтобы получить правильное значение напряжения.

Присоедините положительный полюс к положительному полюсу автомобильного аккумулятора , а отрицательный полюс мультиметра к отрицательному полюсу автомобильного аккумулятора.

Желаемые показания автомобильного аккумулятора будут отображаться на экране мультиметра в вольтах, в данном случае 12,6 вольт.

Получение правильных показаний не означает, что ваша батарея в порядке, включите зажигание и включите автомобиль, , если он выбирает и не опускается ниже 10 , это означает, что генератор заряжает аккумулятор.

Если при проворачивании сердечника падает ниже 10 или стандартные 7,5 вольт , аккумулятор неисправен и требует замены.

Если тестирование не решит проблему, возможно, вам придется осмотреть клеммы на предмет каких-либо признаков коррозии. В случае появления коррозии потрите наждачной бумагой, чтобы снять корродированную крышку, чтобы проверить, не будет ли сейчас раскрываться батарея.

Заключение

Другие проблемы могут быть связаны с вашим автомобильным аккумулятором, из-за чего может потребоваться посещение ближайшего магазина автомобильных запчастей для нового аккумулятора, если вы обнаружите, что он плохой.

Сделайте правильный выбор , так как автомобильный аккумулятор и даже другие автомобильные приборы обычно не заставляют их работать от переменного тока, что сопряжено с множеством рисков.

Тем не менее, желательно, чтобы во время процесса тестирования пользователь по-прежнему носил защитную одежду, чтобы предотвратить любые несчастные случаи, возникающие в результате удара током, который неизбежен в случае электрического тока, это так просто.

Гостевой пост Тима Миллера.

Best dt9205m lcd ac dc volt amp ohm электрический цифровой мультиметр Продажа

Совместимость

Чтобы подтвердить, что эта деталь подходит вашему автомобилю, введите данные вашего автомобиля ниже.

Эта деталь совместима с автомобилем (ами) 0 . Показать все подходящие автомобили

Эта деталь совместима с 1 транспортных средств, соответствующих

Эта деталь несовместима с

  • Год
  • Марка
  • Модель
  • Субмодель
  • Накладка
  • Двигатель

Описание:

BEST DT9205M LCD AC DC Volt AMP OHM Digital Multimeter Electric Meter

Характеристики:

Марка: BEST
Модель: DT9205M

двойные интегрированные схемы, оригинальные двойные интегрированные схемы CMOS -интеграция аналого-цифрового преобразования, автоматического обнуления, автоматического выбора полярности, индикации выхода за пределы диапазона.
ЖК-экран с высокой контрастностью 70x40 мм, большой экран, слово до 25 мм. Нажмите необходимое положение для наблюдения, экран дисплея свободно меняет угол примерно на 70 °, чтобы получить наилучшее наблюдение.

С функцией автоматического выключения, примерно через 15 минут после загрузки автоматически отключается питание, чтобы инструмент после использования не отключал питание, чтобы повторить операцию выключателя питания, вы можете продолжить загрузку.
Новая оптимизированная конструкция высоконадежного поворотного переключателя диапазонов / функций.С 32 стойлами избегайте неправильного использования. Совершенно отличный выбор для профессионального электрического мультиметра.

Технические характеристики:


Источник питания 9 В, 6F22
Максимальный дисплей 1999
Напряжение постоянного тока: 200 мВ-1000 В ± (0,5% +1)
Напряжение переменного тока: 200 мВ-750 В ± (0,8% +3)
Постоянный ток: 20 мА-20 А ± (0,8% + 1)
Переменный ток: 20 мА-20 А ± (1% +3)
Сопротивление: 200 Ом-2000 МОм ± (2,5% +3)
Емкость: 2 нФ-20 мкФ

Тест кристаллического диода: да
Тест триода: да
Тест диода : да
Двухпозиционный тест: да
Индикация разряда батареи: да

В коплект входит:

1 x BEST DT9205M ЖК-цифровой мультиметр
1 x набор измерительных проводов
1 x инструкция по эксплуатации предмет был обновлен до ЗЕЛЕНО-ЖЕЛТОГО цвета.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
