ГОСТ 1759.0-87 Болты, винты, шпильки и гайки.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ, ВИНТЫ, ШПИЛЬКИ И ГАЙКИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 1759.0-87
(СТ СЭВ 4203-83)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

‘

БОЛТЫ, ВИНТЫ И ШПИЛЬКИ

Техническиеусловия

Bolts, screws and nuts.
Specifications

ГОСТ
1759.0-87

(СТ СЭВ 4203-83)

Срок действия с 01.01.89
до 01.01.94

Настоящий стандарт распространяется на болты, винты, шпильки и гайки с метрической резьбой по ГОСТ 24705-81 диаметром от 1 до 48 мм.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Конструкция, размеры и шероховатость поверхности болтов, винтов, шпилек и гаек установлены в стандартах на продукцию.

1.2. Допуски размеров, формы и расположения поверхностей болтов, винтов, шпилек и гаек — по ГОСТ 1759.1-82.

Основные отклонения резьбы должны назначаться по ГОСТ 16093-81 в зависимости от требуемой толщины покрытия. Поля допусков резьбы указываются для изделий без покрытия. После нанесения покрытия требования к резьбе в соответствии с ГОСТ 16093-81.

(Измененная редакция. Изм. № 1).

1.3. По требованию потребителя допускается изготовлять болты, винты и шпильки с увеличенной или уменьшенной длиной резьбовой части.

1.4. По соглашению между изготовителем и потребителем допускается изготовлять:

болты, шпильки и гайки с левой резьбой;

болты с одним контровочным отверстием в головке.

1.5. Допускаемые отклонения формы, от установленной в стандартах на конструкцию болтов, винтов, шпилек и гаек всех классов точности, должны соответствовать указанным в обязательном приложении 5.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Внешний вид

2.1.1. Поверхность болтов, пиитов, шпилек и гаек должна быть чистой, без следов коррозии и механических повреждений.

2.1.2. Допускаемые дефекты поверхности болтов, винтов и шпилек — по ГОСТ 1759.2-82.

2.1.3. Допускаемые дефекты поверхности гаек — по ГОСТ 1759.3-83.

2.2. Механические свойства и материалы

2.2.1. Механические свойства болтов, винтов (кроме установочных) и шпилек из углеродистых нелегированных и легированных сталей — по ГОСТ 1759.4-87 .

2.2.2. Механические свойства установочных винтов и аналогичных крепежных изделий, не работающих на растяжение, из углеродистых нелегированных и легированных сталей — по ГОСТ 25556-82.

2.2.3. Механические свойства гаек из углеродистых нелегированных и легированных сталей — по ГОСТ 1759.5-87 .

2.2.4. Механические свойства болтов, винтов, шпилек и гаекизкоррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей, а также рекомендуемые марки сталей — по табл. 1 и 2 .

2.2.5. Механические свойства болтов, винтов, шпилек и гаек из цветных сплавов, а также рекомендуемые марки сплавов — по табл. 3 и 4 .

2.2.6. Допускается изготовлять болты, винты, шпильки и гайки из материалов и сплавов, не предусмотренных в табл. 1-4. При этом их механические свойства должны быть не ниже указанных для соответствующих групп.

2.2.7. По требованию потребителя крепежные изделия из латуни, изготовленные холодной высадкой, должны подвергаться термической обработке для снятия внутренних напряжений.

2.3. Покрытия

2.3.1. Болты, винты, шпильки и гайки должны изготовляться с одним из видов покрытий по табл. 5 или без покрытий.

Допускается применять другие виды покрытий — по ГОСТ 9.303-84.

2.3.2. Выбор толщины покрытий — по ГОСТ 9.303-84 .

2.3.3. Технические требования к покрытиям — по ГОСТ 9.301-86 .

Таблица 1

Механические свойства болтов, винтов и шпилек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей при нормальной температуре

Условное обозначение группы	Временное сопротивление s_в, Н/мм²	Предел текучести, s_т( s_0,2) Н/мм²	Относительное удлинение d₅, %	Ударная вязкость KCU, Дж/см²	Напряжение от пробной нагрузки s_п, Н/мм²	Сталь
	Временное сопротивление s_в, Н/мм²	Предел текучести, s_т( s_0,2) Н/мм²	Относительное удлинение d₅, %	Ударная вязкость KCU, Дж/см²	Напряжение от пробной нагрузки s_п, Н/мм²	Марка	Обозначение стандарта
	Не менее					Марка	Обозначение стандарта
21	510	195	35	Не регламентируется	175	12Х18Н10Т 12Х18Н9Т 10Х17Н13М2Т 10Х17Н13М3Т 06ХН28МДТ	ГОСТ 5632-72
22	590	345	20	60	310	12Х13 08Х21Н6М2Т
23	690	540	12	60	485	20Х13 14Х17Н2
24	880	540	8	30	485	10Х11Н23Т3МР
25		735	10	30	660	13Х11Н2В2МФ
25		735	10	30	660	25Х1МФ; 25Х2М1Ф 20Х1М1Ф1ТР	ГОСТ 20072-74
26	1080	835	10	50	750	07Х16Н6	ГОСТ 5632-72

Таблица 2

Механические свойства гаек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей при нормальной температуре

Условное обозначение группы	Напряжения от пробной нагрузки s_F, Н/мм², не менее	Сталь
Условное обозначение группы	Напряжения от пробной нагрузки s_F, Н/мм², не менее	Марка	Обозначение стандарта
21	510	12Х181-10Т, 12Х18Н9Т 10Х17Н13М2Т 10X17I-113M3T 06 ХН 28 МДТ	ГОСТ 5632-72
22	590	12Х13 08Х21Н6М2Т
23	690	20Х13, 14Х17Н2
24 25	880	10Х11Н23Т3МР 13Х11Н2В2МФ
24 25	880	25Х1МФ, 25Х2М1Ф 20Х1М1Ф1ТР	ГОСТ 20072-74
26	1080	07Х16Н6	ГОСТ 5632-72

Таблица 3

Механические свойства болтов, винтов, шпилек из цветных сплавов при нормальной температуре

Условное обозначение группы	Временное сопротивление s_в, Н/мм²	Предел текучести, s_т( s_0,2) Н/мм²	Относительное удлинение d₅ , %	Твердость по Бринеллю НВ	Марка материала или сплава	Обозначение стандарта
Условное обозначение группы	Не менее				Марка материала или сплава	Обозначение стандарта
31	260	120	15	Не регламентируется	АМг5П Амг5	ГОСТ 4784-74
32	310	Не регламентируется	12	75	Латунь Л63, Латунь ЛС59-1	ГОСТ 15527-70 ГОСТ 12920-67
33	310			75	Латунь ЛС59-1, антимагнитная Латунь Л63 антимагнитная	ГОСТ 15527-70 ГОСТ 12920-67
34	490			Не регламентируется	Бронза Бp. AМи9-2	ГОСТ 18175-78
35	370	195	10	Не регламентируется	Д1, Д1П, Д16, Д16П	ГОСТ 4784-74

Таблица 4

Механические свойства гаек из цветных сплавов при нормальной температуре

Условное обозначение группы	Напряжения от пробной нагрузки s_F, Н/мм², не менее	Марка материала или сплава	Обозначение стандарта
31	260	АМг5П, АМг5	ГОСТ -178-1-74
32	310	Латунь ЛС59-1, Л63	ГОСТ 15527-70,
33	310	Латунь Л63 антимагнитная Латунь ЛС59-1 антимагнитная	ГОСТ 12920-67
34	490	Бронза Бр, АМц 9-2	ГОСТ 18175-78
35	370	Д1, Д1П, Д16, Д16П	ГОСТ 4784-74

Таблица 5

Вид покрытия	Обозначение покрытия
Вид покрытия	по ГОСТ 9. 306-85	цифровое
Цинковое, хроматированное	Ц.хр	01
Кадмиевое, хроматированное	Кд. хр	02
Многослойное: медь-никель	М.Н	03
Многослойное: медь-никель-хром	М. Н. X. б	04
Окисное, пропитанное маслом	Хим. Окс. прм	05
Фосфатное, пропитанное маслом	Хим. Фос. прм	06
Оловянное	О	07
Медное	М	08
Цинковое	Ц	09
Окисное, наполненное хроматами	а н . Окс. нхр	10
Окисное из кислых растворов	Хим. Пас	11
Серебряное	Ср	12
Никелевое	Н	13

2.4. Маркировка

2.4.1. Общие правила маркировки

2.4.1.1. Болты с шестигранной головкой, винты с цилиндрической головкой и шестигранным углублением под ключ, шпильки и гайки шестигранные следует маркировать знаком класса прочности (или группы материала) и клеймом (товарным знаком за вода-изготовителя, а изделия с левой резьбой дополнительно знаком левой резьбы.

Обязательной маркировке подлежат:

болты с шестигранной головкой классов прочности 4.6, 5.6, 6.6, 8.8, 9. 8, 10.9, 12.9;

винты с цилиндрической головкой и шестигранным углублением под ключ и шпильки классов прочности 8.8, 9.8, 10.9, 12.9;

гайки классов прочности 05, 8, 9, 10, 12.

(Измененная редакция. Изм. № 1).

2.4.1.2. Изделия, не указанные в п. 2.4.1.1 и неуказанных классов прочности, а также изделия, изготовленные методом резания, маркируют по соглашению между изготовителем и потребителем.

2.4.1.3. Знаки маркировки могут быть выпуклыми или углубленными.

2.4.1.4. При маркировке классов прочности допускается не ставить точку, разделяющую первое и второе число знака класса прочности.

При использовании для изделий класса прочности 10.9 низкоуглеродистых мартенситных сталей знак класса прочности должен быть подчеркнут:10.9или109.

(Измененная редакция. Изм. № 1).

2.4.1.5. Размеры знаков маркировки устанавливает завод-изготовитель.

2.4.2. Маркировка болтов с шестигранной головкой и винтов с цилиндрической головкой и шестигранным углублением под ключ

2. 4.2.1. Маркировке подлежат болты и винты с диаметром резьбыd³ 6 мм.

2.4.2.2. Знаки маркировки наносят на торцевой или боковой поверхности головки болта или винта ( черт. 1). Знаки на боковой поверхности головки должны быть углубленными.

Черт. 1

2.4.2.3. При маркировке выпуклыми знаками допускается увеличение наибольшей предельной высоты головки болта или винта на:

0,1 мм — для изделий с диаметром резьбыd£ 8 мм;

0,2 мм- 8 мм £ 12 мм

0,3 мм- 12 мм.

2.4.3. Map кировка шпилек

2.4.3.1. Маркировке подлежат шпильки с диаметром резьбыd³ 12 мм. Допускается маркировать шпильки с диаметром резьбыd³ 8 ммс применением заменительных знаков:

○ — Для класса прочности 8.8;

+ — » 9.8;

□ — »10,9;

∆ — » 12.9.

2.4.3.2. Знаки маркировки наносят на торце гаечного конца шпильки.

2.4.4. Маркировка шестигранных гаек

2.4.4.1. Маркировке подлежат гайки с диаметром резьбыd³ 5 мм.

2.4.4.2. Знаки маркировки наносят на одной из торцевых поверхностей. В технически обоснованных случаях допускается наносить знаки маркировки на боковых поверхностях гаек ( черт. 2). Знаки должны быть углубленными.

Черт. 2

2.4.4.3. Допускается применение циферблатной маркировки гаек ( черт. 3). В этом случае маркировка наносится на фасках выпуклыми или углубленными знаками или на торцевой поверхности углубленными знаками.

2.4.5. Маркировка болтов, шпилек и гаек с левой резьбой

2.4.5.1. Знаком левой резьбы является стрелка, указывающая направление ввинчивания болта, шпильки и навинчивания гайки.

Класс прочности	8	9	10	12
Циферблатная маркировка гаек

Черт. 3

2.4.5.2. Знак левой резьбы наносят на торцевой поверхности головки болта, на одной из торцевых поверхностей гайки ( черт. 4а), на конце гаечного конца шпильки. В технически обоснованных случаях допускается наносить знак левой резьбы на боковых поверхностях гайки и головках болтов ( черт. 4б). В этом случае знаки должны быть углубленными.

2.4.5.3. Знак левой резьбы для болтов и гаек может заменяться надрезами на ребрах шестигранников ( черт. 4в).

Черт. 4

3. ПРИЕМКА

3.1. Правила приемки болтов, винтов, шпилек и гаек — по ГОСТ 17769-83 .

3.2. Каждая партия крепежных изделий должна сопровождаться документом о качестве с указанием:

наименования или товарного знака завода-изготовителя;

условного обозначения изделия;

перечня и результатов проведенных испытаний;

массы нетто партии;

средств временной противокоррозионной защиты и срока защиты.

Примечани е. Допускается вкладывать документ о качестве изделий в тару или контейнер, при этом должна обеспечиваться сохранность его при транспортировании.

2. До 01.01.92 обязательными испытаниями являются:

по ГОСТ 1759.4-87 для классов прочности 8.8-12.9 определение временного сопротивления и определение ударной вязкости; для классов прочности 4.8; 5.8; 6.8 испытание на прочность соединения головки со стержнем;

по ГОСТ 1759.5-87 для классов прочности 8-12 испытание пробной нагрузкой.

Остальные испытания проводят по требованию потребителя

(Измененная редакция. Изм. № 1).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль внешнего вида болтов, винтов, шпилек и гаек должен производиться без применения увеличительных приборов.

Допускается в спорных случаях использовать лупу с увеличением 2,5-3^´.

4.2. Контроль дефектов поверхности болтов, винтов и шпилек — по ГОСТ 1759.2-82.

4.3. Контроль дефектов поверхности гаек — по ГОСТ 1759.3-83.

4.4. Контроль размеров болтов, винтов, шпилек и гаек — по ГОСТ 1759.1-82.

4.5. Притупление углов квадратного подголовка должно проверяться в контрольной матрице с квадратным отверстием, выполненным по 1-му ряду ГОСТ 16030-70. Под головкой болта должна устанавливаться плоская шайба с отверстием диаметром большим диаметра описанной окружности подголовка и толщиной 0,5 высоты подголовка.

Проворачивание подголовка в отверстии контрольной втулки или шаблона не допускается.

4.6. Шероховатость поверхностей болтов, винтов, шпилек и гаек должна проверяться путем сравнения с образцами шероховатости по ГОСТ 9378-75.

Допускается осуществлять контроль шероховатости поверхности при помощи измерительных приборов.

Шероховатость поверхности изделий, изготовленных методом холодной штамповки и шероховатость торца стержней кроме установочных винтов, не контролируется.

4.7. Шероховатость резьбы болтов, винтов и шпилек должна проверяться на боковых поверхностях профиля.

Шероховатость резьб, полученных накаткой, и шероховатость резьбы гаек не контролируется и должна обеспечиваться технологией изготовления и инструментом.

4.8. Методы проверки качества и толщины покрытий — по ГОСТ 9. 302-88 .

(Измененная редакция. Изм. № 1).

4.9. Методы испытаний и программы испытаний болтов, винтов и шпилек из углеродистых нелегированных и легированных сталей — по ГОСТ 1759.4-87 .

4.10. Испытания болтов, винтов и шпилек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей, а также из цветных сплавов должны проводиться по требованию потребителя в соответствии с табл. 6 по методике ГОСТ 1759.4-87 .

Разрушающие нагрузки приведены в приложении 2, пробные нагрузки — в приложении 4.

Другие испытания болтов, винтов и шпилек проводятся по соглашению между изготовителем и потребителем.

4.11. Методы испытаний гаек из углеродистых нелегированных и легированных сталей — по ГОСТ 1759.5-87 .

4.12. Испытания гаек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей, а также гаек из цветных сплавов пробной нагрузкой должны проводиться по требованию потребителя по методике ГОСТ 1759.5-87 .

Пробные нагрузки приведены в приложении 3.

4.13. При изготовлении болтов, винтов и шпилек резанием, без последующей термообработки, допускается проводить испытание механических свойств на исходном металле или изготовленных из него образцах.

Таблица 6

Механические характеристики	Вид испытаний	Группы материалов
Механические характеристики	Вид испытаний	21	22, 23, 24, 25, 26	31, 35	34	32, 33
Временное сопротивление	Испытание на растяжение	´ 0	´ 0	´ 0	´ 0	´ 0
Предел текучести	Испытание на растяжение	´	´	´	-	-
Относительное удлинение	Испытание на растяжение	´	´	´	´	´
Твердость по Бринеллю	Измерение твердости					´ 0
Ударная вязкость	Испытание ударной вязкости		´

0 — для болтов, винтов и шпилек с резьбойd£ M 5 или длиной<3d;

´-для болтов, винтов и шпилек с резьбойd> M 5 и длиной ³ 3d.

(Измененная редакция. Изм. № 1).

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Временная противокоррозионная защита изделий, упаковка, маркировка тары, транспортирование и хранение — по ГОСТ 18160-72.

Винт — по ГОСТ 17473-80 класса точности А, исполнения 2, диаметром резьбыd=12 мм с мелким шагом резьбы, с полем допуска резьбы 6е, длинойl=60, класса прочности 5.8, из спокойной сталь с цинковым покрытием толщиной 9 мкм, хроматированным

ВинтA2M12´1,25-6e´60.58.C.019 ГОСТ 17473-80

Гайка — по ГОСТ 5916-70 исполнения 2, диаметром резьбыd=12 мм, с мелким шагом резьбы, с левой резьбой, с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с цинковым покрытием толщиной 6 мкм, хроматированным

Гайка 2М12´1,25-LH-6Н.05.40Х.016 ГОСТ 5916-70

(Измененная редакция. Изм. № 1).

Примечани я:

1. В условном обозначении не указывают:

исполнение 1, крупный шаг резьбы, правую резьбу, отсутствие покрытия, а также параметры, однозначно определяемые стандартами на продукцию;

класс точности В, если стандартом на конкретное крепежное изделие предусматривается 2 класса точности (А и В).

2. Если применяется покрытие, не предусмотренное настоящим стандартом, его обозначение указывается по ГОСТ 9.306-85.

ПРИЛОЖЕНИЕ 2

Обязательное

Таблица 7

Минимальные разрушающие нагрузки для болтов, винтов и шпилек с крупным шагом резьбы

Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	Минимальная разрушающая нагрузка, Н, для условных обозначений групп
Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	21	22	23	24; 25	26	31	32; 33	34	35
4	0,7	8,78	4470	5170	6050	7720	9470	2280	2720	4290	3240
5	0,8	14,2	7240	8380	9800	12500	15300	3690	4400	6960	5250
6	1	20,1	10300	11900	13900	17700	2-1700	5230	6230	9850	7440
7	1	28,9	14700	17000	19900	25300	31100	7500	8900	14100	10660
8	1,25	36,6	18700	21600	25300	32200	39500	9520	11300	17900	13500
10	1,5	58,0	30100	34800	40700	51900	63700	15100	18000	28400	21500
12	1,75	84,3	42900	49700	58100	74100	90900	21900	26100	41300	31200
14	2	115	58700	67900	79400	101000	124000	29900	35700	56400	42600
16	2	157	80100	92600	108000	138000	170000	40800	48700	76900	58100
18	2,5	192	97900	113000	132000	169000	207000	49900	52500	94100	71000
20	2,5	245	125000	145000	169000	216000	265000	63700	76000	120000	00700
22	2,5	303	155000	179000	209000	267000	327000	78800	93900	148000	112000
24	3	353	176000	208000	243000	310000	380000	91500	100000	172000	130000
27	3	459	234000	271000	317000	404000	496000	119000	142000	225000	170000
30	3,5	561	286000	330000	386000	493000	605000	146000	174000	274000	207000
33	3,5	694	353000	410000	478000	610000	748000	180000	215000	340000	250000
36	4	817	416000	480000	563000	718000	881000	212000	253000	400000	302000
39	4	976	497000	575000	673000	860000	1053000	253500	302000	478000	361000
42	4,5	1120	571000	661000	773000	986000	1210000	291000	347000	549000	414000
45	4,5	1306	666000	770000	901000	1150000	1410000	339600	405000	640000	483000
48	5	1472	751000	868000	1020000	1300000	1590000	383000	456000	721000	545000

Таблица 8

Минимальные разрушающие нагрузки для болтов, винтов и шпилек с мелким шагом резьбы

Номинальный диаметр резьбы,d, мм	Шаг резьбы Р, мм	Номинальная площадь поперечного сечения А_s, мм²	Минимальная разрушающая нагрузка, Н, для условных обозначений групп
Номинальный диаметр резьбы,d, мм	Шаг резьбы Р, мм	Номинальная площадь поперечного сечения А_s, мм²	21	22	23	24; 25	26	31	32; 33	34	35
8	1	39,2	19900	23100	27000	34400	42200	10200	12100	19200	14500
10	1,25	61,2	31200	36100	42200	53900	66100	15900	19000	30000	22600
12	1,25	92,1	46900	54300	63500	81000	99400	23900	28500	45100	34000
14	1,5	125	63200	73200	85600	109000	134000	32200	38400	60800	45900
16	1,5	167	85200	98500	115000	147000	180000	43400	51800	81800	61800
18	1,5	216	110000	127000	149000	190000	233000	56200	67000	106000	79900
20	1,5	272	136000	160000	187000	238000	293000	70500	84000	133000	10000
22	1,5	333	170000	196000	230000	293000	360000	86600	103000	163000	123000
24	2	384	196000	227000	265000	338000	415000	998000	119000	188000	142000
27	2	496	252000	292000	342000	436000	535000	129000	153000	243000	183000
30	2	621	317000	366000	428000	546000	671000	161000	193000	304000	230000
33	2	761	388000	449000	525000	670000	822000	198000	236000	373000	282000
36	3	865	441000	510000	596000	760000	933000	225000	268000	423000	320000
39	3	1030	525000	608000	711000	906000	1112000	268000	319000	505000	381000
42	3	1205	615000	711000	830000	1060000	1300000	313000	374000	590000	446000
45	3	1400	714000	826000	966000	1232000	1512000	364000	434000	686000	518000
48	3	1603	818000	946000	1110000	1411000	1731000	417000	497000	785000	593000

ПРИЛОЖЕНИЕ 3

Обязательное

Таблица 9

Пробная нагрузка для гаек с высотойm³0,8dс крупным шагом резьбы

Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	Пробная нагрузка, Н, для условных обозначений групп
Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	21	22	23	24; 25	26	31	32; 33	34	35
1,6	0,35	1,27	650	750	880	1120	1370	330	390	620	470
2	0,4	2,07	1060	1220	1430	1820	2240	540	640	1010	770
2,5	0,45	3,39	1730	2000	2340	2980	3660	880	1050	1660	1250
3	0,5	5,03	2570	2970	3470	4430	5430	1310	1560	2460	1860
3,5	0,6	6,78	3450	3990	4670	5960	7310	1760	2100	3320	2500
4	0,7	8,78	4470	5170	6060	7720	9470	5280	2720	4300	3240
5	0,8	14,2	7240	8380	9800	12500	15300	3690	4400	6960	5250
6	1	20,1	10300	11900	13900	17700	21700	5230	6230	9850	7440
7	1	28,9	14700	17000	19900	25300	31100	7490	8930	14109	10700
8	1,25	36,6	18700	21600	25300	32200	39500	9520	11300	17900	13500
10	1,5	58,0	29600	34200	40000	51000	62600	15100	18000	28400	21500
12	1,75	84,3	49200	49700	58100	74100	90900	21900	26100	41300	31200
14	3	115	587000	67900	79400	101000	124000	29900	35700	56400	42600
16	2	157	80100	92600	108000	138000	170000	40800	48700	76900	58100
18	2,5	192	97900	113000	132000	169000	207000	49900	59500	94100	71000
20	2,5	245	125000	145000	169000	216000	265000	63700	76000	120000	90700
22	2,5	303	155000	179000	209000	267000	327000	78800	93900	148000	112000
24	3	353	180000	208000	243000	310000	380000	91500	109000	172000	130000
27	3	459	234000	271000	317000	404000	496000	119000	112000	225000	170000
30	3,5	561	286000	330000	386000	493000	605000	146000	174000	274000	207000
33	3,5	694	353000	409000	478000	610000	748000	180000	215000	340000	256000
36	4	817	416000	480000	563000	718000	881000	212000	253000	400000	302000
39	4	976	497000	575000	673000	858000	1053000	254000	302000	478000	361000
42	4,5	1120	571000	661000	773000	986000	1210000	291000	347000	549000	414000
45	4,5	1305	666000	770000	900000	148000	1409000	339000	405000	640000	483000
48	5	1472	751000	868000	1016000	1296000	1590000	383000	456000	721000	545000

Таблица 10

Пробные нагрузки для гаек высотойm£0,8dс мелким шагом резьбы

Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	Пробная нагрузка, Н, для условных обозначений групп
Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	21	22	23	24; 25	26	31	32; 33	34	35
8	1	39,2	19900	23100	27000	34400	42200	10200	12100	19200	14500
10	1	64,5	32900	38100	44500	56800	69700	16800	20000	31600	23900
10	1,25	61,2	31200	36100	42200	53900	66100	15900	19000	30000	22600
12	1,25	92,1	46900	54300	63500	81000	99400	23900	28500	45100	34000
12	1,5	88,1	44900	52000	60800	77500	95100	22900	27300	43200	32600
11	1,5	125	63200	73200	85600	109000	134000	32200	38400	60800	45900
16	1,5	167	85200	98500	115000	147000	18000	43400	51800	81800	61800
18	1,5	216	110000	127000	149000	190000	233000	56200	67000	106000	79900
18	2	204	104000	120000	141000	180000	220000	53000	63200	100000	75500
20	1,5	272	138000	100000	187000	238000	293000	70500	84000	133000	100000
20	2	258	132000	152000	178000	227000	279000	67100	80000	126000	95500
22	1,5	333	170000	196000	230000	293000	360000	86600	103000	163000	123000
22	2	318	162000	188000	219000	280000	343000	82700	98600	156000	118000
24	1,5	401	205000	237000	277000	353000	433000	104000	124000	196000	148000
24	2	384	196000	327000	265000	338000	415000	99800	119000	188000	142000
27	2	496	252000	292000	342000	436000	535000	129000	153000	243000	183000
30	2	621	317000	366000	428000	546000	671000	161000	193000	304000	230000
33	2	761	388000	448000	524000	669000	821000	198000	236000	372000	281000
36	3	865	441000	510000	596000	760000	933000	225000	268000	423000	320000
39	3	1030	524000	607000	709000	905000	1105000	266000	317000	501000	379000
42	3	1205	615000	711000	831000	1060000	1301000	313000	374000	590000	446000
45	3	1397	712000	824000	964000	1229000	1509000	363000	433000	685000	517000
48	3	1603	818000	946000	1122000	1411000	1731000	417000	497000	785000	593000

ПРИЛОЖЕНИЕ 4

Обязательное

Таблица 11

Пробные нагрузки для болтов, винтов и шпилек с крупным шагом резьбы

Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	Пробная нагрузка, Н, для условных обозначений групп
Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	21	22	23; 24	25	26
4	0,70	8,78	1540	2720	4260	5790	6590
5	0,80	14,20	2490	4400	6890	9370	10700
6	1,00	20,10	3520	6230	9760	13300	16100
7	1,00	28,90	5068	8960	14000	19100	21700
8	1,25	36,60	6410	11300	17800	24200	27500
10	1,50	58,00	10200	18000	28100	38300	43500
12	1,75	84,30	14800	26100	40900	55600	63200
14	2,00	115,00	20100	35700	55800	75900	86300
16	2,00	157,00	27500	48700	76100	104000	118000
18	2,50	192,00	33600	59500	93100	127000	144000
20	2,50	245,00	42900	76000	119000	162000	184000
22	2,50	303,00	53000	93900	147000	200000	227000
24	3,00	353,00	61800	109000	171000	233000	265000
27	3,00	459,00	80300	142000	223000	303000	344000
30	3,50	561,00	98000	174000	272000	370000	421000
33	3,50	694,00	121000	215000	337000	458000	521000
35	4,00	817,00	143000	253000	396000	539000	613000
39	4,00	976,00	171000	303000	473000	644000	732000
42	4,50	1120,00	196000	347000	543000	739000	840000
45	4,50	1306,00	229000	405000	633000	862000	980000
48	5,00	1472,00	258000	456000	714000	972000	1104000

Таблица 12

Пробные нагрузки для болтов, винтов и шпилек с мелким шагом резьбы

Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	Пробная нагрузка, Н, для условных обозначений групп
Номинальный диаметр резьбы,d, мм	Шаг резьбыР, мм	Номинальная площадь поперечного сеченияА_s, мм²	21	22	23; 24	25	26
8	1,00	39,2	6840	12200	19000	25800	29400
10	1,25	61,2	10700	19000	29700	40400	45900
12	1,25	92,1	16100	28600	44700	60800	69000
14	1,50	125,0	21900	38800	60600	82500	93800
16	1,50	167,0	29200	51800	81000	110000	125000
18	1,50	216,0	37800	67000	105000	143000	162000
20	1,50	272,0	47600	84000	132000	179000	204000
22	1,50	333,0	58300	103000	162000	220000	250000
24	2,00	384,0	67200	119000	186000	253000	288000
27	2,00	496,0	86800	154000	241000	327000	372000
30	2,00	621,0	109000	193000	301000	410000	466000
33	2,00	761,0	133000	236000	369000	502000	571000
36	3,00	865,0	151000	268000	419000	571000	649000
39	3,00	1030,0	180000	919000	500000	680000	773000
42	3,00	1205,0	211000	374000	584000	795000	904000
45	3,00	1400,0	245000	434000	679000	924000	1050000
48	3,00	1603,0	281000	497000	777000	1058000	1202000

ПРИЛОЖЕНИЕ 5

Обязательное

1. Фаска на опорной поверхности болтов — под углом не более 15° ( черт. 5).

S- размер под ключ

Черт. 5

2. Притупление ребер шестигранника или квадрата к опорной поверхности или торцу головки болта и к опорной поверхности гайки не более 0,25 высоты головки болта или гайки ( черт. 6).

Черт. 6

3. Скругление ребер шестигранника или квадрата не должно выводить диаметр описанной окружности за наименьший предельный размер.

4. Скругление пояска головок у болтов и винтов с потайной и полупотайной головками и кромок у болтов и винтов с полукруглой и цилиндрической головками, не должно выводить диаметр головок за наименьший предельный размер.

5. Допускается недопрессовка в виде среза вершины полукруглой, сферической и полупотайной головок, если диаметр площадки среза не превышает 30% номинального диаметра головки для класса точности А 40% номинального диаметра головки для классов точности В и С.

Недопрессовка не должна выводить высоту головки за наименьший предельный размер.

6. Уклон образующей головки не более 5° и сфера на верхнем торце головки, не должны выводить высоту цилиндрической головки за наибольший предельный размер ( черт. 7).

Черт. 7

7. Уменьшение минимального диаметра головки в направлении шлица, не должно превышать:

0,3 мм — для винтов с диаметром резьбы до 2 мм;

0,6 мм — для винтов с диаметром резьбы свыше 2 мм до 6 мм;

0,8 мм — для винтов с диаметром резьбы свыше 6 мм.

8. Уменьшение минимального диаметра полукруглых и потайных головок в направлении уса или ребер квадратного подголовка не должно превышать:

0,6 мм — для болтов с диаметром головки до 30 мм;

0,8 мм — для болтов с диаметром головки свыше 30мм.

9. Притупление углов квадратного подголовка не должно приводить к проворачиванию болтов и контрольной матрице.

10. Утолщение диаметра стержня под головкой болтов и винтов. Для изделий классов точности А и В, не более:

0,05 мм на длине 5 мм диаметр резьбы до 16 мм;

0,1 мм на длине 8 мм диаметр резьбы от 16 до 27 мм;

0,2 мм на длине 10 мм диаметр резьбы свыше 27мм.

Для изделий класса точности С не более предельных отклонении по нолю допуска + JT14 на длине двух номинальных диаметров резьбы.

11. Косой срез стержня шириной не более:

одного шага резьбы — для классов точности А и В;

двух шагов резьбы — для класса точности С.

Черт. 8

12. Зенковка отверстий под шплинт — диаметром не более 1,5 диаметра отверстия.

13. Уклон стенок шлица (угол a — черт. 9) не более:

3°-для класса точности А;

5°-для классов точности В и С.

Черт. 9

14. Допускается центровое отверстие на торцевой части головки и стержня.

15. Допускается отсутствие концевой фаски па изделиях класса точности С с накатанной резьбой и на стержнях винтов класса точности A и В с накатанной резьбой.

По соглашению между потребителем и изготовителем допускается отсутствие концевой фаски на стержнях болтов и шпилек классов точности Л и В с накатанной резьбой.

16. Допускается скругление верхнего торца головки вместо фаски у болтов с углублением в головке.

17. Допускается вогнутость дна шлицев в направлении его длины с кривизной, соответствующей радиусу стандартной шлицевой или пазовой фрезы, а также выпуклость с радиусом не менее 90 мм — для винтов с диаметром резьбы до 12 мм и не менее 150 мм — для винтов с диаметром резьбы более 12 мм.

18. Наличие в витках резьбы гаек кратера (при изготовлении резьбы накаткой) не должно выводить размеры резьбы за предельные отклонения.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

ИСПОЛНИТЕЛИ

Б. М. Ригмант, Н. Г. Андреева, Т. Е. Юрченко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.87 № 5111

3. Срок проверки 1993 г.

4. Стандарт полностью соответствует СТ СЭВ 4203-83

5. Взамен ГОСТ 1759-70 (в части технических требований и маркировки крепежных изделий)

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Норма пункта, подпункта
ГОСТ 9.301-86	2.3.3
ГОСТ 9.302-79	4.8
ГОСТ 9.303-84	2.3.1 , 2.3.2
ГОСТ 9.306-85	2.3.1
ГОСТ 1759.1-83	4.4
ГОСТ 1759.2-82	2.1.2 , 4.2
ГОСТ 1759. 3-83	2.1.3 , 4.3
ГОСТ 1759.4- 87	2.2.1 , 4.9, 4.10
ГОСТ 1759.5-87	2.2.3 , 4,11, 4.12
ГОСТ 4781-74	2.2.5
ГОСТ 5632-72	2.2.4
ГОСТ 9378-75	4.6
ГОСТ 12920-67	2.2.5
ГОСТ 15527-70	2.2.5
ГОСТ 16030-70	4.5
ГОСТ 17769-83	3.1
ГОСТ 18160-72	5
ГОСТ 18175-78	2. 2.5
ГОСТ 20072-72	2.2.4
ГОСТ 24705-81	Вводная часть
ГОСТ 25556-82	2.2.2

СОДЕРЖАНИЕ

1. Основные параметры и размеры .. 1

2. Технические требования . 1

3. Приемка . 6

4. Методы контроля . 7

5. Транспортирование и хранение . 8

Приложение 1Схема условного обозначения болтов, винтов, шпилек и гаек. 9

Приложение 2Минимальные разрушающие нагрузки для болтов, винтов и шпилек с крупным шагом резьбы .. 11

Приложение 3Пробная нагрузка для гаек с высотойm³0,8dс крупным шагом резьбы .. 11

Приложение 4Пробные нагрузки для болтов, винтов и шпилек с крупным шагом резьбы .. 13

Приложение 5. 13

Просмотров: 1134
Дата первого показа: 26. 12.2018 14:35:36
Дата публикации: 26.12.2018 14:18:27

Назад в раздел

ГОСТ Р 52644-2006 Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия

Информация Скан-копия Текст документа Отзывы (0)

Страница 1 из 29

Страница 2 из 29

Страница 3 из 29

Страница 4 из 29

Страница 5 из 29

Страница 6 из 29

Страница 7 из 29

Страница 8 из 29

Страница 9 из 29

Страница 10 из 29

Страница 11 из 29

Страница 12 из 29

Страница 13 из 29

Страница 14 из 29

Страница 15 из 29

Страница 16 из 29

Страница 17 из 29

Страница 18 из 29

Страница 19 из 29

Страница 20 из 29

Страница 21 из 29

Страница 22 из 29

Страница 23 из 29

Страница 24 из 29

Страница 25 из 29

Страница 26 из 29

Страница 27 из 29

Страница 28 из 29

Страница 29 из 29

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52644-2006

(ИСО 7411:1984)

БОЛТЫ ВЫСОКОПРОЧНЫЕ С ШЕСТИГРАННОЙ
ГОЛОВКОЙ С УВЕЛИЧЕННЫМ РАЗМЕРОМ
ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ
КОНСТРУКЦИЙ

Технические условия

ISO 7411:1984
Hexagon bolts for high-strength structural
bolting with large width across flats (thread lengths according
to ISO 888) — Product grade С — Property classes 8. 8 and 10.9
(MOD)

Москва

Стандартинформ

2007

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН рабочей группой в составе Общества с ограниченной ответственностью «Научно-производственный центр мостов» (ООО «НПЦ мостов») и Закрытого акционерного общества «Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова (ЗАО «ЦНИИ ПСК им. Н.П. Мельникова») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 409-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7411:1984 «Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности С. Классы прочности 8.8 и 10.9» (ISO 7411:1984 «Hexagon bolts for high-strength structural bolting with large width across flats (thread lengths according to ISO 888) — Product grade С — Property classes 8.8 and 10.9») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

Введение

В настоящий стандарт включены следующие дополнительные по отношению к требованиям международного стандарта ИСО 7411:1984 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1. 5-2004), а именно приведены:

— нормативные ссылки на национальные стандарты;

— размеры болтов М42 и М48;

— варианты конструктивного исполнения тела и головки болта;

— длина резьбы болтов;

— требования к толщине покрытия болтов;

— пример условного обозначения болтов различного конструктивного исполнения тела и головки;

— требования к значению коэффициента закручивания;

— теоретическая масса болтов различного конструктивного исполнения тела и головки.

Из стандарта исключены размеры болтов М12. В стандарт не включены приложения А и В ИСО 7411:1984.

Указанные дополнительные требования включены в разделы 1, 2, 3, 4, 5, 6, 7 и приложения А и Б настоящего стандарта на основании требований ГОСТ Р 1.5 к содержанию стандартов на продукцию, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, замененный текст приведен в приложении В, а текст, не включенный в стандарт, приведен в приложении Г.

ГОСТ Р 52644-2006
(ИСО 7411:1984)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ ВЫСОКОПРОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Техническиеусловия

Hexagon bolts for high-strength structural bolting with large width across flats. Specifications

Дата введения — 2008-01-01

_______

*См. примечание ФГУП «СТАНДАРТИНФОРМ»

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 9.316-2006 Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля

ГОСТ Р 52627-2006 (ИСО 898-1:1999) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ Р 52643-2006 Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия

ГОСТ Р 52645-2006 (ИСО 4775:1984) Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия

ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы к высокопрочным болтам для металлических конструкций. Технические условия

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 12414-94 (ИСО 4753-83) Концы болтов, винтов и шпилек. Размеры

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 19256-73 Стержни под накатывание метрической резьбы. Диаметры

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27148-86 Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры

ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С

ГОСТ Р ИСО 6157-1-2009 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

(Измененная редакция, Изм. № 1).

3 Конструкция и размеры

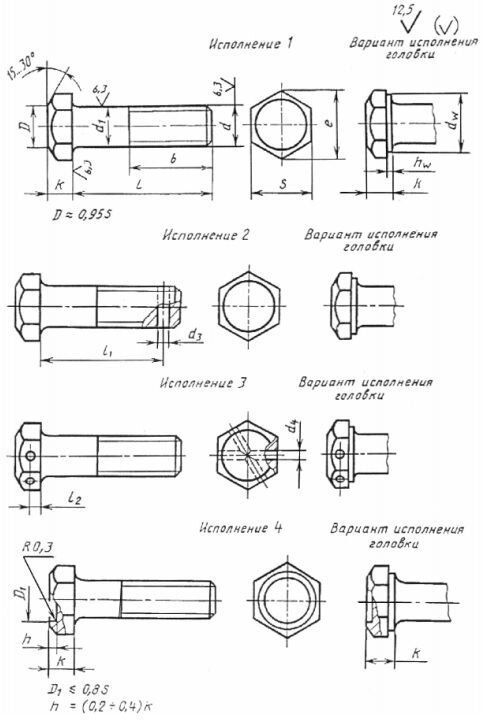

Конструкция болтов должна соответствовать указанной на рисунке1 а размеры болтов соответствовать указанным в таблице 1.

Рисунок 1 — Конструктивное исполнение тела болта 1 (основное исполнение)

Допускается изготовлять тело болта в конструктивном исполнении 2 согласно приложению А. Вариант конструктивного исполнения болтов выбирает потребитель.

Головки болтов изготовляют в конструктивном исполнении 1 (основное исполнение) согласно рисунку 1 или в конструктивных исполнениях 2, 3 и 4 согласно приложению А. Вариант конструктивного исполнения головки определяет изготовитель.

Размеры болтов с различным видом исполнения тела и головки должны соответствовать указанным в таблице 1 и в приложении А.

ГОСТ 1759.0-87 (СТ СЭВ 4203-83) Болты, винты, шпильки и гайки. Технические условия (с Изменением N 1)

ГОСТ 1759.0-87

Группа Г31

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ, ВИНТЫ, ШПИЛЬКИ И ГАЙКИ

Технические условия

Bolts, screws, studs and nuts.
Specifications

МКС 21.060.10
ОКП 12 8200, 12 8300, 12 8400

Дата введения 1989-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.87 N 5111

3. Стандарт полностью соответствует СТ СЭВ 4203-83

4. ВЗАМЕН ГОСТ 1759-70 (в части технических требований и маркировки крепежных изделий)

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. ИЗДАНИЕ с Изменением N 1, утвержденным в октябре 1989 г. (ИУС 2-90)

Настоящий стандарт распространяется на болты, винты, шпильки и гайки с метрической резьбой по ГОСТ 24705 диаметром от 1 до 48 мм.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.2. Допуски размеров, формы и расположения поверхностей болтов, винтов, шпилек и гаек — по ГОСТ 1759.1.

Основные отклонения резьбы должны назначаться по ГОСТ 16093 в зависимости от требуемой толщины покрытия. Поля допусков резьбы указываются для изделий без покрытия. После нанесения покрытия требования к резьбе — в соответствии с ГОСТ 16093.

(Измененная редакция, Изм. N 1).

1.4. По соглашению между изготовителем и потребителем допускается изготовлять:

болты, шпильки и гайки с левой резьбой;

болты с одним контровочным отверстием в головке.

1.5. Допускаемые отклонения формы, от установленной в стандартах на конструкцию болтов, винтов, шпилек и гаек всех классов точности, должны соответствовать указанным в приложении 5.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2 1. Внешний вид

2.1.1. Поверхность болтов, винтов, шпилек и гаек должна быть чистой, без следов коррозии и механических повреждений.

2.1.2. Допускаемые дефекты поверхности болтов, винтов и шпилек — по ГОСТ 1759.2.

2.1.3. Допускаемые дефекты поверхности гаек — по ГОСТ 1759.3.

2.2. Механические свойства и материалы

2.2.1. Механические свойства болтов, винтов (кроме установочных) и шпилек из углеродистых нелегированных и легированных сталей — по ГОСТ 1759.4.

2.2.3. Механические свойства гаек из углеродистых нелегированных и легированных сталей — по ГОСТ 1759.5.

2.2.4. Механические свойства болтов, винтов, шпилек и гаек из коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей, а также рекомендуемые марки сталей — по табл.1 и 2.

Таблица 1

Механические свойства болтов, винтов и шпилек из коррозионно-стойких,
жаропрочных, жаростойких и теплоустойчивых сталей при нормальной температуре

Условное обозна- чение группы	Временное сопротив- ление , Н/мм	Предел текучести (), Н/мм	Относи- тельное удлине- ние , %	Ударная вязкость KCU, Дж/см	Напря- жение от пробной нагрузки , Н/мм	Сталь
	Не менее	Марка	Обозначение стандарта
21	510	195	35	Не регла- ментируется	175	12Х18Н10Т	ГОСТ 5632
						12Х18Н9Т
						10X17h23M2T
						10Х17Н13МЗТ
						06ХН28МДТ
22	590	345	20	60	310	12Х13
						08Х21Н6М2Т
23	690	540	12	60	485	20Х13
						14Х17Н2
24	880	540	8	30	485	10Х11Н23ТЗМР
25		735	10	30	660	13Х11Н2В2МФ
						25Х1МФ;	ГОСТ 20072
						25Х2М1Ф
						20Х1М1Ф1ТР
26	1080	835	10	50	750	07Х16Н6	ГОСТ 5632

Таблица 2

Механические свойства гаек из коррозионно-стойких, жаропрочных,
жаростойких и теплоустойчивых сталей при нормальной температуре

Условное обозначение группы	Напряжение от пробной нагрузки , Н/мм, не менее	Сталь
		Марка	Обозначение стандарта
21	510	12Х18Н10Т, 12X18H9T	ГОСТ 5632
		10Х17Н13М2Т
		10Х17Н13М3Т
		06ХН28МДТ
22	590	12Х13
		08Х21Н6М2Т
23	690	20Х13
		14Х17Н2
24	880	10Х11Н23Т3МР
25		13Х11Н2В2МФ
		25Х1МФ, 25Х2М1Ф	ГОСТ 20072
		20Х1М1Ф1ТР
26	1080	07Х16Н6	ГОСТ 5632

2. 2.5. Механические свойства болтов, винтов, шпилек и гаек из цветных сплавов, а также рекомендуемые марки сплавов — по табл.3 и 4.

Таблица 3

Механические свойства болтов, винтов, шпилек
из цветных сплавов при нормальной температуре

Условное обозна- чение группы	Временное сопро- тивление , Н/мм	Предел текучести , (), Н/мм	Относи- тельное удлинение , %	Твердость по Бринеллю НВ	Марка материала или сплава	Обозначение стандарта
	Не менее
31	260	120	15	Не регламентируется	АМг5П	ГОСТ 4784
					АМг5
32	310	Не регламентируется	12	75	Латунь Л6З,	ГОСТ 15527
					Латунь ЛС59-1	ГОСТ 12920
33					Латунь ЛС59-1 антимагнитная
					Латунь Л63 антимагнитная
34	490			Не регламентируется	Бронза Бр. АМц9-2	ГОСТ 18175
35	370	195	10		Д1, Д1П, Д16, Д16П	ГОСТ 4784

Таблица 4

Механические свойства гаек из цветных сплавов при нормальной температуре

Условное обозначение группы	Напряжение от пробной нагрузки , Н/мм, не менее	Марка материала или сплава	Обозначение стандарта
31	260	АМг5П, АМг5	ГОСТ 4784
32	310	Латунь ЛС59-1, Л63	ГОСТ 15527,
33		Латунь Л63 антимагнитная	ГОСТ 12920
		Латунь ЛС59-1 антимагнитная
34	490	Бронза Бр. АМц 9-2	ГОСТ 18175
35	370	Д1, Д1П, Д16, Д16П	ГОСТ 4784

2. 2.6. Допускается изготовлять болты, винты, шпильки и гайки из материалов и сплавов, не предусмотренных в табл.1-4. При этом их механические свойства должны быть не ниже указанных для соответствующих групп.

2.3. Покрытия

2.3.1. Болты, винты, шпильки и гайки должны изготовляться с одним из видов покрытий по табл.5 или без покрытий.

Таблица 5

Вид покрытия	Обозначение покрытия
	по ГОСТ 9.306	цифровое
Цинковое, хроматированное	Ц. хр	01
Кадмиевое, хроматированное	Кд. хр	02
Многослойное: медь-никель	М. Н	03
Многослойное: медь-никель-хром	М. Н. X. б	04
Окисное, пропитанное маслом	Хим. Окс. прм	05
Фосфатное, пропитанное маслом	Хим. Фос. прм	06
Оловянное	О	07
Медное	М	08
Цинковое	Ц	09
Окисное, наполненное хроматами	Ан. Oкс. нхр	10
Окисное из кислых растворов	Хим. Пас	11
Серебряное	Ср	12
Никелевое	Н	13

Допускается применять другие виды покрытий — по ГОСТ 9.303.

2.3.2. Выбор толщины покрытий — по ГОСТ 9.303.

2.3.3. Технические требования к покрытиям — по ГОСТ 9.301.

2.4. Маркировка

2. 4.1. Общие правила маркировки

2.4.1.1. Болты с шестигранной головкой, винты с цилиндрической головкой и шестигранным углублением под ключ, шпильки и гайки шестигранные следует маркировать знаком класса прочности (или группы материала) и клеймом (товарным знаком) завода-изготовителя, а изделия с левой резьбой дополнительно знаком левой резьбы.

Обязательной маркировке подлежат:

болты с шестигранной головкой классов прочности 4.6, 5.6, 6.6, 8.8, 9.8, 10.9, 12.9;

винты с цилиндрической головкой и шестигранным углублением под ключ и шпильки классов прочности 8.8, 9.8, 10.9, 12.9;

гайки классов прочности 05, 8, 9, 10, 12.

(Измененная редакция, Изм. N 1).

2.4.1.2. Изделия, не указанные в п.2.4.1.1 и неуказанных классов прочности, а также изделия, изготовленные методом резания, маркируют по соглашению между изготовителем и потребителем.

2.4.1.3. Знаки маркировки могут быть выпуклыми или углубленными.

При использовании для изделий класса прочности 10.9 низкоуглеродистых мартенситных сталей, знак класса прочности должен быть подчеркнут: 10.9 или 109 .

(Измененная редакция, Изм. N 1).

2.4.1.5. Размеры знаков маркировки устанавливает завод-изготовитель.

2.4.2.1. Маркировке подлежат болты и винты с диаметром резьбы 6 мм.

2.4.2.2. Знаки маркировки наносят на торцевой или боковой поверхности головки болта или винта (черт.1). Знаки на боковой поверхности головки должны быть углубленными.

Черт.1

0,1мм	—	для изделий с диаметром резьбы	8 мм;
0,2 мм		«		«	«	«	8 мм12 мм;
0,3 мм		«		«	«	«	12 мм.

2.4.3. Маркировка шпилек

2.4.3.1. Маркировке подлежат шпильки с диаметром резьбы 12 мм. Допускается маркировать шпильки с диаметром резьбы 8 мм с применением заменительных знаков:

—	для класса прочности	8.8;
	«	«	«	9.8;
	«	«	«	10.9;
	«	«	«	12.9.

2.4.3.2. Знаки маркировки наносят на торце гаечного конца шпильки.

2.4.4. Маркировка шестигранных гаек

2.4.4.1. Маркировке подлежат гайки с диаметром резьбы 6 мм.

2.4.4.2. Знаки маркировки наносят на одной из торцевых поверхностей. В технически обоснованных случаях допускается наносить знаки маркировки на боковых поверхностях гаек (черт. 2). Знаки должны быть углубленными.

Черт.2

2.4.4.3. Допускается применение циферблатной маркировки гаек (черт.3). В этом случае маркировка наносится на фасках выпуклыми или углубленными знаками или на торцевой поверхности углубленными знаками.

Класс прочности	8	9	10	12
Циферблатная маркировка гаек

Черт.3

2.4.5. Маркировка болтов, шпилек и гаек с левой резьбой

2.4.5.1. Знаком левой резьбы является стрелка, указывающая направление ввинчивания болтов, шпильки и навинчивания гайки.

2.4.5.2. Знак левой резьбы наносят на торцевой поверхности головки болта, на одной из торцевых поверхностей гайки (черт.4а ), на конце гаечного конца шпильки. В технически обоснованных случаях допускается наносить знак левой резьбы на боковых поверхностях гайки и головках болтов (черт. 4б ). В этом случае знаки должны быть углубленными.

2.4.5.3. Знак левой резьбы для болтов и гаек может заменяться надрезами на ребрах шестигранников (черт.4в ).

Черт.4

3. ПРИЕМКА

3.1. Правила приемки болтов, винтов, шпилек и гаек — по ГОСТ 17769.

3.2. Каждая партия крепежных изделий должна сопровождаться документом о качестве с указанием:

наименования или товарного знака завода-изготовителя;

условного обозначения изделия;

перечня и результатов проведенных испытаний;

массы нетто партии;

средств временной противокоррозионной защиты и срока защиты.

Примечания: 1. Допускается вкладывать документ о качестве изделий в тару или контейнер, при этом должна обеспечиваться сохранность его при транспортировании.

2. До 01.01.92 обязательными испытаниями являлись:

по ГОСТ 1759.4 для классов прочности 8.8-12.9 определение временного сопротивления и определение ударной вязкости; для классов прочности 4. 8; 5.8; 6.8 испытание на прочность соединения головки со стержнем;

по ГОСТ 1759.5 для классов прочности 8-12 испытание пробной нагрузкой.

Остальные испытания проводят по требованию потребителя.

(Измененная редакция, Изм. N 1).

4. МЕТОДЫ КОНТРОЛЯ

Допускается в спорных случаях использовать лупу с увеличением 2,5-3.

4.2. Контроль дефектов поверхности болтов, винтов и шпилек — по ГОСТ 1759.2.

4.3. Контроль дефектов поверхности гаек — по ГОСТ 1759.3.

4.4. Контроль размеров болтов, винтов, шпилек и гаек — по ГОСТ 1759.1.

4.5. Притупление углов квадратного подголовка должно проверяться в контрольной матрице с квадратным отверстием, выполненным по 1-му ряду ГОСТ 16030. Под головкой болта должна устанавливаться плоская шайба с отверстием диаметром, большим диаметра описанной окружности подголовка, и толщиной 0,5 высоты подголовка.

Проворачивание подготовка в отверстии контрольной втулки или шаблона не допускается.

4.6. Шероховатость поверхностей болтов, винтов, шпилек и гаек должна проверяться путем сравнения с образцами шероховатости по ГОСТ 9378.

Допускается осуществлять контроль шероховатости поверхности при помощи измерительных приборов.

Шероховатость поверхности изделий, изготовленных методом холодной штамповки, и шероховатость торца стержней, кроме установочных винтов, не контролируется.

4.7. Шероховатость резьбы болтов, винтов и шпилек должна проверяться на боковых поверхностях профиля.

4.8. Методы проверки качества и толщины покрытий — по ГОСТ 9.302.

4.9. Методы испытаний и программы испытаний болтов, винтов и шпилек из углеродистых нелегированных и легированных сталей — по ГОСТ 1759.4.

Таблица 6

Механические характеристики	Вид испытаний	Группы материалов
		21	22, 23, 24, 25, 26	31, 35	34	32, 33
Временное сопротивление	Испытание на растяжение	x	x	x	x	x
		0	0	0	0	0
Предел текучести	Испытание на растяжение	x	x	x	—	—
Относительное удлинение	Испытание на растяжение	x	x	x	x	x
Твердость по Бринеллю	Измерение твердости					x
						0
Ударная вязкость	Испытание ударной вязкости		x

0 — для болтов, винтов и шпилек с резьбой M5 и длиной ;

x — для болтов, винтов и шпилек с резьбой M5 и длиной .

Разрушающие нагрузки приведены в приложении 2, пробные нагрузки — в приложении 4.

Другие испытания болтов, винтов и шпилек проводятся по соглашению между изготовителем и потребителем.

(Измененная редакция, Изм. N 1).

4.11. Методы испытаний гаек из углеродистых нелегированных и легированных сталей — по ГОСТ 1759.5.

Пробные нагрузки приведены в приложении 3.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Временная противокоррозионная защита изделий, упаковка, маркировка тары, транспортирование и хранение — по ГОСТ 18160.

ПРИЛОЖЕНИЕ 1
Рекомендуемое

СХЕМА
условного обозначения болтов, винтов, шпилек и гаек

Условное обозначение болтов, винтов, шпилек и гаек должно записываться по следующей схеме:

Примеры условных обозначений крепежных изделий.

Винт — по ГОСТ 17473 класса точности А, исполнения 2, диаметром резьбы =12 мм с мелким шагом резьбы, с полем допуска резьбы 6е, длиной =60, класса прочности 5.8, из спокойной стали с цинковым покрытием толщиной 9 мкм, хроматированным

Винт А2М12x1,25-6еx60.58.С.019 ГОСТ 17473-80

Гайка — по ГОСТ 5916 исполнения 2, диаметром резьбы =12 мм, с мелким шагом резьбы, с левой резьбой, с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с цинковым покрытием толщиной 6 мкм, хроматированным

Гайка 2М12×1,25LH-6Н.05.40Х.016 ГОСТ 5916-70

Примечания:

1. В условном обозначении не указывают:

класс точности В, если стандартом на конкретное крепежное изделие предусматривается 2 класса точности (А и В).

2. Если применяется покрытие, не предусмотренное настоящим стандартом, его обозначение указывается по ГОСТ 9.306.

ПРИЛОЖЕНИЕ 2
Обязательное

Таблица 7

Минимальные разрушающие нагрузки для болтов, винтов и шпилек с крупным шагом резьбы

Номи- нальный диаметр резьбы , мм	Шаг резьбы , мм	Номинальная площадь поперечного сечения , мм	Минимальная разрушающая нагрузка, H, для условных обозначений групп
			21	22	23	24; 25	26	31	32; 33	34	35
4	0,7	8,78	4470	5170	6050	7720	9470	2280	2720	4290	3240
5	0,8	14,2	7240	8380	9800	12500	15300	3690	4400	6960	5250
6	1	20,1	10300	11900	13900	17700	21700	5230	6230	9850	7440
7	1	28,9	14700	17000	19900	25300	31100	7500	8900	14100	10660
8	1,25	36,6	18700	21600	25300	32200	39500	9520	11З00	17900	13500
10	1,5	58,0	30100	34800	40700	51900	63700	15100	18000	28400	21500
12	1,75	84,3	42900	49700	58100	74100	90900	21900	26100	41300	31200
14	2	115	58700	67900	79400	101000	124000	29900	35700	56400	42600
16	2	157	80100	92600	108000	138000	170000	40800	48700	76900	58100
18	2,5	192	97900	113000	132000	169000	207000	49900	52500	94100	71000
20	2,5	245	125000	145000	169000	216000	265000	63700	76000	120000	90700
22	2,5	З0З	155000	179000	209000	267000	327000	78800	93900	148000	112000
24	3	353	176000	208000	243000	310000	380000	91500	109000	172000	130000
27	3	459	234000	271000	317000	404000	496000	119000	142000	225000	170000
30	3,5	561	286000	330000	386000	493000	605000	146000	174000	274000	207000
33	3,5	694	353000	410000	478000	610000	748000	180000	215000	340000	256000
36	4	817	416000	480000	563000	718000	881000	212000	253000	400000	302000
39	4	976	497000	575000	673000	860000	1053000	253500	302000	478000	361000
42	4,5	1120	571000	661000	773000	986000	1210000	291000	347000	549000	414000
45	4,5	1306	666000	770000	901000	1150000	1410000	339600	405000	640000	483000
48	5	1472	751000	868000	1020000	1300000	1590000	383000	456000	721000	545000

Таблица 8

Минимальные разрушающие нагрузки для болтов, винтов и шпилек с мелким шагом резьбы

Номи- нальный диаметр резьбы , мм	Шаг резьбы , мм	Номи- нальная площадь сечения , мм	Минимальная разрушающая нагрузка, H, для условных обозначений групп
			21	22	23	24; 25	26	31	32; 33	34	35
8	1	39,2	19900	23100	27000	34400	42200	10200	12100	19200	14500
10	1,25	61,2	31200	36100	42200	53900	66100	15900	19000	30000	22600
12	1,25	92,1	46900	54300	63500	81000	99400	23900	28500	45100	34000
14	1,5	125	63200	73200	85600	109000	134000	32200	38400	60800	45900
16	1,5	167	85200	98500	115000	147000	180000	43400	51800	81800	61800
18	1,5	216	110000	127000	149000	190000	233000	56200	67000	106000	79900
20	1,5	272	138000	160000	187000	238000	293000	70500	84000	133000	100000
22	1,5	333	170000	196000	230000	293000	360000	86600	103000	163000	123000
24	2	384	196000	227000	265000	338000	415000	998000	119000	188000	142000
27	2	496	252000	292000	342000	436000	535000	129000	153000	243000	183000
30	2	621	317000	366000	428000	546000	671000	161000	193000	304000	230000
33	2	761	388000	449000	525000	670000	822000	198000	236000	373000	282000
36	3	865	441000	510000	596000	760000	933000	225000	268000	423000	320000
39	3	1030	525000	608000	711000	906000	1112000	268000	319000	505000	381000
42	3	1205	615000	711000	830000	1060000	1300000	313000	374000	590000	446000
45	3	1400	714000	826000	966000	1232000	1512000	364000	434000	686000	518000
48	3	1603	818000	946000	111000*	1411000	1731000	417000	497000	785000	593000

________________

* Соответствует оригиналу. — Примечание изготовителя базы данных.

ПРИЛОЖЕНИЕ 3
Обязательное

Таблица 9

Пробная нагрузка для гаек с высотой с крупным шагом резьбы

Номи- нальный диаметр резьбы , мм	Шаг резьбы , мм	Площадь поперечного сечения оправки , мм	Пробная нагрузка, H, для условных обозначений групп
			21	22	23	24; 25	26	31	32; 33	34	35
1,6	0,35	1,27	650	750	880	1120	1370	330	390	620	470
2	0,4	2,07	1060	1220	1430	1820	2240	540	640	1010	770
2,5	0,45	3,39	1730	2000	2340	2980	3660	880	1050	1660	1250
3	0,5	5,03	2570	2970	3470	4430	5430	1310	1560	2460	1860
3,5	0,6	6,78	3450	3990	4670	5960	7310	1760	2100	3320	2500
4	0,7	8,78	4470	5170	6050	7720	9470	2280	2720	4300	3240
5	0,8	14,2	7240	8380	9800	12500	15300	3690	4400	6960	5250
6	1	20,1	10300	11900	13900	17700	21700	5230	6230	9850	7440
7	1	28,9	14700	17000	19900	25300	31100	7490	8930	14100	10700
8	1,25	36,6	18700	21600	25300	32200	39500	9520	11300	17900	13500
10	1,5	58,0	29600	34200	40000	51000	62600	15100	18000	28400	21500
12	1,75	84,3	49200	49700	58100	74100	90900	21900	26100	41300	31200
14	2	115	587000	67900	79400	101000	124000	29900	35700	56400	42600
16	2	157	80100	92600	108000	138000	170000	40800	48700	76900	58100
18	2,5	192	97900	113000	132000	169000	207000	49900	59500	94100	71000
20	2,5	245	125000	145000	169000	216000	265000	63700	76000	120000	90700
22	2,5	303	155000	179000	209000	267000	327000	78800	93900	148000	112000
24	3	353	180000	208000	243000	310000	380000	91500	109000	172000	130000
27	3	459	234000	271000	317000	404000	496000	119000	142000	225000	170000
30	3,5	561	286000	330000	386000	493000	605000	146000	174000	274000	207000
33	3,5	694	353000	409000	478000	610000	748000	180000	215000	340000	256000
36	4	817	416000	480000	563000	718000	881000	212000	253000	400000	302000
39	4	976	497000	575000	673000	858000	1053000	254000	302000	478000	361000
42	4,5	1120	571000	661000	773000	986000	1210000	291000	347000	549000	414000
45	4,5	1305	666000	770000	900000	1148000	1409000	339000	405000	640000	483000
48	5	1472	751000	868000	1016000	1296000	1590000	383000	456000	721000	545000

Таблица 10

Пробные нагрузки для гаек высотой с мелким шагом резьбы

Номи- нальный диаметр резьбы , мм	Шаг резьбы , мм	Площадь поперечного сечения оправки , мм	Пробная нагрузка, H, для условных обозначений групп
			21	22	23	24; 25	26	31	32; 33	34	35
8	1	39,2	19900	23100	27000	34400	42200	10200	12100	19200	14500
10	1	64,5	32900	38100	44500	56800	69700	16800	20000	31600	23900
10	1,25	61,2	31200	36100	42200	53900	66100	15900	19000	30000	22600
12	1,25	92,1	46900	54300	63500	81000	99400	23900	28500	45100	34000
12	1,5	88,1	44900	52000	60800	77500	95100	22900	27300	43200	32600
14	1,5	125	63200	73200	85600	109000	134000	32200	38400	60800	45900
16	1,5	167	85200	98500	115000	147000	180000	43400	51800	81800	61800
18	1,5	216	110000	127000	149000	190000	233000	56200	67000	106000	79900
18	2	204	104000	120000	141000	180000	220000	53000	63200	100000	75500
20	1,5	272	138000	100000	187000	238000	293000	70500	84000	133000	100000
20	2	258	132000	152000	178000	227000	279000	67100	80000	126000	95500
22	1,5	333	170000	196000	230000	293000	360000	86600	103000	163000	123000
22	2	318	162000	188000	219000	280000	343000	82700	98600	156000	118000
24	1,5	401	205000	237000	277000	353000	433000	104000	124000	196000	148000
24	2	384	196000	327000	265000	338000	415000	99800	119000	188000	142000
27	2	496	252000	292000	342000	436000	535000	129000	153000	243000	183000
30	2	621	317000	366000	428000	546000	671000	161000	193000	304000	230000
33	2	761	388000	448000	524000	669000	821000	198000	236000	372000	281000
36	3	865	441000	510000	596000	760000	933000	225000	268000	423000	320000
39	3	1030	524000	607000	709000	905000	1105000	266000	317000	501000	379000
42	3	1205	615000	711000	831000	1060000	1301000	313000	374000	590000	446000
45	3	1397	712000	824000	964000	1229000	1509000	363000	433000	685000	517000
48	3	1603	818000	946000	1122000	1411000	1731000	417000	497000	785000	593000

ПРИЛОЖЕНИЕ 4
Обязательное

Таблица 11

Пробные нагрузки для болтов, винтов и шпилек с крупным шагом резьбы

Номинальный диаметр резьбы , мм	Шаг резьбы , мм	Номинальная площадь поперечного сечения , мм	Пробная нагрузка, H, для условных обозначений групп
			21	22	23; 24	25	26
4	0,70	8,78	1540	2720	4260	5790	6590
5	0,80	14,20	2490	4400	6890	9370	10700
6	1,00	20,10	3520	6230	9760	13300	15100
7	1,00	28,90	5068	8960	14000	19100	21700
8	1,25	36,60	6410	11300	17800	24200	27500
10	1,50	58,00	10200	18000	28100	38300	43500
12	1,75	84,30	14800	26100	40900	55600	63200
14	2,00	115,00	20100	35700	55800	75900	86300
16	2,00	157,00	27500	48700	76100	104000	118000
18	2,50	192,00	33600	59500	93100	127000	144000
20	2,50	245,00	42900	76000	119000	162000	184000
22	2,50	303,00	53000	93900	147000	200000	227000
24	3,00	353,00	61800	109000	171000	233000	265000
27	3,00	459,00	80300	142000	223000	303000	344000
30	3,50	561,00	98000	174000	272000	370000	421000
33	3,50	694,00	121000	215000	337000	458000	521000
36	4,00	817,00	143000	253000	396000	539000	613000
39	4,00	976,00	171000	303000	473000	644000	732000
42	4,50	1120,00	196000	347000	540000	739000	840000
45	4,50	1306,00	229000	405000	633000	862000	980000
48	5,00	1472,00	258000	456000	714000	972000	1104000

Таблица 12

Пробные нагрузки для болтов, винтов и шпилек с мелким шагом резьбы

Номинальный диаметр резьбы , мм	Шаг резьбы , мм	Номинальная площадь поперечного сечения , мм	Пробная нагрузка, H, для условных обозначений групп
			21	22	23; 24	25	26
8	1,00	39,2	6840	12200	19000	25800	29400
10	1,25	61,2	10700	19000	29700	40400	45900
12	1,25	92,1	16100	28600	44700	60800	69000
14	1,50	125,0	21900	38800	60600	82500	93800
16	1,50	167,0	29200	51800	81000	110000	125000
18	1,50	216,0	37800	67000	105000	143000	162000
20	1,50	272,0	47600	84000	132000	179000	204000
22	1,50	333,0	58300	103000	162000	220000	250000
24	2,00	384,0	67200	119000	186000	253000	288000
27	2,00	496,0	86800	154000	241000	327000	372000
30	2,00	621,0	109000	193000	301000	410000	466000
33	2,00	761,0	133000	236000	369000	502000	571000
36	3,00	865,0	151000	268000	419000	571000	649000
39	3,00	1030,0	180000	319000	500000	680000	773000
42	3,00	1205,0	211000	374000	584000	795000	904000
45	3,00	1400,0	245000	434000	679000	924000	1050000
48	3,00	1603,0	281000	497000	777000	1058000	1202000

ПРИЛОЖЕНИЕ 5
Обязательное

1. Фаска на опорной поверхности болтов — под углом не более 15° (черт.5).

— размер под ключ.

Черт.5

— размер под ключ.

Черт.6

4. Скругление пояска головок у болтов и винтов с потайной и полупотайной головками и кромок у болтов и винтов с полукруглой и цилиндрической головками не должно выводить диаметр головок за наименьший предельный размер.

5. Допускается недопрессовка в виде среза вершины полукруглой, сферической и полупотайной головок, если диаметр площадки среза не превышает 30% номинального диаметра головки для класса точности А, 40% номинального диаметра головки для классов точности В и С.

Недопрессовка не должна выводить высоту головки за наименьший предельный размер.

6. Уклон образующей головки не более 5° и сфера на верхнем торце головки не должны выводить высоту цилиндрической головки за наибольший предельный размер (черт.7).

Черт.7

7. Уменьшение минимального диаметра головки в направлении шлица не должно превышать:

0,3 мм — для винтов с диаметром резьбы до 2 мм;

0,6 мм — для винтов с диаметром резьбы свыше 2 мм до 6 мм;

0,8 мм — для винтов с диаметром резьбы свыше 6 мм.

0,6 мм — для болтов с диаметром головки до 30 мм;

0,8 мм — для болтов с диаметром головки свыше 30 мм.

9. Притупление углов квадратного подголовка не должно приводить к проворачиванию болтов в контрольной матрице.

10. Утолщение диаметра стержня под головкой болтов и винтов. Для изделий классов точности А и В не более:

0,50* мм на длине 5 мм диаметр резьбы до 16 мм;

0,1 мм на длине 8 мм диаметр резьбы от 16 до 27 мм;

0,2 мм на длине 10 мм диаметр резьбы свыше 27 мм.

________________

* Соответствует оригиналу. — Примечание изготовителя базы данных.

Для изделий класса точности С не более предельных отклонений по полю допуска +JT14 на длине двух номинальных диаметров резьбы.

11. Косой срез стержня (черт.8) шириной не более:

одного шага резьбы — для классов точности А и В;

двух шагов резьбы — для класса точности С.

Черт.8

12. Зенковка отверстий под шплинт — диаметром не более 1,5 диаметра отверстия.

13. Уклон стенок шлица (угол — черт.9) не более:

3° — для класса точности А;

5° — для классов точности В и С.

Черт.9

14. Допускается центровое отверстие на торцевой части головки и стержня.

15. Допускается отсутствие концевой фаски на изделиях класса точности С с накатанной резьбой и на стержнях винтов класса точности А и В с накатанной резьбой.

По соглашению между потребителем и изготовителем допускается отсутствие концевой фаски на стержнях болтов и шпилек классов точности А и В с накатанной резьбой.

16. Допускается скругление верхнего торца головки вместо фаски у болтов с углублением в головке.

Перечень ГОСТов на метизную продукцию (болты, гайки, шайбы и пр.)

ОБЩИЕ ПОЛОЖЕНИЯ

ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки»

ГОСТ 1759.1-82 «Болты, винты, шпильки, гайки и шурупы. Допуски»

ГОСТ 1759.2-82 «Болты, винты и шпильки»

ГОСТ 1759.3-83 «Болты, винты и шпильки. Таблица значений»
ГОСТ 8961-75 «Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов»

ГОСТ 8968-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа»

ГОСТ 9064-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений с температурой среды от 0 до 650 градусов»
ГОСТ 12414-94 «Концы болтов, винтов и шпилек»
ГОСТ 13152-67 «Детали и узлы»
ГОСТ 14724-69 «Детали и узлы»
ГОСТ 22526-77 «Концы корпусных деталей ввертные и гнезда под них»

ГОСТ 23360-78 «Соединения шпоночные с призматическими шпонками»
ГОСТ 24705-81 «Резьба метрическая»

ГАЙКИ
БОЛТЫ
ВИНТЫ
ГОСТ 1476-93 «Винты установочные с коническим концом и прямым шлицем классов точности А и В»
ГОСТ 1477-92 «Винты установочные с плоским концом и прямым шлицем классов точности А и В»

ГОСТ 1478-93 «Винты установочные с цилиндрическим концом и прямым шлицем классов точности А и В. Технические условия»

ГОСТ 1481-84-1 «Винты установочные с шестигранной головкой и цилиндрическим концом классов точности А и В»

ГОСТ 1481-84-2 «Винты установочные с шестигранной головкой и цилиндрическим концом классов точности А и В»

ГОСТ 1482-84 «Винты установочные с квадратной головкой и цилиндрическим концом классов точности А и В»

ГОСТ 1486-84 «Винты установочные с квадратной головкой и ступенчатым концом со сферой классов точности А и В»

ГОСТ 1488-84 «Винты установочные с квадратной головкой и буртиком классов точности А и В»

ГОСТ 1491-80 «Винты с цилиндрической головкой классов точности А и В»
ГОСТ 10336-80 «Винты невыпадающие. Конструкция и размеры»
ГОСТ 10337-80 «Винты с цилиндрической головкой и сферой невыпадающие класса точности Б»
ГОСТ 10338-80 «Винты с шестигранной головкой невыпадающие класса точности Б»
ГОСТ 10341-80 «Винты с полукруглой головкой невыпадающие класса точности Б»
ГОСТ 10342-80 «Винты с цилиндрической головкой и шестигранным углублением «под ключ» невыпадающие класса точности Б»
ГОСТ 10344-80 «Винты с накатанной головкой невыпадающие класса точности Б»
ГОСТ 10619-80 «Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры»
ГОСТ 10621-80 «Винты самонарезающие с полукруглой головкой для металла и пластмассы»
ГОСТ 11644-75 «Винты с цилиндрической скругленной головкой классов точности А и Б»
ГОСТ 11650-80 «Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы»
ГОСТ 11738-84 «Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А»
ГОСТ 50403-92 «Винты с потайной головкой классов точности А и Б»
ГОСТ 50405-92 «Винты с цилиндрической головкой с прямым шлицем классов точности А и Б»

ШУРУПЫ
ШПИЛЬКИ
ШТИФТЫ
ЗАКЛЕПКИ

ТАКЕЛАЖ

ГОСТ 4751-73 «Рым-болты»

ПРОКАТ

ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортимент»

ПРУЖИНЫ
ГОСТ 3057-90 «Пружины тарельчатые»

РОЛИКИ
ГОСТ 6870-81 «Ролики игольчатые»

КОЛЬЦА
ГОСТ 13940-86 «Кольца пружинные упорные плоские и канавки для них»
ГОСТ 13941-86 «Кольца пружинные упорные плоские внутренние концентрические и канавки для них»
ГОСТ 13940-86 «Кольца пружинные упорные плоские и канавки для них»
ГОСТ 13941-86 «Кольца пружинные упорные плоские внутренние концентрические и канавки для них»

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
ГОСТ 13956-74 «Ниппели для соединений трубопроводов по наружному конусу»
ГОСТ 13977-74 «Соединения трубопроводов по наружному конусу»
ГОСТ 13956-74 «Ниппели для соединений трубопроводов по наружному конусу»
ГОСТ 13957-74 «Гайки накидные для соединений трубопроводов по наружному конусу»
ГОСТ 13958-74 «Гайки для крепления трубопроводов по наружному конусу»
ГОСТ 13977-74 «Соединения трубопроводов по наружному конусу»

Отзывы о
гайки, болты, шайбы — интернет-магазины и отзывы на гайки, болты, шайбы на AliExpress
Отличные новости !!! Вы находитесь в нужном месте для шайб гаек и болтов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти шайбы для верхних гаек и болтов должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили гайки и шайбы для болтов на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в шайбах для гаек и болтов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите шайбы для гаек, болтов по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
болтов | Компания Nutty Company, Inc.
Орехи Гайки для винтов с шестигранной головкой
Гайки с шестигранной головкой с малым узором
Шестигранные гайки класса 2 Шестигранные гайки класса 2 — (USS) с крупной резьбой
Шестигранные гайки класса 2 — (SAE) с мелкой резьбой
Шестигранные гайки класса 5 Шестигранные гайки класса 5 — (USS) с крупной резьбой
Шестигранные гайки класса 5 — (SAE) с мелкой резьбой
Шестигранные гайки класса 8 Шестигранные гайки класса 8 — (USS) с крупной резьбой
Шестигранные гайки класса 8 — мелкая резьба (SAE)
Гайки шестигранные (тонкие) Шестигранные (тонкие) гайки — (USS) грубая нить
Шестигранные (тонкие) гайки — (SAE) тонкая резьба
Тяжелые шестигранные гайки 2H
Тяжелые шестигранные гайки 2H — серия 8 TPI
Стопорные гайки с нейлоновой вставкой Размеры машинных винтов
Стопорные гайки с нейлоновой вставкой класса 2 — (USS) Крупные
Стопорные гайки с нейлоновой вставкой класса 2 — мелкая резьба (SAE)
Стопорные гайки с нейлоновой вставкой (USS), класс 8, грубые
Стопорные гайки с нейлоновой вставкой класса 8 (SAE) Fine
Тонкая стопорная гайка с нейлоновой вставкой NTE (USS) Крупная
Тонкие (NTE) стопорные гайки с нейлоновой вставкой (SAE) Fine
Класс 8 (C) Преобладающий крутящий момент (Stover) Контргайка Класс 8 (C) Стопорная гайка крутящего момента (USS) Крупная
Класс 8 (C) Стопорная гайка крутящего момента (SAE) Fine
Момент затяжки фланца класса 8 (G) (Stover) стопорные гайки Грубые контргайки крутящего момента фланца класса 8 (USS)
Стопорные гайки с крутящим моментом для фланца класса 8, тонкие (SAE)
Гайка с шестигранной головкой Гайки с шестигранной головкой — (USS) Крупная резьба
Гайки крепления шестигранной штанги — (SAE) мелкая резьба
Стяжные гайки шестигранного редуктора
Гайки K-Lock (Keps) K-Lock (Keps) Гайки — (USS) Крупная резьба
Гайки K-Lock (Keps) — (SAE) с мелкой резьбой
Зубчатые стопорные гайки с фланцем Зубчатые стопорные гайки фланца — (USS) Крупная резьба
Зазубренные стопорные гайки фланца — (SAE) мелкая резьба
Желудь (колпачок) орехи
Крылышки
Castle Nuts
Клеточные орехи
Гайка левая Левая гайка — (USS) Крупная резьба
Левая гайка — (SAE) мелкая резьба
Гайки с резьбой ACME
Квадратные орехи
T гайки
Шайбы Плоские шайбы USS
Плоские шайбы SAE
Плоские шайбы USS, класс 8
Плоские шайбы класса 8 SAE
Сверхтяжелые (толстые) плоские шайбы USS, класс 8
Сверхтяжелые (толстые) плоские шайбы SAE, класс 8
Шайбы крыла
Тяжелые шайбы крыла
Разъемные стопорные шайбы
Разъемные стопорные шайбы, класс 8
Разъемные стопорные шайбы с высоким воротником
F436 Структурные шайбы
Финишная (потайная) шайба для чашек
Внешние стопорные шайбы
Внутренние стопорные шайбы
Шайбы регулировочные
Проклеенные шайбы из гальванизированного неопрена (EPDM)
Квадратные конические шайбы
Изготовленные на заказ квадратные шайбы
Болты Винты с шестигранной головкой, класс 5 — (USS), крупная резьба, Винты с шестигранной головкой, 1 / 4-20, класс 5
5 / 16-18, класс 5, винты с шестигранной головкой
3 / 8-16 Винты с шестигранной головкой, класс 5
7 / 16-14, класс 5 Винты с шестигранной головкой
Винты с шестигранной головкой 1 / 2-13, класс 5
9 / 16-12, класс 5, винты с шестигранной головкой
5 / 8-11 Винты с шестигранной головкой, класс 5
3 / 4-10 Винты с шестигранной головкой, класс 5
Винты с шестигранной головкой 7 / 8-9, класс 5
Винты с шестигранной головкой, класс 5, 1 «-8»
Винты с шестигранной головкой, класс 5 — (SAE) мелкая резьба Винты с шестигранной головкой 1 / 4-28, класс 5
5 / 16-24 Винты с шестигранной головкой, класс 5
3 / 8-24, класс 5, винты с шестигранной головкой
Винты с шестигранной головкой 7 / 16-20, класс 5
Винты с шестигранной головкой 1 / 2-20, класс 5
Винты с шестигранной головкой, класс 8 — (USS), крупная резьба, Винты с шестигранной головкой 1 / 4-20, класс 8
5 / 16-18, класс 8, винты с шестигранной головкой
3 / 8-16 Винты с шестигранной головкой, класс 8
7 / 16-14 Винты с шестигранной головкой, класс 8
Винты с шестигранной головкой 1 / 2-13, класс 8
9 / 16-12 Винты с шестигранной головкой, класс 8
5 / 8-11 Винты с шестигранной головкой, класс 8
3 / 4-10 Винты с шестигранной головкой, класс 8
7 / 8-9 Винты с шестигранной головкой, класс 8
Винты с шестигранной головкой, класс 8, 1 «-8»
Винты с шестигранной головкой 1-1 / 8-7, класс 8
Винты с шестигранной головкой 1-1 / 4-7, класс 8
1-1 / 2-6 Винты с шестигранной головкой, класс 8
Винты с шестигранной головкой, класс 8 — мелкая резьба (SAE) Винты с шестигранной головкой 1 / 4-28, класс 8
5 / 16-24 Винты с шестигранной головкой, класс 8
3 / 8-24 Винты с шестигранной головкой, класс 8
Винты с шестигранной головкой 7 / 16-20, класс 8
Винты с шестигранной головкой 1 / 2-20, класс 8
9 / 16-18, класс 8, винты с шестигранной головкой
5 / 8-18, класс 8, винты с шестигранной головкой
3 / 4-16 Винты с шестигранной головкой, класс 8
Винты с шестигранной головкой 7 / 8-14, класс 8
Винты с шестигранной головкой, класс 8, 1 «-14»
Винты с шестигранной головкой, класс 2 — (USS), крупная резьба, Винты с шестигранной головкой 1 / 2-13, класс 2
Винты с шестигранной головкой 5 / 8-11, класс 2
Винты с шестигранной головкой 3 / 4-10, класс 2
Болты рамы с шестигранной головкой (USS), класс 5, с крупной резьбой Болты с шестигранной головкой 1 / 4-20, класс 5
5 / 16-18, класс 5, болты с буртиком с шестигранной головкой
Болты с шестигранной головкой 3 / 8-16, класс 5
Болты рамы с шестигранной головкой (USS), класс 8, с крупной резьбой Болты с шестигранным фланцем (рама) 1 / 4-20, класс 8
5 / 16-18, класс 8, болты с шестигранным фланцем (рама)
3 / 8-16 Болты шестигранного фланца (рамы), класс 8
7 / 16-14, класс 8, болты шестигранного фланца (рамы)
Болты 1 / 2-13, класс 8, шестигранного фланца (рамы)
Болты 5 / 8-11, класс 8, шестигранный фланец (рама)
Болты 3 / 4-10, класс 8, шестигранный фланец (рама)
Болты с шестигранным фланцем (рама) класса 8 (SAE) с мелкой резьбой Болты с шестигранным фланцем (рама) 1 / 2-20, класс 8
5 / 8-18, класс 8, болты с шестигранным фланцем (рама)
Болты 3 / 4-16, класс 8, шестигранный фланец (рама)
12-гранные болты с буртиком, класс 8 — (USS), грубая 1 / 4-20 12-гранные фланцевые болты класса 8
5 / 16-18 12-гранные фланцевые болты, класс 8
3 / 8-16 12-гранные фланцевые болты класса 8
7 / 16-14 12-гранные фланцевые болты класса 8
1 / 2-13 12-гранные фланцевые болты класса 8
5 / 8-11 12-гранные фланцевые болты, класс 8
3 / 4-10 12-гранные фланцевые болты класса 8
12-гранные болты с фланцем, класс 8 — (SAE) Fine 1 / 4-28 12-гранные фланцевые болты класса 8
5 / 16-24 12-гранные фланцевые болты класса 8
3 / 8-24 12-гранные фланцевые болты класса 8
1 / 2-20 12-гранные фланцевые болты класса 8
5 / 8-18 12-гранные фланцевые болты, класс 8
Болт с шестигранной головкой, класс 2, полная резьба (USS), крупная Болт с шестигранной головкой 1 / 4-20, класс 2 (полная резьба)
5 / 16-18, класс 2, болт с шестигранной головкой (полная резьба)
Болт с шестигранной головкой 3 / 8-16, класс 2 (полная резьба)
Болт с шестигранной головкой 1 / 2-13, класс 2 (полная резьба)
Болт с шестигранной головкой 5 / 8-11, класс 2 (полная резьба)
Болт с шестигранной головкой 3 / 4-10, класс 2 (полная резьба)
Болты с шестигранной головкой и полной резьбой (USS), класс 8, грубая Болт с шестигранной головкой 3 / 8-16, класс 8 (полная резьба)
Болт с шестигранной головкой 1 / 2-13, класс 8 (полная резьба)
Болт с шестигранной головкой 5 / 8-11, класс 8 (полная резьба)
Болт с шестигранной головкой 3 / 4-10, класс 8 (полная резьба)
Болт с шестигранной головкой, класс 8, 1 «-8 (полная резьба)
Болты с шестигранной головкой класса 8 с полной резьбой (SAE) Fine Болт с шестигранной головкой 1 / 2-20, класс 8 (полная резьба)
5 / 8-18, класс 8, болт с шестигранной головкой (полная резьба)
Болт с шестигранной головкой 3 / 4-16, класс 8 (полная резьба)
Болты с квадратным подголовком 3/16 (10-24) болты с квадратным подголовком
Болты с квадратным подголовком 1 / 4-20
5 / 16-18 Болты с квадратным подголовком
3 / 8-16 болты с квадратным подголовком
7 / 16-14 Болты с квадратным подголовком
Болты с квадратным подголовком 1 / 2-13
5 / 8-11 Болты с квадратным подголовком
3 / 4-10 болты с квадратным подголовком
Болты с квадратным подголовком класса 5 (грохот вибросита) Болты с квадратным подголовком 1 / 2-13, класс 5 (грохот шейкера)
Болты с квадратным подголовком 5 / 8-11, класс 5 (грохот вибросита)
Болты с квадратным подголовком 3 / 4-10 класса 5 (грохот шейкера)
Болты крепления каретки (грохота шейкера) класса 8 Болты с квадратным подголовком 1 / 2-13 класса 8 (грохот встряхивания)
Болты для плуга, класс 8 # 3, куполообразная головка 5 / 8-11, класс 8, болты для плуга # 3, куполообразная головка
3 / 4-10, класс 8, болты для плуга # 3, куполообразная головка
1 «-8, класс 8 болты для плуга № 3 с куполообразной головкой
1-1 / 4-7, класс 8, болты для плуга # 3, куполообразная головка
Болты с шестигранной головкой Болты с шестигранной головкой 1/4 дюйма
Болты с шестигранной головкой 5/16 »
Болты с шестигранной головкой 3/8 дюйма
Болты с шестигранной головкой 1/2 дюйма
Болты с шестигранной головкой 5/8 »
Болты с шестигранной головкой 3/4 дюйма
Подвесные болты 3/16 (10-24) Подвесные болты
Подвесные болты 1 / 4-20
5 / 16-18 Подвесные болты
Подвесные болты 3 / 8-16
1 / 2-13 Подвесные болты
Болты лифта Болт подъемника 1 / 4-20
5 / 16-18 Элеваторный болт
Болт подъемника 3 / 8-16
Ступенчатые болты 1 / 4-20 ступенчатые болты
5 / 16-18 ступенчатые болты
3 / 8-16 ступенчатые болты
J Болты Болты 8-32 (5/32) J
Болты 10-24 (3/16) J
Болты 1 / 4-20 J
Болты 5 / 16-18 J
Болты 3 / 8-16 J
Болты 1 / 2-13 J
Конструкционные болты — A325 (тип 1)
Винты Крепежные винты Винты с цилиндрической головкой и крестообразным шлицем
Крепежный винт с плоской головкой Phillips
Винты с крестообразной головкой и крестообразным шлицем
Винты с комбинированной крестообразной головкой и крестообразным шлицем
Винты с полукруглой головкой и шлицем
Саморезы (листовой металл) Саморезы для листового металла с полукруглой головкой Phillips
Винт для листового металла с модифицированной головкой фермы Phillips
Саморезы для листового металла с плоской головкой Phillips
Винты для листового металла с шестигранной головкой и шлицем
Самосверлящие (Tek) винты Самосверлящие винты с полукруглой головкой Phillips — с покрытием
Винт для сверления с модифицированной крестообразной головкой и крестообразным шлицем — с покрытием
Самосверлящие винты с шестигранной головкой и шайбой
Самосверлящие винты с шестигранной головкой №4 и №5
Самосверлящие винты с бесфланцевой головкой Phillips — с покрытием
Самосверлящие винты с плоской головкой Phillips
Самосверлящие винты Phillips с плоской головкой и крыльями
Винты для нарезания резьбы типа «F» с шестигранной головкой и шайбой
Винты по дереву с шестигранной головкой
Винты с накатанной головкой типа P 6-32 Винты с накатанной головкой
8-32 Винты с накатанной головкой
10-24 Винты с накатанной головкой
10-32 Винты с накатанной головкой
Винты с накатанной головкой 1 / 4-20
Винты с накатанной головкой 5 / 16-18
Винты с накатанной головкой 3 / 8-16
Дюбель-шуруп Дюбельный винт 1/4 дюйма
Дюбельный винт 5/16 »
Дюбель 3/8 дюйма
Дюбельный винт 1/2 дюйма
Шурупы по бетону Шурупы по бетону с плоской головкой 3/16 Phillips
Шурупы по бетону с шестигранной головкой 3/16 дюйма
Винты по бетону с плоской головкой 1/4 Phillips
Винты по бетону с шестигранной головкой 1/4 дюйма
Винты для полов прицепа Винты 1 / 4-20 для полов прицепа
5 / 16-18 Винты настила прицепа
3 / 8-16 Винты настила прицепа
Винты с высокой шестигранной головкой и затяжкой
Специальность
Винты с головкой под торцевой ключ Винты с головкой под торцевой ключ — (USS) Крупная резьба 0-80 Винты с головкой под торцевой ключ
1-64 Винты с головкой под торцевой ключ
2-56 Винты с головкой под торцевой ключ
3-48 Винты с головкой под торцевой ключ
4-40 Винты с головкой под торцевой ключ
5-40 Винты с головкой под торцевой ключ
6-32 Винты с головкой под торцевой ключ
8-32 Винты с головкой под торцевой ключ
10-24 Винты с головкой под торцевой ключ
12-24 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 4-20
5 / 16-18 Винты с головкой под торцевой ключ
3 / 8-16 Винты с головкой под торцевой ключ
7 / 16-14 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 2-13
9 / 16-12 Винты с головкой под торцевой ключ
5 / 8-11 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 3 / 4-10
7 / 8-9 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 «-8»
Винты с головкой под торцевой ключ 1-1 / 8-7
Винты с головкой под торцевой ключ 1-1 / 4-7
Винты с головкой под торцевой ключ 1-1 / 2-6
Винты с головкой под торцевой ключ — (SAE) мелкая резьба 1-72 Винты с головкой под торцевой ключ
2-64 Винт с головкой под торцевой ключ
3-56 Винты с головкой под торцевой ключ
4-48 Винты с головкой под торцевой ключ
5-44 Винты с головкой под торцевой ключ
6-40 Винты с головкой под торцевой ключ
8-36 Винты с головкой под торцевой ключ
10-32 Винты с головкой под торцевой ключ
12-28 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 4-28
5 / 16-24 Винты с головкой под торцевой ключ
3 / 8-24 Винты с головкой под торцевой ключ
7 / 16-20 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 2-20
9 / 16-18 Винты с головкой под торцевой ключ
5 / 8-18 Винты с головкой под торцевой ключ
3 / 4-16 Винты с головкой под торцевой ключ
7 / 8-14 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 «-14»
Винт с полукруглой головкой под торцевой ключ — (USS) Крупная резьба 0-80 Винты с цилиндрической головкой и головкой под торцевой ключ
2-56 Винты с цилиндрической головкой и головкой под торцевой ключ
3-48 Винты с цилиндрической головкой и головкой под торцевой ключ
4-40 Винты с цилиндрической головкой и головкой под торцевой ключ
5-40 Винты с цилиндрической головкой и головкой под торцевой ключ
6-32 Винты с цилиндрической головкой и головкой под торцевой ключ
8-32 Винты с цилиндрической головкой и головкой под торцевой ключ
10-24 Винты с цилиндрической головкой и головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 4-20
5 / 16-18 Винты с полукруглой головкой и головкой под торцевой ключ
3 / 8-16 Винты с полукруглой головкой и головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 2-13
5 / 8-11 Винты с полукруглой головкой и головкой под торцевой ключ
Винт с полукруглой головкой под торцевой ключ — (SAE) мелкая резьба 1-72 Винты с полукруглой головкой и головкой под торцевой ключ
4-48 Винты с полукруглой головкой и головкой под торцевой ключ
6-40 Винты с цилиндрической головкой и головкой под торцевой ключ
8-36 Винты с цилиндрической головкой и головкой под торцевой ключ
10-32 Винты с цилиндрической головкой и головкой под торцевой ключ
12-28 Винты с цилиндрической головкой и головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 4-28
5 / 16-24 Винты с цилиндрической головкой и головкой под торцевой ключ
3 / 8-24 Винты с полукруглой головкой и головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 2-20
Винты с головкой под торцевой ключ — (USS) Крупная резьба 0-80 Винты с головкой под торцевой ключ
1-72 Винты с головкой под торцевой ключ
2-56 Винты с головкой под торцевой ключ
3-48 Винты с головкой под торцевой ключ
4-40 Винты с головкой под торцевой ключ
5-40 Винты с головкой под торцевой ключ
6-32 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 8-32
10-24 Винты с головкой под торцевой ключ
12-24 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 4-20
5 / 16-18 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 3 / 8-16
7 / 16-14 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 2-13
5 / 8-11 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 3 / 4-10
Винты с головкой под торцевой ключ 7 / 8-9
Винты с головкой под торцевой ключ 1 «-8»
Винты с головкой под торцевой ключ 1-1 / 4-7
Винты с головкой под торцевой ключ — (SAE) с мелкой резьбой 6-40 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 10-32
Винты с головкой под торцевой ключ 1 / 4-28
Винты с головкой под торцевой ключ 5 / 16-24
Винты с головкой под торцевой ключ 3 / 8-24
Винты с головкой под торцевой ключ 7 / 16-20
Винты с головкой под торцевой ключ 1 / 2-20
5 / 8-18 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 3 / 4-16
Болты под торцевой ключ (съемник) Плечо 1/4 дюйма (резьба 10-24)
Плечо 5/16 дюйма (резьба 1 / 4-20)
Плечо 3/8 дюйма (резьба 5 / 16-18)
Плечо 1/2 дюйма (резьба 3 / 8-16)
Плечо 5/8 дюйма (резьба 1 / 2-13)
Плечо 3/4 дюйма (резьба 5 / 8-11)
Винты с головкой под торцевой ключ 6-32 Винты с головкой под торцевой ключ
8-32 Винты с головкой под торцевой ключ
10-32 Винты с головкой под торцевой ключ
10-24 Винты с головкой под торцевой ключ
Винты с головкой под торцевой ключ 1 / 4-20
Винты с головкой под торцевой ключ 5 / 16-18
3 / 8-16 Винты с головкой под торцевой ключ
Установочные винты с головкой под торцевой ключ — чашка (USS), крупная резьба 1-64 Установочные винты с головкой под торцевой ключ — чашка
2-56 Установочные винты с головкой под торцевой ключ — чашка
3-48 Установочные винты с головкой под торцевой ключ — чашка
4-40 Установочные винты с головкой под торцевой ключ — чашка
5-40 Установочные винты с головкой под торцевой ключ — чашка
6-32 Установочные винты с головкой под торцевой ключ — чашка
8-32 Установочные винты с головкой под торцевой ключ — чашка
10-24 Установочные винты с головкой под торцевой ключ — чашка
12-24 Установочные винты с головкой под торцевой ключ — чашка
Установочные винты 1 / 4-20 с головкой под торцевой ключ — чашка
5 / 16-18 Установочные винты с головкой под торцевой ключ — чашка
Установочные винты с головкой под торцевой ключ 3 / 8-16 — чашка
7 / 16-14 Установочные винты с головкой под торцевой ключ — чашка
Установочные винты 1 / 2-13 с головкой под торцевой ключ — чашка
9 / 16-12 Винты с головкой под торцевой ключ
5 / 8-11 Установочные винты с головкой под торцевой ключ — чашка
Установочные винты с головкой под торцевой ключ 3 / 4-10 — острие чашки
Установочные винты 7 / 8-9 с головкой под торцевой ключ — чашка
Установочные винты с головкой под торцевой ключ 1 «-8 — острие чашки
Установочные винты с головкой под торцевой ключ — чашка с головкой — (SAE) мелкая резьба 0-80 Установочные винты с головкой под торцевой ключ — чашка
1-72 Установочные винты с головкой под торцевой ключ — чашка
2-64 Установочные винты с головкой под торцевой ключ — чашка
4-48 Установочные винты с головкой под торцевой ключ — чашка
5-44 Установочные винты с головкой под торцевой ключ — чашка
6-40 Установочные винты с головкой под торцевой ключ — чашка
8-36 Установочные винты с головкой под торцевой ключ — чашка
10-32 Установочные винты с головкой под торцевой ключ — чашка
12-28 Установочные винты с головкой под торцевой ключ — чашка
Установочные винты 1 / 4-28 с головкой под торцевой ключ — чашка
Установочные винты 5 / 16-24 с головкой под торцевой ключ — чашка
Установочные винты 3 / 8-24 с головкой под торцевой ключ — чашка
Установочные винты 7 / 16-20 с головкой под торцевой ключ — чашка
Установочные винты 1 / 2-20 с головкой под торцевой ключ — чашка
5 / 8-18 Установочные винты с головкой под торцевой ключ — чашка
Установочные винты с головкой под торцевой ключ 3 / 4-16 — кончик чашки
Установочные винты с квадратной головкой — Cup Point Установочные винты с квадратной головкой 1 / 4-20 — чашка
Установочные винты 5 / 16-18 с квадратной головкой — чашка
Установочные винты 3 / 8-16 с квадратной головкой — чашка
Установочные винты 1 / 2-13 с квадратной головкой — чашка
Установочные винты 5 / 8-11 с квадратной головкой — чашка
Установочные винты 3 / 4-10 с квадратной головкой — чашка
Установочные винты 7 / 8-9 с квадратной головкой — чашка
Установочные винты с квадратной головкой 1 «-8 — острие чашки
Заглушки для труб
Крепеж из нержавеющей стали Гайки из нержавеющей стали Шестигранные гайки из нержавеющей стали (USS) с крупной резьбой
Шестигранные гайки из нержавеющей стали — (SAE) с мелкой резьбой
Гайки с шестигранной головкой из нержавеющей стали
Гайки из нержавеющей стали с малым узором
Шестигранные гайки из нержавеющей стали (тонкие) (USS) Грубая резьба
Шестигранные гайки из нержавеющей стали (тонкие) — мелкая резьба (SAE)
Тяжелые шестигранные гайки из нержавеющей стали — (USS) с крупной резьбой
Стопорные гайки с нейлоновой вставкой из нержавеющей стали Грубая резьба USS
Стопорные гайки с нейлоновой вставкой из нержавеющей стали (SAE) с мелкой резьбой
Тонкие стопорные гайки с нейлоновой вставкой из нержавеющей стали USS
Тонкие стопорные гайки с нейлоновой вставкой из нержавеющей стали SAE
Гайки из нержавеющей стали K-Lock (keps)
Фланцевые стопорные гайки с зазубринами из нержавеющей стали (USS)
Стопорная гайка фланца с зубцами из нержавеющей стали (SAE) Fine
Гайки из нержавеющей стали (колпачковые) — (USS), грубая резьба
Гайки из нержавеющей стали (колпачковые) — мелкая резьба (SAE)
Гайки из нержавеющей стали — (USS) Крупная резьба
Гайки из нержавеющей стали — (SAE) с мелкой резьбой
Замковые гайки из нержавеющей стали — тонкая (SAE) резьба
Гайки из нержавеющей стали с шестигранной головкой
Нержавеющие квадратные гайки
Гайки из нержавеющей стали
Верхние стопорные гайки из нержавеющей стали
Вставки из нержавеющей стали
Шайба из нержавеющей стали Плоские шайбы из нержавеющей стали
Плоские шайбы из нержавеющей стали серии AN ~ NAS (малый размер O. D.)
Плоские шайбы из нержавеющей стали повышенной толщины
Шайбы из нержавеющей стали
Док-шайбы из нержавеющей стали
Разъемные стопорные шайбы из нержавеющей стали
Внутренние стопорные шайбы из нержавеющей стали
Шайбы из нержавеющей стали
Шайбы из нержавеющей стали (чашки)
Шайбы с фланцами из нержавеющей стали (чашки)
Шайбы из нержавеющей стали Belleville
Проклеенные шайбы из нержавеющей резины (EPDM)
Болты из нержавеющей стали Винты с шестигранной головкой из нержавеющей стали (USS) Грубая резьба
Винты с шестигранной головкой из нержавеющей стали — мелкая резьба (SAE)
Болты с шестигранной головкой из нержавеющей стали (полная резьба)
Болты с квадратным подголовком из нержавеющей стали
Болты из нержавеющей стали
Болты из нержавеющей стали
Болты с ушком из нержавеющей стали
Болты из нержавеющей стали с пентаголовкой
Винты из нержавеющей стали Винты из нержавеющей стали
Винты из нержавеющей стали (самонарезающие)
Самосверлящие винты из нержавеющей стали
Винты для деки из нержавеющей стали
Винты для бетона из нержавеющей стали
Винты с головкой под торцевой ключ из нержавеющей стали Винты с головкой под торцевой ключ из нержавеющей стали (USS) Крупная
Винты из нержавеющей стали с головкой под торцевой ключ (SAE) Fine
Заглушка под торцевой ключ из нержавеющей стали (USS) грубая
Заглушка с цилиндрической головкой из нержавеющей стали (SAE) Fine
Заглушка из нержавеющей стали с плоской головкой (USS) Крупная
Заглушка из нержавеющей стали с плоской головкой (SAE) Fine
Установочные винты из нержавеющей стали с головкой под торцевой ключ (USS) Крупная
Установочные винты из нержавеющей стали с головкой под торцевой ключ (SAE) Fine
Заглушки для труб из нержавеющей стали
Резьбовой стержень из нержавеющей стали Стержень с резьбой 3 ‘из нержавеющей стали — (USS) Крупная резьба
Стержень с резьбой 6 футов из нержавеющей стали — (USS) Крупная резьба
Стержень с 3-дюймовой резьбой из нержавеющей стали — (SAE) Тонкая резьба
Шплинты из нержавеющей стали Шплинты из нержавеющей стали 1/16
Шплинты из нержавеющей стали 3/32
Шплинты из нержавеющей стали 1/8
Шплинты из нержавеющей стали 5/32
Шплинты из нержавеющей стали 3/16
Что можно сделать на этой странице?
11.00.00″> 15″>0 — 9129 — Другое0 — 9129 7318.22.00.00.00 912
7318 Винты, болты, гайки, шурупы, крюки для винтов, заклепки, шплинты, шплинты, шайбы (включая пружинные шайбы) и аналогичные изделия из железа или стали:
— Резьбовые изделия:
7318.11.00.00 — — Шурупы
7318.12.00.00 — — Шурупы для дерева прочие
7318.13.00 — — Крючки и винтовые кольца
7318.13.00.30 — — с хвостовиком или резьбой диаметром менее 6 мм
7318.13.00.60 — — — с хвостовиком или резьбой диаметром 6 мм и более
7318.14 — — саморезы :
7318.14.10 — — — Имеющие хвостовик или резьбу диаметром менее 6 мм
7318.14.10.30 — — — — Из нержавеющей стали
7318.14.10.60 — — — — Другое
7318.14.50 — — — Имеющие хвостовики или резьбу диаметром 6 мм и более
7318.14.50.20 — — — — Из нержавеющей стали
7318.14.50.80 — — — — Прочее
7318.15 — — Винты и болты прочие, с гайками или шайбами или без них:
7318.15.20 — — — Болты и болты и их гайки или шайбы, ввезенные или экспортированные в одной партии
7318.15.20.10 — — — — Имеющие стержни или резьбу диаметром менее 6 мм
— — — — Имеющие стержни или резьбу диаметром 6 мм и более:
7318.15. 20.20 — — — — — Болты гусеницы
7318.15.20.30 — — — — — Конструкционные болты
— — — — — Гнутые болты:
7318.15.20.41 — — — — — — Анкерные болты с прямым углом
7318.15.20.46 — — — — — — Другое
— — — — — Другое:
— — — — — — С круглыми головками:
7318.15.20.51 — — — — — — — Из нержавеющей стали
7318. 15.20.55 — — — — — — — Другое
— — — — — — С шестигранной головкой:
7318.15.20.61 — — — — — — — Из нержавеющей стали
7318.15.20.65 — — — — — — — Прочие
— — — — — — Прочие:
7318.15.20.91 — — — — — — — Из нержавеющей стали
7318.15.20.95 — — — — — — — Прочие
7318.15.40.00 — — — Крепежные винты длиной 9,5 мм и более и диаметром 3,2 мм и более (без винтов с головкой под ключ)
7318.15.50 — — — Шпильки
7318.15.50.30 — — — — Из нержавеющей стали
— — — — Другое:
— — — — — Стержень с непрерывной резьбой:
7318.15.50.51 — — — — — — Из легированной стали
7318. 15.50.56 — — — — — — Прочие
7318.15.50.90 — — — — — Прочие
— — — Прочие:
7318.15.60 — — — — с хвостовиком или резьбой диаметром менее 6 мм
— — — — — Винты с головкой под торцевой ключ:
7318.15.60.10 — — — — — — Из нержавеющей стали
7318.15 .60.40 — — — — — — Прочее
— — — — — Другое:
7318.15.60.70 — — — — — — Из нержавеющей стали
7318.15.60.80 — — — — — — Прочие
7318.15.80 — — — — С хвостовиками или резьбой с диаметром 6 мм и более
7318.15.80.20 — — — — — Установочные винты
— — — — — Другое:
— — — — — — Винты с головкой под торцевой ключ:
7318. 15.80.30 — — — — — — — Из нержавеющей стали
7318.15.80.45 — — — — — — — Другое
— — — — — — Другое:
— — — — — — — С шестигранной головкой:
7318.15. 80,55 — — — — — — — — Из нержавеющей стали
— — — — — — — — Другое:
7318.15.80.66 — — — — — — — — — Винты с головкой под ключ
7318.15.80.69 — — — — — — — — — Другое
— — — — — — — Другое:
7318.15.80.82 — — — — — — — — Из нержавеющей стали
7318.15.80.85 — — — — — — — — Прочие
7318.16.00 — — Гайки
— — — Гайки:
7318.16.00.15 — — — — Хромированные
7318. 16.00.30 — — — —
7318.16.0020.45 — — — Другое
— — — Другое:
7318.16.00.60 — — — — Из нержавеющей стали
7318.16.00.85 — — — — Прочие
7318.19.00.00 — — Прочие
— Изделия без резьбы:
7318.21.00 — — Пружинные шайбы и другие стопорные шайбы
7318.21.00.30 — — — Стопорные шайбы с цилиндрической пружиной
7318.21.00.90 — — Шайбы прочие
7318.23.00.00 — — Заклепки
7318.24.00.00 — — Шплинты и шплинты
731810.00 —13 912 Прочие
Гайки и болты
Единицы Мера
Обычное право США (USC)
Линейные примеры: дюйм, фут, ярд, миля
Вес примеры: унция, фунт, тонна
Температура пример: Фаренгейт
Давление примеры: фунтов на квадратный дюйм
Крутящий момент Например: фут-фунты
Метрическая система
Линейный примеры: метр, сантиметр, километр
Вес примеры: граммы, килограммы
Температура пример: Цельсия
Давление примеры: килограмм на квадратный сантиметр, бар
Крутящий момент пример: Ньютон-метр
Крепеж
Крепеж используются ли эти вещи для защиты или удержания части чего-то вместе.
Один тип застежки больше всего обычно используется резьбовая застежка.
Болт Идентификация
Головка болта
Используемый ослабить и затянуть болт.
Диаметр
Измерено по резьбовой части
Нить pitch (английская система)
В количество ниток на дюйм
Нить шаг (метрическая система)
В расстояние в миллиметрах между двумя соседними нитями
Имперский Пример обозначения размера болта
An Болт дюймового размера, обозначенный как 3/8 «x 2» x 24:
Имеет диаметр хвостовика 3/8 дюйма.

Является 2 дюйма в длину от основания головы до конца хвостовик.
Имеет 24 нитки на дюйм.
Обозначение болта метрического размера Пример
Метрика размер болта, обозначенного как:
— 6 мм x 30 мм x 1.25 мм:
Имеет диаметр стержня 6 миллиметров.
Является 30 миллиметров длиной от низа головы до конца хвостовик.
Имеет расстояние между его нитями 1,25 миллиметра.
Болт Класс Маркировка
Болты обычные (дюймовые)
Идентификация отметки соответствуют прочности болта.
Увеличение числа представляют возрастающую силу.
Болт метрический
Идентификация номера классов соответствуют прочности болта.
Увеличение числа представляют возрастающую силу.
Ужесточение Болты
Любые застежка почти бесполезна, если она не настолько тугая, как должна быть.
когда болт затянут правильно, он будет подпружинен часть, которую он держит.
Этот эффект пружины вызван растяжением болта, когда он затянуты.
Обычно правильно затянутый болт растягивается до 70% своей упругости предел.
В предел упругости болта — это точка растяжения, от которой при ослаблении болт не вернется к своей исходной форме.
Не только чрезмерно затянутый или растянутый болт не достаточное усилие зажима, он также будет иметь перекос резьбы.
В натянутая резьба затруднит завинчивание и откручиваем болт или гайку на болте.
Шайбы
Многие с крепежом используются разные виды шайб.
В Тип шайбы определяет назначение шайбы.
Плоский шайба
используемый для распределения нагрузки от затяжки гайки или болта.
Этот также предотвращает врезание головки болта или гайки в поверхность, поскольку он затянут.
Шайба стопорная
Используемый закрепить головку болта или гайки на заготовке, чтобы она от выхода.
Смазки и Герметики для Резьбы
Нить Герметик:
Используемый на болтах, которые затянуты в канал для масла или охлаждающей жидкости.
В герметик предотвращает просачивание жидкости за резьбу.
Нить Шкафчики:
Предотвращать болт не выкручивается из-за вибрации двигателя или другой детали.
Болты с квадратным подголовком, гайки, шайбы
5/8 «КОЛЕСНЫЕ БОЛТЫ 5» длинные
5/8 ДЮЙМОВЫЕ БОЛТЫ ДЛЯ КОЛЕННЫХ КРОНШТЕЙНОВ
Наша цена 0,99 $
БОЛТ ПЕРЕВОЗКИ 1/2 »
БОЛТЫ ПЕРЕВОЗКИ 1/2 «ДЛЯ КРОНШТЕЙНОВ КОЛЕННЫХ ОПОР
Наша цена $ 0. 99
1/2 «оцинкованная плоская шайба
1/2 «оцинкованная плоская шайба
Наша цена 0,15 $
Плоская шайба 3/8 «HG
Плоская шайба 3/8 «горячего цинкования
Наша цена 0,36 $
5/8 «оцинкованная плоская шайба
5/8 «Плоская шайба из горячеоцинкованной стали
Наша цена $ 0.24
1/2 «оцинкованная стопорная шайба
1/2 «оцинкованная стопорная шайба
Наша цена 0,10 $
5/8 «оцинкованная двойная стопорная шайба
5/8 «оцинкованная двойная стопорная шайба
Наша цена 0,35 $
5/8 «оцинкованная стопорная шайба
Стопорная шайба из горячеоцинкованной стали 5/8 »
Наша цена $ 0.16
Гайка 5/8 «-11
5/8 «-11 Гайка
Наша цена 0,20 $
1-1 / 4 «оцинкованная плоская шайба
Оцинкованная шайба 1-1 / 4 »
Наша цена 1,67 $
1 «оцинкованная плоская шайба
1 «оцинкованная шайба
Наша цена 1,50 $
1/2 «гайка
1/2 «- гайка
Наша цена $ 0. 15
1 «- гайка
1 «- гайка
Наша цена 0,15 $
Круглая оцинкованная тягучая шайба 1/2 »
Круглая оцинкованная тягучая шайба 1/2 »
Наша цена 0,89 $
5/8 «круглая оцинкованная гибкая шайба
5/8 «круглая оцинкованная гибкая шайба
Наша цена 2 доллара.05
3/4 «круглая оцинкованная гибкая шайба
3/4 «круглая оцинкованная гибкая шайба
Наша цена 1,82 $
1 «круглая оцинкованная гибкая шайба
1 «круглая оцинкованная гибкая шайба
Наша цена 4,26 $
TAB Гайка 1-1 / 4 «-12 Оцинкованная сталь
TAB Гайка 1-1 / 4 «-12 Оцинкованная сталь
Наша цена: 1 $.35
.
