Монтаж сэндвич-трубы дымохода | Феникс

Главная
Наш блог
Монтаж дымоходов сэндвич

Несмотря на большое разнообразие систем дымоотвода, в строительстве частных домов в России наибольшее распространение получили сэндвич-дымоходы. Все дело в их конструкции, которая обеспечивает простоту сборки и установки, а также безопасность использования. Конструктивно они представляют собой две трубы, одна из которых расположена внутри другой, а пространство между ними заполнено теплоизолятором. За счет этого повышается эффективность работы камина, котла или печи, к которым подсоединен дымоотвод. Монтаж сэндвич трубы дымохода можно провести самостоятельно, если знать, как это сделать правильно.

Если вы покупаете дымоходную систему в компании «Феникс», вы можете заказать его установку. Этим занимаются наши мастера или подрядчики, с которыми мы сотрудничаем много лет.

Что нужно знать о монтаже сэндвич дымохода?

В двухконтурных дымоотводах в меньшей степени накапливается сажа и конденсат, что делает уход и обслуживание за ними достаточно легким, а также увеличивает срок их службы. Большой выбор фасонных элементов позволяет получить дымоотвод любой конфигурации.

Возможны три основных варианта монтажа двустенных утепленных систем дымоходов «Феникс»:

монтаж соответственно подобранных модулей системы внутри здания с выводом конечных модулей системы наружу;
монтаж соответственно подобранных модулей системы на наружной стене здания с использованием её в качестве несущей конструкции;
монтаж соответственно подобранных модулей системы на отдельно стоящей несущей конструкции.

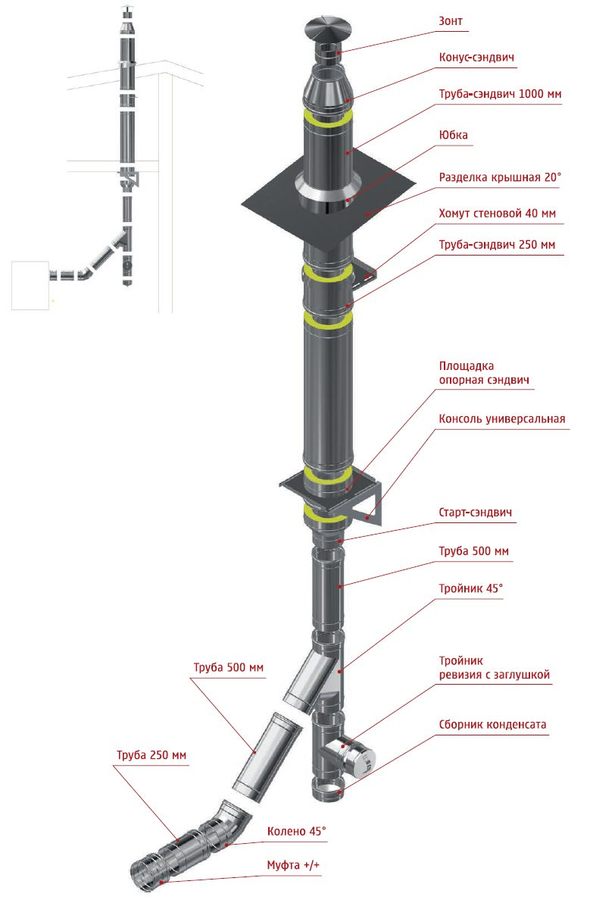

Дымоходная система чаще всего состоит из таких элементов:

Двухконтурная утепленная труба для дымохода длиной 1 м.

Тройники, с помощью которых соединяются дымоотвод и основной дымовой канал, а также осуществляется вывод конденсата. Они бывают двух типов – 45° и 90°.

Конденсатосборник, с помощью которого собирается конденсат и сажа. Он устанавливается снизу от тройника.

Отводы, применяемые для придания направления трубе. Бывают нескольких видов – 15°, 30°, 45° и 90°.

ППУ (потолочно-проходной узел) применяется при монтаже дымохода из сэндвич труб через крышу, чтобы предотвратить возгорание.

Кровельный элемент предупреждает попадание влаги в помещение.

Зонт, дефлектор или конус защищает трубу от мусора, осадков, которые могут попасть в нее. Дефлектор дополнительно защищает трубу от бокового ветра, что помогает стабилизировать тягу.

Также при монтаже сэндвич дымохода через стену или потолок требуются крепежные и вспомогательные элементы, например, опоры, крепления, хомуты, пр.

Варианты монтажа сэндвич дымохода

Монтаж дымохода из сэндвич труб несложный, но важно соблюдать правильное направление соединения «по дыму» или «по конденсату». При топке печи дым поднимается. Если на своем пути он встречает препятствие, даже в виде небольшой плоскости, обращенной вниз, твердые частички дыма будут на ней оседать, что приведет к засорению дымоходной системы.

Конденсат, напротив, стекает вниз и задерживается на ребрах конструкции, направленных вверх. Так он попадает в утеплитель, снижая теплоизоляционные и противопожарные свойства дымоотвода.

Оптимальный вариант сборки, когда внутренний контур сэндвича собирается «по конденсату», а внешний «по дыму».

При монтаже сэндвич дымохода своими руками используйте плотные перчатки, так как можно порезаться о металл. Изучите существующие требования и нормы, так как неправильная установка системы отвода дыма может повлечь за собой пожар.

Если не уверены, что сможете правильно установить трубу для дымохода, обратитесь в компанию «Феникс». У нас не только можно купить двухконтурные дымоходные системы, но и заказать их монтаж. Консультации по телефонам: +7 (495) 782-55-31, +7 (926) 925-77-71 и онлайн.

Новые публикации

19 янв 2023, 02:16

Герметизация печной трубы на крыше

Каждое здание, имеющее камин или любое другое отопление, оснащено дымоходным каналом на крыше

читать подробнее

19 янв 2023, 02:14

Можно ли делать дымоход зимой?

При возведении системы дымоудаления нет строгих требований к температурному режиму, поэтому установку можно производить . ..

читать подробнее

19 янв 2023, 02:12

Креозот в дымоходе

Во время горения древесины креозот образуется в печи при понижении температуры ниже 120 градусов Цельсия.

читать подробнее

19 янв 2023, 02:09

Что такое гильзование дымохода?

Это процесс, заключающийся в установке внутрь уже имеющегося дымоходного канала полимерного рукава

читать подробнее

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы.

У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Содержание

1 Как самостоятельно сделать и собрать сэндвич-трубу?
2 Устанавливаем сэндвич-дымоход в бане поэтапно
- 2.1 Этап I. Соединяем элементы дымохода
- 2.2 Этап II. Вариант 1. Проводим дымоход через стену
- 2.3 Этап II. Вариант 2. Проводим дымоход через крышу
- 2.4 Этап III. Закрепляем дымоход
- 2.5 Этап IV. Окончание монтажа

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

Для внутренних труб – на наружную поверхность верхней внутренней трубы.
Для наружных труб – по наружной поверхности.
При переходе с одностенной на двустенную трубу – снаружи, по окружности.
При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!
