Провод пв 3: технические характеристики, область применения

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета

В такой ситуации важно правильно определить полюса проводов или контактов

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Проверка полярности проводов

Как выбрать провод для тёплого пола?

Случается, что проводки имеют другие цвета или сочетания, а то и вовсе заключены в белую оболочку без каких-либо знаков. В этом случае необходимо определить полярность при помощи инструментов.

Важно! После определения полярности стоит пометить провода, чтобы не перепутать их в дальнейшем. Отметку можно поставить цветным скотчем, несмываемым фломастером или термоусадочной трубкой

Определить правильную полярность помогут:

Мультиметр: это наиболее простой вариант. На приборе нужно выставить режим замера постоянного тока до 20 В, после подключить черный щуп (минус) в гнездо «COM», красный (плюс) — в гнездо «VΩmA». Затем щупы присоединяют к проводам. Если на экране высветились цифры, значит, щупы подсоединены верно — черный к минусу, красный к плюсу. Если же перед цифрами появился знак минуса («-»), значит, щупы подсоединены неверно: черный — к плюсу, красный — к минусу.

Важно! При использовании мультиметра со стрелкой при правильном подключении значение будет правильным, при неправильном стрелка отклонится в противоположную сторону

• Индикаторная отвертка: при прикосновении к фазному проводу цепь замыкается, контрольная лампа загорается. Это недорогой и надежный инструмент, достаточно долговечный и не требующий дополнительных ресурсов. К минусам стоит отнести малую точность и возможность ложного срабатывания.
• Лампа: нужно вкрутить лампу накаливания в типовой патрон, присоединить провод к известной нулевой линии и по очереди проверять остальные, подключая их. Загоревшаяся лампа будет означать наличие фазы.
• Батарейка: проверяемые проводки нужно подключить одним концом к разным сторонам батареи (к «+» и «-»), вторым концом на пару секунд прикоснуться к выводам динамиков. Если диффузор двигается наружу, провод подключен правильно, если «втягивается» внутрь — неправильно.
• Сырой картофель: его разрезают пополам и втыкают оголенными концами два провода на расстоянии 1-2 см друг от друга. Другие концы подключают к источнику постоянного тока, включают прибор и оставляют на 15-20 минут. Возле положительного образуется пятно зеленого цвета, возле отрицательного появятся пузырьки — выделится водород.

Теплая вода: провода одним концом подключаются к источнику питания, вторые опускают в теплую воду. После включения прибора возле отрицательного провода начнут собираться пузырьки.

Где применяется акустический кабель

Какой провод нужен для подключения электроплиты

В системе Hi-Fi каждый громкоговоритель управляется своим собственным электрическим сигналом. Соответственно, АК проходит от каждого динамика к ресиверу или усилителю. Сабвуфер обычно подключается через монофонический АК. С другой стороны, двухъядерные стерео-кабели используются для динамиков. Два медных провода, каждый передает аудиосигнал от приемника к коробке. В аудиосистеме существуют следующие виды кабелей:

• Электрический — для питания всех устройств системы. Здесь наиболее важным критерием является сечение.
• Звукопроводящий провод динамика, его основная роль состоит в том, чтобы обеспечить наилучшее соединение между усилителем и громкоговорителями, чтобы рассеивать минимум энергии. Для этого сопротивление проводников должно быть как можно ниже по сравнению с полным сопротивлением установки.
• Аудио-кабель — коаксиальный АК, состоящий из одного или нескольких проводников, окруженных экраном. Этот тип может использоваться для передачи сигнала линейного уровня, а также для микрофона.
• DMX — это цифровой сигнал, такой же как AES / EBU. DMX имеет идеальное значение характеристики полного сопротивления от 100 до 120 Ом.

Вам это будет интересно Особенности электрических проводов и кабелей

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции.

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

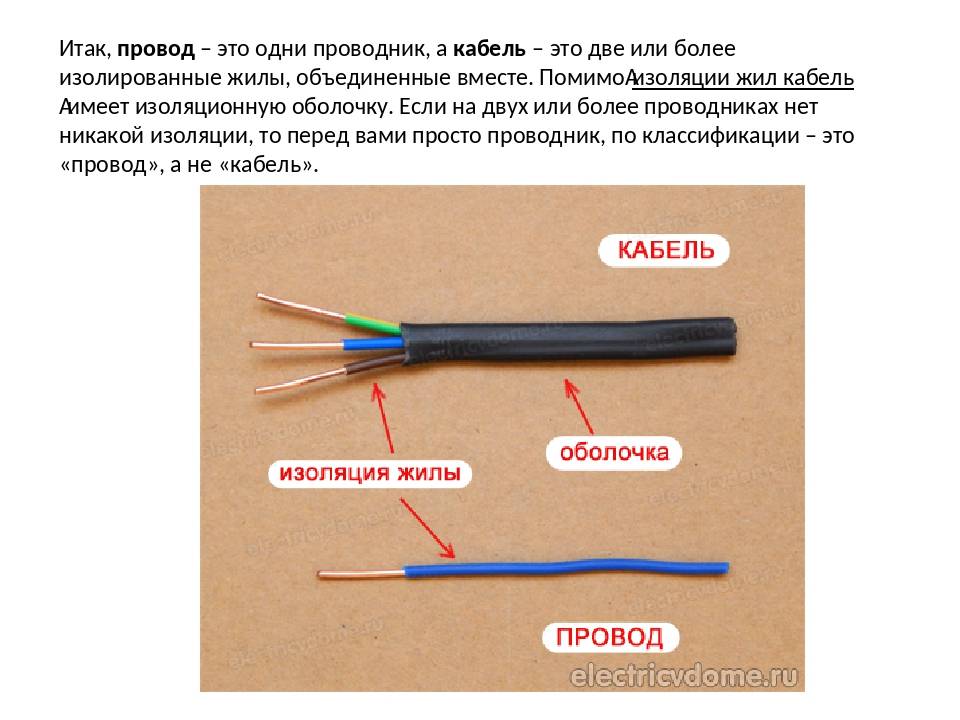

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Цвета электрических проводов как разобраться

В среде электриков сейчас существует определенная путаница из-за постоянной смены цветовой маркировки проводов. Например, в конце 90-х годов земля обозначалась черным цветом, затем этим цветом стали обозначать ноль. Сейчас полным ходом идет переориентирование на европейские обозначения проводов по цвету. Поэтому мы их и приведем:

• Земля – обозначается желто-зеленым проводом (также эти цвета могут использоваться и отдельно)
• Ноль – обозначается голубым цветом
• Нулевой, совмещенный с землей – обозначается желто-зеленым и голубым цветами
• Фаза – обозначается любым другим цветом, но чаще всего белым

Рекомендация: Из-за имеющейся путаницы, если кабель прокладывал другой электрик, проверьте все провода тестером.

В трехфазной сети шины и провода маркируются несколько иным методом. Шины обозначаются следующими цветами: Фаза А – желтый, фаза В – зеленый, фаза С – красный. Ну и традиционно, нуль или нейтральный провод обозначается синим цветом, а земля – желто-зеленым (в некоторых случаях эта шина может быть окрашена в черный цвет).

Цвета проводов в электропроводке

Цветовая схема идентификации удобна не только для монтажа. Как правило, разные исполнители устанавливают и эксплуатируют электропроводку. Соблюдение стандартов предотвращает ошибки во время ремонтных работ, в процессе модернизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

• голубой – рабочий нулевой;
• поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
• основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Какого цвета плюс и минус

Автор Машка задал вопрос в разделе Техника

какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый . где плюс где минус? и получил лучший ответ

Ответ от Да, это я !Минус — чёрный, как правило.

Самая главная обязанность во время полета — обеспечениеподробнее.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Характеристики проводов «плюса» и «минуса»

Если электрический кабель имеет 2 проводника, то один из них «плюс» (фаза), а второй «минус» (ноль).
Необходимо обязательно знать полярность при подключении электроприбора, в противном случае существует риск порчи оборудования.

Важно! Чаще всего «плюс» и «минус» помечают буквами, символами или определенным цветом, предусмотренным ГОСТом. Маркировка латинскими буквами

Маркировка латинскими буквами

В схемах электросети фазу («плюс») отмечают латинской буквой L, такую же маркировку используют на проводах, если нет цветовой разницы. Латинская буква N – означает «ноль» или «минус». Заземление же маркируют как PE или PEN.

Иногда, при работе с проводкой, не имеющей никаких опознавательных знаков, используют маркеры, которые надеваются на провода в виде цветных колец с пометками. Другим вариантом разметки может быль термоусадочная лента разных цветов. Она надевается на кабель соответствующего напряжения и, для закрепления на носителе, подогревается.

Как правильно использовать

Необходимо учитывать основные правила при подсоединении, которые повышается качественность передачи, и устраняются помехи:

• Гарантировать координацию полярностей;
• применять кабель наименьшей допустимой длины;
• подключить все разъемы и обеспечить надежный контакт всех сторон соединения;
• не позволять проводам скручиваться и изгибаться. Поскольку токопроводящая жила будет растягиваться, а в зоне разворота сечение понижается и, следовательно, возрастает сопротивление;
• если АК прокладывается под плинтусом, по стенке или в проводных лотках, нельзя допускать пересечения или параллельного прохождения с силовыми проводами либо размещать его по поверхности, где применяются ферромагнитные металлы;
• концы не должны оставаться оголенными;
• неиспользуемые проводники отключают и изымают из места установки базовых акустических кабелей;
• запрещено наращивать проводниковые конструкции, чтобы не допустить сильных искажений сигнала.

Дополнительная информация. Кабели имеют «звуковую сигнатуру», как и аудиоканалы. Некоторые выделяют низкие частоты, другие подчеркивают средние или высокие. Поэтому АК должен очень хорошо быть интегрирован в систему, чтобы не нарушить общий звуковой баланс.

Интеграция кабеля в систему

Некоторые производители утверждают, что новый кабель часто требует периода приработки, например, для автомобиля, период адаптации его в новой системе составляет до двух недель.

Современный кабель для аудиотехники

При покупке аудиотехники любой конфигурации и мощности нужно выбирать коммутационное оснащение. Базисом его считаются акустические кабели, соединяющие все элементы звуковых установок и передающие сигнал от усилителя аудио гармоник к устройствам воссоздания звукового сопровождения. От подбора качества и модели продукции будет зависеть, сможет ли успешно функционировать такая система на всю проектную мощность.

Вам это будет интересно Описание кабеля ВВГнг-LS

Как узнать где плюс, а где минус

В этой статье я расскажу о трех простых способах. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод — земля. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если же напряжение больше, чем 12 Вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на лопасти.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. Все разнообразие расцветок сведено к единому стандарту – ПУЭ. В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям.

В сети постоянного тока используется только два провода. Для прокладки электрических сетей переменного тока применяются многожильные провода в разноцветной изоляции, что значительно упрощает монтажные работы и исключает путаницу.

Сегодня меня мучает один единственный вопрос: как сделать окрасочную камеру своими руками, потому что хочу красить машины и зарабатывать деньги. Вопрос решен и закрыт. На зарядке у меня чёрный — красный +,а тестором просмотреть. У аккумулятора есть плюсовая клемма и минусовая. На аккумуляторной батарее штырьки расположены на верхней поверхности батареи, и положительный обычно большего размера, чем отрицательный. Я и не собирался ставить в машину кучу усилков и сабов, мне просто нужно было слегка улучшить звучание низких и средних.

Вставляем обратно штекер (на рисунке обозначено красным) чтобы замкнуть машину и пойти домой заниматься дальше. Для более плотного прилегания динамика к проставке и исключения зазора, приклеил на проставку куски СТП Сильвер, далее прикрутил динамики саморезами из комплекта.

Говорят что зря, типа не выдержат новые колонки и будет дребезжать! А у нас и колонки разные штатные! У меня магнитная часть внутри корзины подиума и не вытаскивается из нее! У тебя Магнит по фото отслоился от подиума? У меня и подиум на винтах был, а у тебя на клепках! Все же штатные подиумы я бы советовал выкинуть и поставить нормальные деревянные. 3.

В рамках этой публикации будет рассмотрена цветовая маркировка проводов. Тогда ясно, с полоской — плюс. Или два белых из них один с чёрной полоской. Аналогично и здесь можно сказать, что красный — плюс, а вот белый — минус. Так что смело можно проверять, и уверяю вас, все будет нормально, можете даже тестером проверять напряжение. Кто-нибудь встречался с каркасным домостроение Чего больше плюсов или минусов?

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

1. Итак:
2. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Белый и Черный Провода Где Минус • Классификация и распиновка

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный – минус. Белый и зеленый провода служат для передачи данных.

В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.

Для того, чтобы потребитель не путался, какой знак («+» или «-«) и в каком месте находится на зарядном устройстве, производители стараются маркировать провода различными цветами.

В основном «+»-у соответствует красный цвет, «-«-у чёрный, реже синий.

На зарядном устройстве практически любого электрического прибора минус обычно обозначен синим, либо черным цветом, а вот плюс уже может быть практически любым цветом, но чаще всего он красный и сразу привлекает к себе внимание.

Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус.

По моему это же обозначение проводов по заряду и на других проводах, например которые подключаются к системному блоку.

В абсолютном большинстве случаев провода питания используют двух цветов: черный и красный. Черный – минус, красный – плюс. Определенные цвета для проводов используются для безопасности и удобства: если каждая фирма будет брать провода любого оттенка, то пользователь или ремонтник запутается. А когда есть какие-то общие принципы, клиенту гораздо проще и безопаснее.

Промокоды на скидку в «Сантехника Онлайн»

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Разные цвета изоляции проводов нужны для того, чтобы по всей длине монтажа можно было безошибочно определять конкретный провод. Если же вам нужно объяснение непонятных моментов, пишите мне!

Красный-чёрный – плюс-минус: как определить полярность — Рамблер/новости

1. Нейтраль или рабочий ноль синего или сине-белого цвета.

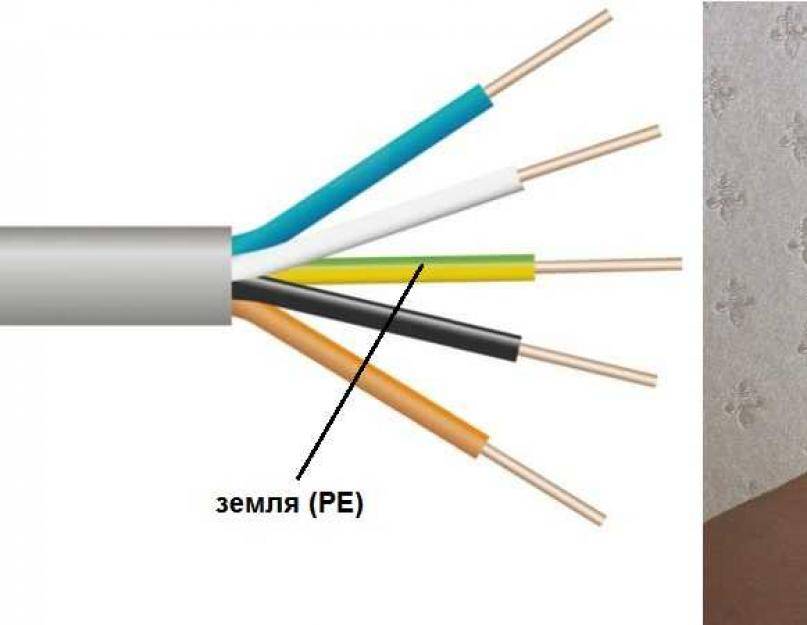

2. Заземление или защитный ноль – это провод желто-зеленого цвета.
3. Фаза может быть отмечена всеми остальными цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

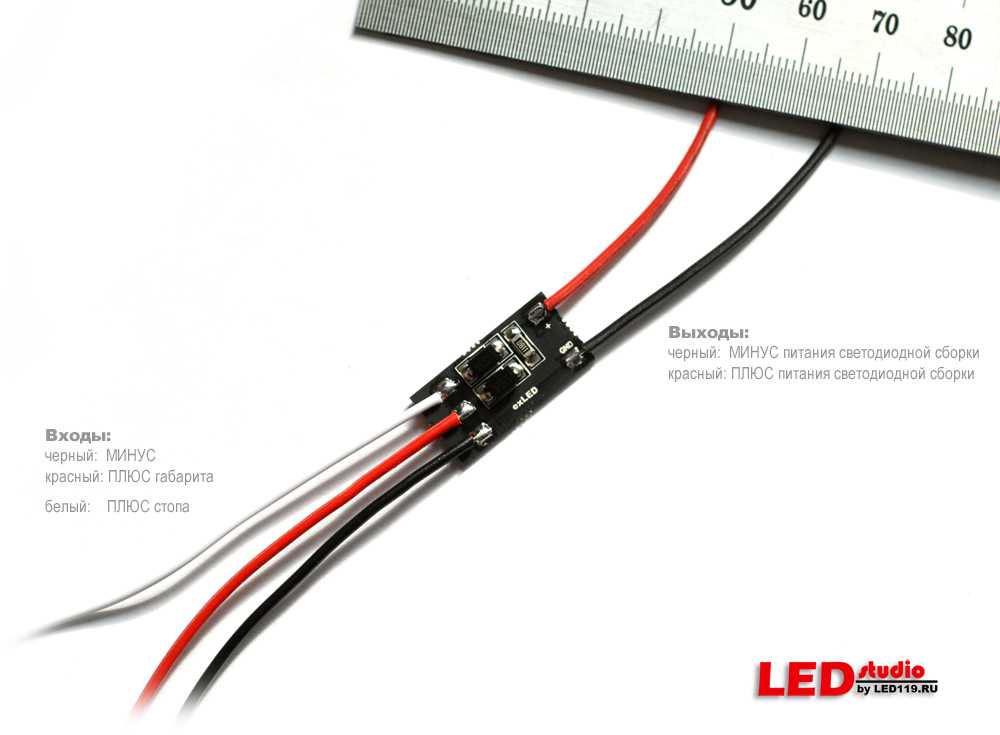

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

• Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
• Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
• Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
• Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
• Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Другие характеристики сопротивление, мощность, напряжение также нужно определить при подготовке подключений электрических схем. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как определить плюс или минус на проводах при помощи маркировки проводов по цветам | ✨Мир света

• А – штекер, подключаемый к гнезду на периферийных устройствах.
• В – гнездо на периферийном устройстве.
• 1 – контакт питания (+5 В).
• 2 и 3 – сигнальные контакты.
• 4 – контакт провода «масса».

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

• Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
• Возможность подключения больше сотни различных устройств (с учетом хабов).
• Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
• Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

1. Доминирующая на сегодняшний день вторая спецификация. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно. Если же вам нужно объяснение непонятных моментов, пишите мне!

Цвета проводов в электрике: фаза, ноль, земля

---

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

---

цветов электрических проводов | Creative Safety Supply

Содержание

1. Зачем следовать стандартам
   1. Документирование внутренних стандартов
      1. Стандарты питания постоянного тока
         1. Питание переменного тока — 120, 208 или 240 Вольт
         2. Питание переменного тока — 277 или 480 Вольт
      2. Рабочий с цветной проводкой
         1. Маркировка проводов
            1. Необходимо обучение

         18 мая 2018 г.

         При прокладке электрических проводов важно убедиться, что сами провода имеют цветовую маркировку в соответствии с принятыми стандартами. Эти цвета будут идентифицировать много информации о проводах, что имеет решающее значение для безопасности. Цвета электрических проводов спасают жизни в коммерческих, промышленных и жилых помещениях. Они особенно важны в коммерческих и промышленных условиях из-за большего количества потребляемой электроэнергии.

         В Соединенных Штатах большинство предприятий должны следовать стандартам электропроводки, изложенным в Национальных стандартах электроустановок, или NEiS. Они предлагают ценную информацию о том, какие типы проводов следует использовать в какой ситуации, как правильно прокладывать провода, какой длины должны быть различные типы электропроводки и многое другое. Это частная организация, и у нее нет возможности заставить какую-либо компанию следовать их стандартам или правилам.

         Обычно компании следуют стандартам, потому что этого требует от них закон. Когда нет никаких юридических последствий для соблюдения набора стандартов, некоторые компании будут рассматривать это как ненужные расходы. С цветами проводов это обычно не так.

         Поскольку проводка разного цвета стоит одинаково, при условии, что она относится к одному и тому же типу, нет никаких существенных недостатков в следовании цветовым стандартам, принятым в отрасли. Соблюдение этих стандартов повысит безопасность на рабочем месте, поскольку большинство людей, приходящих на объект, будут знать, что означает каждый цвет.

         Это поможет снизить риск поражения электрическим током, поражения электрическим током, возгорания и других проблем. Безопасность на рабочем месте может помочь сократить расходы, сократить время незапланированных простоев и снизить риск дорогостоящих травм или других инцидентов. Все эти преимущества помогают компаниям следовать принятым методам, принятым во многих отраслях.

         Это относится в первую очередь к установке новой проводки. Однако проводка часто может служить в течение многих десятилетий, поэтому всегда важно помнить, что цвета электрических проводов, используемые компанией, могут не всегда соответствовать стандартам в этой области.

         Существует множество различных стандартов по разным причинам. В каждой стране, вероятно, будет свой собственный набор цветовых кодов электрических проводов, которые они рекомендуют, а также стандарты, такие как IEC, которые дают рекомендации. Кроме того, стандарты и правила со временем меняются, поэтому объекты могут по-прежнему работать по старым цветовым стандартам в течение многих лет после того, как они были прекращены.

         Имея это в виду, все рабочие среды должны иметь хорошо задокументированные и доступные стандарты цвета проводов, которым они следуют. Это поможет гарантировать, что любой, кто приходит на объект для выполнения любого типа работы, сможет быстро определить, что представляет собой каждый провод и как они должны работать с ним.

         Источник питания постоянного тока обычно используется для высоковольтного оборудования, хотя он не очень популярен в жилых помещениях. При работе с электрическими проводами постоянного тока в США цвета обычно будут следующими:

         • Положительный — положительные провода будут красного цвета.
         • Минус — отрицательные провода будут черными
         • Земля — заземленные провода будут белыми или серыми.

         Источник питания переменного тока гораздо более распространен в Соединенных Штатах и ​​встречается почти во всех средах. Стандартные уровни мощности включают 120 вольт, 208 вольт и 240 вольт. В этих системах цвета обычно будут следующими:

         Для питания переменного тока с более высоким напряжением в США стандартом стал другой набор цветов. Эти цвета:

         • Фаза 1 — коричневый провод
         • Фаза 2 — оранжевый провод
         • Фаза 3 — желтый провод
         • Нейтраль — серый провод
         • Земля — зеленый, зеленый с желтой полосой или оголенный провод Электропроводка переменного тока)

         При работе с электрооборудованием проводка почти всегда поставляется с пластиковой окраской при покупке. Цвет на проводке часто не меняет конструкцию самого провода, а скорее говорит человеку, использующему его, как следует использовать проводку.

         Любой, кто занимается прокладкой электропроводки, должен очень внимательно следить за соблюдением стандартов, применяемых на объекте, над которым ведется работа. В то время как красный провод будет работать с отрицательным проводом в постоянном токе, он будет вводить в заблуждение и подвергать большой опасности любого, кто будет работать с системой в будущем.

         Если на объекте имеется старая проводка, не соответствующая современным стандартам, имеется несколько вариантов. В идеале проводку можно было бы снять с объекта и проложить новые провода, соответствующие последним стандартам цветовой маркировки. Это потенциально дорогостоящая задача, и, возможно, придется закрыть объект на длительный период времени.

         Альтернативный вариант — использовать этикетки для проводов, чтобы было ясно, для чего предназначен конкретный провод. Существует много типов этикеток для проводов, и их часто можно напечатать, чтобы предоставить дополнительную информацию о проводе, помимо использования цвета. Также можно использовать проволочную ленту, чтобы сделать конкретный провод другого цвета, чтобы он соответствовал требованиям.

         Независимо от того, соответствует ли конкретный объект последним стандартам или на нем все еще используются провода устаревшего цвета, важно обеспечить обучение всех сотрудников, которые могут работать с электрическими системами. Даже сотрудники, не являющиеся электриками, могут столкнуться с ситуациями, когда они работают с электрическими проводами, и такое обучение может спасти жизнь.

         Кроме того, важно иметь документацию, которую можно предоставить аварийно-спасательным службам в случае аварии. Многие учреждения хранят информацию такого типа под рукой в ​​главном офисе или в рамках своих планов реагирования на чрезвычайные ситуации, чтобы к ней можно было получить немедленный доступ.

         Чем доступнее такая информация, тем безопаснее будет рабочее место. На некоторых рабочих местах даже создаются плакаты, на которых изображены провода разного цвета и их значение на их предприятии. Это может служить постоянным напоминанием для сотрудников и всех, кто работает в этом районе.

         Даже кажущиеся незначительными усилия, предпринимаемые учреждениями для соблюдения стандартов и улучшения обучения, могут помочь снизить риск возгорания, поражения электрическим током, неисправности оборудования и смертельного поражения электрическим током. Тот факт, что эти усилия, как правило, очень доступны и просты в реализации, сегодня все больше и больше компаний предпринимают необходимые шаги для соблюдения стандартов цвета электрических проводов на своем предприятии.

         Ресурсы

         • https://www.electrical-installation.org/enwiki/Electrical_regulations_and_standards
         • https://en.wikipedia.org/wiki/Electrical_wiring_in_North_America

         Похожие статьи

         Нейтральный цвет провода | Creative Safety Supply

         Содержание

         1. Важность нейтрального провода
            1. Почему существуют разные типы нейтрального цвета провода?
               1. Питание переменного тока (12/208/240 В)
               2. Питание переменного тока (277/480 В)
            2. Осторожно: проводка данных

               22 января 2018 г. 90 003

               Пришло время поговорить о цвете нулевого провода. В то время как все цвета проводов важны для понимания и правильного использования, нейтральный провод — это постоянно упускаемый из виду элемент любой электрической системы. Нейтральные провода выполняют важную задачу по возврату токов к исходному источнику питания; это необходимая функция сети переменного тока, и мы должны иметь возможность правильно идентифицировать эти провода и убедиться, что мы используем их для соединений с правильным напряжением.

               Электричество настолько вездесуще, что мы часто не задумываемся о том, как оно работает. Мы можем просто щелкнуть выключателем или воткнуть шнур и бум: у нас есть свет. Мы часто не задумываемся об этом до тех пор, пока либо не отключится электричество, либо не произойдет какая-то неисправность проводки.

               На промышленных предприятиях, где электричество участвует почти во всех аспектах деятельности рабочих, соблюдение надлежащих протоколов проводки и цветовых кодов становится еще более важным. Лучший способ не отставать от правил и безаварийной электротехники — это придерживаться цветовых кодов проводов. Но сначала лучше точно понять, что такое нейтральный провод, почему он важен и как определить нейтральный провод по цвету.

               О нулевом проводе и его функциях ходит много мифов и заблуждений. Обычно его путают с заземляющими проводами. Некоторые люди могут даже не знать, в каких электросетях встречаются эти провода.

               Нейтральные провода существуют только в сети переменного тока; Сила постоянного тока состоит из плюса, минуса и земли. С другой стороны, сеть переменного тока имеет «горячие» провода (которые состоят из трех фаз), нейтраль и землю. Это нейтральный провод, который позволяет току чередоваться, поскольку нейтральный провод действует как дорога обратно к источнику питания.

               Нейтральный провод часто путают с проводом заземления, но на самом деле они служат двум разным целям. Нейтральные провода возвращают ток к источнику питания для лучшего контроля и регулирования напряжения. Его общая цель — служить путем возврата энергии. Провода заземления представляют собой электрические цепи, предназначенные для передачи токов короткого замыкания при возникновении аномалий питания. Они не проводят ток — их цель — обеспечить безопасность оператора.

               Лучшим примером того, как заземляющий провод выполняет свою работу, является то, что когда молния ударяет в здание, заземляющий провод забирает всю эту избыточную энергию и отводит ее от дома, чтобы ваш телевизор или компьютер не сгорел.

               Что нужно знать о нейтрали:

               • Нейтрали — это НЕ то же самое, что заземляющие провода
               • Нейтрали служат для передачи тока обратно к источнику питания
               • Нейтраль является важным компонентом сети переменного тока типов в зависимости от количества вольт, которые несут провода. Существуют определенные цветовые коды проводов для различных классификаций напряжения. Эти цвета должны быть разными, потому что провода должны быть составлены в соответствии с величиной напряжения, для которого они будут использоваться.

                 Во избежание проблем с электричеством важно уметь идентифицировать и правильно использовать соответствующие провода для правильного применения.

                 Электропитание переменного тока бывает различных типов в зависимости от количества вольт, которое будут передавать по проводам. Это напряжение часто встречается в домах и на предприятиях, которым не требуется много энергии.

                 При питании от сети переменного тока с таким напряжением цвет нейтрального провода будет белым.

                 Обычно используемые в производственных и промышленных условиях, эти высоковольтные соединения имеют разные цвета проводов. Поскольку эти соединения имеют более серьезный потенциал для смертельного поражения электрическим током или других критических травм, крайне важно правильно указать цветовые коды.

                 При питании от сети переменного тока с таким напряжением цвет нулевого провода будет серым.

                 В отличие от электропроводки, проводка передачи данных не соответствует стандартам цветовой маркировки проводов, но это не означает, что с этими проводами не следует обращаться осторожно.
