Замер сопротивления заземления мегаомметром: Как измерить заземление мегаомметром. Замер контура заземления — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

Как измерить заземление мегаомметром. Замер контура заземления

Измерение заземления мегаомметром является самым надежным и точным методом проверки. Он применяется при проверке целостности и исправности заземляющего устройства. В этом случае показания мегаомметра будут являться результатом сопротивления, которое будет возникать в процессе измерения.

Какие особенности

Замер заземления мегаомметром имеет особенности:

Все измерения производятся только после снятия напряжения с объекта
К объекту обязательно должен быть подведен заземляющий провод
При измерении сопротивления на объекте необходимо проверить отсутствие напряжения на всех приборах, которые могут быть включены в цепь заземления.

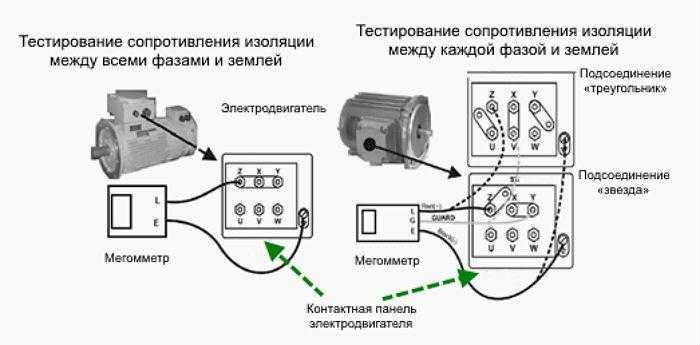

Для измерения сопротивления изоляции мегаомметр подключают к проверяемому объекту (выключателю, разъединителю) и включают напряжение на объект. Сопротивление изоляции определяют по показаниям приборов (вольтметра, мегаомметра). Контур заземления при измерениях мегаомметрам сопротивление изоляции между жилами кабеля или провода и металлической оболочкой кабеля, а также между металлической оболочкой и броней кабеля или между броней и защитным покрытием кабеля не должно превышать 0,5 Мом.
Мегаомметры позволяют измерять сопротивление не только изоляции, но и цепи между фазами, так как в комплект некоторых моделей входит специальный измерительный наконечник.
Мегаомметры – приборы высокой точности, поэтому их погрешность не превышает 1%.

Мегаомметр для замера сопротивления контура заземления является не просто измерительным прибором, но и средством защиты, поскольку при его использовании исключается вероятность поражения током. Данный прибор позволяет определить сопротивление не только контура, но также и отдельных его элементов. Прибором можно измерять сопротивление изоляции проводников относительно земли. Прибор отличается высокой точностью, небольшим весом и простотой в эксплуатации. С его помощью можно легко проверить работоспособность защитных устройств и убедиться в том, что заземление выполнено в соответствии с требованиями. Кроме того, мегаомметром можно проверить качество соединения между заземлителями и заземляющими проводниками. На приборе есть два светодиода – зеленый и красный. Их можно использовать для определения наличия напряжения на заземляющем проводнике. Зеленый светодиод загорается при отсутствии напряжения, а красный – при наличии напряжения.

Какие требования

Перед тем, как измерить заземление мегаомметром, необходимо ознакомиться с требованиями:

Заземление должно быть выполнено в соответствии с ПУЭ
Заземление не должно содержать токоведущих частей, а также частей, находящихся под напряжением.
Заземляющий проводник должен быть изолирован от земли.
Заземлители и заземляющие проводники должны быть расположены на расстоянии не менее 0,5 м от заземляемого оборудования.
Мегаомметр, который используется для измерения сопротивления заземления, должен иметь класс точности не ниже 2,5.

Измерение сопротивления заземления мегаомметром необходимо проводить перед тем, как заземлить электрооборудование. Если сопротивление заземления превышает нормативные значения, то это может привести к возникновению токов короткого замыкания и, как следствие, к электрическим травмам людей и возгоранию оборудования. Измерения сопротивления заземляющего устройства следует проводить не реже одного раза в год. В случае обнаружения отклонений от нормативных значений, следует устранить причины, приводящие к их возникновению, и снова провести измерения. Для измерения сопротивления контура заземления в качестве прибора используется мегаомметр М4100/4 или М4104.

Перед тем, как замерить заземление мегаомметром, необходимо подготовить прибор к работе. Подключить мегаомметр в сеть напряжением 220 В, заземлить его с помощью специального зажима. Далее следует включить мегаомметр, перевести его в режим измерения сопротивления и измерить сопротивление заземляющего контура. Для измерения сопротивления заземления требуется от 5 до 10 минут. После завершения измерений следует снять показания мегаомметра, записать их в журнал, закрыть зажим в землю. При замерах сопротивления в земле следует учитывать, что на показания мегаомметров могут влиять такие факторы, как влажность грунта, температура, солнечная радиация. Поэтому на практике при замере сопротивления заземления обычно используются несколько мегаомметров.

Измерение сопротивления

Перед тем, как замерить сопротивление заземления мегаомметром, нужно подготовить прибор и проверить целостность контактов. Обрыв цепи или отсутствие контакта в местах соединения может привести к ложным результатам. Если сопротивление изоляции кабеля или заземляющего контура не соответствует нормативам, то его нужно заменить.

Измерение сопротивления заземления производят с помощью прибора М412. Измерительная система прибора состоит из двух клещей, которые подключаются к заземляющему контуру. С помощью системы измерения прибор определяет суммарное сопротивление контуров заземления и их соответствие нормативам. При замере сопротивления не следует прикасаться к клеммам прибора, а необходимо держаться на расстоянии не менее 0,5 м. Это убережет от поражения током. Перед замером сопротивления необходимо убедиться в целостности всех контактов и соединений. При измерении сопротивления изоляции кабеля мегаомметр нужно включить в розетку с напряжением 220 В. После включения прибора нужно прозвонить кабель, используя тестер. Если тестер показывает обрыв цепи, то кабель нужно заменить на новый. Измерения сопротивления производятся в течение одной минуты.

Когда необходимо

Замер сопротивления заземления мегаомметром необходим для:

Определения сопротивления изоляции электрооборудования и электропроводки;
Проверки цепи между заземлителем и заземляемыми элементами.

Сопротивление изоляции электроустановки должно быть не менее 0,5 Мом. При этом измеряется сопротивление между каждым токопроводящим элементом и землей. Заземлитель может быть из двух или более проводников, соединенных между собой. Измерение сопротивления мегаомметром заземления проводится при проведении планового обслуживания электроустановок.

В последнем случае, если сопротивление заземления меньше 5 Ом, то считают, что заземлитель обеспечивает требуемое сопротивление. Измерение сопротивления заземляющего устройства заключается в определении отношения сопротивления заземлителя к сопротивлению его внешней цепи. Стоит также отметить, что измерение мегаомметром сопротивления заземления должно проводиться в сухую погоду и при отсутствии атмосферных осадков. Если это требование не выполнено, то измерение сопротивления заземления следует проводить с помощью переносного мегаомметра. Для измерения сопротивления применяется мегомметр типа М-251 на номинальное напряжение до 1000 В. При этом сопротивление заземляющего контура должно быть меньше или равно сопротивлению мегаомметра, указанному в паспорте. При измерениях необходимо пользоваться средствами индивидуальной защиты, такими как диэлектрические перчатки, боты, галоши, коврики.

Измерение сопротивления заземления мегаомметром и мультиметром

«Диагностика» контура делается довольно часто. Измерение величины заземления проводится как при его обустройстве (последний, заключительный этап работы), так и в плане контроля состояния уже имеющегося.

Например, для проверки целостности стержня, оценки возможности использования контура без его реконструкции при значительном увеличении нагрузки на домашнюю электросеть, и в ряде других случаев. И уж тем более определение номинала сопротивления важно, если в цепи эл/питания нет защитных устройств (АВ, УЗО или дифференциального автомата).

Примечание

Для измерения R заземления мультиметр не очень подходит. Почему, поясняется ниже. В интернете встречаются рекомендации, что лучше пользоваться приборами аналоговыми М-416, Ф4103 (М1), ИСЗ-2016, МС-08 или цифровыми серии MRU (модели 105, 120 или 200). А в чем разница, непонятно. Схемы их подключения аналогичны.

Дело в том, что все перечисленные приборы для проведения официальных измерений не подходят. Для этого необходима специальная тестирующая аппаратура. Для «домашнего» же контроля состояния заземления можно использовать любой из образцов, который есть под рукой. Хотя результат будет лишь приблизительным, и это следует учитывать.

Содержание

1 Измерение мультиметром
- 1.1 Как подготовить мультиметр
- 1.2 Как подготовить рабочее место
- 1.3 Где измерять сопротивление
2 Измерение мегаомметром

Измерение мультиметром

Этот универсальный прибор, если все делать по стандартной, официально утвержденной методике, для таких целей, как отмечено, не подходит. Мультиметр на практике используется лишь для примерной оценки состояния заземления, выявления явных обрывов, то есть отсутствия надежного контакта соответствующего проводника с грунтом. Как это правильно делать описано здесь.

Почему данный тип измерительного прибора применяется лишь в редких случаях?

Большая погрешность измерений не дает истинного представления о реальном значении сопротивления.
Стандартная (рекомендуемая) методика не может быть применена, так как согласно ей прибор должен подключаться к 4-м точкам, к тому же разнесенным территориально. С мультиметром это сделать невозможно.
Официального заключения по результатам измерений таким прибором (задокументированного) не выдаст ни один специалист. Причина вполне объяснима – в нормативных актах использование мультиметра при проверке заземления не предусмотрено.

Тем не менее, есть ситуации, когда без мультиметра не обойтись. Например, на территории с довольно плотной застройкой. Это не позволяет производить измерения на больших расстояниях от здания. А согласно методике, оно должно быть в пределах 30±10 м. Подробнее, как измерить сопротивление с помощью мультиметра можно из видео:

Как подготовить мультиметр

Задача любого измерения – добиться максимальной точности показаний. Что необходимо проделать:

подобрать «хороший» мультиметр (у друзей, соседей и так далее). Какой лучше выбрать для различных целей описывали вот в этой статье. Подразумевается достаточно новый, а не выпущенный десятилетия тому назад, неповрежденный, с максимально возможным классом точности для этого типа приборов;
заменить элемент питания. Старая батарейка, частично разряженная, только увеличит погрешность измерения;
произвести калибровку (если она предусмотрена для конкретной модели).

Как подготовить рабочее место

Даже если вспомогательный электрод изначально при организации заземления и был установлен, то его еще нужно найти. Тем более, если дом построен много лет назад, и территория вокруг него уже несколько раз подвергалась перепланировке, обустройству и так далее. Следовательно, его «дубликат» необходимо поставить самостоятельно.

Для измерения сопротивления подойдет любой металлический штырь (то же арматурный пруток) сечением порядка 5 мм, который вгоняется в землю минимум на 1,5 м на расстоянии 7,5±2,5 от основного. Его найти намного проще, тем более что место расположения должно быть помечено (знаком, символом на стене дома). Хотя несложно определить и визуально – к нему часто тянется по-над поверхностью металлическая проволока (шестерка или восьмерка).

Где измерять сопротивление

Между основным штырем заземления и вновь установленным (дополнительным).

Схема показана на рисунке.

Результат замеров позволяет понять, насколько отвечает стержень заземления тем требованиям, которые к нему предъявляются. По сути, измеряется суммарное сопротивление его и грунта. Дело в том, что большая его часть заглублена. В процессе длительной эксплуатации металл подвергается коррозии.

Кроме того, агрессивные хим/соединения вступают с ним в прямой контакт, что вызывает появление на поверхности этого электрода окисной пленки. Как результат – снижение способности стержня отводить в землю эл/ток (наведенный, возникший вследствие пробоя изоляции или в ином аварийном случае). Следовательно, такое заземление уже не способно обеспечить безопасность пользователя (обслуживающего персонала).

Предварительно определяется сопротивление дополнительного стержня. Его значение при оценке результата не учитывается.
Величина R заземления должна быть < 0,05 Ом.
При таком способе измерения погрешность в пределах 15%.

Диагностику контура необходимо проводить при благоприятных погодных условиях.

Измерение мегаомметром

Принцип измерений тот же самый. Отличия лишь в некоторых моментах.

Для получения максимально точных показаний прибор необходимо установить в строго горизонтальной плоскости. Перекос ни по одной из осей не допускается.

Подготовка мегаомметра (измеритель сопротивления заземления) сводится к его проверке на пригодность к измерениям. Сделать это достаточно просто (пример – модель М416).

Переключатель – в «Контроль».
Нажимается кнопка и производится вращение рукоятки. Стрелка должна встать на отметке 5 (±0,3). Если показание иное, прибор отбраковывается.

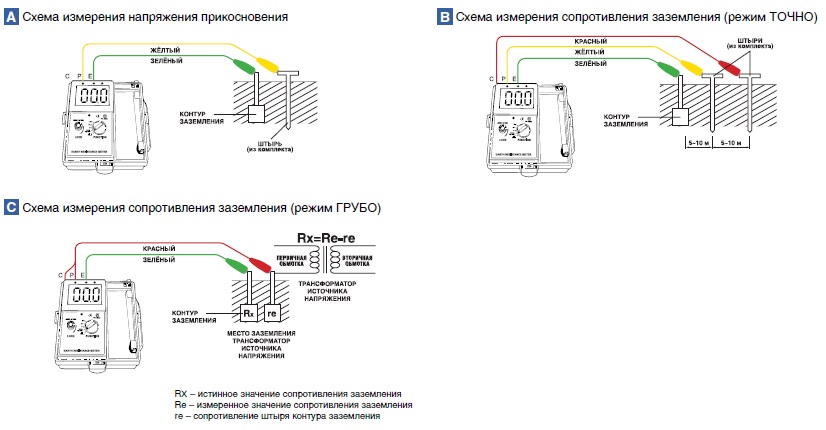

Как правильно подключать к клеммам измеритель сопротивления заземления провода в зависимости от схемы измерения, показано на его корпусе.

Методик измерения сопротивления заземления довольно много. Они предполагают использование различных приборов, схем, и оптимальное решение принимается для конкретного контура индивидуально. Но для самостоятельной диагностики его состояния в домашних условиях достаточно и двух описанных выше.

Если же есть сомнения в правильности определения результатов, большой погрешности и так далее, следует обратиться к профессионалам. К заземлению, учитывая, что оно – составная часть схемы эн/снабжения, пренебрежительно относиться не стоит.

Успехов вам в измерениях!

Тестер заземления Megger Принцип работы

Электрические измерительные приборы

Привет друзья,

В этой статье я собираюсь описать принцип работы тестера заземления megger и метод измерения им сопротивления заземления. Я надеюсь, что вы найдете его информативным и полезным.

Сопротивление заземления можно измерить с помощью мегомметра заземления или мегомметра заземления .

Тестер сопротивления изоляции и сопротивления изоляции

Пожалуйста, включите JavaScript

Измеритель сопротивления изоляции и проверка напряжения

Тестер заземления мегомметра представляет собой омметр прямого считывания и имеет ручной генератор, который подает испытательный ток. Омметр по существу состоит из двух катушек (катушка тока и катушка давления), установленных под фиксированным углом друг к другу на общей оси.

Имеет четыре клеммы P ₁ , C ₁ , P ₂ и C ₂ . Его клеммы P ₁ и C ₁ закорочены. Это соединение образует общую точку. Следовательно, он имеет три клеммы

E (общая точка), P (P ₁) и C (C ₁) снаружи.

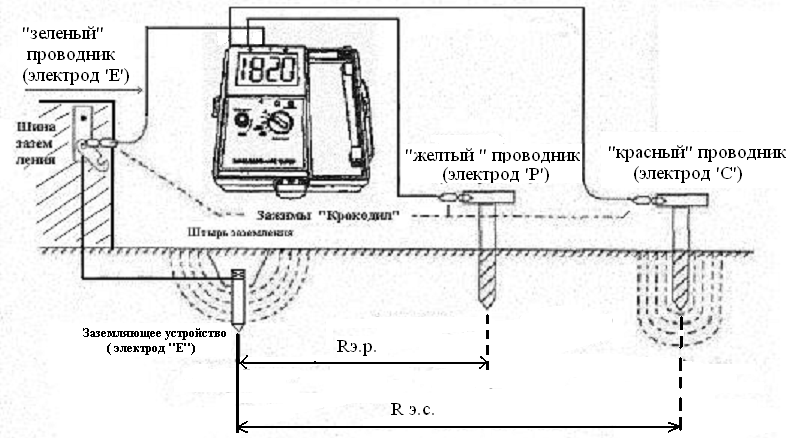

Для измерения сопротивления заземления с помощью мегомметра тестируемый заземляющий электрод подключается к его клемме E, а клеммы P и C подключаются к вспомогательным электродам через соединительный провод с пренебрежимо малым сопротивлением.

Тестер заземления Megger в рабочем состоянии

Когда ручка мегомметра для проверки заземления вращается с постоянной скоростью, это напрямую указывает сопротивление заземления на циферблате или калиброванной шкале. Набор показаний получают путем погружения электрода Р в различные положения.

Во-первых, его можно закопать между заземлителем и токовым электродом C . Во-вторых, его следует поторопить на расстоянии 15 метров от заземляющего электрода на противоположной стороне токового электрода C . Затем его следует закопать на расстоянии 15 м от токового электрода 9.0035 С

. Среднее значение трех показаний дает сопротивление между заземляющим электродом и почвой.

Сопротивление между заземляющим электродом (например, пластиной, трубой и т. д.) и почвой не остается постоянным из-за переменных условий влажности. Чтобы иметь хорошее и эффективное заземление, система заземления должна время от времени проверяться, а содержание влаги в близлежащей почве должно быть увеличено путем добавления воды.

Сопротивление заземления для электростанций должно быть менее 1 Ом. А для подстанций оно должно быть меньше 5 Ом. Следует отметить, что сопротивление заземления должно быть как можно меньше по двум причинам: :

В случае неисправности, когда металлический корпус соприкасается с проводом под напряжением или фазным проводом, через заземление будет протекать ток, который вызывает разность потенциалов между металлическим корпусом и землей. Эта разность потенциалов должна быть очень низкой, потому что она будет действовать на человека, который прикоснется к металлическому каркасу в таком неисправном состоянии.

Низкое сопротивление к земле приведет к протеканию большого тока при возникновении неисправности. Большой ток приведет к плавлению предохранителя за очень короткое время, что приведет к отключению неисправного оборудования от линий, что обеспечит безопасность.

Обеспечение заземления электроустановки очень важно по следующим причинам:

Все части электрооборудования, такие как корпуса машин, корпуса автоматических выключателей, баки трансформаторов, должны быть заземлены электрод. Это делается для защиты различных частей установки, а также работающих от повреждений в случае отказа изоляции системы в какой-либо точке.

При подключении этих частей к заземленному электроду создается непрерывный путь с низким сопротивлением для протекания токов утечки на землю. Этот ток приводит в действие защитные устройства, и, таким образом, неисправная цепь изолируется в случае возникновения неисправности.

Заземляющий электрод гарантирует, что в случае перенапряжения в системе из-за грозовых разрядов или других неисправностей системы те части оборудования, которые обычно обесточены, не приобретут опасно высокие потенциалы.

В трехфазной цепи нейтраль системы заземляется для стабилизации потенциала цепи относительно земли.

Заземляющий электрод будет эффективен только в том случае, если он имеет низкое сопротивление относительно земли и пропускает большие токи без износа.

Поскольку количество тока, которое будет нести заземляющий электрод, трудно измерить, значение сопротивления заземления принимается как достаточно надежный показатель его эффективности. Сопротивление заземляющего электрода должно обеспечивать хорошую защиту и должно быть измерено.

Основными факторами, от которых зависит сопротивление любой системы заземления, являются:

Форма и материал заземлителя используемых электродов.
Глубина залегания электродов в почве.
Удельное сопротивление грунта и в районе электродов.

Удельное сопротивление грунта не является постоянным, а варьируется от одного типа грунта к другому. Количество влаги, присутствующей в почве, влияет на ее удельное сопротивление заземляющего электрода и не является постоянным фактором, а подвержено сезонным колебаниям. Это требует периодических испытаний, чтобы система заземления оставалась достаточно эффективной.

Спасибо, что прочитали о принципе работы тестера заземления megger и строительство. Вы можете задавать вопросы, если они есть, в разделе комментариев.

Электроизмерительные приборы | Все посты

Отклонение, контроль и демпфирование крутящего момента
Работа движущегося железного инструмента
Рабочий инструмент с подвижной катушкой
Расширение диапазона амперметров и вольтметров
Рабочий ваттметр динамометрического типа
Принцип работы аналогового мультиметра
Принцип работы Megger
Принцип работы земляного мегомметра
Принцип работы измерителя коэффициента мощности
Частотомер с вибрационным язычком
Принцип работы аналогового частотомера
Конструкция и работа гальванометра с подвижной катушкой
Принцип работы термопарного прибора
Принцип работы люксметра

мегомметр DET4TR2 (1000-324) – Измеритель

MeasuritecГлавная
Megger DET4TR2 (1000-324) — 4-контактный тестер сопротивления заземления с перезаряжаемыми батареями
Megger DET4TR2 (1000-324) — 4-контактный тестер сопротивления заземления с перезаряжаемыми батареями

Megger DET4TR2 (1000-324) — 4-контактный тестер сопротивления заземления с перезаряжаемыми батареями

Описание

Марка: Megger

Свойства:

Диапазон сопротивления до 20 кОм — диапазон напряжения заземления до 100 В.
2-, 3- и 4-полюсное испытание — Удельное сопротивление заземления
В комплект входят: DET4TR2, измерительные провода, штыри заземления, сертификат калибровки и прочный футляр для переноски

Характеристики продукта:

Поддерживает 2-, 3- и 4-точечное тестирование
Питание от перезаряжаемых батареек типа АА
Встроенное зарядное устройство для удобной подзарядки элементов
Четкие, недвусмысленные предупреждающие индикаторы помогают предотвратить сбой теста и сократить время тестирования
Простота использования, управление одним касанием повышает эффективность
Измеряет удельное сопротивление различных типов грунта с диапазоном измерения до 20 000 Ом
Выбираемое пользователем испытательное напряжение обеспечивает возможность использования устройств в сельскохозяйственных условиях
Микропроцессорное управление позволяет улучшить обнаружение ошибок
Выполняет точные испытания в шумной среде, подавляя шум до 40 В от пика до пика
Вольтметр позволяет измерять напряжение заземления и повышает безопасность оператора
Точность 2 % от показаний повышает надежность измерений
Прочный корпус со степенью защиты IP54, пригодный для использования вне помещений
Категория CAT IV 100 В

Детали:

Megger DET4TR2 (1000-324) представляет собой базовый 4-контактный тестер с питанием от сухих батарей. Он имеет класс защиты IP54, что делает его настоящим инструментом для использования вне помещений. DET4TR2 разработан в соответствии со строгими стандартами безопасности и имеет рейтинг CAT IV 100 В.

Он прост в использовании: большой селекторный переключатель упрощает выбор 2-х, 3-х или 4-х полюсных тестов руками в перчатках. Четкий, легко читаемый ЖК-дисплей и кнопка тестирования размером с большой палец также делают прибор особенно подходящим для проведения наземных испытаний на открытом воздухе. В дополнение к этой простой в использовании функции, прибор автоматически проверяет подключение и состояние пика P, пика C, а также уровень шума грунта, отображая состояние на своем дисплее. Он также включает в себя вольтметр для измерения напряжения заземления.

Устройство может измерять сопротивление от 0,01 Ом до 20 000 Ом. Чтобы обеспечить точное тестирование в шумной среде, прибор способен подавлять шум до 40 В от пика до пика.

Тестер питается от перезаряжаемых элементов AA. Зарядное устройство встроено, прибор поставляется с адаптером переменного/постоянного тока. Состояние этих батарей отображается в виде гистограммы на ЖК-дисплее, что позволяет оператору решить, когда заряжать батареи до того, как они истечет.

Тестер DET4TR2 имеет выбираемый выход 25 В или 50 В для соответствия IEC 61557-5. Выход 25 В требуется для испытаний в сельскохозяйственных условиях.

Он также может выполнять тесты соединения (с использованием сигнала переменного тока), чтобы определить, что оборудование подключено к системе заземления надлежащим образом, а также может выполнять тесты удельного сопротивления грунта. Эту дополнительную функцию можно использовать при поиске, размещении и проектировании новых заземляющих электродов и систем.

В комплект входят:

1 Тестер сопротивления заземления DET4TR2 (1000-324)
1 жесткий футляр для переноски
4 измерительных провода (49 футов, 33 фута, 33 фута, 10 футов)
1 комплект шипов
8 аккумуляторов
1 Сертификат калибровки

Размеры упаковки: 14,8 x 13,7 x 5,1 дюйма
