Маркировка SMD-резисторов — Калькулятор и Таблица

Предлагаем вашему вниманию очень простой онлайн-калькулятор для быстрого и точного расчета SMD-резисторов. При наличии смартфона и доступа в интернет такой «карманный помощник» будет всегда под рукой и вам не придется тратить время на поиски нужной информации.

Онлайн-калькулятор сильно упрощает работу, когда требуется рассчитать сопротивление или узнать маркировку SMD деталей.

Обратите внимание: под аббревиатурой SMD подразумевается компонент, который монтируется на плату. К примеру, чип-резистор вполне можно назвать SMD-резистором или просто — SMD элементом.

С одной стороны, разноцветные полоски (или кольца), присутствующие на деталях, сделали процесс заводской маркировки более простым. С другой — это нередко путает начинающих радиолюбителей.

Впрочем, разобраться при желании можно. Достаточно один раз понять принцип цветовой маркировки и дальше никаких проблем не возникнет.

Прежде чем приступать к «расшифровке» резистора, необходимо спозиционировать его перед глазами таким образом, чтобы цветные кольца располагались с левой стороны.

Третья цветная полоска на резисторе отвечает за количество нулей, которые надо добавить к полученному значению. Для этого вам потребуется табличка, в которой прописаны значения для каждого конкретного цвета.

Также иногда могут встречаться обозначения, заключенные в круглые скобки — так обычно обозначаются корпуса резисторов, которые принимаются за стандарт в той или иной компании.

Указаны первые 2 символа чип-элемента. Нажав на них вы попадёте на страницу с другой таблицей, где приводятся различные варианты остальных символов с кратким обозначением функций и параметров для каждого.

2 вывода3 вывода4 вывода5 выводов6 выводов>8 выводов
smcj
[do214ab]
7,0х6,0х2,6мм		d2pak
[to263]
9,8х8,8х4,0мм		mbs
[to269aa]
4,8х3,9х2,5мм		d2pak5
[to263-5]
9,8х8,8х4,0мм		mlp2x3
[mo229]
(dfn2030-6)
(lfcsp6)
3,0х2,0х0,75мм		tssop8
[mo153]
4,4х3,0х1,0мм
smbj
[do214aa]
4,6х3,6х2,3мм		dpak
[to252aa]
6,6х6,1х2,3мм		sop4
4,4х4,1х2,0мм		dpak5
[to252-5]
6,6х6,1х2,3мм		ssot6
[mo193]
3,0х1,7х1,1мм		chipfet
3,05х1,65х1,05мм
(gf1)
[do214ba]
4,5х1,4х2,5мм		(smpc)
[to277a]
6,5х4,6х1,1мм		ssop4
4,4х2,6х2,0мм		sot223-5
6,5х3,5х1,8мм		dfn2020-6
[sot1118]
(wson6 | llp6)
2,0х2,0х0,75мм		tdfn8
(wson8)
(lfcsp8)
3,0х3,0х0,9мм
smaj
[do214ac]
4,5х2,6х2,0мм		sot223
[to261aa]
{sc73}
6,5х3,5х1,8мм		sot223-4
6,5х3,5х1,8мм		mo240
(pqfn8l)
3,3х3,3х1,0мм		sot23-6
[mo178ab]
{sc74}
2,9х1,6х1,1мм		(mlf8)
2,0х2,0х0,85мм
sod123
[do219ab]
2,6х1,6х1,1мм		sot89
[to243aa]
{sc62}
4,7х2,5х1,7мм		sot143
2,9х1,3х1,0мм		sot89-5
4,5х2,5х1,5мм		tsot6
[mo193]
2,9х1,6х0,9мм		msop8
[mo187aa]
3,0х3,0х1,1мм
sod123f
2,6х1,6х1,1мм		sot23f
2,9х1,8х0,8мм		sot343
2,0х1,3х0,9мм		sot23-5
[mo193ab|mo178aa]
{sc74a}
(tsop5/sot753)
2,9х1,6х1,1мм		sot363
[mo203ab|ttsop6]
{sc88|sc70-6}
(us6)
2,0х1,25х1,1мм		vssop8
3,0х3,0х0,75мм
sod110
2,0х1,3х1,6мм		sot346
[to236aa]
{sc59a}
(smini)
2,9х1,5х1,1мм		sot543
1,6х1,2х0,5мм		sct595
2,9х1,6х1,0мм		sot563f
{sc89-6|sc170c}
[sot666]
1,6х1,2х0,6мм		sot23-8
2,9х1,6х1,1мм
sod323
{sc76}
1,7х1,25х0,9мм		sot23
[to236ab]
2,9х1,3х1,0мм		(tsfp4-1)
1,4х0,8х0,55мм		sot353
[mo203aa]
{sc88a|sc70-5}
(tssop5)
2,0х1,25х0,95мм		sot886
[mo252]
(xson6/mp6c)
1,45х1,0х0,55мм		sot765
[mo187ca]
(us8)
2,0х2,3х0,7мм
sod323f
{sc90a}
1,7х1,25х0,9мм		dfn2020
(sot1061)
2,0х2,0х0,65мм		(tslp4)
1,2х0,8х0,4мм		sot553
(sot665|esv)
{sc107}
1,6х1,2х0,6мм		wlcsp6
1,2х0,8х0,4мм		usoic10
(rm10|micro10)
3,0х3,0х1,1мм
dfn1608
(sod1608)
1,6х0,8х0,4мм		sot323
{sc70}
(usm)
2,0х1,25х0,9мм		dfn4
1,0х1,0х0,6мм		sot1226
(x2son5)
0,8х0,8х0,35мм		tdfn10
(vson10|dfn10)
3,0х3,0х0,9мм
sod523f
{sc79}
1,2х0,8х0,6мм		sot523
(sot416)
{sc75a}
1,6х0,8х0,7мм		(dsbga4|wlcsp)
0,75х0,75х0,63мм		(wson10)
3,0х3,0х0,8мм
sod822
(tslp2)
1,0х0,6х0,45мм		sot523f
(sot490)
{sc89-3}
1,6х0,8х0,7мм		msop10
[mo187da]
2,9х2,5х1,1мм
dfn1412
{sot8009}
1,4х1,2х0,5мм		(uqfn10)
1,8х1,4х0,5мм
sot723
{sc105aa}
(tsfp-3)
1,2х0,8х0,5мм		bga9
(9pin flip-chip)
1,45х1,45х0,6мм
dfn1110
{mo340ba}
(sot8015)
1,1х1,0х0,5мм
sot883
{sc101}
(tslp3-1)
1,0х0,6х0,5мм
sot1123
0,8х0,6х0,37мм

Маркировка SMD резисторов

Виктор

Таблица кодов и значений smd резисторов
КодЗнач.КодЗнач.КодЗнач.КодЗнач.
R100.1Ω1R01Ω10010Ω101100Ω
R110.11Ω1R11.1Ω11011Ω111110Ω
R120. 12Ω1R21.2Ω12012Ω121120Ω
R130.13Ω1R31.3Ω13013Ω131130Ω
R150.15Ω1R51.5Ω15015Ω151150Ω
R160.16Ω1R61.6Ω16016Ω161160Ω
R180.18Ω1R81.8Ω18018Ω181180Ω
R200.2Ω2R02Ω20020Ω201200Ω
R220. 22Ω2R22.2Ω22022Ω221220Ω
R240.24Ω2R42.4Ω24024Ω241240Ω
R270.27Ω2R72.7Ω27027Ω271270Ω
R300.3Ω3R03Ω30030Ω301300Ω
R330.33Ω3R33.3Ω33033Ω331330Ω
R360.36Ω3R63.6Ω36036Ω361360Ω
R390. 39Ω3R93.9Ω39039Ω391390Ω
R430.43Ω4R34.3Ω43043Ω431430Ω
R470.47Ω4R74.7Ω47047Ω471470Ω
R510.51Ω5R15.1Ω51051Ω511510Ω
R560.56Ω5R65.6Ω56056Ω561560Ω
R620.62Ω6R26.2Ω62062Ω621620Ω
R680. 68Ω6R86.8Ω68068Ω681680Ω
R750.75Ω7R57.5Ω75075Ω751750Ω
R820.82Ω8R28.2Ω82082Ω821820Ω
R910.91Ω9R19.1Ω91091Ω911910Ω
КодЗнач.КодЗнач.КодЗнач.КодЗнач.
1021kΩ10310kΩ104100kΩ1051MΩ
1121. 1kΩ11311kΩ114110kΩ1151.1MΩ
1221.2kΩ12312kΩ124120kΩ1251.2MΩ
1321.3kΩ13313kΩ134130kΩ1351.3MΩ
1521.5kΩ15315kΩ154150kΩ1551.5MΩ
1621.6kΩ16316kΩ164160kΩ1651.6MΩ
1821.8kΩ18318kΩ184180kΩ1851. 8MΩ
2022kΩ20320kΩ204200kΩ2052MΩ
2222.2kΩ22322kΩ224220kΩ2252.2MΩ
2422.4kΩ24324kΩ244240kΩ2452.4MΩ
2722.7kΩ27327kΩ274270kΩ2752.7MΩ
3023kΩ30330kΩ304300kΩ3053MΩ
3323.3kΩ33333kΩ334330kΩ3353. 3MΩ
3623.6kΩ36336kΩ364360kΩ3653.6MΩ
3923.9kΩ39339kΩ394390kΩ3953.9MΩ
4324.3kΩ43343kΩ434430kΩ4354.3MΩ
4724.7kΩ47347kΩ474470kΩ4754.7MΩ
5125.1kΩ51351kΩ514510kΩ5155.1MΩ
5625.6kΩ56356kΩ564560kΩ5655. 6MΩ
6226.2kΩ62362kΩ624620kΩ6256.2MΩ
6826.8kΩ68368kΩ684680kΩ6856.8MΩ
7527.5kΩ75375kΩ754750kΩ7557.5MΩ
8228.2kΩ82382kΩ824820kΩ8158.2MΩ
9129.1kΩ91391kΩ914910kΩ9159.1MΩ


Previous: Таблица SMD транзисторов

Next: Кинескоп: проверка и восстановление

Резисторы с фиксированной микросхемой (SMD) | Panasonic Industry Europe GmbH

Продукт Номер детали Спецификация Размер (дюймы) Номинальная мощность (Вт) Сопротивление (Ом) Допустимое сопротивление (%) Лист данных
Высокая точность Тонкая пленка ЭРА*А 0201 до 1206 от 0,05 до 0,25 от 10 до 1 мес. от ±0,05 до ±0,5 Скачать
Тонкая пленка (НОВИНКА) ЭРА*В/К 0402 до 0805 от 0,1 до 0,25 от 47 до 750 тыс. ±0,05, ±0,1 Скачать
Толстая пленка ERJPB 0603, 0805 0,2, 0,25 200 до 1M ±0,1, ±0,5 Скачать
Измерение тока Толстая пленка ERJ*B / ЧБ / ДВ 0402 до 2512 от 0,1 до 1 от 5 м до 9,1 от ±0,5 до ±5 Скачать
Широкий терминал ЭРЬЯ / Б 0508 до 1225 от 0,33 до 2 от 5 м до 1 м ±1, ±2, ±5 Скачать
Широкий терминал ERJD 0612, 1020 1, 2 от 10 м до 200 м ±1, ±5 Скачать
Металлическая пластина ERJMB / MS 1020, 2512 2, 3 от 1 м до 10 м ±1 Скачать
Высокотемпературный (НОВЫЙ) Толстая пленка ERJH 0402 до 0805 от 0,1 до 0,5 от 1 до 300 тыс.
 ±0,5, ±1, ±5 Скачать
Высокая мощность Защита от перенапряжения ERJP 0402 до 1210 от 0,2 до 0,66 от 1 до 10M ±0,5, ±1, ±5 Скачать
Антиимпульсный ERJT 0805 до 1210 от 0,25 до 0,50 от 1 до 1 мес. ±5, ±10, ±20 Скачать
Антисульфурированный Толстая пленка ERJS/У 0201 до 2512 от 0,05 до 1 от 0,1 до 10 мес. ±0,5, ±1, ±2, ±5 Скачать
Толстая пленка
/ Precision		 ЕРДЖУ-Р 0402 до 0805 0,1, 0,125 от 100 до 100 тыс. ±0,5 Скачать
Защита от перенапряжения ЕРДЖУП 0805, 1206 0,5, 0,66 от 1 до 10 месяцев от ±0,5 до ±5 Скачать
Широкий терминал ERJC1 1020 2 10м до 1 ±1, ±5 Скачать
Общего назначения Толстая пленка
/ Precision		 ERJ 01005 до 2512 от 0,05 до 1 от 1 до 2,2 м ±0,5, ±1 Скачать
Толстая пленка ERJ 01005 до 2512 от 0,031 до 1 от 1 до 10 месяцев ±5, перемычка Скачать
Сеть резисторов Сеть EXB
(элемент 8,15)		 от 1206 до 2512 от 0,025 до 0,063
/элемент		 47 до 1M ±5 Скачать
Массив EXB
(элемент 2,4,8)		 0302 до 2009 0,03, 0,063, 0,1
/элемент		 от 1 до 1 мес. ±5 Скачать
Антисульфурированный
Массив		 EXBU
(элемент 2,4,8)		 0302 до 1506 0,03, 0,063
/элемент		 от 1 до 1M ±5 Скачать

Таблица цветовых кодов резисторов | Код резистора SMD

Доступно множество различных типов резисторов. Чтобы определить или рассчитать значение сопротивления резистора, важно иметь систему маркировки. Цветовой код резистора — это один из способов представления значения сопротивления вместе с допуском.

[adsense1]

Цветовой код резистора используется для обозначения значения сопротивления. Стандарты для регистров цветового кодирования определены в международных стандартах IEC 60062. Этот стандарт описывает цветовое кодирование для резисторов с аксиальными выводами и числовой код для резисторов SMD.

Есть несколько диапазонов для указания значения сопротивления. Они даже определяют допуск, надежность и частоту отказов. Количество полос варьируется от трех до шести. В случае трехполосного кода первые две указывают значение сопротивления, а третья полоса действует как множитель.

Outline

Трехполосный цветовой код резистора

  • Трехполосный цветовой код резистора используется очень редко.
  • Первая полоса слева указывает на первую значащую цифру сопротивления.
  • Вторая полоса указывает второе значащее число.
  • Третья полоса указывает множитель.
  • Допуск для трехленточных резисторов обычно составляет 20 %.
  • Таблица цветовых кодов, соответствующих трем ленточным резисторам, показана ниже.



Цветовой код трехполосного резистора

[adsense2]

Например, если цвета резистора расположены слева направо: желтый, фиолетовый и красный, сопротивление можно рассчитать как

47× 102± 20 %. Это 4,7 кОм ± 20%.

Это означает, что значение сопротивления находится в диапазоне от 3760 Ом до 5640 Ом.

Четырехдиапазонный цветовой код резистора

  • Четырехдиапазонный цветовой код является наиболее распространенным обозначением резисторов.
  • Первые две полосы слева используются для обозначения первой и второй значащих цифр сопротивления.
  • Третья полоса используется для обозначения множителя.
  • Четвертая полоса используется для обозначения допуска.
  • Существует значительный разрыв между третьей и четвертой полосами. Этот пробел помогает определить направление чтения. Таблица цветовых кодов для четырехполосных резисторов показана ниже.
Four Band ResistorColor Code

Например, если цвета на четырехдиапазонном резисторе расположены в следующем порядке: зеленый, черный, красный и желтый, то значение сопротивления рассчитывается как 50 * 104 ± 2 % = 500 кОм ± 2 %.

Пятиполосный резисторЦветовой код

Высокоточные резисторы имеют дополнительную полосу, которая используется для обозначения третьего значащего значения сопротивления. Остальные полосы обозначают то же самое, что и четырехполосный цветовой код.

  • Первые три полосы используются для обозначения первых трех значимых значений сопротивления.
  • Четвертая и пятая полосы используются для обозначения множителя и допуска соответственно.
  • Есть исключение, когда четвертая полоса золотая или серебряная. В этом случае первые две полосы обозначают две значащие цифры сопротивления.
  • Третья полоса используется для обозначения множителя, четвертая полоса используется для допуска, а пятая полоса используется для обозначения температурного коэффициента в единицах ppm/K. Таблица цветовых кодов для пяти ленточных резисторов показана ниже.
Five Band ResistorColor Code

Например, если цвета на пятиполосном резисторе расположены в следующем порядке: красный, синий, черный, оранжевый и серый, тогда значение сопротивления рассчитывается как 260 × 103 ± 0,05 = 260 кОм ± 0,05%.

Шестиполосный резисторЦветовой код

  • В случае высокоточных резисторов имеется дополнительная полоса для обозначения температурного коэффициента.
  • Остальные диапазоны аналогичны резисторам с пятью диапазонами.
  • Чаще всего для шестой полосы используется черный цвет, который соответствует 100 ppm/K.
  • Это указывает на то, что при изменении температуры на 10 0 C значение сопротивления может измениться на 0,1%.
  • Обычно шестая полоса представляет собой температурный коэффициент. Но в некоторых случаях он может отражать надежность и частоту отказов.

Таблица цветовых кодов для шестидиапазонных резисторов показана ниже.

Шестиполосный резисторЦветовой код

Например, если цвета на шестидиапазонном резисторе расположены в следующем порядке: Оранжевый, Зеленый, Белый, Синий, Золотой и Черный, тогда сопротивление рассчитывается как 359×106± 5% 100 ppm/K = 359 МОм± 5% 100 ppm/K.

Буквенное кодирование допусков для резисторов

Буквенный код допуска показан ниже

  • B = 0,1%
  • С = 0,25 %
  • Д = 0,5 %
  • Ф = 1 %
  • Г = ​​2 %
  • Дж = 5 %
  • К = 10 %
  • М = 20 %

К и М не следует путать с килоомами и мегаомами.

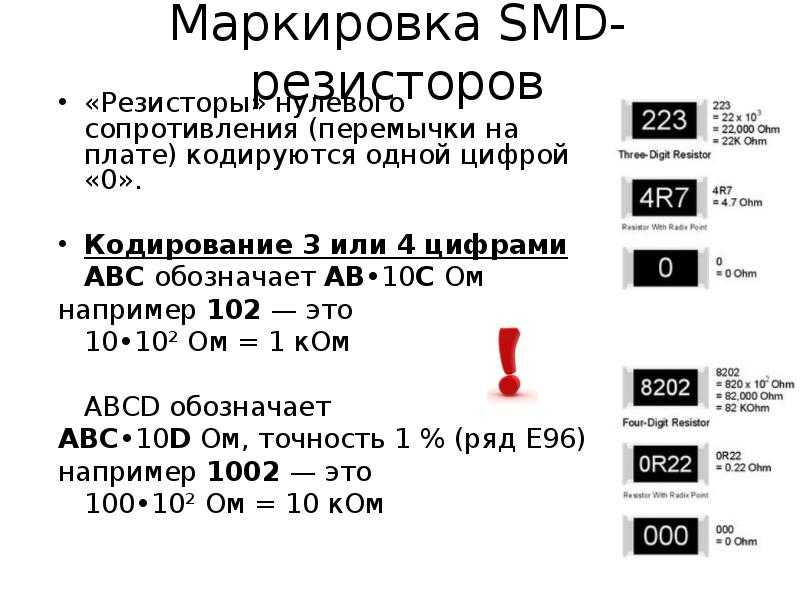

Код резистора для поверхностного монтажа

Существует три типа систем кодирования, используемых для маркировки резисторов для поверхностного монтажа. их

  • Трехзначный код
  • Четырехзначный код
  • Кодировка Е96
Трехзначный код

В трехзначном кодировании первые две цифры указывают значимое значение сопротивления, а третья цифра указывает множитель, например 10, если цифра 1, 100, если цифра 2, или 1000, если цифра 3 и так далее.

Резистор SMD с трехзначным кодом показан ниже

Некоторые примеры трехзначных кодов:

450 = 45 * 100 = 45 Ом

221 = 22 * ​​101 = 220 Ом

105 = 10 * 105 = 1 МОм десятичная точка. Например,

3R3 = 3,3 Ом

47R = 47 Ом

Четырехзначный код

Для более точных резисторов на них нанесен четырехзначный код. Расчет аналогичен трехзначному коду. Первые три числа указывают значимое значение сопротивления, а четвертое число указывает множитель.

Резистор SMD с четырехзначным кодом показан ниже.


Некоторые примеры этой системы:

Для резисторов менее 100 Ом R используется для обозначения положения десятичной точки.

Например,

15R0 = 15,0 Ом

Серия E

Ассоциация электронной промышленности (EIA) определила стандартную предпочтительную систему значений для резисторов и называется серией E. IEC 60063 — это международный стандарт, определяющий предпочтительный номерной ряд для резисторов (а также для конденсаторов, катушек индуктивности и стабилитронов). Кодирование основано на значениях допуска, и доступны различные серии E:

  • E3 Допуск 50 %
  • E6 Допуск 20 %
  • E12 Допуск 10 %
  • E24 Допуск 5 %
  • E48 Допуск 2%
  • E96 1% допуск
  • E192 0,5, 0,25, 0,1% и выше допуски
    • Кодирование
  • E3 больше не используется, а кодирование E6 используется очень редко.
  • Система кодирования E96 используется для высокоточных резисторов с допуском 1%.
