Дифавтомат обозначение: Обозначение дифавтоматов на однолинейной схеме

Разбираемся в маркировке дифавтоматов [15 пунктов]

Для расшифровки маркировки дифавтомата не нужно быть электриком. Разобраться в особенностях можно за несколько минут, так как информация на оборудовании всегда стандартна. Это касается как отечественных, так и импортных вариантов, что еще больше упрощает дело. Главное – знать, где на корпусе дифференциального автомата находятся те или иные данные.

Особенности дифавтоматов

Часто встречается вопрос, как по маркировке отличить дифавтомат от УЗО. В первую очередь следует разобраться, что представляет собой оборудование. Оно совмещает в себе сразу две функции:

1. Автомат необходим для защиты электрической проводки в доме или квартире от перегрузок и коротких замыканий.

2. Устройство защитного отключения также входит в конструкцию. Оно постоянно замеряет показатели исходящего и входящего тока и сравнивает их. Если значения отклоняются больше, чем это допустимо, оборудование разрывает цепь, тем самым исключая проблемы.

Чтобы быстро понять отличия маркировки на автоматах УЗО и дифавтоматах, нужно запомнить простые рекомендации:

1. Обращать внимание на наличие кнопки «тест». Она есть на обоих вариантах оборудования и подсказывает, что это не стандартный автоматический выключатель.

2. В нижней части обозначен номинал устройства, именно эта часть маркировки у дифавтоматов и УЗО отличается. Если указаны данные в виде показателя в амперах (63А и т.д.) – это устройство защитного отключения. А когда обозначение имеет вид С16, В25 и т.п., то это дифференциальный автомат.

Главные отличия маркировки УЗО и дифавтоматов

Если по каким-то причинам нет возможности прочитать обозначения (такое очень редко, но бывает), дополнительным признаком станет схема, которая есть на отечественнных моделях. Если на УЗО на ней будет только обозначения дифференциального трансформатора тока (овал), то на дифавтомате есть еще электромагнитный и тепловой расцепитель.

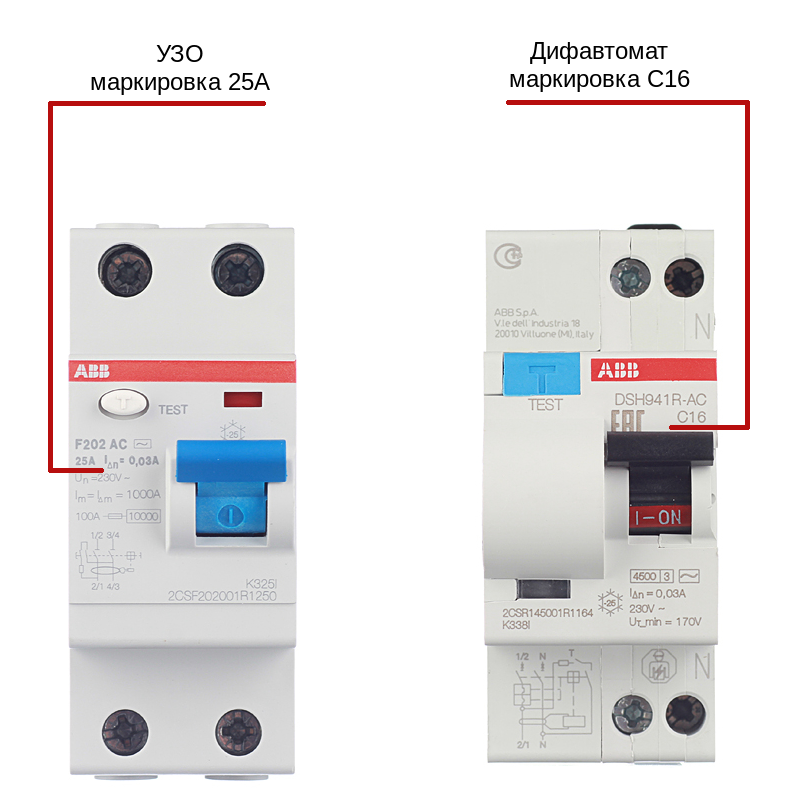

Чтобы стало понятно, ниже представлено фото.

Пример того, какая бывает маркировка у дифавтоматов и УЗО – все просто и понятно

Что означает маркировка

Для простоты информация разбита на несколько подразделов. Изучая их по порядку можно разобраться со всеми обозначениями независимо от производителя. Неважно, отечественный образец перед вами или дифавтомат Шнайдер – маркировка будет идентичной с незначительными различиями.

Показатели напряжения и тока отключения

Номинальное напряжение показывает под какие условия работы рассчитано оборудование. Обычно применяют варианты для однофазных линий (обозначаются 230V) и для трехфазных (400В). Цифру располагают в разных местах, буква может быть как русской, так и английской, принципиальной разницы нет. Главное – найти номинал, чтобы убедиться, что вариант подходит под линию.

Показатель уставки по токовой утечке показывает, при каких значениях оборудование будет срабатывать. Измеряется в миллиамперах и может составлять от 10 до 500, используется стандартный для электротехники диапазон. При этом на корпусе значение маркируется в Амперах, то есть это будут сотые или тысячные доли. Узнать этот параметр можно по значку «дельта» и латинской букве «I».

Значение рабочего тока и быстродействие

Так как дифавтомат совмещает в себе два вида устройств, то и основные характеристики у него комбинированные. Каждая из них важна, поэтому цифры и буквы маркировки отличаются большим размером и обычно сразу бросаются в глаза.

В первую очередь учитывается значение номинального рабочего тока. Оно показывает, под какие условия рассчитано оборудование, чтобы оно служило как можно дольше и не перезагружалось при работе. Показатели всегда стандартны, поэтому можно встретить несколько основных вариантов, чаще всего применяются дифавтоматы на 10,16, 25 и 50 А.

Быстродействие также имеет большое значение, оно указывается перед показателем рабочего тока. Сегодня для удобства применяют три буквенных варианта – «D» «C» «B». Чаще всего встречаются два последних вида, они подходят для бытовых нужд и обеспечивают необходимый уровень безопасности.

Маркировка обычно примерно в одном и том же месте

Тип тока утечки

Ток утечки – важный параметр оборудования. Для простоты все варианты делят на три разновидности, которые маркируются так:

1. АС – под синусоидальный переменный ток.

2. А – подходит как для варианта тока, указанного выше, так и для постоянного пульсирующего тока.

3. В — может использоваться для условий, описанных в предыдущих пунктах, а также для постоянного тока.

Многие модели УЗО работают селективно, то есть, срабатывают с определенной задержкой. В дифавтомате также может быть эта функция, так как она улучшает работу за счет повышения электродинамической устойчивости. Обычно встречается два варианта – буквой «G» обозначается оборудование с паузой от 60 до 80 миллисекунд, у «S» задержка побольше – от 200 до 300.

Компоновка обозначений

Для большей наглядности следует рассмотреть маркировку на конкретном примере и разобрать каждый информационный блок. Компоновка может немного отличаться, но если понять логику, это не вызовет никаких затруднений при расшифровке.

Разберем, как выглядит маркировка на дифавтоматах на примере отечественной модели АВДТ32

Каждая из 8 позиций имеет свои особенности:

1. Название модели. Позволяет быстро определить, что это за оборудование. Отечественные производители используют аббревиатуру «АВДТ», которая расшифровывается как автоматический выключатель дифференциального тока.

2. Наименование изготовителя. В данном случае это российская компания «ИЭК». Название может быть и на английском языке, это не имеет значения.

3. На этой позиции обозначения два, каждое требует отдельного внимания. Сверху указывают цифру предельной коммутационной способности. Она отражает силу тока, на которую рассчитано оборудование и при которой оно может разрывать цепь без потери рабочих характеристик. Это значение важно для промышленных сетей, в бытовых его обычно хватает с огромным запасом. Внизу указывается, для какого типа тока предназначен дифавтомат. В нашем случае использовано не буквенное, а схематическое обозначение, подсказывающее, что это оборудование типа А.

4. Под четвертым номером идет схема, которую также стоит разобрать отдельно, чтобы понимать, что означает тот или иной элемент. Над ней указано номинальное напряжение, но данная маркировка может находиться и в другом месте, это не имеет особого значения. Что касается самой схемы, то единицей на ней отмечен трансформатор, за ним идет два расцепителя. 2 – электромагнитный (защищает от короткого замыкания), 3 – тепловой (разрывает цепь при перегрузках).

   Тестовая кнопка, выделенная номером 4, позволяет вручную проверить работоспособность, это рекомендуется делать ежемесячно. 5 пунктом идет усилитель, точнее его плата, а 6-й это реле, управляющее дифавтоматом.

Схема достаточно простая и понятная

1. На пятой позиции указано, при каких температурах гарантируется нормальная работа оборудования. Чаще всего производители маркируют нижний порог, в нашем случае это -25 градусов, для наглядности цифру заключают в силуэт снежинки. Это позволяет отличить дифавтоматы, которые можно ставить в неотапливаемых помещениях от тех, что следует применять только в тепле.

2. Под шестым пунктом идут элементы сертификации. Если оборудование отечественное, то в правой части будет символ, подтверждающий, что дифавтомат соответствует требованиям ГОСТ Р 129. Маркировка может быть нескольких видов, главное — ее наличие. Чуть ниже находится код, по которому с помощью специальной таблицы или программы можно выяснить, кем был выдан сертификат соответствия.

   Правее расположен символ, подтверждающий, что товар имеет сертификат пожарной безопасности, там также часто наносят буквенно-цифровой код. У дифавтомата АВВ маркировка этого пункта будет отличаться, как и у другого импортного оборудования, так как за рубежом свои стандарты.

3. Этот пункт обозначаетне только марку, но и подсказывает характеристики работы оборудования. Буква «С» говорит, при каком кратковременном показателе тока, превышающем номинальное значение, дифавтомат не будет выключаться. В нашем случае превышение может быть пятикратным, а расцепитель сработает, если скачток не снизится на протяжении полутора секунд. Цифра 16 подсказывает номинальный показатель тока в сетях, для которых предназначена данная модель.

4. На восьмой позиции, обозначенной значком «дельта», указано значение отключающего дифференциального тока в Амперах. Среди электриков этот показатель называют уставка.

На дифавтоматах Шнайдер маркировки намного меньше, но все основные данные там тоже есть

Другие особенности

При выборе нужно учитывать такие параметры как габаритные размеры, чтобы оборудование уместилось в щитке. Это особенно важно, если пространство ограничено. Также может иметь значение тип крепления к шине, хотя чаще всего он стандартный и проблем с монтажом не возникает.

Чтобы подключить дифавтомат правильно, стоит разобраться с контактами, в оборудовании для однофазных сетей их по два сверху и снизу. Фаза присоединяется к «L», а нулевой провод к «N».

Вопрос-ответ

Зачем ставить дифавтомат на каждую линию, если можно сэкономить и подключить УЗО на несколько ответвлений?

Это предпочтительнее из соображений безопасности, так как каждая линия получит собственную защиту.

Необходимо ли мне ставить дифавтоматы, если все светильники и розетки с заземлением?

Да, это оборудование включать в систему нужно как дополнительный элемент безопасности, который сообщит об утечке тока.

Как проверять дифавтомат?

Раз в месяц следует нажать на кнопку «тест» и удерживать ее 2-3 секунды. Оборудование должно отключиться со щелчком тумблера. Если этого не произошло, необходимо менять узел.

А почему не поставить просто УЗО?

В этом случае придется расположить рядом еще и автоматический выключатель, защищающий от замыканий и перегрузок. Места в щите потребуется больше, а затраты на два отдельных элемента окажутся выше.

Какие дифавтоматы подбирать для квартиры?

Все зависит от помещения и оборудования, установленного там. Так, для кухни, где много мощных приборов больше подойдут модели с током утечки в 32 мА. А линию ванной комнаты лучше оснастить чувствительным оборудованием на 10 мА.

Вернуться к списку

Дифавтомат обозначение на однолинейной схеме

Для автоматического выключателя дифференциального тока (АВДТ или дифавтомат) нет утвержденного в ГОСТ или СП, индивидуального графического и буквенного обозначения.

Даже в современном ГОСТ Р МЭК 60617-DB-12M-2015, содержащем в себе все условные графические знаки для электрических схем, который введен в действие в 2016г, не представлен АВДТ.

Поэтому, обозначение дифавтомата на электрических схемах, формируется согласно ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД), который разрешает самим создавать схематические обозначения оборудования или устройств, если они не определены в других нормативах, стандартах и правилах.

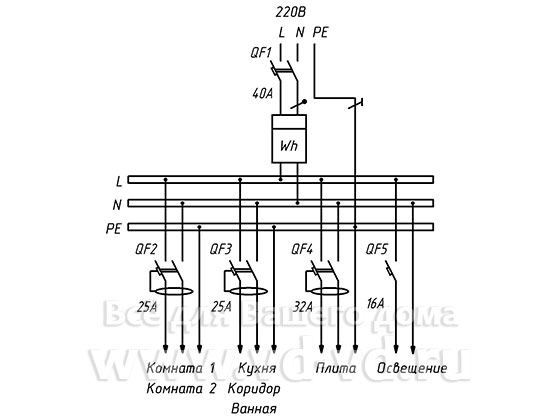

Согласно нему, дифавтомат на однолинейной схеме показывается следующим образом:

Как и сам дифференциальный автомат, его схематический вид, образуется слиянием обозначений АВ (автоматического выключателя) и УЗО, сочетая в себе их графические признаки.

Так как государственные стандарты не регламентируют вид дифавтомата, на всех планах, в обязательном порядке, добавляется блок с условными графическими обозначениями (УГО), в котором даётся расшифровка и пояснение использованным символам.

Буквенное обозначение

Правильная буквенная маркировка дифавтомата на схемах — QF , только она полностью соответствует ГОСТ 2. 710-81 ЕСКД. При этом, такое буквенное обозначение не даёт точного определения функций устройства, не раскрывает принципа действия.

Более того, согласно того же стандарта, маркируются и АВ, и устройства защитного отключения- УЗО. Это часто вводит в заблуждение электриков или электромонтажников, поэтому проектировщики в электропроектах нередко самостоятельно вводят маркировки: Q, QD, QFD, QDF и т.д.

Различие УЗО и ДИФАВТОМАТА на схемах

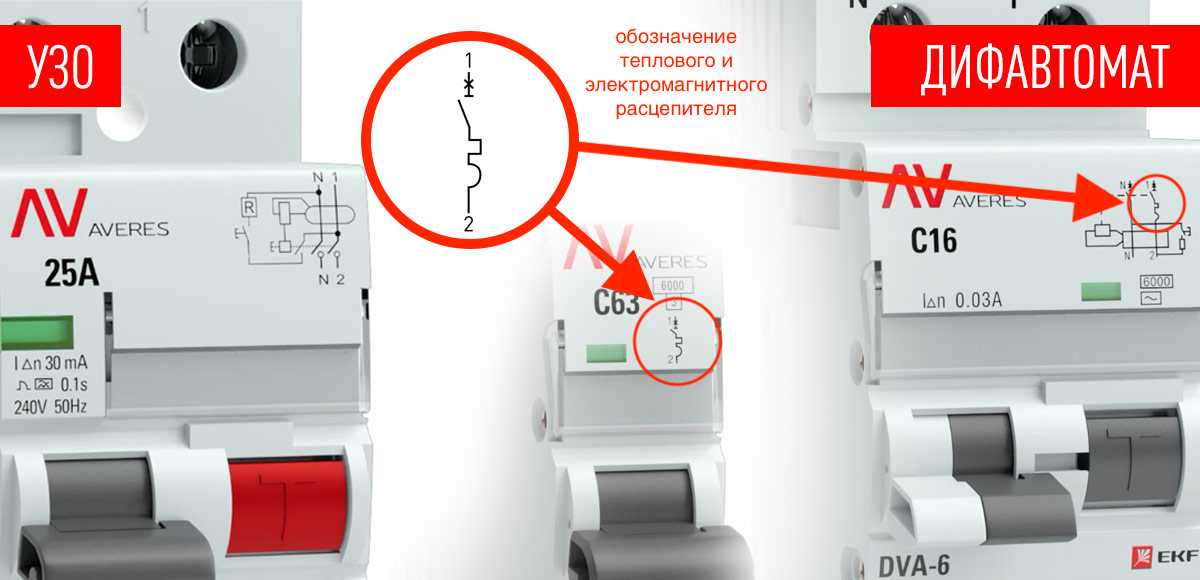

Из-за внешнего сходства дифавтомата и УЗО на однолинейных схемах, многие их путают, хотя, при прямом сравнении, видны явные различия:

У автоматического выключателя дифференциального тока, в отличии от УЗО, добавлены дополнительные графические знаки, присущие модульным автоматам, это — автоматическое срабатывание и функция выключателя (отмечены на изображении выше).

Функция выключателя часто вообще не показывается проектировщиками электросхем, они оставляют лишь знак автоматического срабатывания, поэтому, лучше всегда ориентируйтесь именно на него и тогда точно не перепутаете эти устройства.

Обозначение УЗО и дифференциального автомата.

На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.

По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.

Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).

Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.

Этому требованию подходят следующие обозначения:

Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:

С использование распространенного обозначения автоматического выключателя
С использованием обозначения автоматического выключателя по ГОСТ 2.755

Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:

Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения

Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.

Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.

Обозначение УЗО и дифференциального автомата.

На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.

По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.

Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).

Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.

Этому требованию подходят следующие обозначения:

Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:

С использование распространенного обозначения автоматического выключателя
С использованием обозначения автоматического выключателя по ГОСТ 2. 755

Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:

Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения

Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.

Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Одним из этапов домашнего электрооборудования является установка защитного оборудования. Монтируется в квартирный электрощит. В случае повышенной нагрузки или сбоя устройство оперативно срабатывает для защиты всей системы или отдельного контура.

Но перед установкой следует выяснить, в чем отличие УЗО от дифференциального автомата, чтобы правильно организовать и обезопасить домашнюю сеть.

Предлагаем разобраться в функциональных особенностях коммутационных аппаратов, и выяснить, в какой ситуации что лучше использовать. В статье мы определили основные критерии выбора электрозащитных устройств, а также описали особенности их подключения и эксплуатации.

Содержание статьи:

• Необходимость защиты по питанию
• Коммутационные аппараты, сбросы нагрузки
  • Автоматические выключатели — вилки модифицированные
  • УЗО — устройства автоматической защиты
  • Дифференциал Автоматический — Максимальная защита
• Критерии выбора устройств электрозащиты
  • Особенности установки в электрощит
  • Сложность подключения проводов
  • Как диагностируется работа?
  • Какие бытовые приборы дешевле покупать и ремонтировать?
• Выводы и полезное видео по теме

Необходимость защиты по питанию

Домашняя электросеть представляет собой сложную разветвленную сеть, состоящую из множества цепей — осветительных, розеток, отдельных силовых и слаботочных. Он включает в себя все электроустановки, которыми приходится пользоваться ежедневно. Самыми простыми среди них являются розетки и выключатели.

При эксплуатации бытовых электроприборов возникают непредвиденные ситуации, следствием которых является выход из строя отдельных цепей, устройств, а также аварии.

Причинами неисправности являются следующие явления:

• чрезмерная нагрузка на линию электропередачи;
• токи утечки;
• короткие замыкания.

С перегрузкой можно столкнуться, если использовать новую мощную технику в квартире со старой проводкой. Кабель не выдерживает полной нагрузки, перегревается, плавится и выходит из строя.

Отличный пример необдуманного применения удлинителя китайского производства без предохранителя, вкупе с тройниками. Одновременное использование нескольких устройств на одной линии электропередач может привести к оплавлению контактов и изоляции, а также возгоранию

опасность токов утечки возникает при выходе из строя изоляции электрических кабелей и устройств, неправильном монтаже или заземлении оборудования.

При повышении силы тока выше 1,5 мА становится заметным влияние электричества, а более 2 мА вызывает судороги.

Необратимые последствия вызывает и короткое замыкание из-за непреднамеренного соединения нуля и фазы. Результатом образования электрической дуги является возгорание отдельного участка электропроводки, а нередко — окружающих предметов

Для защиты оборудования, имущества, а главное — жизни и здоровья жильцов применяются устройства аварийного отключения . Без них современные или считаются неполноценными и опасными.

Коммутационные устройства, сброс нагрузки

Если электросистема квартиры или дома разделена на отдельные цепи, рекомендуется каждую линию цепи оборудовать отдельным автоматическим выключателем, а на выходе установить УЗО.

Однако вариантов подключения значительно больше, поэтому сначала нужно понять разницу между УЗО и дифференциальным автоматом, а потом уже производить монтаж.

Выключатели — Модифицированные вилки

Когда о разнообразии защитных устройств не могло быть и речи, при чрезмерной нагрузке на линию срабатывали «пробки» — простейшие аварийные устройства.

Улучшен их функционал и получены срабатывающие в двух случаях — при коротком замыкании и при нагрузке близкой к критической.

Конструкция машины проста: несколько функциональных модулей заключены в корпус из прочного технопластика. Снаружи имеется цепной рычаг включения/выключения и монтажный паз для «посадки» на DIN-рейку (+)

В одном распределительном щите может быть один или несколько выключателей, их количество зависит от количества цепей, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем проще заменить или отремонтировать электроприборы. Для установки одного устройства не нужно отключать всю сеть.

Галерея изображений

Фото

Что происходит при регулировке устройства

Номинальный ток нагрузки устройства

Камера защиты от короткого замыкания

Биметаллическая пластина для терморасцепителя

Обязательным условием для сборки домашней электросети является . Выключатели срабатывают быстро при перегрузке системы и из-за короткого замыкания. Единственное, от чего они не могут защитить, так это от токов утечки.

УЗО — автоматические устройства защиты

Ровно это устройство, которое автоматически анализирует силу тока на входе/выходе и защищает от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по другому принципу.

Внутри корпуса находится рабочее устройство — сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только возникает ток утечки, появляется разница в значениях магнитных потоков — выходное значение уменьшается. В результате взаимодействия потоков происходит срабатывание реле и разрыв цепи. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешние отличительные особенности — наличие дополнительных клемм (у машины по 1 шт. сверху и снизу), кнопки тестирования, более широкой передней панели, иной маркировки (+)

На корпусе можно увидеть маркировку 10. ..500 мА. Указывает номинальный ток утечки. Для домашнего использования обычно выбирают УЗО с номиналом 30 мА.

Устройства с обозначением 10 мА могут пригодиться, если отдельная цепь выведена на детскую комнату или в ванную комнату, где повышенный уровень влажности.

УЗО защищает от токов утечки, но бесполезен при повышенной нагрузке на провода, а также ни в коем случае не помогает при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируются попарно.

Только вместе они обеспечат полную степень защиты, которая должна присутствовать в каждой бытовой электросистеме.

Дифференциал Автоматический — Максимальная защита

Когда мы говорим о принципиальном отличии УЗО от , мы имеем в виду не отдельно устанавливаемое устройство УЗО, а пару «УЗО + выключатель».

Дифференциальный выключатель тока (АВДТ), по сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он выполняет сразу три основные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• мгновенно срабатывает при коротком замыкании.

Несмотря на небольшие размеры, устройство работает качественно и быстро, но при одном условии — если оно выпущено под надежной, зарекомендовавшей себя торговой маркой.

Если не знать нюансов устройства и обозначений, нанесенных на корпус, то дифавтомат легко спутать с УЗО. Одна из подсказок — маркировка АВДТ (+)

В технической документации, которая должна быть приложена к устройству, указаны его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Помимо маркировки наименования здесь указываются номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и для простых машин — мА.

На первый взгляд может показаться, что появление дифавтомата полностью стирает существовавшую изначально схему «автоматический выключатель + УЗО». Однако существует множество нюансов, определяющих выбор того или иного решения, и в результате обе схемы установки актуальны и востребованы.

Критерии выбора устройств электрозащиты

Попробуем разобраться, что лучше для дома — УЗО или дифференциальный автомат, и рассмотрим различные ситуации установки. Чаще всего на выбор влияют такие факторы, как положение устройства в электрощите, нюансы подключения к линиям электропередач, возможность обслуживания или замены.

Особенности установки в электрощит

Электрощит представляет собой металлический ящик, внутри которого обычно располагаются устройства защиты и электросчетчик. Рабочая панель, к которой крепятся устройства, ограничена в размерах.

Если идет улучшение сети питания и при этом устанавливаются дополнительные модули, то на дин-рейках нехватка свободных мест. В этом случае дифавтоматы находятся в выигрышной позиции.

Расположение на din-рейке пар «автомат+УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что более низкие устройства занимают меньше места. Разница увеличится, если защита рассчитана на большее количество цепей.

Современное оснащение квартир электричеством ориентировано на увеличение количества цепей. Это связано как с появлением большого количества мощного оборудования, так и с разделением сети на множество линий. В такой ситуации при отсутствии дополнительного места единственным разумным решением является .

При выборе устройств обратите внимание на устройства, занимающие одно модульное место. Такие модели уже появились в продаже, но их стоимость несколько выше, чем у традиционных.

Сложность соединения проводов

Основное отличие соединения двух указанных вариантов заключается в количестве проводов. Два отдельных устройства в сумме имеют больше клемм — 6 штук, а у дифавтомата всего четыре. Схема подключения также отличается.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат аварийного реагирования и надежность устройств одинаковы, а порядок подключения проводов разный

На схеме хорошо видно коммутацию проводов.

На схеме так:

• фазный провод подключается к клемме AB;
• выход автомата и L-клемма УЗО соединяются перемычкой;
• вывод фазы УЗО направляется в электроустановки;
• нулевой провод подключается только с УЗО — на вводе с N-клеммой, на выходе — направляется к электроустановкам.

В дифильтромате подключение намного проще. Перемычки не нужны, только фаза и ноль подключаются к соответствующим клеммам, а с выходов подаются на нагрузку.

Что это дает установщику? Облегчает процесс подключения, уменьшает количество проводов, соответственно гарантирует больший порядок на электрощите.

Как диагностируется операция?

Если рассматривать устройства из среднего ценового сегмента, то преимущества тандема «автомат + УЗО» — это плюсы. Предположим, на одном из контуров произошло аварийное отключение электроэнергии.

Причину срабатывания защиты сразу определить сложно, так как это может быть ток утечки, короткое замыкание или суммарная нагрузка, которую не выдержали провода.

По сработавшему УЗО или автомату сразу видно где искать причину. В первом случае проблема с изоляцией, во втором повышенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если дифавтомат среагировал на сбой сети, то причину придется искать дольше. Необходимо проверить все версии, а это займет больше времени и сил.

Для упрощения диагностики рекомендуется приобретать приборы из более дорогого ценового сегмента — они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие бытовые приборы дешевле покупать и ремонтировать?

Бывают ситуации, когда выбор основывается на стоимости. Например, есть бюджет, за который выйти невозможно. При этом решающую роль играет общая стоимость всех подключенных устройств защиты.

На первый взгляд большее количество устройств характеризуется более высокой ценой. На самом деле все иначе: универсальный дифавтомат стоит кругленькую сумму, а набор других приспособлений экономичен.

Если следить за ценниками всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже комплекта «АВ+УЗО»

Следует помнить, что количество строк обычно 3 и более , поэтому разница между покупками растет. Если для одного контура приобретение АЭДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, как дифавтоматы, так и блоки УЗО с автоматическими выключателями имеют свои достоинства и недостатки. Если АВДТ выигрывают в компактности и простоте подключения, то в диагностике и учете затрат явно проигрывают.

Выводы и полезное видео по теме

Для того, чтобы лучше ориентироваться в устройствах защиты и выбирать правильное решение в зависимости от ситуации, предлагаем посмотреть тематические видео.

Интересная информация о принципе работы и установке УЗО:

Несколько советов от профессионального электрика:

Что сыграло роль при выборе дифавтомата:

Как видите, тема выбора УЗО или АВДТ обсуждается не зря: есть много моментов, говорящих в пользу обоих устройств. Для того чтобы выбрать оптимальный вариант защиты, необходимо рассмотреть условия установки и подключения, а также составить предварительную смету.

Есть чем дополнить, или есть вопросы по теме? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования УЗО и дифференциальных автоматов. Блок связи расположен ниже.

ВА, УЗО, АВДТ — Что выбрать?

Электричество создает комфорт, но становится опасным, если происходит авария в электроснабжении. Короткое замыкание потенциалов резко увеличивает ток сверх допустимого значения. Провода перегреваются, что может привести к пожару. Уменьшенная изоляция линии будет протекать через шкаф или влажную стену. Человек или животное, случайно коснувшись места с опасным потенциалом, получает электротравму.

Для предотвращения тяжелых последствий аварии на ЛЭП требуется обязательная установка защитных устройств, обесточивающих нагрузку в такой ситуации. Познакомимся с современными устройствами защиты.

Конструкция, принцип действия

Необходимость установки аварийных выключателей строго определяется требованиями ПУЭ, другими документами, соответствующими международным стандартам МЭК. Чтобы понять разницу между дифференциальным выключателем (УЗО) и дифференциальным выключателем тока (дифавтоматом), необходимо подробнее узнать об устройстве и принципе работы каждого устройства.

Автоматический выключатель (ВА)

Увеличение тока в проводнике вызывает нагрев. Раньше при использовании предохранителей это вызывало перегорание вставки калиброванного провода и обесточивание потребителя. Подача напряжения была возобновлена, после устранения причины аварии, включения новой вставки.

В машине используется два способа защиты, с восстановлением питания нажатием кнопки пуска после устранения причины аварии:
1. Биметаллическая пластина прогибается при аварийном нагреве и вызывает срабатывание теплового расцепителя контактов. После охлаждения пластина восстанавливает свою первоначальную форму. Такая система является инерционной, для прогрева массы биметалла требуется короткое время.
2. Высокое быстродействие при перегрузке по току или коротком замыкании обеспечивает индукционный выключатель. Увеличение тока через катушку втянет сердечник в корпус и разомкнет контакты, отключив нагрузку от сети.
Для повышения надежности используется одновременно оба метода, не допускающий нагрева проводов при перегрузках и не реагирующий на протечки.

Устройство защитного отключения (УЗО)

Устройство защитного отключения предназначено для отключения сети при обнаружении утечки, создавая потенциальный слив на землю при нарушении изоляции. Используется принцип дифференцирующего трансформатора.
Фаза и ноль электрической сети проходят внутри устройства по отдельным проводам от входа к выходу. Эти проводники наматываются на сердечник против часовой стрелки. Имеется отдельная обмотка, выводы которой подключены к электромагнитному реле автоматического выключателя.

УЗО работает так:

• При нормальной работе токи нулевого и фазного проводов, образующих одну электрическую цепь, равны между собой. Магнитное поле той же величины, но противоположного направления взаимно компенсируется, не индуцируя напряжения на витках диффузора.

• Человек или животное, попадая под напряжение утечки, пропускает через свое тело ток. Суммарный ток одной обмотки увеличивается, нарушая баланс. Это приводит к появлению напряжения на обмотке управления, срабатыванию реле с отключением сети.

Восстановление энергоснабжения производится поднятием флажка выключателя.
УЗО защищает от утечки. На перегрузку и короткое замыкание, когда токи в нулевом и фазном проводах увеличиваются одинаково, он не реагирует.

Автомат дифференциальный (АВДТ)

Устройство сочетает в себе возможности автоматического выключателя и УЗО. Комбинированная конструкция отключает сеть в случае неисправности, защищая ее от возгорания при коротком замыкании линии или поражения людей электрическим током при повреждении изоляции проводки или конструктивных элементов бытовых приборов.

Отличия применения

Внешний вид дифавтомата очень похож на УЗО. Оба устройства оснащены винтовыми клеммными колодками для подключения проводов; на передней крышке имеется флажок размыкателя контактов и кнопка «Тест» для проверки работы.

Отличить их поможет внимательное изучение надписей:

• Должен быть указан ток срабатывания защиты. Для УЗО, например, пишется 16А, а дифавтомат того же номинала обозначается С16.

• Схема защиты показана там, где дифавтомат перед трансформатором тока имеет тепловое и индуктивное расцепление.

Некоторые производители указывают тип устройства на крышке корпуса.
Применение конкретной защиты зависит от общей схемы распределения сети.
