Что измеряет мультиметр: все о видах и сферах применения

Как измерить силу тока мультиметром

Для монтажа электролиний применяют проводники разного сечения. Если кабель несет нагрузку выше допустимой — он перегревается, что приводит к повреждению изоляции и короткому замыканию. Нагрузку характеризует сила тока, измеряют ее в амперах. Вычисления проводят по формуле: R (сопротивление или толщина сечения) = V (напряжение) : I (сила тока).

Сила тока — это поток электронов через поперечное сечение провода за единицу времени. В сетях постоянного напряжения определить силу тока мультиметром не составит труда даже новичку.

Как устроен мультиметр?

Мультиметр — универсальный электроизмерительный прибор, предназначенный для определения напряжения, силы тока и сопротивления. Замеры помогают определиться с сечением провода при монтаже электросистемы, чтобы обеспечить безопасность и длительную эксплуатацию электротехники.

Также определяют силу тока для диагностики оборудования и бытовых электроприборов (нагревателей, лампочек, блоков питания, зарядных устройств и т. д.). Замеры силы тока в автомобиле позволяют выявить неисправности электросистемы.

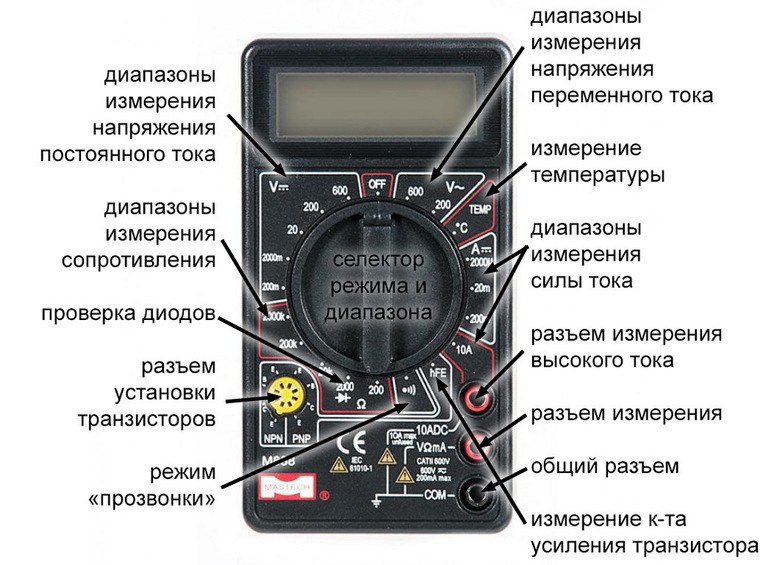

Компактный корпус универсального измерительного прибора включает:

1. Экран для вывода значений (в аналоговых приборах — экран со стрелкой и шкалой, в современных цифровых — жидкокристаллический).
2. Позиционный переключатель, с помощью которого выбирают тестируемую величину (силу тока, сопротивление или напряжение) и диапазоны. Как правило, представлен ручкой с поворотным механизмом, иногда — кнопками.
3. Гнезда для присоединения измерительных щупов. Любая модель универсального устройства имеет два варианта выхода: общий (маркировка черным) обозначение com или «—» и потенциальный выход для измерений (маркировка красным). Потенциальный выход может включать несколько гнезд. Для каждого параметра цепи (напряжение, сила тока, сопротивление) м. б. свое гнездо с маркировкой (соответственно, вольты, амперы, омы).

Рынок электроприборов предлагает модели с двумя гнездами для определения силы тока. Одно маркировано mA. Оно защищено предохранителем и предназначено для измерения малых токов (200 mA). Второе маркировано А либо 10 А, без предохранителя, для замеров больших потоков. При работе с большой силой тока время измерения рекомендуют сократить до 10–20 секунд.

В комплект мультиметра, как правило, входят два кабеля (щупа) с наконечниками в виде штекера и вилки.

Аналоговые и цифровые модели

Рынок электроприборов предлагает аналоговые и цифровые приборы. На экране аналогового мультиметра расположена шкала с делениями, по которой определяют показатели электрических величин, и стрелка-указатель.

Подобные устройства недорого стоят, надежны, просты в применении, но имеют ощутимую погрешность измерений. Поэтому при необходимости высокоточных показателей лучше выбрать цифровой аналог.

На экране цифрового аппарата результаты измерений выводятся в цифровом формате. Старые модели оборудованы светодиодным дисплеем, новые — жидкокристаллическим. Цифровые тестеры дороже аналоговых ампервольтметров в разы.

Что важно знать при замере силы тока?

При работе с электросетями обязательно соблюдайте правила техники безопасности: перед замерами обесточьте сеть, осмотрите изоляцию кабеля (при нарушении целостности возможно поражение электротоком), наденьте резиновые перчатки, не работайте при высокой влажности (вода — отличный проводник), после измерения восстановите разрыв цепи, предварительно обесточив сеть.

Каждая модель мультиметра имеет свой максимальный предел. Сопоставьте силу тока в цепи с пределом прибора. Если ток сети 180 А, не используйте прибор, рассчитанный на 20 А, так как он выйдет из строя. Максимально допустимое для измерения значение указано в паспорте устройства или на корпусе.

Для определения потока электронов включайте мультиметр в разрыв электроцепи. Разорвать тестируемую цепь можно несколькими способами:

• отсоединить один из выводов радиоэлемента с помощью паяльника;
• перекусить провода пассатижами;
• для определения силы тока батарейки или аккумулятора собрать цепь, включив в нее мультиметр.

При сборке электроцепи включите в цепочку ограничительное сопротивление (резистор или обычную электрическую лампочку), чтобы мультиметр не сгорел под воздействием потока электронов.

Замер проводите быстро (особенно при малой мощности источника питания) — щуп не должен контактировать с кабелем более 1–2 секунд. Если при измерении силы тока батарейки щуп длительно удерживать на кабеле — батарея разрядится.

Если прибор не показывает результата — вы неверно установили предел, уменьшите значение на одну позицию, при необходимости далее пошагово уменьшайте предел до получения цифры на экране.

Как измерить силу тока?

Для включения прибора поверните ручку переключения режимов в любое положение, отличное от OFF, для выключения — в позицию OFF. Некоторые модели имеют функцию автоматического отключения питания. Если тестер не востребован в течение десяти минут — прибор автоматически отключается.

Настройте мультиметр для работы с силой тока

Для настройки прибора нужно знать, с какой цепью будете работать: переменной или постоянной. Цепь переменного тока обозначают значком волны, переменного — прямой чертой под ней или просто чертой. В розетках 220 вольт течет переменный ток, в аккумуляторе — постоянный.

В некоторых устройствах тип цепи выбирают кнопкой (АС/DC), в остальных для каждого параметра есть диапазоны в постоянном и переменном токах.

Вставьте штекеры щупов в гнезда

Важно правильно расположить щупы прибора в нужное гнездо. Для подключения черного щупа используйте гнездо COM. Положение противощупа (красного) зависит от измеряемого параметра. Рядом с гнездами есть маркирующие надписи: 200 mA — (для работы с малыми токами), 10 А — для работы с большими токами.

Рекомендуемые товары

Ошибка получения цены товара «Катанка 6, длина 6 м, марка Ст3»

Вилки щупов присоедините в разрыв цепи: красный — к плюсу, черный — к минусу.

Установите правильный диапазон измерения

Какой диапазон использовать? У прибора есть функция превышения. Если выбран маленький диапазон, то на экране высвечивается цифра 1 или ol, обозначающие, что значение силы тока превышает выбранный диапазон. При увеличении до нужного диапазона вместо цифры 1 на экране появится реальное значение силы тока. При выборе слишком большого диапазона на экране высвечивается 0.

Чтобы не испортить прибор при измерении силы тока, установите максимальный диапазон значений, затем постепенно убавляйте и повторяйте измерения до получения результата.

Вилки щупов присоедините в разрыв цепи

Для измерения силы тока неизолированные концы щупов расположите в разрыв цепи между соседними элементами. Затем включите питание цепи и зафиксируйте показания. При необходимости корректируйте предел и повторяйте измерения. После получения результата отсоедините питание цепи и отсоедините прибор.

В паспорте бытовых устройств, как правило, указан номинальный ток. Проверить элементы питания или протестировать утечку сети автомобиля можете без опыта в домашних условиях.

А под сетевым напряжением устраивать разрыв цепи опасно, и делать это должны только профессиональные электрики. Специалисты собирают испытательный стенд, затем вставляют щупы прибора в одну розетку, а нагрузку подключают к другой.

Как с помощью амперметра проверить элементы питания?

Проверку элементов питания с помощью измерения силы тока применяют для оценки состояния новых батареек.

Установите на приборе положение сила тока (постоянный). Выберите максимальный предел. Присоедините щупы к гнездам измерительного прибора: черный — на выход COM, красный — 200 mA. Приложите щупы прибора к контактам элемента питания и удерживайте до прекращения роста показаний прибора.

Оценка полученный измерений:

• 4–6 ампер — нормальный показатель силы тока новой батареи;
• 3–3,9 А — ресурс элемента питания снижен, но можно использовать в портативной аппаратуре;
• 1,3–2,9 А — в обычных бытовых приборах лучше не использовать, допустимо применение в пультах дистанционного управления;
• 0,7–1,1 А — батарея способна работать только в приборах с минимальным энергопотреблением, снижая при этом качество работы аппаратуры.

Последние результаты свидетельствуют о непригодности элемента питания. Допустимо использование в пультах дистанционного управления при отсутствии альтернативы.

Проверка утечки электросети автомобиля

Определенная утечка тока в автомобиле всегда присутствует. Но если батарея быстро разряжается — утечка больше допустимой. Главные причины быстрой разрядки аккумуляторной батареи — дополнительные потребители или короткое замыкание. Потери тока возможны из-за старой или некачественной проводки, испорченной изоляции, неправильного подключения электрооборудования (аудиосистемы, мультимедиа, навигатора), грязных либо окисленных контактов.

Допустимую утечку можно вычислить, сложив потребления каждого прибора бортовой сети. Реальный объем потребления можно измерить с помощью мультиметра. Если в процессе замеров уровень потребления выше допустимого — ищите неполадку сети. В автомобильной сети ток постоянный.

Пошаговый алгоритм действий

Шаг первый. Включите прибор в режим измерения силы тока. Для этого позиционный переключатель установите в положение постоянный ток, максимальный предел — 10 ампер.

Шаг второй. Вставьте штекеры щупов в гнезда. Черный в гнездо с маркировкой COM, красный в гнездо с надписью 10 А.

Шаг третий. Подключите прибор к бортовой сети (безопаснее отключить электроприборы). Мультиметр включите в разрыв цепи. Для этого с плюсовой клеммы (можно и с минусовой) аккумуляторной батареи снимите провод. Один контакт мультиметра подключите к полюсу аккумулятора, второй — к снятому проводу.

Не подключайте измерительный прибор к плюсу и минусу аккумуляторной батареи — получите короткое замыкание (в мультиметре сгорит предохранитель).

Шаг четвертый. При верном подключении на экране увидите показание тока, которой потребляют постоянно включенные электроприборы. Если результат больше допустимой утечки — нужно искать причину.

Мультиметр цифровой ДТ 838 РЕСАНТА

https://www.smsm.ru/product/multimetr-tsifrovoy-dt838-resanta/

Модель мультиметр цифровой ДТ 838 РЕСАНТА представляет российскую марку электротехнического оборудования. Это универсальный прибор для измерения напряжения, силы тока, сопротивления, емкости. Можно использовать для проверки диодов, транзисторов, сделать прозвон.

Оснащен 3,5 разрядным кристаллическим дисплеем с автоматическим определением полярности и единиц измерения. Переключатель режимов и пределов включает 20 позиций.

Автоматическая индикация перегрузки. Защита пределов от перегрузок. В комплекте щупы, инструкция и коробка.

Мультиметр — удобный, компактный и многофункциональный электроизмерительный прибор, позволяющий измерять силу тока, напряжение, сопротивление и т. д. С его помощью определяют состояние электросетей, источников питания, выявляют пробои, лишние контакты, диагностируют короткое замыкание. В домашних условиях рекомендован к использованию в сетях постоянного тока. Безопасен, прост в применении.

работа с тестером напряжения, инструкция для начинающих

Если вам нужно измерить напряжение в цепи, получить значение тока в узле или просто прозвонить цепь на разрыв, вам непременно нужен такой прибор, как мультиметр (в простонародье — тестер). Он давно стал одним из самых популярных измерительных приборов, который есть на столе практически у каждого, кто хоть как-то связан с электричеством. А на производстве без него вообще не обойтись.

Как работает устройство и как выбрать себе подходящую модель, разбираемся вместе с инженером-радиотехником, руководителем отдела развития OKOMA Валерием Горбуновым.

Валерий Горбунов

Инженер-радиотехник, руководитель отдела развития OKOMA

Валерий Горбунов

Инженер-радиотехник, руководитель отдела развития OKOMA

Зачем нужен мультиметр

В зависимости от модели количество измеряемых электрических параметров будет различаться. В простом варианте устройство может измерять только базовые параметры: напряжение, ток, сопротивление. Но есть и приборы с более широким набором возможностей. Они могут измерять емкость конденсаторов, частоту, коэффициент передачи по току для биполярных транзисторов, их цоколевку, а также температуру.

Классификация

Мультиметры можно разделить на два вида: аналоговые и цифровые.

Аналоговые мультиметры

Аналоговые, или стрелочные, мультиметры — это измерительная классика. Особенность их в том, что оцифровки входного сигнала нет и он подается на вход обрабатывающих цепей в исходном виде. А измерения показывает стрелка, которая подключена к магнитоэлектрическому измерителю.

У аналоговых мультиметров есть и плюсы, и минусы. Из плюсов — отношения с электропотреблением. В режимах тока и напряжения устройство его вообще не потребляет. К тому же, если вы забыли выключить аналоговый мультиметр, — ничего страшного. Разряжаться, бездействуя, он не будет. Еще одной особенностью стрелочных мультиметров является то, что в силу своей конструкции они устойчивы к помехам. Аналоговые мультиметры достаточно чувствительны, так что любое изменение электромагнитного поля при протекании тока в цепи заставляет стрелку колебаться и давать более точные показатели.

Недостатков у аналоговых мультиметров немало. К примеру, перед началом работы нужно постоянно калибровать положение «нуля», иначе есть вероятность увеличения погрешности. А для того чтобы оценить показания измерений, нужно смотреть на шкалу точно прямо. Если угол зрения сместится, результаты окажутся неточными. У прибора несколько шкал измерений (по малому току, по малому напряжению, по большому току и напряжению, по сопротивлению). В них очень легко запутаться и взять данные не с той шкалы, с которой нужно. Сама конструкция аналогового мультиметра довольно громоздкая. Если сравнивать их с цифровыми по вибростойкости и в целом по крепости, то результат будет не в пользу аналоговых.

Цифровые мультиметры

Главное отличие цифрового мультиметра от аналогового в том, что входной сигнал здесь проходит цифровую обработку. После замыкания щупов он передается на микросхему. Она обрабатывает сигнал и выводит показания на цифровой дисплей.

Такие мультиметры довольно компактные. В некоторых моделях предусмотрена защита от влаги и пыли, чтобы использовать устройство можно было в разных погодных условиях и на производстве. Полезная фишка — прорезиненный корпус. Конечно, наличие дополнительных функций и усилений напрямую влияет на стоимость аппарата. Например, функция измерения коэффициента усиления для биполярных транзисторов — исключительно профессиональная история. Обычному пользователю она ни к чему. Цифровые мультиметры просты, с управлением можно разобраться интуитивно. Если вы выбрали правильный режим измерения, то считать показания с дисплея не составит никакого труда. Если вы перепутали полярность, то на дисплее отобразится знак «-». В некоторых моделях есть автонастройка диапазона измерения. То есть вы выставляете режим измерения по постоянному или переменному току, а прибор сам подберет нужный диапазон.

Конструкция

Конструкция мультиметра представляет собой пластиковый или прорезиненный корпус прямоугольной или овальной формы.

Сзади есть слот для питающего элемента. Как правило, мультиметры питаются от аккумуляторов типа АА либо от 9-вольтовой «Кроны». В некоторых моделях на задней части прибора находятся LED-фонарь и NCV-датчик, который позволяет по току найти, например, проводку в стене.

На передней поверхности мультиметра есть цифровой LCD-дисплей, механизм изменения режима работы мультиметра, а также разъемы для подключения щупов.

Краткое описание измеряемых параметров и их обозначения

Если говорить о режимах измерений, то необходимо учесть тот момент, что в разных моделях количество самих режимов может различаться. Вот список практически всех возможных:

• OFF

  Режим отключения прибора.

• DCV ()

  Режим измерения постоянного напряжения (DCV расшифровывается как «direct current voltage»).

• ACV (V~)

  Режим измерения переменного напряжения (ACV расшифровывается как «alternating current voltage»).

• DCA ()

  Режим измерения постоянного тока.

• Ω

  Режим измерения сопротивления.

• hFE

  Режим измерения коэффициента передачи по току биполярных транзисторов.

• Режим проверки диодов (также используется в режиме прозвонки).

• 10А

  Режим измерения тока от 200 мА до 10 А.

• Режим измерения емкости конденсаторов.

• Hz, %

  Режим измерения частоты.

• LED

  Режим включения фонарика.

• NCV

  Режим включения датчика NCV.

• Т

  Режим измерения температуры.

Назначение разъемов для подключения щупов

В основном все модели содержат по три разъема для подключения щупов:

Какие еще могут быть кнопки

Некоторые модели могут содержать на корпусе дополнительные кнопки:

Разрядность, разрешение, погрешность

При выполнении измерений важно, чтобы прибор делал их с заданной точностью. Рядом с понятием точности всегда идут погрешность и прецизионность.

Погрешность показывает максимально допустимую ошибку при измерениях. Она выражается в процентном соотношении и показывает отклонение от действительного значения. Уровень возможной погрешности для конкретного прибора стоит подбирать для конкретной ситуации. В одних устройствах погрешность может составлять ±5%, а в других максимально допустимый показатель — ±0,025%. Если вы электрик, то для вас погрешность не принципиальна, а если вы радиотехник, который ремонтирует рации, вам точность устройства очень важна.

Прецизионность же показывает, насколько точно прибор воспроизводит одно и то же измерение. То есть то, насколько одинаковыми будут значения, если сделать одно и то же измерение несколько раз.

Разрядность мультиметра показывает количество разрядов, то есть цифр после запятой после целого значения. Логично: чем больше разрядов, тем точнее измерения.

Разрешение показывает, какое наименьшее изменение значения мультиметр способен определить. Например, если вы хотите измерить напряжение и мультиметр имеет разрешающую способность в 1 мВ, то устройство определит значение с точностью до трех знаков.

Как выставить нужный режим

Для того чтобы выставить нужный режим, необходимо поворачивать переключатель по часовой стрелке или против нее. Если вам нужно выставить режим измерения постоянного напряжения, то вы устанавливаете переключатель в область с надписью DCV, и включается предел измерения. После этого можно начать сами измерения.

Как правильно пользоваться мультиметром: инструкция для чайников

Прежде всего необходимо знать, что коммутация щупов всегда производится при выключенном приборе, то есть положение переключателя должно быть на метке OFF.

При измерении высоких токов или напряжений стоит учитывать вероятность пробоя. Поэтому до первого использования устройства настоятельно рекомендуем ознакомиться с техникой по электробезопасности. Она опубликована в «Правилах устройства электроустановок».

Напряжение

Из школьной физики вы, наверное помните, что напряжение на участке электрической цепи равно разности потенциалов между двумя точками в этой цепи. Поэтому при измерении напряжения необходимо подключить щупы к участку цепи параллельно.

Постоянное напряжение

Для того чтобы измерить постоянное напряжение, нужно подключить щупы в соответствующие разъемы (черный щуп — в разъем COM, красный — в разъем VΩmA) и перевести переключатель в область с надписью DCV (режим измерения по постоянному напряжению).

У постоянного напряжения есть несколько диапазонов: 200 мВ, 2000 мВ, 20 В, 200 В, 1000 В. Выбирать диапазон следует исходя из правила: фактическое напряжение измеряемого участка не должно превышать значение заданного диапазона.

К примеру, если вы будете измерять обычную батарейку с напряжением в 1,5 В и выберете диапазон ниже этого значения, то на экран прибора будет выведено значение 1 или OL («overload»). Это означает, что достигнут предел измерений для заданного диапазона. В этом случае диапазон необходимо повысить.

Если же напряжение на участке неизвестно, то стоит выбрать самый верхний диапазон и постепенно его понижать до получения значения, отличного от 1 или OL.

После этого щупы можно прикладывать к измеряемому участку цепи. На дисплее будет выведено значение искомого напряжения.

Так как постоянное напряжение имеет полярность, то при прикладывании к «минусу» красного щупа, а к «плюсу» — черного на дисплее будет отображаться знак «-». Он говорит о противоположной полярности подключенных щупов. Можно или проигнорировать этот знак, или поменять местами щупы.

Переменное напряжение

При измерении переменного напряжения необходимо скоммутировать щупы и перевести переключатель в область с надписью V~ (он же ACV). Эта область имеет два диапазона: 200 В и 750 В (в некоторых моделях — 1000 В).

Важно!

В данном режиме особенно необходимо соблюдать технику безопасности! Запрещается прикасаться к оголенным участкам. Измерения лучше производить в специальных диэлектрических перчатках.

После подключения щупов к точкам измерения напряжения на дисплее вы увидите результат измерения.

Переменное напряжение не имеет полярности, поэтому мультиметр никак не отреагирует на неправильное подключение щупов.

Сила тока

Для начала вспомним, что ток измеряется в разрыве цепи, то есть, в отличие от напряжения, подключается последовательно. Когда измеряете ток, важно знать номинал максимально допустимого тока в узле: это нужно, чтобы заранее правильно подключить щупы. Если искомый ток предполагается выше 200 мА, то стоит подключить красный щуп к разъему 10 А. Если ниже 200 мА, то нужно использовать другой разъем. При этом важно оценить толщину проводников самих щупов: если сечение проводников мало, то при длительной нагрузке они будут нагреваться, что может привести к возгоранию провода. Вообще, если предусматривается ток свыше 200 мА, то обязательно проверяйте в инструкции, в течение какого времени можно измерять ток и как долго после измерений прибору нужно остывать.

Постоянный ток

Как говорилось выше, для измерения постоянного тока необходимо скоммутировать щупы. Затем перевести переключатель в режим измерения по постоянному току, а в некоторых моделях — в режим по постоянному/переменному току — в зависимости от настроек мультиметра. Нужно задать предел по измерению тока. После чего подключить щупы в разрыв цепи и включить питание в измеряемой цепи. Если диапазон выбран верно, то на дисплее появится результат измерения.

Измерения постоянного и переменного тока различаются тем, что у первого есть полярность. И если щупы скоммутировать неправильно, то прибор знаком «-» покажет, что полярность нарушена.

Переменный ток

На самом деле, измерение переменного тока аналогично измерению постоянного. Разница только в том, что переключатель переводится в область переменного тока, где и задается конкретный предел измерения.

Сопротивление

Сопротивление измеряется только при выключенном питании. Иначе внутреннее сопротивление участка цепи будет меняться и результат получится с плавающей погрешностью.

Для того чтобы измерить сопротивление элемента или проводника, нужно подключить щупы, а переключатель перевести в режим с надписью Ω и задать предельное значение. После этого нужно подключить щупы к выводам проводника и посмотреть показания на дисплее.

Если предел задан неверно, то на дисплее будет отображаться 1. В этом случае придется изменить предел на больший.

Когда измеряете сопротивление, не зажимайте проводник между щупом и рукой: у тела человека есть свое сопротивление, и оно даст погрешность измерения.

Измерение транзисторов

Мультиметром можно измерить коэффициент передачи по току биполярных транзисторов и узнать их цоколевку.

Для измерения коэффициента передачи (или усиления) по току необходимо знать структуру самого транзистора (NPN или PNP). Затем нужно выключить мультиметр, взять транзистор и вставить в многопиновый разъем согласно цоколевке, где B — это база транзистора, E — эмиттер транзистора, C — коллектор транзистора.

Теперь переводим переключатель в режим hFE и включаем мультиметр. На дисплее будет отображаться значение коэффициента усиления. Если на дисплее выводится 0, то либо у пинов транзистора плохой контакт с разъемом, либо сам транзистор нерабочий.

Емкость конденсатора

Перед измерением обязательно нужно разрядить конденсатор — разрядка зависит от вида и емкости устройства. А еще необходимо подобрать правильную резистивную нагрузку. В противном случае сам мультиметр может выйти из строя.

Когда это условие выполнено, нужно перевести переключатель в режим с обозначением . Если у области измерения емкости конденсатора несколько пределов, то нужно выбрать подходящий по номиналу. После этого нужно подключить щупы к ножкам. Конденсаторы бывают полярными и неполярными, поэтому при измерении полярных нужно соблюдать правила подключения («+» к «+», «-» к «-»). Результат измерения появится на дисплее.

Прозвонка

Прозвонка — это проверка цепи на разрыв. Если вам нужно проверить на обрыв кабель либо другой элемент, то нужно выбрать режим и приложить щупы к выводам цепи. Для прозвонки используется разъем, обозначенный .

Некоторые модели мультиметров не только показывают информацию на дисплее, но и сопровождают ее звуковым сигналом. Из-за этого режим и получил название «прозвонка». Если цепь не имеет разрыва, то на дисплее высветится значение, равное падению напряжения на элементе, или значение, стремящееся к нулю на участке цепи. Если же цепь или элемент имеют разрыв, то на дисплей будет выведена цифра 1.

Измерение температуры

Для измерения температуры используется специальный щуп, который подключается к разъемам COM и VΩmA. Щуп подносится к месту измерения температуры. На дисплее загорится значение в градусах Цельсия.

Популярные модели: краткий обзор мультиметров

Мультиметр Ресанта DT830B

Модель Ресанта DT830B — один из самых бюджетных и простых мультиметров. У него пластиковый корпус, есть механический переключатель режимов работы, а также 3 разъема для подключения щупов (COM, VΩmA, 10А). Еще есть разъем для проверки транзисторов.

Цена: 510 р.*

Смотреть товар

Цена: 510 р.*

Смотреть товар

Таким прибором можно провести следующие измерения:

• Постоянное напряжение (200 мВ, 2000 мВ, 20 В, 200 В, 1000 В).
• Переменное напряжение (200 В, 750 В).
• Постоянный ток (200 мкА, 2000 мкА, 20 мА, 200 мА, 10 А).
• Сопротивление (200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм).
• Коэффициент усиления транзисторов (0–1000 hFE).

Прибор имеет ЖК-дисплей, а также индикатор перегрузки измерений.

Мультиметр Ресанта DT832

Этот мультиметр — аналог DT830B. Отличие — во встроенном генераторе прямоугольных импульсов на 5 В и 50 Гц. Для любителя это, вероятно, не такое уж важное дополнение. А вот для радиолюбителя эта характеристика может стать решающей при выборе устройства.

Цена: 409 р.*

Смотреть товар

Цена: 409 р.*

Смотреть товар

Мультиметр TEK DT838

Мультиметр производства компании TEK — это классический цифровой прибор. У этого мультиметра есть 3 разъема для подключения щупов (COM, VΩmA, 10А). Прибор поставляется в аккуратной упаковке с инструкцией, с комплектом измерительных щупов разных цветов — красного и черного — и даже щупа для измерения температуры.

Цена: 439 р.*

Смотреть товар

Цена: 439 р.*

Смотреть товар

На нем можно работать в нескольких режимах:

• Измерение постоянного напряжения (в диапазоне от 200 мВ до 1000 В).
• Измерение переменного напряжения (в двух диапазонах до 750 В и до 200 В).
• Измерение постоянного тока (в диапазоне от 2000 мкА до 10 А).
• Измерение сопротивления (в диапазоне от 200 Ом до 2000 кОм).
• Режим прозвонки и режим проверки диодов.
• Режим измерения температуры.

DT838 — это общий набор опций, которые есть у большинства базовых мультиметров среднего класса. Его можно использовать как в небольших лабораториях, так и в бытовых ситуациях. Работает от одной батарейки типа «крона». Прост в пользовании. Имеет 3 отображаемых разряда на дисплее, то есть 3 знака после запятой, и делает точные измерения.

Мультиметр TUNDRA DT9208A

Цифровой мультиметр TUNDRA DT-9208A представляет собой более продвинутое устройство по сравнению с двумя предыдущими. Продается в комплекте с крепким износостойким прорезиненным чехлом желтого цвета.

Цена: 1 190 р.*

Смотреть товар

Цена: 1 190 р.*

Смотреть товар

TUNDRA DT9208A работает в следующих режимах:

• Измерение постоянного напряжения (в диапазоне от 200 мВ до 1000 В).
• Измерение переменного напряжения (в двух диапазонах до 750 В, до 200 В, до 20 В, до 2 В).
• Измерение постоянного тока (в диапазоне от 2000 мкА до 20А).
• Измерение переменного тока (в диапазоне от 2000 мкА до 20 А).
• Измерение сопротивления (в диапазоне от 200 Ом до 200 МОм).
• Режим прозвонки и режим проверки диодов.
• Режим измерения температуры.
• Режим измерения емкости конденсаторов (в диапазоне от 2 пФ до 20 мкФ).
• Режим измерения частоты.

У этого мультиметра 4 разъема для подключения щупов (COM, VΩ, 20А, mAT). Прибор поставляется в аккуратной упаковке с инструкцией и с комплектом измерительных щупов разного цвета.

У девайса выведена отдельная кнопка для включения и отключения. Прибор можно использовать в четырех положениях под разным углом.

В комплекте с моделью TUNDRA DT9208A также идет подставка — удобно использовать мультиметр в вертикальном положении. Устройство работает от двух батареек типа AA.

Мультиметр TUNDRA DT9205A

Этот прибор практически не отличается по внешнему виду от DT9208A. Основное их различие — в измеряемом диапазоне по переменному напряжению. В DT9205A производитель добавил еще один предел — до 200 мВ. А вот возможности измерить температуру и частоту, как у DT9208A, у него нет.

Цена: 820 р.*

Смотреть товар

Цена: 820 р.*

Смотреть товар

Заключение

При выборе мультиметра нужно ответить себе честно на простой вопрос: «Зачем он мне нужен?»

Если для бытового применения, например для прозвонки кабеля или измерения напряжения в сети, то я рекомендую приобрести простую, но все-таки цифровую модель с ограниченным функционалом. Например, модель Ресанта DT830B. Он бюджетный, его не жалко сломать, и нет потребности в точных измерениях.

Если хотите универсального бойца, который и ток с температурой измерит, и диоды проверит, присмотритесь к устройству TEK DT838.

Для полупрофессионального использования подойдет мультиметр TUNDRA DT9208A. Он и все необходимые измерения сделает, и прослужит подольше.
