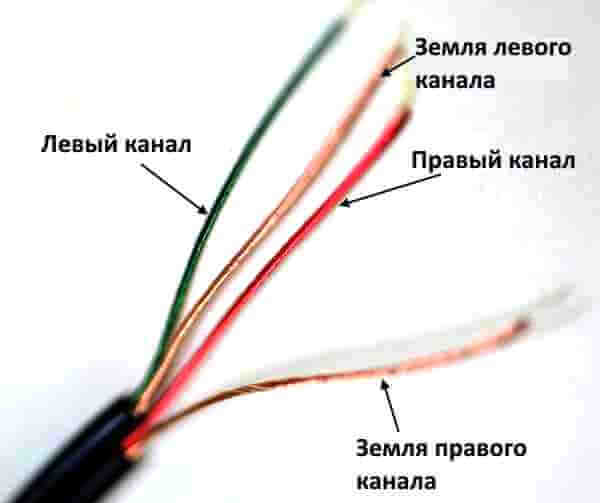

Цвета электрических кабелей — что они означают?
Электрические кабели, а точнее провода, могут стать проблемой для новичков. Данный кабель состоит из покрытых изоляцией жил, которые в бытовых установках обычно белого цвета. Однако каждый из проводов маркируется по-разному.
Что нам нужно знать о цветах проводов?
Цвета электрических проводов — деление
Если вы хотите установить электрику, вам нужно знать основы. Базовый уровень знаний, чтобы сделать это правильно и не испортить наши домашние электроустановки и технику. В первую очередь важны ваше здоровье и безопасность. Поэтому вам нужно знать функцию провода и как ее идентифицировать. Вот что означают цвета электрических проводов.
Внешняя проводка на освещение не сложная, её провода обычно белого цвета. В случае с внутренней каждая жилка маркируется по-своему — не зря. Если мы хотим установить выключатели, лампы или домофоны, мы должны распознать их назначение. Таким образом, цвета являются основой для определения их назначения.
Когда речь идет о переменном напряжении, основное деление на три типа: L, N и PE.
Следовательно, цвета кабелей в электро установке обычно делятся на три:
- коричневый или черный провод — фазный провод (L)
- синий кабель — нейтральный провод (N)
- желто-зеленый кабель — защитный проводник (PE)
Стоит отметить, что фазные жилы могут иметь немного другой цвет. Если присутствует больше фаз (тогда они помечены как L1, L2, L3 и т. д.), также появляется больше цветов. Обычно это серый, красный и белый цвета. Однако, к счастью, существует «запрет» маркировать их цветами других кабелей. Поэтому зеленый, желтый или синий провод никогда не будут касаться фазных проводов.
Что дает нам значение цветов электрических проводов? Что мы должны знать, видя цвета текущих кабелей?
Фазный провод (L)
По этому кабелю протекает ток — он соединен с катушкой трансформатора. Он передает энергию в электросеть. Из-за этого контакт с ними может привести к поражению электрическим током. Прежде чем прикасаться к токопроводящей части, всегда выключайте питание. В противном случае электроустановки могут представлять большую опасность. Так что не будем рисковать ударом током.
Цвета фазных проводников отличаются друг от друга. Обычно речь идет о количестве жил в кабеле. Производитель может выпустить разные цвета фазных электрических кабелей. Обычно это определенные цвета — коричневый или черный. Однако цвета кабелей фазного тока могут быть любыми. К счастью, это никогда не будет тот, который указывает на нулевые жилы или маркировку защитных проводников.
Нейтральный провод (N)
Маркировка нейтральных электрических проводов синего цвета. Подключаются к нейтрали электрического трансформатора, заземляются. Это означает, что нам не нужно беспокоиться о напряжении — оно всегда равно 0 В. Однако, когда мы подключаем провода электроустановки, они являются необходимым элементом.
Хотя прикасаться к нейтральному (N) проводу должно быть безопасно, будьте осторожны. Неправильно подключенный нейтральный кабель может передавать электричество. Кроме того, некоторые электрики могут не придерживаться рекомендаций. Поэтому назначение жилы кабеля может быть разным, а поражение электрическим током представляет немалый риск.
Защитный проводник (PE)
Как и нейтральные, его цвета нельзя использовать в других кабелях. Не является обязательным элементом в электроустановках, но про него лучше не забывать. Почему? Согласно своему названию, защитный проводник должен повышать нашу безопасность. В случае повреждения (например, контакт корпуса розетки с фазным напряжением) защищает от поражения электрическим током. Затем он направляет потенциал на землю или на распределительный щит с предохранителями.
Цвета кабелей защитного тока представляют собой сочетание зеленого и желтого цветов. Как и в случае нейтрального проводника, его цвета не могут использоваться для фазного проводника. Поэтому такие цвета проводов нельзя забывать.
Цветовая маркировка кабелей в старых установках
Бывают случаи, когда нам приходится вносить изменения в старые установки. Тогда что? Оказывается, цвета электрических кабелей не всегда были одинаковыми. Мы можем встретить другие решения. Так что нужно знать цветовую маркировку электрических проводов, которые раньше использовались.
Защитный и нулевой проводник (PEN)
Такие электрические проводники сочетают в себе маркировку PE (как для защитного проводника) и N (обозначает нейтральные электрические проводники). Как следует из названия, он выполняет функцию обоих вышеперечисленных кабелей.
Цвета электрических проводов этого типа представляют собой сочетание желтого и зеленого. Так выглядит защитный кабель. Однако его кончик отмечен синим цветом. В еще более старых электроустановках он выглядит как нулевой провод.
Нейтральный проводник
Синяя маркировка электрических проводников также используется для обозначения заземленного нейтрального проводника. Электроустановки кроме фазного провода тогда содержали только нейтраль.
Цвета электрических кабелей постоянного тока
А если не про переменный ток? В случае передачи постоянного тока цветовая схема очень проста. Маркировка электрических кабелей с положительным потенциалом всегда красного цвета. Провод, отмеченный минусом, черного или синего цвета. Эти цвета очень контрастируют друг с другом, что облегчит нам запоминание их роли.
Другое цветовое обозначение кабеля
Если в кабеле нет определенного цвета, который мы хотим использовать, мы должны пометить его любым другим способом. Иногда маркировку электрических проводов можно выполнить изоляционной лентой. Это распространенное решение для домашних электроустановок, когда необходимо быстро внести изменения.
ВОПРОСЫ-ОТВЕТЫ:
1. Какого цвета электрические кабели?
Коричневый или черный будет обозначать фазный провод. Желто-зеленый цвет характерен для защитных кабелей, а синий – для нейтрального. Любой другой, скорее всего, будет фазным проводником.
2. Что мне даст цветовой код кабелей?
Благодаря этому мы можем узнать функции данных проводов. Кроме того, мы будем знать, какие из них не должны представлять опасность поражения электрическим током.
3. Как еще маркировать цвета электрических кабелей?
Если у нас нет другого варианта, лучше всего сделать это с помощью изоленты с обеих сторон провода.
Наша работа
Какие бы электромонтажные работы у Вас дома или на даче не планировались, мы поможем с подбором и расчётом оптимального кабеля, а также выполним его монтаж, усиление электроустановочными изделиями и введём всю систему в эксплуатацию.
Мы – опытные электрики: работаем по всему Минску и всей Минской области, обеспечиваем многолетнюю работу энергооборудования и гарантируем приятную цену за работу «под ключ».
Монтаж электрического кабеля
Видео — Какого цвета провода фаза, ноль и заземление
Понравился материал? поделись им.
типовая маркировка + разбор нюансов
Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.
Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.
Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.
Содержание статьи:
- Что говорится в ГОСТ и ПУЭ о цветовой маркировке
- Маркировка жил для электромонтажных решений
- Проверка правильности подключения
- Как пользоваться индикатором?
- Правила применения тестера
- Выводы и полезное видео по теме
Что говорится в ГОСТ и ПУЭ о цветовой маркировке
Основным документом, на который стоит опираться при производстве или , является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.
До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».
Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции
В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.
Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут
Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.
Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:
- коричневый – синий – зеленый/желтый;
- коричневый – серый – черный.
Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:
- коричневый – серый – черный – зеленый/желтый;
- коричневый – серый – черный – синий.
Схемы для 5-жильного провода выглядят следующим образом:
- коричневый – серый – черный – зеленый/желтый – синий;
- коричневый – серый – 2 черных – синий.
Синим цветом обозначается «нулевая» жила.
Не рекомендуют использовать только два цвета – красный и белый.
К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь
Окраска должна наноситься прочно и быть хорошо различимой.
Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п. 1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.
Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.
Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN
Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.
Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная
В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.
Маркировка жил для электромонтажных решений
Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.
Если вы самостоятельно занимаетесь или , подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля — об этом расскажет цвет изоляции.
Несколько примеров электромонтажа, когда важна маркировка:
Галерея изображений
Фото из
В зависимости от того, какие электроустановки подключаются и куда дальше направляются провода, происходит соединение жил в распаячных коробках
Для каждой жилы в корпусе розетки предназначен специальный контакт. Обычно контакты, винтовые или зажимные, также промаркированы
Питающий проводник обычно подключают к верхним, неподвижным контактам, землю — к заземляющей шине
Самая простая схема: нулевой проводник отправляется напрямую к лампам, а фазный — к выключателю, откуда перенаправляется также к лампам
Соединение жил в распредкоробке
Монтаж электрической розетки
Подключение линий к автоматам
Установка люстры или светильника
Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример — СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.
Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон — дополнительную идентификацию.
Проверка правильности подключения
К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.
Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог
Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.
Как пользоваться индикатором?
Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.
Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.
Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер
Отвертка — удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.
Если светодиод загорелся — жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.
При использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом
Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать — например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).
Правила применения тестера
Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и . Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.
Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.
С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность
Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.
Порядок действий примерно следующий:
- выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
- подключаем щупы в нужные гнезда;
- прикасаемся щупами к двум проводникам — предположительно фазе и нейтрали;
- повторяем процедуру с другой парой проводников.
Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.
В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром — полагаться только на цвет жил не стоит.
Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в .
Выводы и полезное видео по теме
Общепринятые стандарты цветовой маркировки:
Способы маркировки в дополнение к цветовой:
Когда все провода одного цвета — проверка контрольной лампой:
youtube.com/embed/D10ajR0UG9M » allowfullscreen=»allowfullscreen»/>Цветовая маркировка жил — замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.
Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.
Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.
Что такое цветовые коды проводов?
Маркировка проводов
При маркировке проводов на рабочем месте вы должны быть уверены, что передаете как можно больше информации. Существуют стандарты для различных типов проводов, в которых указано, какие цвета использовать и как их использовать. Соблюдение определенных стандартов цветового кодирования проводки поможет тем, кто работает с проводами, знать, с чем они работают.
Цветовые коды питания постоянного токаПри работе с электрическими кабелями постоянного тока обычно имеется только четыре различных цветовых варианта. Они следующие:
- Красный – Красные кабели несут положительный ток.
- Черный – Черные кабели будут отрицательным кабелем.
- Серый или белый – Серые или белые кабели являются проводами заземления.
Эти цвета: При работе с традиционным питанием переменного тока на 120, 208 или 240 В у вас будет провод нескольких цветов.
- Black — Фаза 1 провода
- Красный — Фаза 2 провода
- Синий — Фаза 3 провода
- Белые — Нейтральные провода
- зеленый или зеленый с желтым на лету.
Подберезовик
Провода с более высоким напряжением будут отличаться по цвету от проводов в системах с более низким напряжением. Если вы
работаете с проводами на 277 или 480 вольт, обычно применяются следующие цветовые коды:
- коричневый — Фаза 1 провода
- Оранжевый — Фаза 2 провода
- Желтый — Фаза 3 провода
- Серые — Нейтральные провода
- Green, зеленый с желтым с помощью желтого наноса, или Коппор Провода заземления
Благодаря использованию этих цветовых стандартов по всему объекту каждому будет легко определить, какой тип проводов находится в данном месте. Это поможет повысить безопасность на рабочем месте и снизить риск случайного отключения или других проблем. Правильно окрашенные провода в сочетании с хорошей стратегией маркировки обеспечат любому объекту значительные преимущества.
Похожие вопросы
- Что такое стандарты электропитания переменного тока?
- Что такое фазовый провод?
- Как цветовая маркировка проводов повышает безопасность?
- Для чего используется провод серого цвета?
- Какой цвет(а) используется для заземляющих проводов?
- Что такое стандарты маркировки проводов?
- Что такое стандарты питания постоянного тока?
- Какого цвета нейтральный провод?
- В чем разница между положительным и нейтральным проводом?
Дополнительные ресурсы
Просмотреть все Вопросы и ответы по маркировке проводов
Другие БЕСПЛАТНЫЕ ресурсы:
- Электрическая проводка (цветовые коды проводов)
- Кабельный органайзер
- Этикетки для маркировки проводов
- Нейтральный цвет провода
- 10 шагов по электробезопасности
- Нейтральный провод (Глоссарий)
- Дополнительные ресурсы по маркировке проводов
- Дополнительные ресурсы по электробезопасности
- Как идентифицируются провода
- Положительные и нейтральные провода
Понимание того, что означают разные цвета электрических проводов
Независимо от того, над каким проектом вы работаете, знание того, что означают цвета электрических проводов, абсолютно необходимо. Понимание этого поможет вам устранять неполадки, обеспечивать безопасность дома и себя при работе над ними. Но помните, что по каждому проводу может проходить ток, поэтому всегда проверяйте их заранее и действуйте с осторожностью.
Если у вас есть какие-либо сомнения, обратитесь к профессиональному электрику, и пусть он сделает всю работу за вас.
Зеленый, зеленый с желтой полосой и неизолированные провода
Зеленый, зеленый с желтыми полосами и неизолированные провода считаются проводами заземления. Заземляющие провода защищают электрическую систему от скачков напряжения во время таких событий, как удары молнии, которые могут вызвать скачки напряжения на любой другой линии в системе. Это имеет решающее значение для предотвращения возгораний и других осложнений, вызванных электрической перегрузкой.
Хотя по ним не проходит электричество, в случае возникновения проблемы из-за чрезмерного напряжения, поступающего в электрическую систему вашего дома, заземляющие провода избавляют от избыточного электричества, прежде чем оно успеет добраться до чего-либо еще. В противном случае скачок напряжения может привести к перегрузке и поломке важной электроники, от бытовой техники до домашних компьютеров.
Хотя они не считаются «горячими» проводами, по которым активно протекает ток, с зелеными проводами следует обращаться с осторожностью. Помните, что вы никогда не должны использовать зеленый провод ни для чего, кроме заземления. Если вы это сделаете, вы можете непреднамеренно увеличить свои шансы на поражение электрическим током.
Во многих старых домах есть системы, в которых нет заземляющих проводов. Это должно быть решено профессионалом сразу же, чтобы гарантировать, что ваш дом останется в безопасности в случае скачка напряжения.
Синий и желтый провода
Синие и желтые провода чаще всего можно найти в коммерческих зданиях. Они обычно используются в качестве проводов под напряжением, протянутых через кабелепровод, что означает, что они являются проводами, передающими электрический ток. Провода, идущие к розеткам или выключателям, могут быть синими или желтыми в зависимости от их назначения.
Цветовой код для каждого провода определяет, где он может проходить в электрической системе здания: Синяя проводка обычно предназначена для путешественников, переключающихся между трех- или четырехсторонними цепями. Напротив, ножки выключателя света (которые управляют освещением) обычно будут желтыми.
Черные провода
Если провод черный, это горячий провод. Это означает, что он будет проводить ток прямо от электрической коробки к конечному пункту назначения. Черные провода передают электричество к розеткам и приборам основного источника питания вашего дома. Их также можно использовать в качестве ножек-переключателей. Они соединяют настенные выключатели с вилками или лампами, которые затем включаются после включения выключателя.
Помните, что из соображений безопасности необходимо отключить все автоматические выключатели, питающие черные цепи, прежде чем приступить к работе с ними. В противном случае вы можете поставить себя в опасную ситуацию. Важно обращаться со всеми проводами как с горячими проводами, но особенно с черными проводами.
Белый и серый провода
Белые или серые провода являются нейтральными проводами. Нейтральный провод возвращает электричество от горячей линии обратно к электрощиту вашего дома и замыкает цепь. Вы также можете использовать белый или серый провод в качестве альтернативного источника питания для розеток, не обслуживаемых другим кабелем, но важно четко пометить оба конца цветной лентой.
Несмотря на то, что белые и серые провода считаются нейтральными, они могут нести ток и представлять реальную опасность, если с ними не обращаться должным образом — одно неверное движение может привести к поражению электрическим током. Поскольку по этим проводам подается питание обратно на сервисную панель, с ними следует обращаться осторожно.
Красные и оранжевые провода
Красные и оранжевые электрические провода часто используются в качестве вторичных проводов под напряжением при установке крупных бытовых приборов, таких как печи, сушилки или кондиционеры. Это связано с тем, что они могут производить 240 вольт для этих более крупных приборов, которым требуется больше энергии, чем устройствам меньшего размера, которым для работы требуется только один (черный) провод питания.
