Как проверить реле на исправность: Как проверить автомобильное реле на работоспособность мультиметром

Как проверить исправность реле автомобиля?

Описание процедуры проверки исправности реле автомобиля: что такое реле, принципы его работы, инструменты проверки, тонкости и нюансы работы. Видео про реле автомобиля.

Перебои в работе реле могут вызвать отказ целого ряда автомобильного оборудования. О том, каким способом самостоятельно проверить этот элемент на работоспособность – в следующем обзоре.

Что такое реле и принцип его работы

В основе этого важного устройства находится электромагнит и контактная группа, состоящая из четырех контактов. Первая пара контактов питает электрический магнит, вторая пара обеспечивает питанием так называемое оборудование-потребитель (например, электростеклоподъемники или фары).

Одна пара называется силовой цепью и работает с большой мощностью, пропуская через себя ток для перенаправления его прочим приборам. Вторая пара носит название управляющей и способна получать только слабый ток для питания самого электромагнита.
Реле замыкает и размыкает электрическую цепь по команде, с одной стороны позволяя управлять мощными потребителями электричества, а с другой – обеспечивая одновременное включение нескольких приборов одной кнопкой.

Так как электромагнит, получая напряжение на свои контакты, тянет к себе перемычку для замыкания контактов силовой цепи и включения оборудования, любые неисправности в реле вызовут отказ многих потребителей тока.

Инструмент для проверки реле

Самым популярным прибором для диагностики и настройки электрооборудования считается мультиметр, разновидности которого делятся на две большие категории – аналоговые и цифровые:

1. Аналоговый мультиметр. Достаточно громоздкий, несколько устаревший тестер в виде ящика со стрелкой и шкалой в виде дуги, имеющей специальную зеркальную полоску, позволяющую наложить стрелку на ее отражение и не ошибиться с результатом замеров.
   При небольшой цене прибор отлично зарекомендовал себя среди автомобилистов и в бытовых условиях благодаря простоте использования и точности показаний, особенно при наличии резистора для установки стрелки четко на нулевую отметку.
2. Цифровой мультиметр. Более современные приборы с внушительным жидкокристаллическим экраном обладают способностью переводить аналоговые сигналы в цифровой вид. Их стоимость выше, чем у аналоговых вариантов, однако они компактнее, легче и технологичнее своих «собратьев». Кроме того, с цифровым мультиметром комфортно работать даже в темное время суток, так как табло имеет функцию подсветки. Наиболее дорогие устройства предоставляют возможность даже записывать и сохранять полученные результаты в память, чтобы впоследствии переносить информацию на компьютер или другое электронное устройство для последующего анализа.

Стандартная комплектация обоих вариантов мультиметров включает в себя пару проводов с клеммами и щупами, один из которых окрашен черный и является «минусовым», а другой – измерительный «плюсовой» красного цвета. Именно черный щуп прикладывают к электроприбору, а красным щупом проверяют разные места схемы.

Мультиметр в некоторых случаях может быть интегрирован в другое устройство – электрические клещи, к примеру.

Так как многое ремонтное и диагностическое оборудование обладает большими габаритами, пространства корпуса достаточно для дополнительного размещения в нем мультиметра.

Питание мультиметров преимущественно осуществляется с помощью традиционных элементов питания (батареек типа АА, ААА или «Крона»), хотя функционал некоторых приборов имеет встроенный аккумулятор, предполагающий подзарядку. Ряд моделей обладают полезной функцией автоматического отключения при бездействии, что существенно экономит заряд устройства.

Проверка реле мультиметром

Главным «симптомом» проблемы с реле является перезаряд или слабый заряд аккумулятора, в результате чего-либо взорвется батарея, либо машина не сможет завестись. Усомниться в работе реле также можно во время диагностики подключенного с его помощью оборудования.

Наконец, косвенным признаком потенциальных неполадок служит наружный налет и уменьшение уровня электролитов, которые в процессе кипения расплескиваются, оставляя характерные следы на кузове и элементах двигателя.

В современных моделях устройство помещается в монтажные блоки, в редких случаях – устанавливается как отдельный прибор, хотя принципы проверки будут одинаковыми в обоих случаях:

1. Питание на управляющей паре. При включении автомобильного оборудования, питающегося с помощью реле, раздается характерный щелчок, сигнализирующий об активации устройства. Если щелчка не слышно, в первую очередь проверяется наличие тока на управляющей группе, для чего применяют простую контрольную лампу или мультиметр. Последний в данном случае предпочтительнее, так как он может уловить крайне низкое напряжение, не замеченное лампой. Для проведения замеров нередко требуется лишь немного вытащить реле из гнезда, коснуться одним щупом тестера любого контакта управляющей группы, а другим – кузовного металла. Отсутствие напряжения говорит о том, что реле не получает тока. Для стабильного функционирования помещенного в корпус реле магнита необходима также «масса», то есть хороший контакт с кузовом.
   Она проверяется аналогичным образом – путем установки одного щупа на клемму аккумулятора со знаком «плюс», а другого – в разъем монтажного блока.
2. Питание на силовой паре. Когда реле издает щелчки, контакты и сам магнит полностью работоспособны, а, значит, следует удостовериться в наличии тока на этой категории контактов. Один из них всегда находится под напряжением, тогда как на второй оно поступает только после включения реле. Предварительно отключив все элементы, получающие ток от реле, надо найти именно имеющий постоянный ток контакт по аналогии с предыдущим пунктом – с помощью вставки одного щупа тестера в разъем монтажного блока, а второго – к кузову. Если реле функционирует, но напряжение получает только один силовой контакт, следовательно, контактная группа не пропускает ток, виной чему может быть обгорание контактов перемычки. В таком случае лучшим решением будет замена реле на новое. В том случае, когда ни один контакт не покажет напряжения, можно быть уверенным в повреждении силовой линии. Если же один из контактов показывает наличие напряжения, то после включения реле оно должно быть и на втором.
3. Обмотка. На работоспособность реле напрямую влияет состояние обмотки, проверка которой заключается в измерении сопротивления катушки. Обмоткой называют комбинацию катушки индуктивности с намотанной на нее по спирали проволокой. Она имеет свое конкретное сопротивление, рассчитываемое с помощью закону Ома и находящееся в диапазоне 10 – 100 Ом.

Диагностика обмотки нужна затем, чтобы удостовериться в ее целостности и осуществляется следующим образом:

• мультиметр устанавливают в режиме прозвона сопротивлений, когда на панели появляется значок ?, а диапазон ограничивается на уровне 2 кОм;
• один измерительный щуп подсоединяют к гнезду, а второй – к разъему СОМ, после чего касаются выводов реле.

Сопротивление катушки определяется по отклонению стрелки, а диагностика сопротивления контактных групп сначала проводится в автономном режиме, а затем во время подачи напряжения на катушку. .

Проверка реле вольтметром

Более простой по своему функционалу вольтметр также может указать на неисправность, для чего потребуется ряд нехитрых действий:

1. Измерить напряжение на клеммах аккумулятора, заведя предварительно двигатель. Нормальным показателем считается уровень не менее 12В, далее можно говорить о недозаряде мотора.
2. Если при заведенном автомобиле выставить на приборе 20 вольт, а щупы вольтметра подсоединить к батарейным клеммам, должен быть показатель от 13.2 до 14 В. При оборотах на тахометре от 2000 до 2500 норма составляет от 13,6 до 14 В, а при полном газе – не менее 14,5 В. Такие результаты должно демонстрировать полностью исправное реле.
3. Если же при выжимке газа напряжение не достигает 12,7 В или, наоборот, превышает 15В, это сигнал о наличии неполадок.

Однако опытные автовладельцы знают, что подобные показания может вызывать и неисправный генератор. Если при замене реле и повторной проверке показания не изменятся, водителю следует быть готовым к ремонту генератора.

Перебои в работе бензонасоса, электрических стеклоподъемников, отсутствие подогрева сидений или обогрева стекол могут быть связаны с таким простым, но важным устройством, как реле.

Видео про реле автомобиля:

Описание процедуры проверки исправности реле автомобиля: что такое реле, принципы его работы, инструменты проверки, тонкости и нюансы работы. Видео про реле автомобиля.

||list|

1. Что такое реле и принцип его работы
2. Инструмент для проверки реле
3. Проверка реле мультиметром
4. Проверка вольтметром
5. Видео про реле автомобиля

||rss|Перебои в работе реле могут вызвать отказ целого ряда автомобильного оборудования. О том, каким способом самостоятельно проверить этот элемент на работоспособность – в следующем обзоре.
Что такое реле и принцип его работы
В основе этого важного устройства находится электромагнит и контактная группа, состоящая из четырех контактов. Первая пара контактов питает электрический магнит, вторая пара обеспечивает питанием так называемое оборудование-потребитель (например, электростеклоподъемники или фары).

Одна пара называется силовой цепью и работает с большой мощностью, пропуская через себя ток для перенаправления его прочим приборам. Вторая пара носит название управляющей и способна получать только слабый ток для питания самого электромагнита.
Реле замыкает и размыкает электрическую цепь по команде, с одной стороны позволяя управлять мощными потребителями электричества, а с другой – обеспечивая одновременное включение нескольких приборов одной кнопкой.
Так как электромагнит, получая напряжение на свои контакты, тянет к себе перемычку для замыкания контактов силовой цепи и включения оборудования, любые неисправности в реле вызовут отказ многих потребителей тока.
Инструмент для проверки реле
Самым популярным прибором для диагностики и настройки электрооборудования считается мультиметр, разновидности которого делятся на две большие категории – аналоговые и цифровые.
1. Аналоговый мультимер. Достаточно громоздкий, несколько устаревший тестер в виде ящика со стрелкой и шкалой в виде дуги, имеющей специальную зеркальную полоску, позволяющую наложить стрелку на ее отражение и не ошибиться с результатом замеров.
При небольшой цене прибор отлично зарекомендовал себя среди автомобилистов и в бытовых условиях благодаря простоте использования и точности показаний, особенно при наличии резистора для установки стрелки четко на нулевую отметку.
2. Цифровой мультиметр. Более современные приборы с внушительным жидкокристаллическим экраном обладают способностью переводить аналоговые сигналы в цифровой вид. Их стоимость выше, чем у аналоговых вариантов, однако они компактнее, легче и технологичнее своих «собратьев». Кроме того, с цифровым мультиметром комфортно работать даже в темное время суток, так как табло имеет функцию подсветки. Наиболее дорогие устройства предоставляют возможность даже записывать и сохранять полученные результаты в память, чтобы впоследствии переносить информацию на компьютер или другое электронное устройство для последующего анализа.
Стандартная комплектация обоих вариантов мультиметров включает в себя пару проводов с клеммами и щупами, один из которых окрашен черный и является «минусовым», а другой – измерительный «плюсовой» красного цвета. Именно черный щуп прикладывают к электроприбору, а красным щупом проверяют разные места схемы.
Мультиметр в некоторых случаях может быть интегрирован в другое устройство – электрические клещи, к примеру. Так как многое ремонтное и диагностическое оборудование обладает большими габаритами, пространства корпуса достаточно для дополнительного размещения в нем мультиметра.
Питание мультиметров преимущественно осуществляется с помощью традиционных элементов питания (батареек типа АА, ААА или «Крона»), хотя функционал некоторых приборов имеет встроенный аккумулятор, предполагающий подзарядку. Ряд моделей обладают полезной функцией автоматического отключения при бездействии, что существенно экономит заряд устройства.
Проверка реле мультиметром
Главным «симптомом» проблемы с реле является перезаряд или слабый заряд аккумулятора, в результате чего либо взорвется батарея, либо машина не сможет завестись. Усомниться в работе реле также можно во время диагностики подключенного с его помощью оборудования.
Наконец, косвенным признаком потенциальных неполадок служит наружный налет и уменьшение уровня электролитов, которые в процессе кипения расплескиваются, оставляя характерные следы на кузове и элементах двигателя.
В современных моделях устройство помещается в монтажные блоки, в редких случаях – устанавливается как отдельный прибор, хотя принципы проверки будут одинаковыми в обоих случаях:
1. Питание на управляющей паре. При включении автомобильного оборудования, питающегося с помощью реле, раздается характерный щелчок, сигнализирующий об активации устройства. Если щелчка не слышно, в первую очередь проверяется наличие тока на управляющей группе, для чего применяют простую контрольную лампу или мультиметр. Последний в данном случае предпочтительнее, так как он может уловить крайне низкое напряжение, не замеченное лампой. Для проведения замеров нередко требуется лишь немного вытащить реле из гнезда, коснуться одним щупом тестера любого контакта управляющей группы, а другим – кузовного металла. Отсутствие напряжения говорит о том, что реле не получает тока. Для стабильного функционирования помещенного в корпус реле магнита необходима также «масса», то есть хороший контакт с кузовом. Она проверяется аналогичным образом – путем установки одного щупа на клемму аккумулятора со знаком «плюс», а другого – в разъем монтажного блока.
2. Питание на силовой паре. Когда реле издает щелчки, контакты и сам магнит полностью работоспособны, а, значит, следует удостовериться в наличии тока на этой категории контактов. Один из них всегда находится под напряжением, тогда как на второй оно поступает только после включения реле. Предварительно отключив все элементы, получающие ток от реле, надо найти именно имеющий постоянный ток контакт по аналогии с предыдущим пунктом – с помощью вставки одного щупа тестера в разъем монтажного блока, а второго – к кузову. Если реле функционирует, но напряжение получает только один силовой контакт, следовательно, контактная группа не пропускает ток, виной чему может быть обгорание контактов перемычки. В таком случае лучшим решением будет замена реле на новое. В том случае, когда ни один контакт не покажет напряжения, можно быть уверенным в повреждении силовой линии. Если же один из контактов показывает наличие напряжения, то после включения реле оно должно быть и на втором.
Обмотка. На работоспособность реле напрямую влияет состояние обмотки, проверка которой заключается в измерении сопротивления катушки. Обмоткой называют комбинацию катушки индуктивности с намотанной на нее по спирали проволокой. Она имеет свое конкретное сопротивление, рассчитываемое с помощью закону Ома и находящееся в диапазоне 10 – 100 Ом.
Диагностика обмотки нужна затем, чтобы удостовериться в ее целостности и осуществляется следующим образом:
мультиметр устанавливают в режиме прозвона сопротивлений, когда на панели появляется значок ?, а диапазон ограничивается на уровне 2 кОм;
один измерительный щуп подсоединяют к гнезду, а второй – к разъему СОМ, после чего касаются выводов реле.
Сопротивление катушки определяется по отклонению стрелки, а диагностика сопротивления контактных групп сначала проводится в автономном режиме, а затем во время подачи напряжения на катушку..
Проверка реле вольтметром
Более простой по своему функционалу вольтметр также может указать на неисправность, для чего потребуется ряд нехитрых действий:
Измерить напряжение на клеммах аккумулятора, заведя предварительно двигатель. Нормальным показателем считается уровень не менее 12В, далее можно говорить о недозаряде мотора;
Если при заведенном автомобиле выставить на приборе 20 вольт, а щупы вольтметра подсоединить к батарейным клеммам, должен быть показатель от 13.2 до 14 В. При оборотах на тахометре от 2000 до 2500 норма составляет от 13,6 до 14 В, а при полном газе – не менее 14,5 В. Такие результаты должно демонстрировать полностью исправное реле.
Если же при выжимке газа напряжение не достигает 12,7 В или, наоборот, превышает 15В, это сигнал о наличии неполадок.
Однако опытные автовладельцы знают, что подобные показания может вызывать и неисправный генератор. Если при замене реле и повторной проверке показания не изменятся, водителю следует быть готовым к ремонту генератора.
Перебои в работе бензонасоса, электрических стеклоподъемников, отсутствие подогрева сидений или обогрева стекол могут быть связаны с таким простым, но важным устройством, как реле.

четырех- и пятиконтактное, порядок проверки тестером

Реле – это устройство, предназначенное для управления сигналами большой мощности с помощью сигналов малой мощности. Его основная задача – отделить и защитить цепь низкого напряжения электромагнитной катушкой от цепи высокого напряжения. Убедиться в работоспособности реле можно нескольким способами, самым удобным, быстрым и надежным является использование мультиметра.

Содержание

1. Конструкция и принцип работы коммутационного прибора
2. Принцип работы
3. Виды и характеристики
4. Признаки неисправности
5. Причины отказа реле-регулятора
6. Подготовка к проверке реле на работоспособность
7. Диагностика обмотки и контактных групп
8. Ненормальные значения напряжения на мультиметре

Конструкция и принцип работы коммутационного прибора

Внешний вид реле

Электрическое реле – это деталь, которая используется в качестве коммутатора благодаря управляющим сигналам, которые поступают к нему по электрической цепи. Линия, которая подведена к устройству, получила название управляемая; линия, по которой уже поступает на него команда – управляющей.

Применяется в бытовых условиях и всех отраслях промышленности с целью автоматизировать различные операции. Если бытовой или электротехнический прибор вышел из строя, требуется в первую очередь проводить проверку работоспособности переключающего элемента. Но предварительно рекомендуется ознакомиться с разновидностями и принципом работы реле.

Принцип работы

Деталь представляет собой электромагнит, который включает в себя катушку индуктивности, якорь и контактную группу. Каждая составляющая монтируется на основание и заключается в защитный корпус.

Якорь расположен сверху сердечника магнитной системы; в начальном положении она удерживается благодаря пружине, которая имеет форму Г-образной подвижной пластины.

Нижняя часть основания оснащается контактной группой, напротив монтируется такое же количество контактных оснований. Контакты пластичны, поскольку их требуется выводить наружу за пределы защитного корпуса для образования вывода устройства.

Принцип работы реле основывается на его способностях воздействовать своим электромагнитный полем на проводящие предметы. Как только начинается подача напряжения на выводы обмотки, через реле начинает протекать ток. Когда его значение достигает ранее программируемой величины, в обмотке формируется две силы, которые прижимают якорь к поверхности катушки.

С учетом конструктивных особенностей начальное положение может быть не только замкнутым, но и разомкнутым. Во втором случае при подаче напряжения произойдет размыкание линии. Контакты устройства вернутся в свое первоначальное состояние, как только сигнал необходимой величины будет снят с выводов реле.

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

• Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
• Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.

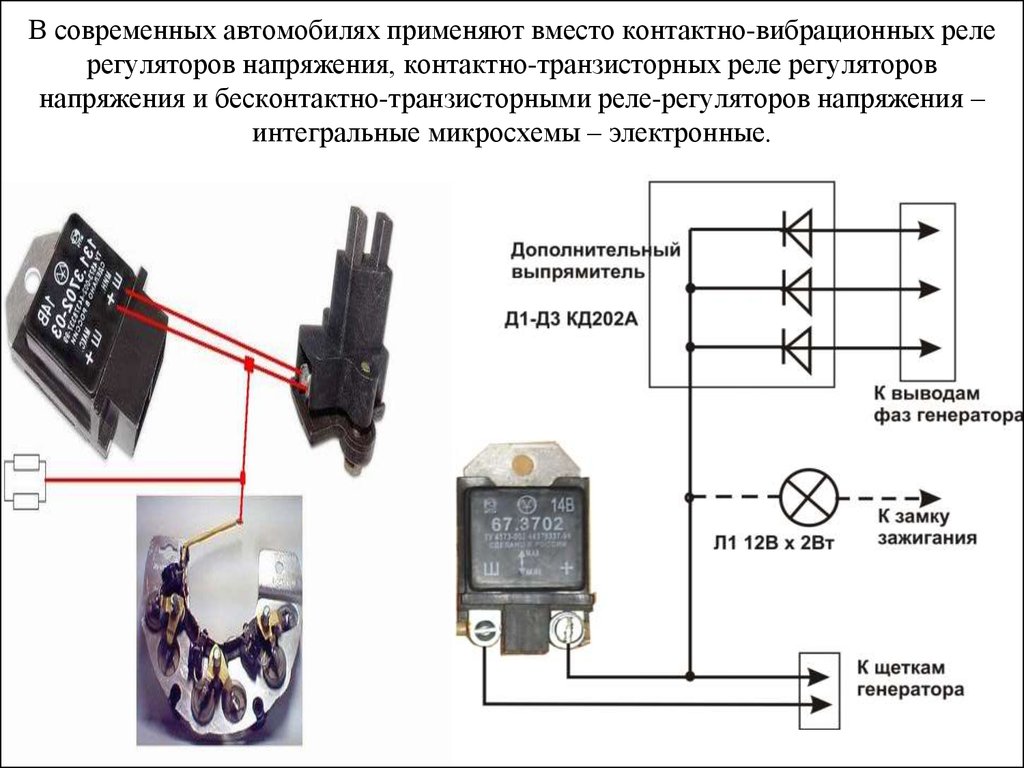

• Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
• Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.

Интегральное реле Микропроцессорное реле

По исполнению конструкции делятся на следующие виды:

• Внешние реле представляют собой отдельные устройства, которые устанавливают на кузовных конструкциях.
• Встроенные коммутирующие детали являются неотъемлемой составляющей генераторов.
• Совмещенные или гибридные. Их особенность заключается в совмещении с щеточным узлом электрического генератора.

Электрическое реле может быть двух-, трех- и многоуровневым, делится по «+» и по «-».

Признаки неисправности

Неисправности и их устранение

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

• Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
• На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
• Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
• После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
• Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
• Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
• Регулярно разряжается АКБ.

Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.

Причины отказа реле-регулятора

Чтобы в будущем свести к минимуму вероятность повторных поломок, следует ознакомиться с основными причинами выхода из строя устройства.

• Короткое замыкание на любом из участков электрической цепи, включая межвитковое замыкание обмотки возбуждения.
• Регулятор также может выйти из строя в случае пробоя диодов или поломки выпрямительного моста.
• Неправильное подсоединение или переплюсовка к выводам АКБ.
• Проникновение влаги или большого количества пыли в генератор и/или непосредственно регулятор (такие случаи распространены во время обильных осадков или мойки машины).
• Механическое повреждение рабочего узла.
• Естественный износ, завершение эксплуатационного срока.
• Изначально сомнительное качество приобретаемого товара.

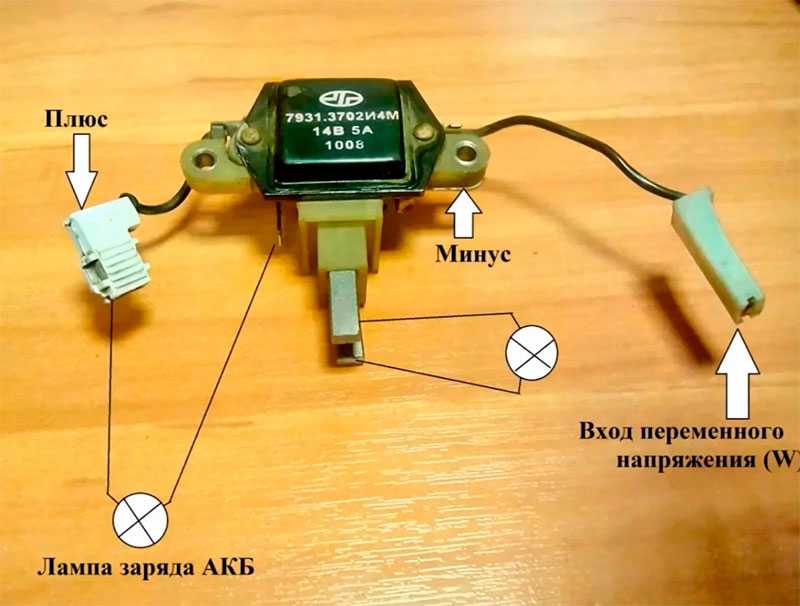

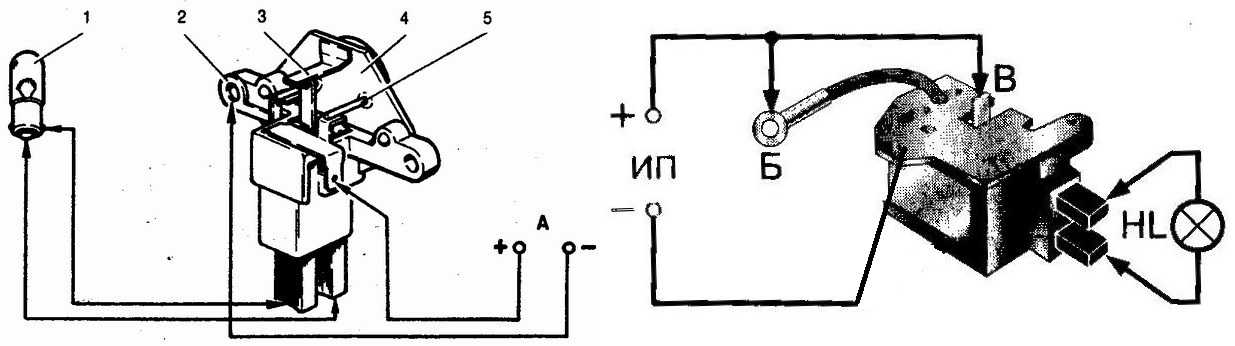

Существует несколько несложных способов прозвонить встроенные и съемные реле.

Подготовка к проверке реле на работоспособность

Проверка реле не отнимет много времени, если правильно выполнить все подготовительные работы.

Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Помимо тестера необходимо подготовить регулируемый блок питания. Чтобы результаты были достоверными, реле требуется выпаять из схемы.

Проверка на работоспособность осуществляется в несколько этапов:

• обмотка;
• нормально замкнутое положение;
• нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Диагностика обмотки и контактных групп

Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.

Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

• Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом — Ω, диапазон устанавливается в пределах 2 кОм.
• Один измерительный провод подводят к гнезду, а второй в СОМ.
• Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

Проверка контактных групп проводится в два этапа. Сначала обязательно измеряется в автономном режиме сопротивление, а потом при подаче напряжения на катушку. При проверке потребуется источник питания, об этом заранее нужно позаботиться.

Ненормальные значения напряжения на мультиметре

Если мультиметр показывает пониженное напряжение в АКБ, аккумулятор попросту перестанет принимать заряд. В результате автомобиль может не завестись, индикаторы на приборной панели могут перестать работать, также неприятности могут возникнуть во время движения.

Если напряжение повышено, есть вероятность, что в банке аккумулятора уменьшился уровень электролита, или он попросту выкипел. Также характерным признаком может стать образование на стенках корпуса белого налета. При подзарядке аккумулятор может начать себя вести непредсказуемо.

Как проверить реле мультиметром?

Реле являются одним из основных электрических компонентов, используемых в автомобилях, велосипедах, системах домашней автоматизации, бытовой технике и многих других устройствах для простого переключения цепей высокой мощности. Будучи электромеханическими устройствами, реле подвержены большому износу (поскольку контакт реле переключается между контактами) и в конечном итоге повреждаются или выходят из строя. Итак, в этой статье мы узнаем важность реле, как работает реле, и если вы столкнулись с неисправным реле, то как проверить реле мультиметром.

Краткое описание

Что такое реле?

Реле представляет собой электромагнитный переключатель. Он состоит из катушки, якоря и пары контактов. Когда мы подаем сигнал низкого напряжения (и слабого тока) на катушку, она становится электромагнитом и притягивает якорь к себе. В результате якорь переключается с одного контакта на другой. Если убрать напряжение на катушке, она обесточится и перестанет быть электромагнитом. Якорь переключается обратно на другой контакт.

Контакты известны как нормально разомкнутые (НО) и нормально замкнутые (НЗ). Когда электромагнит неактивен (катушка обесточена), якорь контактирует с нормально замкнутым (НЗ) контактом. Когда электромагнит активен (катушка находится под напряжением), якорь контактирует с нормально разомкнутым (НО) контактом. Поскольку якорь является общей точкой как для нормально разомкнутых, так и для нормально разомкнутых контактов, он известен как COM (сокращение от Common).

Все три клеммы, т. е. COM, NO и NC, не зависят от катушки, а клеммы COM переключаются между NC или NO в зависимости от подачи питания на катушку.

Где используются реле?

Понимание физических и механических аспектов реле — это хорошо, но это не принесет много пользы, если вы не знаете, как и где использовать реле. Представьте себе простое приложение в вашем автомобиле; его фары. Вечером и ночью вы щелкаете или поворачиваете переключатель рядом с рулевым колесом автомобиля, и фары включаются.

Внешне это выглядит как простое приложение и схема. Но если мы копнем немного глубже, мы сможем понять, как реле полезны в этих сценариях. Фары в вашем автомобиле — это мощные устройства, которые потребляют мощность от 55 до 100 Вт и более. Компьютер автомобиля, который отвечает за считывание выключателя фар и подачу питания на фары, не может напрямую подавать питание, так как это маломощное и низковольтное устройство, и он сгорит, если мы подключим фары напрямую к автомобильному блоку питания. компьютер. Приходится использовать промежуточное устройство, которое может принимать команды от компьютера и подавать питание на фары. Это устройство реле.

Если компьютер автомобиля каким-то образом может подать питание на катушки реле и мы подключаем фары к клемме NO, то мы можем легко управлять фарами, не сжигая и не повреждая какие-либо компоненты. Это именно то, что происходит в реальной машине с ее фарами.

Когда мы включаем выключатель фар в машине, его компьютер считывает этот переключатель и активирует катушку реле. Якорь реле меняет свое положение, и фара включается. Когда мы выключаем переключатель фар, компьютер автомобиля деактивирует катушку реле, и якорь реле переключается обратно на контакт по умолчанию.

Пример схемы

Прежде чем рассматривать схему вышеупомянутого примера, мы должны понять несколько важных характеристик реле. Во-первых, это низкое напряжение на катушках. Обычно мы называем реле «реле 5 В» или «реле 12 В». Это означает, что катушка реле требует напряжения 5 В или 12 В, чтобы получить питание и стать электромагнитом.

Затем следует напряжение и ток верхней стороны нагрузки (на клеммах COM, NC и NO). Реле обычно рассчитаны на переменное или постоянное напряжение и ток (а иногда и на то, и на другое). Обычно используемое реле на 12 В будет иметь такие характеристики, как 10 А — 125 В переменного тока, 7 А — 250 В переменного тока или 10 А — 30 В постоянного тока. Эти номиналы представляют собой максимально допустимые напряжения на клеммах реле.

Помимо этого, вот простая схема, обычно используемая в автомобилях для управления фарами. Компьютер автомобиля (электронный блок управления или ЭБУ) управляет транзистором, который подключен к катушке реле. Фары подключаются к нормально разомкнутому (NO) контакту реле. COM подключается к минусу автомобильного аккумулятора.

Как проверить реле?

Из приведенного выше объяснения ясно, что реле являются чрезвычайно важными электронными устройствами, которые позволяют маломощным устройствам, таким как микроконтроллеры, управлять мощными устройствами. Поскольку реле являются механическими устройствами, они могут со временем выйти из строя, и очень важно проверить, работает ли реле должным образом или нет. Если он не работает, то мы должны немедленно заменить его на новый.

Но как проверить реле? Существуют разные способы проверить, работает ли реле должным образом или нет. Мы увидим несколько методов проверки реле и, что важно, узнаем, как проверить реле с помощью мультиметра.

Как проверить реле с источником питания постоянного тока?

В первом методе мы просто подадим и обесточим катушку реле и посмотрим, переключается ли якорь между двумя клеммами. Предположим, реле на 12 В, подключите клеммы катушки к источнику питания постоянного тока на 12 В или аккумулятору с выключателем.

Если мы замкнем переключатель, он замкнет цепь и активирует катушку. Это должно заставить якорь переключиться на нормально открытый контакт. Если мы размыкаем переключатель, то якорь должен вернуться к нормально замкнутому контакту.

Это простой метод проверки реле, особенно автомобильных, поскольку у вас есть доступ к аккумулятору на 12 В.

Как проверить реле с цепью?

Для следующего метода мы создадим небольшую схему, используя простые компоненты, и проверим, работает ли реле или нет. Этот метод полезен для реле, используемых в цепях и печатных платах, но мы также можем тестировать автомобильные реле.

Вот схема для проверки реле.


Еще раз предположим, что реле на 12 В, если мы подадим 5 В на базу транзистора, он включится и активирует катушку. Если реле исправно, контакты якоря меняют положение и загорается светодиод.

Как проверить реле с помощью мультиметра?

Наконец, мы увидим, как проверить реле с помощью мультиметра. Это один из самых простых способов проверить реле. Выньте реле из цепи или из автомобиля. Переведите мультиметр в режим измерения сопротивления (Омметр). Если у вас есть мультиметр с ручным управлением, установите дальномер в минимальный диапазон (200 Ом или подобное значение).

Возьмите выводы мультиметра и подключите их к клеммам катушки реле. Для обычной катушки мультиметр должен показывать от 40 до 120 Ом. Если катушка повреждена, т. е. открыта, счетчик показывает вне допустимого диапазона, и вам необходимо заменить реле.

Еще одним тестом, который мы можем провести с помощью мультиметра, является непрерывность между тремя мощными контактами реле. Когда реле находится в обесточенном состоянии, клемма COM должна быть подключена к нормально замкнутой (NC) клемме. Но как только мы подаем питание на реле, клемма COM переключается и контактирует с нормально разомкнутой клеммой.

Итак, чтобы проверить это, переведите мультиметр в режим проверки целостности цепи и, пока реле не активировано, подключите выводы мультиметра между клеммами COM и NC. Мультиметр должен включить зуммер, если контакты реле в порядке.

Теперь подайте питание на реле и проверьте целостность цепи между клеммами COM и NO. Если зуммер срабатывает в обоих случаях, то с реле все в порядке. Но если какой-либо тест не пройден, то это может быть неисправное реле.

Заключение

Руководство для начинающих по реле, что внутри реле, как реле работает, а также где реле полезны. Как и любое механическое устройство, реле также подвержены повреждениям. Мы можем легко протестировать реле, используя несколько методов, и определить, работает реле или нет. Мы также узнали, как проверить реле с помощью мультиметра.

Как проверить реле? Поиск и устранение неисправностей твердотельных реле и реле катушек с помощью DMM

В этой статье мы покажем вам « как проверить реле ». Реле обычно выходит из строя по ряду причин. Поэтому крайне важно проверить реле, если оно перестало работать, прежде чем заменять его или выбрасывать. Для проверки реле необходимо иметь мультиметр или омметр .

Перед проверкой любого реле необходимо узнать о самом реле.

Содержание

Что такое реле?

Реле представляет собой электромеханический переключатель . Он управляет цепью, используя очень низкий ток, который питает катушку. Катушка создает магнитное поле, которое притягивает подвижный рычаг (полюс) для изменения положения переключателя.

• Связанный пост: Различные типы реле, их конструкция, работа и применение

Клеммы реле

Обычно SPDT (однополюсное, двойное) тип реле, имеется Пять клемм .

• Два из них вход катушки клеммы, которые в основном являются входом управления (активирует и деактивирует реле)
• Общая клемма 0076 — питающий вход цепи высокого напряжения. Этот вход передается через полюс (переключатель) реле либо на клемму NO, либо на клемму NC.
• Нормально разомкнутая клемма ( NO ) клемма реле, соединение которой с общей клеммой остается разомкнутым, когда реле деактивировано. Он закрывается при срабатывании реле.
• Нормально замкнутая клемма ( NC ) — это другая клемма реле, соединение которой с общая клемма остается замкнутой до срабатывания реле.

Запись по теме: Как проверить диод с помощью цифрового и аналогового мультиметра?

Идентификация клемм

Обычно клеммы указаны на защитной крышке реле. если нет информации о его выводах, то можно определить с помощью омметра.

• Катушка имеет сопротивление меньше 400 Ом за исключением некоторых случаев. поэтому клеммы с сопротивлением около 300   Ом будут клеммами катушки.
• Клемма NC имеет сопротивление почти 0 Ом по отношению к общей клемме , когда реле деактивировано.
• НО клемма имеет бесконечное сопротивление по отношению к общей клемме , когда реле деактивировано.

Работа реле

Деактивированный режим : Когда к входу катушки не подключен источник питания, ток будет течь через общую клемму   к клемме  NC .

Активированный режим : когда катушка находится под напряжением, ток будет течь только от общей клеммы до нормально разомкнутой клеммы.

Тест катушки реле:

Этот тест выполняется для проверки состояния катушки ( разомкнут или замкнут или закорочены витки ). Эта проблема возникает из-за превышения входного напряжения катушки. Минимальные и максимальные пределы рабочего входного параметра указаны в его техническом описании.

• Сообщение по теме: Как проверить конденсатор с помощью цифрового и аналогового мультиметра?

Использование мультиметра

В мультиметре есть два режима , которые можно использовать для проверки реле.

Режим проверки непрерывности

Основной целью этого теста является проверка непрерывности катушки.

• Установите мультиметр в режим проверки непрерывности .
• Поместите щупы мультиметра на катушку клеммы
• Если мультиметр издает звуковой сигнал (или показывает какие-либо признаки непрерывности ) , катушка электрически замкнута ( исправна ).
• Если мультиметр показывает нет звукового сигнала , катушка открыта и повреждена . Реле нужно заменить на .

Если ваш счетчик не имеет функции непрерывности или по какой-либо причине не показывает никаких признаков непрерывности, используйте второй метод .

К сожалению, если вы проверите реле, используя этот метод проверки целостности цепи, он не обнаружит витков катушки, которая была закорочена .

Режим сопротивления

Если вы решите проверить реле с помощью Омметра , вам необходимо заранее провести небольшое исследование. О номинале сопротивления катушки нужно знать из ее техпаспорта. Вы можете найти его техническое описание в Интернете, используя номер модели, обычно написанный на его защитном футляре.

Однако большую часть времени сопротивление катушки ниже 400 Ом .

• Установите мультиметр в Омметр .
• Поместите щупы на оба контакта катушки.
• Запишите сопротивление , показанное на мультиметре.

Если измеренное сопротивление соответствует сопротивлению, указанному в спецификации , катушка реле в порядке .

Если сопротивление очень низкое или очень высокое , катушка, скорее всего, имеет коротких витков или открытых соответственно.

Примечание. Силовые реле переменного тока имеют высокое сопротивление катушки (обычно более 10 кОм). Поэтому вам нужно убедиться, какой тип реле вы тестируете.

Сообщение по теме: Как проверить транзистор мультиметром (DMM+AVO)? – NPN и PNP

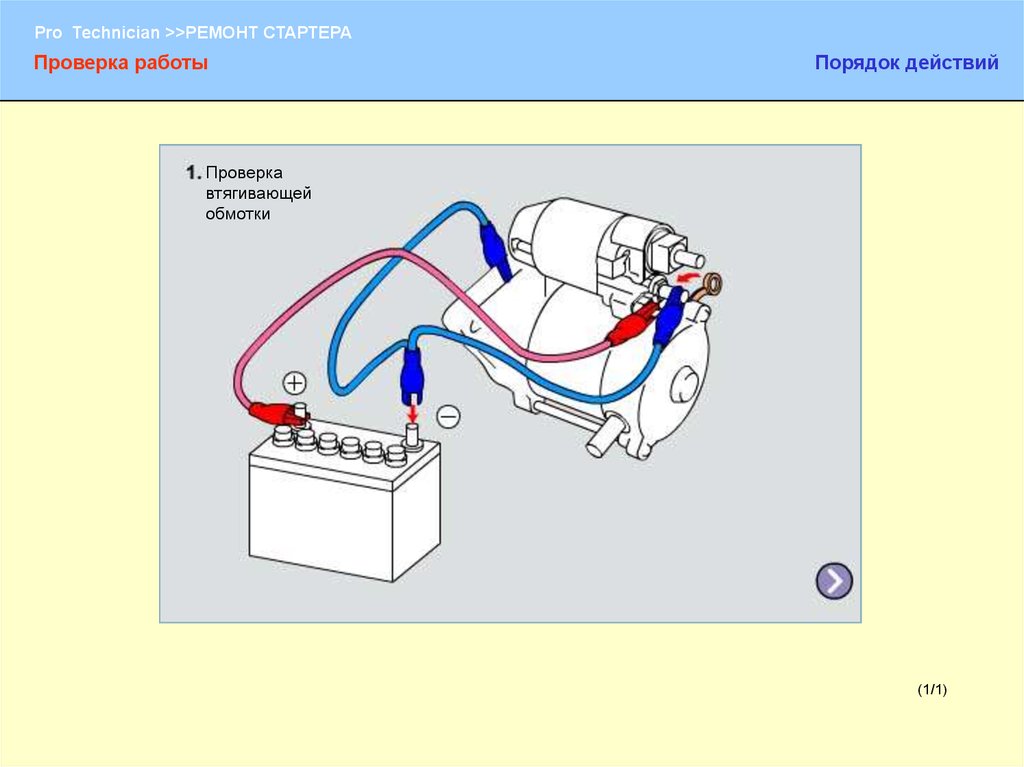

Использование источника питания (батареи)

Помните, что не используйте этот метод, если у вас нет технических навыков использования источника питания с соблюдением необходимых мер предосторожности.

• Снимите реле, если оно есть в какой-либо цепи.
• Определите клеммы катушки.
• Подсоедините аккумулятор к клеммам катушки.
• Послушайте, если вы услышите звук щелчка , как только вы подключите клеммы катушки, реле сработает
• Если он не щелкает , значит катушка открыта и повреждена . Реле необходимо заменить, так как катушка не подлежит ремонту .

НЗ (нормально замкнутый) Тест клемм:

Этот тест реле предоставляет необходимую информацию о переключении реле, чтобы убедиться, что клеммы соединяются и разъединяются во время подачи питания на катушку.

Клемма NC остается замкнутой до срабатывания реле.

• Установите мультиметр в режим непрерывности .
• Поместите один щуп на клемму NC , а другой щуп на общую клемму реле.
• Пока катушка обесточена (деактивирована), счетчик должен показывать индикацию непрерывности ( звуковой сигнал ).
• Теперь активируйте катушку с помощью источника питания, или вы можете просто вручную надавить на рычаг (якорь), нажав на тестовую кнопку (если она есть) или пальцем.
• Счетчик должен остановиться индикация непрерывности ( звуковой сигнал )

Если счетчик не подает звуковой сигнал вообще, это, вероятно, проводники внутри сломаны .

Также можно проверить с помощью омметра . Хорошее реле имеет NC сопротивление клеммы 0 Ом при деактивации и бесконечное сопротивление при активации.

• Запись по теме: Проверка электрических и электронных компонентов и устройств с помощью мультиметра

Тест клеммы НО (нормально разомкнутый):

Этот тест обеспечивает связь между общей клеммой и клеммой НО (нормально разомкнутая).

NO Клемма остается разомкнутой до срабатывания реле.

• Набор мультиметра в режим проверки непрерывности .
• Поместите щупы на NO клемма и общая клемма клемма .
• Счетчик не будет подавать звуковой сигнал или показывать какие-либо признаки непрерывности, когда реле деактивировано .
• Теперь активируйте реле или коснитесь контактов вручную, счетчик должен подать звуковой сигнал в знак непрерывности.

Если счетчик не показывает никаких признаков непрерывности , реле проводники повреждены .

Связанный пост: Как найти значение сгоревшего резистора (три удобных метода)

Как проверить твердотельное реле (ТТР)?

Проверка твердотельного реле, управляемого постоянным током

Это самый простой и точный способ проверки и устранения неполадок твердотельного реле (твердотельного реле). Чтобы проверить твердотельное реле, следуйте рисунку и шагам, приведенным ниже.

• Подключите 9 В постоянного тока в качестве управляющего напряжения ко входу и подключите переключатель к клеммам «3» и «4»
• Подсоедините лампочку мощностью 100 Вт со стороны нагрузки с напряжением 110 В или 220 В переменного тока к клеммам «1» и «2». Первая клемма «1» реле должна быть подключена к лампочке и напряжению переменного тока, а второй провод от розетки будет подключен к клемме «2», чтобы замкнуть цепь, как показано на рис. ниже.
• Теперь включите и выключите «переключатель ВКЛ/ВЫКЛ». Если лампочка включается и выключается соответственно, реле находится в хорошем состоянии, в противном случае реле повреждено, и его необходимо заменить новым.

Проверка твердотельного реле, управляемого переменным током

Операция аналогична описанной выше при проверке твердотельного реле, управляемого переменным током. Но вам придется обеспечить управляющее напряжение переменного тока вместо постоянного тока, как показано на рис. ниже.

В соответствии со схемой, приведенной ниже, если лампочка горит, когда вы замыкаете выключатель, и снова «выключается», открывая выключатель. Реле в порядке, как и ожидалось, в противном случае реле неисправно, и вы должны заменить его новым.

Связанная запись: Как определить номинал резисторов SMD

Проверка твердотельного реле в режиме проверки диодов (DMM)

Для проверки твердотельного реле с помощью цифрового мультиметра выполните следующие действия:

• Поверните ручку мультиметра в положение «Режим проверки диодов», как показано на рисунке.
