Цветовая маркировка резисторов онлайн калькулятор

Домой Калькуляторы Цветовая маркировка резисторов онлайн калькулятор

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).

Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
серебристый	—	1·10⁻² = «0,01»	10	—	—
золотой	—	1·10⁻¹ = «0,1»	5	—	—
чёрный	0	1·10⁰ = 1	—	—	—
коричневый	1	1·10¹ = «10»	1	100	1 %
красный	2	1·10² = «100»	2	50	0,1 %
оранжевый	3	1·10³ = «1000»	—	15	0,01 %
жёлтый	4	1·10⁴ = «10 000»	—	25	0,001 %
зелёный	5	1·10⁵ = «100 000»	0,5	—	—
синий	6	1·10⁶ = «1 000 000»	0,25	10	—
фиолетовый	7	1·10⁷ = «10 000 000»	0,1	5	—
серый	8	1·10⁸ = «100 000 000»	—	—	—
белый	9	1·10⁹ = «1 000 000 000»	—	1	—
отсутствует	—	—	20 %	—	—

Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Предыдущая статьяКакую ванну выбрать акриловую или чугунную

Следующая статьяСамые полезные утренние привычки, за которые организм скажет вам спасибо

Интересное:

Этот сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами.

Adblock
detector

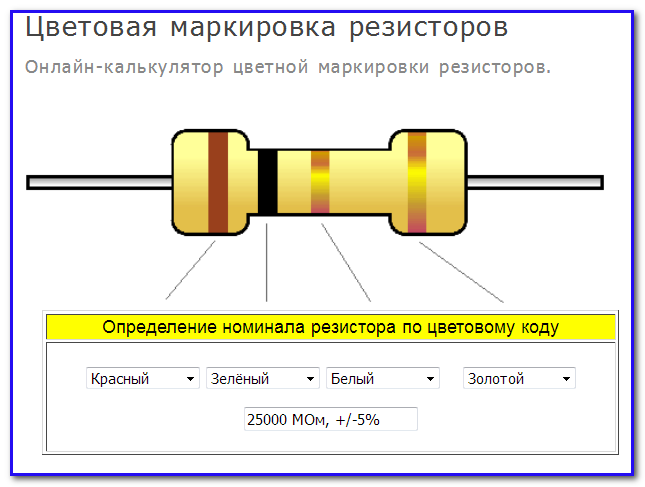

Онлайн калькулятор цветовой маркировки сопротивления резисторов

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами.

Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева.

Основная задача любого резистора – линейное преобразование силы тока (ампер) в напряжение (вольт), ограничение силы тока, ослабление источника питания и поглощение электроэнергии. Резисторы используют во всех сложных схемах и для работы сложных полупроводников. С учетом малого размера элемента нанесение читаемых буквенных или цифровых обозначений невозможно, поэтому применяется цветная маркировка. В статье мы разберем, что означают цветные точки и линии, их цвет, и объясним, как правильно подобрать резистор.

Вводные данные

Для начала обратимся к Википедии, которая дает четкое понимание, что из себя представляет любой резистор. В дословном переводе с английского термин означает сопротивление. И действительно, назначение резисторов с постоянным или переменным значение – линейное преобразование силы тока в напряжение, напряжения в силу и т.д.

Маркировочный цвет, порядок и шифрование цифровых кодов в резисторах определены ГОСТ 175-72 в соответствии с требованиями Публикации 62 Международной электротехнической комиссии. Согласно этим нормативам для идентификации применяются кольца, цвет и количество которых четко регламентированы

Полосы всегда смещены относительно одного вывода, читаются при этом как в арабской письменности — слева направо. Если размер пассивного элемента не позволяет визуально заметно обозначить начало, ширину первой полосы делают толще других приблизительно в 1,5-2 раза.

На резисторах с минимальной величиной допуска (до 10%) наносятся 5 колец, из которых:

1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
4 – множитель;
5 – максимально допустимое отклонение.

С допустимым отклонением от 10% уже четыре полосы, где:

1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
4 – множитель.

Резисторы с допуском 20% имеют только 3 полосы, где также отклонение не указано, но на коэффициент сопротивления отведено только первых 2 кольца.

Мощность резистора можно определить по его габаритам.

Нечасто, но можно встретить и 6-полосное маркирование, где:

1, 2, 3 – величина сопротивления, ед. изм. Ом;
4 – множитель;
5 – нормативный допуск;
6 — температурный коэффициент изменения

Последняя (шестая) полоса нужна для понимания того, насколько будет изменяться сопротивление, если корпус пассивного элемента начнет нагреваться.

ВИДЕО: Как работает резистор

Для чего нужны опознавательные признаки?

Самые маленькие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а диаметр – 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует 4700 Ом, но этой информации крайне недостаточно.

Цветовая маркировка резисторов гораздо более практична ввиду следующего:

наносится очень просто;
легко читаема;
содержит всю требуемую информацию о номинальных параметрах;
остается сохранной и видимой в течение всего срока работы.

Также с помощью подсчета количества полос можно определить точность параметров:

3 – погрешность 20%;
4 – 5-10%;
5-6 – 0-0,9%

Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором (в конце статьи).

Универсальная таблица:

С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.

Цвета означают разные данные – цифра отметки, множитель и допустимое отклонение.

Пример:

С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:

коричневая,
черная,
красная,
серебристая.

Напоминаем, читать полосы надо слева направо, а единица измерения Ом.

Никогда не маркируется первыми черный, золотой и белый цвета.

Расшифровка:

Первое место занимает коричневая полоса, которая обозначает одновременно цифровой символ (1) и множитель (10).
Черная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
Красная – множитель, равен 100.
Серебристая – обозначение максимально допустимое отклонение, которое здесь составляет 10%. Эти же данные можно получить путем простого подсчета количества полосок.

Как «прочитать» проволочные резисторы

К этой разновидности пассивных элементов применяется все тот же ГОСТ 175-72 и Публикация 62 МЭК, соответственно, цвета, количество полос и порядок аналогичны «бочонкам», но есть определенные нюансы:

самая широкая полоса – белая, не читается и обозначает только тип элемента;
более 4-х десятичных показателей не наносятся;
последняя в ряду полоса определяет отличительные свойства, зачастую это огнеупорность.

С учетом указанных особенностей лучше сопоставлять данные со сводной таблицей именно проволочных образцов.

Зарубежная продукция

И хотя наши стандарты полностью соответствуют международным, а Публикация 62 и вовсе является императивным стандартом, некоторые компании используют свои правила нанесения полос и выбора цвета, с которыми нужно считаться:

Philips

Имеет свой стандарт символов и цветов, согласно которым наравне с номинальными показателями, резистор передает информацию о технологии производства и характеристике компонентов.

CGW и Panasonic

Используют дополнительные цвета для обозначения дополнительных свойств пассивных элементов цепи.

В целом, все маркировки совпадают с ранее приведенными значениями и таблицами, только эти компании еще больше упростили задачу идентификации номинала. При этом резисторы взаимозаменяемы и никаких требований относительно оригинала ни Philips, ни CGW и Panasonic не выдвигают.

Для того, чтобы точно понимать, какие рабочие характеристики требуются и какие резисторы следует покупать для определенной цели, воспользуйтесь простым сервисом

Путем введения исходных данных можно получить информацию по каждому маркировочному цвету, которому соответствует определенный цифровой код.

ВИДЕО: Расчет сопротивления резистора

Онлайн-калькулятор цветового кода резистора

Ниже приведены простые шаги для чтения цветового кода 4-полосного резистор, 5-полосный резистор и 6-полосный резистор.

Прежде всего, определите все цвета на резисторах слева направо. право и последний является допуском.
Используйте таблицу цветовых кодов и представьте для них цифры.
Диапазон перед допуском является диапазоном множителя.
Запишите значения тока, чтобы получить сопротивление.

Цветные полосы на резисторе представляют его значение. Резистор — это наименьшее устройство, используемое в электронной схеме. Цветовой код на каждом резистор имеет значение. Обычно цветовые коды соответствуют цвету 4-полосного резистора. код, цветовой код 5-полосного резистора и цветовой код 6-полосного резистора.

Последний цветовой код называется допуском, а предпоследний — называется множителем, а остальные называются цифрами в системе.

Получите цифру, множитель и значение допуска каждого цветового кода в следующие разделы.

Название цвета	Цифра	Множитель	Допуск
Черный	0	1 Ом
Коричневый	1	10 Ом	±1%
Красный	2	100 Ом	±2%
Оранжевый	3	1 кОм
Желтый	4	10 кОм
Зеленый	5	100 кОм	±0,5%
Синий	6	1 МОм	±0,25%
Фиолетовый	7	10 МОм	±0,1%
Серый	8	100 МОм	±0,05%
Белый	9	1 ГОм
Золото		0,1 Ом	±5%
Серебро		0,01 Ом	±10%

Четырехполосный резистор Цветовой код

Цветовой код 4-полосного резистора состоит из 2 цифр, 1 множителя и 1 толерантность.

Формула для расчета сопротивления четырехполосного резистора:

R = множитель x [(цифра1 x 10) + цифра2] ± допуск

5-полосный резистор Цветовой код

Цветовой код 5-полосного резистора состоит из 3 цифр, 1 множителя и 1 толерантность в конце концов.

Формула для определения сопротивления 5-полосной системы:

R = множитель x [(цифра 1 x 100) + (цифра 2 x 10) + цифра 3] ± терпимость

6-полосный резистор Цветовой код

Имеет 6 цветов. Он такой же, как 5-полосный резистор, но имеет температурный коэффициент. Последний – температурный коэффициент.

Пример

Вопрос: Найдите сопротивление резистора, имеющего цвет последовательность красный, зеленый, синий, золотой?

Решение:

Дана последовательность цветов: красный, зеленый, синий, золотой.

Поскольку резистор имеет 4 цвета, это 4-полосный резистор

Первые две цифры — красный, зеленый, множитель — синий, допуск — золото.

Значения цветовых кодов:

красный = 2

зеленый = 5

синий = 1 МОм

золотой = ±5%

Таким образом, значение сопротивления составляет 25 МОм ±5% Physicscalc.Com имеет огромный коллекция онлайн-калькуляторов для множества понятий в физике. Изучите его и сделайте свои расчеты довольно простыми.

1. Что такое цветовой код резистора и для чего он используется?

Резисторы широко используются в электронных схемах. Резистор цветовой код используется, чтобы узнать значение сопротивления резисторов. Один должен читать цветовой код на резисторе слева направо сторона. На резисторах может быть напечатано 3, 4, 5 или 6 цветных полос.

2. Каков цветовой код резистора 10k?

Цветовой код 4-полосного резистора 10k выглядит следующим образом:

Первая полоса коричневая означает 1, вторая полоса черная означает 0 и третья полоса оранжевого цвета, а допуск может иметь любой цвет.

3. Как определить цвет резистора?

Мы можем идентифицировать цветовой код на осевых резисторах. Прочитайте цветовую гамму слева направо на резисторе, последний цвет обозначает толерантность. Используйте формулу для расчета значения сопротивления на резистор.

4. Что означают цвета на резисторе?

Как правило, резисторы имеют четыре цветные полосы. Первые три полосы цвет представляет значение сопротивления, а четвертая полоса означает толерантность. Таблица цветовых кодов резисторов
