Цветные резисторы маркировка: Калькулятор маркировки SMD резисторов

Содержание

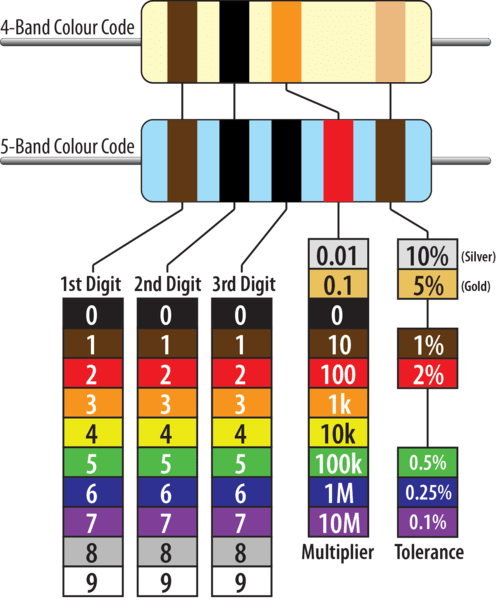

Таблицы цветовой маркировки резисторов

В данной статье речь пойдет об определении основных параметров для отечественных и зарубежных резисторов с помощью таблиц цветовой маркировки.

Чтобы запомнить цветную кодировку резисторов и других электронных компонентов, надо обратить внимание на то, что после черной полосы (0) и коричневой полосы (1) идет последовательность цветов радуги. Голубой и синий цвета в маркировке не различаются, так как цветовая маркировка резисторов изначально была разработана в англоязычных странах, где эти цвета произносятся одинаково.

Маркировка наносится цветными кольцами. Она определяется в соответствии с требованиями Публикациями 62 МЭК. Читаются маркировочные знаки слева направо.

Резисторы с величиной допуска от 0,05 до 10% выполняются пятью цветовыми кольцами: первые три кольца – определяют величину сопротивления в омах, четвертое кольцо – множитель, пятое кольцо – допуск.

Также вы можете встретить резисторы с пятью полосами, но имеющие стандартную 5 или 10% точность.

В этом случае: первые два кольца указывают на величину сопротивления в омах, третье – множитель, четвертое – точность, пятое – допуск.

Для резисторов с величиной допуска ±20% предусматривается маркировка с четырьмя цветовыми кольцами: первые три кольца – указывают на величину сопротивления в омах, четвертое кольцо – множитель.

Для резисторов с тремя цветовыми кольцами величина допуска не указывается. Для таких резисторов: первые два кольца – указывают на величину сопротивления в омах, третье кольцо – множитель.

Иногда для резисторов еще может указываться температурный коэффициент сопротивления (ТКС), в этом случае, резистор маркируется шестью цветовыми кольцами, шестое цветовое кольцо указывает на ТКС.

Особый случай использование цветовой маркировки резисторов – перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру.

Визуально мощность резистора можно определить по его размерам.

Рассмотрим на примере как определяются основные параметры резисторов в соответствии с таблицей маркировки резисторов по ГОСТ 28883-90.

Пример

Определим параметры резистора с пятью кольцами: красный, фиолетовый, черный, коричневый, зеленый, номиналы резисторов указаны в Ом.

  • первая цифра (1 — элемент) – 2;
  • вторая цифра (2 — элемент) – 7;
  • третья цифра (3 — элемент) – 0;
  • множитель – 10;
  • допуск,% – ±0,5.

Соответственно получается: 270 * 10 = 2700 Ом ±0,5% или 2,7 кОм ± 0,5%.

Ниже представлены таблицы маркировки зарубежных резисторов, таких производителей как: PHILIPS, Corning Glass Work (CGW), Panasonic, а также цветовая маркировка терморезисторов.

Для быстрого определения величины сопротивления резисторов по разным видам маркировок, можно воспользоваться программой «Резистор v2.2».

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Цветовая ? маркировка резисторов. Маркировка ? SMD резисторов цветными полосками

Автор Даниил Леонидович На чтение 6 мин. Просмотров 4.8k. Опубликовано Обновлено

Цветовая маркировка резисторов является неотъемлемой частью описания характеристик элементов. Любители и профессионалы прекрасно понимают, что назначение деталей сопротивления может быть различной. Сюда входит ограничение по току, рассеивание тепла и мощности, увеличение или сокращение времени заряда или полного разряда конденсаторов, разделение напряжений. Вышеописанные функции достигаются путем применения активного применения активного применения, которое является его основным свойством.

Так как определить номинал резистора на глаз невозможно, даже имея колоссальный опыт работы с электронным оборудованием, поэтому используют кодовую систему по цветам. Она помогает определить по таблице. Каждому инженеру еще на первых курсах института объясняют в каких справочниках нужно искать необходимую информацию. Для микроэлектроники существуют специальные классификаторы с описанием всех важных характеристик, которые может использовать в своей работе.

Что такое резистор

Резистор, как элемент микросхем и силовых сетей, получил свое название от английского слова «resistor». Оно же, в свою очередь, имеет латинские корни «resisto», что дословно переводят на русский как «сопротивляюсь». Из названия следует его назначение — сопротивляться потоку заряженных электронов.

Деталь относят к категории пассивных компонентов электрической цепи, где он понижает напряжение до расчетного уровня. В отличие от активных элементов, резистор не может самостоятельно усиливать сигналы. Согласно закону Ома и закону Киргофа напряжение понижается до величин, равным значениям напряжения, умноженного на существующее сопротивление.

В соответствии с ГОСТ на чертежах его изображают как прямоугольник. Для обозначения мощности резисторов на схеме используют специальную маркировку в виде линий и арабских цифр. Она помогает кратко указать тип и характеристику требуемого элемента.

Разновидности резисторов

Резисторы классифицируют по нескольким признакам.

Для дискретных элементов деление происходит по месту установки:

  • вводные. На монтажной плате их монтируют сквозь нее. Контакты таких узлов располагаются по аксиальному или радиальному принципу. На языке инженеров-электронщиков их называют ножками. Этот тип резисторов применяют уже очень давно. Их можно найти как на старом оборудовании, так и на современном. Они заменяют SMD-элементы, если их применение затруднено или абсолютно невозможно.
  • SMD. Представляют из себя компоненты электрической цепи без ножек. Выводы находятся на корпусе. Хотя назвать их таковым очень сложно, так как выступают они на поверхность незначительно. К преимуществам таких компонентов относят дешевизну, простоту сборки и экономию места на схеме.

Маркировка SMD резисторов ничем не отличается от вводных элементов. Она также определяется по полоскам и по цвету.

Классификация по изготовлению

Кроме типологии элементов по внешнему виду и месту установки, существует классификация по критериям производства.

Вводные компоненты сопротивления изготавливают:

  • проволочными. В качестве резистивного компонента выступает проволока, наматываемую на сердечник. С целью уменьшить паразитную индуктивность, применяют бифилярный тип намотки. Проволоку подбирают из материалов, имеющих низкий резистивный температурный коэффициент, в том числе с невысоким удельным сопротивлением;
  • металлопленочными. В качестве основного элемента сопротивления выступает металлическая пленка;
  • композитными. В состав таких элементов входят сплавы.

Внимание!

Для изготовления SMD-резисторов используют металлическую пленку.

Соответственно, деление идет на тонко и толстопленночные.

Элементы также деля на постоянные и переменные. По названию можно догадаться, что нагрузка первого остается неизменным на протяжении всего времени эксплуатации. У переменных компонентов показатель сопротивления меняют с помощью специального бегунка.

Температурный коэффициент (ТКС)

Вышеописанная классификация может считаться вспомогательной, так как она лишь указывает лишь на установку и производство. Основной и полезной для инженера считают цветовая маркировку резисторов. Она как раз указывает на номинал и технические характеристики элемента. В первую очередь их делят по способности рассеивать мощность.

Ниже представлены часто используемые компоненты цепи, мощность показана в Ваттах:

  • 0,062;
  • 0,125;
  • 0,25;
  • 0,5;
  • 1;
  • 2;
  • 3;
  • 4;
  • 5;
  • 7;
  • 10;
  • 15;
  • 20;
  • 25;
  • 50;
  • 100.

Существуют также резисторы, способные рассеивать до 1 кВт мощности. Но такие элементы используются крайне редко и только в специализированном оборудовании.

Этот показатель очень важен при проектировании электронных систем. В зависимости от назначения от на схеме и условий эксплуатации способность к рассеиванию не должна стать причиной разрушения как самого элемента, так и соседних с ним узлов. Во время работы резистор должен не только разогреться, но также отдать излишки тепла во внешнюю среду.

Размеры SMD резисторов и их мощность

SMD-резисторы устанавливаются на поверхности печатной платы и обладают номиналом рассеиваемой мощности от 0,062 до 1 Вт. По своим характеристикам они уступают вводным, но и применяются они в менее агрессивных условиях. Устанавливаются они только на платы микросхем и работают с минимальными значениями вольтажа и силы тока.

Маркировка по номиналам

Резисторы производят под разные номинальные значения. Существует шесть стандартизированных рядов:

  • Е6;
  • Е12;
  • Е24;
  • Е48;
  • Е96;
  • Е192.

Цифры после литеры «Е» в названии ее ряда указывает на количество номиналов в десятичном интервале. То есть показатель умножается на десять со степенью n. Это целое число с отрицательным или положительным значением. Каждый ряд имеет свои характеристики допустимых отклонений, выраженных в процентах.

Резисторы с тремя полосками

Две первых полоски указывают на расчетное значение сопротивления. Третья полоска показывает множитель числа десять, на которое умножается первый показатель. Точность таких элементов не превышает 20%.

Резисторы с четырьмя полосками

Аналогично предыдущему элементу первые полосы означают число сопротивления, третья — множитель, четвертая — точность. Показатели, которым соответствуют цвета находятся в справочной таблице.

Резисторы с пятью полосками

В отличие от предыдущих двух изделий, на число сопротивления указывают три полоски, четвертая означает степень для множителя 10 и шестая процентную точность.

Резисторы с шестью полосками

Резисторы с шестью полосками обладают повышенной точностью: первые три полоски указывают на номинал сопротивления, четвертая представляет степень для множителя, пятая — погрешность в процентах, и шестая на тепловую мощность.

Погрешность

Маркировка с четырьмя-пятью полосами для выводных резисторов стала уже традиционной. Она указывает на точность. Чем больше полос, тем выше этот показатель. SMD-резисторы для поверхностного монтажа на плате с допусками на 2, 5 и 10 процентов обозначаются цифрами. Первый порядок цифр необходимо умножить на десять в третьей степени.

Буква «R» указывает на точку десятичной дроби. Например, маркировка R473 показывает, что 0,47 необходимо умножить на десять в третьей степени, что в сумме составит 470 Ом. Остальные две цифры и букву применяют для обозначения типоразмеров. Буква указывает на показатель степени десятки.

Резисторы являются одним из важных компонентов печатной платы. Они не только понижают напряжение и ток, а также рассеивают тепло. Каждый компонент имеет цветные полоски, соответствующие их номинальным характеристикам.

Маркировка резисторов: цветовая, кодовая — RadioRadar

Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения


   Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

СопротивлениеДопускПримеры обозначения
МножительКодДопуск,
%
КодПолное
обозначение
Код
1K(E)±0,1В(Ж)3,9 Ом±5%3R9J
±0,25С(У)215 Ом±2%215RG
103К(К)±0,5D(Д)1 кОм±5%1KOJ
±1F(P)12,4 кОМ±1%12К4F
106М(М)±2G(Л)10 кОм±5%10KJ
±5J(И)100 кОм±5М10J
109G(Г)±10К(С)2,2 МОм±10%2М2К
±20М(В)6,8 ГОм±20%6G8M
1012T(T)±30N(Ф)1 ТОм±20%1ТОМ

   Примечание: В скобках указано старое обозначение.

   Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.




Рис. 1 Маркировка резисторов отечественного производства.



Таблица 2

Цвет знакаНоминальное сопротивление,
Ом
Допуск,
%
ТКС
[ppm/°C]
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10-2±10
Золотистый10-1±5
Черный 001
Коричневый11110±1100
Красный222102±250
Оранжевый333103 15
Желтый44410425
Зеленый5551050,5
Голубой666106±0,2510
Фиолетовый777107±0,15
Серый888108±0,05
Белый999109 1

Цветовая маркировка резисторов фирмы «PHILIPS»


   Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Маркировка резисторов фирмы «PHILIPS»

Таблица 3

Цвет знакаНоминальное сопротивление,
Ом
Допуск,
%
ТКС
[ppm/°C]
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10-2±10
Золотистый10-1±5
Черный 001
Коричневый11110±1100
Красный222102±250
Оранжевый333103 15
Желтый44410425
Зеленый5551050,5
Голубой666106±0,25
Фиолетовый777107±0,1
Серый888108
Белый999

Нестандартная цветовая маркировка резисторов


   Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Рис. 4
Цветовая маркировка резисторов — нестандартная.

Кодовая маркировка отечественных резисторов


   В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Рис. 5
Кодовая маркировка.

   Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Рис. 6
Дополнительная информация о типе резистора.

Перемычки и резисторы с «нулевым» сопротивлением


   Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Рис. 7
Перемычки и резисторы с нулевым сопротивлением.

Маркировка резисторов прецинзионных высокостабильных фирмы «PANASONIC»


Рис. 8
Кодовая маркировка резисторов фирмы «PANASONIC»

Маркировка резисторов фирмы «PHILIPS»


   Фирма «PHILIPS»кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

   Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Последний символНоминал резистора
1100…976 Ом
21…9,76 кОм
310…97,6 кОм
4100…976 кОм
51…9,76 МОм
610…68 МОм
70,1…0,976 Ом
81…9,76 Ом
910…97,6 Ом
00 Ом
R1…91 Ом



Рис. 9
Маркировка резисторов фирмы «PHILIPS»

   Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Маркировка резисторов фирмы «BOURNS»


Рис. 10
А.Маркировка 3 цифрами

   Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В.Маркировка резисторов 4 цифрами

   Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

   Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

КодЗначениеКодЗначениеКодЗначениеКодЗначение
01100251784931673562
02102261825032474576
03105271875133275590
04107281915234076604
05110291965334877619
06113302005435778634
07115312055536579649
08118322105637480665
09121332155738381681
10124342215839282698
11127352265940283715
12130362326041284732
13133372376142285750
14137382436243286768
15140392496344287787
16143402556445388806
17147412616546489825
18150422676647590845
19154432746748791866
20158442806849992887
21162452876951193909
22165462947052394931
23169473017153695953
24174483097254996976

   Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Декодер цветовой маркировки резисторов

Общие положения

В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных колец. Каждому цветному кольцу соответствует определенный цифровой код. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС). Цветная маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Первая полоса при этом — ближайшая к выводу резистора. Если из-за малого размера резистора цветную маркировку нельзя сдвинуть к одному из выводов, то первый знак делается полосой с шириной приблизительно вдвое большей, чем остальные. Цветовая маркировка резисторов зарубежных производителей, которые имеют наибольшее распространение в нашей стране, состоит чаще всего из четырех цветовых колец. Сопротивление резистора определяют по первым трем кольцам. Первые два кольца — это цифры, а третье кольцо — множитель. Четвертое кольцо представляет допустимое отклонение сопротивления резистора от его номинального значения.

Цветовая маркировка резисторов с 3 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 4 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 5 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов с 6 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов — онлайн калькулятор

определение мощности и сопротивления по цветовой маркировке

Наиболее популярной деталью для электронных схем является резистор – пассивный элемент, основным параметром которого является сопротивление протекающему току. Единица измерения – Ом.

Промаркированные резисторы

Резисторы могут быть фиксированными и регулируемыми (потенциометры). В эту группу включаются также фоторезисторы, варисторы и термисторы, в которых сопротивление определяется освещением, напряжением или температурой.

Фиксированные резисторы изготавливаются по разным технологиям. Наиболее популярные:

  • слоистые;
  • объемные;
  • проволочные.

Определение сопротивления

Производители дают только самые важные параметры в определении резистивных элементов:

  • номинальное сопротивление;
  • допуск, выраженный в процентах, соответствующих классу точности;
  • номинальная мощность.

Как определить сопротивление резистора, зависит от системы кодирования. В случае небольших элементов, где нет места, используется кодовая маркировка резисторов: символы из чисел и букв или цветные полосы. Отметки цветом применяются еще потому, что цифры легко стираются, такую надпись часто труднее разобрать.

Маркировка из букв и цифр

Буквенное кодирование предусматривает два стандарта:

  1. Обозначение резисторов в системе IEK. Для множителя используют букву: R = 1, K = 1000, M = 1000000;
  2. В стандарте MIL третья цифра обозначает коэффициент, на который умножаются два первых числа.

Примеры, как узнать сопротивление резистора в разных системах:

  1. R47 – IEK, R47 –MIL, номинал резистора – 0,47 Ом;
  2. 6R8 – IEK, 6R8 – MIL, R = 6,8 Ом;
  3. 27R – IEK, 270 – MIL, говорит о значении номинального сопротивления 27 Ом;
  4. 820R, K82 – IEK, 821 – MIL, R = 820 Ом;
  5. 47K – IEK, 473 – MIL, R = 47 кОм;
  6. 100R – IEK, 101 – MIL, R = 100 Ом;
  7. 2M7 – IEK, 275 – MIL, R = 2,7 мОм;
  8. 56М – IEK, 566 – MIL, R = 56 мОм.

Цветовое кодирование

Более распространенным способом кодирования является цветовая маркировка резисторов. Все расшифровки содержатся в публикуемых таблицах.

Международную систему цветных кодов приняли много лет назад, как простой и максимально быстрый способ определения омического значения резистора вне зависимости от его размера.

Схема чтения кода резистора

Важно! Маркировка всегда читается по одной полосе поочередно, начиная от левого конца детали. Каждый цвет ассоциируется с числом, соответствующим ему в таблице.

Элемент идентифицируется цветными полосками: от 3-х до 6-ти. Определение номинала резистора по цветовой маркировке зависит от числа полос:

  1. Три полоски. Первые две – значения сопротивления резистора, третья – коэффициент, на который умножаются цифры, определяемые двумя кольцами. Допуск для таких деталей имеет общую величину 20%;
  2. Четырехполосный код. Номинал резистора считывается по цветам аналогично, четвертая полоса означает допуск. Четырехдиапазонный вариант является самым распространенным. Если четвертой отметки нет, он превращается в трехдиапазонный, где сопротивление неизменное, но погрешность 20%;
  3. Резистор с пятью полосами. Относится к точным элементам. Первые три столбца – сопротивление, четвертый – множительный коэффициент, 5-й – допуск. К примеру, красный, желтый, зеленый, синий – R = 24 x 10 = 240 Ом, ± 0,25%;
  4. Шестиполосный код используется для высокоточных деталей. Пять полос расшифровываются, как и ранее, шестая указывает температурный коэффициент (ppm/° C). Этот показатель важен для некоторых схем. Коэффициент сообщает, на сколько процентов варьируется сопротивление при температурных изменениях в 1° C. Значение ТКС может указываться в ppm/К.

По цветной маркировке нельзя узнать о мощности, которую будет рассеивать элемент. Можно классифицировать резисторы по мощности, исходя из размера детали. Коммерческие резисторы рассеивают 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт и т. д. Больший размер элемента говорит о большей рассеиваемой мощности.

Для чего служат допуски

Чем меньше значение допуска, тем ближе сопротивление к желаемому значению.

Иногда схема содержит резисторы, сопротивления которых не очень распространены, и их сложно найти на рынке. С допуском можно приблизиться к нужной величине.

Образец определения параметров резистора по цветовой маркировке

На рисунке представлен образец сопротивления. Он содержит цветовую кодировку. Если расшифровать символы, получаются следующие цифры:

  1. Данное сопротивление составляет 590 Ом с допуском 5%;
  2. Значит, можно определить максимальную и минимальную величину. Таким образом, резистор обладает любым сопротивлением между 619,5 Ом и 560, 5 Ом.

Важно! У проволочных деталей существуют некоторые различия в цветовом коде. Тип такого резистора можно узнать по первоначальному расширенному белому кольцу. Остальные кольца по цвету соответствуют стандартным обозначениям, но заключительное может указывать на повышенную сопротивляемость теплу.

Для таких деталей имеется отдельная таблица данных, в которой можно заметить другие цвета и для погрешностей.

Таблица для проволочных резисторных элементов

Отклонения от стандарта

  1. Надежность. Этот показатель встречается в виде исключения в кодах, где 5 полос, и показывает процент отказов за тысячечасовой временной промежуток;

Таблица, включающая процент отказов и допуски

  1. Одно черное кольцо. Резистор, имеющий нулевое сопротивление. Такие элементы используются для соединения трасс на печатной плате;
  2. Замена цветов. Резисторные элементы, рассчитанные на высокое напряжение, маркируются желтым на месте золотого и серым на месте серебряного. Это делают из соображений безопасности, чтобы на внешнем покрове не присутствовало частиц металла.

SMD-резисторы

Для резисторов поверхностного монтажа не используют систему цветового маркирования из-за их микроскопических размеров, но иногда кодируют цифрами. Обычно три числа соответствуют:

  • первые два – сообщают о величине сопротивления;
  • третье – коэффициент, на который она умножается.

Никаких дополнительных данных не приводится, так как невозможно вместить больше цифр.

Декодер цветовой маркировки резисторов можно найти в удобном режиме, чтобы не заниматься поиском по таблицам. Существует онлайн калькулятор, куда заносится цветная маркировка резисторов с обозначением колец, и в результате вычисляется величина сопротивления. Причем можно рассчитать, как номинал резистора, так и произвести обратную операцию: узнать по сопротивлению цветовой код.

Перед чтением кодов желательно проверить документацию производителя, если есть возможность, чтобы не было сомнений в используемом стандарте. Для контрольной проверки сопротивления служит мультиметр.

Видео

Оцените статью:

Цветовая маркировка резисторов.

В соответствии с международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. При добавлении шестой полосы, у маркировки резистора появляется температурный коэффициент сопротивления (ТКС).

Цветовая маркировка резисторов с 3-мя полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Также посчитать сопротивление для 3-х и 4-х полосных резисторов можно по формуле:

R = (10A + B)10C

Где:

  • R – сопротивление резистора в Омах.
  • A — цвет первой полосы.
  • B — цвет второй полосы.
  • C — цвет третьей полосы.

Цветовая маркировка резисторов с 4-мя полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебряного или золотого цвета, что значит допуск в 10% или 5% соответственно.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.2M&#937 (МегаОм) и допуском 10%.

Полоса 1 2 3 4
Значение 1-я цифра 2-я цифра Множитель Допуск %
(Нет полосы — +/-20%)
Серебрянный     0.01 +/-10%
Золотой     0. 1 +/-5%
Черный 0 0 1
Коричневый 1 1 10 +/-1%
Красный 2 2 100 +/-2%
Оранжевый 3 3 1000
Желтый 4 4 104
Зеленый 5 5 105 +/-0.5%
Синий 6 6 106 +/-0.25%
Фиолетовый 7 7 107 +/-0. 1%
Серый 8 8   +/-0.05%
Белый 9 9

Цветовая маркировка резисторов с 5-ю полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Также посчитать сопротивление для 5-и и 6-и полосных резисторов можно по формуле:

R = (100A + 10B + C)10D

Где:

  • R – сопротивление резистора в Омах.
  • A — цвет первой полосы.
  • B — цвет второй полосы.
  • C — цвет третьей полосы.
  • D — цвет четвертой полосы.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 6. 25К&#937 (КилоОм) и допуском 5%.

Полоса 1 2 3 4 5
Значение 1-я цифра 2-я цифра 3-я цифра Множитель Допуск %
Серебрянный       0.01 +/-10%
Золотой       0.1 +/-5%
Черный 0 0 0 1
Коричневый 1 1 1 10 +/-1%
Красный 2 2 2 100 +/-2%
Оранжевый 3 3 3 1000
Желтый 4 4 4 104
Зеленый 5 5 5 105 +/-0. 5%
Синий 6 6 6 106 +/-0.25%
Фиолетовый 7 7 7 107 +/-0.1%
Серый 8 8 8   +/-0.05%
Белый 9 9 9

Цветовая маркировка резисторов с 6-ю полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Шестая полоса означает температурный коэффициент сопротивления (ТКС). ТКС говорит о том, насколько изменяется значение сопротивления резистора с изменением температуры. Обозначается ТКС в ppm/ºC (part per million / Celsius degree). Содержание данного обозначения следующее – на сколько миллионных долей изменится сопротивление резистора, при изменении температуры в один градус.

Например, если у резистора сопротивление 1 MΩ и температурный коэффициент 50 ppm/ºC, то с изменением температуры в один градус по Цельсию, сопротивление данного резистора поменяется не больше, чем на 50Ω.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.67М&#937 (МегаОм), допуском 1% и температурным коэффициентом 100ppm/&degC.

Полоса 1 2 3 4 5 6
Значение 1-я цифра 2-я цифра 3-я цифра Множитель Допуск % Температурный Коэффициент
Серебрянный       0. 01 +/-10%
Золотой       0.1 +/-5%
Черный 0 0 0 1
Коричневый 1 1 1 10 +/-1% 100ppm/&degC;
Красный 2 2 2 100 +/-2% 50ppm/&degC;
Оранжевый 3 3 3 1000   15ppm/&degC;
Желтый 4 4 4 104   25ppm/&degC;
Зеленый 5 5 5 105 +/-0. 5%
Синий 6 6 6 106 +/-0.25% 10ppm/&degC;
Фиолетовый 7 7 7 107 +/-0.1% 5ppm/&degC;
Серый 8 8 8   +/-0.05%
Белый 9 9 9     1ppm/&degC;
Резисторы

— learn.sparkfun.com

Добавлено в избранное Любимый 46

Маркировка декодирующего резистора

Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изящества схемам), а резисторы SMD имеют свою собственную систему маркировки значений.

Расшифровка цветных полос

Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения.Большинство этих резисторов будут иметь четыре цветных полосы, окружающие резистор, хотя вы также найдете пять полосных и шесть полосных резисторов.

Четырехполосный резистор

В стандартных четырехполосных резисторах первые две полосы обозначают две старшие цифры номинала резистора. Третья полоса — это весовое значение, при котором умножает две значащие цифры на десять.

Последняя полоса указывает допуск резистора.Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не может быть доведен до совершенства, и различные производственные процессы приводят к лучшим или худшим допускам. Например, 1 кОм; резистор с допуском 5% на самом деле может быть где-то между 0,95 кОм; и 1.05кОм ;.

Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.

Пяти- и шестиполосные резисторы

Пятиполосные резисторы имеют третью полосу значащих цифр между первыми двумя полосами и полосой умножителя . Пятиполосные резисторы также имеют более широкий диапазон допусков.

Шестиполосные резисторы — это, по сути, пятиполосные резисторы с дополнительной полосой на конце, которая указывает температурный коэффициент. Это указывает на ожидаемое изменение номинала резистора при изменении температуры в градусах Цельсия. Обычно эти значения температурного коэффициента очень малы, в диапазоне ppm.

Цветные полосы резистора декодирования

При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4,7 кОм; У резистора, показанного здесь, сначала есть цветные полосы желтого и фиолетового цветов, которые имеют цифровые значения 4 и 7 (47). Третья полоса 4,7 кОм; красный, что означает, что число 47 следует умножить на 10 2 (или 100). 47 умножить на 100 — это 4700!

4.7к & Ом; резистор с четырьмя цветными полосами

Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство. Существует несколько (иногда сомнительных) мнемоник, которые помогают запомнить цветовую кодировку резистора. Хороший, который раскрывает разницу между отсутствием b и b rown:

« B ig b rown r abbits o ften y ield g reat b ig v ocal g roans w hen g igly s napped .«

Или, если вы помните «ROY G. BIV», вычтите индиго (плохой индиго, никто не помнит индиго) и добавьте черный и коричневый к передней части и серо-белый к задней части классической цветовой схемы радуги. .

Таблица кодов цветов резистора

Проблемы со зрением? Щелкните изображение для лучшего просмотра!

Калькулятор цветовой кодировки резистора

Если вы предпочитаете пропустить математику (мы не будем судить!) И просто воспользуетесь удобным калькулятором, попробуйте один из них!

Четырехполосный резистор
Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4
Значение 1 (MSV) Значение 2 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%)

Сопротивление: 1 кОм; ± 5%

Пяти- и шестиполосные резисторы
Примечание: Рассчитайте здесь свой шестиполосный резистор, но не забудьте добавить температурный коэффициент к окончательному значению резистора.
Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4 Диапазон 5
Значение 1 (MSV) Значение 2 Значение 3 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%) Коричневый (± 1%) Красный (± 2%) Зеленый (± 0.5%) Синий (± 0,25%) Фиолетовый (± 0,1%) Серый (± 0,05%)

Сопротивление: 1 кОм; ± 5%

Расшифровка маркировки для поверхностного монтажа

Резисторы SMD

, как и в корпусах 0603 или 0805, имеют собственный способ отображения своего значения. Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов — цифр или букв.

Если три символа, которые вы видите, это , все числа , вы, вероятно, смотрите на резистор с маркировкой E24 .Эти маркировки действительно имеют некоторое сходство с системой цветных полос, используемой на резисторах PTH. Первые два числа представляют первые две наиболее значимые цифры значения, последнее число представляет величину.

В приведенном выше примере резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм; (10×10 4 ), 105 будет 1M & ohm; (10×10 5 ), а 205 — 2M & Ом; (20×10 5 ). 751 — 750 Ом; (75×10 1 ) и 754 составляет 750 кОм; (75×10 4 ).

Еще одна распространенная система кодирования — E96 , и она самая загадочная из всех. Резисторы E96 будут обозначены тремя символами — двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые три цифры значения, соответствующие одному из не столь очевидных значений в этой поисковой таблице.

89 92 900

94 909

931 9009 4 205
Код Значение Код
Код Значение Код Значение Код Значение
Код Значение
Код Значение
01 100
17 147
900 49 316
65 464
81681
02 102
18 150
34 221
50 324
66 475
82 698
03 105
19 154
35 226
332
67 487
83 715
04 107
20 158
36 232
36 232
52 340
68 499
84 732
05 110
21 162
37 237 900
53 348
69 511 90 095
85 750
06 113
22 165
38 243
54 357
523
86 768
07 115
23 169
39 249
55 3652 71 536
87 787
08 118
24 174
40 255
56 370
72 549
88 8 06
09 121
25 178
41 261
57 383
73 562
825
10 124
26 182
42 267
58 392
74 576
90 845
11 127
27 187
43 274
59 402
75 590
91 866
12 130
28 191
44 280
60 412
76 604
887
133
29 196
45 287
61 422
77 619
93
14 137
30 200
46 294
62 432
78 634
94
15 140
31
47 301
63 442
79 649
95 953
16 143 9025 32 210
48 309
64 453
80 665
96 976

Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

95001
Letter Множитель Letter Множитель Letter Множитель
A 1 D 1000
Y или R 0,01 B или H 10 E 10000
X или S 0,1 C100 F 100000

Итак, резистор 01C — наш хороший друг, 10 кОм; (100×100), 01B составляет 1 кОм; (100×10), а 01D — 100 кОм.Это просто, другие коды могут быть нет. 85A на картинке выше 750 & Ом; (750×1) и 30C на самом деле 20 кОм.



← Предыдущая страница
Типы резисторов

% PDF-1.4 % 60 0 объект > endobj xref 60 121 0000000016 00000 н. 0000003178 00000 п. 0000003277 00000 н. 0000003981 00000 н. 0000004492 00000 н. 0000004959 00000 н. 0000005042 00000 н. 0000005601 00000 п. 0000006063 00000 н. 0000006577 00000 н. 0000007010 00000 п. 0000007123 00000 н. 0000007234 00000 н. 0000007747 00000 н. 0000008323 00000 н. 0000008883 00000 н. 0000009990 00000 н. 0000010689 00000 п. 0000011084 00000 п. 0000011470 00000 п. 0000012038 00000 п. 0000012561 00000 п. 0000012649 00000 п. 0000013233 00000 п. 0000013684 00000 п. 0000014672 00000 п. 0000015402 00000 п. 0000015568 00000 п. 0000016089 00000 п. 0000016908 00000 н. 0000017927 00000 п. 0000019067 00000 п. 0000022862 00000 п. 0000025213 00000 п. 0000028649 00000 п. 0000032621 00000 п. 0000036027 00000 н. 0000036061 00000 п. 0000036138 00000 п. 0000037921 00000 п. 0000038247 00000 п. 0000038311 00000 п. 0000038427 00000 п. 0000038462 00000 п. 0000038540 00000 п. 0000039382 00000 п. 0000039711 00000 п. 0000039777 00000 п. 0000039893 00000 п. 0000039928 00000 н. 0000040006 00000 п. 0000042608 00000 п. 0000042936 00000 п. 0000043002 00000 п. 0000043118 00000 п. 0000043153 00000 п. 0000043231 00000 п. 0000045057 00000 п. 0000045386 00000 п. 0000045452 00000 п. 0000045568 00000 п. 0000045603 00000 п. 0000045681 00000 п. 0000046624 00000 н. 0000046951 00000 п. 0000047017 00000 п. 0000047133 00000 п. 0000047168 00000 п. 0000047246 00000 п. 0000048673 00000 п. 0000049002 00000 п. 0000049068 00000 н. 0000049184 00000 п. 0000049219 00000 п. 0000049297 00000 п. 0000050465 00000 п. 0000050795 00000 п. 0000050861 00000 п. 0000050977 00000 п. 0000051012 00000 п. 0000051090 00000 п. 0000052815 00000 п. 0000053142 00000 п. 0000053208 00000 п. 0000053324 00000 п. 0000053413 00000 п. 0000053918 00000 п. 0000054191 00000 п. 0000054497 00000 п. 0000055565 00000 п. 0000055604 00000 п. 0000055682 00000 п. 0000055807 00000 п. 0000056076 00000 п. 0000056154 00000 п. 0000056420 00000 н. 0000056498 00000 п. 0000056764 00000 п. 0000056842 00000 п. 0000057109 00000 п. 0000057187 00000 п. 0000057452 00000 п. 0000057530 00000 п. 0000057798 00000 п. 0000057876 00000 п. 0000058142 00000 п. 0000058220 00000 п. 0000058489 00000 п. 0000060887 00000 п. 0000063285 00000 п. 0000073186 00000 п. 0000106510 00000 п. 0000108723 00000 п. 0000110936 00000 п. 0000119006 00000 н. 0000149246 00000 н. 0000151716 00000 н. 0000154186 00000 н. 0000160917 00000 н. 0000220279 00000 н. 0000002716 00000 н. трейлер ] / Назад 433753 >> startxref 0 %% EOF 180 0 объект > поток htQKBQ =} {Je * e $ t! f! Z «QK? _CKA {K5F [E ꒚ K} pw9 {

Цветовые коды резисторов и идентификация компонентов

Полосы цветового кода резистора
и идентификация других компонентов

Цветовой код резистора Обозначение

Хотя эти коды чаще всего связаны с резисторами, они также могут применяться к конденсаторам и другие компоненты.

Стандартный метод цветового кодирования резисторов использует разные цвета для обозначения каждого числа от 0 до 9: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый. На 4-полосном резисторе первые два полосы представляют собой значащие цифры. На полосах 5 и 6 первые три полосы являются значащими цифрами. Следующая полоса представляет собой множитель или «декаду». Как и в приведенном выше примере с 4 полосами, первые две полосы красные и пурпурные, представляющие 2 и 7.Третья полоса оранжевого цвета, представляющая 3, что означает 10 3 или 1000. Это дает значение 27 * 1000 или 27000 Ом. Золотая и серебряная декадные полосы делятся на степень 10, что позволяет использовать значения менее 10 Ом. Резисторы 5 и 6 диапазонов работают точно так же, как резисторы 4 диапазона. Они просто добавляют еще одну значащую цифру. Полоса после декады — это терпимость. Это говорит о том, насколько точно сопротивление по сравнению с его спецификацией. 4-полосный резистор имеет допуск на золото или 5%, что означает, что истинное значение резистора может составлять 5%. более или менее 27000 Ом, допустимые значения от 25650 до 28350 Ом.Последняя полоса на 6-полосном резисторе — это температурный коэффициент резистора, измеряемый в PPM / C или частей на миллион на градус Цельсия. Коричневые (100 PPM / C) наиболее популярны и подходят для большинства разумный температурный режим. Остальные специально разработаны для критических температурных приложений.

Буквенно-цифровой код идентификации

Поскольку размеры резисторов и других компонентов уменьшаются или меняют форму, это становится сложно уместить все цветные полосы на резисторе.Следовательно, более простая буквенно-цифровая система кодирования используется. В этом методе используются три числа, иногда за которыми следует одна буква. Цифры представляют то же, что и первые три полосы на 4-полосном резисторе. В вышеупомянутой сети SIL 4 и 7 являются значащие цифры, а 3 — декада, что дает 47 x 1000 или 47000 Ом. Буква после цифр это терпимость. Различные представления: M = ± 20%, K = ± 10%, J = ± 5%, G = ± 2%, F = ± 1%.

Соглашение об именах

Чтобы упростить запись больших номиналов резисторов, сокращения K и M используются для одной тысячи и один миллион.Чтобы сохранить стандарт соглашения, R используется для представления 0. Из-за проблем с просмотром десятичная точка в некоторых печатных текстах, 3 буквы: K M или R используются вместо десятичной точки. Таким образом, резистор 2700 Ом записывается как 2K7, а резистор 6,8 Ом записывается как 6R8.

Серия E12

Они идентифицируют ряд резисторов, которые известны как «предпочтительные значения». В линейке E12 есть являются 12 «предпочтительными» или «основными» значениями резисторов, а все остальные — просто десятки значений этих значений:

1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8 и 8.2

В таблице ниже перечислены все номиналы резисторов из диапазона предпочтительных значений E12. Вы заметите что есть 12 строк, содержащих основные значения резисторов, а в столбцах указаны декады их значения. В этот диапазон обычно входят стандартные углеродные пленочные резисторы, которые легко доступны при значениях выше 10 МОм — 10 МОм (10 миллионов Ом)

нет данных 900 180K 6R8
1R0 10R 100R 1K0 10K 100K 1M0 10M
1R2 12R 120R 1K2 12K
1R5 15R 150R 1K5 15K 150K 1M5 нет данных
1R8 18R 180R 1K8 1M8 нет данных
2R2 22R 220R 2K2 22K 220K 2M2 нет
2R7 27R 2K7 27K 270K 2M7 нет данных
3R3 33R 330R 3K3 33K 330K 3M3 нет данных
3R9 39R 390R 3K9 39K 390K 3M9 нет
4R7 47 470R 4K7 47K 470K 4M7 нет данных
5R6 56R 560R 5K6 56K 56OK 5M6103
5M6103
68R 680R 6K8 68K 680K 6M8 н / д
8R2 82R 820R 8K2 82K 82OK2 82K 82OM / а

Серия E24

Диапазон предпочтительных значений E24 включает все значения E12 плюс еще 12 для включения подбор более точных сопротивлений.В диапазоне E24 предпочтительные значения:

1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2 и 9.1

В таблице ниже перечислены все номиналы резисторов из диапазона предпочтительных значений E24. Вы заметите что есть 24 строки, содержащие основные значения резисторов, и столбцы в правом списке их десятилетние значения. Этот диапазон обычно охватывает металлопленочные резисторы, которые легко доступны в значениях выше 1 МОм — 1M0.

3 110K 900 90

3 нет5

3 нет5

56R Есть также таблицы E48 и E96, в которых есть еще больше значений.Резисторы в этих группы менее распространены и, как правило, имеют лучший рейтинг переносимости.

В таблице ниже показаны цветовые коды для предпочтительных значений E12 и E24. Обратите внимание, как первые два цвета в каждой строке одинаковы, и последний цвет в каждом столбце одинаков. Каждый столбец — декада, и каждая строка в этом столбце представляет собой отдельное значение E24.

Термисторная технология, типы и применение »Электроника

Термистор — это простое устройство, сопротивление которого изменяется в зависимости от температуры.Это можно использовать для многих целей.


Resistor Tutorial:

Обзор резисторов Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


Название термистор является сокращением слов термический резистор.По сути, это термочувствительный резистор, дающий изменение сопротивления при изменении температуры.

Термисторы

можно использовать по-разному, позволяя температуре среды, окружающей устройство, или самому устройству изменять его сопротивление. Затем это может быть обнаружено оборудованием и использовано для всего, от широкого измерения температуры до устройств защиты от перегрузки и многих других идей.

Термисторы

используются во многих схемах и оборудовании, обеспечивая простой и экономичный, но эффективный метод измерения температуры.

Обозначение цепи термистора

Термистор распознается в цепях по собственному символу цепи. В условном обозначении термисторной цепи в качестве основы используется стандартный прямоугольник резистора, через который проходит диагональная линия с небольшим вертикальным сечением.

Обозначение цепи термистора

Показанное выше обозначение схемы является наиболее распространенным. Можно увидеть и другие типы, но, как правило, они следуют аналогичному подходу — обычно с использованием старого символа резистора в виде зигзагообразной линии в качестве основы с той же линией, проходящей через него, что и для более обычного прямоугольного резистора.

Типы термисторов

Термисторы можно разделить на разные типы термисторов несколькими способами. Первый зависит от того, как они реагируют на тепло. Некоторые увеличивают свое сопротивление с повышением температуры, тогда как другие демонстрируют падение сопротивления.

Чтобы расширить эту идею, можно использовать очень упрощенное уравнение кривой термистора:

Где
ΔR = изменение сопротивления.
ΔT = изменение температуры.
k = температурный коэффициент сопротивления первого порядка.

В большинстве случаев зависимость между температурой и сопротивлением нелинейна, но при небольших изменениях можно предположить линейную зависимость.

Для некоторых термисторов значение k положительно, тогда как для других — отрицательно, и, соответственно, термисторы можно классифицировать в соответствии с этим аспектом их характеристик.

  • Отрицательный температурный коэффициент (термистор NTC) Этот тип термистора имеет свойство, при котором сопротивление уменьшается с увеличением температуры, т.е.е. k отрицательно. Термин термистор NTC широко используется в технических описаниях и данных о компонентах.
  • Положительный температурный коэффициент (термистор PTC) Этот тип имеет свойство, при котором сопротивление увеличивается с увеличением температуры, то есть значение k является положительным.

Помимо характера изменения сопротивления, термисторы также можно разделить на категории в зависимости от типа используемого материала.Обычно используют один из двух материалов:

  • Металлические соединения, включая оксиды и т. Д.
  • Монокристаллические полупроводники

Как впервые были разработаны термисторы

Еще в девятнадцатом веке люди смогли продемонстрировать изменение резистора в зависимости от температуры. Их использовали по-разному, но многие из них имеют сравнительно небольшие отклонения даже в большом диапазоне температур.Термисторы обычно подразумевают использование полупроводников, и они обеспечивают гораздо большее изменение сопротивления при заданном изменении температуры.

Из двух типов материалов, используемых для термисторов, металлические соединения были открыты первыми. Отрицательный температурный коэффициент наблюдал Фарадей в 1833 году, когда он измерял изменение сопротивления сульфида серебра в зависимости от температуры. Однако только в 1940-х годах оксиды металлов стали коммерчески доступными.

В рамках работ, которые были предприняты в области полупроводниковых материалов после Второй мировой войны, были изучены термисторы из кристаллического германия, а позже были исследованы кремниевые термисторы.

Хотя существует два типа термисторов, металлические оксиды и полупроводниковые, они охватывают разные диапазоны температур и, таким образом, не конкурируют друг с другом.

Структура и состав термистора

Термисторы

бывают разных форм и размеров, и они изготавливаются из различных материалов в зависимости от их предполагаемого применения и диапазона температур, в котором они должны работать. По своей физической форме они могут представлять собой плоские диски для применений, где им необходимо соприкасаться с плоской поверхностью.Однако они также могут быть выполнены в форме шариков или даже стержней для использования в датчиках температуры. Фактически, фактическая форма термистора очень зависит от требований к применению.

Металлооксидные термисторы обычно используются для температур в диапазоне 200-700 К. Эти термисторы изготавливаются из мелкодисперсного порошка материала, который сжимается и спекается при высокой температуре. Чаще всего для изготовления этих термисторов используются оксид марганца, оксид никеля, оксид кобальта, оксид меди и оксид железа.

Полупроводниковые термисторы используются для гораздо более низких температур. Германиевые термисторы более широко используются, чем их кремниевые аналоги, и используются при температурах ниже 100 К, то есть в пределах 100 градусов от абсолютного нуля. Кремниевые термисторы можно использовать при температуре до 250 ° К. Выше этой температуры устанавливается положительный температурный коэффициент. Сам термистор сделан из монокристалла, который был легирован до уровня 10 16 — 10 17 на кубический сантиметр.

Применения термистора

Существует множество различных применений термисторов — они используются во многих приложениях. Они предоставляют очень дешевые, но эффективные элементы в схемах и поэтому очень привлекательны в использовании. Фактические применения зависят от того, имеет ли термистор положительный или отрицательный температурный коэффициент.

  • Области применения термисторов с отрицательным температурным коэффициентом:
    • Термометры для очень низких температур: Они используются в качестве термометров сопротивления при измерениях очень низких температур.
    • Цифровые термостаты: Эти термисторы также широко используются в современных цифровых термостатах.
    • Мониторы батарейного блока: Термисторы NTC также используются для контроля температуры батарейных блоков во время зарядки. Поскольку современные батареи, такие как литий-ионные, очень чувствительны к перезарядке, температура очень хорошо показывает состояние зарядки и время завершения цикла зарядки.
    • Устройства защиты от броска: Термисторы NTC могут использоваться в качестве устройств ограничения пускового тока в цепях питания. Первоначально они имеют более высокое сопротивление, что предотвращает протекание больших токов при включении, а затем нагреваются и становятся намного более низкими, что позволяет протекать большему току во время нормальной работы. Эти термисторы обычно намного больше, чем термисторы измерительного типа, и специально предназначены для этого применения.

  • Применения термисторов с положительным температурным коэффициентом:
    • Устройства ограничения тока: Термисторы PTC могут использоваться в качестве устройств ограничения тока в электронных схемах, где они могут использоваться как альтернатива предохранителям.Ток, протекающий через устройство в нормальных условиях, вызывает небольшой нагрев, который не вызывает каких-либо нежелательных эффектов. Однако, если ток большой, он вызывает больше тепла, которое устройство не сможет передать в окружающую среду, и сопротивление возрастет. В свою очередь, это приводит к большему тепловыделению в результате эффекта положительной обратной связи. По мере увеличения сопротивления ток падает, тем самым защищая устройство.

Термисторы могут использоваться в самых разных областях.Они представляют собой простой, надежный и недорогой метод измерения температуры. Как таковые, они могут быть найдены в большом количестве устройств от пожарной сигнализации до термостатов. Хотя они могут использоваться сами по себе, они могут также использоваться как часть моста Уитстона для обеспечения более высокой степени точности.

Другое применение термистора — устройства компенсации температуры. Большинство резисторов имеют положительный температурный коэффициент, их сопротивление увеличивается с повышением температуры. В приложениях, где требуется стабильность, в цепь можно включить термистор с отрицательным температурным коэффициентом, чтобы противодействовать влиянию компонентов с положительным температурным коэффициентом.

Технические характеристики термистора

Хотя термисторы имеют базовые характеристики сопротивления, другие параметры, такие как температурный коэффициент, очень важны.

Параметры, указанные в технических паспортах, включают базовое сопротивление, допуск на основное сопротивление, допуск на коэффициент теплового рассеяния, максимальную рассеиваемую мощность и диапазон рабочих температур.

Термисторы — это очень полезная форма резистора, которая может использоваться для определения температуры.Обычно может использоваться для регулирования температуры, в схемах защиты и множеством других способов. Их можно использовать в пожарных извещателях, поскольку они очень быстро реагируют на нагрев и представляют собой надежный компонент для этого типа приложений и многих других.

Другие электронные компоненты:
резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор FET Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Маркировка IEC для резисторов Цветовой код

IEC также определяет, как производители должны маркировать номиналы резисторов и конденсаторов в стандарте IEC 60062. Цвета, используемые на резисторах с фиксированными выводами, показаны ниже:

Цветовая маркировка выводных резисторов

Цветовой код сопротивления состоит из трех или четырех цветных полос, за которыми следует полоса, обозначающая допуск.Полоса температурных коэффициентов, если таковая имеется, находится справа от полосы допуска и обычно представляет собой широкую полосу, расположенную на торцевой крышке.

Цветовой код сопротивления включает первые две или три значащие цифры значения сопротивления (в омах), за которыми следует множитель. Это коэффициент, на который необходимо умножить значащую цифру, чтобы найти фактическое значение сопротивления. (т.е. количество нулей, добавляемых после значащих цифр).

Представление двух или трех значащих цифр зависит от допуска: для ± 5% и более требуется два диапазона; ± 2% и меньше требует трех полос.Значимые числа относятся к первым двум или трем цифрам значения сопротивления стандартной серии значений за декаду в соответствии с IEC 60063, как указано в соответствующих таблицах данных и показано в таблице ниже.

Используемые цвета и их основные числовые значения признаны на международном уровне для любой цветовой кодировки, используемой в электронике, не только для резисторов, но и для некоторых конденсаторов, диодов, кабелей и других элементов.

Цвета легко запомнить: черный — это отсутствие какого-либо цвета и, следовательно, отсутствие какого-либо количества, 0.Белый (свет) состоит из всех цветов, поэтому представляет собой наибольшее число — 9. Между ними есть цвета радуги: красный, оранжевый, желтый, зеленый, синий и фиолетовый. Они занимают числа от 2 до 7. Цвет между черным и красным будет коричневым, имеющим номер 1. Цвет, промежуточный между фиолетовым и белым, — серый, который представляет собой число 8.

Когда резисторы обозначены на схемах, например схемах, IEC 60062 требует, чтобы значащие цифры были напечатаны как таковые, но десятичная точка заменяется префиксом SI множителя.Примеры такой маркировки приведены ниже:

Маркировка IEC для резисторов

Обратите внимание на то, как выражается десятичная точка, что символ ома отображается как R, а 1000 отображается как заглавная K. Использование буквы вместо десятичной точки решает проблему печати — десятичная точка в числе не всегда могут быть распечатаны четко, и альтернативный метод отображения предназначен для помощи в неправильной интерпретации значений компонентов на принципиальных схемах и списках деталей.

На принципиальных схемах и конструктивных диаграммах номер резистора или обозначение обычно имеет префикс «R». Например, R15 просто означает номер резистора 15.

Часть принципиальной схемы, на которой показаны обозначения и маркировка IEC, показана ниже:

Обратите внимание, что резистор R4 имеет значение 4,7 Ом, а резистор R12 — значение 330 Ом.

Цветовой код резисторов> ENGINEERING.com

Цветовой код резисторов
, опубликовано 20 октября 2006 г. |
Цветовой код резисторов
1R0 10R 100R 1K0 10K 100K 1M0
1R1 11R 110R 1K1 11K 1R2 12R 120R 1K2 12K 120K нет
1R3 13R 130R 1K3 13K 130K 1R5 15R 150R 1K5 15K 150K нет
1R6 16R 160R 1K6 16K 160K 1R8 18R 180R 1K8 18K 180K нет данных
2R0 20R 2 00R 2K0 20K 200K н / д
2R2 22R 220R 2K2 22K 220K нет
2R4 240R 2K4 24K 240K н / д
2R7 27R 270R 2K7 27K 270K нет
30R0 300R 3K0 30K 300K нет данных
3R3 33R 330R 3K3 33K 330K нет
3R6 360R 3K6 36K 360K н / д
3R9 39R 390R 3K9 39K 390K нет
4R3 43R 430R 4K3 43K 430K нет
4R7 47R 470R 470R 470 нет данных
5R1 51R 510R 5K1 51K 510K нет данных
5R6 56R 560R 5K6 560R 5K6 нет данных
6R2 62R 620R 6K2 62K 620K нет данных
6R8 68R 680R 68K8 680R 68K8 нет данных
7R5 75R 750R 7K5 75K 750K нет данных
8R2 82R 820R 8K2 82K 82OK нет данных
9R1 91R 910R 9K1 91K 910K нет 9007

Углеродные резисторы и углеродные пленочные резисторы слишком малы для того, чтобы на их корпусах было напечатано значение сопротивления.Поэтому для обозначения значения сопротивления используются цветные полосы.

Первая и вторая полосы представляют собой числовое значение резистора, а цвет третьей полосы определяет множитель степени десяти.Цветные полосы всегда читаются слева направо, начиная с той стороны, у которой полоса ближе к краю.
Для резисторов из углеродной композиции и углеродной пленки общие допуски составляют 5%, 10% и 20%, что означает, что фактическое значение резистора может отличаться от номинального значения на ± 5%, ± 10% и ± 20%. Если полоса золотая, это означает допуск 5%; серебро указывает допуск 10%; если полосы нет, допуск составляет 20%.
Обратите внимание, что система цветовой кодировки конденсаторов очень похожа на цветовую кодировку резисторов, за исключением пятой полосы, представляющей температурный коэффициент. Эта полоса — первая, ближайшая к одному концу конденсатора. Остальные четыре расположены в том же порядке, что и резисторы. В этом случае вторая, третья и четвертая полосы используются для определения емкости. Пятая полоса представляет собой допуск конденсатора.
В таблице ниже показан цветовой код и соответствующее значение:

Цвет

Первая полоса
Цифра

Вторая полоса
Цифра

Третий диапазон
Множитель

Четвертый диапазон
Допуск

Черный

0

0

10 0 = 1

Коричневый

1

1

10 1 = 10

1%

Красный

2

2

10 2 = 100

2%

оранжевый

3

3

10 3 = 1000

3%

Желтый

4

4

10 4 = 10000

4%

Зеленый

5

5

10 5 = 100000

Синий

6

6

10 6 = 1000000

фиолетовый

7

7

10 7 = 10000000

Серый

8

8

10 8 = 100000000

Белый

9

9

10 9 = 1000000000

Золото

5%

Серебро

10%

Нет

20%

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
