Как выбрать дифференциальный автомат
Прежде, чем говорить о выборе дифференциального автомата, следует пояснить, чем этот вопрос заслужил такую популярность. Чем хороши именно дифференциальные автоматы? Конечно, тем, что дифавтомат – это устройство, обеспечивающее линии не только защиту от токов перегрузки и сверхтоков короткого замыкания, но и защиту от токов утечки, то есть, защиту от поражения человека электрическим током.
Другими словами, одно устройство обеспечивает весь спектр необходимых защит. Это очень удобно, поскольку позволяет сэкономить пространство в распределительном щите и упростить монтаж. В некоторых случаях достигается еще и экономия денежных средств, но это относительно, поскольку качественный дифференциальный автомат может оказаться дороже, чем отдельно взятые автомат обычный и устройство защитного отключения (УЗО).
Итак, чем хорош дифавтомат, ясно. Осталось определиться с тем, как его выбрать.
1.
Фазность

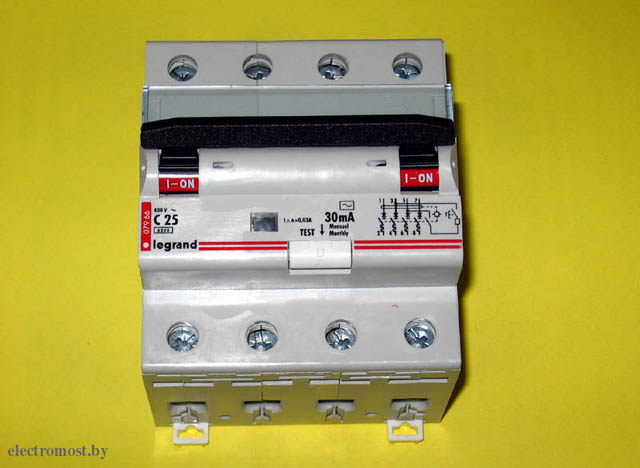

Как и любой другой аппарат защиты, дифавтомат следует выбирать, исходя из фазности сети. Трехфазные дифы имеют три полюса для подключения фаз и один полюс для нулевого рабочего проводника. Трехфазный диф по понятным причинам отличается большими габаритами и занимает шесть-семь модулей. Однофазные дифы могут занимать два-четыре модуля, в зависимости от исполнения. Однако в любом случае дифавтомат займет намного меньше места, чем обычный автомат и УЗО вместе взятые.
2. Номинальное напряжение
Хотя в общем случае промахнуться бывает трудно: три фазы – 380 вольт, а одна фаза – 220 вольт. Но все же редкие неприятные исключения бывают, и на номинальное напряжение аппарата следует обращать внимание.
3. Характеристика расцепителей и номинал автомата
Коль скоро диф – это тоже автоматический выключатель, то он, конечно, тоже имеетхарактеристику, отображаемую буквой латинского алфавита перед числом, обозначающим номинал по токовой нагрузке. Что касается бытовых сетей, то здесь традиционно самыми популярными являются автоматы характеристики С.
Например, для розеточной сети подойдет дифавтомат характеристики С16 (реже С25). Для сетей освещения используются автоматы С6 или С10. Реже применяются автоматы характеристики В. В качестве вводных общедомовых или квартирных выключателей часто используются автоматы С50, С63, С80 и С100.
4. Номинал по току утечки
Это характеристика устройства защитного отключения, имеющегося в составе дифавтомата. Номинальный ток утечки обозначается символом «дельта» и числом, указывающим собственно ток утечки с буквами mA (миллиампер).
Для защиты розеточных и осветительных сетей обычно применяются дифы с номиналом 10-30 мА. Чаще всего групповые сети защищаются аппаратами на 30 мА, а одиночные розетки – на 10 мА. Вводной дифавтомат может иметь встроенное УЗО на 100-300 мА.
5. Тип или класс встроенного УЗО
Давно известно, что существуют УЗО типа АС, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на утечки постоянного тока в устройствах, имеющих электронные преобразователи.
Все это касается и УЗО, встроенных в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машинки, желательно использовать дифавтоматы именно со встроенным УЗО типа А, поскольку тип АС может просто оказаться неэффективным.
6. Наличие/отсутствие защиты от обрыва нулевого проводника
Это очень любопытный момент. Дело в том, что для работы встроенного УЗО необходимо электрическое питание блоку дифференциальной защиты. Это питание берется именно со ввода аппарата. То есть, чтобы сработала дифференциальная защита дифавтомата, необходимо, чтобы в сети было напряжение.
Это значит, что в порядке должны быть и нулевой, и фазный рабочие проводники. При этом, если отсутствует «фаза» — тогда и бог с ним, ведь и току утечки взяться неоткуда. Иное дело, если оборван ноль. Тогда оставшаяся «фаза» может стать причиной утечки, а встроенное УЗО уже не сработает по причине отсутствия электропитания.
Чтобы подобное явление было исключено, некоторые дифавтоматы имеют в своем составе блок защиты от обрыва нулевого проводника, который по своей сути является реле напряжения, чьи контакты работают на размыкание.
Если такого блока в составе дифа нет, то имеются все резоны самостоятельно установить на вводе реле напряжения для контроля над ситуацией.
7. Производитель дифавтомата
Сколь ни было бы сильным желание сэкономить, все же от приобретения дифов сомнительного происхождения лучше воздержаться. Хорошо известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже и автоматами-то не являлись: не имели никаких расцепителей, кроме механического ручного.
Совершенно логично, что есть возможность приобретения и дифавтомата аналогичной конструкции. А ведь диф – это аппарат, функции которого зачастую никак не дублируются. То есть, безопасность электросети в целом остается на совести именно дифа. И он просто обязан быть качественным. Конкретных указаний по маркам и брендам давать не будем, но лучше все же приобретать аппараты в проверенных магазинах и не кидаться на чрезмерно низкие цены.
8. Общие указания
Каждый дифавтомат имеет в своем составе кнопку «тест», позволяющую проверить ее работоспособность, создав намеренную утечку тока.
После установки аппарата всегда будет нелишним выполнить небольшую проверку, воспользовавшись этой кнопкой.
Кроме этого, следует помнить, что далеко не каждая линия в обязательном порядке подлежит оснащению дифференциальной защитой. Чаще всего дифавтоматы ставятся на кабельные линии штепсельных розеток, а также на общий ввод в противопожарных целях. Линии освещения и питания электрической плиты зачастую не оснащаются дифференциальной защитой.
Не то, чтобы это можно было воспринимать как руководство не ставить дифавтоматы на эти линии. Но можно принять во внимание и, например, при отсутствии достаточного места в щите, воспользоваться простыми автоматическими выключателями для сети освещения и кабельной линии электрической плиты.
Дифавтоматы, также как и УЗО, рекомендуются к установке в сетях, имеющих в своем составе защитный нулевой проводник РЕ. Это требование ПУЭ.
В случае отсутствия защитного заземления сама защита от токов утечки может оказаться недостаточно эффективной и не спасти человека от поражения электрическим током.
Дифавтоматы и УЗО важно не только правильно выбрать, но и без ошибок подключить. О том как это правильно сделать описано в этой статье:
Схемы подключения УЗО и дифференциальных автоматов.
Среди защитных устройств в домашней электропроводке все большей популярностью пользуются устройства защитного отключения (УЗО) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами конструкций для использования в однофазных и трехфазных схемах электроснабжения. Все эти устройства имеют общий алгоритм работы.
Принципы работы.
По большому счету отличие УЗО от дифференциального автомата состоит в отсутствии в схеме автоматического выключателя, реагирующего на превышение токов нагрузки. Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием данной функции.
Для защиты от коротких замыканий и недопустимых нагрузок в ней требуется устанавливать дополнительную токовую защиту.
Общим же элементом этих защит является схема, основанная на сравнении векторов токов, входящих в устройство и выходящих из него, которая при отклонениях от установленных предельных величин отключает электрооборудование.
Элементная база, на которой работает эта схема, может быть разной, к примеру, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный автомат к электрической сети рассмотрим первый вариант конструкции для упрощенной однофазной сети.
Внутренние элементы статических приборов работают по такому же алгоритму. Поэтому их подключение совершенно аналогичное.
Режим нормального электроснабжения
При включении УЗО под нагрузку через его тоководы, вмонтированные внутрь тороидального магнитопровода, протекает ток нагрузки. Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Ток I1, входящий по фазному тоководу L1 будет соответствовать по величине значению выходящего из магнитопровода тока I2 и одновременно направлен в противоположную сторону.
При этом магнитные потоки ФL и ФN, образованные от токов фаз и нуля, тоже будут равны по величине и противоположны по направлению.
Во время прохождения по магнитопроводу магнитные потоки складываются в нем, взаимно уничтожая друг друга. Суммарный магнитный поток магнитопровода Фс равен нулю.
Описанный вариант рассматривает работу идеального устройства, которые существуют только в теории. На практике же всегда проявляется какой-то небаланс соотношений Ф1 и Ф2, но он очень маленький и не оказывает влияния на работу схемы.
Режим возникновения тока утечки
В случае нарушения изоляции часть потенциала фазы станет стекать на землю, образуя ток утечки Iут. На эту же величину снизится значение тока в нулевом проводнике I2. Он сформирует меньший магнитный поток ФN.
При сложении магнитных потоков внутри магнитопровода возникнет превышение потока Ф1 над Ф2. Суммарный поток Фс сразу же увеличится и наведет в намотанной вокруг него катушки ЭДС.
Под ее действием в замкнутом контуре катушки возникнет ток ΔI, пропорциональный току утечки.
В случае превышения им значения, выставленной пользователем уставки, произойдет срабатывание электромагнита, выводящего из зацепления защелку встроенного в устройство расцепителя, который сработает и снимет напряжение со всей защищаемой зоны.
Режим отключения электроснабжения.
Как видим, вся работа защит на отключение происходит в автоматическом режиме. Но для того чтобы повторно включить УЗО в работу необходимо выполнить действия:
1. проанализировать состояние электросхемы для выяснения причины отключения;
2. устранить выявленную неисправность;
3. только после этого использовать рычаг ручного включения на корпусе УЗО или дифавтомата.
Возникновение повторного срабатывания УЗО необходимо рассматривать как следствие плохой изоляции электрооборудования и незамедлительно принять меры к ее восстановлению. Загрубление уставок защиты, как и ее блокирование, недопустимо.
При первичном монтаже УЗО или дифавтомата в схему электропроводки достаточно правильно подключить входные и выходные провода фазы и нуля на свои клеммы.
Они на всех корпусах четко промаркированы.
Схема подключения однофазного УЗО к двухпроводной сети
Для обозначения входных клемм фазы и нуля делаются надписи «1» и «N», а выходных — «2» и «N». Для устройств, использующих электронную базу, важно правильно подключать нейтраль потому, что нельзя ошибаться с ее полярностью. В противном случае высока вероятность повреждения составляющих деталей электронной схемы.
В конструкции прибора используется возможность периодического его тестирования во время работы для определения исправности. С этой целью установлена кнопка «Т», при включении которой через токоограничиваюший резистор и замкнутый контакт создается цепочка для протекания части тока, влияющей на возникновение дисбаланса магнитных потоков, обеспечивающего отключение защиты.
Если на УЗО под напряжением нажата кнопка тестирования Т, а отключения не произошло, то это однозначно указывает на то, что устройство неисправно.
При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта:
1.
токовода фазы;
2. токовода нуля;
3. цепи тестирования электронной схемы.
Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки.

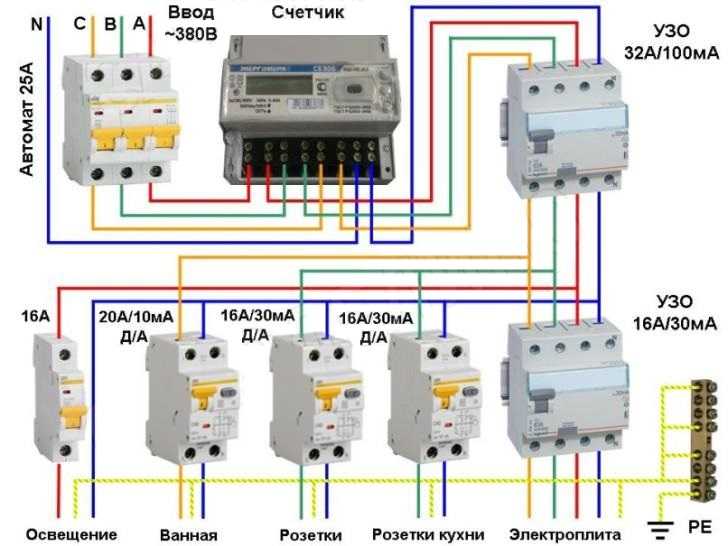

Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью
За основу монтажа трехфазных УЗО и дифавтоматов взята предыдущая схема. В ней тоже надо соблюдать полярность каждой фазы и нуля. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные.
Такое УЗО работает при возникновении небаланса магнитных потоков, создаваемых токами от всех четырех токопроводов.
Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью
Эта разработка позволяет одним устройством сразу защищать три однофазных электрических схемы.
Для этого достаточно выбрать место установки, позволяющее использовать шинку для подключения к выходу защиты нейтрали для ее разделения по сетям №1, 2, 3.
Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали
При частном случае защит электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействуются.
Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. У статических моделей для работы необходима подача напряжения на блок питания. Он может быть подключен между фазным и нулевым проводами.
К тому же отсутствие нулевого потенциала исключает функцию периодического тестирования исправности прибора под напряжением, что не совсем удобно. Поэтому такое подключение требует проведения доработок внутренней конструкции.
Схема подключения трехфазного УЗО к однофазной сети
Это не очень рациональный способ, но к нему прибегают при последовательном монтаже вначале однофазной сети с последующим добавлением к схеме еще двух электрических цепей для общей защиты, которые будут создаваться через определенное время.
В этом случае важно, чтобы фаза была подключена строго на тот токовод, через который проводится тестирование УЗО в рабочем состоянии. Для этого достаточно при включенных силовых контактах с нажатой кнопкой тестирования «прозвонить» сопротивление между входом каждой фазы и нуля.
Делать это необходимо на демонтированном УЗО без напряжения. На двух клеммах сопротивление будет соответствовать бесконечности благодаря разорванным контактам, а на одной покажет величину сопротивления токоограничивающего резистора. К этой клемме и следует подключаться.
Отличия схем подключения УЗО от дифференциальных автоматов
В самом начале статьи отмечалось, что УЗО не имеет встроенной защиты от перегрузки и токов коротких замыканий, которые могут возникнуть в любой момент и сжечь устройство. Его надо защищать. Поэтому перед каждым УЗО необходимо монтировать автоматический выключатель с уставкой, обеспечивающей работоспособность и сохранность УЗО.
Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ, которые могут возникнуть в схеме при нарушениях изоляции между:
1. выходным фазным проводом устройства 3 с входным нулевым проводом 2;
2. выходным нулевым проводом 4 с входным фазным проводом 1;
3.
между выходными проводами 3 и 4.
Если в первых двух случаях ток короткого замыкания проходит только по одному токопроводу, расположенному внутри корпуса УЗО, то при третьем нагружаются обе магистрали. Этот вид замыкания самый опасный.
Дифференциальные автоматы в такой защите не нуждаются, она у них встроена. Поэтому стоимость этих приборов выше. Схема подключения дифференциального автомата не требует дополнительной установки автоматического выключателя.
Надежная и длительная работа УЗО и дифференциального автомата обеспечивается правильным подключением, учитывающим конкретные условия эксплуатируемой схемы, точным выставлением уставок на срабатывание, обеспечивающих защитные функции.
Статический и вращающийся преобразователь фазы
Статический и вращающийся преобразователи фазы превращают стандартное однофазное электричество в трехфазное питание для тяжелонагруженного оборудования. Разница в том, что статический фазовый преобразователь запускает трехфазную нагрузку, но работает с меньшей мощностью, в то время как вращающийся фазовый преобразователь создает непрерывную, хорошо сбалансированную трехфазную мощность.
Зачем вам нужно преобразовывать однофазное питание в трехфазное? Однофазная электроэнергия — это обычная жилая и легкая коммерческая разновидность, поставляемая коммунальными службами, используемая в местах с меньшими электрическими нагрузками, требующими меньшей мощности. Трехфазное электроснабжение используется на крупных предприятиях, фабриках и производственных предприятиях, где требуется большое количество электроэнергии.
Но вот проблема. Все виды оборудования требуют трехфазного питания: станки для деревообработки, металлообработки, обработки с ЧПУ, общественного питания и сельского хозяйства, фрезерные станки и токарные станки, и это лишь некоторые из них. Большая часть этого оборудования существует в районах, где еще нет трехфазной инженерной сети. И установить его очень дорого.
Итак, что ты делаешь? Вы получаете фазовый преобразователь, вот что. Существует два основных типа этих полезных устройств: статические преобразователи фазы и вращающиеся преобразователи фазы.
Чтобы определить, какой тип вам нужен для вашего приложения, вам сначала нужно понять разницу между ними. Эта статья поможет вам понять это, а также ваши основные соображения, чтобы вы могли принять разумное решение.
Статический преобразователь фазы
Итак, что такое статический преобразователь фазы? Простой статический преобразователь фазы запускает трехфазную нагрузку, но работает только при однофазном питании, ограничивая нагрузку примерно до 2/3 от ее номинальной мощности.
Конденсаторы помогают запустить трехфазный двигатель, но затем отключаются, как только двигатель набирает скорость. В этот момент система фактически работает только с более низкой однофазной мощностью.
Статический преобразователь фазы, хотя и является простым и относительно недорогим способом запуска трехфазной нагрузки с однофазным питанием, обычно не подходит для тяжелонагруженного трехфазного оборудования.
Обычные приложения, как правило, ограничиваются более легкими типами:
- Сверла
- Измельчители
- Мельницы
- Токарные станки
- Пилы
- Конвейеры
- Вентиляционные системы
- Различное оборудование для пищевой промышленности вообще нельзя запускать статический преобразователь фазы.
Распределение питания
Когда двигатель со статическим фазным преобразователем отключается после запуска вашего оборудования, у вас остаются только две «ветви» распределения мощности. По этой причине нагрузка должна быть ограничена до 2/3 ее номинальной мощности.
Потенциал управления
Потенциал управления относится к тому, что вы можете запитать с помощью фазового преобразователя. В случае статического преобразователя фазы, из-за внутренних ограничений, о которых мы уже упоминали, единовременно можно управлять только одним элементом оборудования.
Надежность
Как отмечалось ранее, при использовании статического преобразователя фазы оборудование работает с ограниченной мощностью. Выйдя за эти пределы, вы рискуете получить повреждения из-за перегрева.
В тех случаях, когда вам требуется более высокая мощность только для запуска машины, вы можете положиться на статический преобразователь для своих нужд. В других случаях вы обеспечите большую надежность с помощью вращающегося преобразователя фазы, о котором мы поговорим далее.
Вращающийся преобразователь фазы
В отличие от статического преобразователя фазы, вращающийся преобразователь фазы представляет собой более сложное устройство, которое создает настоящую трехфазную мощность, часто более точную, чем трехфазная мощность, поставляемая коммунальным предприятием.
Распределение питания
Потенциал контроля
Одно из самых больших отличий роторного преобразователя фазы заключается в том, что, в зависимости от размера системы, вы можете одновременно запускать несколько единиц трехфазного оборудования.
Преобразователи роторного типа гораздо лучше подходят для крупного оборудования и цехов с несколькими станками, такими как сварочное оборудование, печи и различные деревообрабатывающие станки.Надежность
Обеспечивая непрерывное трехфазное питание, вращающийся фазовый преобразователь является надежным источником сбалансированного питания для вашего оборудования. Вы можете безопасно и надежно запускать несколько единиц оборудования одновременно.
Что такое промежуточный двигатель?
Двигатель холостого хода/генератора является ключом к успешному преобразователю частоты вращения. В сочетании с панелью управления холостой ход обеспечивает постоянную трехфазную мощность.
Возможно, вы слышали, что холостой ход имеет тенденцию потреблять огромный пусковой ток при запуске, что может вызвать такие проблемы, как плата за потребление и значительное увеличение счетов за электроэнергию. Но со всеми американскими вращающимися фазовыми преобразователями мы используем специально разработанный асинхронный генератор в качестве холостого хода, который решительно решает эту проблему.
Наш асинхронный генератор VIT представляет собой настоящий холостой двигатель с плавным пуском, который использует 1/3 пускового тока сравнимого трехфазного двигателя, что позволяет вам эксплуатировать фазоинвертор круглосуточно и без выходных без каких-либо негативных последствий. Эти бездельники работают очень плавно, тихо и эффективно.
Связанный ресурс
- Как работает преобразователь фазы?
Цифровой преобразователь фазы
На рынке существуют некоторые различия в значении термина цифровой фазовый преобразователь.
Этот термин иногда относится к полупроводниковому фазовому преобразователю, запатентованной конструкции, в которой используется ряд частотно-регулируемых приводов, также известных как vfd, с конденсаторами для обеспечения трехфазного питания. Во многих других случаях этот термин относится к вращающемуся преобразователю фазы с цифровым управлением.
Распределение питания
Как сложная конструкция полупроводникового фазового преобразователя, так и поворотные фазовращатели с цифровым управлением могут обеспечить точный трехфазный выходной сигнал, который может работать с несколькими нагрузками одновременно.
Потенциал управления
Твердотельные фазовращатели могут безопасно питать практически любую трехфазную нагрузку в пределах номинальной мощности — насосы, системы орошения, станки, лесопильные заводы, лифты, HVAC и станки с ЧПУ.
Цифровые вращающиеся фазовые преобразователи также производят сбалансированную мощность, достаточно чистую для работы нескольких чувствительных к напряжению нагрузок, таких как станок с ЧПУ, сварочный аппарат или любая другая нагрузка, управляемая компьютером.
Надежность
Баланс напряжения имеет решающее значение, поскольку колебания напряжения более 5% могут повредить некоторое оборудование, особенно станки с ЧПУ.
Сложная конструкция полупроводникового фазового преобразователя способна обеспечить точный баланс напряжения 1% или лучше. Но у этих систем также есть некоторые недостатки надежности: доступные в настоящее время модели поставляются только с ограниченной гарантией, и их может быть трудно и дорого устранять из-за их сложности (сотни внутренних компонентов).
Между тем, некоторые цифровые вращающиеся фазовые преобразователи могут приблизиться к уровню точности, обеспечиваемому полупроводниковыми преобразователями. Цифровые вращающиеся преобразователи фазы от American Rotary, например, оснащены нашим запатентованным контроллером MicroSmart, который отслеживает напряжение каждую миллисекунду, помогая обеспечить точную балансировку напряжения на уровне 1-5%, и может быть индивидуально сбалансирован в полевых условиях в соответствии с потребностями вашего оборудования
Кроме того, цифровые фазовые преобразователи American Rotary были спроектированы и изготовлены с расчетом на длительный срок службы, на них распространяется пожизненная гарантия и требуется минимальное техническое обслуживание. В редких случаях, когда возникает проблема, большинство вопросов можно быстро решить по телефону. Ожидаемый срок службы роторного преобразователя намного превышает срок службы твердотельного преобразователя, что подтверждается многими устройствами, которые в настоящее время находятся в эксплуатации более 20 лет.
Что лучше для вас?
Статические преобразователи фазы, несмотря на то, что они имеют ограничения по мощности, могут быть простым решением, если вам требуется более низкая мощность для одной единицы оборудования. Для большей мощности или нескольких машин вам понадобится вращающийся фазовый преобразователь или даже полупроводниковый фазовый преобразователь, чтобы обеспечить безопасную и эффективную работу вашего оборудования.
Однако перед тем, как выбрать фазопреобразователь, лучше всего проконсультироваться со специалистом. Команда American Rotary стремится помочь вам найти лучшее решение, поэтому не стесняйтесь обращаться к нам сегодня!
