Провод мгшв: технические характеристики

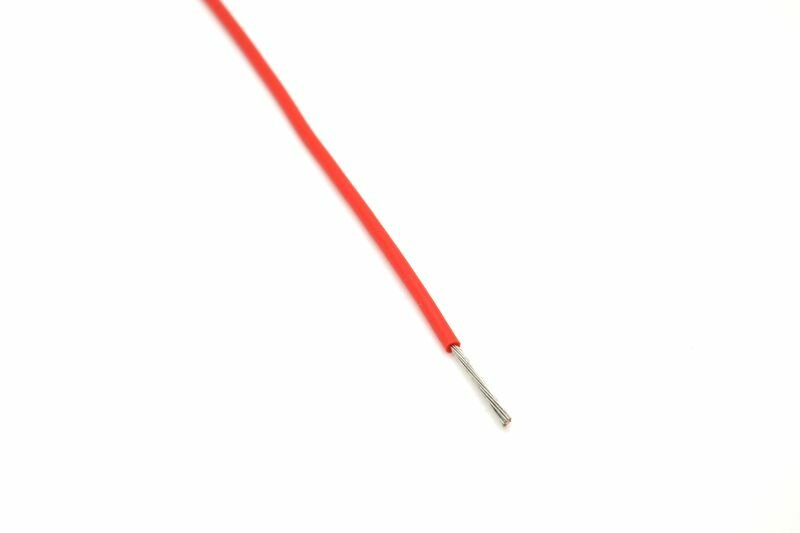

Провод марки МГШВ
Провода МГШВ нашли широкое применение в радиоэлектронике, производстве бытовых приборов и в быту. Благодаря хорошей гибкости, надежной изоляции и отличным физическим характеристикам, сфера их применения постоянно расширяется. Поэтому в нашей статье мы решили рассмотреть данный тип провода более детально.
Содержание
- Расшифровка и структура проводов МГШВ
- Расшифровка названия МГШВ
- Структура провода
- Характеристики проводов МГШВ
- Физические характеристики проводов МГШВ
- Электрические характеристики
- Вывод
Расшифровка и структура проводов МГШВ
Прежде всего, давайте рассмотрим расшифровку названия и структуру провода. Это даст нам понимание основных механических, и отчасти физических свойств провода.
Расшифровка названия МГШВ
Вообще, расшифровка названия проводов имеет определенные стандарты. Но для людей, не часто сталкивающихся с этими аббревиатурами, это может представлять сложность.
Поэтому расшифруем каждую букву и цифру в названии.
Маркировка проводов согласно ГОСТ
Итак:
- Первая буква у нас «М». Но согласно стандартов самой первой буквой может стоять только «А». Отсутствие «А» в начале аббревиатуры говорит о том, что провод выполнен из меди. Если «А» есть, то это означает, что провод выполнен из алюминия. Медь обладает более высокими, чем скажем у алюминия, токопроводящими свойствами, что является положительным моментом. Но цена такого материала несколько выше.
На фото структурная схема провода
- Первая же буква «М» говорит о том, что данный провод является монтажным. В отличие от установочных, его можно неоднократно переподключать и перемещать, что является несомненным плюсом.
- Вторая буква у нас «Г». Она говорит о том, что данный провод является гибким. Это значит, что радиус его изгиба достаточно мал, а сам провод относится не ниже чем к четвертому классу гибкости.
Класс гибкости провода
- Третья бука «Ш». Она говорит о том, что провод имеет изоляцию из шелка. Сейчас, конечно, используется не натуральный материал, а полиэфирные нити, но по своим свойствам они практически соответствуют шелку.
- Четвертая буква «В». Она говорит нам о том, что основная изоляция выполнена из винила. Более правильно этот материал называть поливинилхлорид или попросту ПВХ.
- Но это еще не все. В некоторых случаях, провод еще может содержать маркировку «Э». Он говорит о наличии у такого проводника экрана. Экран выполняется из луженных медных проводников небольшого сечения.
- После этого, в аббревиатуре обычно указываются цифры. Первая из них указывает на количество жил в проводе. Как говорит инструкция заводов-изготовителей, МГШВ провода изготавливают одно-, двух- и трехжильными.
Цветовая гамма проводов МГШВ
Последним значением является сечение провода.
Для данной марки провода этот ряд не так уж велик. Это могут быть провода сечением в 0,12, 0,14, 0,2, 0,35, 0,5, 0,75, 1 и 1,5 мм2.
Структура провода
Теперь давайте более детально разберемся со структурой провода. Хотя, после расшифровки названия, с ней уже более менее все понятно.
Тем не менее, на некоторых деталях стоит остановиться более детально:
Нормы количества отдельных проволок для проводов разного сечения | Прежде всего, это сама токоведущая часть. Как мы уже говорили выше, данный провод относится к изделиям 4-го или 5-го класса гибкости. Минимальные диаметры каждой отдельной проволоки нормируются ГОСТ Р 53768-2010. |
Шелковая нить в проводах МГШВ | Следующим материалом в изделии является шелк. Его технические характеристики обеспечивают дополнительную защиту от истирания, и исполняют роль основного диэлектрика.Толщина отдельных нитей и всей изоляции в целом, нормируется техническими условиями, и у разных производителей может существенно отличаться. |
Нормы толщины изоляции проводов | Поверх шелка наносится ПВХ изоляция. Данный материал достаточно гибок и надежен в эксплуатации. Толщина этого слоя зависит от сечения провода, но обычно составляет не менее 0,7 мм. Хотя отдельные производители выпускают изделия и с более низкими показателями. |
Экран проводов МГШВЭ | Если провод имеет экран, то он выполняется из медных проволок. Их диаметр обычно составляет 0,15 мм. А для защиты от коррозии, проволока экрана обычно подвергается лужению как на видео. |
Характеристики проводов МГШВ
Теперь давайте более детально поговорим об основных характеристиках провода. Их можно разделить на физические и электрические.
Поэтому давайте рассмотрим их отдельно.
Физические характеристики проводов МГШВ
Начнем наш разговор с физических характеристик, которые в большей степени зависят от структуры провода и используемых материалов. И в этом плане, МГШВ провод не так уж плох.
Радиус изгиба проводов
Итак:
- Одной из основных характеристик любого провода, является его гибкость. Чем этот показатель выше, тем меньший радиус изгиба может быть у провода. Для нашего случая, минимальный радиус изгиба составляет не мене 10 диаметров провода.
- Еще одним важным физическим параметром является диапазон температур
Обратите внимание! Провода марки МГШВ допускают кратковременное повышение окружающей температуры до +150⁰С. Но злоупотреблять данной особенностью я бы не советовал.
Особенно если провод имеет натяжку.Характеристики проводов МГШВЭ и МГШВ
- Положительным моментом является и то, что провод не распространяет горения. Но только при одиночной прокладке. В комплексе с таким показателем как устойчивость к маслам, бензину и солнечному свету, это выглядит вполне убедительно.
- Так же стоит отметить то, что провод стоек к одиночным ударам, вибрации и акустическим колебаниям . Для бытовых приборов это может быть весьма актуально.
- Что же касается срока службы провода, то можно встретить несколько показателей. Это 10, 12 или 15 лет. При этом минимальная наработка проводов, в любом случае должна быть не меньше 10000 часов.
Электрические характеристики
Но для любого электрического изделия, характеристики технические не обходятся без приведения электротехнических показателей. К ним относятся проводимость изделия, сопротивление его изоляции и методы проведения высоковольтных испытаний.
- Прежде всего, остановимся на потерях в проводе. Они обусловлены внутренним его сопротивлением, и жестко регламентируются ГОСТом. Понятное дело, что они напрямую зависят от сечения провода. Так, провод сечением в 0,12 мм2, должен иметь сопротивление не более 155Ом/км. А вот изделие с сечением 1,5 мм2, обладает сопротивлением не более 15Ом/км. Это является весьма достойным показателем — несколько выше установленных ГОСТом норм.
Характеристики проводов МГШВ
- Следующим важным аспектом, является сопротивление изоляции провода. Оно напрямую зависит от температуры окружающей среди. Согласно норм ГОСТов, нормируется сопротивление изоляции при температуре в 20⁰С и при 70⁰С. В первом случае, оно не должно быть меньше 20МОм, а во втором — меньше 1МОм.
- Важным аспектом является и устойчивость провода при высоковольтных испытаниях. Конечно, провести их своими руками практически невозможно, но тут будем доверять производителю, который выборочно должен проверять свою продукцию.
Параметры проводов МГШВ различных исполнений
- Провода сечением до 0,14 мм2 включительно, должны в течении 1 минуты выдерживать испытательное переменное напряжение частотой 50Гц в 800В. Провода большим сечением, испытывают уже напряжением в 2кВ.
Обратите внимание! Такое испытательное напряжение не говорит о том, что провода можно длительно эксплуатировать в таком режиме работы. Номинальными для данного типа провода являются переменное напряжение до 380В для сечений 0,14 мм2 и ниже, и 1000В для проводов большего сечения. Для постоянного тока, эти показатели равны 500В и 1500В соответственно.
Вывод
МГШВ провода являются вполне удачным вариантом для прокладки внутри приборов для низковольтных сетей. В то же время, использовать их для монтажа вне помещений, в автомобильной промышленности или для передвижных электроустановок, является не совсем правильным.
В крайнем случае, это могут быть вывода электрических аппаратов.
А вот для прокладки внутри аппаратов они вполне подходят, так как имеют хорошую гибкость, лужение, и богатую цветовую гамму.
технические характеристики, расшифровка, ГОСТ, ТУ, применение 🚩8 сечений по цене от 2.39 ₽ до 12.71 ₽
ГОСТ МГШВ
! Ни один ГОСТ не нормирует данный тип проводов.
Нормативная документация: ТУ 16-505.437-82
Код ОКПО: 35 8321
Расшифровка МГШВ
- М — Провод монтажный
- Г — Гибкий
- Ш — Внутренняя изоляция из шелка
- В — Изоляция из ПВХ пластиката
Конструкция провода МГШВ
- Токопроводящая жила — из скрученных медных проволок, луженых оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40%.
- Изоляция — комбинированная: обмотка полиэфирными нитями в два слоя, во взаимно противоположных направлениях.
- Наружная изоляция — из ПВХ-пластиката.
Технические характеристики МГШВ
| Номинальное переменное напряжение | 380-1 000 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 500-1 500 В |
| Испытательное переменное напряжение в течение 1 минуты | для сечений 0,08-0,14 мм2 частотой до 10 кГц — до 380 В; для сечений 0,2-1,5 мм2 частотой до 10 кГц — до 1 000 В; для сечений 0,08-0,14 мм2 частотой до 50 кГц — 800 В; для сечений 0,2-1,5 мм2 частотой до 50 кГц — 2 000 В |
| Импульсное напряжение | 700 В |
| Сопротивление изоляции на 1 м длины, МОм, не менее | в нормальных климатических условиях — 2х104 (не менее 20 МОм*км) при температуре +70°С — 1х103 (не менее 1 МОм*км) при температуре до +35°С и относительной влажности воздуха 98% — 1х102 |
| Строительная длина | не менее 50 метров |
| Маломеры в партии | не более 30% кусками от 5 метров |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон температур эксплуатации | от -50°С до +70°С |
| Вид климатического исполнения | В |
| 95%-ный ресурс | 15 000 часов |
| Срок службы |
не менее 15 лет |
Провод устойчив:
- к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам;
- к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 133 микроПа (1 микромм рт. ст.) в течение 24 часов и повышенного до 295 кПа (3 кгс/см2) атмосферного давления;
- к воздействию плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения, атмосферных осадков, бензина, минерального масла и соленой воды.
ст.) в течение 24 часов и повышенного до 295 кПа (3 кгс/см2) атмосферного давления;Провод МГШВ не распространяет горение при одиночной прокладке, имеет сертификат пожарной безопасности.
Таблица сечений и маркоразмеры МГШВ
| Число жил и номинальное сечение жилы, мм2 | Номинальная толщина изоляции, мм | Максимальный наружный диаметр, мм | Расчетная масса, кг/км | Электрическое сопротивление 1км жилы при 20°С, не более, Ом |
| 1х0,12 | 0,25 | 1,3 | 2,3 | 170,3 |
| 1х0,14 | 0,25 | 1,4 | 2,5 | 140 |
| 1х0,2 | 0,3 | 1,6 | 3,9 | 91,7 |
| 1х0,35 | 0,4 | 1,9 | 5,9 | 60 |
| 1х0,5 | 0,4 | 2,2 | 7,9 | 40,1 |
| 1х0,75 | 0,45 | 2,5 | 11,4 | 26,7 |
| 1х1 | 0,45 | 2,8 | 14,1 | 20,4 |
| 1х1,5 | 0,45 | 3 | 19,8 | 13,6 |
Аналоги МГШВ
МГШВЭ — Отличие: экранированный, с дополнительной пленочной изоляцией.
Где применяется
Провод применяется:
- для работы при рабочем переменном напряжении до 380 В для сечений 0,12; 0,14 мм2 и 1 000 В для сечений 0,2-0,5 мм2 частоты до 10 кГц и постоянном напряжении до 500 и 1 500 В;
- для внутриблочных и межблочных соединений электрических приборов и аппаратуры;
- на суше и в море, провод стойкий к воздействию во всех климатических районах, кроме климатического района с очень холодным климатом;
- в условиях частых изгибов, без потери надежности и прочности соединения — благодаря полиэфирной оплетке, провод имеет хорошие прочностные характеристики, при сохранении гибкости;
- в строительстве, производстве, промышленности, в быту;
- для стационарных, так и для подвижных соединений:
- при монтаже электроаппаратуры, радиоаппаратуры;
- в авиастроении, в кораблестроении.
Провод МГШВ не имеет каких-либо особенностей — его зачистка и монтаж проводятся в соответствии с общепринятыми правилами.
Цвета
Кабель выпускается в следующих цветах: красный, голубой, черный, коричневый, желтый, зеленый, белый, серый, оранжевый, розовый, фиолетовый.
🔺 Количество товара в каталоге 8 по цене от
2.39 ₽
🔺 Технические характеристики, фото, выбор по параметрам, оптовая и розничная продажа
🔺 Доставка по Москве и всей России
Провода, кабели, шнуры – маркировка и технические характеристики
Провода и кабели
Опубликовано: Обновлено: 17.10.2017 2 комментария
Как выбрать кабель для электропроводки в квартиру и дом (в том числе деревянный). Советы по выбору сечения и марки кабеля для электропроводки.
Опубликовано: Обновлено: 04.11.2017 Пока без коментариев
Маркировка электрических проводов и кабелей. Обзор шнуров, кабелей и проводов. Буквенная и цифровая маркировка импортной электропроводки.
Опубликовано: Обновлено: 30.10.2019 Пока без коментариев
В этой статье мы рассмотрим, что такое кабель силовой и где он применяется, а также какие бывают виды и материалы изоляции кабеля. Определение понятия простыми словами.
Опубликовано: Обновлено: 11.09.2019 Пока без коментариев
Конструктивные особенности и характеристики кабеля ВВГнг-LS.
Расшифровка маркировки и таблица сечений проводника. Аналоги и заводы-производители ВВГнг-ЛС.
Опубликовано: Обновлено: 09.07.2019 Пока без коментариев
Для подключения электричества от дома к бане или гаражу нужно провести линию по улице. Узнайте, какой кабель можно использовать для наружной прокладки.
Опубликовано: Обновлено: 07.02.2019 Пока без коментариев
Провод ПРКС предназначен для помещений с повышенной температурой. В статье приведены таблица сечения, структура и его технические характеристики.
Опубликовано: Обновлено: 12.12.2018 Пока без коментариев
Что такое термостойкие провода и кабели.
Характеристики и конструктивные особенности рассматриваемых термостойких проводников.
Опубликовано: Обновлено: 20.11.2018 Пока без коментариев
Как выбрать провод для точечных светильников на потолке? Сравнение марок ПВА, ШВВП и ВВГ. Варианты крепления для подключения точечных светильников.
Опубликовано: Обновлено: 09.10.2018 Пока без коментариев
Технические характеристики провода ПуВ, объем и таблица сечений. Расшифровка маркировки ПуВ, аналоги и производители установочного провода.
Опубликовано: Обновлено: 14.09.2018 Пока без коментариев
Что лучше выбрать для изготовления удлинителя или установки освещения: ПВА или ШВВП.
Чем отличается проволока ПВА от ШВП. Сравнение характеристик проводников.
Опубликовано: Обновлено: 29.08.2018 Пока без коментариев
Основные технические характеристики провода ПуГВ. Расшифровка маркировки проводника и таблица сечений. Где применяется провод ПуГВ и зачем он нужен.
Опубликовано: Обновлено: 02.08.2018 Пока без коментариев
Основные технические характеристики и конструктивные особенности провода МГТФ. Типичные сечения проводников и их применение. Расшифровка маркировки МГТФ.
Опубликовано: Обновлено: 31.07.2018 Пока без коментариев
Характеристики, конструкция и область применения провода МГШВ.
Как расшифровывается маркировка проводника. Для чего нужен провод МГШВ и где он применяется?
Опубликовано: Обновлено: 30.07.2018 1 Комментарий
Какой провод лучше выбрать для электропроводки: одножильный или многожильный. Имеется в виду разница между проводом с однопроволочной и многопроволочной жилой.
Опубликовано: Обновлено: 30.07.2018 Пока без коментариев
Зачем нужен провод рекуперации и какова область применения проводника. Технические характеристики и таблица поперечных сечений повторного закрытия. Лучшие производители этой марки проволоки.
Опубликовано: Обновлено: 25.
06.2018 1 Комментарий
Что такое гофра для кабеля по размеру, цвету и материалу. Как выбрать гофру для электропроводки в зависимости от сечения кабеля.
Опубликовано: Обновлено: 16.06.2018 1 Комментарий
Какой кабель выбрать для освещения в квартире, доме, гараже или на улице. Сечение и марка провода для подключения света. Какой конструкции должен быть кабель?
Опубликовано: Обновлено: 11.12.2018 Пока без коментариев
Что такое медные провода и кабели. Типовые сечения и характеристики медных проводников. Область применения медных проводов и кабелей различных марок.
Опубликовано: Обновлено: 30.07.2018 Пока без коментариев
Марки алюминиевых проводов и кабелей. Сечения проводников и их область применения. Преимущества и недостатки кабеля или провода из алюминия.
Опубликовано: Обновлено: 30.07.2018 1 Комментарий
Технические характеристики провода ПВ-4. Область применения проводника и таблицы сечения. Какие производители изготавливают гибкий провод ПВ-4.
Опубликовано: Обновлено: 30.07.2018 2 комментария
Какой должен быть провод для сборки электрощита в доме или квартире. Подходящие марки проводов для коммутации автоматов в щитке. Таблица для выбора сечения.
Опубликовано: Обновлено: 10.05.2018 6 комментариев
Как подобрать кабель к текущему сварочному аппарату. Правильный выбор марки, сечения и длины сварочного кабеля. Полезные советы по выбору кабеля.
Опубликовано: Обновлено: 30.07.2018 Пока без коментариев
Технические характеристики и расшифровка маркировки провода ПНСВ. Где применяется нагревательный провод и зачем он нужен. Аналоги провода ПНСВ.
Опубликовано: Обновлено: 23.04.2018 Пока без коментариев
Конструкция и технические характеристики кабеля OLFLEX CLASSIC 110. Где используется этот проводник и кто его производит. Секционный стол OLFLEX CLASSIC 110.
Опубликовано: Обновлено: 30.07.2018 Пока без коментариев
Технические характеристики кабеля КРПТ. Конструктивные особенности проводника и области применения. Таблица сечений гибкого кабеля КРПТ.
Опубликовано: Обновлено: 09.11.2018 2 комментария
Как рассчитывается сопротивление провода по сечению, диаметру и длине. Формулы и таблицы для расчета сопротивления проводника.
ПроводМГШВ: технические характеристики, расшифровка, сечения
Провода нужны не только в электропроводке домов и щитов управления, но и в электронных устройствах и системах связи. При этом к жилам предъявляются особые требования, как к техническим характеристикам, так и к диапазону сечения.
Одним из таких изделий является провод МГШВ. В этой статье мы рассмотрим, где он применяется и какими характеристиками обладает.
- Маркировка Пояснение
- Конструктивные особенности
- Технические характеристики
- Область применения
- Ведущие производители
Маркировка Пояснение
Маркировка отечественной кабельной продукции содержит информацию о том, из чего состоит продукция. Соответственно, этих данных достаточно для определения большинства его технических характеристик, ведь параметры, в общем-то, зависят от используемых в производстве материалов. Как расшифровывается маркировка проводов МГСВ:
- М — монтажный, говорит о том, для чего он предназначен — для монтажных работ внутри каких-либо устройств, например.
- Г — гибкий, говорит о классе гибкости жилы 4. Это очень мягкий провод.
- Ш — материал первого слоя утеплителя — шелк. Толщина шелковых нитей определяется техническим состоянием и может варьироваться от производителя к производителю. Но этот утеплитель использовался еще в советское время, сейчас это в основном полиэфирные волокна. Такая изоляция нужна и как диэлектрик, и как механическая защита тонких проволок проводников. Не сильно влияет на гибкость.
- Б — материал второго слоя изоляции — ПВХ.
- E — указывает на наличие экрана. МГШВ и МГШВЭ — провод без экрана и с экраном. Доступна экранированная версия с 2 и 3 токопроводящими жилами.
Но этот утеплитель использовался еще в советское время, сейчас это в основном полиэфирные волокна. Такая изоляция нужна и как диэлектрик, и как механическая защита тонких проволок проводников. Не сильно влияет на гибкость.Особенности конструкции
Для конструкции провода МГШВ характерно, что он выпускается площадью сечения 0,12 кв. мм до 1,5. Луженые жилы, это защищает их от окисления и улучшает качество контакта. Шелковое покрытие улучшает изоляционные свойства, не ухудшая при этом подвижность и гибкость провода.
Экран также изготовлен из луженых медных жил диаметром не менее 0,15 мм. Он служит дополнительной механической защитой, но основное его свойство — защита от электрических помех. Экран предотвращает искажение сигнала, возникающее под воздействием электромагнитных помех.
Жилы могут быть различных цветов — это необходимо для удобства при установке и обслуживании электронного устройства. Пример цветов изоляции МГШВ и их буквенных обозначений:
- Белый или серый — B.
- Желтый, Оранжевый, Фиолетовый — J.
- Розовый, красный — К.
- Синий или голубой — C.
- Зеленый — Z.
- Коричневый — крон.
- Черный — Ch.
Технические условия
Технические характеристики провода МГШВ отличаются от обычных электрических проводов, в первую очередь размерным рядом сечений токопроводящих жил. Ниже приведена таблица сечений и номинальных сопротивлений жил проводов:
| Площадь поперечного сечения ТПЖ, кв. мм | Номинальное сопротивление Ом/км |
| 0,12 | 155,1 |
| 0,14 | 140 |
| 0,2 | 87,2 |
| 0,35 | 57,1 |
| 0,5 | 37,2 |
| 0,75 | 25,4 |
| 1,0 | 19,1 |
| 1,5 | 13 |
Жилы с таким малым сечением имеют уже высокий класс гибкости, при этом позволяя выполнять соединения в стесненных условиях, с малой вероятностью повреждения.
Далее рассмотрим в какой сети и в каких условиях может работать провод МГШВ.
- Номинальное напряжение — 380В для тока проводимости 0,12 кв.м. мм и 1000В для больших сечений, постоянного или переменного тока частотой до 10кГц, и 500 и 1500В постоянного тока соответственно. Испытания проводят кратковременной подачей напряжения 2000 В.
- Срок службы — 10-15 лет, при наработке не менее 10000 часов.
- Диапазон температур — от -50 до +70 градусов Цельсия (кратковременно до +150).
- Выдерживают синусоидальные колебания частотой до 5000 Гц и механические воздействия.
- Атмосферное давление: снижено до 0,000333 Па и повышено до 295 кПа.
- Не поддерживает горение в одиночной установке.
- Электрическое сопротивление оболочки 20 МОм при 20 градусах, а при 70 — 1 МОм.
- Электрическое сопротивление жил — на сечение не менее 0,12 кв. мм — 155 Ом/км. На максимум – 1,5 кв. мм — 15 Ом/км.
Такие характеристики позволяют работать даже при наледи на проводах, при воздействии тумана, росы, плесени, солнечных лучей, естественно, в определенных пределах.
При транспортировке и монтаже габаритных изделий вам будет важен вес провода МГШВ, ознакомьтесь с таблицей:
| Сечение, кв. мм | Вес кг/км |
| 0,12 | 2,3 |
| 0,14 | 2,5 |
| 0,2 | 3,9 |
| 0,35 | 5,9 |
| 0,5 | 7,9 |
| 0,75 | 11,4 |
| 1,0 | 19,8 |
Область применения
Интересной характеристикой провода МГШВ является его гибкость, малые сечения и наличие в модельном ряду экранированного исполнения, но зачем нужен такой провод? Все это делало его особенно интересным для разработчиков электронной аппаратуры и радиолюбителей.
В электронике МГШВ используется для межблочных соединений. Экранированное исполнение используется для линий связи и передачи измерительных сигналов. При этом не следует забывать, что не стоит использовать МВМВ в цепях с частотами более 10 кГц — на этом его область применения заканчивается.
