Диммер 220 вольт своими руками

Электрическое оборудование, используемое в повседневной жизни, постоянно улучшается и совершенствуется. Это касается и систем управления освещением, в которых помимо обычных выключателей появились диммеры. С помощью них осуществляется плавная регулировка мощности светильников.

Современный рынок представляет большое количество светорегуляторов, однако довольно часто требуется изготовить диммер своими руками под конкретный осветительный прибор. Нельзя сказать, что это слишком простая задача. Для ее выполнения необходимы элементарные знания электротехники и навыки работы с паяльником. Домашнему мастеру должны быть заранее известны принцип работы, общая конструкция и схема, по которой будет изготавливаться прибор.

Принцип действия регулятора освещения

Переменный ток, протекающий в электрической сети, в графическом выражении представляет собой синусоиду. Для изменения яркости свечения лампочки эту синусоиду нужно обрезать путем отсечения задней или передней части волны. Данную операцию выполняют тиристоры, которые содержит схема диммеров. Они снижают напряжение, поступающее на светильник, в результате, понижается его мощность и яркость свечения.

Для работы диммера используется следующая схема:

• Переменное напряжение на 220 В поступает из сети в регулирующее устройство. При наступлении в синусоиде положительного полупериода, электрический ток начинает протекать через один из диодов и резисторы, одновременно заряжая конденсатор.
• После того как значение напряжения достигнет уровня, достаточного чтобы пробить динистор, дальнейшее течение тока будет происходить через этот динистор и управляющий электрод, находящийся в симисторе.
• В результате прохождения тока симистор открывается, а лампы становятся подключенными к цепи и начинают светиться. При достижении синусоидой нулевой отметки, симистор будет закрыт. По такому принципу работает диммер для ламп накаливания.
• Далее синусоида входит в отрицательный полупериод, и прохождение тока через все элементы повторяется таким же образом, как и в положительном полупериоде.
• Важное значение имеет момент открытия симистора. Этот показатель находится в прямой пропорциональной зависимости с активным сопротивлением, присутствующим в схеме. Изменяющееся сопротивление оказывает непосредственное влияние на время открытия симистора в каждом полупериоде. За счет этого будет происходить плавное изменение потребляемой мощности, накала и яркости свечения лампочки.

При решении задачи, как сделать диммер своими руками следует учитывать, что в процессе работы приборов наблюдается генерация электромагнитных помех. Для снижения их отрицательного эффекта, схема диммера дополняется дросселем или индуктивно-емкостным фильтром.

Основные конструктивные элементы

Для того чтобы создать схему регулятора освещения, потребуется набор определенных деталей. Они позволяют собрать новое устройство или выполнить ремонт старого.

При сборке диммера часто используется регулятор мощности на симисторе, который широко известен как триодный симметричный тиристор или триаке, представляющем собой полупроводниковое устройство. С его помощью выполняются коммутации в цепях переменного тока на 220 В. Прибор оборудован двумя силовыми выводами для последовательного подключения нагрузки.

В закрытом состоянии симистор не проводит электрического тока, поэтому нагрузка оказывается выключенной. После подачи отпирающего сигнала, между электродами образуется проводимость, и ток вновь поступает к нагрузке. Основным параметром симистора считается ток удержания. Если ток, протекающий через электроды, будет превышать этот параметр, то симистор останется в открытом положении. Симистор считается основным регулирующим элементом, наиболее подходящим для ламп накаливания и других осветительных приборов. От его параметров зависит мощность подключаемой нагрузки.

Схема диммера включает в себя динистор, также относящийся к категории полупроводниковых приборов. Он представляет собой разновидность тиристора и обладает проводимостью в двух направлениях. Фактически динистор состоит из двух диодов, включенных навстречу друг другу.

В конструкцию диммера входят диоды, обладающие разной проводимостью, в зависимости от направления электрического тока. Проводящая часть состоит из двух электродов – катода и анода. Приложенное прямое напряжение вызывает открытие диода, а при обратном – диод закрывается. Схема дополняется неполярным конденсаторов, который можно включать в цепь не соблюдая полярность. Изменение полярности конденсатора допускается при эксплуатации в рабочем режиме.

В качестве пассивных элементов в конструкции диммера используются постоянные и переменные резисторы. У постоянных резисторов имеется точное значение сопротивления, а у переменных оно может изменяться. Их основной функцией является преобразование силы тока в напряжение и наоборот. Кроме того, они ограничивают ток и поглощают электроэнергию. Переменный резистор, известный как потенциометр, оборудован так называемым движком в виде подвижного отводного контакта. Роль индикатора в устройстве диммера исполняет светодиод.

Сборка рабочей схемы

Помимо деталей, задействованных в схеме, для сборки понадобится паяльник, припой, канифоль, соединительные провода и кусачки – все что необходимо, чтобы сделать диммер своими руками. Сам сборочный процесс может выполняться различными способами. Наиболее простым считается метод навесного монтажа, при котором соединение всех элементов в единое целое производится с помощью проводов. Жилы проводов зачищаются на нужную длину, а затем вместе с контактами деталей лудятся припоем с флюсом или канифолью.

Спаянные соединения изолируются, в противном случае попадание влаги или случайный неосторожный контакт могут вызвать короткое замыкание. Этим же способом диммер для светодиодов возможно собрать своими руками.

В более сложном варианте для сборки диммера используется подготовленная печатная плата, как правило, из фольгированного текстолита. Прибор, собранный этим способом, будет иметь небольшие размеры и может быть установлен вместо стандартного выключателя.

Самодельный диммер собирается на плате в следующей последовательности:

• На подготовленную плату наносится выбранная схема соединения. В отведенных местах сверлятся отверстия под выводы подключаемых деталей. Дорожки на плате прорисовываются нитрокраской, определяются монтажные площадки, где будет производиться пайка.
• На следующем этапе плата протравливается раствором хлорного железа. Она укладывается в посуду таким образом, чтобы обе стороны находились в растворе. Периодически раствор нужно помешивать, а плату – переворачивать. Ускорить процесс можно путем нагревания жидкости до 50-60 0 С.
• Далее плату следует выполнить лужение поверхности платы и промыть ее спиртом. В данном случае использование ацетона нежелательно.
• В готовые отверстия устанавливаются контакты деталей. Излишки концов отрезаются и каждая точка пропаивается. Это позволит в дальнейшем отремонтировать устройство, заменив неисправную деталь на новую.
• После припаивания потенциометра, готовое устройство нужно протестировать для лампочек. Схема проверяется с увеличенной и уменьшенной мощностью, в процессе проверки яркость света должна изменяться.

Основной функцией предлагаемой схемы является регулировка яркости свечения ламп накаливания, питаемых от электросети 220В. Печатная плата разработана таким образом, чтобы она помещалась в распределительную коробку, заменив собой стандартный выключатель освещения.

Без дополнительного радиатора схема может управлять нагрузкой до 200 Вт, а в случае применения дополнительного охлаждения, мощность лампы зависит в основном только от допустимого тока используемого симистора.

Регулирование яркости свечения ламп накаливания не является единственным применением данного устройства. Его можно также использовать для плавной регулировки мощности других потребителей переменного тока, а также для регулировки мощности коллекторных двигателей (например, дрели, шлифовальной машины). Схема может способствовать получению значительной экономии в потреблении электроэнергии.

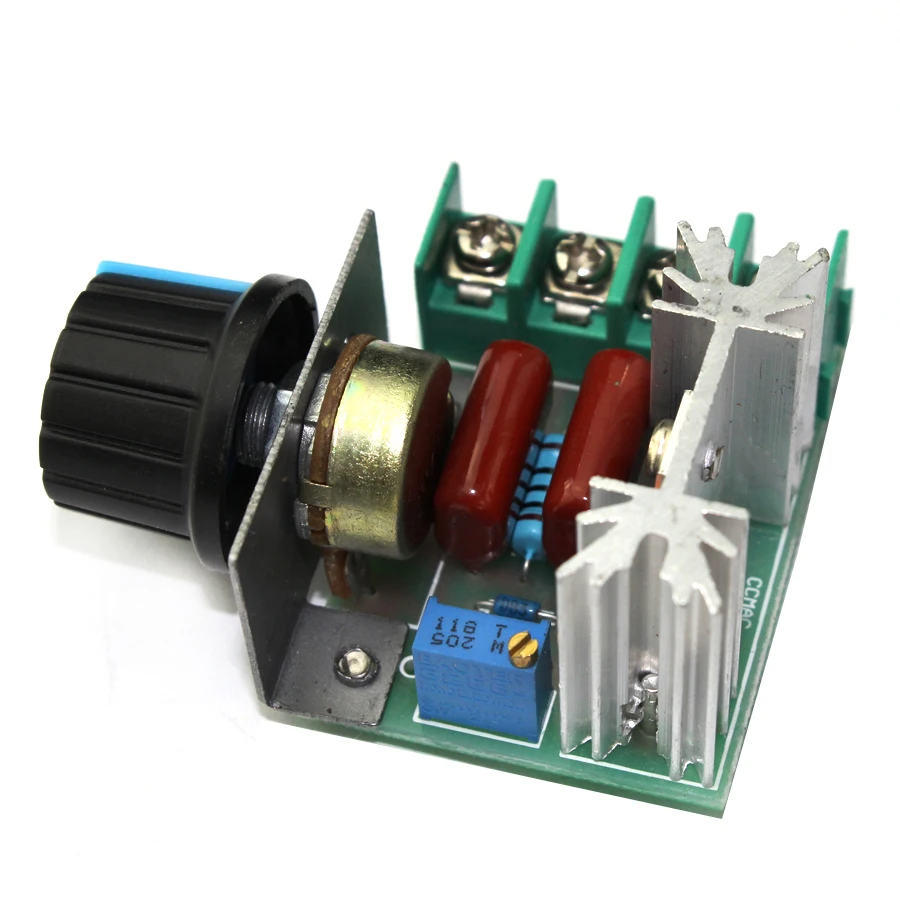

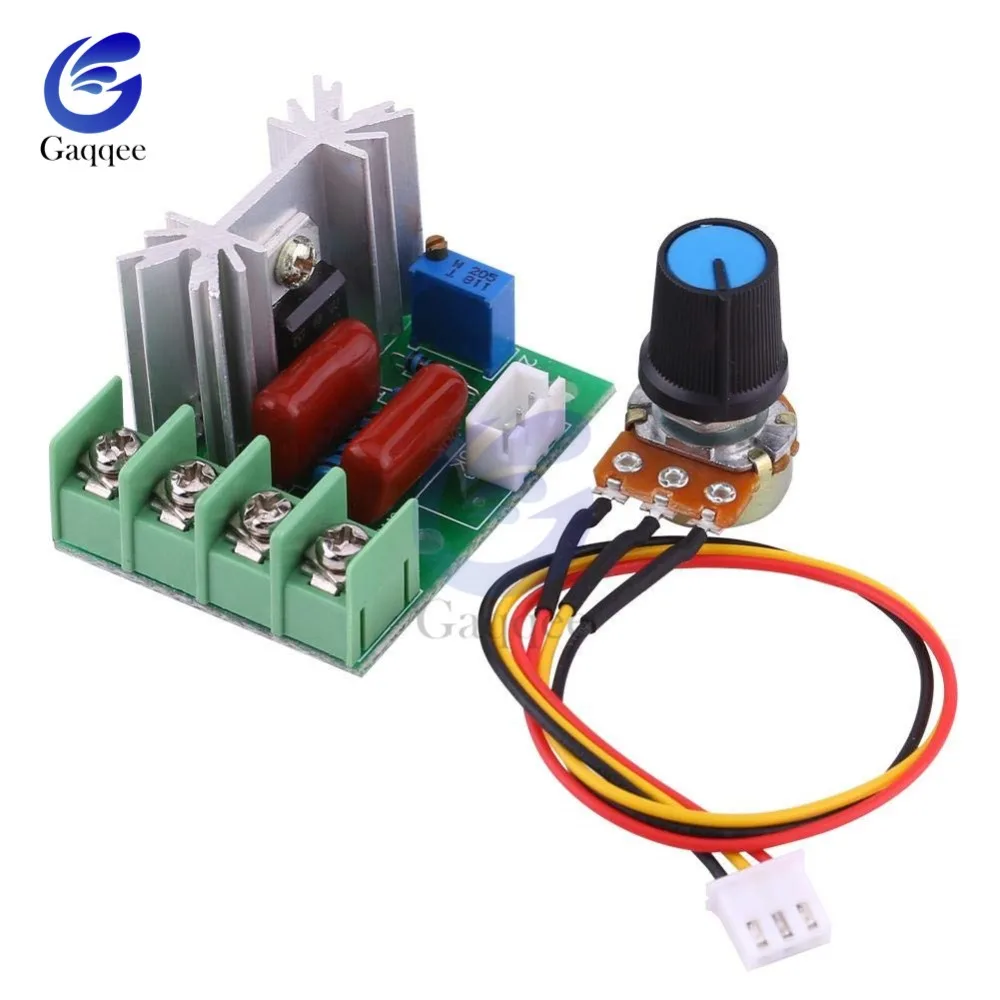

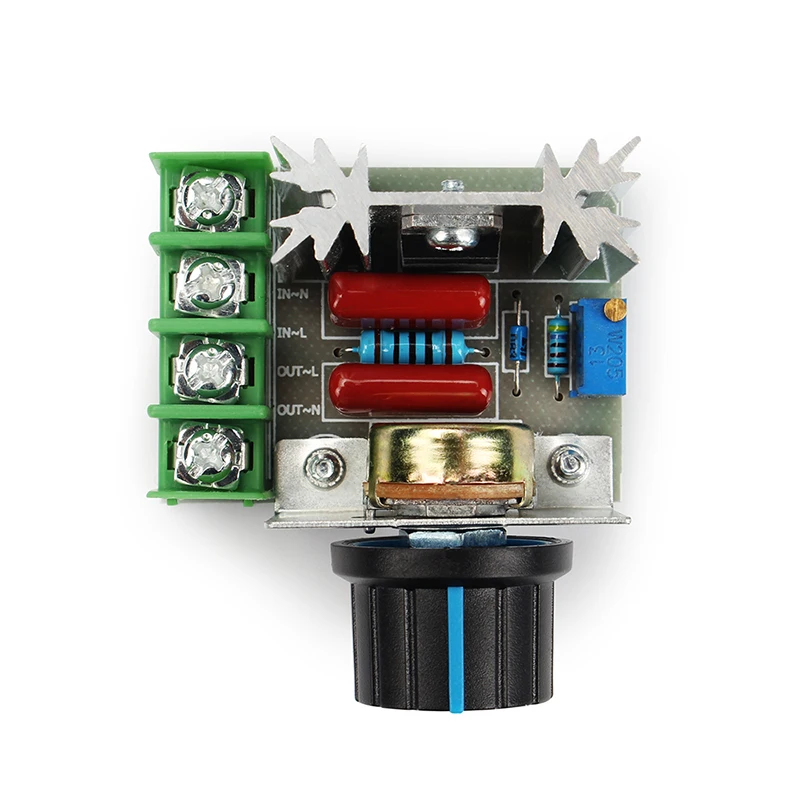

Характеристики диммера для лампы накаливания

• максимальная нагрузка 2,5 кВт
• низкий уровень создаваемых помех
• возможность работы в качестве регулятор оборотов или как диммер для традиционных ламп накаливания
• размеры печатной платы: 55 х 55 мм
• питание: 220 вольт

Регулировка мощности потребителей переменного тока не является легким делом. Самым простым, но и одновременно наименее эффективным способом является применение сопротивления, включенного последовательно с нагрузкой. Однако при этом плавная регулировка мощности в данном случае практически невозможна.

Раньше частным случаем такого способа регулирования было включение термистора последовательно с лампой накаливания малой мощности, например, ночника. В этом случае использовались термисторы большой мощности, применяемые в ламповых телевизорах для защиты нитей накаливания от повреждения в момент включения питания. Это было довольно привлекательным решением, но в настоящее время, подобные термисторы трудно найти.

Другой, пожалуй, лучший метод регулирования мощности нагрузки 220В является применение автотрансформатора (ЛАТР). Это решение практически лишено недостатков, за исключением двух: высокой стоимости автотрансформатора и его больших размеров. Зато огромным преимуществом применения так называемых автотрансформаторв, является получение на выходе неизмененного синусоидального сигнала и возможность повышения или понижения напряжения.

Автотрансформатор, схема которого можно видеть на рисунке ниже, является бесценным инструментом в мастерской радиолюбителя. Он позволяет тестировать устройства, питаемых от электрической сети и проверять их устойчивость от перепадов питающего напряжения.

Мы же рассмотрим дешевую и простую схему, работающую по принципу фазного регулирования. Как видно, схема очень простая и состоит всего из нескольких элементов. Самым интересным из них является динистор DB3 (Diac). Применение именно этого элемента позволило разработать простую схему.

Принцип действия динистора заключается в следующем: он не проводит ток пока напряжения на нем ниже определенного порогового значения, как правило 12…20В. Однако, если это напряжение будет превышено, динистор начинает проводить ток пока напряжение не упадет до значения близкого к нулю. Второй, очень важной особенностью диака является тот факт, что полярность напряжения для него совершенно не имеет значения, что позволяет применять этот элемент в цепях переменного тока.

Действие этого полезного радиокомпонента лучше всего иллюстрирует следующий рисунок.

Давайте теперь обсудим работу нашего диммера. Анализ его работы мы начнем в момент перехода сетевого напряжения через ноль, когда напряжение на конденсаторе C1 также близко к нулю. Напряжение в сети начинает нарастать, заряжая конденсатор C1 через резистор R1 и потенциометр P1.

Понятно, что скорость заряда зависит от величины последовательно соединенных сопротивлений R1 и P1, и, следовательно, с помощью потенциометра P1 можно изменять эту скорость в широких пределах.

В какой-то момент напряжение на конденсаторе C1 достигает значения пробоя динистора. Динистор разряжает конденсатор через управляющий вывод симистора Q1. Симистор открывается, включая нагрузку замыкает цепь заряда конденсатора С1 предотвращает его перезарядку.

При следующем переходе напряжения через ноль, симистор выключается, конденсатор C1 снова начинает заряжаться, и весь цикл повторяется сто раз в секунду. Понятно, что чем меньше зарядится конденсатор C1, тем меньше по времени будет открыт симистор и соответственно меньшая мощность поступит на нагрузку.

Таким простым способом мы получаем плавную регулировку мощности практически от 0 до 99%. Работу схемы лучше всего иллюстрирует следующий рисунок. Дополнительные два элемента, дроссель D1 и конденсатор С2, служат для устранения серьезного недостатка схемы: генерации радиопомех помех.

В схему добавлен резистор R2 (его значение необходимо подобрать). Назначение данного резистора — поддерживать нить накала лампы в «теплом» состоянии. Это хороший способ увеличить срок службы ламп накаливания, которые чаще всего перегорают в момент их включения, поскольку холодная нить имеет низкое сопротивление. При использовании резистора R2 протекающий через лампу ток, ничтожно мал.

Внимание. Диммер во время работы находится под опасным для жизни напряжением сети 220 вольт! Монтаж и настройку производить только при полном отключении от сети. Если вы не уверены в своих силах, то попросите помощь в сборке данного устройства более опытного специалиста.

Диммер – электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью. Реализовать регулировку можно несколькими способами. Но наиболее распространён фазовый способ, суть которого состоит в управлении во времени моментом отпирания силового ключа (транзистора, тиристора). В сетях переменного тока лучше всего зарекомендовали себя диммеры на основе симметричного тиристора (симистора) в виде простой и недорогой конструкции. Как сделать диммер своими руками из доступных деталей, описано в этой статье.

Схема и принцип её работы

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1. При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

• С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
• R1 – резистор 4,7-27 кОм-0,25 Вт;
• R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
• VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
• VS1 – симистор BT136-600D или BT136-600E;
• VS2 – динистор DB3;
• LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

Область применения

В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.

Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.

Шим диммер на 220 вольт

РадиоКот >Схемы >Питание >Преобразователи и UPS >

Шим диммер на 220 вольт

Доброго времени суток.

В нашу жизнь активно входят светодиодные лампочки. Они экономичнее, ярче, долговечнее ламп накаливания.

Итак, возникла необходимость регулировки яркости этой самой лампочки, но не просто регулировки, а регулировки с помощью Arduino.

В интернете существует немало статей и схем на тему симисторных диммеров, например таких:

Но у них есть один недостаток. Они требуют постоянного контроля перехода через нуль, а также не очень удобны в использовании из-за способа управления симистором.

Однако я решил попробовать использовать эту схему. Была разведена и вытравлена плата, впаяны компоненты.

Первый тест на лампочке накаливания прошел успешно, она прекрасно изменяла свою яркость. А вот со светодиодной лампочкой все было немного сложнее. Она просто отказывалась работать. Как потом выяснилось, драйвер лампочки начинает «беситься» при использовании такого способа регулировки (этот диммер просто «обрезает» часть синусоиды), он просто не понимает, что происходит с сетью.

После неудачной попытки, путем мозгового штурма, была придумана следующая схема:

Снова была разведена и вытравлена плата.

Кто знает, тот поймет, а для остальных объясню.

Сетевое напряжение представляет собой переходящую через нуль синусоиду. Транзистор не может управлять таким напряжением. С помощью диодного моста напряжение выравнивается до такого состояния:

А после сглаживающего конденсатора получается немного пульсирующее, но вполне пригодное для использования напряжение.

Именно это напряжение Arduino и «кочегарит» с помощью MOSFETа и обычного ШИМа. Но у этой схемы есть существенный для некоторых недостаток: при неполной яркости лампочка начинает пищать. А в целом, эта схема дешевле и проще симисторной.



Вопросы: Форум.

Файлы:
Архив ZIP

Все вопросы в Форум.

---

Как вам эта статья?	Заработало ли это устройство у вас?

Диммер для светодиодных ламп 220в: как выбрать и подключить

Современный диммер для светодиодных ламп имеет сложную электрическую схему, работа которой заключается в регулировке светового потока. Вдобавок он служит защитой от перенапряжения, исполняет роль распределителя нагрузки и экономит электрический ресурс, продлевая срок службы ламп.

Знакомимся с устройством и работой диммера

Регуляторы для светодиодных ламп напряжением 220 В схожи по функциональности и строению с моделями для других источников света. Вообще – это выключатель с регулировочным колесом или кнопками. На корпусе имеются подключения к цепи для подсоединения проводов. Функциональность регулятора заключается в отсекании амплитуды напряжения. Поворачивая колесо или нажимая кнопки, изменяется яркость свечения лампы, а значит, и всего освещения. Диммеры для светодиодных ламп имеют свои особенности:

• диммером нельзя регулировать яркость каждого цикла включения освещения. Лучше это делать периодически. Если требуется меньшая яркость света при каждом включении, в осветительных приборах надо установить лампы меньшей мощности;
• для работы диммера с LED лампами обязательно нужен дроссель.
  Это связано с тем, что такие модели рассчитаны на меньшую мощность;
• LED лампы имеют в 10 раз меньшую мощность от обычных источников света, что требует применения для них маломощных диммеров;
• и, наконец, основное их отличие заключается в регулировке. Яркость LED ламп регулируется не понижением или повышением силы тока, а за счет изменения его импульсов в электросети.

Именно эти особенности указывают, почему нельзя ставить диммер LED ламп с другими типами ламп. Выключатель и лампы должны иметь совместимость.

Различие по управлению

Существуют разные виды диммеров для светодиодных ламп, которые различаются своим управлением:

• механическое управление производится кнопкой или колесом. Механизм может быть поворотный, нажимной или поворотно-нажимной. При поворачивании колеса или нажиме кнопки изменяется яркость освещения;
• электронное управление имеет выключатель, у которого стоит сенсорный или инфракрасный датчик;
• акустическая регулировка происходит за счет наличия датчика, реагирующего на громкие звуки, например, голос человека. Недостатком такого управления является незапланированное изменение яркости освещения от звука случайно упавших предметов;
• дистанционная регулировка выполняется через пульт управления. Таким диммером удобно регулировать или включать освещение, не вставая с места.

Из всех рассмотренных моделей самым надежным можно считать поворотный выключатель. Его механизм отличается простотой и приемлемой ценой. При выполнении монтажа проще всего найти комплектующие. Одним из основных и популярных производителей диммеров считается фирма Легранд.

Различие по типу установки

Современные модели LED диммеров имеют большой ассортимент, которые различаются типом установки:

• модульные модели крепят на DIN-рейку и располагают в распределительном щите. Управление ими производят через выносные регуляторы. Кроме изменения яркости свечения ламп, выключатель имеет дополнительные функции;
• моноблочные модели достаточно распространены. Их можно установить вместо обычного выключателя, но они должны иметь ШИМ функцию;
• по типу установки регуляторы бывают для скрытой и наружной электропроводки.

Что такое ШИМ?

Расшифровка ШИМ означает широтно-полюсная модуляция. Она применяется для регулировки свечения светодиодных ламп. Принцип работы ШИМ генератора заключается в вырабатывании высокочастотного тока около 200 Гц, который требуется для работы LED лампы. Изменение яркости свечения происходит от смены напряжения, ширины и времени положительного импульса. На выходе ШИМ генератора образуется электрический сигнал, при этом частота и величина тока не изменяются.

Совместимость LED ламп

Чтобы узнать, какой надо приобрести диммер, необходимо определить его совместимость с источником света. Так как LED лампы бывают регулируемые и нерегулируемые, не любой диммер можно ставить в цепь. Некоторые производители выпускают LED лампы, работающие с определенным регулятором. Определить их совместимость можно по таблицам, находящимся у продавцов этого вида товара. Перед установкой диммера надо изучить технические характеристики источников света:

1. Нерегулируемые лампы нельзя ставить совместно с диммером. Это приведет к их плохой работе, а при выходе из строя, продавец или производитель откажет в гарантийном обслуживании.
2. Регулируемые лампы часто функционируют со стандартными регуляторами, которые работают по принципу отсечки фазы. Но здесь надо знать, что на качество затемнения освещения влияет количество светодиодов на коммутаторе. Большинству регуляторов для оптимальной работы требуется минимальная нагрузка в пределах 20–45 Вт. Если для достижения такой мощности достаточно 1 лампы накаливания, то светодиодных с напряжением 220 В придется подключить 2 или 3 штуки.
3. Если для освещения требуется использовать только 1 LED лампу, лучше воспользоваться регулятором низкого напряжения. Он предназначен для регулировки низковольтного LED освещения, которое имеет магнитный трансформатор.

При покупке LED лампы надо обращать внимание на упаковку. Производители на ней указывают, можно ли использовать регулятор. Это может быть надпись или круглый значок.

Расчет максимального количества ламп

При выборе регулятора для установки своими руками на домашнее освещение необходимо учитывать его мощность.

Рассчитать максимальное количество LED ламп на 220 В по принципу расчета обычных источников света не получится. Проще всего можно за консультацией обратиться к специалисту или, если для освещения комнаты используется 1 лампа 220 В, взять ее с собой в магазин и испытать на работоспособность методом подключения к регулятору.

Но если принято решение самостоятельного расчета, давайте рассмотрим различия между обычными и светодиодными источниками света 220 В:

• количество обычных источников света можно рассчитать делением максимальной мощности регулятора на мощность одной лампы;
• чтобы рассчитать максимальное количество LED источников света 220 В, необходимо максимальную мощность регулятора разделить на 10. Получившийся результат разделить на мощность светодиодной лампы.

Самостоятельная установка регулятора

Процесс подключения регулятора своими руками довольно прост:

1. Отключите на электросчетчике подачу электроэнергии.
2. В месте установки надо подрезать электропроводку и зачистить концы проводов.
3. Подать электричество в сеть и тестером или пробником найти фазовый провод. После этого электроэнергию опять надо отключить.
4. На регуляторе фазовый провод подсоедините к разъему с буквой L, а другой провод вставьте в разъем с буквой N. После этого зажмите провода зажимами и проверьте прочность соединения.
5. После того как вся схема собрана, ровно выставьте диммер, отрегулировав его регулировочными болтами.
6. Сверху закрепите декоративный кожух и, подав напряжение, испытайте работоспособность системы.

На данном этапе, если все приборы освещения работают нормально, установку регулятора своими руками можно считать оконченной.

Самодельный регулятор

Схема самодельного диммера довольно проста. Если в доме имеется паяльник и радиодетали ее можно спаять своими руками, конечно, желательно обладать хотя бы минимальными навыками радиодела.

Для изготовления регулятора своими руками понадобиться медный провод, симистор, два конденсатора, динистор, переменный и постоянный резисторы, а также паяльник с припоем. Радиодетали установите на текстолитовой плате, и спаяйте их между собой проводом как указано на схеме.

Принцип работы самодельной схемы заключается в подаче тока с переменного резистора на неполярный конденсатор. В свою очередь, он заряжается и отдает энергию лампе. Если схема собрана правильно и все детали работоспособны, регулятор должен заработать.

Установив самостоятельно диммер на LED освещение 220 В, хозяин сделает шаг к созданию высокотехнологичного жилья.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Контроллеры и диммеры 12 и 220 Вольт

по порядкупо росту ценыпо снижению ценыпо новизне

16243248

• eyJwcm9kdWN0SWQiOjg0MzA3ODIzMiwiY2F0ZWdvcnlJZCI6NTMwMDcsImNvbXBhbnlJZCI6Mjc1OTM5NSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MjI3NTM0NDAuMzUxNzUxLCJwYWdlSWQiOiI5NmQ0NDk3YS04OWYzLTRmNDUtYTgzZS1hNDJmOGZiN2E2YzQiLCJwb3ciOiJ2MiJ9.wynVVu7CsGlsOoIXiB5DJYbpLYjJazC187iOPcScbe4″ data-advtracking-product-id=»843078232″ data-tg-chain=»{"view_type": "preview"}»>

  00037193

  365,75 грн.

  В наличии Оптом и в розницу

• 00037194

  42,35 грн.

  В наличии Оптом и в розницу

• 00047537

  52,52 грн.

  В наличии

• 0003580

  107,25 грн.

  В наличии Оптом и в розницу

• 00047536

  385,55 грн.

  В наличии

• 0003581

  250,25 грн.

  В наличии Оптом и в розницу

• 00037195

  69,30 грн.

  В наличии Оптом и в розницу

• 00037196

  57,75 грн.

  В наличии Оптом и в розницу

• 0003582

  464,75 грн.

  В наличии Оптом и в розницу

• 0003583

  715 грн.

  В наличии Оптом и в розницу

• 00037197

  462 грн.

  В наличии Оптом и в розницу

• 00037198

  462 грн.

  В наличии Оптом и в розницу

• 00035300

  32,18 грн.

  В наличии Оптом и в розницу

• 00035301

  71,50 грн.

  В наличии Оптом и в розницу

• 00037199

  462 грн.

  В наличии Оптом и в розницу

• 00037200

  327,25 грн.

  В наличии Оптом и в розницу

• 00035302

  178,75 грн.

  В наличии Оптом и в розницу

• 00037202

  365,75 грн.

  В наличии Оптом и в розницу

• 00035303

  178,75 грн.

  В наличии Оптом и в розницу

• 00037201

  365,75 грн.

  В наличии Оптом и в розницу

• 00035304

  196,62 грн.

  В наличии Оптом и в розницу

• 00037203

  288,75 грн.

  В наличии Оптом и в розницу

• 00035305

  464,75 грн.

  В наличии Оптом и в розницу

• 00037204

  288,75 грн.

  В наличии Оптом и в розницу

Диммер для светодиодных светильников, ламп и светодиодных лент

Вы приобрели светильник и хотите управлять яркостью с диммера, но светильник не диммируемый? Мы знаем как решить этот вопрос!

Диммирование светодиодных светильников

Прогресс не стоит на месте и все чаще и чаще на замену обычным светильникам приходят светодиодные.

Но на ряду с этим появилась новая проблема — а как регулировать яркость светильников, если они для этого не предназначены?

Мы часто сталкиваемся с подобной задачей и имеем несколько способов ее решения.

Как диммировать светодиоды?

Для начала необходимо определиться с помощью чего вы хотите управлять освещением.

Возможные варианты:

• Всевозможные настенные панели, клавиши,»крутилки», которые встраиваются в стандартные подрозетники .

• Переносные пульты управления по радиоканалу.

• Управление со смартфона (ios, android)

• Управление по системе «Умного дома», управление с ПК и т.д.

Выбор Остального оборудование следует доверить специалистам .

Замена драйвера

Светодиодные светильники подключаются к сети 220 вольт через источники тока (драйверы). Именно драйвер и должен быть диммируемым, чтобы у вас появилась возможность регулировать яркость светильника с обычного диммера.

  Для подбора подходящего драйвера необходимо знать характеристики драйвера идущего в комплекте, и подобрать из нашего ассортимента наиболее подходящий по характеристикам вариант.

Использование дополнительных контроллеров

Иногда светодиодные светильники запитаны не от источника тока, а от источника напряжения ( блока питания) с выходом 12 или 24 вольта. Подобная же задача стоит, когда необходимо диммировать светодиодные лампы на 12 вольт или светодиодные ленты.
Блоки питания диммируемые существуют, но их цена довольно высока, а выбор мал, поэтому зачастую на помощь приходят Triac диммеры, которые подключаются между постоянно запитанным обычным блоком питания и непосредственно светильником или лентой.
В таком случае, блок питания остается запитан от стабильной сети 220 вольт, а диммируемая фаза подается на Triac диммер и осуществляет синхронное регулирование яркости низковольтной цепи.

Если у вас есть необходимость в регулировке освещения, но вы не знаете как это выполнить — пришлите запрос нам на почту, или позвоните нам по телефону, и мы обязательно вам поможем!



Весьма простой и полезный регулятор мощности 2000W

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о весьма полезном регуляторе мощности/диммере, рассчитанном на 2000W и позволяющем регулировать выходную мощность всевозможных устройств. Переходник очень полезен в быту, имеет массу применений, поэтому кто заинтересовался, милости прошу под кат…
Upd, добавил пару тестов с бОльшей нагрузкой

Общий вид:

Краткие ТТХ:
— Максимальная мощность – 2000W
— Напряжение питания – 50-220V
— Корпус — нет
— Размеры — 52мм*50мм*30мм
— Вес – 41г

Габариты:

Регулятор мощности/диммер поставляется в стандартном пакетике и имеет небольшие габариты. Вот сравнение с тысячной банкнотой и коробком спичек:


Внешний вид:

Регулятор имеет лишь один рабочий орган, позволяющий изменять выходную мощность больше или меньше:

Количество деталей небольшое, пайка хорошая, флюс отмыт:

Для подключения к сети/приборам, на плате распаян клеммник с защитными бортами:

По подключению все просто: две левые клеммы (IN) для подключения к сети 220V, две правые (OUT) для подключения нагрузки.
К сожалению, какого-либо корпуса устройство не имеет, поэтому при эксплуатации в таком виде будьте осторожны!

Тестирование:

В качестве примера попробуем регулировать мощность паяльника ЭПЦН-40, мощностью 40W:

Контролировать параметры будем самодельным ваттметром:

В номинальном режиме паяльник потребляет около 39W:

Минимально-возможная мощность с данным регулятором составила 10W:

Максимально-возможная мощность через регулятор – 38W:

Разницу в 1-2W можно скостить на потери в дополнительных проводах и различном входном напряжении, т. е. при положении регулятора в MAX, выходная мощность почти ничем не ограничивается.
Многие спросят, мол, зачем изменять мощность паяльника. Отвечу – для минимизации выгорания жала. При гораздо меньших размерах жала или при больших мощностях паяльника, при длительном нахождении его в режиме «ожидания», жало «выгорает». Если постоянно выключать питание паяльника, то необходимо будет ждать несколько минут, чтобы он опять нагрелся до нужной температуры. Согласитесь – не очень удобно. Данный регулятор, в свою очередь, лишь немного снижает температуру и для того, чтобы при необходимости довести параметры паяльника до номинальных, понадобится гораздо меньше времени, нежели при полном нагреве. При этом износ жала небольшой, разогревается до номинальной температуры за полминуты. На фото ниже установлена мощность около 30W:

По просьбам читателей добавляю небольшой тест с более мощной нагрузкой, которой выступает термофен KLT-3A. Самодельный ваттметр включил на выход регулятора.
При нагрузке 700W (ползунок регуляторов в MAX), радиатор симистора теплый, за 5 минут нагрелся до 35°С:

В таком режиме может работать продолжительное время. Во втором режиме термофена (ползунок регуляторов в MAX), за минуту температура достигла 50°С. Мощность при этом составила около 1350W:

При такой мощности, данного радиатора недостаточно для продолжительной работы, необходимо прикрутить более массивный радиатор или активное охлаждение (кулер). На мой взгляд, до 800-900W можно использовать регулятор «как есть», при бОльших мощностях и продолжительных режимах работы необходимо доработать охлаждение!
Еще пару примеров, регулятор выставлен в среднее положение:

Чуть больше среднего:

Весьма распространенные применения регулятора:
— Изменение оборотов коллекторных двигателей:
Подойдет в качестве бюджетного регулятора для большинства электроинструмента (УШМ/болгарки, дрели, перфораторы, рубанки, шлифмашинки). Очень удобная вешь для моделей, не имеющих встроенного регулятора оборотов или систем плавного пуска, например, тех же бюджетных болгарок с номинальными оборотами шпинделя 11000 об/мин. Единственное, что необходимо помнить – с понижением мощности, падает и крутящий момент на валу, плюс система охлаждения рассчитана под номинальные обороты и не будет должным образом охлаждать при сниженных оборотах. Есть риск спалить инструмент от перегрева
— Регулировка мощности ламп освещения – незаменимая вещь, когда выключение какой-то группы ламп неприемлемо. Регулятор позволяет плавно изменять яркость свечения в нужном месте
— Регулировка мощности нагревательных приборов: ТЭНы, паяльники

Итого, регулятор годный, радиатор практически не греется на небольших мощностях (до 800-900W), при бОльших мощностях желательно доработать охлаждение и дорожки на плате. регулятор дешевый, рекомендуется к приобретению…

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Сетевой диммер 220V на микроконтроллере — Полезная информация — AVR project.ru

 Сегодня я поделюсь результатами своих экспериментов в области управления нагрузками, подключенными к бытовой сети 220 вольт. А именно займемся диммированием — будем плавно зажигать и гасить лампочку накаливания с помощью микроконтроллера.

 На первый взгляд тут ничего сложного нет —  используем ШИМ и регулируем в свое удовольствие. Но не стоит забывать что напряжение в розетке переменное, а значит что сделать это будет немного сложнее. Дальше будет немного теории, схема и метод управления.





При работе с высоким сетевым напряжением следует быть осторожным и внимательным! Ни в коем случае не дотрагиваться до оголенных участков схемы.







 Так почему же нельзя в данном случае использовать простой шим сигнал?

Как известно в розетке у нас переменное напряжение синусоидальной формы, как на рисунке ниже.

















 Если использовать управление с помощью ШИМ, ключ через который регулируем сигнал (например симистор) будет открываться и пропускать в нагрузку куски синусоиды, имеющие разную мощность. Как итог, никакого плавного регулирования не получится, а будет безупорядоченный сигнал на выходе:















 Для того чтобы этого избежать, мы должны знать когда включать и выключать симистор, то есть привязать управляющий сигнал к управляемому. Как? Все просто, достаточно знать когда сигнал проходит через 0. Зная где начинается каждая следующая полуволна мы сможем открывать ключ в нужные моменты, тем самым отдавая нагрузке одинаковую мощность. А изменяя время, которое управляющий ключ находится в открытом состоянии мы можем плавно изменять отдаваемую мощность.















 Момент прохождения сетевого напряжения через 0, можно определять с помощью оптопары. Для того чтобы детектировать начало каждой полуволны (и отрицательной и положительной) оптопару подключаем через диодный мост. Таким образом на выходе детектора нуля получаем короткие положительные импульсы в момент когда напряжение в сети проходит через 0.









 Для наглядности приведу картинку с виртуального осциллографа смоделлированной схемы в proteus. Синим цветом изображен исходный сигнал (~220V), красным — сигнал после выпрямления диодным мостом. Зеленым цветом изображены импульсы на выходе оптопары U3.











 Сигнал с детектора нуля можно завести на вход внешнего прерывания, чтобы ловить начало новой полуволны, а дальше открывать симистор U4 (я использовал BT16-600) на необходимое время. Для опторазвязки я использовал оптосимистор MOC3022 (U2).

 Остается только подсчитать время на которое нужно открывать симистор. При частоте сетевого напряжения равной 50 Гц время полупериода (длительность одной полуволны) составит 0,01 сек. То есть если мы откроем симистор на 0,005 сек, мы пропустим половину полуволны, мощность составит 50%, если откроем симистор на 0,01 сек (или больше), пропустим всю полуволну и отдаваемая мощность составит 100%. Тут думаю все понятно.



код в Bascom-AVR

  $regfile = «attiny2313.dat»
$crystal = 8000000

Dim N As Bit                                 ‘1-плавно зажигаем лампочку, 0-гасим

Config Int0 = Falling
On Int0 Imp

Config Timer0 = Timer , Prescale = 1024      ‘переполнение за 0,032 сек
Dim Wt As Byte
On Timer0 Perepolnenie

Config Portd.0 = Output
Opto Alias Portd.0
Opto = 0

Enable Interrupts
Enable Timer0
Start Timer0
Enable Int0

Wt = 195                                     ‘минимальный накал
N = 1

Wait 2

Do                                           ‘бесконечный цикл

Loop

End

Imp:                                         ‘прерывание от детектора нуля
 Timer0 = Wt      ‘чем большее значение сюда положим, тем быстрее переполнится таймер
 Start Timer0

 If N = 1 Then                               ‘плавно зажигаем лампу
  Incr Wt                                    ‘увеличиваем до максимального значения
   If Wt = 255 Then
    N = 0
   End If
 Else                                        ‘плавно гасим
   Decr Wt                                   ‘уменьшаем до минимального значения
    If Wt = 195 Then
     N = 1
    End If
 End If
Return

Perepolnenie:                                ‘переполнение таймера
 Stop Timer0                                 ‘останавливаем таймер
 Opto = 1                                    ‘включение симистора
 Waitus 100
 Opto = 0                                    ‘выключение оптосимистора

Return




                минимальный накал                        средний накал                                    максимальный накал

и не большое видео



 Управление лампочкой метод конечно не ограничивается, этим же способом можно управлять и другой нагрузкой — нагревателями, двигателями и пр.





Приобрести стильный и долговечный диммер на 220 В

О товарах и поставщиках:


 Купить.  Диммер на 220 вольт  на Alibaba.com для достижения нескольких уровней освещения в вашей гостиной, столовой или гостиной, в зависимости от настроения и тона дня или времени года. Выбирайте изменение цвета.  Диммер 220 вольт , чтобы придать вашему дому красочный вид, или легко настраиваемые классические и современные опции, чтобы приспособить интерьер вашей комнаты к вашим уникальным требованиям. Бывают малой интенсивности. Диммер на 220 В  для эффективного ночного освещения и варианты высокой интенсивности для дневного освещения.

 Найти.  Диммер 220 вольт  с многофункциональными переключателями включения и выключения, позволяющими эффективно изменять настройки освещения. Существуют более продвинутые параметры, которые имеют предустановленные функции и память настроек, поэтому они могут автоматически адаптироваться к часто используемым настройкам. Выбирал из большого.  Диммер 220 В Каталог , включая однополюсные, многопозиционные, съемные, трех-, четырехполюсные и интеллектуальные решения, все из которых являются энергоэффективными и экономичными.

 The.  Диммер на 220 вольт , доступный на Alibaba.com, совместим с множеством световых решений, включая электронные лампы низкой частоты, лампы накаливания, компактные люминесцентные лампы с регулируемой яркостью и магнитные низкочастотные лампы. Эти.  Диммер 220 вольт  также доступен во многих вариантах стиля, включая тумблер, поворотный, кран, слайд, качельку и многие другие выдающиеся стили. Каким бы ни было ваше домашнее освещение, откройте для себя.  Диммер 220 В  доступен во многих уникальных мощностях и конфигурациях.

 Просмотрите Alibaba.com, чтобы найти привлекательные с эстетической точки зрения и высококачественные продукты, которые помогут улучшить качество домашнего освещения. С продуктами, доступными в разнообразных.  Диммер 220 вольт  и недорогие предложения, вы найдете лучшие решения для вашего уникального домашнего освещения.


220v dimmer — купить 220v dimmer с бесплатной доставкой на AliExpress

Отличные новости !!! Для диммера 220В вы обратились по адресу.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший диммер на 220 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой диммер 220 В на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в диммере 220 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dimmer 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

, 220v dimmer switch — купить 220v dimmer switch с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для диммера 220В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший диммерный переключатель на 220 В должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели диммер на 220 В на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в диммерном переключателе 220 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dimmer switch 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Диммерные переключатели для ламп 220 В

У меня есть загородный дом на Филиппинах, который я только заканчиваю. Я хочу использовать диммерные переключатели. Будут ли диммерные переключатели для США работать на Филиппинах?

Филиппины Электрические диммерные переключатели 220 В

[ad # block] Вопрос: Я живу в Нью-Йорке, но у меня есть загородный дом на Филиппинах, который я только заканчиваю.Я хотел бы использовать диммеры, переключатели света и лицевые панели розеток из Америки, потому что их больше и дешевле. Будут ли они работать на Филиппинах? Я почти ничего не знаю об электричестве — но в США напряжение 110, а в Филиппинах 220.

Есть совет?

Спасибо!

Этот вопрос по электрике пришел от: Пайс, домовладелец из Нью-Йорка, штат Нью-Йорк

Подробнее о Домашняя проводка в Нью-Йорке

Дополнительные комментарии: БОЛЬШОЙ чертов сайт — я обучаюсь БЕСПЛАТНО !!
😉

Ответ Дэйва:
Спасибо за ваш вопрос по электрике. Pice

Поддержание целостности электрической цепи

Pice, лучше всего купить диммерные переключатели на Филиппинах, чтобы поддерживать целостность напряжения в их электрической системе 220 вольт.У них также есть хороший выбор диммерных переключателей, доступных по разумной цене.

Следующие ссылки помогут вам в решении вашего электрического вопроса:

Электропроводка розетки

Электромонтаж электрических розеток для дома

Домашняя электропроводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.

Подключение диммерного переключателя

Схема электрических соединений трехпозиционного переключателя яркости

Полностью объясненная схема подключения трехпозиционного переключателя яркости избавит от тайны подключения трехпозиционного переключателя света.

Освещение для дома

Электрические розетки

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 В Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Модуль диммера переменного тока, 1 канал, логика 3,3 В / 5 В, 50/60 Гц переменного тока, 220 В / 110 В

Общая информация

Диммер переменного тока предназначен для управления напряжением переменного тока, которое может передавать ток до 600В / 16А.В В большинстве случаев диммер используется для включения / выключения питания ламп или нагревательных элементов, его также можно использовать в вентиляторах, насосах, воздуха чистящие средства и т. д.

В последнее время диммер стал часто используемым решением для систем умного дома. Например, когда нужно плавно изменить яркость света. Лампа медленно включается или выключается, создавая комфортную атмосферу. Диммер работает наиболее эффективен с лампами накаливания. Он менее стабилен со светодиодными лампами с регулируемой яркостью низкой яркости, но с умеренным и высоким яркость это выполнит солидную работу.Учтите, что люминесцентные лампы (газоразрядные лампы) не поддерживают диммирование.

Силовая часть диммера изолирована от управляющей части, чтобы исключить возможность перебоев с током в цепи. микроконтроллер.

Логический уровень толерантен к 5В и 3,3В, поэтому его можно подключить к микроконтроллеру с 5В и 3,3В. логика уровня.

В Arduino диммер управляется библиотекой RBDdimmer.h, которая использует внешние прерывания и время обработки. прерывания.Это упрощает написание кода и дает больше времени на обработку основного кода. Вот почему вы можете контролировать несколько Диммеры от одного микроконтроллера.

Вы можете скачать библиотеку RBDDimmer.h и несколько примеров в «Документах» или на GitHub. Мы постоянно обновляем наши библиотека, поэтому мы рекомендуем проверять обновления сайта или подписаться на нашу рассылку.

Диммер подключается к контроллерам Arduino через два цифровых контакта. Первый (ноль) для контроля прохождения нулевой фазы из AC, который используется для подачи сигнала прерывания.Второй (DIM / PSM) для управления (тусклым) током.

Обратите внимание, что Zero требует подключения к назначенным контактам микроконтроллера (которые различаются в зависимости от модели Uno, Nano, Leonardo, Mega), поскольку он привязан к прерываниям микроконтроллера.

Теория:

Диммирование может быть достигнуто с помощью модуляции с пропуском импульсов:

• Метод 1. Один или несколько циклов (синусоидальный сигнал) передаются нагрузке, следуя одному или нескольким циклы заблокирован.
• Метод 2 — Частичная передача каждой синусоидальной волны на нагрузку.
• Метод 3 — Генерация модулированного синусоидального сигнала различной частоты до нескольких сотен герц. Этот способ требуются специализированные мощные генераторы переменного тока с различной модуляцией.

Методы 1 и 2 проще всего выполнить с помощью диммера и программного кода: в обоих случаях необходима схема, которая обнаруживает переход через нуль и может управлять симистором.

ВНИМАНИЕ:

Мы не рекомендуем использовать диммер с обычным светодиодом (Примечание: светодиодная лампа с регулируемой яркостью может затемняться с помощью диммера RobotDyn AC), люминесцентную лампу или любую другую лампу со встроенным регулятором яркости!

Дешевая схема диммера 220 В, найдите схемы диммера 220 В онлайн на Alibaba.com

Цепь диммера дешево 220 В, найдите схему диммера 220 В онлайн на Alibaba.com

Диммер переменного тока 1000 Вт Собранный комплект 110 В / 220 В Электронная схема лампы / диммера: FA416

18.0

Собранный комплект Диммер переменного тока 500 Вт 110 В / 220 В Лампа / Диммер света Электронный комплект для хобби Печатная плата: FA415

15,5

Диммер из 2 лампочек 110 В-220 В Переключатель с регулятором освещенности для ретро люстр Настольные лампы Торшеры Лампа с регулируемой яркостью Led Dimmer 220v JiFengCheng (tgq007-us)

15.99

GOWE 12KW 12000W 220V Отображение напряжения Регулируемый диммер 0-220V Регулятор напряжения переменного тока для лампы скорости, напряжения, температуры

277.00

BephaMart 4000 Вт 220 В переменного тока SCR Регулятор напряжения Диммер Регулятор скорости электродвигателя

16.06

Диммер светодиодные трековые фары 7 Вт 85-265 В 220 В оптом 20 шт. Теплый / дневной / холодный белый 3000K lumini de cale condus dimmer lalana jiro

$ 565,0

Светодиодный диммер Bonlux с ручкой Romote 110v 220v PWM 0-10v Triac Светодиодный диммерный переключатель для E27 Gu10 Регулируемая лампа / прожектор / Downlight

16,99

Собранный комплект AC Dimmer 500W 110V / 220V Лампа / диммер Hobby Электронный комплект Монтажная плата: FA415

15.50

AC 220-240V DC 12V Галогенный напольный светильник Настольная лампа Трансформатор Преобразователь мощности Диммерный переключатель

$ 26,14

Регулятор напряжения Регулятор скорости SCR Диммер + кожух AC 220V 4000W

null

ERTIANANG AC Regulator 4000W 220V Mayitr SCR Voltage Регулятор Диммер Скорость Электродвигателя Регулятор температуры для ламп водонагревателя

24.0

8KV 220V Неоновая вывеска Блок питания трансформатора с диммером Neon Adjust Балласт — Электрооборудование и материалы Другое электрическое оборудование — 1 x трансформатор питания

69.78

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения Получите расценки по индивидуальным запросам Позвольте подходящим поставщикам найти вас Закройте сделку одним щелчком мыши Настройка обработки Apperal 1000 фабрик могут процитировать для вас Более быстрый ответ скорость 100% гарантия доставки

10000 Вт 220 В Отрегулируйте регулятор напряжения SCR Регулятор скорости двигателя Диммер Термостат / БЕСПЛАТНАЯ ДОСТАВКА

27 долларов США.54 / шт.

Настенный выключатель диммера Холодный серебряный переключатель розетка розетка Переключатель 220 ~ 265 В 86 нижний корпус Многофункциональный Бесплатная доставка

11,40 долларов США / кусок

220 В 4 файла Сенсорный диммер Переключатель лампы для металлического корпуса Лампа накаливания

US $ 10,02 / Шт

220 В / 50-60 Гц Роскошная хрустальная стеклянная панель Стандартный диммер США / Австралии и дистанционный сенсорный настенный выключатель

US $ 28,23 / Шт

300 Вт Светодиодный диммер с регулируемой яркостью регулируемый переключатель яркости 220 В переменного тока.

13.03

Light Dimmer — TOOGOO (R) 110V / 220V Регулируемый регулятор Dimmer Switch для лампы с регулируемой яркостью Белый

4.91

Оптовая продажа — Bright G9 led dimmable Support dimmer 6W LED Lamp Светодиодные лампы 220V Холодный белый Теплый белый бесплатно shipping

US $ 3,35 — 4,35 / шт

Светодиодный диммер Bonlux с регулятором яркости Romote 110v 220v Triac LED Dimmer Switch для E27 Gu10 Dimmable Bulb / spotlight / Downlights

14.66

Высококачественный переключатель управления скоростью потолочного вентилятора Настенная кнопка AC220V 10A Диммер

$ 2,4

Умный дом стеклянный сенсорный переключатель диммера 220 В Кристаллическая емкостная сенсорная панель светорегуляторный переключатель 1 группа 1-полосный

19,99 долларов США / Шт

AC 220 В 8A, двухполюсный электронный автоматический выключатель, защита от перегрузки, DIN-рейка

США 14,03 долл. США / Шт.99

AC220V 7A Двухполюсный электронный автоматический выключатель Защита от перегрузки 35 мм DIN-рейка

11,00 долларов США / кусок

AC220V 2A 2 Двухполюсный предохранитель от перегрузки Электронный автоматический выключатель 35 мм DIN-рейка

10,85 долларов США / кусок

35 мм DIN-рейка 2 полюса 2P защита от перегрузки Электронный автоматический выключатель 4A 220V AC

10,93 долларов США / кусок

AC 220V 5A 2-полюсный 2P защита от перегрузки Электронный автоматический выключатель 35 мм DIN-рейка

13 долларов США.78 / шт.

AC 220V 20A Двухполюсный 2P контроллер защиты двигателя Электронный автоматический выключатель

12,42 долларов США / кусок

AC 220V 2.2A 2-полюсный 2P автоматический выключатель контроллера защиты двигателя 35 мм DIN-рейка

10,81 долларов США / кусок

You также могут быть заинтересованы:

Примечание: статьи, изображения, новости, мнения, видео или информация, размещенные на этой веб-странице (за исключением всей интеллектуальной собственности, принадлежащей Alibaba Group на этой веб-странице), загружены зарегистрированными членами Alibaba.Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: [email protected].

AC110-220V 1500W, RF Светодиодный контроллер диммера, для освещения ресторана, освещения спальни, подключение 110V 220V Высоковольтный одноцветный комплект светодиодных лент

Радиочастотный контроллер использует усовершенствованный компьютерный управляющий чип для управления различными лампами 110 В / 220 В со светодиодами в качестве источника света, такими как: светодиодные ленты высокого давления, радужные трубки и другие лампы и фонари высокого давления; С преимуществами удобного подключения и простого

использовать; Этот продукт имеет много видов изменений, может реализовывать семицветные прыжки, постепенное изменение, стробоскопический, статический цвет и другие изменения освещения в соответствии с фактическими потребностями клиентов, с функциями энергосбережения и памяти, и избегать частой настройки

Этот контроллер имеет два типа входной мощности, AC110V и AC220V. Согласно правилу питания, когда переменный ток уменьшается вдвое, выходная мощность также уменьшается вдвое.

Если вы выберете AC110V, мы отправим вам вилку из США, а AC110V может выдавать только мощность 750 Вт, поэтому он может поддерживать только максимальные подключения 50 метров / 164 футов высоковольтных светодиодных лент 110-220V.

Если вы выберете AC220V, мы отправим вам вилку EU и выходную мощность AC220V 1500 Вт, поэтому он может поддерживать максимальное подключение светодиодных лент высокого напряжения 100 м / 328 футов AC220-230V.

При расчете мощности вашего проекта, пожалуйста, не превышайте 80% мощности источника питания при расчете размера источника питания для использования в вашей системе.

Таким образом, 220 В / 150 Вт мы рекомендуем вам подключить максимум 328 футов, 110 В / 750 Вт мы рекомендуем вам подключить максимум 164 фута.

Если длина вашего проекта освещения превышает выходную мощность контроллера, используйте высоковольтный усилитель мощностью 1500 Вт . Если в вашем большом проекте наружного освещения необходимо добиться синхронизации эффектов и цвета, мы рекомендуем вам использовать несколько декодеров высокого давления DMX для управления ими через консоль DMX .

Как подключиться, пожалуйста, свяжитесь с нами. [email protected]

С приемником дистанционного управления RF, 28 кнопками, с функцией настройки цвета DIY и динамической функцией DIY. Подходит для высоковольтных световых лент RGB, световых лент

Технические параметры контроллера:

1: Рабочее напряжение: AC110-220V

2: Управляющий ток: 4A

3: Расстояние управления: 10 м

4: Рабочая температура: -40 ° C-60 ° C

Стандарты и сертификаты

Схема подключения

Как связать весь рулон светодиодных лент

Как использовать умный переключатель WiFi Amazon Alexa для подключения светодиодных лент, вам нужен переключатель Wi-Fi, нажмите, чтобы купить

Как использовать усилитель для подключения сверхдлинных светодиодных лент

Как использовать DMX-декодер для управления Проект освещения большой светодиодной ленты

Приложения

1. Заднее / рабочее освещение

2. Бухта светодиодное освещение

3. Светодиодное освещение для розничной торговли

4. Светодиодное освещение витрины

5. Акцентные светодиодные фонари

6. Подсветка шкафа

7. светодиодное освещение сцены

Примечание

Входная мощность AC110V или 220V, выходная лампа высокого напряжения AC110V или 220V напрямую.Артикул AC110v или 220 v встречаются в одной линии, одновременно с электричеством.

Гарантия качества на один год. Гарантия не распространяется на искусственное повреждение или повреждение, вызванное неправильным использованием.

Безопасность

Входное напряжение питания этого продукта составляет 110 В переменного тока или 220 В переменного тока.

Короткое замыкание выходных проводов может привести к повреждению контроллера.

Всегда соблюдайте правильную полярность при подключении высоковольтных светодиодных лент и нагрузки.

Только для использования в помещении — этот продукт не является водонепроницаемым или атмосферостойким.

Вы можете заказать провод по индивидуальному заказу, G, V +, R, B

Пакет, включая

1 х светодиодный контроллер высокого напряжения

1 х RF пульт дистанционного управления

1 х 4-контактный

1 x часть руководства пользователя

.Руководствуясь убеждением, что светодиодное освещение станет неотъемлемой частью повседневного освещения, superlightingled.com пришла в светодиодную промышленность и пошла в ногу с передовыми технологиями.

. Мы стремимся к продажам гибких одноцветных, RGB, программируемых пикселей полноцветных светодиодных лент и аксессуаров, светодиодных контроллеров, диммеров, усилителей, источников питания являются основными продуктами.

.Superlightingleds.com основан в 2011 году, за 5 лет развития наша команда становится все сильнее и сильнее.мы предоставляем нашим клиентам качественную светодиодную технологию, отличное обслуживание и превосходную техническую поддержку. superlightingled — ваш надежный партнер в области светодиодной техники.

. Если вы ищете высококачественную серию светодиодных светильников или энергосберегающее решение для освещения, пожалуйста, не стесняйтесь обращаться к нам, мы всегда будем более чем рады помочь любым возможным способом. В superlightingled предлагает светодиодное освещение для всего.
