Дин рейка что это: Что такое дин-рейка в электромонтаже: типы и виды din-рейки

Для чего нужна DIN-рейка

Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.

Что такое DIN-рейка

В электротехнике, DIN-рейкой, в обиходе, называется специальный металлический профиль различной конфигурации, который применяется при выполнении электромонтажных работ. К Дин-рейкам предъявляются самые различные  требования, поэтому они могут изготавливаться либо из гальванизированной стали, либо из алюминия. Din рейки бывают сплошными, или со специальной перфорацией, то есть предварительно нанесенной насечкой, облегчающей их разделение на какую-то определенную длину. Стандартные дин-рейки выпускаются длиной два метра и шириной 35 миллиметров.

Они повсеместно используются для того, чтобы надежно закрепить разнообразное оборудование модульного типа, включающее в себя выключатели автоматические, различные защитные устройства и многое другое. Дин рейка предназначена для использования в электрических щитах. Это привело к тому, что вся современная аппаратура имеет типовые размеры и компактные корпуса, в которых имеются крепления под дин-рейку.

Использование на практике DIN-реек

В настоящее время использование DIN-реек предусмотрено в большей части конструкций электрических щитов. Все электросчетчики и другая модульная коммутационная аппаратура также выпускается с готовыми креплениями, с возможностью размещения на рейке. Крепления представляют собой специальные зажимы из металла или пластика, закрепляющие и фиксирующие оборудование, устанавливаемое на DINрейке. Стоимость DIN-реек, в зависимости от их параметров и материала, отличается между собой в несколько раз.

Основным преимуществом электрических щитов, в которых используются Дин-рейка, является простая и удобная установка в них модульной аппаратуры различной модификации. Обслуживание таких щитов также отличается простотой. Например, чтобы заменить автоматический выключатель, достаточно просто раскрутить клеммы, убрать провода и снять его с рейки.

Для того, чтобы установить в электрощит какой-то новый электрический прибор, необходимо все действия выполнять в обратной последовательности. Достаточно просто защелкнуть прибор в рейке, вставить на место провода и затянуть клеммы.

Что такое фаза, ноль, земля в электрике и зачем они нужны

Для чего нужны переменные резисторы

Для чего нужна катушка индуктивности

Шина заземления

Проводка в бане своими руками: пошаговая инструкция электропроводки, схемы, как провести, монтаж

Правильный монтаж СИП кабеля: как выполняется и что для этого нужно

DIN рейки. Виды и особенности. Применение и монтаж

В настоящее время при проведении электромонтажных работ электрики для закрепления в распределительных щитках различных электрических устройств используют так называемые DIN-рейки. Это металлический специальный профиль, применяемый для упорядоченной установки электрических устройств. К нему предъявляются определенные требования по материалу, размеру и форме профиля.

Рейки бывают алюминиевыми или стальными, с гальваническим покрытием. Некоторые исполнения имеют перфорацию вдоль рейки для простоты ее разделения по длине определенного размера.

Существует три вида профилей DIN рейки.

Ω-образный профиль наиболее распространен. Он используется для сборки распределительных щитов: установки счетчиков, автоматов и других устройств.

C-образный профиль имеет загнутые внутрь края. На такую рейку устанавливают различные клеммные колодки и аппаратные зажимы.

G-образный профиль используется довольно редко, служит для монтажа некоторых электрических устройств иностранного производства. В торговой сети такую DIN-рейку очень трудно найти.

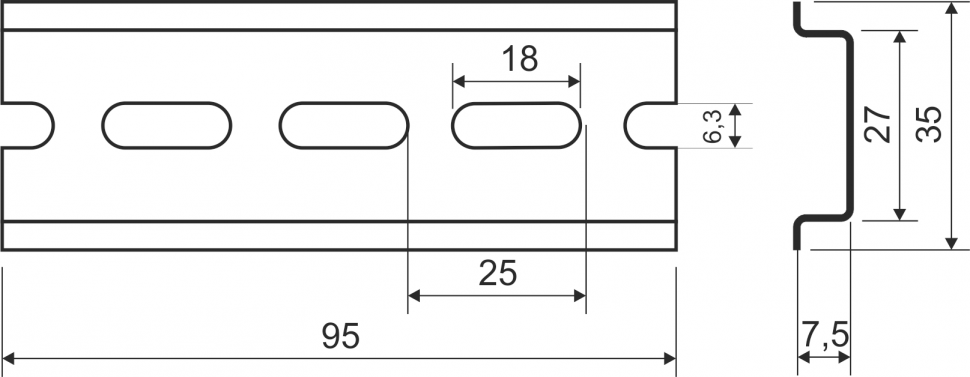

По размерам стандартные DIN рейки имеют следующие типоразмеры:

Наиболее популярные рейки Ω-образного профиля имеют три модификации:

Наименьший размер рейки может составлять 7,5 см, на которую разместится только один электрический автомат. Наибольший отрезок рейки составляет 2 метра. Его будет достаточно для сборки нескольких распределительных щитов.

DIN-рейки также делятся по наличию перфорации:

• Сплошные рейки без перфорации более надежные и прочные. На них можно монтировать несколько устройств, не боясь, что от нагрузки они будут изгибаться.
• DIN-рейки с перфорацией упрощают работу электромонтера. Для установки какого-либо прибора нет необходимости сверлить крепежные отверстия в рейке. Достаточно закрепить ее по уже имеющимся готовым отверстиям. Расстояние между отверстиями колеблется от 10 до 20 мм. Форма отверстий выполнена в виде продольных пазов.

По материалу изготовления рейки делятся:

• Алюминиевые.
• Стальные, с защитным покрытием.

Применение

Сегодня рейки применяются практически во всех устройствах, электрических распределительных щитов и т.д. Всевозможные электрические приборы и аппаратура производятся уже адаптированными для фиксации на рейки. Такие крепления выполнены в виде специальных зажимов из пластика или металла. Стоимость крепежных реек колеблется в широких пределах, в зависимости от материала, размеров, фирмы производителя и торговой сети, реализующей DIN-рейки.

Преимущества

• Главным достоинством рейки является обеспечение удобной и простой установки модульных устройств разных конструкций в распределительные щиты.
• Обслуживание электрических щитов, оборудованных DIN-рейками, является быстрым и простым. Для замены автомата или другого устройства, закрепленного на такой рейке, достаточно отсоединить провода и снять устройство с рейки, отщелкнув фиксатор защелки. Для установки нового прибора все действия производятся в обратной последовательности.
• Рейки дают возможность экономить внутренний объем распределительных щитов.

Установка автомата на DIN-рейку

Установка автоматического выключателя на монтажную планку, или как ее называют, DIN-рейку в электрическом щите. Все современные автоматы и другая модульная продукция устанавливается на такую монтажную планку.

• Для этого у автоматического выключателя и других модульных устройств на обратной стороне корпуса имеется специальный зажим.

• Прикрепить рейку к корпусу электрического щита на винты. Электрические щиты иногда поставляются в разобранном виде, а чаще они уже укомплектованы установленной рейкой.
• Теперь необходимо установить автоматический выключатель на рейку. Для этого необходимо зацепить автоматический выключатель одним краем за верхнюю часть профиля рейки, и нажать на корпус автомата до щелчка.
• На этом его монтаж завершен. Вся модульная продукция может свободно перемещаться на такой монтажной планке в одну и в другую сторону. Таким образом, можно установить автоматический выключатель в одном месте, а если в последующем понадобится на этом месте установить что-то другое, то автомат можно легко передвинуть на другое место.

Для подключения проводов к автомату в щитке заранее необходимо подготовить два кабеля: питающий, и кабель от потребителя.

Начинать подключение необходимо с питающего провода:

• Открутить верхнюю крепежную клемму автомата.
• Вставить питающий проводник в клемму.
• Затянуть крепление клеммы.
• Такие же операции произвести на отходящей к потребителю клемме.

Автоматический выключатель установлен, и готов к работе. Можно закрывать крышку щита и включать питание.
