Заземление газового котла в частном доме нормы: Заземление газового котла / газопровода

Заземление газового котла / газопровода

Заземление газопровода / газового котла вместе с установкой УЗО — необходимое и обязательное условие при подключении газа к жилому дому. Эти меры кроме стандартной: защиты человека и электрооборудования от опасного напряжения и тока, направлены на защиту от пожара и взрыва.

В связи с этим, к качеству заземления газового котла / газопровода предъявляются более жесткие требования в сравнении с обычным повторным защитным заземлением дома.

Комплект для заземления

Использование современных технологий позволит быстро и легко построить эффективное заземление, которое будет служить очень долго, не требуя обслуживания и ремонта.

Для строительства заземления газопровода / газового котла с требуемым качеством (сопротивлением заземления) рекомендуется использовать универсальный комплект модульного заземления ZZ-000-015, смонтированный в виде одного электрода (точечное заземление).

Такой монтаж позволяет получить качественное заземление на компактной площади (0,5 * 0,5 м) в подвале, подполе или вблизи дома, не нарушая газоны и покрытия.

Индивидуальная комплектация

Готовые комплекты заземления являются лишь рекомендованными наборами. В каждом индивидуальном случае возможен подбор Вашего набора из отдельных комплектующих в необходимом количестве.

Требования к качеству заземления

Сопротивление заземления, использующемуся для подключения газового котла / газопровода, должно быть:

• в обычном глинистом грунте не более 10 Ом
  (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока
  (ПУЭ 1.7.103; для всех повторных заземлений))
• в песчаном грунте не более 50 Ом
  (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока
  (ПУЭ 1.7.103; для всех повторных заземлений; для грунтов с сопротивлением более 500 Ом*м)

На ПУЭ (пункты 1.7.103 или ПУЭ 1.7.59 (последний менее «требовательный»)) ссылаются специализированные документы:

• СНиП 31-02-2001
• СНиП 42-01-2002
• СП 42-101-2003
• ТСН 41-312-2004 (для МО)

Несмотря на то, что пункт ПУЭ 1.

7.103 описывает менее жесткие нормы для сопротивления каждого из повторных заземлений (в обычном грунте — не более 30 Ом) — представители газовых компаний требуют выполнения заземления с сопротивлением не более 10 Ом в обычном грунте.

Данное требование разумно и связано с распространённым явлением: отсутствием повторного заземления каждого столба воздушной линии (ВЛ).

Таким образом, для компенсации каких-либо нарушений со стороны электросети — непосредственно на месте необходимо обеспечить сопротивление заземления не более 10 Ом и этим выполнить требование ПУЭ по общему сопротивлению растеканию заземлителей всех повторных заземлений PEN-проводника каждой ВЛ.

Комментарий специалиста

Сам ПУЭ (напоминаю):

1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой BЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.

Согласно этому пункту, общее сопротивление заземлений всех столбов, домов и другого оборудования после «трансформатора», должно быть не более 10 Ом. А вот каждого «потребителя» — повторного заземления при этом не более 30 Ом. Заземление нашей газовой системы является таким КАЖДЫМ повторным заземлением. И казалось бы — нам надо делать 30 Ом.

Однако! Приемная комиссия будет замерять ОБЩЕЕ сопротивление заземления, а не каждый заземлитель. Поскольку у нас столбы часто не заземлены и ничего кроме заземления газового оборудования во многих домах делаться не будет, то получится, что общее сопротивление всех заземлителей, которое должно быть не более 10 Ом, будет равно нашему сопротивлению «повторного заземления» газового оборудования.

Следовательно наше заземление должно быть не более 10 Ом.

Благодарность

Выражаем благодарность Алексею Шахову, участвующему в подготовке материала данной страницы.



Установка защитных устройств

Обращаем Ваше внимание на то, что заземление дома / дачи — только одно из нескольких необходимых мероприятий по организации качественной системы электропитания в доме. Использование заземления без защитных устройств (например, УЗО) — ОПАСНО.

Соединение заземления с электрощитом

Соединение производится медным проводником рекомендованным
сечением 16 — 25 мм². Например, специальным заземляющим проводником.
Прокладка заземляющего проводника в грунте производится на глубине 0,5 — 0,7 метра в заранее подготовленный канал (в который также производится монтаж электродов).

Для соединения заземляющего электрода с проводником используется специальный зажим, входящий в комплект.

С подробным описанием всех этапов монтажа можно ознакомиться на отдельной странице «Монтаж заземления».

Смотрите также:

Заземление газового котла в частном доме и квартире: нормы, монтаж, как проверить

Содержание

• Надо ли заземлять газовый котел
• Правильный выбор заземлителя
• Нормы и требования для заземления газового котла
• Как правильно заземлить газовый котел в частном доме
  • Проектирование и подготовительные работы
  • Сборка и монтаж заземляющего контура
  • Как подключить заземление к газовому котлу
• Как проверить заземление на газовом котле
• Заключение

Многим известна ситуация, когда сервисная служба компании производителя требует оборудовать заземление газового котла в частном доме. Не просто подключить к общему контуру в доме, а сделать обязательно заземление для газового оборудования по всем требованиям ПУЭ и нормам эксплуатации. Приходится делать, иначе сервисный инженер не поставит котел на гарантию, а это чревато серьезными убытками в случае аварии.

В современном газовом котле много электроники и автоматики

Надо ли заземлять газовый котел

Позиция работников сервисной и газовой служб, с одной стороны, понятна, так требует инструкция, с другой стороны, вызывает недоумение. Для чего нужно заземлить газовый котел в квартире или в современном доме, в котором с проводкой полный порядок, стоят автоматы защиты и даже УЗО.

Ведь заземление в первую очередь требуется для защиты от поражения электрическим током. Мощность электрооборудования в газовом котле максимум на 150 Вт меньше, чем у мясорубки или миксера. Для них же не требуют самостоятельного заземления.

Чтобы понять причины, по которым нужно заземление для газового котла, достаточно почитать документацию к отопительному оборудованию. В результате получаем следующее:

• Использование пластиковых деталей воздуховодов, вентиляторного наддува камеры сгорания котла приводит к появлению большого количества статического электричества. Поэтому сделать заземление для газового котла нужно для того, чтобы избежать вспышки при утечке бытового газа. Пока система отопления работает на метане, особой опасности нет, но если вдруг нужно будет использовать пропан бутан, который на сегодня является основным топливом для дачных домиков и коттеджей, то риск пожара возрастает в сотни раз;
• Вторая причина наиболее очевидна. Заземление навесного газового котла помогает избежать повреждения электроники и управляющих плат.

Скачек напряжения от включившегося холодильника может сжечь плату розжига

Если для отопления дома или квартиры используются наиболее современные и эффективные конденсатные модели, в которых установлен практически полноценный компьютер, то при отсутствии заземления речь уже идет о затратах значительно большего порядка. Не говоря уже о том, что заземлить газовый настенный котел необходимо, чтобы появляющийся статический потенциал периодически не сбивал и не влиял на тонкую настройку датчиков котла.

Правильный выбор заземлителя

Самый простой способ заземлить газовый котел заключается в том, чтобы подсоединить клемму заземления на корпусе отопительной системы к металлической трубе, ведущей в грунт, например, к водопроводу или канализации. В результате, если открыть кран с горячей водой и прикоснуться к струе, то можно получить ощутимый удар током. Такой способ не просто не эффективный, он еще и небезопасен для жильцов.

Самый плохой вариант «земли»

Второй вариант, более распространенный, предполагает подключение заземления двухконтурного газового котла к общей «земле» в частном доме. Получается, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телевизора. В таком случае сильный заброс напряжения только в момент включения холодильника или нагревателя стиралки может запросто вывести из строя электронику газового котла.

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

• Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
• Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Нормы и требования для заземления газового котла

Основные характеристики и конструктивные особенности контура безопасного заземления написаны в правилах эксплуатации энергоустановок ПУЭ 1.7.59 и 1.7.103. Чтобы излишне не углубляться в изучение нормативных документов, нужно отметить два наиболее важных требования. Во-первых, сопротивление грунта должно быть не более 10 Ом для глины и 50 Ом для песка. На практике делают контур на глубину промерзания грунта, независимо от его состава. Тем более что в чистом виде песок и глину встретить достаточно сложно, поэтому приходится подстраховываться на случай сухого лета.

Металл шины и контура не окрашивают и не обрабатывают антикором

Во-вторых, сечение шины, проложенной от корпуса газового котла к контуру в грунте, должно быть не менее 75 мм² для стали и 16 мм² для алюминия. Если вдруг кому-то задумается уложить медную шину, то ее сечение можно уменьшить до 10 мм².

Как правильно заземлить газовый котел в частном доме

Расстояние от корпуса до места расположения контура должно быть не более 5 м. На каждые 3 м дополнительной длины сечение шины придется увеличивать на 10%. Кроме того, для сборки заземления необходимо выбирать влажное затененное место, максимально удаленное от общей «земли» домашней электросети и от точки установки молниеотвода.

Проектирование и подготовительные работы

Сам по себе процесс изготовления контура и подключения «земли» к газовому оборудованию не представляет особой сложности, так как все основные требования обычно изложены в сопроводительной документации и паспорте на газовый котел. Обычно на установку газового котла выполняется проект монтажа, в котором обязательно будет раздел по электрооборудованию и заземлению. Нужно лишь точно выполнить предписание по размерам контура и сечениям материалов, используемых для оборудования заземления газового котла.

Совет! Если в схеме отсутствует устройство УЗО, то вполне возможно установить его по собственной инициативе, нужно лишь правильно подключить к системе электропитания на щитке. Кроме того, подключать УЗО можно лишь по завершению оборудования заземляющего контура и монтажа шины на корпусе.

Сборка и монтаж заземляющего контура

Если в силу каких-то причин нет возможности собрать полноценный заземляющий контур из стального уголка, то, как альтернативу, можно использовать комплект модульного заземления по типу Z 000 0-15. По сути, это длинный бур-штанга, который заворачивается в грунт на глубину до 2 м и обеспечивает эффективное и надежное заземление даже для высоконагруженных электрических генераторов. Можно установить в подвале дома, а шину подключения выполнить в виде медного провода сечением 15-25 мм².

Классический вариант контура сваривают точечной сваркой из стальных уголков длиной не менее 200 см каждый. Все три уголка соединяют или обвязывают монтажной шиной сечением 75 мм, обычно это стандартная электрическая шина 40х4 мм, применяемая для изготовления земли для газовых и электрических котлов.

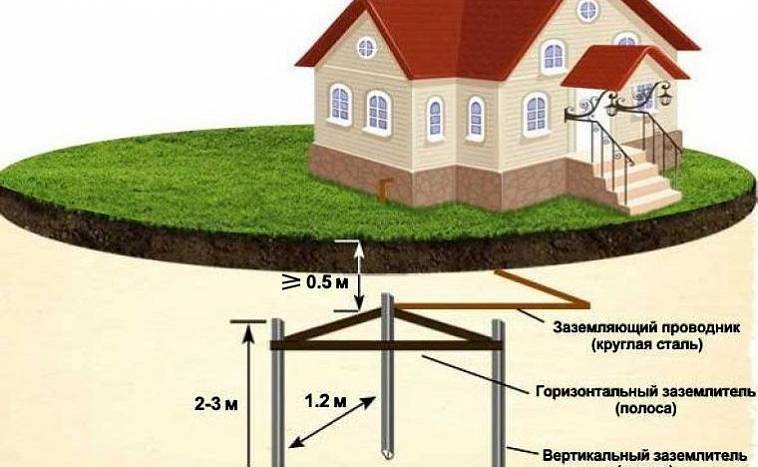

Схема контура

Для монтажа в грунт необходимо вырыть как минимум котлован или три траншеи в виде треугольника на глубину не менее метра. Далее садовым буром пробивают в вершинах углубления еще по 20-30 см. Расстояние между ними должно быть не менее 3 м.

Каждый кол срезают углом с внутренней стороны. Перед тем как забивать уголок, в углубление наливают воды и оставляют на пару часов для размягчения почвы. Кол нужно только забивать, можно кувалдой, можно ручным хоппером, но никаких вариантов с укладкой уголка в пробуренную скважину не допускается.

Нужно будет приварить резьбовую шпильку под контакт

Верхушки кольев обвязывают сваркой с горизонтальными перемычками. К ближайшему уголку подключают шину, идущую от газового котла, и фиксируют контакт металлической накладкой, ее тоже приваривают.

Как подключить заземление к газовому котлу

После того как контур был собран и сварен, нужно убедиться в том, что контакт между концом шины на корпусе газового котла и металлом кольев устойчивый и не исчезает даже при легком постукивании молотком по металлической обвязке. Стандартное заземление, сделанное для газового котла своими руками, не должно исчезать под давлением грунта, при его осадке и пучении, независимо от погоды и температуры воздуха.

Схема обвязки заземляющими перемычками

Клемму заземляющей шины крепят на несущую станину котла, ее, как правило, собирают из алюминиевого или оцинкованного профиля. Отдельно нужно будет прокинуть заземляющий кабель на корпус автоматики и на плату электроники. Для настенного газового котла нужно сделать своими руками заземление для всасывающего патрубка. Именно на нем в сухую ветреную погоду появляется потенциал статического электричества.

Как проверить заземление на газовом котле

Проверкой качества заземления занимается специализированная лаборатория. При подключении котла к магистрали представители газового хозяйства обычно проверяют наличие и факт правильного оформления контура.

Проверять характеристики «земли» нужно специальным генератором

Чтобы убедиться в качестве собранного контура, можно измерить мультиметром разность потенциалов между шиной и общей «землей» в доме или квартире. Если дом новый, то разность достигает десятых долей вольта. Для газового котла это приемлемый результат.

Для примера можно замерить разность потенциала между металлической водопроводной трубой и шиной. Здесь разница может достигать 2-3 В, если больше, то, скорее всего, в соседней квартире неисправно электрооборудование, или заземление газового котла «прикручено» к стояку.

Заключение

Заземление газового котла в частном доме — это обязательная мера предосторожности, которой нельзя пренебрегать даже при полной уверенности в исправности и эффективности электропроводки. Тем более что сервисная служба и газовые инспекторы все равно заставят сделать его для оформления гарантии и запуска котла в работу.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Заземление газового котла в частном доме: материалы, расчет параметров

Газовое оборудование относится к категории взрывоопасных, поэтому его установке уделяется особое внимание. Кроме правильного подключения к питающей магистрали энергоносителя производится коммутация с электрическими сетями. При определенных условиях техническая документация требует заземления газового котла в частном доме. Сделать это можно самостоятельно, организовав во дворе контур. Это повысит безопасность эксплуатации котла в несколько раз.

Содержание

1. Почему газовые котлы заземляются?
2. Какие виды заземления —
3. Natural
4. Искусственные
5. Компетентное заземление газового оборудования
6. Материалы для заземления газового котла
7. Правила установки и диаграммы
9. WAH газовые котлы заземлены? Шина заземления напольного или настенного котла в частном доме

   Есть две основные причины, по которым следует обратить внимание на подключение стального корпуса обогревателя к шине заземления:

   • Электронные системы управления агрегата чувствительны к различным поверхностным токам или статике, которые накапливаются на металлических деталях во время операция. Следствием влияния таких нежелательных факторов может быть сбой в работе процессора или его выход из строя.
   • При возможных утечках газа появление искры в большинстве случаев приводит к взрыву. Заземление нейтрализует любой потенциал или утечку, исключая возможность аварии.

   Как настенные, так и напольные котлы должны быть заземлены.

   Какие виды заземления бывают

   Заземление — комплекс мероприятий и технических средств для электрического соединения оборудования и электроустановок с землей. Такой контакт, как правило, осуществляется через специальное устройство, в основе которого лежит конструкция из стальных элементов.

   Заземление может быть выполнено двумя способами: естественным и искусственным. Качество контакта у них может быть разным, поэтому в каждой отдельной ситуации необходимо измерять сопротивление нейтрализующего устройства, чтобы определить его пригодность для подключения к оборудованию.

   Натуральный

   Естественный заземлитель из опоры фундамента

   Под естественным путем заземлители в виде различных строительных конструкций и металлических опор, заглубленных в грунтовый слой:

   • различные фундаменты, где арматура выполняет роль каркаса;
   • подземные коммуникации из стали и других металлов;
   • опоры для репитеров, линий электропередач, подстанций;
   • бронированные кабели — их оболочки; Иногда используются железнодорожные рельсы
   • .

   В любом случае перечисленные элементы подходят для соединения. Исключение составляют железобетонные конструкции, контактирующие с грунтом с низкой влажностью – менее 3 %.

   Искусственные

   Трубы, сваренные в единую конструкцию, выполняющие функцию стока тока

   Этот вид заземления специально устанавливается человеком для конкретной цели защиты электрических и других устройств. Чаще всего это металлические штыри или трубы (электроды), вставленные в специально подготовленный грунт и сваренные между собой.

   Искусственное заземление выполняет две функции. В первом случае его можно использовать для более стабильной работы устройств и защиты их от нежелательных токов — его называют рабочим. В другой ситуации его можно организовать для предотвращения получения человеком электротравмы. Такое заземление называется защитным.

   Грамотное заземление газового оборудования

   Для подключения газового котла к грунту можно выбрать любой вид заземления — как естественное, так и искусственное. В первом случае необходимо исключить из списка возможных вариантов стальную канализацию труба, теплотрасса и бочки для хранения горючих жидкостей. Нагреватель должен быть подключен как минимум в двух точках к выбранному подземному сооружению.

   Если выбор пал на искусственный заземлитель, перед его установкой проводится анализ грунта на влажность и электропроводность. Если результаты оценки положительные, можно самостоятельно собрать конструкцию или купить готовую. В этом случае нагреватель может быть подключен через одну соединительную шину.

   Материалы для заземления газового котла

   Кабель заземления должен быть присоединен к щитку

   Существуют нормы и правила, в которых указаны параметры материалов, допустимые для организации заземляющего устройства газового обогревателя.

   • Нагреватель должен быть заземлен через распределительный щит, оснащенный соответствующей арматурой.
   • Кабель для заземления (шина), идущий от контура в земле к электрощиту, должен иметь площадь поперечного сечения из меди не менее 10 мм кв. , алюминия не менее 16 мм кв., стальной проволоки не менее 75 мм кв.
   • Вертикально устанавливаемая металлоконструкция должна быть собрана из профильной трубы, двутавра, швеллера или уголка. Объединять их должна шина, привязанная к ним посредством точечной сварки.

   Запрещается покрывать все металлоконструкции изоляционными или лакокрасочными материалами.

   Правила и схемы монтажа

   Размещение в земле выбуренного заземляющего треугольника

   Согласно нормативным требованиям, участок для строительства следует выбирать возле дома не ближе одного метра к фундаменту и не дальше пяти метров от него. Эта область должна быть защищена от любого использования или присутствия человека, чтобы избежать поражения электрическим током.

   Проектно-подготовительные работы

   На данном этапе выбирается форма контура заземления, которая может быть в виде треугольника с равными сторонами, прямоугольника, квадрата, многоугольника или даже линии. Выбранный вариант рисуется прямо на поверхности земли в натуральную величину. В случае треугольника рекомендуется длины сторон брать в пределах 2,5-0,5 метра.

   Для реализации проекта необходимо подготовить следующие инструменты:

   • аппарат для сварки металлических элементов;
   • электрическая шлифовальная машина с отрезными кругами по стали;
   • ударная дрель или перфоратор для просверливания отверстия для кабеля.

   Кроме того, вам понадобится тяжелый молот или кувалда и штыковая лопата.

   Соединение контура заземления

   Соединение контура заземления с медным кабелем в обмотке

   Контур заземления треугольный собирается следующим образом:

   • На вычерченных сторонах треугольника делаются траншеи глубиной 0,7 метра и шириной до 0,4 метра и один ров для кабеля от ближайшего угла до дома.
   • Трубы длиной до 2,5 метра вбиваются по углам так, чтобы их верхний конец находился под слоем насыпной земли толщиной 0,35 метра.
   • Трубы соединяются сваркой с использованием металлических полос с параметрами не менее 0,4х4 см.

   Далее к конструкции прочно приваривается проволока через приваренный болт.

   Перед рытьем траншей проверьте электропроводность цепи. Его сопротивление электрическому току не должно превышать 10 Ом. Если эти цифры выше, необходимо добавить пины в систему. После достижения оптимального результата грунт из канав возвращается на место. Желательно, чтобы он был более однородным, камней в составе было не много.

   нормы, устройство и методы поверки

   Установка теплового оборудования, работающего на природном газе, является широко распространенной практикой как в промышленности, так и в быту. Но отечественные установки значительно уступают по мощности и другим техническим параметрам. На первый взгляд, домашняя газовая колонка (бойлер) — простое оборудование, предъявляющее к потенциальному владельцу минимум требований, не так ли?

   Тогда почему заземление газового котла в частном доме является обязательной нормой и можно ли его игнорировать? Поможем разобраться – в данной публикации рассмотрены причины заземления, особенности его проведения, нормы и правила проверки. Также показаны схемы устройства, наглядные фото и видео-рекомендации.

   Содержание статьи:

   • Зачем нужно заземлять газовый котел?
   • Нормы и правила заземления
     • Устройство контура заземления газовой колонки
     • Как подключить контур заземления к щитку?
     • Особенности проверки заземления газового оборудования
   • Выводы и полезное видео по теме

   Зачем нужно заземлять газовый котел?

   Современные газовые котлы традиционно содержат элементы управления, основанные на принципе высокотехнологичной цифровой электроники.

   Схемы такого оборудования содержат:

   • цифровые микроконтроллеры;
   • чувствительные электронные датчики
   • полевые транзисторы и планарные микросхемы.

   Для электроники такой конструкции наличие статического электричества «смертельно». В самый неожиданный момент газовый котел может перестать функционировать из-за выхода из строя электронных компонентов от воздействия статических микротоков.

   Это одна из основных причин, требующих обязательного заземляющего контура в России.

   Необходимость заземления оборудования газовых водонагревателей (котлов) является обязательной мерой, независимо от назначения оборудования — промышленного или бытового

   Другой не менее существенной причиной введения заземления является явная опасность неконтролируемого загазованности розжиг , что создает высокие риски возгорания или взрыва газового котла. Здесь опять же свою «негативную» роль играет пресловутое статическое электричество, избавиться от которого поможет только правильное устройство заземляющего контура. Правила безопасного использования газового котла рассмотрены в .

   Нормы и правила заземления

   Нормативные требования и правила, описывающие схему заземления газовой колонки, представлены в официальном документе ПУЭ .

   Согласно установленным нормам заземления бытового газового котла в доме, оборудование должно быть дополнено контуром заземления, однако в нем не указано конкретно, какой именно контур следует использовать — промышленный или самодельный.

   Простое исполнение контурной линии подходит для защиты газового оборудования, в частности, бытовой колонки (котла). Используется металлическая полоса и один пассивный электрод.

   При этом, независимо от способа изготовления контурной системы заземления, достаточно специфичны для документа ПЭС Раздел 1.7.103 указаны параметры сопротивления контура.

   Для системы, сооружаемой в домашних условиях или с привлечением бригады специалистов, актуальны следующие требования: «Суммарное сопротивление растеканию заземлителей. .. всех повторных заземлений… в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 А трехфазного источника тока (380, 220 и 127 В для однофазного источника тока). При этом сопротивление растеканию заземлителя каждого из повторных заземлителей должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.

   На практике представители газовой службы требуют, чтобы сопротивление не превышало 10 Ом.

   Согласно регламенту документа ПЭС категорически недопустимо применение для заземления бытового газового котла следующих элементов:

   • сухопутные линии стационарных бытовых розеток;
   • поверхности трубопроводов отопления;
   • поверхностные трубы канализационных сетей;
   • Трубы стационарных газопроводов и других трубопроводов горючих или взрывоопасных жидкостей, газов, смесей.

   Допускается применение металлических водопроводов, проложенных в земле, железобетонных фундаментов с надежной гидроизоляцией, металлических конструкций сооружений, расположенных в земле, и т. п. (в качестве естественного заземлителя) ( п. 1.7.109 ПУЭ ) .

   Если поблизости нет ничего подходящего на роль заземлителя, в обязательном порядке оборудовать индивидуальный заземляющий контур.

   Устройство контура заземления газовой колонки

   Итак, если вы все еще сомневаетесь, нужно ли заземлять бытовой газовый котел в жилом доме, ответ однозначный — необходимо . И сразу же при установке нового газового оборудования с последующей проверкой правильности устройства «заземления».

   Поэтому стоит рассмотреть традиционную схему устройства, материалы и комплектующие, необходимые для организации «контурной площадки», а также особенности проведения проверки.

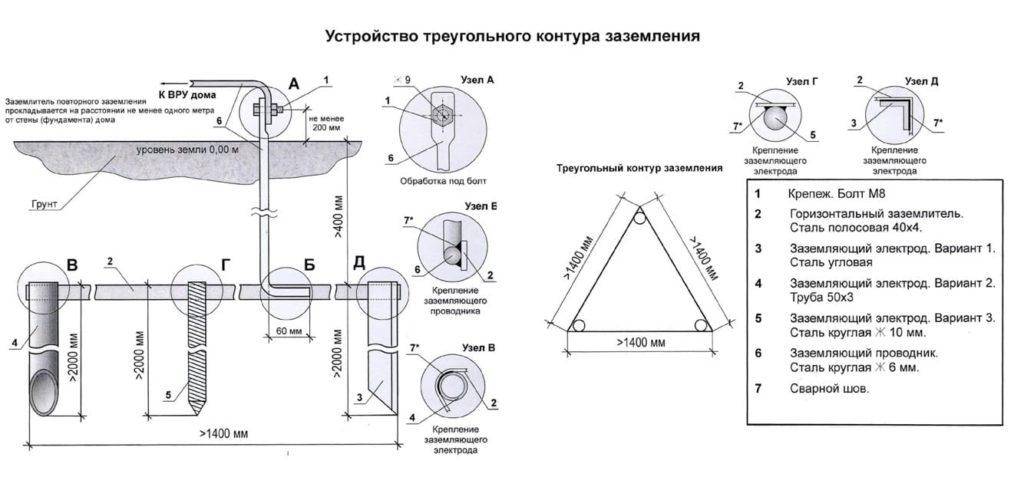

   Схема организации контура заземления газовой колонки (котла) бытового назначения. Используются два электродных штифта и прямой отрезок металлической (стальной) полосы.

   Принципиальная схема, как правило, представляет собой классический вариант пресс-формы «Треугольник» , погружаемый в грунт на глубину не менее 0,5 метра. В этом случае металлические точки (желательно покрытые слоем меди) являются угловыми точками «треугольника».

   Оптимальная глубина погружения металлических штифтов электродов составляет 4,5 метра. Соединительным материалом между электродными элементами является металлическая полоса.

   Таким образом, построение контура «Земляного треугольника» охватывает процесс забивания в землю трех металлических штырей-электродов с последующим изготовлением загрузочной траншеи между ними, куда укладывается и приваривается металлическая полоса к штифты-электроды.

   По тем же правилам ПУЭ «треугольник» заземления должен быть установлен на расстоянии не менее 1 метра от стены жилого дома. Классическое расстояние между элементами контурных электродов, вбитых в землю, составляет 2,5 метра.

   Впрочем, вместо варианта «треугольник» тоже вполне подойдет (ПЭС не запрещен) просто прямая металлическая полоса между двумя погруженными в грунт электродами, длина которой не менее 3 метров (схемное решение показано ниже). Размеры заземлителей и заземлителей, проложенных в земле, также указывают в Таблица ПУЭ 1.7.4 .

   Классический вариант схемного решения – так называемый «треугольник». Этот вариант схемы характерен тем, что позволяет без дополнительных манипуляций получить оптимальное сопротивление растеканию тока

   Внешний вид установленного контурного заземления в образе «треугольника, который рекомендуется использовать под защитой газовых котлов (колонок) бытового назначения

   Отдельно стоит отметить технологию погружения металлических штырей-электродов в грунт, учитывая глубину погружения 4,5 метра.

   Для погружения относительно тонкого в диаметре металлического штыревого электрода используют несколько коротких отрезков, которые соединяются друг с другом по мере погружения. Соединения выполняются с помощью специальных муфт или при помощи сварки. (второй вариант предпочтительнее).

   Рекомендуем ознакомиться с подбором подходящего материала и обустройством заземления своими руками.

   Как подключить контур заземления к щитку?

   Изготовленный и установленный элемент контура для бытового газового котла необходимо правильно подключить к блоку коммутации газового оборудования (обычно это трехконтактная сетевая розетка или пульт управления). 9Стандарты 0003

   ПЭС допускают использование в качестве линии связи различных типов проводов, но оговаривают диаметр провода в зависимости от материала используемого провода: медь, алюминий, сталь.

   Соединительный элемент контурной системы и силового щитка (силовой розетки), от которого осуществляется питание газового котла. Для связи используется проводник, сечение которого специально оговорено правилами ПУЭ

   . Допускается в составе силовой коммутационной аппаратуры газового котла (УЗТ), но только строго при наличии система контурного заземления. Также допускается применение. Этот момент отмечен правилами PES.

   Особенности проверки заземления газового оборудования

   В ситуации, когда представитель газовой службы проверяет правильность установки котла, его подключение и работу, вопрос о проверке правильности заземления бытового газового котла не стоит это. Однако на практике часто случается своеобразный технический казус.

   Действительно, схема электрического заземления, по сути, рассматривается как прерогатива представителей службы, отвечающей за электроснабжение. Это означает, что проверку цепи осуществляет электротехническая служба, что также подтверждается правилами ПУЭ.

   Лабораторные испытания сопротивления растеканию тока по цепи заземления. К таким измерениям, как правило, привлекаются специализированные организации, уполномоченные выдавать акты по результатам испытаний.

   Для проведения проверки необходимо специальное электротехническое оборудование (лаборатория). С помощью электроизмерительной лаборатории измеряют не только сопротивление растеканию тока в цепи, но и степень молниезащиты.

   Однако этот вариант обычно применим к промышленному оборудованию. Для бытовой сферы, как показывает практика, многое в плане проверки зависит от местных правил каждого отдельного региона.

   В Федеральном законодательстве специально указаны только нормативы периодических осмотров ( ПТЭЭП Приложение 3, стр.
