Для чего служит сетевой фильтр: что делает, схема устройства, для чего предназначен

что делает, схема устройства, для чего предназначен

Поведение напряжения в бытовой электрической сети непредсказуемо. Причин, по которым параметры тока выходят за пределы допустимых отклонений, может быть несколько. Часто – это кратковременные перепады напряжения и помехи, а иногда – систематические нарушения стандартных норм. Вечернее напряжение в сети отличается от утреннего из-за большого количества подключенных приборов. Подключение мощного строительного или домашнего оборудования приводит к импульсным помехам, которые мешают работе аудио- и видеоаппаратуры. Результатом временных и постоянных отклонений напряжения от синусоиды становится ухудшение качества работы и поломки домашней техники. Один из способов избежать неприятностей – подсоединить электроприборы через сетевой фильтр (СФ). Если сказать простыми словами, то сетевой фильтр – это удлинитель с тумблером и встроенным блоком защиты, обеспечивающий пассивную фильтрацию входного напряжения. Рассмотрим подробнее конструктивные варианты разных моделей и выполняемые ими задачи.

Что делает сетевой фильтр и от чего он защищает

Проблемы бытовой электрической сети, с которыми борются различные модели сетевых фильтров:

• Короткое замыкание. Фаза и ноль соединяются без нагрузки. Такая ситуация возникает при обрыве провода или замыкании, происшедшем в каком-либо приборе. В этом случае сетевой фильтр отключает всю аппаратуру.
• Помехи. Возникают из-за подключенных к сети приборов с импульсными блоками питания. К такой аппаратуре относятся компьютеры и телевизоры. Высокочастотные помехи не выводят из строя электронику, но ухудшают качество ее работы. На экранах аналоговых телевизоров появляется рябь, искажается изображение, в аудиоаппаратуре появляются посторонние звуки. Посторонние сигналы искажают работу звукозаписывающих и звуковоспроизводящих устройств.
• Скачки напряжения. Их могут вызвать приборы с индуктивной нагрузкой, например, холодильники, сварочные аппараты.

Существует еще одна, многим неизвестная, опасность помех.

С помощью специальной техники через электромагнитный шум, который передается по нулевому проводнику, находящемуся вне дома или квартиры, можно получить доступ к конфиденциальной информации.

Принцип работы сетевого фильтра

С факторами, искажающими идеальный вид синусоиды переменного напряжения, борются фильтры различных типов:

• Помехи высокой частоты. Для их ликвидации используют катушки индуктивности. Если в них подается ток высокой частоты, то сопротивление в катушках возрастает, и синусоиды периодов, приводящих к высокочастотным помехам, отсекаются. Достичь максимального эффекта позволяет использование двух катушек, устанавливаемых на фазном и нулевом проводах.
• Помехи низкой частоты. Бороться с такими помехами помогают активные сопротивления – резисторы. В сетевых фильтрах используются резисторы номиналом 0,5-1,0 Ом. Обычно устанавливаются 2 резистора.

Применение комплекса этих фильтров позволяет избавиться от высокочастотных и низкочастотных помех и в результате получить синусоиду частотой 50 Гц.

Почти все СФ оснащены функцией защиты от скачков перенапряжения. Но сетевые фильтры нужны только при наличии кратковременных импульсов напряжения. От длительного превышения этого параметра они не защищают. Если в данной местности длительно присутствует слишком высокое или слишком низкое напряжение, то рекомендуется установить стабилизатор, поскольку сетевой фильтр в этом случае бесполезен.

Устройство сетевых фильтров разной функциональности

Дешевые варианты СФ, по сути, представляют собой «переноску» с защитой от перенапряжения и тумблером «включить-выключить». Защиту от перенапряжения обеспечивает варистор.

Схемы более дорогих сетевых фильтров, включают:

• Встроенные LC-фильтры, представляющие собой катушки индуктивности. Предназначены для борьбы с высокочастотными помехами.
• Катушки с активным сопротивлением – резисторами. Присутствие этих элементов в схеме сетевого фильтра ликвидирует низкочастотные помехи.
• Автоматический предохранитель, который отключает электропитание при токовой перегрузке.
• Металл-оксидные варисторы, которые срабатывают при запредельно высоких напряжениях, которые возможны при грозе, коротком замыкании.

Стандартные номиналы применяемых деталей:

• Индуктивность катушек – 50-200 мкГн.
• Емкость конденсаторов – 0,22-1 мкФ.
• Варисторы – рассчитаны на напряжение до 470 В.

В схему может входить датчик перегрева, который обесточивает устройство при превышении температуры выше установленного значения. Датчик спасает СФ от поломки в случаях, если он находится возле отопительных приборов или к нему подключается слишком высокая нагрузка.

Конструктивные особенности

Основные элементы современного качественного сетевого фильтра:

• Вилка из негорючего ПВХ. В современных устройствах применяют эргономичные вилки улучшенной конструкции, которая обеспечивает простое вытаскивание из розетки.
• Провод из трех изолированных медных жил в общей оболочки. На месте присоединения провода к корпусу предусмотрена эластичная муфта, которая предохраняет кабель от заломов. Длина провода – 1,5, 1,8, 3,0, 4,0, 5,0, 10,0 м.
• Корпус. Выполнен из износоустойчивого ABS пластика. Выполняется в белом, светло-сером, сером цветах. В корпусе расположены блоки фильтрации помех, выключатель, терморазмыкатель. Отверстия розеток могут оснащаться защитными шторками, которые предотвращают попадание в них грязи. Защитные шторки также мешают маленьким детям прикоснуться к токоведущим частям.

Виды выключателей:

• Общие. Отключают от питания сразу все розетки устройства. Этот вариант встречается чаще всего.
• Индивидуальные. Отключают отдельные розетки.
• Пульты ДУ. СФ с пультами дистанционного управления встречаются редко и стоят довольно дорого. Удобны для людей с ограниченными физическими возможностями.

Дополнительно в конструкции может присутствовать световой индикатор, чаще всего соединенный с выключателем. Сигнализирует о включенном или выключенном состоянии устройства. Некоторые модели оснащены петлями с обратной стороны корпуса, предназначенными для крепления на стену.

Уровни защиты, обеспечиваемые фильтрами разной функциональности

Условно СФ по степени защиты можно разделить на следующие группы:

• Базовый уровень (Essential). Стоят недорого, конструктивно просты, применяются для подключения недорогой домашней техники. Отличие недорогих сетевых фильтров от обычных удлинителей – то, что они дают защиту от кратковременных скачков напряжения, принимают удар на себя и отключают аппараты.
• Продвинутый уровень (Home/Office). Широко используются для приборов, эксплуатируемых дома и в офисе. Представлены на рынке в богатом ассортименте.
• Профессиональный уровень (Perfomence). Такие сетевые фильтры способны гасить все помехи, поэтому они предназначены для подключения дорогой техники, чувствительной к помехам.

Количество и тип розеток

В современных устройствах предусмотрено от 4 до 8 розеток европейского типа. Такие розетки предназначены для вилок с двумя круглыми штырями. Выпускаются они двух типов – C и F. Розетки C изготавливаются без пластины заземления, в изделиях типа F она присутствует. Пластина заземления повышает безопасность пользования электрическими приборами.

Основные параметры сетевых фильтров

СФ различаются по сечению подводящих проводов. Наиболее распространенные варианты – жилы сечением 0,75 или 1,0 мм2. Таких сечений достаточно, чтобы обеспечить максимальный ток нагрузки в 10 А. Если необходимо обеспечить номинальный ток в 16 А, то приобретают СФ с сечением жил 1,5 мм2.

Выбирая устройство, обращают внимание на максимально допустимую мощность нагрузки, которую можно подключать. Этот показатель равен произведению максимально допустимой величины тока нагрузки и напряжения в сети. Для обеспечения работы компьютеров и периферийных устройств подойдет практически любая модель. А вот перед покупкой сетевого фильтра для бытовой техники необходимо примерно определить суммарную мощность приборов, которые планируется подключать.

Если суммарная мощность аппаратуры выше мощности, допустимой для данной модели, то покупать такой СФ не стоит.

Способы усовершенствования схем простых сетевых фильтров

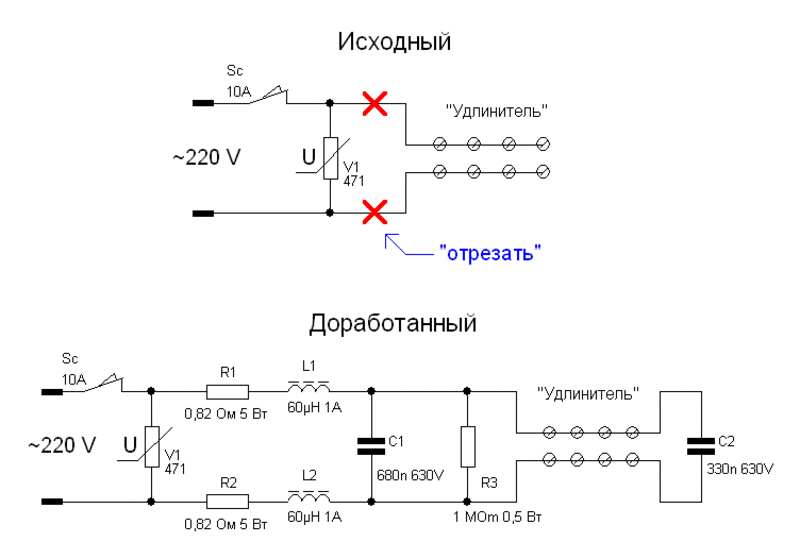

Радиолюбители могут модернизировать сетевой фильтр с выключателем и варистором путем усовершенствования его схемы.

Для этого необходимо:

• вскрыть корпус;
• в параллельные ветви после выключателя и варистора впаять резисторы R1, R2 и индуктивные катушки (дроссели) L1, L2;
• поочередно замкнуть ветви через конденсатор C1 и резистор R3;
• концевой конденсатор C2 можно установить между розетками в любом месте. Если внутри корпуса места нет, можно обойтись без него. В этом случае корректируются параметры конденсатора C1.

Рекомендации по выбору деталей:

• дроссели с незамкнутыми ферритовыми сердечниками индуктивностью от 10 мкГн;
• конденсаторы – 0,22-1,0 мкФ;
• резисторы – для нагрузки 500 Вт применяются резисторы 0,22 Ом, R3 не менее 500 кОм.

Схемы подключения сетевого фильтра к электрической сети

Во многих современных моделях СФ провод заземления не имеет связи с внутренней схемой, кроме заземляющих контактов евророзеток и евровилки. Это прогрессивное решение, которое обеспечивает важное преимущество. При функционировании от сети с заземлением все розетки СФ заземляются, как положено. Если в сетевой розетке «земля» отсутствует, то все розетки СФ объединяются между собой по заземляющему контакту. Сам сетевой фильтр при этом не заземлен. Рассмотрим, что же может случиться при разных вариантах подключения компьютера и его периферийных устройств:

• Подключение к заземленной сети питания. Это идеальный вариант, поскольку при пробоях или повреждении изоляции любого из устройств «лишнее» напряжение направляется в провод заземления.
• Подключение к сети без заземления. В этом случае корпуса компьютера и периферийных устройств связаны только слаботочным интерфейсным кабелем. При возникновении разности потенциалов появляются уравнивающие токи, которые при течении от большего потенциала к меньшему приводят к сгоранию входных и выходных портов устройств.
• Подключение к сети без заземления через СФ с розетками, объединенными по заземляющему контакту. В этом случае выравнивающие токи пойдут через заземляющие контакты евророзеток и порты останутся невредимыми.

Сетевой фильтр и удлинитель — в чем отличие?

• Разница между удлинителем и сетевым фильтром
• Удлинитель
• Сетевые фильтры
• Внешние отличие

На первый взгляд эти два устройства очень похожи между собой. И удлинитель, и сетевой фильтр состоят из пластикового корпуса с определенным количеством розеток и шнура со штекером для подключения к сети электропитания. Единственное внешнее различие между этим двумя устройствами – это наличие кнопки включения – выключения питания. Но, и это различие весьма условное, т.к. производители электрооборудования выпустили на рынок модели удлинителей с выключателем питания.

Первое отличие между удлинителем и сетевым фильтром – это стоимость, которая, при внешнем сходстве, существенно отличается, удлинитель дешевле, чем сетевой фильтр. У потребителя возникает вполне резонный вопрос: «Зачем платить больше, если не видно особенной разницы между этими двумя устройствами?»





Удлинитель по конструкции полностью идентичен стационарной розетке. Назначение удлинителя – увеличивать расстояние между источником и потребителем питания. Например, вам необходимо подключить электроинструмент для работы на балконе, во дворе или в другом месте, где поблизости нет стационарных розеток. В этом случае обычный удлинитель будет идеальным решением проблемы.

Единственное, на что нужно обратить внимание, это соответветствие мощности удлинителя и суммарной мощности подключаемых электроприборов.

Сетевой фильтр кроме удобства подключения электроприборов, выполняет функции защиты от короткого замыкания и высокочастотных помех в общей сети электрического тока. Бытовая и офисная техника рассчитана на частоту напряжения в сети не более 50Гц. При резких скачках напряжения предохранители, встроенные в технику, не выдерживают и перегорают. В лучшем случае, вам придется заменить предохранитель, в худшем – покупать новую технику.

Сетевой фильтр оборудован специальным предохранителем, который способен защитить вашу технику от высокочастотных колебаний в сети подачи электрического тока. Сетевые фильтры рекомендуется применять для подключения одного или нескольких стационарных устройств (например: компьютер, монитор, принтер, сканер; телевизор и акустическая система; кухонная техника и др.).





Кроме того, если внимательно присмотреться к удлинителю и сетевому фильтру, то можно найти и внешние отличия

• Качество сборки корпуса. Сетевые фильтры имеют прочный, герметичный корпус, изготовленный из качественного пластика. Сетевые фильтры LogicPower PREMIUM сделаны в корпусе из жаропрочного пластика, который не содержит карбонат кальция. При покупке, обращайте внимание на степень защиты корпуса от внешних воздействий окружающей среды (указана на упаковке). Устройства с идентификацией менее IP65 не рекомендованы для работы на улице.
• Заземление розеток. Предусмотрено в фильтрах PREMIUM для дополнительной защиты электрооборудования.
• Кабель. В сетевых фильтрах используется гибкий кабель с многопроволочными жилами и в оболочке из поливинилхлоридного пластиката. Максимальный ток нагрузки для фильтров PREMIUM – 16А.

При резких скачках напряжения предохранители, встроенные в технику, не выдерживают и перегорают. В лучшем случае, вам придется заменить предохранитель, в худшем – покупать новую технику. Сетевой фильтр оборудован специальным предохранителем, который способен защитить вашу технику от высокочастотных колебаний в сети подачи электрического тока.

Сетевые фильтры рекомендуется применять для подключения одного или нескольких стационарных устройств (например: компьютер, монитор, принтер, сканер; телевизор и акустическая система; кухонная техника и др.). Важно понимать, что использование сетевых фильтров не исключает применение >UPS устройств или >стабилизаторов напряжения в сети.

При выборе сетевого фильтра обращайте внимание на длину провода. Стандартно, эти устройства выпускают со шнуром 1.8 метра.

В последнее время на рынке появляются модели сетевых фильтров с нестандартной длиной провода. В любом случае, досконально изучите все технические параметры сетевого фильтра  и гарантии от производителя.

И еще один важный момент, сетевые фильтры нельзя подключать друг к другу. Удлинители можно смело соединять.

При покупке удлинителя или сетевого фильтра обязательно обращайте внимание на степень защиты корпуса от внешних воздействий окружающей среды (указана на упаковке). Устройства с идентификацией менее IP65 не рекомендованы для работы на улице.

Существуют также и >сетевые фильтры к ИБП (Источникам Бесперебойного Питания), они отличаются разъемом «вилки» и подключаются непосредственно к UPS.

Технические специалисты всегда готовы помочь Вам с выбором оборудования. Позвоните нам по телефону: 0(800) 208-820 и получите бесплатную консультацию.

LogicPower – стандарт напряжения!

Читайте также:
