Как установить скважинный насос
Система водоснабжения- это слаженная работа многих компонентов системы, где важна их правильная установка. Поэтому необходимо ответственно подойти к вопросу ее монтажа, который еще называется обвязкой.
Что такое обвязка?
Под обвязкой подразумевают монтаж различного оборудования для полноценной подачи воды в дом. Такое оборудование включает в себя:
кессон;
насос;
гидроаккумулятор;
автоматику.
Схема обвязки скважины зависит от сезона. Если требуется постоянное обустройство, то надо учитывать тип скважины, её мощность, место расположения. На дачах вполне хватит летней обвязки, а в частных домах придётся позаботиться и о зимнем водоснабжении. Поэтому потребуется особый подход, о котором сейчас будет рассказано. И первое, что необходимо сделать — установить кессон.
Монтаж кессона
Для оборудования колодца, то есть для её обустройства, первым делом требуется установить кессон.
Установка кессона осуществляется на глубине ниже уровня промерзания почвы, а это примерно 1,5 метра.
Проще говоря, на ту же глубину, на которую прокладываются трубы для постоянного водоснабжения дома. Выкапывание отверстия под его установку надо начинать до начала буровых работ. По окончанию обсадных работ проводится бетонирование стенок кессона, его утепление и герметизация.
На дне кессона делается подушка из песка и гравия. Нужно это для того, чтобы ливневые воды, попадающие в него, смогли уйти под землю, а не задерживались в коробке. Именно поэтому её дно никогда не бетонируется.
Необходимые комплектующие для монтажа скважинного насоса
— Обратный клапан
— Ниппель. Он служит для соединения обратного клапана и насоса.
— Муфта ПНД для соединения обратного клапана и трубы (в случае изготовления трубопровода из трубы ПНД (полиэтилен низкого давления).
-Труба ПНД. Важное замечание, диаметр трубы по требованию большинства производителей насосного оборудования должен быть 32 мм.
— Оголовок. Он служит в первую очередь для защиты скважины от попадания в нее посторонних предметов, пыли, грязи, талых и грунтовых вод. Так же от дополнительно защищает скважину от промерзания, при этом позволяет надежно закрепить насос и электропроводку.
— Трос с зажимами. На нем подвешивается насос, что делает его выбор одним из важных составляющих. Помните, за электрический кабель подвешивать насос нельзя!
-Пластиковые стяжки (хомуты).
*Приведены основные комплектующие, могут потребоваться дополнительные материалы в зависимости от комплектации насоса.
Монтаж насоса
Насос опускается в скважину в сборе с подающей трубой, которая разматывается по мере погружения, нержавеющего страховочного троса, и кабеля питания насоса. К подающему парубку монтируется обратный клапан, который препятствует обратному сливу воды после выключения насоса.
К клапану фиксируется нагнетательный (подающий) трубопровод, который будет в дальнейшем соединён с тройником, ведущим к выходу из кессона, либо с гидроаккумулятором, если его планируется установить в приямке. Нередко подающий трубопровод выводится на поверхность, для подключения поливочного шланга.
Электрический кабель насоса разматывается, и крепится к нагнетательному трубопроводу с помощью полимерных стяжек. Страховочный трос фиксируется на кронштейны, расположенные на корпусе. Держать насос должен только трос — кабель и трубопровод не должны испытывать никаких дополнительных нагрузок. Во избежание перехлёста при монтаже и эксплуатации, трос тоже фиксируют стяжками к общей связке.
Отметка, на которую опускается насос, зависит от глубины водозабора, а также качества водоносного горизонта. Обычно это верхний уровень фильтрующей колонны, но бывает и ниже. В любом случае, насос не опускают близко к дну скважины — расстояние между ними должно быть не менее одного метра.
Гидроаккумулятор
Это оборудование представляет собой металлическую ёмкость, предназначенную для накопления воды. Гидроаккумуляторы могут иметь различные объёмы, от этой характеристики зависит их цена.
Для чего он нужен:
-Во-первых, создаётся определённый запас воды, позволяющий расходовать его без включения насоса. Только когда уровень воды в нём снизится до определённой отметки, насос включится автоматически и накачает воду до максимального объёма. Таким образом, нанос работает в щадящем режиме, что даёт возможность значительно продлить срок его эксплуатации.
-Во-вторых, в ёмкости поддерживается постоянное давление, что очень важно для работы водопроводной системы в целом. Если в доме несколько этажей, гидроаккумулятор может быть установлен на каждом из них. Бак монтируют к стене или ставят на пол — принципиального значения это не имеет.
Реле давления (блок автоматического управления)
Блок автоматического управления всегда устанавливается в доме. В нём вручную выставляются верхние и нижние значения давления, при которых насос должен отключаться и включаться.
Системы автоматики включают в себя пульт управления, реле давления. Обычно насосная автоматика для удобства монтажа и обслуживания располагается на гидроаккумуляторе или в непосредственной близости от него, хотя это требование и не является обязательным. При необходимости насосная автоматика может быть смонтирована и в другом удобном для контроля и регулировки месте. Пульт управления контролирует работу насоса и предохраняет его от перегревов. Размещать его рекомендуется в доме. Реле давления отвечает за давление в гидроаккумуляторе и в системе в целом. Оно включает насос при понижении давления и выключает его при достижении нормального давления. Датчик сухого хода выключает насос в случае резкого падения давления в системе из-за разгерметизации. Существуют комбинированные устройства, совмещающие функции реле давления и датчика сухого хода. Эти устройства называются автоматические реле давления или контроллеры.
Для скважин с небольшим дебетом или в случае необходимости установки насоса большой мощности применяются датчики уровня с блоком контроля, который отключает насос, если уровень воды в скважине падает ниже критического.
Разумеется, обязательный этап обустройства скважин. Применяются трубы ПНД (внутри скважины) или полипропиленовые (для ввода в дом), монтируемые при помощи соответствующих фитингов. Для условий Иркутской области рекомендуется укладывать водоподводящие трубы на глубине не менее 2,7 метра.
В конечном итоге система должна выглядеть таким образом
Вас может заинтересовать:
Установка водонагревателя
Grundfos Scala 2
Магистральные фильтры
Летний душ — мечта любого дачника
Садовый инвентарь Palisad
Предыдущая статья | Следующая статья
видео и советы по монтажу скважинного насоса своими руками
- Как установить насос в скважину и выполнить пусконаладочные работы
- Как определить требуемую глубину источника
- Демонтаж глубинного насоса
- Преимущества обращения к квалифицированным специалистам
- Демонтаж глубинного насоса своими руками
Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина.
Размещение насоса в скважине
Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.
Как установить насос в скважину и выполнить пусконаладочные работы
После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.
Подготовка оголовка скважины
Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.
Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.
Подготовка насоса к установке в скважину
Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.
Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.
Перед спуском насоса проверьте крепление питающего кабеля
Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.
Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.
Произвести измерение можно с помощью специального прибора, сигнализирующий электрод которого опускается в скважину и срабатывает при погружении в воду
Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

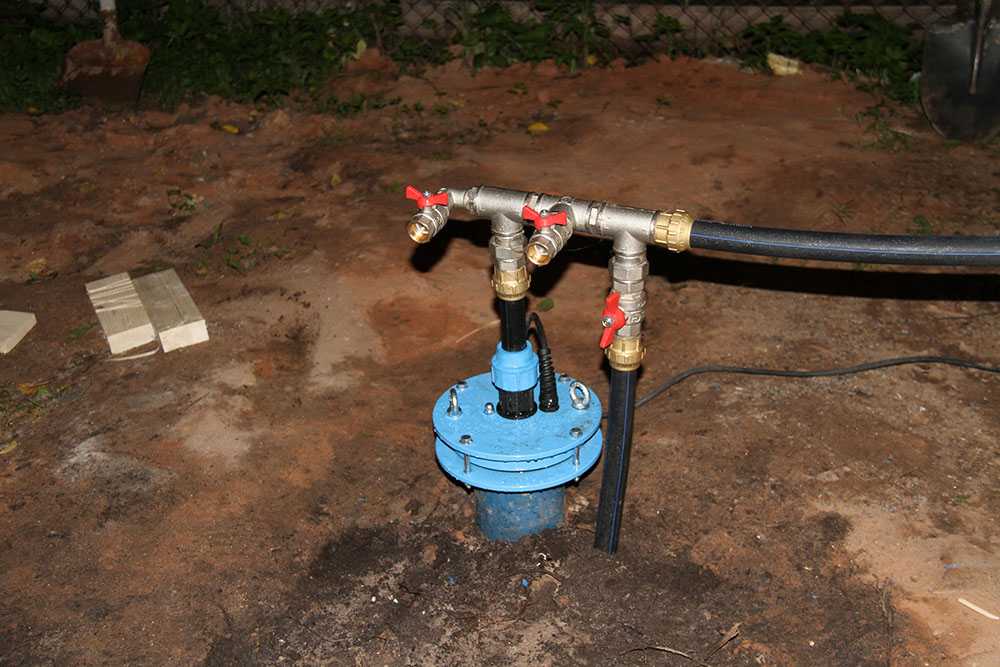

Установка оголовка скважины
При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.
- Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
- Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
- Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
- После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.
Проверка работоспособности скважины
Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.
Подключение напорной линии к скважинному насосу
Как определить требуемую глубину источника
Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.
Динамика столба воды в скважине
Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.
