Антенна для телевизора своими руками

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат. Случается и так, что самодельные варианты превосходят заводские по многим позициям.

• Разновидности ↓
• «Пивная» ↓
• Антенна с минимальными затратами ↓
• Обычная антенна ↓
• Мощная антенна ↓
• ДМВ антенна ↓
• Настройка ↓
• Усилитель своими руками ↓
• Итоги ↓

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

1. Для начала, берется деревянная рейка (подойдет и вешалка), которая будет служить опорой конструкции.
2. К рейке, при помощи скотча, крепятся пивные банки, на расстоянии около 6 сантиметров.
3. Далее, к банкам, крепится телевизионный кабель. Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
4. Последним этапом является крепление основы к мачте и настройке положения. Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
5. На установленные основы крепятся по 4 банки, параллельно друг друга.
6. При помощи медной пластины или проволоки, следует соединить банки, расположенные на одной стойке, далее, выполнить процедуру на другой.
7. Следующим этапом является монтаж стоек в одну конструкцию, следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
8. Осталось закрепить кабель в крайних точках соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах. Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

1. Длина трубок должна быть 276 мм – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
2. Следующий этап – это подготовка основы. Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
3. Далее, на ровной поверхности выкладывается макет антенны. Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
4. Следующий этап – сборка конструкции. Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
5. Сборка антенны завершена, остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера, крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
2. Следующим этапом является изготовления экрана, призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм. Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см. Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм. Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
3. Соединение кольца и петли выполняется следующим образом – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля. Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

Статья была полезна?

0,00 (оценок: 0)

мощная цифровая комнатная антенна своими руками

Автор:  Лев Барсуков Обновлено:  11 ноября, 2022

Не всегда телевизор показывает качественно телепрограммы со стандартной антенной. Это связано с расположением телеприемника, его ориентацией, высотой квартиры, загроможденностью металлическими конструкциями, накладывающимися отраженными сигналами. Сделать домашнюю антенну своими руками — нормальное побуждение. Это дешевле, чем купить готовую и не привлекает злоумышленников дорогой магазинной поделкой.

Содержание

• 1 Необходимые материалы и инструменты для изготовления
• 2 Как изготовить антенну
  • 2.1 Из коаксиального кабеля
  • 2.2 В виде рамки
  • 2.3 В форме бабочки
  • 2.4 Антенна «восьмерка»
  • 2.5 Из металлических банок
  • 2.6 Зигзагообразная антенна

Необходимые материалы и инструменты для изготовления

Пруток, провод, медная или алюминиевая тонкостенная труба — вот хорошие материалы для изготовления цифровой антенны. Подойдут любые токопроводящие материалы — металлические полосы, дюралевые уголки и прочее.

Свойства коаксиального кабеля аналогичны медному. Однако стоит он значительно дешевле и прочнее, что важно для объемной конструкции телевизионной антенны. У каждого в хозяйстве найдутся куски такого провода или неликвидного материала.

Для создания могут понадобиться инструменты: пассатижи, нож, шайбы, саморезы, паяльник, дрель, отвертка, клеевой пистолет. Для плоских конструкций для подложки берут токонепроводящий материал — фанеру или подобный.

Как изготовить антенну

Прежде всего нужно определить размер антенны. Длина коаксиала зависит от частоты вещания телевизионного канала и основана на 2 важных параметрах:

• скорости волны в вакууме, равной 300000000 м/с;
• частоте приема телесигнала, лежащей в диапазоне 500—800 МГц.

Длина волны в кабеле рассчитывается по формуле: L=300/F. Результат длины антенной петли получается в метрах. При цифровом сигнале достаточно изготовить конструкцию более широкополосной.

Цифровое кодирование нечувствительно к помехам, но при загрязненном эфире рассогласование сигнала может привести к нечеткости в картинке. Изображение может зависнуть или рассыпаться.

Для уменьшения вредного влияния помех позади антенны сооружается рефлектор — отражатель сигналов. Подойдут любые металлические или фольгизированные поверхности — металлические листы, упаковка, фольга и прочие. Внешние антенны рекомендуется покрывать краской, а все соединения пропаивать — это уменьшает коррозию и снижает окисление проводников. Для создания узконаправленной антенны рефлектор изготавливают в виде параболы. При слабом уровне сигнала это помогает.

Из коаксиального кабеля

Мощная антенна для телевизора сооружается из 50 см обычного кабеля РК-75. Оплетка может состоять из фольги или металлической сетки. Одним зачищенным концом кабель подключается к телевизору через коннектор в гнездо для ТВ. Другой конец  — для создания антенны.

Уберите обмотку с края, освободите экран кабеля. Жилы экрана скрутите в отдельный пучок. Центральную жилу отделите.

Вторым этапом отмерьте 22 см от подготовленного края и зачистите 2 см внешней изоляции с экраном и оплеткой. При этом изоляция центральной жилы остается без повреждений.

Третьим этапом изготовления является прорезание внешнего слоя изоляции до фольги опять через 22 см.

После этого закручиваем кабель в кольцо, соединяя первый подготовленный конец с последним. Теперь у вас мощная антенна, сделанная полностью самостоятельно и практически из мусора.

После подключения запускаем настройку каналов. Лучшим местом расположения прибора будет пространство за окном, а направление – в сторону телевышки. Рядом расположенные здания могут заглушать или искажать сигнал, поэтому придется поэкспериментировать с направлением и местом расположения.

В виде рамки

Понадобятся пластины из алюминия, сетка для рефлектора от барбекюшницы или штукатурная, болты, гайки, заклепки, кабель от старой антенны со штекером, дрель, отвертка, пассатижи.

Процесс изготовления:

1. Нарезать алюминиевые полоски. На концах и посредине высверлить отверстия под болты. Длина пластин — 328 мм по центрам отверстий для болтов.
2. Собрать ромбовидную рамку таким образом, чтобы в большом ромбе из средины пластин отходило еще 2 ромба, расположенные внутри. Размер их сторон по центрам отверстий — 180 мм. Места креплений пропаиваются или покрываются лаком для предотвращения окисления.
3. Внутренние ромбы не должны соприкасаться. Расстояние между ними — ширина пластины.
4. К ребрам внутреннего ромба присоединяется кабель фидера с антенным разъемом.
5. Размер рефлектора — 570*570 мм.
6. Антенну прикрепляем к рефлектору, не закорачивая конструкцию.

Все это устанавливается на высокой мачте или стене дома.

В форме бабочки

Антенна «бабочка» — несложная комнатная антенна для телевизора в домашних условиях. Для создания потребуется немного инструментов и материалов:

• фанера и досточка 600*70 мм, толщиной до 20 мм, для жесткости конструкции;
• медный провод диаметром 4 мм с экранированием жилы;
• кабель коаксиальный 75 Ом;
• паяльник, несколько саморезов с шайбами.

Этапы изготовления:

1. Отрежьте 8 кусков проволоки по 37,5 см каждый. В центре каждого снимите 2 см изоляции. Центр находится на расстоянии 17,75 см от края.
2. Согните V-образно с расстоянием между концами «рогов» 7,5 см.
3. Отрежьте 2 куска проволоки по 22 см. Разбейте каждый на 3 равные части и зачистите изоляцию от экранирующего слоя.
4. Подготовьте 2 небольших проволочных отрезка для соединения с гнездом телевизора.
5. Соберите все элементы и припаяйте кабель к штекеру.
6. Разместите конструкцию на заготовленном куске фанеры, как на стенде.

Так достаточно просто изготавливается антенна-бабочка для цифрового ТВ.

Антенна «восьмерка»

Домашняя антенна для телевизора своими руками в виде зигзагообразной восьмерки поможет поймать сигнал в самой отдаленной деревне, каких много в нашей большой стране. Для изготовления цифровой антенны наружного типа понадобятся материалы:

1. Любой антенный усилитель. Можно от сломанной старой антенны.
2. Пара кусков проволоки из меди длиной 1,8 м каждый.
3. Крепежная пластина 15*15 см из дерева или металла.
4. Телевизионный кабель.
5. Прочная мачта для поднятия антенны.

Для создания приемного контура формируем из проволоки два ромба со сторонами 45 см каждый. Концы элементов прикрепляем к пластине — скручиваем кольцо из жилы, прикручиваем болтами и пропаиваем.

Подключаем усилитель и вставляем в ТВ-разъем штекер подготовленного кабеля. У нас в руках уже готовый антенный контур. Осталось его поднять над землей повыше и правильно сориентировать. После ориентации и опробования нового приобретения мачта надежно закрепляется в грунте или присоединяется к постройке.

Вместо медной проволоки можно использовать любой токопроводящий материал: металлическую полосу, медные или алюминиевые трубки, уголки. Толщина их должна быть от 1 до 5 мм.

Из металлических банок

Даже алюминиевые банки из-под кока-колы или пива годятся для изготовления приемно-волнового устройства. Приемное устройство из этих материалов не будет мощным, но несколько каналов поймать удастся, причем не только в дециметровом, но и в метровом диапазоне.

Банки берутся чистые, сухие, с ровными стенками без ребер. Конструкция очень простая: к кабелю припаивается пара банок и размещается на деревянной основе по обе стороны кабеля.

Для лучшего приема сигнала создается несколько линий банок. Оптимально — 3, большее число сложно согласовывать. Для изготовления приготовим материалы:

• 5 м ТВ-кабеля «РК-75»;
• Токонепроводящая основа из дерева или пластика;
• Саморезы, изоляционная лента и паяльник.

Правильная подготовка ТВ-кабеля:

• на расстоянии 10 см от края снимается верхний слой изоляции;
• внутренний экранирующий слой сплетается в жгут;
• с этой же стороны оголяется центральная жила;
• к другому концу кабеля подключается штекер;

Соединяем кабель с банками. К одной банке — центральную жилу, к другой — жгут их экранирующей сетки или фольги. Места соединений пропаиваются.

Прикрепить банки к основе можно по-разному. Подойдет двухсторонний скотч, клеевой пистолет, иной фиксирующий материал. Главное, чтобы банки были одного размера и на одинаковом расстоянии по ширине и высоте. Расстояние, место установки антенны, высота размещения элементов подбирается экспериментальным способом «научного тыка».

Для улучшения качества сигнала используется антенный усилитель. Улучшить качество приема можно созданием конструкции из нескольких щитов с банками. Главное — помнить, что чем больше длина ТВ-кабеля, тем слабее сигнал. Особенно актуально для длинных волн.

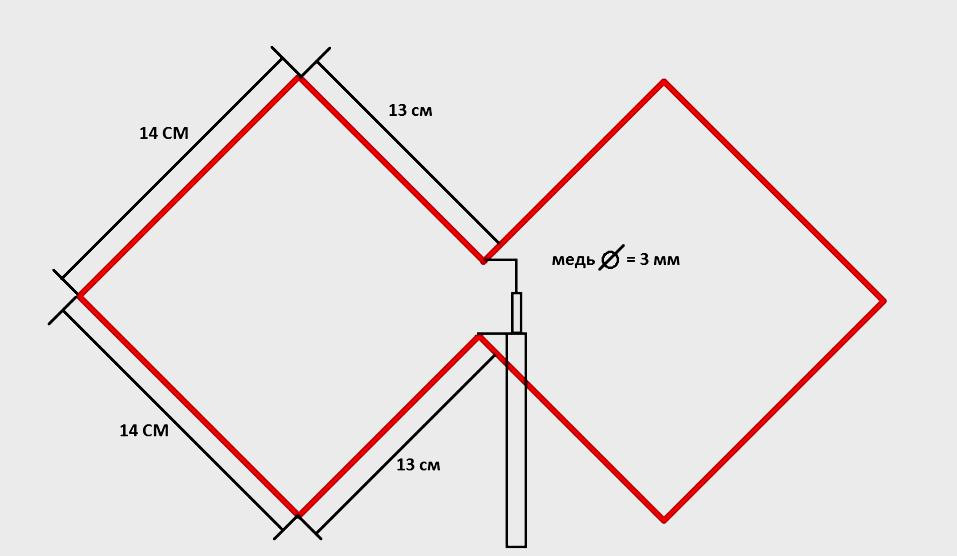

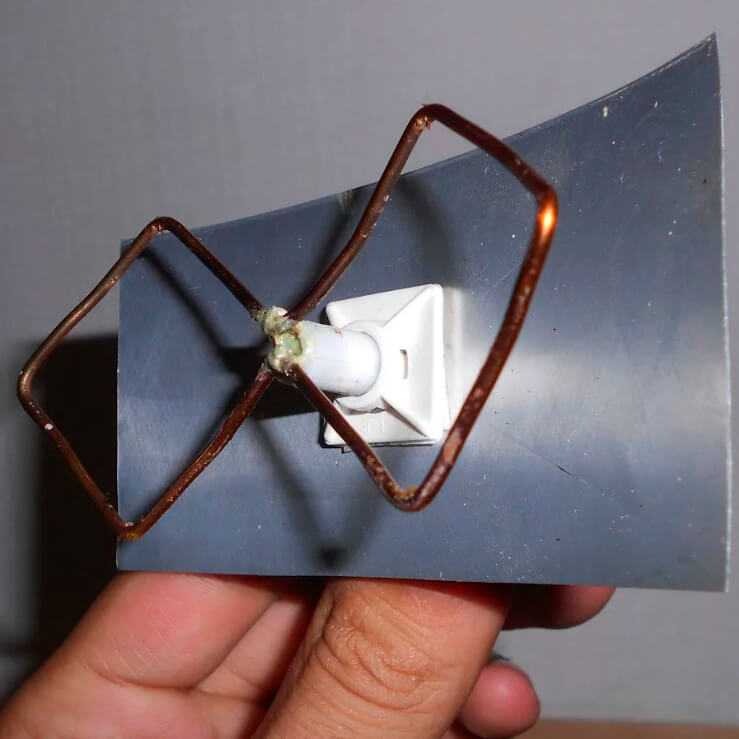

Зигзагообразная антенна

Антенна Харченко, по фамилии ее изобретателя, довольно проста. Годится для приема цифрового диапазона. Состоит из 2 вертикальных ромбов из любых токопроводящих материалов.

Размеры рассчитываются, исходя из длины волны. Для приема «цифры» длина волны делится на 4 — это будет длиной левой верхней стороны верхнего ромба. Для широкополосного вещания противоположную сторону ромба изготавливают на 1 см короче. Например, одна сторона 12 см, другая – 11 см.

Проволоку гнем пассатижами или в тисках. Для аналогового сигнала понадобится отражатель, который для «цифры» необязателен.

Из материалов нужны: ТВ-кабель, доска для крепления, изоляция, антенный штекер.

Процесс изготовления:

1. Подготовьте проволоку длиной 112 мм, с запасом на изгиб;
2. Согните, соблюдая углы 90 градусов и плавные загибы;
3. Центры соединения ромбов должны оказаться на расстоянии 2 см друг от друга, эти места лудятся;
4. Коаксиальный кабель зачищается со стороны присоединения к антенне на 3—5 см, со стороны штекера — на 1—2 см.
5. Многопроволочная оплетка скатывается в отдельный жгут.
6. Концы кабеля подсоединяются к облуженному месту. Все это заливается термоклеем для защиты от осадков и придания жесткости.

Антенна готова. Если правильно рассчитаны длины и соблюдены условия подключения, вскоре можно смотреть телепередачи.

Рамочные антенны не так капризны, как дипольные, а изготавливаются практически из любых материалов, имеющихся под рукой. Они ведут себя устойчиво по отношению к различным дестабилизирующим факторам, в отличие от штыревых и дипольных. К их размещению можно подходить не так строго. Антенны при вынесении на высокие мачты могут стать притягательными для молний. Мачты следует оборудовать молниеотводами.
