Дверные приборы это: Дверные и оконные приборы

Дверные приборы: тонкости и подробности

Epok- «историческая» серия дверных ручек. ASSA1918- «северный классицизм» ASSA 1923- «классицизм 20-х годов» ASSA 1930- «функционализм» ASSA 1889 ASSA 1930 Деревянная ручка-набалдашник PRIMO (Финляндия) Комплект одностильной фурнитуры для жилища.
1 — дверная ручка-ноб 2 — ручка-крючок для одежды 3 — ручка-скоба О ручку такой формы нельзя зацепиться одеждой Гарнитур для санузла: ручка, защелка, дверная накладка HOPPE (Германия) Ручка Pullmann (JADO) Вариант кованой ручки-ноба (BOUVET) Еще один вариант кованой ручки-ноба (BOUVET) Ключевина Bauhaus (JADO) Ручка Bauhaus (JADO) воспроизводит модный стиль 1930-х годов Ручки-скобы от VALLIVALLI для высоких легких дверей Ручки высоких технологий. Дизайн моделей Conevex (Италия) разрабатывался в студии PORSCHE Даже дверная щеколда может стать произведением искусства (модель 1305 от BOUVET, Франция) Диаграмма выбора числа петель (на основе данных FISKARS)

Статистика знает все. Ведома ей и динамика перемещений человека по жилищу.

Так, ежедневно наш с вами соотечественник 5-6 раз посещает туалет, столько же- ванную, как минимум, 10раз забредает на кухню. Цифры, конечно, приблизительные, но очевидно, что каждый день мы многократно открываем-закрываем межкомнатные двери наших квартир.

Нечего и говорить, дверная фурнитура «плотно вплетена в канву нашей жизни». Когда все эти замки и ручки в порядке, мы их не замечаем, но стоит им забарахлить- безмятежная жизнь сразу оказывается под угрозой. Душераздирающе скрипящие петли, травмированные пальцы и неумолимо заблокированные двери встречаются, увы, не только в фильмах ужасов.

Чтобы избежать крупных подлостей со стороны дверной «мелочи», при покупке важно выбрать «правильную» фурнитуру. Она должна быть надежной, удобной в эксплуатации, красивой- гость может не обратить внимания на богатую люстру или элегантное окно спальни, но дверная ручка непременно попадется ему на глаза. Поэтому проблемами фурнитуры заняты умы инженеров, известных производителей и ведущих дизайнеров мира.

Одверных приборах (так называли фурнитуру до Октябрьской революции) для внутренних дверей и пойдет речь в этой статье.

Сезам, откройся!

Для чего нужны всевозможные щеколды, замки, защелки? Ответ очевиден. Вассортименте магазинов, торгующих дверной фурнитурой, представлено великое множество запирающих устройств- от простейших засовов-задвижек до сверхсложных замков высочайшей надежности и прочности. Овариантах замков для входных дверей рассказывалось в статье «Тихая радость замкнутости «.

Для внутренних дверей зданий используются следующие типы запирающих устройств: проходные защелки, защелки с фиксатором (их устанавливают в дверях ванных комнат и туалетов) и «нормальные» замки с ключом. Защелки- самая элементарная разновидность запирающего механизма. Собственно, они и не запирают дверь, а лишь удерживают в закрытом состоянии. Защелки бывают фалевые, роликовые и магнитные.

Роликовые удерживают дверь с помощью свободно вращающегося ролика (катка), фиксируемого пружиной. Взакрытом положении ролик располагается в пазу ответной части дверной коробки. Для открывания двери необходимо приложить некоторое усилие, чтобы задвинуть ролик в паз двери. Выход роликовой защелки регулируется винтом, расположенным на передней планке замка. Двери с защелкой этого типа обычно комплектуются стационарной ручкой.

В фалевых защелках используется косоугольный язычок, также фиксируемый пружиной. Дверь открывается нажатием или поворотом ручки. Преимущество таких устройств перед роликовыми и магнитными заключается в невозможности спонтанного открывания двери, скажем, под воздействием сквозняка. Впрочем, кто-то усмотрит в этом, наоборот, недостаток. Действительно, а как быть, если в вашей семье есть маленький ребенок, еще не дотягивающийся до дверной ручки? Невольная изоляция может стать для него сильным стрессом. Сдругой стороны, перестановка ручек- дело хлопотное, да и «курочить» двери лишний раз не хочется. Решить проблему поможет шнурок, укрепленный на конце нажимного рычага ручки.

Практика показывает, что даже дети, едва умеющие ходить, способны открывать и закрывать дверь с помощью такого шнурка.

Для запирания межкомнатных дверей с внутренней стороны используются как обычные замки с ключами (вбольшинстве случаев самой примитивной конструкции), так и специальные задвижки-защелки. Формы и конструкции последних могут быть разнообразными. Задвижки различаются по форме сечения запирающего стержня (плоские и круглые), степени его «открытости» (бывают шпингалеты, в которых стержень виден целиком, в других же моделях «доступна взору» лишь его выдвигаемая часть). Внекоторых задвижках предусматриваются ушки для висячих замков (эти конструкции используются в подсобных помещениях). Также существуют устройства, оснащенные с внешней стороны двери табличкой с перемещающимися надписями: «занято», «свободно». Подобные задвижки были весьма популярны в коммунальных квартирах (особенно у пунктуальных жителей Советской Прибалтики).

Куда более распространены в современных санузлах фалевые защелки с фиксатором. Обычно они оснащаются двусторонней нажимной ручкой и поворотной кнопкой. Эти устройства выпускаются как отечественными, так и иностранными производителями. Стоимость российских и белорусских защелок для санузлов составляет $1,5-10 (производятся на заводах скобяных изделий в Коврове, Бресте, Могилеве, а также в санкт-петербургском объединении «РИГЕЛЬ»). Аналогичный турецкий товар обойдется в $4-20 (фирмы KALE, MAZINI, FIORE). Испанские, финские и итальянские фалевые защелки для санузлов стоят от $10 (их изготавливают итальянцы M.B.C., PASINI, MANDELLI, VALLIVALLI, финская компания ABLOY, испанская MESTRE, шведская ASSA, немецкая JADO и многие другие).

Разновидностью защелок с фиксатором являются ручки-нобы со встроенной поворотной кнопкой запирания. Недостатком конструкции можно назвать небольшие размеры кнопки- это затрудняет манипуляции с ручкой. Внастоящее время на рынке представлены подобные устройства от KALE и TESA (Испания). Цена- от $4 до $10.

Что касается межкомнатных замков с ключом, то по своей конструктивной схеме они не отличаются от аналогичных входных устройств. Разница лишь в простоте механизма замка, уровне его секретности. Согласно ГОСТ 5089-97, в межкомнатных дверях допускается использование замков самого низкого, первого класса с минимальными охранными свойствами. Оно и неудивительно: ворам и взломщикам должны противостоять входные двери. Для межкомнатных замков гораздо большее значение имеет мягкость работы. Ради этого их движущиеся детали часто изготавливают из латуни и аналогичных металлов, способных обеспечить плавный бесшумный ход запирающего механизма.

Согласно ГОСТ 5089-97 («Замки и защелки для дверей. Технические условия»), защелки даже самого низкого, первого класса прочности должны выдерживать, как минимум, 200000циклов открывания-закрывания. Также ручки и защелки обязаны выдерживать скручивающий момент не менее 15Нм (эта величина соответствует нагрузке в 1,5кг, приложенной к рычагу длиной1м).

Ручная работа

Дверные ручки отличаются друг от друга конструкцией (стационарные ручки-скобы и нажимные, нажимные с фалевой защелкой, ручки кнопочного типа), функциональным назначением (входные, межкомнатные, для ванных комнат и туалетов), технологией изготовления и, наконец, материалами корпуса и защитного покрытия.

На отечественном рынке дверных приборов широко представлены изделия компаний MANDELLI, VALLIVALLI, COLOMBO, M.В.С. (Италия), ABLOY (Финляндия), JADO, ECO, SCHURING, BODA, HOPPE (Германия), ASSA, MESTRE и других.

Стационарные ручки не имеют подвижных деталей и предельно просты по конструкции. Весьма популярны П-образные скобы разнообразных фасонов. Обычно их длина- от110 до 170мм, высота (относительно плоскости двери)- от 40 до 60мм. Простота конструкции скоб ограничивает возможности их применения, зато практически исключает какие-либо поломки. Изготавливаются такие ручки из широкого круга материалов, самый популярный из которых- нержавеющая сталь с хромовым покрытием. Форма изгиба скобы может быть самой разной, от традиционного прямоугольника до сложных кривых или ломаных линий. Сточки зрения эргономики у ручек-скоб есть по меньшей мере два преимущества. Первое- за П-образную скобу со сглаженными углами практически невозможно зацепиться одеждой. Второе- эти изделия очень гигиеничны, их легко содержать в чистоте.

Также просты по конструкции неподвижные Г-образные ручки и ручки-кнопки, называемые еще набалдашниками. Последние, будучи сделанными из нержавеющей стали с броненакладками, часто входят в комплект замочных гарнитуров для входных дверей повышенной прочности, поскольку не боятся никаких «актов агрессии».

К другому конструктивному типу ручек для межкомнатных дверей (укоторых требования к прочности и взломоустойчивости не особенно высоки) относятся фалевые нажимные модели и поворотные ручки-кнопки. Устройства обоих видов приводят в движение фалевую защелку замка и позволяют, таким образом, открывать или закрывать дверь. Внажимных и поворотных моделях используется один и тот же механизм- фактически они различаются лишь конструкцией элемента, за который мы беремся рукой. Пара нажимных ручек соединяется стержнем, проходящим сквозь дверь. Высота ручки составляет 50-55мм. Длина рабочей поверхности Г-образного рычага обычно делается сопоставимой с шириной ладони (100-120мм).

Открывается дверь при нажатии на рычаг. Поворотные ручки-кнопки представляют собой две круглые головки, соединенные сквозь дверь стержнем. Их высота- 50-65мм, диаметр кнопки- 50-65мм.

Выбор того или иного типа фалевых ручек- дело вкуса. Следует лишь учитывать, что нажимные ручки способны зацепить и повредить одежду, но они удобнее в эксплуатации- открыть дверь можно даже без помощи рук. Поворотные модели подобных «вольностей» с собой не допускают, поэтому во многих странах Европы двери в общественных учреждениях предписано снабжать только нажимными ручками, чтобы облегчить участь посетителей-инвалидов.

Механизмы и рычаги влияния

Дверные ручки крепятся на высоте 800-1200мм от пола. Существующий ГОСТ 14624-84 требует установку дверных ручек в общественных и промышленных зданиях на уровне 1000мм от пола. Вотношении «частных» дверей никаких рекомендаций не существует, поэтому лучше всего исходить из правил эргономики, которые гласят: комфортнее всего, когда дверная ручка расположена на уровне пояса и при открывании двери рука согнута в локтевом суставе под прямым углом. Так что в конечном итоге высота установки ручек зависит исключительно от роста хозяев дома.

Расстояние от края двери до оси ручки определяется конструкцией замочного устройства и составляет в среднем 50-80мм. Неподвижные ручки-скобы, не соединяющиеся с замком, рекомендуется крепить на расстоянии 80-120мм от края полотна (чем больше расстояние от края, тем больше усилий потребуется для открывания и закрывания двери). Нажимные и поворотные ручки межкомнатных дверей крепятся на профильный штифт (стержень квадратного сечения) потайными винтами. Асами розетки в одном случае прижимаются к двери только укрепленными на профильном штифте ручками, в другом- стягиваются помимо этого через корпус замка винтами (последний, более надежный вариант иногда называют «немецким», потому что именно его предпочитают любящие основательность немцы). Квходным дверям неподвижные ручки крепятся стягивающими винтами, а для фалевых ручек используется бесшурупное соединение с помощью резьбовых втулок. Оно затрудняет доступ к ручке и ее демонтаж «посторонними элементами», но, конечно же, не может рассматриваться как серьезное препятствие для взломщика. Поэтому, когда важна неприступность двери, разумнее использовать неподвижные модели на стягивающих винтах, защищенных бронированной накладкой.

Главное- чтобы было красиво

Рассматривая в магазине тот или иной гарнитур для межкомнатных или входных дверей, нужно помнить о следующих моментах:

• В зависимости от монтажа двери могут потребоваться дверные ручки с правым или левым исполнением (это касается фалевых устройств). Подбирайте ручку сообразно дверной конструкции.

• Некоторые двусторонние гарнитуры рассчитаны на монтаж в дверях разной толщины (от35 до 80мм). Обязательно уточните, подходит ли выбранная фурнитура к вашей двери.

• Качественно изготовленный запирающий механизм (межкомнатная защелка) работает плавно, бесшумно и без особого усилия. Пружина замка самостоятельно возвращает ручку в исходное положение. Момент на рукоятке не должен превышать 3Нм.

• Язычок замка должен полностью убираться в паз при повороте ручки на угол, не превышающий 45. Чем меньше этот угол, тем комфортнее эксплуатация дверной ручки. Всамых престижных моделях он не превышает величину 20-30.

• Гарнитур для входной двери должен сочетаться с цилиндровой секретной частью. Личинка цилиндрового замка при этом точно подходит под отверстие в фурнитуре. Большинство производителей личинок-цилиндров стремятся к унификации своей продукции, но лишняя проверка не помешает. Поэтому, если вы уже приобрели личинку цилиндрового замка, прихватите ее на «смотр фурнитуры».

• Современные скобяные изделия изготавливаются с применением высокопрочных и стойких к коррозии покрытий. Некоторые из них, впрочем, могут разрушаться под воздействием абразивных чистящих средств (это, в частности, относится к специальным лакам, которыми покрываются изделия из латуни). Уточните при покупке гарнитура, с помощью каких средств его лучше чистить.

Ну и, конечно, дверной гарнитур должен вписываться в общую эстетическую концепцию помещения.

Внастоящее время большой популярностью пользуются ручки, выполненные в стиле high tech (модель Virginia от JADO, ручки-скобы BODA, линия Fusital от VALLIVALLI). Впрочем, изделия «классических» форм из «классических» материалов (латунь) на отечественном рынке тоже представлены прекрасно- их изготовлением занимаются практически все итальянские фирмы, компании ASSA, ABLOY и многие другие. Изредка попадаются и представители более экзотических стилей, например дверной гарнитур Bauhaus (JADO), название которого говорит само за себя.

Что касается материалов и внешнего вида фалевых моделей, ручек-набалдашников и дверных накладок, то здесь наблюдается почти невероятное разнообразие. Для корпуса чаще всего используются хромированная и никелированная сталь, латунь, алюминиевые сплавы. Немцы предпочитают недорогие изделия из пластмасс, алюминиевых сплавов или нержавеющей стали. Пластик, понятное дело, дешев и гигиеничен, но срок его службы невелик. Цена такой ручки может оказаться очень низкой, около $0,5-1. Алюминий и сталь стоят дороже, но алюминий хорош тем, что на его поверхности слабо видны царапины, сталь же вообще прочна и мало изнашивается. Испанские и итальянские мастера дверной фурнитуры изготавливают более дорогие ручки с накладными частями и покрытием из натуральной кожи (серия Fedora, VALLIVALLI), дерева, стекла, драгоценных металлов. Так, испанская фирма MESTRE использует для декорирования своих изделий хрусталь, дорогие породы дерева, муаровое стекло, а итальянские производители MANDELLI и COLOMBO- гальваническое покрытие из никеля, хрома и даже золота.

Но элитные дверные гарнитуры являют собой не только триумф дорогих материалов, прежде всего они- плод работы известных дизайнеров. Например, над обликом ручек итальянской компании VALLIVALLI трудились такие мастера, как Matteo Thun, Antonio Gitterio, Gustav Peichl. Неудивительно, что подобные изделия отличаются изысканной красотой, эргономичностью и удобством в эксплуатации. Medicea- одна из самых популярных серий ручек VALLIVALLI- появилась на свет еще в далеком 1934г., но продолжает пользоваться спросом и в наши дни. Срок службы у солидных дверных ручек тоже солидный- фирма ABLOY гарантирует безотказную эксплуатацию своих моделей в течение минимум 20лет, VALLIVALLI- до 30лет. Разумеется, это не может не отразиться на цене. Модель Presto (ABLOY) стоит порядка $100, наиболее дорогие ручки COLOMBO- около $150, стоимость же ручек из линии Fusital (VALLIVALLI) доходит до $800.

Если же вы вознамеритесь оформить свой дом в архаичном стиле, для этого подойдут кованые дверные изделия, изготавливаемые либо вручную, либо методом машинной ковки (гарнитуры итальянской компании IND.I.A). Такие авторские работы придают жилищу неповторимую индивидуальность. Стоимость одного изделия, в зависимости от сложности, составляет $30-70.

Среди моделей, выполненных в архаичном стиле, надо отметить так называемые ручки-стукалки, которые устанавливаются на входные двери и служат одновременно и ручкой, и дверным молотком. Это достаточно массивные конструкции, производимые из чугуна или бронзы, их поверхность часто подвергается патинированию и искусственному старению.

Некоторые модели ручек знамениты не только своим дизайном, но и теми помещениями, которые они украшают. Например, модель H5007 серии Fusital (VALLIVALLI) установлена на межкомнатных дверях берлинского рейхстага. Судя по ее стоимости (порядка $300) и установленному количеству, германские парламентарии тоже любят жить широко и с комфортом…

Репортаж с петлей в кармане

Межкомнатные двери снабжаются петлями двух типов: ввертными и традиционными навесными. Первые состоят из пары цилиндров, вворачиваемых в дверное полотно и коробку. Во вторых прикрепляемым фрагментом являются «карты» или «крылья»- пластины с отверстиями под шурупы. Такие петли состоят из двух карт с отверстиями для шурупов. Карты соединяются круглым стержнем (баутом). Если они выполнены из листа, сложенного вдвое и огибающего стержень, петля называется огибной. Петли из более толстого листа, в которых огибается только баут, называются подгибными. При прочих равных условиях подгибные петли проще в изготовлении, их производство дешевле, и поэтому они получили более широкое распространение. Стержень закрепляется в нижней половине одной из карт.

Навесные петли, в свою очередь, делятся на универсальные (шарнирные), право- и левосторонние (полушарнирные). Существуют также взломоустойчивые петли для входных дверей, снабженные устройствами, препятствующими снятию двери (специальными противоотжимными ригелями). Увсех этих петель свои достоинства и недостатки и, конечно, своя область применения.

Навесные петли используются чаще других. Причина этому- простота их конструкции, отражающаяся на стоимости. Комплект односторонних навесных петель российского производства для одной двери обойдется покупателю в $1-5. Универсальные петли стоят чуть дороже ($1,5-7), но при этом пользуются неизменной популярностью у населения- приобретая их, вы избавляете себя от необходимости ломать голову, подойдут ли петли к двери (онигодятся как для правосторонней, так и для левосторонней подвески). Увы, универсальные модели, в силу своей конструкции, неразъемны- оборудованную ими дверь можно снять, лишь отвинтив шурупы. Кроме того, эти петли имеют несколько поверхностей трения и потенциально более скрипучи.

Впрочем, скрипеть могут даже обычные петли, если они смонтированы с перекосом, из-за которого в механизме возникают дополнительные нагрузки. Для уменьшения силы трения петли рекомендуется 1-2 раза в год смазывать. Существуют еще навесные модели, в которых передающая усилие ось контактирует со свободно вращающимся шариком или подшипником. Такие петли отличаются несравненно более мягким ходом и практически не скрипят.

Ввертные модели используются для межкомнатных дверей импортного производства- итальянских, испанских, финских (чаще всего и сами петли производятся в этих же странах). Половинки петли снабжены не пластиной-картой, а одним или двумя штырьками с резьбой. Спомощью этих штырей одна половина приворачивается к дверному полотну, а другая- ккоробке. Достоинством таких моделей является декоративная привлекательность. Что касается прочности монтажа дверей, то по этой части накладные петли надежнее. Ввертные петли обычно устанавливаются только на тонкие двери массой 20-50кг. Наоборот, тяжелые двери (массой более 60кг) монтируются на навесных петлях с высотой карты 125-150мм и шириной, соответственно, 40-45мм. Возможна установка двери на 3 и даже 4петли. ГОСТ14624 рекомендует в подобных случаях размещать их на расстоянии 250мм от верха и низа полотна, третья петля крепится на расстоянии 250мм от верхней. Все петли должны находиться вне пределов горизонтальных обвязочных брусков (вслучае деревянных дверей). Зарубежные производители дают собственные рекомендации по подбору и установке петель. Вчастности, такие рекомендации разработаны компаниями ASSA (Швеция), FISKARS (Финляндия), HOPPE (Германия). Воснове рекомендаций лежат диаграммы, по которым, зная габариты дверного полотна и его массу, легко рассчитать необходимое количество петель.

Фирма ASSA предлагает расширенные рекомендации, в которых используется «приведенная» масса двери- сумма численных значений массы двери и поправочных коэффициентов.

Большое количество петель не способствует качественной работе дверной конструкции. Практика показывает, что точно расположить на одной прямой стержни даже трех петель (сучетом всех сезонных, температурных и осадочных деформаций коробки и полотна) практически невозможно. Самые безобидные последствия этого- скрип двери. Впринципе же возникающие деформации способны привести к разрушению петли или к провисанию полотна. При установке на одну дверь трех или четырех петель лучше всего воспользоваться моделями с возможностью боковой регулировки расположения карты (например, NTR110Ч30TSS от FISKARS). Об особенностях монтажа входных дверей и петлях для них рассказывалось в №10 нашего журнала за 2002г.

Для дверей с притвором (их еще называют фальцованными) нужны специальные петли, крылья которых заходят под выступ дверной коробки. Двери с притвором могут оснащаться и ввертными петлями.

Двери, которые должны отворяться в обе стороны (качающиеся), навешиваются на пружинных петлях, состоящих из трех карт и двух подпружиненных шарнирных соединений. При открывании в одну сторону дверь поворачивается вокруг шарнираI, при открывании в другую сторону- вокруг шарнираII. Пружины необходимы для возвращения полотна в закрытое состояние.

Как различить правосторонние и левосторонние навесные петли? Разъедините половинки петли и посмотрите на нижнюю карту, в которой остался стержень. Смотреть нужно со стороны отверстий, раззенкованных под головки шурупов. Если стержень будет при этом с правой стороны, то петля правая, с левой- левая.

И прочие приятные мелочи

Место монтажа замочного механизма в двери закрывается металлической пластиной-накладкой. Накладка может быть сплошной, то есть общей для ручки и замочного механизма (ее еще называют палетой) и раздельной для каждого из этих устройств (розеточной). Розетка для замочной скважины с прорезью для ключа называется также ключевиной, а однотипный комплект всех деталей (защелка, ручка, дверные накладки)- дверным гарнитуром.

Сплошные накладки отличаются массивностью и обеспечивают более высокую прочность закрепления гарнитура. Ими обычно комплектуются входные двери. Недостаток конструкции- внеобходимости точного соответствия размеров всех деталей гарнитура друг другу. Ведь каждая компания-производитель предпочитает выпускать ручки с накладками по собственным стандартам. Делается это, чтобы продавался не только замок, а весь комплект целиком. ВЕвропе существует, правда, стандарт на размеры отверстия под личинку: высота- 35мм, ширина нижней части- 11мм, диаметр верхней части- 18мм. Авот еще один важный размер- расстояние между осью ручки и осью замочной скважины- задается производителями произвольно. Чаще других встречаются накладки, у которых он составляет 70-80мм, но это отнюдь не всеобщее правило. Поэтому, чтобы избежать замочно-накладочных нестыковок, при покупке накладки удостоверьтесь, что она подходит к имеющемуся замку. Срозетками подобных сложностей обычно не возникает, подобрать их существенно проще. Поэтому в Европе абсолютное большинство межкомнатных дверей оборудуется именно такими накладками.

При полутора- и двупольных дверях нужны еще устройства для закрепления одной из створок (которую обычно не отворяют) в неподвижном положении. Такие устройства называются врезными задвижками или шпингалетами. Вних используется перекидной рычаг, который толкает стержень, закрепляющий дверь. Врезультате стержень вдвигается в личинку, заделанную в коробке. Различают нижние шпингалеты, имеющие минимальную длину (обычно 225мм), и верхние, длина которых (как правило, 370мм) определяет удаленность шпингалета от пола не более чем на 1800-1900мм. Это необходимо для удобства отпирания двери. Использование верхних шпингалетов может представлять некоторое неудобство для низкорослых людей. Но зато входные пазы в ответной части гарантированно не забьются пылью, как это иногда происходит с нижними шпингалетами. Стоимость шпингалетов отечественного производства- от $0,5 до $1,5.

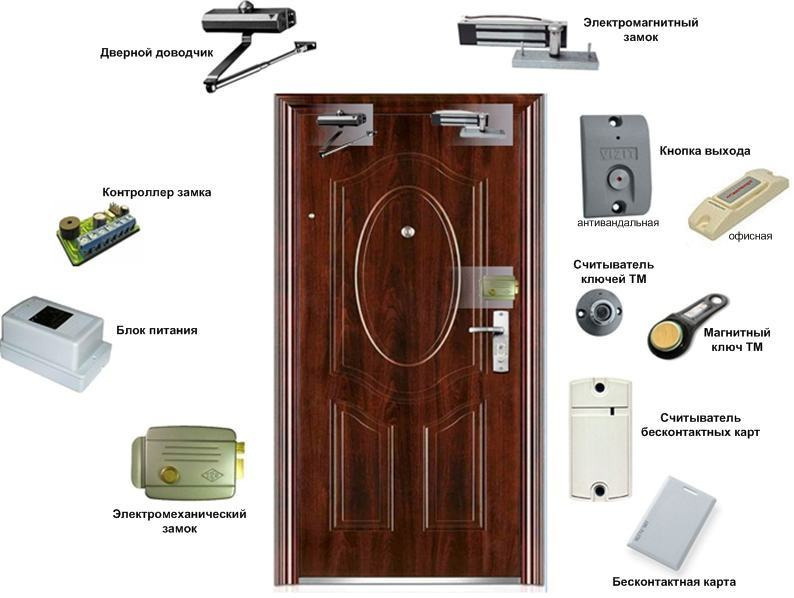

В последнее время, помимо традиционных скобяных изделий, входные и межкомнатные двери все гуще обрастают разнообразной электронной аппаратурой контроля доступа, которая призвана обеспечивать безопасность обитателей дома. Этот сегмент рынка развивается особенно быстро, и высокотехнологичные разработки, еще недавно использовавшиеся в промышленности, постепенно проникают и в повседневный быт. Оновинках в этой «области высоких технологий» мы расскажем в одном из следующих номеров журнала.

Расчет массы двери с учетом поправок (по данным фирмы ASSA)

Фактор	Поправка, %
Двери оборудованы доводчиком	+20
Двери оборудованы доводчиком, дающим возможность фиксировать полотно в открытом положении	+100
Двери подвержены сильным ветровым нагрузкам	+10
Двери могут подвергаться дополнительным физическим нагрузкам	+10
Ограниченная частота эксплуатации (двери в жилых домах)	-10

Редакция благодарит компании «СЕЗАМ», DOORLOCK, VALLIVALLI, «РУССКАЯ КОВКА», «ЛОКМАСТЕР» за помощь в подготовке материала.

Дверные и оконные приборы

Дверная и оконная фурнитура может выполнять декоративную функцию и в то же время должна быть практична и надежна. Простейшая дверная защелка — это подпружиненный шарик, утапливаемый в кромку двери. Шарик входит в ямку притолоки, когда дверь закрывается, и выходит оттуда, когда вы тянете дверь, чтобы ее открыть.

Более уверенно действует пазовая защелка. Она так же утоплена в кромку двери и имеет выступающий ригель, плоский с одной стороны и скошенный с другой. Когда дверь закрывают, скошенная сторона ригеля упирается в запорную планку на притолоке и толкает ригель назад, в его гнездо. Когда дверь закроется полностью, ригель заскакивает в паз запорной планки и надежно защелкивается своей плоской стороной. Теперь дверь нельзя открыть, не повернув ее ручку. Ось ручки, связанная с ригелем, вытягивает его из паза запорной планки. Подобным же образом действует и пазовый замок.

Простейшими приборами для створных окон являются поворотная ручка с входящим в прорезь языком и ветровой крючок, удерживающий окно открытым в одном из нескольких фиксированных положений. На скользящих задвижных окнах основной прибор — это защелка, соединяющая оба переплета между собой, когда окно закрыто.

ПОЛЕЗНЫЙ СОВЕТ

Если вы установили на окно запираемые защелки и ветровой крючок, не оставляйте ключи в замках. Они могут выпасть при открывании и закрывании окна. Советуем вешать ключ на гвоздик, вбитый в оконную раму. Здесь вы его быстро найдете, если окно понадобится открыть при чрезвычайной ситуации.

Установка пазовой защелки

Чтобы установить пазовую защелку на новую дверь, используйте корпус защелки для разметки положения паза на кромке двери, на одной пинии с центром обвязки или с бруском для врезки замка.

Для пазов установите рейсмус на ширину, немного превышающую толщину ригеля защелки, и прочертите края защелки на середине кромки двери.

Электродрелью с перовым сверлом для дерева сделайте между отмеченными линиями ряд отверстий на глубину, немного превышающую длину ригеля защелки.

Вырубите перемычки с помощью стамески и киянки, затем выровняйте края паза и вычистите его дно. Проверьте, входит ли в паз ригель защелки.

Прижмите к кромке двери наличник защелки, обведите его и прорежьте стамеской по линиям, а потом сделайте ряд параллельных надрезов поперек слоя.

Аккуратно выберите стамеской лишнее дерево между отмеченными линиями. Следите, чтобы стамеска не соскользнула и не прорезала концы паза.

Приложите корпус защелки к лицевой стороне двери на уровне паза, а лицевой планкой — заподлицо с кромкой двери. Отметьте положение шпинделя.

Прижмите кусок бросового дерева к другой стороне двери. Просверлите сквозь дверь в этот кусок отверстие, в которое сможет войти шпиндель защелки.

Вдвиньте защелку в ее паз и проделайте шилом направляющие отверстия через лицевую планку. Затем заверните в лицевую планку крепежные винты.

Вставьте шпиндель и наденьте на каждый его конец по ручке. Убедитесь, что шпиндель поворачивается свободно. Затем привинтите воротники обеих ручек к двери.

Закройте дверь, чтобы отметить, где ригель защелки встречается с коробкой. Затем выберите стамеской углубление для ригеля и запорной планки и привинтите планку.

Установка оконной ручки и ветрового крюка

Определите место крепления ручки с языком к переплету окна и проколите шилом направляющие отверстия. Привинтите ручку к переплету.

Установите запорную планку на раму так, чтобы язык ручки входил в нее. Через прорезь в планке высверлите отверстие в раме глубиной около 20 мм.

Установите ветровой крюк, привинтив его основание к нижней рейке переплета примерно на одной трети длины рейки, считая от края с петлями.

Откройте окно, чтобы найти правильное положение штифтов на раме. Прикрепите штифты, затем прикрепите опору крюка к рейке переплета.
