Как мерить мультиметром: Как измерить напряжение в розетке мультиметром?

Как измерить рабочий цикл с помощью цифрового мультиметра

Как измерить рабочий цикл с помощью цифрового мультиметра

Рассмотрим настройку цифрового мультиметра на примере Мультиметра Fluke 88V/A.

1.Настройте цифровой мультиметр на измерение частоты. Шаги могут варьироваться в зависимости от прибора. Обычно циферблат прибора переводится в положение постоянного напряжения и нажимается кнопка Гц. Мультиметр готов к измерению рабочего цикла, когда в правой части дисплея мультиметра появляется знак процента (%).

2.. Сначала вставьте черный тестовый провод в гнездо COM.

Шаги для измерения рабочего цикла с помощью цифрового мультиметра

3. Затем вставьте красный провод в гнездо V Ω. По окончании извлеките провода в обратном порядке: сначала красный, затем черный.

4. Подключите тестовые провода к проверяемой цепи.

5. Считайте результаты измерений на дисплее. Положительный символ (+) обозначает ПОЛОЖИТЕЛЬНОЕ время измерения процентного напряжения. Отрицательный символ (-) означает отрицательное измерение временного процентного напряжения.

Примечание: Положительное показание обычно указывает на время включения цепи, а отрицательное — на время выключения. В некоторых случаях отрицательная часть сигнала может создать сигнал ВКЛ.

6. Нажмите кнопку звукового сигнала для переключения между измерением процентного напряжения в ПОЛОЖИТЕЛЬНОЕ и ОТРИЦАТЕЛЬНОЕ время. Примечание: Используемая кнопка зависит от модели цифрового мультиметра. Обратитесь к руководству пользователя вашей модели для получения конкретных инструкций.

Основы рабочего цикла

Рабочий цикл — это отношение времени, в течение которого нагрузка или цепь включена, к времени, в течение которого нагрузка или цепь выключена. Нагрузка, которая включается и выключается несколько раз в секунду, имеет рабочий цикл.

Зачем это нужно на практике?

Многие нагрузки быстро включаются и выключаются с помощью быстродействующего электронного переключателя для точного управления выходной мощностью нагрузки. Яркость лампы, мощность нагревательного элемента и магнитная сила катушки могут контролироваться рабочим циклом.

Рабочий цикл измеряется в процентах от времени включения.

Пример: Рабочий цикл 60% — это сигнал, который включен 60% времени и выключен 40% времени.

Альтернативным способом измерения рабочего цикла является время задержки, измеряемое в градусах, а не в процентах.

При измерении рабочего цикла цифровой мультиметр показывает количество времени, в течение которого входной сигнал находится выше или ниже фиксированного уровня запуска — фиксированного уровня, при котором счетчик мультиметра включается для регистрации частоты. Наклон — это фронт волны, на котором выбирается уровень срабатывания.

Процент времени над уровнем срабатывания отображается, если выбран положительный наклон уровня срабатывания. И наоборот, процент времени ниже этого уровня отображается, если выбран отрицательный наклон. Выбранный наклон отображается на дисплее символом положительного (+) или отрицательного (-) значения. Большинство мультиметров по умолчанию отображают положительный наклон срабатывания; отрицательный наклон обычно выбирается нажатием дополнительной кнопки. Более подробную информацию см. в руководстве пользователя мультиметра.

Как работать с мультиметром. Часть 2

Добрый день, друзья!

В первой части статьи мы с вами учились, как измерять напряжение. Теперь вы cможете блеснуть эрудицией в кругу друзей и знакомых )) Сегодня мы увелими наш интеллектуальный багаж и научимся измерять вторую важную величину — электрический ток.

Измерение тока

Для начала вспомним, что электрический ток — это направленное движение электрических зарядов. И старую школьную шутку — «электрический ток похож на лентяя — идет там, где ему легче». «Легко» — это значит, что электрическая цепь имеет небольшое сопротивление. Чем меньше сопротивление цепи при одном и том же напряжении — тем больше ток в ней. Это мы с вами вспомнили закон Ома.

Теперь посмотрим на наш мультиметр UT2001.

Следующие позиции переключателя, ниже области измерения напряжения, отвечают за измерение постоянного и переменного токов.

На корпусе мультиметра в этой области нанесена буква А (Amper, ампер, единица измерения силы тока).

Сила тока может измеряться в диапазонах 0 — 2 мА (миллиампера), 0 — 20 мА, 0 — 200 мА, 0 — 10 А.

Обращаем внимание на то, что при измерении тока один щуп (черный) надо соединить с общим проводом прибора (черным гнездом), а второй (красный) — с одним из двух входов, под которыми написано «А» или «10А».

При измерении больших токов надо подключать красный щуп ко входу «10 А», маленьких — ко входу «А». Эти два входа лучше не путать.

Если пропускать большие токи (больше 200 мА) через вход «А», можно выжечь внутренний предохранитель.

И затем, чтобы восстановить работоспособность по этому входу, придется разбирать прибор!

Отметим, что нельзя измерять напряжение, если щупы подключены как для измерения тока. Впрочем, если поставить переключатель в положение измерения напряжения, а щупы — для измерения тока, тестер начнет издавать короткие гудки, предупреждая оператора.

Это называется «защита от дурака». Хорошо, что приборы стали такими умными, правда?

Порядок измерения тока

Отметим, что ток может существовать только в замкнутой цепи. Мультиметр в режиме измерения тока должен быть включен в разрыв цепи, т.е. последовательно с нагрузкой.

Таким образом, надо сначала выключить устройство, где мы собираемся проводить измерения, затем присоединить щупы, вставленные в соответствующие гнезда к участкам измеряемой цепи.

Напоминаем, что измерениях нельзя касаться пальцами оголенных концов щупов. Щупы необходимо брать только за изолированные части. Изоляция щупов большинства тестеров рассчитана на напряжение до 1000 В.

После этого надо установить переключателем необходимый предел. Предварительно хорошо бы прикинуть в уме (в соответствии с законом Ома) , какого порядка может быть ток. Чтобы не ошибиться, лучше сразу поставить максимальный предел измерений (10 А). После этого надо включить устройство или нагрузку и посмотреть на табло мультиметра.

Если измеряемая величина превышает установленный предел, в самом левом разряде табло мультиметра высветится единица. При ошибке с выбором предела, надо выключить устройство и только после этого изменить положение переключателя прибора. Затем следует включить устройство или нагрузку и считать показания.

Ошибка в полярности подключения щупов не страшна. Если перепутать черный щуп с красным, на табло перед измеряемой величиной появится знак «-«. Только и всего! Мультиметр при этом не выйдет из строя.

При измерениях не забываем, с каким током — постоянным или переменным имеем дело. При необходимости переключаем род тока крайней левой кнопкой мультиметра. Если она нажата — прибор включен для измерения переменного тока, если нажата — постоянного.

В других приборах такой кнопки может не быть, а род тока выбирается барабанным переключателем. Если род тока выбран неправильно, с мультиметром ничего страшного не случится! Не бойтесь измерять, друзья!

Количественные характеристики

Ток, как постоянный, так и переменный, тоже может иметь различную величину.

Например, светодиодные индикаторы на передней панели компьютера потребляют ток в несколько миллиампер.

Процессор бытового или офисного компьютера может потреблять ток в десятки ампер.

А когда повернут ключ в замке зажигания автомобиля, его стартер может потреблять от аккумулятора ток больше 200 Ампер!

Напомним, что если через тело человека пройдет ток около 100 мА (вроде бы не такой уж большой), это может оказаться смертельным. Однако такой ток может возникнуть при попадании человека под высокое напряжение.

Автомобильный аккумулятор обладает напряжением 12 — 14 В, которое безопасно для жизни.

Проверка «на вшивость»

В заключение осветим один тонкий вопрос, который поможет глубже усвоить тему. Иногда новичков, не искушенных в практике измерений, любят проверять коварным вопросом: «А какой ток в электрической осветительной сети?»  А вы как думаете, друзья, какой? 🙂

Новичок судорожно копается в памяти и не может вспомнить, чтобы где-то явно такое писалось… «Ну-у-у, наверное,  большой…» «Ну, да, может быть и большой. А как узнать?» Новичок: «Наверное, надо измерить?» «Да? А как?» «Ну-у-у, надо включить прибор как амперметр, вставить щупы в розетку и…»

И прибор выйдет из строя — со звуковыми, световыми и пиротехническими эффектами. Никогда так не поступайте, уважаемые читатели!

Знаете, в чем тут дело? Мультиметр в режиме измерения тока имеет очень малое входное сопротивление. Идеальный амперметр должен иметь бесконечно малое сопротивление, чтобы не вносить погрешность в измерения. Т.е., вставив щупы мультиметра в розетку, мы, по существу, создадим короткое замыкание.

По цепям прибора пойдет очень большой ток, который мгновенно вызовет их перегрев и сгорание прибора. Впрочем, на самом деле, все не так страшно. Обычно в распределительном электрощите стоят автоматические защитные выключатели. И они просто отключат напряжение при аномальном возрастании тока. Но лучше не искушать судьбу! Не вздумайте измерять «ток в сети»!

И напоследок приведем одну простую аналогию, которая поможет понять, что такое ток и напряжение.  Ток — это движущееся стадо овец, напряжение — пастух. Чем сильнее напряжение (чем сильнее пастух щелкает бичом), тем быстрее движутся овцы (тем больше ток). Просто и понятно, не правда ли?

До новых встреч!



Как измерить ток мультиметром?

Вам интересно, как измерить силу тока с помощью мультиметра? Если да, то вы не одиноки. Многие люди не знакомы с этим процессом, но на самом деле он довольно прост. В этом сообщении блога мы расскажем вам о шагах, необходимых для точного измерения. Итак, если вы хотите узнать больше о том, как использовать мультиметр, читайте дальше!

Что такое мультиметр?

Мультиметр — это электронный измерительный прибор, используемый для измерения электрических свойств, таких как напряжение, ток, сопротивление, емкость и частота. 9Мультиметры 0008 доступны как в аналоговом, так и в цифровом исполнении. Использование мультиметра позволяет точно определить количество электричества, протекающего через цепь или компонент.

Измерение силы тока (ампер) с помощью мультиметра включает в себя настройку прибора на измерение постоянного тока (DC), а затем подключение его щупов к нужным точкам цепи. Счетчик покажет, сколько ампер проходит через эту точку в цепи за один раз. Для обеспечения точности важно правильно подключить каждый пробник и выбрать правильный диапазон на шкале мультиметра перед проведением измерений. [1]

Что такое ампер или сила тока?

Ампер, или сила тока, является мерой электрического тока.

Количество электрического заряда, проходящего через данную точку электрической цепи за одну секунду. Ампер обозначается буквой «А» и также известен как ампер. Чтобы любое электрическое устройство работало должным образом, оно должно иметь достаточную силу тока, протекающую по его цепям для выполнения требуемых задач.

Чем усилитель постоянного тока отличается от усилителя переменного тока?

Ампер постоянного тока (DC) — это мера потока электрического тока через проводник только в одном направлении. Для сравнения, усилитель переменного тока (AC) представляет собой колеблющийся или обратимый ток, который постоянно колеблется в обоих направлениях.

Различия между каждым типом важно понимать при измерении силы тока с помощью мультиметра, поскольку они требуют разных измерений и настроек.

При измерении силы постоянного тока используйте настройку постоянного тока на вашем измерителе. Эта настройка позволяет измерять величину тока, протекающего из одной точки в другую без помех от источников переменного напряжения. При измерении силы переменного тока вместо этого используйте настройку переменного тока, которая блокирует любые сигналы постоянного тока и дает точные показания для колебательных потоков. Это также помогает уменьшить помехи от других источников. Кроме того, этот параметр также покажет вам частоту, а также количество циклов в течение определенного периода времени.

После того, как вы настроили мультиметр на измерение силы тока, убедитесь, что все соединения надежны и соответствуют полярности, указанной в руководстве. Важно проявлять особую осторожность при работе с чувствительными компонентами, такими как интегральные схемы или тонкие провода.

Наконец, не забудьте проверить на наличие ошибок, прежде чем снимать показания с мультиметра – неправильные измерения могут привести к серьезному повреждению электрических систем или даже к пожару, если их не проверить должным образом. При правильных настройках и осторожности измерение силы тока с помощью мультиметра представляет собой простой процесс, который может помочь диагностировать проблемы, связанные с протеканием тока в любой цепи.

Несколько важных замечаний перед началом работы

1. Убедитесь, что у вас есть мультиметр соответствующего типа для измерения силы тока. Наиболее распространенными типами являются аналоговые и цифровые, каждый из которых имеет свои собственные настройки для измерения тока.
2. Всегда перепроверяйте свои показания по другим источникам, прежде чем предпринимать какие-либо действия на основе ваших измерений. Это особенно важно при работе с потенциально опасными токами или напряжениями.
3. Убедитесь, что тестируемая цепь отключена от всех источников питания, и помните о потенциальных рисках короткого замыкания, прежде чем приступать к измерению силы тока с помощью мультиметра. [2]

Пошаговые инструкции по использованию мультиметра для измерения силы тока

Проверьте номиналы, с которыми вы работаете

Важно убедиться, что цепь, с которой вы работаете, не превышает максимальное напряжение и ток рейтинг вашего мультиметра.

Настройка мультиметра для измерения силы тока

На передней панели многих моделей имеется диск или кнопка, с помощью которых можно выбрать тип измерения (амперы, вольты, омы). Убедитесь, что вы выбрали усилители (символ выглядит как U-образная линия с двумя стрелками, направленными наружу с обеих сторон).

Подсоедините провода к соответствующим точкам цепи.

Черный провод должен быть подключен к положительной клемме измеряемого устройства, а красный провод должен быть подключен к его отрицательной клемме. Важно обеспечить хорошее соединение между каждым выводом и соответствующей точкой в ​​цепи.

Прочтите показания мультиметра, чтобы определить потребляемый ток вашего устройства.

Полученное значение должно быть в амперах, но вам может потребоваться обратиться к руководству пользователя, если вместо этого оно показывает что-то вроде миллиампер или микроампер. Обязательно запишите результат для справки позже.

Отсоедините провода от соответствующих точек в цепи и выключите мультиметр, когда закончите измерения.

Это позволит исключить риск поражения электрическим током при обращении с мультиметром после использования.

Выполнение этих действий поможет вам безопасно и точно измерить силу тока с помощью мультиметра. Обязательно перепроверьте все соединения перед включением любого источника питания и всегда надевайте изолированные перчатки для максимальной безопасности.

Не забывайте поддерживать мультиметр в хорошем состоянии — регулярная калибровка и профилактические проверки необходимы для обеспечения точности и долговременной работы. При наличии необходимых знаний и инструментов измерение силы тока с помощью мультиметра является простой задачей, которую может освоить почти каждый. [3]

Проверка силы тока при холодном запуске автомобильного аккумулятора

Токи при холодном запуске (CCA) автомобильного аккумулятора можно проверить с помощью мультиметра. CCA — это сила тока в амперах, которую батарея может обеспечить при температуре 0°F в течение 30 секунд, не падая ниже минимального напряжения, необходимого для запуска двигателя. Чтобы измерить это, перед тестированием убедитесь, что батарея полностью заряжена и на ней нет паразитных нагрузок или коррозии.

С помощью мультиметра выберите параметр «ампер». Подключите один провод к положительной клемме, а затем подключите другой провод к отрицательной клемме. Запишите показания на дисплее вашего мультиметра, так как это покажет, сколько ампер может выдать ваша батарея при проворачивании коленчатого вала при 0 ° F в течение 30 секунд. Сравните это показание со спецификациями производителя для вашей батареи и внесите необходимые корректировки.

Важно регулярно измерять CCA автомобильного аккумулятора, так как это поможет определить, ухудшилась ли его производительность со временем, и может указать, когда необходима замена. Измерение тока холодного пуска с помощью мультиметра может уберечь вас от дорогостоящего ремонта или замены из-за неадекватного питания от неисправного аккумулятора.

Для обеспечения максимальной точности прочитайте руководство пользователя вашего мультиметра перед проведением измерений. Убедитесь, что выводы надежно подключены и не касаются других объектов во время тестирования. Кроме того, не забудьте надеть защитное снаряжение, такое как резиновые перчатки и защитные очки, поскольку работа с электричеством может быть опасной. При соблюдении надлежащих мер предосторожности измерение силы тока автомобильного аккумулятора с помощью мультиметра может быть простым и точным.

Несколько советов, которые стоит принять к сведению

1. Перед измерением CCA убедитесь, что батарея полностью заряжена.
2. Обязательно ознакомьтесь со спецификациями производителя автомобильного аккумулятора и сравните их с показаниями мультиметра.
3. При проведении измерений надевайте защитное снаряжение, такое как резиновые перчатки и защитные очки.
4. Надежно подсоедините провода мультиметра к клеммам аккумулятора.
5. Сначала прочтите руководство пользователя мультиметра, чтобы получить максимально точные результаты.

Эти советы важны для точного измерения силы тока с помощью мультиметра и помогут вам получить точные показания тестов, чтобы при необходимости можно было правильно диагностировать любые проблемы с аккумулятором или системой зарядки.

Показания мультиметра скачут: что делать?

Если показания мультиметра прыгают или постоянно колеблются, возможно, у вас возникли трудности с точным измерением силы тока устройства. Эта проблема обычно вызвана электрическим током с высокочастотными пиками, которые глюкометр не может обработать. К счастью, есть несколько шагов, которые можно предпринять, чтобы решить эту проблему и получить надежные показания мультиметра.

Для начала проверьте настройки входного сопротивления мультиметра. Если они слишком низкие, поднимите их, пока они не окажутся в пределах диапазона, рекомендованного производителем. Кроме того, убедитесь, что все измерительные провода и датчики находятся в хорошем состоянии и надежно подключены к соответствующим портам. При необходимости замените изношенные или поврежденные провода и разъемы в схеме устройства.

Также следует убедиться, что мультиметр правильно заземлен. Этого можно добиться, подключив заземляющий провод к корпусу электрического устройства, а затем подключив его к одному из измерительных проводов измерителя. Если ваш мультиметр работает от батареек, попробуйте заменить батарейки и посмотрите, улучшит ли это ваши показания.

Наконец, в некоторых ситуациях необходимо использовать адаптер с индуктивными клещами, подключенный к мультиметру, для точного измерения тока. Обязательно обратитесь к руководству пользователя за инструкциями по использованию таких насадок с вашим устройством. Помня об этих советах, вы сможете решить любые проблемы, связанные с колебаниями показаний мультиметра, и получить более надежные результаты при измерении силы тока. [4]

Плюсы и минусы измерения силы тока мультиметром

Измерение силы тока с помощью мультиметра — это надежный и простой способ точно определить ток, протекающий по электрической цепи.

Однако, как и любой метод измерения, он имеет свои плюсы и минусы.

Как припаять переходные кольца?

Плюсы:

• Мультиметры относительно недороги и просты в использовании, что делает их доступными для всех, кто хочет научиться измерять ток.
• Их можно использовать для измерения как переменного, так и постоянного тока, поскольку они имеют несколько входных портов, позволяющих выбирать различные диапазоны напряжения или тока.
• Высокая точность может быть достигнута при правильном выборе настроек перед измерением.
• Цифровые индикаторы позволяют быстро и точно считывать значения без необходимости оценивать положение аналоговой стрелки.

Минусы:

• Мультиметры могут быть чувствительны к статическому электричеству и другим помехам, что может повлиять на точность показаний.
• Мультиметром трудно измерить малые токи; для достижения точных результатов требуются очень низкие настройки диапазона сопротивления.
• При выполнении нескольких измерений с помощью мультиметра может потребоваться повторная регулировка ручки при каждом измерении, что делает этот метод слишком трудоемким для определенных приложений.
• Общая установка громоздка по сравнению с другими методами, такими как токовые клещи или датчики на эффекте Холла.

В целом измерение силы тока с помощью мультиметра является эффективным способом получения надежных и точных данных. Однако следует принять во внимание его недостатки, прежде чем принимать решение о том, подходит ли он для работы. Рекомендуется рассмотреть другие методы измерения тока, такие как токоизмерительные клещи или датчики на эффекте Холла, в зависимости от того, какой тип электрической цепи вы пытаетесь измерить.

Если среди этих вариантов выбран мультиметр, обязательно примите необходимые меры для уменьшения помех, используйте соответствующие настройки и компенсируйте любое дополнительное время, требуемое при выполнении нескольких измерений. При таком подходе точность и надежность ваших результатов должны значительно улучшиться.

Типы мультиметров

Мультиметры бывают двух видов: аналоговые и цифровые. Аналоговые мультиметры используют стрелочный дисплей для отображения текущих показаний, в то время как цифровые мультиметры используют ЖК-дисплей. Тип мультиметра, который вы выбираете, должен зависеть от ваших потребностей; например, аналоговые измерители лучше подходят для измерения быстрых изменений напряжения или тока, но цифровые измерители могут обеспечить большую точность при измерении постоянных напряжений или токов.

Для измерения силы тока мультиметром подходят оба типа. Однако, если вы планируете регулярно измерять большие токи (т. е. свыше 10 ампер), то лучше инвестировать в качественный цифровой мультиметр, поскольку он, как правило, более точен и безопасен, чем его аналоговые аналоги. Кроме того, некоторые цифровые мультиметры имеют дополнительные функции, такие как запись мин./макс. значений , возможность регистрации данных и функции автоматического выбора диапазона , которые могут быть полезны при устранении неполадок в электрических цепях. [5]

В чем разница между истинным среднеквадратичным значением и обычным мультиметром?

Разница между мультиметром с истинным среднеквадратичным значением (Root Mean Square) и обычным мультиметром заключается в том, что мультиметр с истинным среднеквадратичным значением способен точно измерять эффективный ток в цепях переменного тока, тогда как обычный мультиметр измеряет только среднее значение тока. Устройство с истинным среднеквадратичным значением лучше справляется с флуктуационными токами, которые обычно встречаются в энергосистемах. Это делает их идеальными для измерения значений тока в электродвигателях, осветительных балластах и ​​телевизорах.

Измерители True RMS имеют более сложную схему, чем стандартные измерители, что делает их более точными и более дорогими. Также требуют дополнительной калибровки, так как чувствительны к колебаниям температуры. Чтобы убедиться, что вы получаете точные показания, важно следовать инструкциям производителя по использованию и калибровке.

Если вам необходимо измерить значения тока в цепи переменного тока, использование мультиметра истинного среднеквадратичного значения является предпочтительным выбором по сравнению с обычным мультиметром. Это обеспечит точность и надежность ваших показаний. Обязательно следуйте инструкциям производителя и регулярно калибруйте свой измеритель, чтобы каждый раз получать точные результаты. При осторожном использовании вы можете быть уверены, что ваши измерения верны с устройством с истинным среднеквадратичным значением. [6]

Когда следует использовать мультиметры True RMS?

Мультиметры True RMS являются наиболее точными мультиметрами и должны использоваться в ситуациях, когда требуются точные измерения. Они идеально подходят для измерения переменного тока сложной формы, например, создаваемого электронным оборудованием или нелинейными нагрузками. Мультиметры True RMS также могут измерять высокочастотные сигналы и искаженные формы сигналов, которые в противном случае вызвали бы неточность с помощью обычных цифровых измерителей. Кроме того, они обеспечивают более точное считывание при измерении токов низкого уровня, поскольку учитывают колебания, вызванные шумом или другими факторами. По этим причинам мультиметры True RMS обычно используются в промышленных приложениях и более сложных проектах DIY.

Чтобы использовать мультиметр True RMS для измерения силы тока, сначала установите его на настройку «AC Current». Затем подключите провода к нужным клеммам на мультиметре и прикрепите зажим к проводу, по которому течет ток. Когда вы будете готовы, нажмите кнопку «Чтение» на вашем глюкометре и запишите показания. Важно иметь в виду, что мультиметры True RMS могут измерять ток только до определенного диапазона, поэтому, если вы измеряете ток, который слишком высок для точного считывания вашим измерителем, он даст неточный результат.

В целом, использование мультиметра True RMS является эффективным и точным способом измерения переменного тока. Однако из-за более сложной конструкции они, как правило, дороже, чем обычные цифровые счетчики, поэтому они могут не подходить для всех пользователей или проектов. Кроме того, для их использования требуется больше навыков, чем для стандартных цифровых измерителей, поэтому перед попыткой измерения с помощью мультиметра True RMS может потребоваться некоторое базовое понимание электрических принципов.

Часто задаваемые вопросы

Как проверить ток мультиметром?

Чтобы измерить силу тока с помощью мультиметра, сначала установите мультиметр на правильный диапазон для измерения тока. Затем подключите черный провод мультиметра к заземлению или отрицательной клемме цепи, а красный провод мультиметра подключите либо к горячей клемме, либо к нагрузке. Оказавшись на месте, наблюдайте и записывайте свои показания на цифровом дисплее. Если вы не уверены, какие настройки или клеммы использовать, обратитесь к руководству пользователя за инструкциями, относящимися к вашей конкретной модели.

Какой тип мультиметра следует использовать при измерении силы тока?

При измерении тока (ампер) важно выбрать мультиметр, способный точно измерять постоянный ток (DC) и переменный ток (AC). Кроме того, убедитесь, что вы выбрали прибор с достаточно высоким диапазоном тока для типа измерения, которое вы планируете выполнить. Для большинства измерений подойдет аналоговый или цифровой мультиметр. Как правило, лучше всего выбирать тот, который имеет разрешение не менее 1 А и частотный диапазон до 400 Гц.

Существуют ли какие-либо соображения безопасности при измерении силы тока?

Да, всегда соблюдайте осторожность при снятии любых электрических показаний. Перед подключением проводов мультиметра убедитесь, что проверяемая цепь отключена. Если возможно, используйте изолированные инструменты и надевайте защитные очки и одежду при работе с электричеством. Кроме того, держите все электрические соединения чистыми и безопасными, чтобы обеспечить точные результаты. Наконец, никогда не касайтесь оголенных проводов руками, так как это может привести к поражению электрическим током.

Можно ли использовать мультиметр для измерения напряжения?

Да, мультиметры могут измерять не только ток, но и напряжение. Для этого просто измените настройку мультиметра, чтобы он измерял вольты, а не амперы. После установки подключите выводы мультиметра так же, как для измерения силы тока, и наблюдайте и записывайте показания на цифровом дисплее. Важно отметить, что большинство мультиметров могут считывать только напряжения постоянного тока (DC), поэтому убедитесь, что вы используете соответствующий диапазон для измерения напряжения переменного или постоянного тока.

Какие проблемы могут возникнуть при проведении электрических измерений?

При проведении любых электрических измерений важно убедиться, что все соединения чистые и надежные. Плохое соединение может привести к неточным показаниям или даже повредить мультиметр. Кроме того, важно убедиться, что мультиметр настроен на правильный диапазон для типа проводимого измерения, чтобы избежать ошибок или ложных показаний.

Наконец, всегда соблюдайте осторожность при работе с электричеством: надевайте защитные очки и одежду, никогда не прикасайтесь напрямую к оголенным проводам и соблюдайте все меры безопасности, описанные в руководстве пользователя.

Можно ли использовать мультиметр для проверки целостности цепи?

Да, большинство мультиметров также способны проверять целостность цепи. Для этого сначала выберите настройку «непрерывность» на мультиметре, а затем подключите по одному проводу к обоим концам цепи, которую вы хотите проверить. Если соединение установлено, ваш мультиметр издаст звуковой сигнал, указывающий на непрерывность. Однако, если соединение отсутствует, на цифровом дисплее отобразится значение «открыто» или «нет соединения».

Что такое символ усилителя на мультиметре?

Символом амперметра на мультиметре является буква A. Этот символ появляется рядом с текущими настройками вашего мультиметра или рядом с ним и указывает, что мультиметр в настоящее время настроен на измерение силы тока. Убедитесь, что вы выбрали правильный диапазон, прежде чем проводить какие-либо измерения, чтобы избежать ошибок или ложных показаний. Следуя этим шагам, вы сможете уверенно измерять силу тока с помощью мультиметра. Несмотря на то, что при проведении электрических измерений необходимо учитывать множество соображений, безопасность и выбор правильных инструментов помогут каждый раз получать точные результаты.

Сколько ампер на 12 вольт?

Количество ампер в 12-вольтовой системе зависит от типа и размера системы. Вообще говоря, большинство 12-вольтовых систем способны выдерживать от 10 до 20 ампер, а более крупные системы могут выдерживать до 100 ампер и более. Обязательно точно узнайте, на сколько ампер способна ваша система, прежде чем предпринимать какие-либо измерения.

Как измерить силу тока в цепи 240 В с помощью мультиметра?

Измерение силы тока в цепи 240 В с помощью мультиметра не так просто, как измерение напряжения. Для получения точных показаний необходимо использовать соответствующие настройки и аксессуары. Чтобы измерить силу тока (ампер) вашей цепи 240 В, вам потребуется:

1. Выберите на мультиметре режим переменного тока и подключите красный щуп к гнезду мА/А, а черный щуп к гнезду COM.

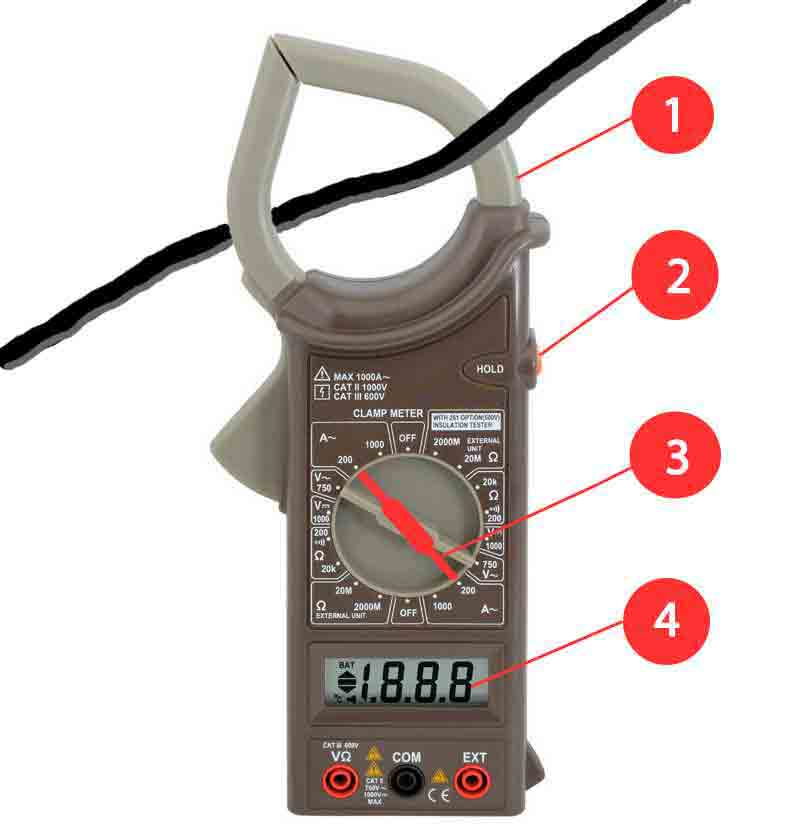

2. Подсоедините токоизмерительные клещи к одному из силовых кабелей, подающих питание к цепи или устройству, силу тока которого вы хотите измерить. Это даст вам представление о том, какой ток проходит через этот кабель в любой момент времени.
3. Установите мультиметр на максимально возможный диапазон для ампер. Это гарантирует, что вы получите более точный результат, чем если бы вы установили его на более низкий диапазон.
4. Снимите показания мультиметра и сравните их с оценкой производителя прибора или техническими характеристиками самого устройства.

Выполнив все эти шаги, вы сможете точно измерить потребляемый ток в цепи 240 В с помощью мультиметра. Не забывайте всегда соблюдать осторожность при работе рядом с электричеством и носить защитное снаряжение, такое как перчатки и защитные очки.

Полезное видео: ВЫ ТЕРЯЕТЕ ПРОИЗВОДИТЕЛЬНОСТЬ! Как измерить падение напряжения и испытательное заземление

Заключение

В заключение, использование мультиметра для измерения силы тока является довольно простым процессом. Вам нужно будет настроить мультиметр на измерение тока в амперах, правильно подключить щупы и точно снять показания. Снятие точных показаний может быть выполнено путем снятия нескольких показаний и записи среднего значения этих значений. После того, как вы успешно выполнили эти шаги, у вас не должно возникнуть проблем с измерением силы тока с помощью мультиметра. Важно помнить, что при работе с электричеством или электроникой всегда необходимо соблюдать меры предосторожности. Обязательно прочтите все инструкции по технике безопасности, прежде чем приступать к любым работам с электричеством. Благодаря представленным здесь знаниям вы теперь должны лучше понимать, как правильно и безопасно измерять силу тока с помощью мультиметра.

Ссылки

1. https://www.wikihow.com/Measure-Amperage
2. https://www.galvinpower.org/measure-amps-with-a-multimeter/
3. https://electrouniversity .com/how-to-measure-dc-amps-with-a-multimeter/
4. https://electronicguidebook.com/5-reasons-your-multimeter-is-reading-the-wrong-voltage/
5. https ://www.hagerty.com/media/maintenance-and-tech/measuring-current/
6. https://www.fluke.com/en/learn/blog/electrical/what-is-true-rms

Обзор аналоговой паяльной станции Weller WES51

Мультиметр с широким спектром измерительных функций

org/BreadcrumbList»>
1. Дом
2. Продукты
3. Электрические измерения
4. Мультиметры

При покупке мультиметра вы получаете высокопроизводительный многофункциональный измерительный прибор. Подходит для использования в качестве прибора для измерения напряжения и тока. Как правило, его можно переключать с измерения параметров постоянного на переменный ток, а также использовать как прибор для измерения сопротивления. Дополнительные функции также часто возможны, когда речь идет о работе с мультиметром. Параметры измерения определяются автоматически и выбираются через назначение разъемов. Функциональные клавиши просты в использовании, а показания четко отображаются на дисплее.

Независимо от того, используете ли вы мультиметр для измерения напряжения или других измеряемых величин, этот прибор незаменим в секторе электроники благодаря широкому спектру применения. Применяется как в профессиональной электротехнике, так и самодельщиками.

Преимущества цифровых мультиметров testo 760

• Настройка автотеста, основанная на подключении проводов, предотвращает перегорание предохранителей в измерителе
• Измеритель предотвращает переключение с V на A или с A на V, если провода не находятся в соответствующем гнезде
• Прибор автоматически определяет процесс тестирования и выбирает правильную конфигурацию прибора
• 3 кнопки с подсветкой для простого и четкого выбора функций тестирования

Цифровой мультиметр testo 760 в сравнении

• • Цифровой мультиметр testo 760-1
• testo 760-1, мультиметр, включая батареи и 1 комплект измерительных кабелей
• Заказ №. 0590 7601
• Напряжение: от 0,1 мВ до 600 В
• Ток: от 1 мА до 10 А
• Сопротивление: от 0,1 Ом до 40 МОм
• Частота: от 0,001 Гц до 512 кГц
• Емкость: от 0,001 нФ до 100 мкФ
• Температура: Н/Д
• Категория измерения: CAT IV 300 В; КАТ III 600 В

• Информация о покупке / запросе

подробнее о testo 760-1

• • Цифровой мультиметр testo 760-2
• testo 760-2, мультиметр TRMS, включая батареи, 1 комплект измерительных кабелей и 1 адаптер для термопар типа K
• Заказ №. 0590 7602
• Напряжение: от 0,1 мВ до 600 В
• Ток: от 0,1 мкА до 10 А
• Сопротивление: от 0,1 Ом до 60 МОм
• Частота: от 0,001 Гц до 30 МГц
• Емкость: от 0,001 нФ до 30000 мкФ
• Температура: от -4 до 932 °F
• Категория измерений: CAT IV 600 В; КАТ III 1000 В

• Информация о покупке / запросе

подробнее о testo 760-2

• • Цифровой мультиметр testo 760-3
• testo 760-3, мультиметр TRMS, включая батареи и 1 комплект измерительных кабелей
• Заказ №. 0590 7603
• Напряжение: от 0,1 мВ до 1000 В
• Ток: от 0,1 мкА до 10 А
• Сопротивление: от 0,1 Ом до 60 МОм
• Частота: от 0,001 Гц до 60 МГц
• Емкость: от 0,001 нФ до 60000 мкФ
• Температура: от -4 до 932 °F
• Категория измерений: CAT IV 600 В; КАТ III 1000 В

• Информация о покупке / запросе

подробнее о testo 760-3

приложений:

Установки

Техническое обслуживание

Системы отопления

Выполняйте точные измерения с помощью инновационного цифрового мультиметра

Вы можете использовать мультиметр для измерения тока, а также для измерения напряжения и сопротивления. Уровень инноваций инструментов Testo впечатляет благодаря высоким стандартам надежности и точности. Вам не нужно сначала выбирать розетки, а затем необходимую функцию измерения. Вместо этого прибор уже определяет соответствующий параметр измерения через назначение разъема.

Таким образом исключаются любые возможные неправильные настройки, которые всегда влекут за собой риск.

Работа мультиметра имеет простую структуру, и это свидетельствует о том, насколько современными являются эти приборы. Вместо обычной поворотной ручки на удобном измерительном приборе имеются функциональные клавиши, которыми удобно управлять одной рукой. Большой дисплей с подсветкой облегчает считывание измеренных значений.

В зависимости от того, какую модель вы выберете, диапазон напряжения доходит до 1000 вольт, диапазон частот до 30 МГц и емкость до 60 000 мкФ. Эти значения относятся к прибору testo 760-3, сертифицированному для использования в промышленном секторе. Здесь мультиметр со встроенным фильтром нижних частот используется, например, для измерений в больших электрических системах.

В профессиональных мультиметрах электрические параметры дополняются возможностью измерения температуры. Для этого измерения вы подключаете адаптер термопары и датчик температуры, которые можно приобрести отдельно.

Преимущества цифровых мультиметров Testo:

• высокая эксплуатационная надежность благодаря автоматическому обнаружению,
• исключение неправильных настроек,
• пригодность для большого количества функций электрических измерений,
• большой дисплей с подсветкой.

Измерительные задачи цифрового мультиметра

Будучи полезным универсальным инструментом, цифровой мультиметр Testo поможет вам во всех электрических измерительных задачах. Он автоматически определяет параметры измерения и предоставляет вам точные данные и повышенную надежность независимо от области применения. Определение истинного среднеквадратичного значения означает, что пользователи всегда знают точную ситуацию в области электроники.

Перед началом измерения пользователи должны ознакомиться с прибором и проверить измерительные кабели и разъемы. Вы можете очень легко управлять мультиметром с помощью удобных клавиш с подсветкой, не прибегая к помощи второй руки. Малый вес 340 грамм также является важным преимуществом. В мультиметрах Testo интегрированная технология и эксплуатационная надежность идеально сочетаются друг с другом:

• многочисленные функции прибора,
• большой диапазон измерения,
• высокий уровень точности,
• сертификаты безопасности — TÜV; КСА; СЕ.

Использование мультиметра для измерения напряжения и выполнения других измерительных задач

С многофункциональным прибором измерение основных электрических параметров становится детской игрой. Однако работа может быть несколько более сложной, в зависимости от требований, предъявляемых к задачам электрических измерений. Широкий диапазон измерений позволяет проверять силу тока до диапазона мкА. Независимо от значения измерения, прибор обеспечивает чрезвычайно точные результаты. Помимо прочего, многофункциональный инструмент подходит для использования в качестве:

• тестер тока и напряжения,
• прибор для измерения сопротивления,
• прибор для измерения емкости и частоты,
• прибор для измерения температуры (для этого необходимо использовать адаптер).
