Двигатель звезда треугольник разница: Соединение электродвигателей звездой и треугольником | Полезные статьи

Соединение звездой и треугольником — схема и разница трехфазного соеднинения

Питание асинхронного электродвигателя происходит от трехфазной сети с переменным напряжением. Такой двигатель, при простой схеме подключения, оснащен тремя обмотками, расположенными на статоре. Каждая обмотка имеет сдвиг друг относительно друга на угол 120 градусов. Сдвиг на такой угол предназначен для создания вращения магнитного поля.

Концы фазных обмоток электродвигателя выведены на специальную «колодку». Выполнено это с целью удобства соединения. В электротехнике используют основных 2 метода подключения асинхронных электродвигателей: методом соединения “треугольника” и метод “звезды”. При соединении концов применяют специально предназначенные для этого перемычки.

• Различия между «звездой» и «треугольником» ↓
• Соединение «звездой» и его преимущества ↓
• Соединение «треугольником» и его преимущества ↓
• Тип соединения «звезда-треугольник» ↓
• Блиц-советы ↓

Различия между «звездой» и «треугольником»

Исходя из теории и практических знаний основ электротехники, способ подключения «звезда», позволяет электродвигателю работать плавнее и мягче. Но при этом данный способ не позволяет выйти двигателю на всю мощность, представленную в технических характеристиках.

Соединив фазные обмотки по схеме «треугольник», двигатель способен быстро выйти на максимальную рабочую мощность. Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта. Но у такой схемы соединения есть свой недостаток: большие пусковые токи. Для уменьшения значения токов применяют пусковой реостат, позволяя осуществить более плавный пуск двигателя.

Соединение «звездой» и его преимущества

Реверсивная схема двигателя 380 на 220 Вольт

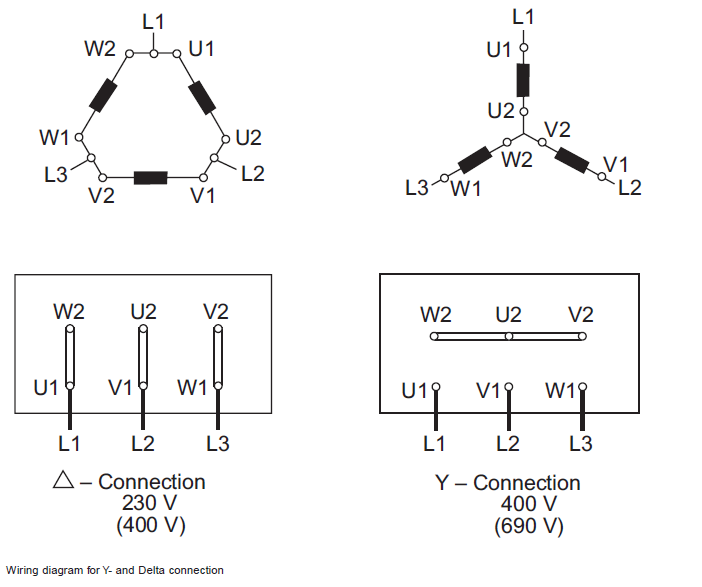

Каждая из трех рабочих обмоток электродвигателя имеет два вывода – соответственно начало и конец. Концы всех трех обмоток соединяют в одну общую точку, так называемую нейтраль.

При наличии нейтрального провода в цепи схему называют 4-х проводной, в противном случае, она будет считаться 3-х проводной.

Начало выводов присоединяют к соответствующим фазам питающей сети. Приложенное напряжение на таких фазах составляет 380 В, реже 660 В.

Основные преимущества применения схемы «звезда»:

• Устойчивый и длительный режим безостановочной работы двигателя;
• Повышенная надежность и долговечность, за счет снижения мощности оборудования;
• Максимальная плавность пуска электрического привода;
• Возможность воздействия кратковременной перегрузки;
• В процессе эксплуатации корпус оборудования не перегревается.

Существует оборудование с внутренним соединением концов обмоток. На колодку такого оборудования будет выведено всего лишь три вывода, что не позволяет применить другие методы соединения. Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов.

Подключение трехфазного двигателя к однофазной сети по схеме звезда

Соединение «треугольником» и его преимущества

Принцип соединения «треугольник» заключается в последовательном соединении конца обмотки фазы А с началом обмотки фазы В. И дальше по аналогии – конец одной обмотки с началом другой. В итоге конец обмотки фазы С замыкает электрическую цепь, создавая неразрывный контур. Данную схему можно назвать было кругом, если бы не структура монтирования. Форму треугольника предает эргономичное размещение соединения обмоток.

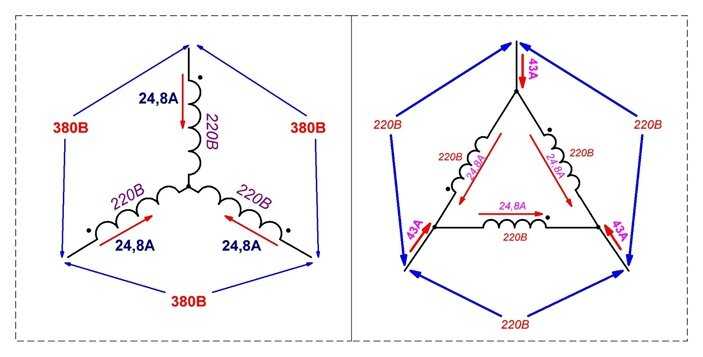

При соединении «треугольником» на каждой из обмоток, присутствует линейное напряжение равное 220В или 380В.

Основные преимущества применения схемы «треугольник»:

• Увеличение до максимального значения мощности электрооборудования;
• Использование пускового реостата;
• Повышенный вращающийся момент;
• Большие тяговые усилия.

Недостатки:

• Повышенный ток пуска;
• При длительной работе двигатель сильно греется.

Метод соединения обмоток двигателя «треугольником» широко используется при работе с мощными механизмами и наличия высоких пусковых нагрузок. Большой вращающий момент создается за счет увеличения показателей ЭДС самоиндукции, вызванных протекающими большими токами.

Подключение трехфазного двигателя к однофазной сети по схеме треугольник

Тип соединения «звезда-треугольник»

В сложных механизмах, зачастую используется комбинированная схема «звезда-треугольник». При таком переключении резко вырастает мощность, и если двигатель по техническим характеристикам не предназначен для работы по методу «треугольника», то он перегреется и сгорит.

Двигатели с повышенной мощностью обладают большими пусковыми токами, и как следствие при пуске часто вызывают перегорание предохранителей, отключению автоматов. Для снижения линейного напряжения в обмотках статора применяют автотрансформаторы, универсальные дросселя, пусковые реостаты или соединение типа «звезда».

Схемы подключения звездой и треугольником

В этом случае напряжение на соединении каждой обмотки будет в 1,73 раза меньше, следовательно, будет меньше и протекающий в этот период ток. Дальше происходит увеличение частоты и продолжение снижения показания тока. Тогда применяя релейно-контактную схему, произойдет переключение со «звезды» на «треугольник».

В итоге, используя данную комбинацию, получим максимальную надежность и эффективную продуктивность используемого электрического оборудования, не боясь вывести ее из строя.

Переключение «звезда-треугольник» допустимо для электродвигателей с облегченным режимом пуска. Этот метод неприменим, если необходимо понизить ток пуска и одновременно не снижать большой пусковой момент. В этом случае применяют двигатель с фазным ротором с пусковым реостатом.

Основные преимущества комбинации:

• Увеличение срока службы. Плавный пуск позволяет избежать неравномерности нагрузки на механическую часть установки;
• Возможность создания двух уровней мощности.

Блиц-советы

1. В момент пуска электродвигателя, его ток пуска в 7 раз больше рабочего тока.
2. Мощность в 1,5 раза больше при соединении обмоток методом «треугольника».
3. Для создания плавного пуска и защиты от перегрузок двигателя, часто используются частотные провода.
4. При использовании метода соединения «звездой», особое внимание уделяют отсутствию «перекоса фаза», иначе оборудование может выйти из строя.
5. Линейные и фазные напряжения при соединении «треугольник» – равны между собой, как и линейные и фазные токи в соединении «звездой».
6. Для подключения двигателя к бытовой сети зачастую применяют фазосдвигающий конденсатор.

правила использования и разница между ними • Мир электрики

Содержание

1. Виды соединений
2. Плюсы и минусы «звезды»
3. Преимущества и недостатки «треугольника»
4. Комбинирование схем

Сегодня асинхронные электромоторы пользуются популярностью благодаря надежности, отличной производительности и сравнительно невысокой стоимости. Двигатели этого типа обладают конструкцией, способной выдерживать сильные механические нагрузки. Чтобы пуск агрегата прошел успешно, его необходимо правильно подключить. Для этого используется соединения типа «звезда» и «треугольник», а также их комбинация.

Виды соединений

Конструкция электромотора достаточно проста и состоит из двух главных элементов — неподвижного статора и расположенного внутри, вращающегося ротора. Каждая из этих частей имеет собственные обмотки, проводящие ток. Статорная уложена в специальные пазы при обязательном соблюдении расстояния в 120 градусов.

Принцип работы двигателя прост — после включения пускателя и подачи напряжения на статор возникает магнитное поле, заставляющее ротор вращаться. Обе оконечности обмоток выводятся в распределительную коробку и располагаются в два ряда. Их выводы маркируются буквой «С» и получают цифровое обозначение в пределах от 1 до 6.

Чтобы их соединить, можно использовать один из трех способов:

• «Звезда»;
• «Треугольник»;
• «Звезда-треугольник».

Если все оконечности статорной обмотки соединяются в одной точке, то этот тип подключения носит название «звезда». Если же все концы обмотки соединены последовательно, то это «треугольник». В этом случае контакты располагаются так, что их ряды смещаются относительно друг друга. В результате напротив клеммы С6 находится вывод С1 и т. д. Это один из ответов на вопрос, в чем разница соединений звездой и треугольником.

Кроме этого, в первом случае обеспечивается более плавная работа мотора, но не достигается максимальная мощность. Если используется схема «треугольник», то в обмотках возникают большие пусковые токи, отрицательно влияющие на срок службы агрегата. Для их снижения приходится использовать специальные реостаты, делающие пуск максимально плавным.

Если 3-фазный двигатель подключается к сети в 220 вольт, то вращающего момента недостаточно для запуска.

Чтобы увеличить этот показатель, используются дополнительные элементы. В бытовых условиях оптимальным решением станет фазосдвигающий конденсатор. Следует заметить, что мощность трехфазных сетей выше в сравнении с однофазными. Это говорит о том, что подключение 3-фазного мотора в однофазную электросеть обязательно приведет к потере мощности. Невозможно точно сказать, какой из этих способов лучше, так как у каждого есть не только преимущества, но и недостатки.

Плюсы и минусы «звезды»

Общую точку, в которой соединяются все оконечности обмотки, называют нейтралью. Если в электроцепи присутствует нейтральный проводник, то она будет называться четырехпроводной. Начало контактов подключается к соответствующим фазам сети питания. Схема соединения обмоток электродвигателя «звезда» имеет ряд преимуществ:

• Обеспечивается длительная безостановочная работа электромотора.
• Из-за снижения мощности увеличивается срок эксплуатации агрегата.
• Достигается плавный пуск.
• Во время работы не наблюдается сильного перегрева двигателя.

Встречается оборудование, имеющее внутреннее соединение оконечностей обмотки и в коробку выведено лишь три контакта. В такой ситуации использование иной схемы соединения, кроме «звезды», не представляется возможным.

Использование этого типа подключения позволяет создать неразрывный контур в электроцепи. Такое название схема получила из-за своей эргономической формы, хотя ее вполне можно именовать и кругом. Среди достоинств «треугольника» стоит отметить:

• Достигается максимальная мощность агрегата во время работы.
• Применяется реостат для пуска мотора.
• Значительно увеличивается крутящий момент.
• Создается мощное тяговое усилие.

Среди недостатков можно отметить лишь высокие значения пусковых токов, а также активное тепловыделение во время работы. Этот тип соединения широко применяется в мощных механизмах, в которых присутствуют большие токи нагрузки. Именно благодаря этому увеличивается ЭДС, влияющая на мощность вращающего момента. Также следует сказать, что существует еще одна схема подключения, называемая «разомкнутый треугольник». Она используется в выпрямительных установках, предназначенных для получения токов тройной частоты.

Комбинирование схем

В механизмах высокой сложности зачастую используется комбинированное подключение трёхфазного двигателя звездой и треугольником. Это позволяет не только увеличить мощность агрегата, но и продлить его срок службы, если он не рассчитан на работу по способу «треугольник». Так как пусковые токи в моторах большой мощности обладают высокими значениями, то при старте оборудования часто выходят из строя предохранители или отключаются автоматы.

Чтобы уменьшить линейное напряжение в статорной обмотке, активно используются различные дополнительные устройства, например, автотрансформаторы, реостаты и т. д. В результате достигается снижение напряжения более чем в 1,7 раза. После успешного пуска мотора начинает постепенно возрастать частота, а сила тока снижается. Применение в такой ситуации релейно-контактной схемы позволяет добиться переключения соединение звезда и треугольник электродвигателя. В такой ситуации обеспечивается максимально плавный пуск силового агрегата.

Однако комбинированную схему нельзя использовать, если необходимо уменьшить показатель пускового тока, но одновременно требуется большой крутящий момент. В таком случае следует применять электромотор с фазным ротором, оснащенный реостатом.

Если говорить о преимуществах сочетания двух методов подключения, то можно отметить два:

• Благодаря плавному пуску увеличивается срок эксплуатации.
• Можно создать два уровня мощности агрегата.

Сегодня наиболее широко применяются электромоторы, рассчитанные на работу в сетях на 220 и 380 вольт. Именно от этого и зависит выбор схемы подключения. Таким образом, «треугольник» рекомендуется использовать при напряжении в 220 В, а «звезду» — при 380 В.
