Как рассчитать высоту конька четырехскатной крыши: как рассчитать кровлю правильно, площадь, высота конька, квадратура

как рассчитать кровлю правильно, площадь, высота конька, квадратура

Содержание:

Разновидности четырехскатных крыш
Особенности конструкции
Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши
Обустройство чердака
Параметры, которые следует просчитать при обустройстве четырехскатной крыши
Расчет — что и как рассчитать нужно
Дополнительные рекомендации по монтажу

Четырёхскатные кровельные конструкции имеют не только эффектный и привлекательный внешний вид, но и обладают множеством прочих достоинств. Однако расчет четырехскатных крыш и их элементов, а также их монтаж являются делом технически сложным, и не могут быть осуществлены без тщательного ознакомления с особенностями данного процесса.

Разновидности четырехскатных крыш

Крыши с четырьмя кровельными скатами имеют довольно много разновидностей, наиболее распространённые из которых следующие:

• вальмовые;
• шатровые;
• полувальмовые;
• ломаные.

Существуют и другие варианты четырёхскатных кровель, однако встречаются они значительно реже.

Вальмовые крыши имеют два треугольных торцевых и два трапециевидных ската. Торцевые скаты называются вальмами и простираются от конька вверху до карниза в нижней части. Подобная конструкция делает такую крышу оптимальным вариантом для быстрого схождения с нее осадков. В то же время, по причине технологических особенностей строения, расчет четырехскатной вальмовой крыши и монтажные работы по ее установке наиболее сложны для исполнения.

Скаты шатровых крыш представляют собой четыре треугольника с равными боковыми сторонами. Основания этих треугольных скатов образуют квадрат. Расчет площади четырехскатной крыши такого типа технически также довольно сложен, хотя и несколько проще по сравнению с предыдущим вариантом. Такие крыши достаточно часто делают на беседках. Перед тем, как сделать четырехскатную крышу для беседки, необходимо выполнить тщательные расчеты.

Довольно большое распространение имеет также другая разновидность четырёхскатных крыш – полувальмовые. Они представляют собой нечто среднее между вальмовой и обычной двухскатной крышей. Необходимо знать, как сделать расчет полувальмовой крыши правильно. Особенностью конструкции таких крыш является отсутствие острых углов, а фронтон у них выполнен в форме трапеции. Зная, как рассчитать площадь фронтона, можно сразу же заказать материал для обшивки фронтона.

Функциональным преимуществом полувальмовых крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектировочно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать четырехскатную крышу такого типа, то следует учитывать погодные условия местности. Там, где часто имеют место снегопады, обустраиваются более крутые скаты и небольшие навесы, а в менее заснеженных регионах – наоборот.

Ломаные четырёхскатные крыши также встречаются довольно часто. Их особенность состоит в том, что геометрически их торцевые участки представляют собой ломаную линию, откуда и произошло такое название. Преимущество ломаных четырёхскатных крыш состоит в том, что они имеют привлекательный внешний вид и дают возможность максимально эффективно использовать жилое пространство. Немаловажное значение имеет и тот факт, что такие крыши имеют относительно несложную стропильную систему. В то же время вопрос о том, как рассчитать площадь четырехскатной кровли ломаного типа, достаточно сложен, и обычно производится профессионалами в строительном деле.

В целом, расчет четырехскатных кровель любого вида, а соответственно и их монтаж, являются делом нелегким, требующим определенного мастерства и опыта в сфере строительных работ.

Особенности конструкции

Вследствие наклонного положения скатных поверхностей, конструкция четырёхскатной крыши по форме значительно отличается от прямоугольной. Именно нестандартная форма в первую очередь и определяет основные сложности при подсчетах и в процессе монтажа, в частности в том, как рассчитать площадь четырехскатной крыши дома, вычислить необходимое число тех или иных элементов, каким образом соединить между собой структурные части кровли, как посчитать объем четырехскатной крыши и т. д.

Крыши с четырьмя скатами, в зависимости от разновидности, могут иметь различную структуру и составные элементы. Однако общие принципы их устройства во многом идентичны, и можно их рассмотреть на примере вальмовых крыш – как наиболее типичного варианта четырёхскатных кровель.

При рассмотрении устройства центральной части вальмовой крыши можно заметить сходство с обычной двухскатной кровлей. Процесс обустройства центральной части таких крыш также имеет много общего. Чаще всего здесь используются стропильные системы наслонного типа, несколько реже находят применение висячие стропильные конструкции.

При обустройстве наслонной разновидности стропил их опирают на расположенный в вершине крыши коньковый прогон, который, в свою очередь, устанавливается на прогонную раму. Рама для установки конькового прогона состоит из стоек и горизонтально расположенного лежня. Очень важным моментом является её опора на прочное основание, которым может служить несущая стена в центре обустраиваемой конструкции. Иногда в стропильных системах сложных вальмовых крыш устраивается не один центральный прогон, а две параллельно размещенные балки.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Если расположение несущих стен не позволяет использовать их в качестве опоры для прогонной рамы, тогда с этой целью обустраивается мощное перекрытие, например из бетонных плит. Прочность перекрытия должна быть достаточной, чтобы выдерживать тяжесть стропильной системы, всех компонентов кровельного покрытия и возникающих внешних нагрузок.

Надёжность бетонных плит обычно достаточно велика, чтобы выдержать нагрузку от кровельной системы любого типа и тяжести. Поэтому вопрос о том, как рассчитать четырехскатную крышу в плане весовых показателей, в данном случае не имеет большого значения. Важно лишь правильно произвести все прочие измерения, а затем в соответствии с ними осуществить процесс монтажа.

Иногда вместо бетонных плит для обустройства опорных конструкций используется перекрытие из деревянных балок. Естественно, что по прочности такой способ заметно уступает предыдущему варианту. Прогонная рама при этом устанавливается на толстый брус размерами в 100-150 на 200 миллиметров. Из аналогичного материала изготавливается и сам коньковый прогон, а также лежень, если есть необходимость в его использовании. Укладку подставок под стойки прогонной рамы производят накрест с балками перекрытия. Подставки, подкосы и ветровые связи изготавливаются из бруса, имеющего размеры 100 на 150 миллиметров.

Усложненность конструкции четырехскатной крыши затрудняет процесс обустройства опор для скатных поверхностей. С этой целью угловые зоны соединяют с коньковым прогоном посредством диагональных стропильных брусьев (накосных стропильных ног). Эти брусья длиннее обычных и должны обладать большей прочностью, поскольку в них упираются укороченные стропила скатных конструкций.

Монтажные работы ещё более усложняются в том случае, если обустраивается вальмовая крыша с дополнительными пристройками. В этом случае вопрос о том, как рассчитать квадратуру четырехскатной крыши и ее прочие параметры, представляет собой нелегкую задачу, для решения которой сложная конструкция крыши условно разбивается на несколько простых участков, а затем для каждого из них подсчеты производятся отдельно.

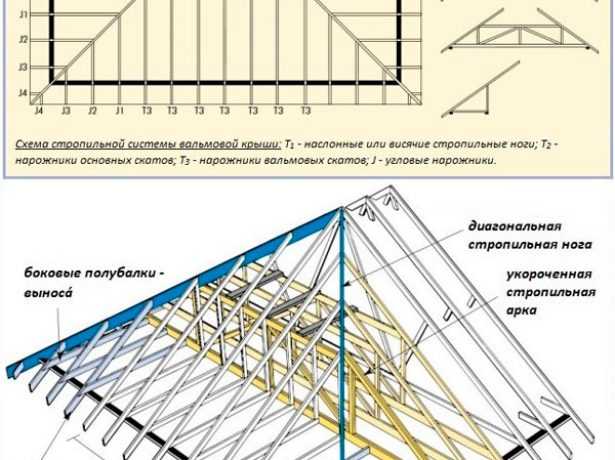

Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши

Процесс сооружения стропильной системы четырёхскатной вальмовой крыши состоит из следующих последовательных этапов:

1. Монтаж рамы для конькового прогона.
2. Установка вначале наслонной, а затем центральной частей стропильной конструкции.
3. Разметка посредством шнура или верёвки направлений монтажа диагональных брусьев.
4. Монтаж диагональных стропильных ног в соответствии с произведённой разметкой.

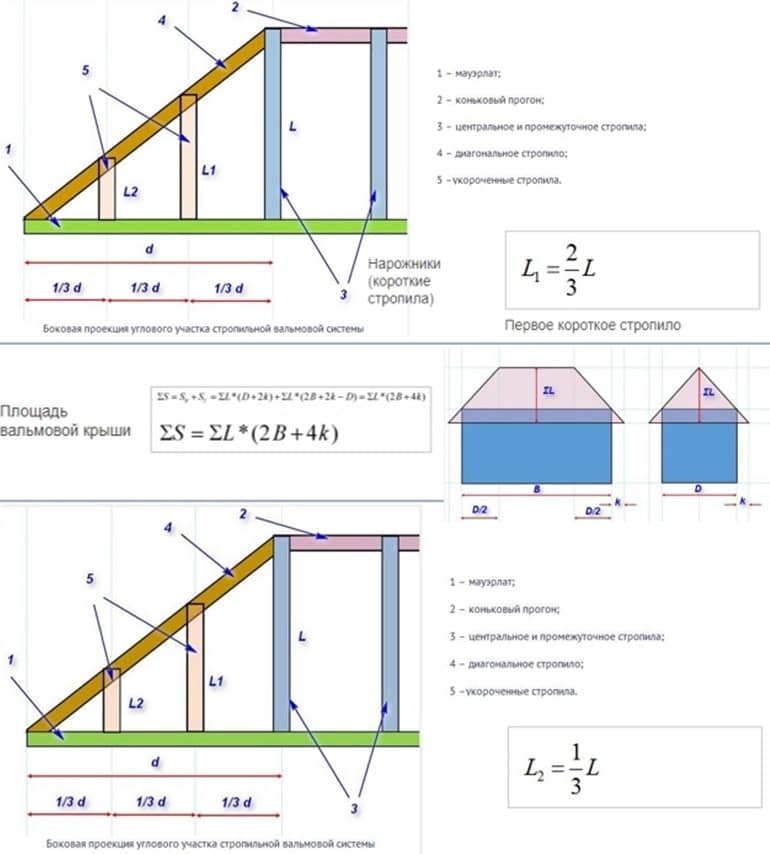

5. Установка укороченных стропильных ног – нарожников – упирающихся в диагональные стропила.
6. Обшивка ветровой доской по периметру кровли.

Укороченные стропильные ноги, называемые нарожниками, образуют плоскость для расположения вальмовых кровельных скатов. Диагональные стропила, в которые упираются нарожники, чаще всего выполняют из сдвоенных сшитых досок, что способствует увеличению их несущей способности. Это имеет важное значение, поскольку нагрузка на них превосходит нагрузку на обычные стропила приблизительно в полтора раза. Если диагональные стропильные брусья перекрывают большую зону, тогда для придания им дополнительной прочности производится установка дополнительных опор: подкосов, шпренгелей или стоек из бруса.

Как видно, процесс обустройства стропильной системы вальмовой крыши имеет большое число нюансов, которые должны тщательно учитываться при проведении расчетов и монтажных работ.

Обустройство чердака

Четырёхскатное кровельное покрытие может быть устроено над готовым мансардным помещением либо над хозяйственной постройкой, над которыми нет смысла обустраивать отдельный чердак. Если же такая крыша устанавливается над жилым строением без мансарды, тогда потребность в обустройстве чердака обычно присутствует. Чердачные четырёхскатные крыши широко распространены в жилом строительстве.

В то же время следует отметить, что чердачные помещения четырёхскатных крыш обычно не предназначаются для активной и частой эксплуатации, поскольку скошенность различных поверхностей кровли приводит к значительным неудобствам в этом плане. Для того чтобы чердак был пригоден к эксплуатации в качестве отдельного хозяйственного помещения, придётся существенно увеличить его высоту и габариты. В этом случае расход материалов также окажется значительно большим. Все эти нюансы следует учесть до того, как рассчитать высоту четырехскатной крыши, чтобы чердачное помещение отвечало требованиям и запросам хозяев жилища.

Следует сказать также несколько слов о том, как рассчитать высоту конька четырехскатной крыши. Коньковая конструкция, как правило, является центральной и наиболее возвышенной частью кровельного сооружения. Вопрос, на какой высоте её устанавливать, в целом также зависит от предполагаемого использования подкровельного пространства, а также от личных предпочтений хозяев дома. Более высокая крыша обеспечит более эффективное использование чердака или мансарды. В то же время крыша небольшой высоты является оптимальным вариантом в плане экономичности, минимального расхода материалов и трудовых затрат.

Параметры, которые следует просчитать при обустройстве четырехскатной крыши

Если говорить о необходимых расчетах перед проведением монтажных работ, прежде всего следует упомянуть о том, как посчитать площадь кровли четырехскатной крыши. Правильным вариантом здесь является подсчёт для каждого из кровельных скатов в отдельности, с последующим сложением полученных результатов. При этом используются стандартные математические формулы для вычисления площади тех или иных геометрических фигур.

Так, например, если скат имеет треугольную форму, то из вершины его посредством веревки или шнура проводится перпендикулярная линия к основанию, называемая высотой. Далее эта самая высота треугольного ската умножается на длину основания, а полученная сумма делится пополам. Результат будет площадью треугольного кровельного ската.

Для трапециевидных скатов формула несколько другая: вначале складывается длина верхнего и нижнего оснований трапеции, затем сумма их делится пополам и умножается на высоту ската.

Вопрос о том, как рассчитать кровлю на четырехскатную крышу с дополнительными пристройками, решается аналогичным образом: их площадь также должна быть высчитана отдельно и прибавлена к общему результату. Читайте также: «Расчет площади крыши — алгоритм действий».

Другим важным моментом при расчете четырехскатной кровли является определение необходимого расстояния между стропильными брусьями. Величина промежутков зависит главным образом от материала кровельного покрытия. Так, например, для металлочерепицы и профнастила она составляет 60-90 сантиметров, а для битумной черепицы – 100-120 сантиметров, поскольку в последнем случае кровля укладывается на сплошную обрешетку из листовой фанеры.

Расчет — что и как рассчитать нужно

Немаловажное значение имеет и правильный выбор угла наклона кровельных скатов, где требуется учитывать ряд факторов:

• Вес кровельного покрытия – чем он больше, тем круче следует обустраивать кровлю.
• Размеры элементов покрытия. Если они малы и стыковых участков между ними много, тогда повышается вероятность проникновения между ними воды, а потому скаты должны располагаться под более высоким углом.
• Климат местности. В тех районах, где случаются частые снегопады, скаты крыш следует располагать более круто, что обеспечивает быстрое схождение осадков.
• Правила противопожарной безопасности для чердачных крыш. В соответствии с ними, при больших размерах чердака должен иметься сквозной проход через него высотой в 160 сантиметров и шириной в 120 сантиметров. Если же чердак маленький (до 2 метров в длину), тогда минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
• Высота дымохода для каминных и печных сооружений. Общая высота вместе с наружной частью, выходящей за пределы крыши, должна составлять как минимум 5 метров. Разумеется, подобный вариант обогрева не подойдёт для небольших строений с пологими крышами.

Размер сечения стропильных брусьев также может быть различным, и зависит от общей нагрузки, выпадающей на стропильную систему. Суммарная нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, здесь также имеют значение материал кровельного покрытия и климат местности. Понятно, что чем больше нагрузка на стропильную конструкцию, тем большее сечение должны иметь брусья стропил. Читайте также: «Как рассчитать крышу дома: материалы и конструкция».

Дополнительные рекомендации по монтажу

Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:

• Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
• Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
• Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
• Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
• Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
• По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
• Поскольку возведение четырехскатной крыши представляет собой непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае наиболее правильным решением будет доверить монтажные работы специалистам.

Расчет высоты конька четырехскатной крыши

Расчет крыши и конька дома по высоте

Крыша любого дома считается одним из наиболее важных компонентов. Защищая здание, она создает комфорт внутри него, отлично дополняя собой архитектурную композицию. Перед каждым строителем стоит ответственная задача, как рассчитать высоту крыши правильно, с учетом всех моментов, влияющих на ее долговечность и внешний вид. Основными факторами, определяющими высоту конструкции кровли, являются:

• угол наклона скатов;
• количество скатов;
• форма кровли;
• применяемые материалы;
• сила ветра;
• среднегодовое количество осадков;
• высота здания;
• пожелания владельца дома.

Правильный расчет высоты кровли позволяет посчитать необходимое количество основных строительных материалов. Помимо этого следует сразу же учитывать необходимость утепления, установку снегозадержателей и других составляющих кровли. Одним из элементов, который потребует дополнительного расчета, является конек, от высоты которого зависит конфигурация стропильной системы.

Типы крыш и особенности их расчета

Крыши домов классифицируют следующим образом:

Порядок расчета для каждого типа может основательно отличаться, что следует учитывать для получения правильных результатов. Самым простым является расчет односкатной конструкции, но освоение методики подсчета параметров двухскатной крыши также не вызовет особых сложностей. Угол уклона двускатной кровли в условиях европейской части континента принимают в диапазоне 30-50°. При более остром угле на крыше будет скапливаться снег, а при более широком – значительно усилится ветровая нагрузка. Вычисление высоты конструкции проходит по формуле: ширина дома, деленная пополам, умножается на тангенс угла наклона скатов.

Все очень просто можно посчитать в течение минимального времени и при наличии калькулятора. Рассчитывать конек в этом случае нет необходимости, он уже включен в результат расчета по вышеописанной формуле.

Наиболее высокой механической прочностью обладает четырехскатная крыша. Данный тип кровли подразделяют на шатровый и вальмовый. В случае с домом, идеально симметричной, квадратной формы, говорят про установку шатровой крыши. Она отличается эстетичным внешним видом, и отлично выдерживает ветровые нагрузки. Для вальмовых крыш характерна сложность постройки и возможность получения комфортной и удобной мансарды. Одним из недостатков вальмовой кровли является сложность конструкции и использование дорогостоящих строительных материалов. Расчет вальмовой и шатровой конструкции ведут по тем же формулам, что и двухскатной, но, дополнительно следует рассчитать длину стропил и конька. В основном это связано с более сложной конструкцией и ответственным подбором материалов.

Мансардной крышей именуют двухскатную кровлю с изломом на двух скатах, который придает всей конструкции «ломаный» вид. При помощи этого довольно простого приема значительно увеличивается полезная площадь мансарды (чердака). Расчет в данном случае также схож с расчетом двухскатной кровли, но с учетом подбора необходимой величины углов ската и конька. В данном случае наиболее оптимальным вариантом является применение правила «золотого сечения»: контур крыши необходимо вписать в окружность. Благодаря этому простому правилу, удается избежать главного недостатка мансардных конструкций – недостаточно эстетичного вида.

Правильный расчет кровли и конька по высоте гарантирует оптимальные затраты строительных и кровельных материалов, длительную и надежную эксплуатацию, эстетичный внешний вид дома. Для новичков в строительстве данные расчеты составляют большую проблему, поэтому лучше доверить это дело профессиональному проектировщику со стажем работы.

Как рассчитать высоту крыши и конька: расчет высоты крыши дома

Как рассчитать правильно высоту конька крыши дома. Научитесь рассчитывать высоту крыши дома, зная основные размеры крыши

Источник: vseokrovle.com

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Расчет высоты крыши дома, вычисляем высоту конька крыши

Даны рекомендации по подготовке к проектированию кровли, приведены примеры расчета высоты конька для наиболее распространенных кровельных конструкций.

Источник: stroicod.ru

Расчет четырехскатной крыши: детальная работа с цифрами

Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.

Как рассчитать четырехскатную крышу: размеры основания, уклона ↑

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.

Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

• результаты расчета шага стропил ,
• сечения стропил,
• пролетов конструкции стропил,
• результаты анализа несущей способности фундамента и опор.
• тип стропил (висячие или наслонные).

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

• силы и скорости ветра в районе строящегося дома;
• интенсивности осадков;
• используемого кровельного материала.

Проектирование и расчеты: делаем проект с помощью чертежа ↑

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

• 5º–18º – рулонное покрытие,
• 14º–60º – кровельный металл, асбестоцементные листы;
• 30º–60º – черепичная.

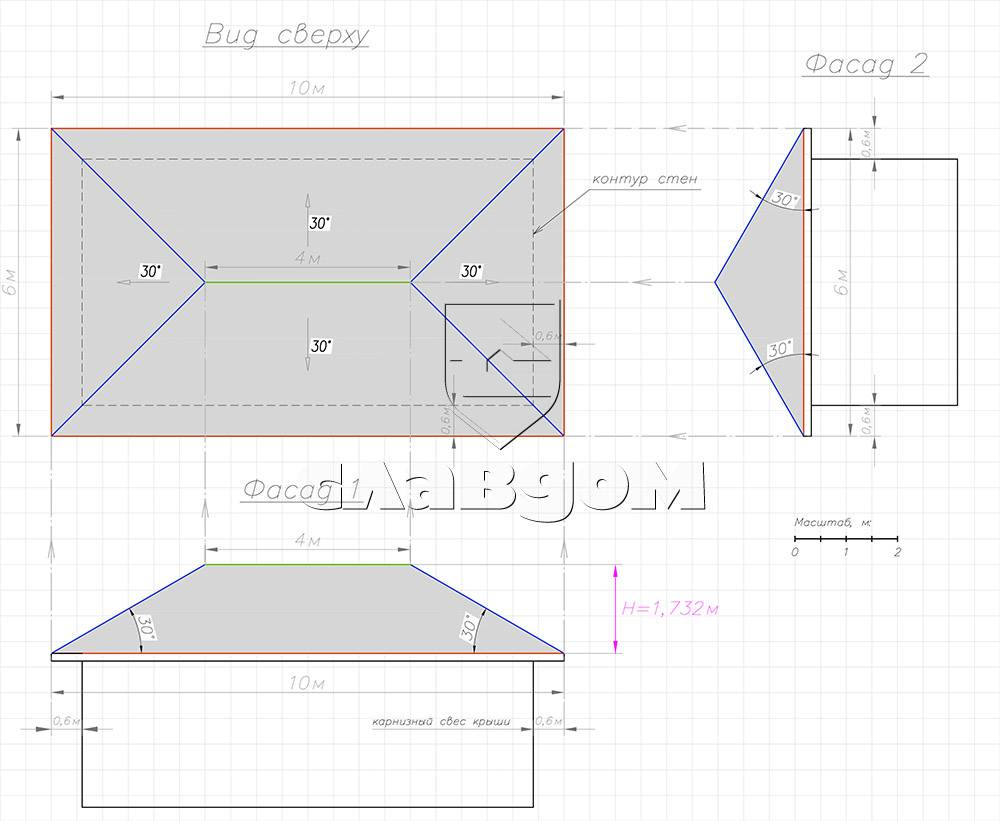

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

• шаг стропил и их несущая способность,
• какие использовать стропила – наслонные или висячие,
• необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
• необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

• на прочность – стропила не должны сломаться;
• на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему ↑

Стропильная система находится под воздействием постоянных и временных нагрузок.

К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

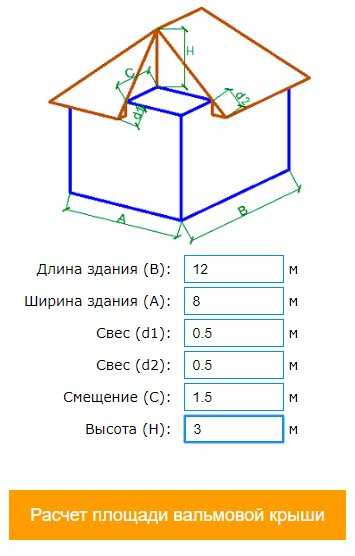

Расчет вальмовой крыши: онлайн калькулятор ↑

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• величину свесов карниза и фронтонов.

Расчет четырехскатной крыши: параметры нагрузки, уклона, материала

Чтобы сделать расчет четырехскатной крыши необходимо учитывать ряд важных параметров: нагрузка на стропила, уклон, количество материала, фронтонные, карнизные

Источник: stylekrov.ru

Расчет крыши дома: рассчитываем простые и сложные крыши

Одним из важнейших компонентов любого здания является его крыша.

Она не только защищает стену дома и его внутреннее пространство, но и выполняет важнейшую декоративную функцию.

Как бы ни были красивы стены дома, без красивой изящной кровли законченного внешнего вида не получится.

Именно от формы крыши зависит, насколько цельно и эстетично будет смотреться в целом ваше строение.

Поэтому прежде, чем приступить к монтажу крыши, очень важно сделать правильные вычисления, смоделировать параметры кровли и ее внешний вид.

И при этом следует учесть очень большое количество параметров.

На высоту крыши влияют несколько основных факторов:

• форма кровли;
• количество скатов;
• углы наклона скатов;
• материалы, которые планируется использовать для создания кровли;
• сила ветров в конкретном регионе;
• количество осадков;
• высота построенного здания;
• пожелания застройщика.

Типы кровель и особенности расчета

И для каждого типа предусмотрен свой порядок расчета.

Ведь конструкции крыш, при всей кажущейся одинаковости, существенно отличаются одна от другой.

Естественно, наиболее простым является расчет односкатной.

Хотя и расчет двускатной кровли сложным назвать нельзя.

При правильном расчете высоты крыши затраты кровельных и строительных материалов будут оптимальными, а конструкция – надежной.

Расчет высоты двускатной кровли

Высота крыши напрямую связано с углом наклона стропил.

Чем больше уклон наклона, тем выше будет крыша на вашем доме.

Также следует измерять длину и ширину здания и понять, какой будет угол наклона.

Угол может иметь значения от 11 до 30 градусов.

И зависит он, в первую очередь, от того, какой материал будет использован для устройства кровли на доме и климатических условий.

Чем больше в районе, где построен дом, выпадет снега в сезон, тем больше угол наклона.

Для этого существуют специальные таблицы.

Точно так же учитывают и ветровые нагрузки.

Теперь выполняем несложный геометрический расчет

Высота конька является катетом треугольника.

Второй катет – это ширина вашего дома, разделенной пополам.

Кстати, при таком расчете также можно вычислить длину гипотенузы.

Это будет длина стропильных ног вашей кровли.

Для определения высоты конька необходимо умножить длину катета на тангенс нашего угла наклона.

Для определения тангенсов и синусов существует готовая таблица:

Для примера давайте рассчитаем двускатную кровлю.

Ширина дома 6 метров.

У дома два ската.

Угол наклонов скатов одинаков и равняется 40 градусов.

Смотрим в таблицу и выясняем, что тангенс 40 градусов равняется 0,84.

6 / 2 х 0,84 = 2,5 метра.

Высота нашей крыши равняется 2.5 метра.

Главное — все измерять максимально точно!

До последнего сантиметра.

Рассчитываем высоту четырехскатной конструкции

Ведь кровли с четырьмя скатами существуют разные.

Проще всего рассчитывать кровли, имеющие скаты в форме правильной трапеции, треугольника, а на скатах нет никаких изломов.

Однако сейчас большинство четырехскатных крыш являются вальмовыми с большим количеством скатов, имеющих форму ромба, прямоугольника и других геометрических фигур.

Ну, с расчетом высоты четырехскатной кровли понятно – он не отличается от расчета высоты крыши двухскатной.

А вот с другими расчетами сложнее.

Начинать расчеты следует с составления плана крыши.

Если кровля в разных уровнях, то на чертеже отображают, где какая высота.

После того, как подробный чертеж составлен, крышу следует разложить на отдельные геометрические элементы.

При расчете кровли следует соблюдать определенные правила:

• чертеж разбивают на несколько геометрических фигур. Каждая фигура выносится на отдельный рисунок. Все размеры также переносятся;
• определяется длина одного ската. Для этого измеряют расстояние от конька до карниза;
• рассчитывают каждый скат. Для этого следует получить площадь фигуры и затем умножить ее значение на косинус угла наклона;
• если скат является неправильным прямоугольником, то его, в свою очередь, необходимо разбить на несколько правильных фигур, и по отдельности рассчитать площадь каждой из них, а потом сложить следует полученные данные.

Давайте для примера рассчитаем четырехскатную крышу.

Предположим, что кровля наша состоит из двух правильных трапеций и двух равнобедренных треугольников.

Угол наклона скатов будет равняться 30 градусов.

Смотрим в табличку, и выясняем, что косинус такого угла равняется 0,87.

У трапециевидных скатов размеры сторон 10 и 7 метров, а высота равна 3 метра.

У скатов треугольных размеры двух сторон каждая по 3,34 метра, и длина третьей стороны – 4,8 метра.

Находим площадь трапеции.

Для этого нужно сложить длины двух горизонтальных сторон, поделить на 2 и умножить на высоту.

Это выглядит так в нашем конкретном случае:

S = ((10 + 7) /2) х 3 = 25,5 кв. метров.

Теперь полученное число умножаем на косинус 30 градусов:

25.5 х 0.87 = 22,185 км. метров.

И полученное число округляем в большую сторону.

Получаем 22,5 кв. метров.

Теперь вычисляем площадь скатов треугольных:

S = ((7 х 4.8) / 2) х cos 30 градусов =

16,8 х 0,87 = 14,7 кв. метров.

Теперь все площади необходимо суммировать:

S общ = 22,5 х 2 + 14,7 х 2 = 74,4 кв. метров.

И округляем в большую сторону.

Итого 75 кв. метров.

Рассчитываем кровельный материал

После того, как площадь крыши нам стала известна, можно вычислить требуемое количество кровельного материала.

Мнение, что площадь кровли на чертеже и площадь кровельного материала равны, ошибочное.

Ведь все дело в так называемом «нахлесте».

Ведь кровельный материал стык в стык не укладывают.

Еще о монтаже металлочерепицы своими руками.

О том, как правильно крепить металлочерепицу саморезами, по ссылке. О размерах саморезов и сколько их требуется на один квадратный метр кровли.

Об использовании плоского шифера для грядок здесь. Как построить высокую грядку из шифера.

Делается нахлест, чтобы кровля не протекала.

Кроме того величина нахлеста у каждого материала своя.

Поэтому увеличивается расход материала.

Для простой крыши несложно самостоятельно посчитать количество требуемого материала.

Для примера рассчитаем количество шифера на нашу кровлю.

Для начала составляем пропорцию:

В этой пропорции:

S – площадь нашей крыши,

Х – это наш запас в размере 15 процентов.

После вычисления значения Х, прибавляем его к нашей полученной площади.

В результате мы получим площадь нашего кровельного материала.

Х = 15 х 75 / 100 = 11,25. Округляется до 11,5.

Площадь нашего кровельного материала

11,5 + 75 = 86, 25 кв. метра.

Следует знать, что при непосредственном выполнении кровельных работ отходы материала могут увеличиться.

В некоторых случаях еще на 20%.

То есть, снова составляется пропорция, в которой значение Х является расходом.

Прибавляем к площади полученный результат.

Зная площадь одного листа несложно получить нужное количество листов.

Рассчитываем паро и гидроизоляцию

Зная площадь ската крыши несложно посчитать требуемое количество паро- и гидроизоляции.

Собственно, площадь этих материалов равняется площади скатов, к которой обязательно следует добавить 15% на перехлест полотен материалов.

То есть, если площадь ската равняется 40 кв. метров, то площадь гидроизоляции равняется 40 + 15% = 60 кв. метров.

С пароизоляцией все точно так же.

Онлайн вычисления и программы расчета

Очень просто выполнять расчеты параметров кровли и количество кровельного материала, если крыша простой формы.

А как поступить, если форма кровли сложная?

Или очень сложная?

На самом деле все выполняется немного проще, чем кажется.

Потому что в век компьютеризации придуманы специальные онлайн – калькуляторы и программы для вычислений.

Онлайн – калькулятор от программы отличается тем, что его не требуется скачивать на свой компьютер.

Вам просто нужно зайти на сайт и там, в специальной оболочке, все вам сосчитают.

Более сложные подробные вычисления делают специализированные программы.

Такие программы необходимо скачать и установить на свой компьютер.

Недостаток у них один – большинство таких программ являются платными.

Поэтому освежайте в памяти школьный курс геометрии и приступайте к замерам и вычислениям.

Ну а уж если ничего не помогает, пользуйтесь программами.

Расчет крыши дома (калькулятор): двускатной, четырехскатной

Правильный расчет при создании крыши дома – это гарантия прочности, надежности и эффективной работы крыши. Поэтому не следует спешить, а выполнить все расчеты

Источник: proroofer.ru

Как определить длину тазобедренного сустава и расположение стен

Как определить длину коньков на вальмовой крыше и как выложить стену на вальмовой крыше

Стены вальмовой крыши выкладываются от центра первого общего стропила. Первое общее стропило – это стропило на конце конька. Другие стропила выкладываются из этого стропила (либо 16 дюймов, либо 24 дюйма), чтобы можно было экономично использовать строительные материалы, такие как фанера. Изучите рисунок ниже. Щелкните изображения, чтобы увеличить их до нового окна.

     Конек вальмовой крыши равен длине здания минус удвоенный прогон плюс толщина стропильного запаса.

Разметка производится от центра первого общего стропила. В примере слева пробег составляет 10 футов. Итак, это измерение до центра первого общего стропила. Поскольку обычные стропила укорочены вверху, конек будет увеличиваться на 1/2 толщины стропильного запаса с обоих концов или на 1,5 дюйма для номинального двойного пиломатериала.

Иногда крыша немного сложнее. Первым шагом к созданию сложной вальмовой крыши является определение длины всех коньков. Для этой цели вальмовые и ендовильные стропила считаются коньками. Поскольку древесина имеет глубину, мы должны учитывать эту толщину при раскладке и обрезке стропил. Изучение следующего рисунка поможет внести ясность. Это пример того, как вычислить длину гребня.

Рисунок слева показывает, как простая математика используется для определения длины гребня. Поскольку я не обсуждал, как вычислить длину вальмовых и ендовных стропил, этот рисунок относится только к прогону вальмовых и ендовных стропил. Прогон используется для выкладки этих стропил. Обратите внимание, что конек А и В увеличивается на толщину стропильного бруса, а конек С укорачивается. Он укорачивается на толщину стропильного бруса под углом 45 градусов (2 1/8 дюйма). Обратите внимание, что это горизонтальное измерение, снятое вдоль линии уровня квадрата каркаса. Это разрез в полевых условиях. Математический шаг по-прежнему составляет один фут

Конечно, когда у вас есть прогон стропил, достаточно легко получить фактическую длину стропил, будь то обычное или вальмовое стропило. Для этого можно использовать старый метод раскладки или калькулятор. Вам все равно придется выкладывать разрезы. Не забудьте отступить на 3/4 дюйма для фаски пильного диска при резке вальм в месте их пересечения с гребнями. Вальмы необходимо укоротить и отвести назад.

Укорачивание — обычно 1/2 толщины стропильного бруса под углом 45 градусов — 1 1/16 дюйма для древесины толщиной 1,5 дюйма.

Уступ — 1/2 толщины стропильного запаса. Это делается для учета скоса пилы, чтобы стропила могли плотно прилегать. Обычно 3/4″. Отступ не уменьшает длину стропила.

Ознакомьтесь с нашей страницей о том, как рассчитать свес или хвост вальмового стропила здесь.

Ознакомьтесь с нашей страницей по общей терминологии стропил здесь.

Наша страница «Как выложить вальмовое стропило» объясняет больше о том, как рассчитать длину вальмового стропила.

Пролистайте наши образовательные блоги, чтобы узнать о других темах по строительству дома.

Изучите науку и математику каркаса крыши. Получить Полевое руководство по каркасам крыш.

Нажмите на ссылку, чтобы перейти на нашу страницу «Купить сейчас»!

Если вам нравится наша страница, оставьте комментарий. Мы хотели бы услышать от вас!

Доска конька вальмовой крыши

В то время как длина коньковой доски на двускатной крыше проста, вальмовая крыша только немного сложнее понять. Конек фронтона такой же длины как здание плюс выступ на обоих концах. Конек вальмовой крыши это ширина конструкции плюс толщина конька, вычитается из длины зданий.

Чтобы определить длину коньковой доски, просто измерьте длину здания, затем ширину, прибавляем толщину конька к ширину здания и вычтите эту сумму из длины.

Определение длины коньковой доски

Я покажу вам шаги, которые я использую, чтобы найти длину конька для здания размером 12 на 28 футов, требующего простой вальмовой крыши.

На данном этапе уклон крыши не имеет значения, нам нужно найти прогон обычного стропила. Измерьте ширину здания и отметьте точный центр, 12 футов разделить на 2 = 6 футов. Это центр конька, теперь выкладываем толщину хребет. Если гребень имеет толщину 1 1/2 дюйма, сделайте отметку 3/4 дюйма на по обе стороны от этой линии. Измерьте расстояние от внешнего угла до меток, обозначающих гребень. Вы должны получить 5 футов 11 1/4 дюйма 9.0005

Теперь измерьте длину здания с обоих концов и отметьте 5′ 11 1/4″, теперь, если вы измерите между этими двумя отметками, вы получите длину коньковой доски.

Обратите внимание, как это работает, длина минус ширина плюс 1 1/2 дюйма

Конек и обыкновенное стропило

Если вы не уверены в том, что обрезаете конек по длине перед его установкой есть другой способ обрезать его по длине.
