Что такое электрическая емкость и в чем она измеряется
В электротехнике часто встречается понятие ёмкости. При этом речь идёт не о ведре или другом сосуде, а об электрической ёмкости проводника, аккумулятора и конденсатора. Путать эти понятия нельзя. В этой статье мы разберемся, что такое электрическая ёмкость, от чего она зависит и в каких единицах измеряется.
- Определение
- Конденсаторы
- Аккумуляторы и электроемкость
Определение

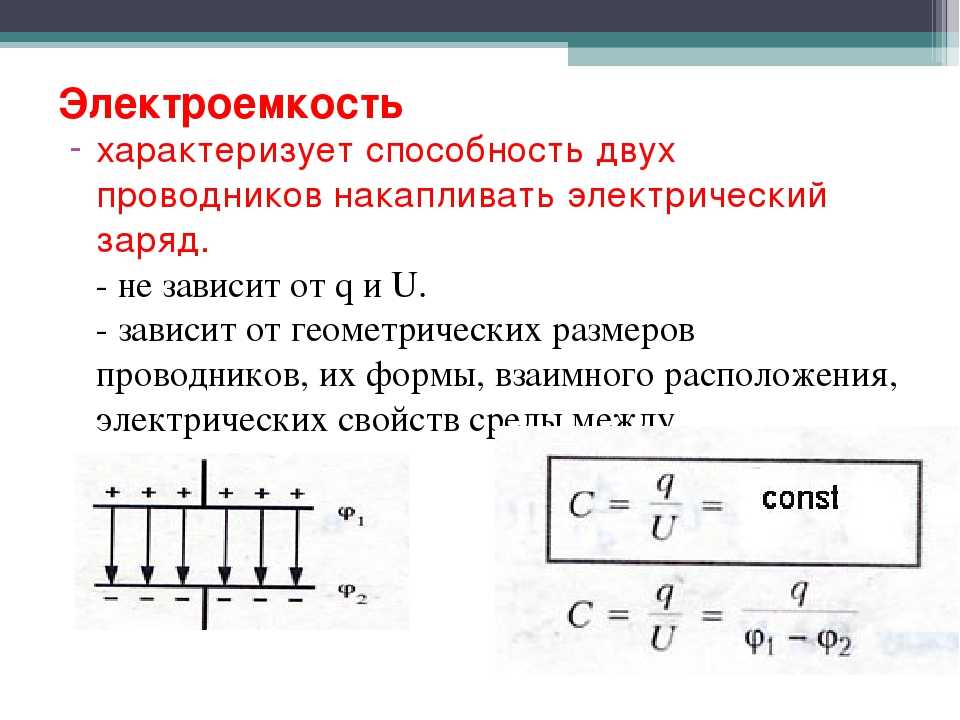

Для проводников электрической ёмкостью называется величина, которая характеризует способность тела накапливать электрический заряд. Это и есть её физический смысл. Обозначается латинской буквой C. Она равна отношению заряда к потенциалу, если это записать в виде формулы, то получается следующее:
C=q/Ф
Электроемкость любого предмета зависит от его формы и геометрических размеров. Если рассмотреть проводник в форме шара, в качестве примера, то формула для расчета её величины будет иметь вид:
Эта формула справедлива для уединенного проводника.
(-12) Ф
Конденсаторы

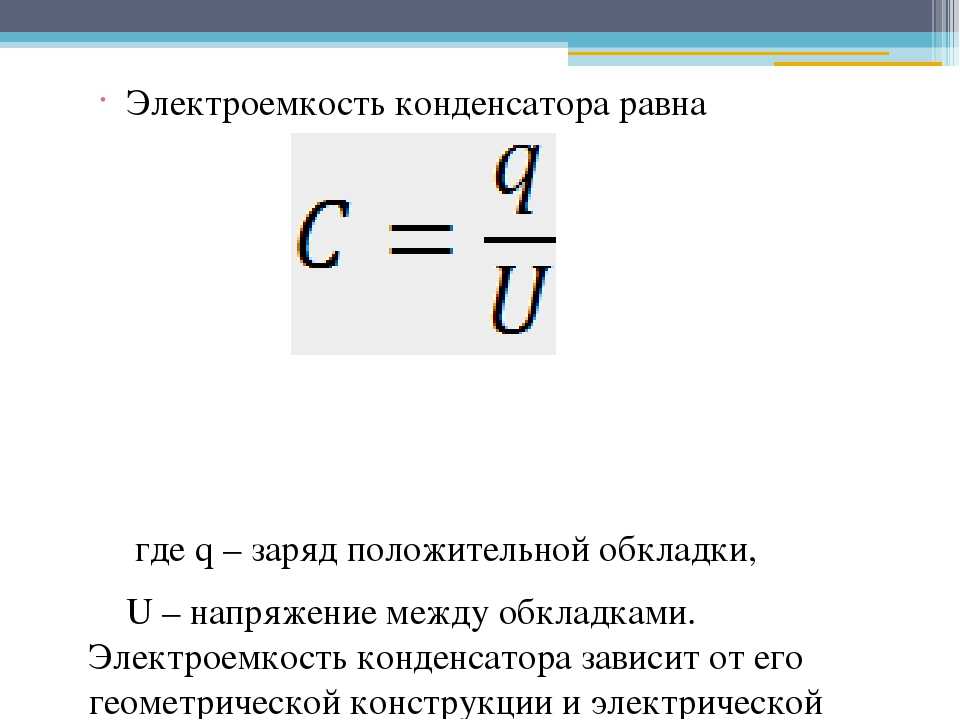

Конденсатор — это две пластины из проводящего материала, расположенные друг напротив друга, между которым находится слой диэлектрика. В заряженном состоянии обкладки имеют разные потенциалы: одна из них будет положительной, а вторая отрицательной. Электроемкость конденсатора зависит от величины заряда на его обкладках и разности потенциалов, напряжения между ними. Между пластинами возникает электростатическое поле, которое удерживает заряды на обкладках. Формула электрической емкости конденсатора в общем случае:
C=q/U
Если сказать простыми словами, то емкость конденсатора зависит от площади пластин и расстояния между ними, а также относительной диэлектрической проницаемости материала, расположенного между ними. Их различают по используемому диэлектрику:
- керамические;
- плёночные;
- слюдяные;
- металлобумажные;
- электролитические;
- танталовые и пр.
По форме обкладок:
- плоские;
- цилиндрические;
- сферические и пр.
Так как формула площади фигуры зависит от её формы, то и формула ёмкости будет разной для каждого случая.
Для плоского конденсатора:
Для двух концентрических сфер с общим центром:
Для цилиндрического конденсатора:
Как и у других элементов электрической цепи и в этом случае есть два основных способа соединения конденсаторов: параллельное и последовательное.
От этого зависит итоговая электрическая емкость полученной цепи. Расчёты ёмкости нескольких конденсаторов напоминают расчёты сопротивления резисторов в разном включении, только формулы для способов соединения расположены наоборот, то есть:
- При параллельном соединении общая электроемкость цепи является суммой емкостей каждого из элементов. Каждый следующий подключенный увеличивает итоговую емкость
Cобщ=C1+C2+C3
- При последовательном подключении электроемкость цепи снижается, подобно снижение сопротивления в цепи параллельно включённых резисторов. То есть:
То есть:Cобщ=(1/С1)+ (1/С2)+ (1/С3)
Важно! В параллельной схеме соединения напряжения на обкладках каждого элемента одинаковы. Это используют для получения больших значений электроемкости. В последовательном включении двух элементов напряжения на обкладках каждого из конденсаторов составляют по половине общего напряжения. Для трёх – трети и так далее.
Аккумуляторы и электроемкость
Основными характеристиками аккумуляторных батарей является:
- Номинальное напряжение.
- Емкость.
- Максимальный ток разряда.
В данном случае для определения количественной характеристики времени работы или, говоря простым языком, чтобы рассчитать, на какое время работы прибора хватит аккумулятора, используют величину ёмкости.
В аккумуляторных батареях для описания электрической ёмкости используют следующие размерности:
- А*ч — ампер-часы для больших аккумуляторов, например автомобильных.
- мА*ч — милиампер-часы, для аккумуляторов для носимых устройств, например смартфонов, квадрокопетров и электронных сигарет.
- Вт*часы — ватт-часы.
Эти характеристики позволяют определить, сколько времени работы выдержит аккумулятор при конкретной нагрузке. Для определения электрическую емкость аккумулятора измеряют в кулонах (Кл). В свою очередь кулон равен количеству электричества, переданному аккумулятору при силе тока 1А за 1с. Тогда если перевести в часы, то при токе в 1А за 1 час передается 3600 Кл.
Одним из способов измерения емкости аккумулятора является его разряд заведомо известным током, при этом вы должны замерить время разряда. Допустим, если аккумулятор разрядился до минимального уровня напряжения за 10 часов током в 5А – значит его емкость 50 А*ч
Электроемкость – это важная величина в электронике и электротехнике. На практике конденсаторы применяются практически в каждой схеме электронного устройства. Например, в блоках питания – для сглаживания пульсаций, уменьшения влияния высоковольтных всплесков на силовые ключи. Во времязадающих цепях различных схем, а также в ШИМ-контроллерах для того, чтобы задать рабочую частоту.
Более подробно изучить вопрос поможет предоставленное видео:
Кратко объяснение изложено в этом видео уроке:
Теперь вы знаете, что такое электрическая емкость, в каких единицах происходит ее измерение и от чего зависит данная величина. Надеемся, предоставленная информация была для вас полезной и понятной!
Материалы по теме:
- Как определить емкость конденсатора
- Что такое электрический заряд
- Закон Кулона простыми словами
Выделим на поверхности проводника малый элемент площади dS, полагая,
что заряд этого элемента является
точечным. ,где — относительная диэлектрическая проницаемость среды, в которой находится проводник. Интегрируя это выражение по всей поверхности проводника S, найдем потенциал, создаваемый в рассматриваемой точке всем проводником: Так как в различных точках на поверхности проводника поверхностная плотность заряда имеет разные значения, то будем полагать, что , где k — некоторая функция координат выбранного элемента поверхности dS. Тогда выражение для потенциала проводника имеет вид . (3.1) В полученном выражении интеграл зависит
от размеров и формы поверхности проводника, а также от расположения точки,
для которой определяется потенциал. Значения этого интеграла не зависят от величины заряда, сообщенного проводнику, т. е. одинаковы при различных значениях заряда q. Из формулы (3.1) следует, что потенциал уединенного проводника прямо пропорционален
его заряду и отношение заряда q к потенциалу
для данного проводника есть величина постоянная. Это отношение называется электрической емкостью, или электроемкостью, проводника: Электрическая емкость уединенного проводника зависит от его формы и размеров, а также от величины относительной диэлектрической проницаемости среды, в которой он находится. Электроемкость не зависит от материала проводника, его агрегатного состояния, от формы и размеров возможных полостей внутри проводника. Электроемкость не зависит также ни от заряда проводника, ни от его потенциала. В качестве примера найдем электроемкость уединенного проводящего шара
радиуса R, покрытого слоем диэлектрика с относительной проницаемостью
и толщиной d. За пределами слоя напряженность поля определяется выражением: Потенциал поверхности шара: Таким образом, электроемкость шара, покрытого слоем диэлектрика, есть В случае, если толщина диэлектрического слоя , емкость шара равна . При d=0 она равна . Из приведенных соотношений следует, что потенциалы одинаково заряженных и геометрически подобных проводников должны быть обратно пропорциональны их линейным размерам, а их электрические емкости прямо пропорциональны этим размерам. Электроемкость проводника численно равна заряду, который нужно сообщить
этому проводнику для изменения его потенциала на единицу. Если вблизи проводника есть другие проводящие незаряженные тела, то при сообщении проводнику некоторого электрического заряда его потенциал будет меньше, чем потенциал уединенного проводника таких же формы и размеров. Это обусловлено тем, что на поверхностях тел, обращенных к заряженному проводнику, будут индуцироваться электрические заряды противоположного знака. Для наглядности поясним это явление на примере. Пусть на некотором расстоянии
от проводящего шара радиуса R расположен незаряженный металлический
стержень длиной l так, что его ближний конец находится на расстоянии r от центра шара, а дальний — на расстоянии (r + l).
Если шару сообщить положительный электрический заряд Q, то создаваемое
шаром поле будет индуцировать на ближнем конце стержня заряд -q,
а на дальнем заряд +q. Следовательно, электроемкость проводника возрастает, если недалеко от него находятся другие проводящие тела. В этом случае принято говорить о взаимной электроемкости проводников. Наибольший интерес представляет взаимная электроемкость системы из двух проводников с равными по величине и противоположными по знаку электрическими зарядами: |+q| = |- q| = q. Их взаимная электрическая емкость определяется как отношение заряда к разности потенциалов ,где разность потенциалов между проводниками. Вопросы 1) От чего зависит электроемкость проводника наверх | ||||||
В другой точке поверхности этого же проводника, отстоящей
от элемента dS на расстояние r, этот заряд создает электрическое
поле, потенциал которого равен
Пусть шар имеет заряд q. Тогда напряженность
поля, создаваемого шаром внутри диэлектрического слоя,
В СИ единица
измерения электрической емкости 1 фарада (Ф). Это емкость такого проводника,
потенциал которого изменяется на 1 В при сообщении ему заряда в 1 Кл:
1 Ф = 1 Кл / 1 В.
Потенциал шара при этом будет равен
