Какую выбрать модель счетчика электроэнергии Энергомера

Установка индивидуальных приборов учета электроэнергии сегодня стала необходимостью для всех. Такие приборы необходимы и в квартирах, и в загородных домах, и на дачах.

Стоимость коммунальных услуг растет с каждым годом, поэтому не переплачивать за электроэнергию, учиться экономить ресурсы важно для всех. При выборе электрического счетчика необходимо разобраться, какой именно прибор вам нужен. В статье рассмотрим счетчики электроэнергии Энергомера.

Как выбрать прибор учета

Однофазный счетчик электроэнергии Энергомера СЕ 101Есть два способа – можно обратиться к сотрудникам энергокомпании или разобраться самостоятельно.

Второй вариант потребует большего времени, зато вы будете уверены в надежности и качестве приобретаемого прибора.

  1. Нужно определиться с фазностью счетчика. Она зависит от питающей его сети. Если вы меняете старый счетчик, то вся информация есть на его табло, либо обратитесь в управляющую компанию. Если напряжение 220-230 вольт, то необходим однофазный счетчик, если выше, то трехфазный.
  2. Также необходимо определить максимальный ток счетчика. Для этого нужно установить ток вводного автоматического выключателя. Он должен располагаться на входе в ваш дом. При условии, что значение до 40 А, необходим счетчик с током до 60 А, в противном случае прибор с током до 100 А.
  3. Большинство специалистов советуют брать двухтарифный прибор учета электроэнергии. То есть оплачивать по одной цене днем, а по другой в ночное время. Это один из способов, как можно существенно сэкономить на оплате электроэнергии.
  4. В зависимости от того, где будет установлен прибор, определитесь со способами крепления. Как правило, используются три винта, если счетчик на стандартном электрощите, либо специальная рейка.
  5. Каждый такой прибор обладает особыми функциями. Например, способен измерять параметры электрической сети, снимать показания, даже если напряжение отсутствует или подсвечивать индикаторы. Решите, какие из этих особенности для вас важны.

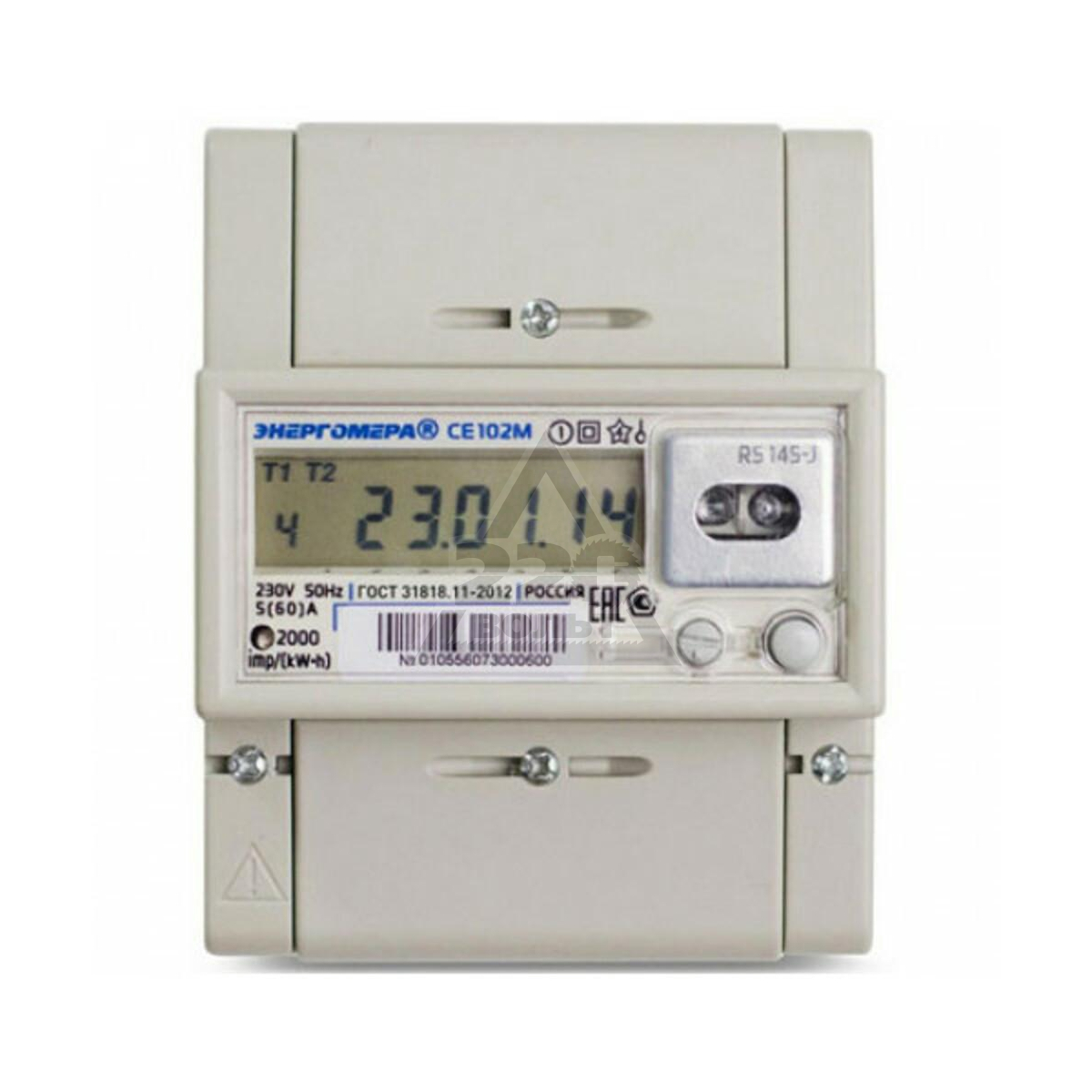

Модель СЕ 102

Счетчик электроэнергии Энергомера СЕ 102Большинство специалистов сегодня советуют выбирать счетчик электроэнергии Энергомера СЕ 102.

Его чаще всего используют, чтобы учитывать потребление электроэнергии в бытовых нуждах. Это безусловный лидер среди других подобных приборов.

Привлекательна не только его доступная цена, но и качество, а также положительные отзывы, которые оставляют потребители. Этот счетчик внесен в государственный реестр средств измерений в России, так что его допустимо использовать в квартирах или частных домах на абсолютно законных основаниях.

Это многотарифный счетчик учета электроэнергии. Для передачи накопленной информации используется цифровой 485 интерфейс.

В отечественном приборостроении концерн Энергомера занимает одну из лидирующих позиций. И уже выпустил пять поколений приборов для учета электроэнергии. На сегодняшний день половина всех счетчиков имеют марку Энергомера, каждый год с конвейеров завода сходит не менее двух миллионов экземпляров.

Как подключить

Счетчик электроэнергии Энергомера ЦЭ 6803ВПодключение любого счетчика — сложный процесс, который должен выполнять специалист.

Однако, если вы разбираетесь в электрике, то сможете справиться с этой задачей самостоятельно.

Купив счетчик Энергомера ЦЭ6803В, обязательно сохраняйте чек, с его помощью вы сможете вернуть товар или деньги, если обнаружите неисправность. Также важно сверить серийный номер счетчика с тем, что указан на формуляре.

Примите к сведению: обязательно нужно обратить внимание и на дату поверки прибора. Если она была больше двух лет назад, то перед установкой придется вызывать специалиста для новой поверки.

Подробная информация об установке есть в руководстве по эксплуатации. На первоначальном этапе важно определиться со способом установки. Счетчик монтируют на дин-рейку или на место индукционного прибора.

Как только вы подключите прибор к напряжению, на клеммах счетчика загорится индикатор красного цвета. Это значит, что он готов к работе. Механизм учета электроэнергии состоит из шести барабанов с цифрами. При этом правый крайний можно не учитывать, потому что он считает десятые доли кВт в час.

Совет специалиста: следите за сохранностью пломб на счетчике. Это доказывает не только его целостность, но и конкретно устанавливает дату последней поверки.

После завершения работы, счетчик необходимо поставить на учет. Для этого необходимо пригласить сотрудников энергоснабжающей организации, которая обслуживает ваше жилье.

Показания отображаются на электронном дисплее. Помимо общих показаний в современных электросчетчиках отображается информация о времени работы, учете расхода электроэнергии в зависимости от времени суток (это необходимо для двухтарифных приборов). Все это упрощает снятие показаний для специалистов и обывателей.

Смотрите видео, в котором подробно рассматриваются отличительные особенности и этапы подключения однофазного многотарифного счетчика электроэнергии Энергомера СЕ102:


Обязательным пунктом является время и дата поверки счетчика. Важно обратить на это внимание, нередки случаи махинаций. Инструкция по применению электросчетчика ce 101, содержит пункты:
  • Тип выполнения монтажа прибора.
  • Технические характеристики, параметры.
  • Схема включения. Подключается электросчетчик Энергомера се 101 по индивидуальному схематическому рисунку, который находится на клеммах крышки прибора.

Особенности установки СЕ 101

Однофазный прибор ce 101 являет собой многотарифную систему, позволяющую работать с ночными и дневными тарифами. Сведения о потреблении энергии выводится на табло. Выписывать числовые показания нужно, следуя алгоритму до цифры с запятой/ точкой. Виды модельного ряда различают по типу корпуса (s6, r5, м6).

Аналогичное описание в числовых значениях – 148, 145. Подключение Энергомера происходит внутри здания. Должны быть выдержаны определенные условия:

  • Средняя норма влажности воздуха – от 35 до 98 %.
  • Сеть (частота) – 50 Гц.
  • Температура воздуха – 40 – 75 градусов.
  • Давление (атмосферное) – до 790 миллиметров ртутного столбика.
  • Несинусоидальные показатели не должны превышать 13 %.


Понадобятся прочные крепежные винты, пара выключателей (автоматических), рейка, монтажный провод из меди (до 6 мм), стандартный набор инструментов. Прибор устанавливается в несколько этапов:

  1. Разметка точного места расположения счетчика. Инструкция гласит, что размещение на уровне ниже 1 м 60 см от пола, запрещено.
  2. Воспользоваться линейкой – уровнем, начать сверлить отверстия для крепления.
  3. Произвести монтаж устройства.
  4. Крепление выключателей на поверхность щитка.
  5. Внутрь конструкции проводятся кабели.
  6. Установка сальников (уплотняющих) на место ввода кабеля необходимо, когда счетчик монтируют вне помещения.
  7. Покрытие изоляции убрать от других проводов.
  8. Промаркировать проводку, собрать электрическую цепь «счетчик – автомат».
  9. Фаза, нулевой провод должны быть проверен перед процессом соединения входного кабеля.
  10. Подключение к автоматическому выключателю.

Схема снятия данных электроэнергии

Удобно подключить автоматический режим счетчика Энергомера се 101, подразумевающий регулярное отображение данных на табло счетчика энергии. Когда прибор работает в режиме ручного управления, необходимо воспользоваться кнопкой «КАДР». На отдельных моделях это может быть «ПРСМ».

Указанная серия счетчиков разделяет данные на группы. Чтобы перейти на другую группу, кнопка проверки зажимается. Общие показатели энергии группы проверяют посредством короткого нажатия.

Технические характеристики се101

Класс точности Энергомера соответствует государственным стандартам. Базовый показатель тока – 60 ампер. Потребление мощности цепью напряжения не превышает показателя 0, 8. Полная мощность – 0, 1. Вес конструкции – 0, 6 кг.

Обладает следующими особенностями:

  1. Минимальное потребление электричества.
  2. Во время рабочего процесса светится индикатор.
  3. Модель се101 предусматривает защиту от применения магнита (вариант остановки работы), недоучета. Конструкция включает ЖК дисплей.
  4. Встроенный шунт используется для снятия правильного, точного количества эл. тока.
  5. Корпус надежно защищен от повреждений механического характера, неблагоприятных условий окружающей среды – изменения климата, воздействия эл. магнитных волн. 101
  6. Присутствует 2 выхода – оптический (телеметрический) и стандартный.
  7. Наличие сумматора (подсоединения электронных или механических схем).

Срок эксплуатации

Прибор характеризуется выносливостью, способен работать 160 000 часов без остановок. Промежуток во времени между проверками составляет около 16 лет. Гарантия, предоставленная производителем – до 5 лет. Средняя статистика эксплуатации Энергомера в быту достигает 30 лет.


Разборка электроприбора производится легко. Винты, скрепляющие корпус легко выкручиваются, пломба, крышка снимается. Шкала пластмассовая. Внутри 3 главных узла: плата (контактная), счетный механизм (на алюминиевом каркасе), контактная группа. Плата содержит маркировку, логотип, кодовая наклейка. Световая индикация красного цвета. Оси шестеренок, роликов – пластмассовые.

Ремонт счетчика

Исправлением неполадок в работе электроприбора занимаются специалисты. Причины разные – некачественный конденсатор, его малая емкость. Если электрический счетчик перестает крутить, не меняя показания – обратитесь в учреждение контроля подобных ситуаций. Если неправильно подключить прибор, это грозит расстройством работы светодиода с надписью «Сеть», отвечающего за питание устройства. Сверка схемы и реального подключения может решить проблему.

Повреждение индикатора (внутреннего светодиода) подлежит ремонту.

Защитные приспособления

Компания – производитель снабжает приборы специальным оборудованием – металлической пломбой, указывающую о пройденной проверке; знак – голограмму. Перечисленные детали помогают узнать информацию о вскрытии конструкции до эксплуатации покупателем.

Существуют счетчики, обустроенные внутренним модулем. Цена больше, но защита надежнее. Он совершает остановку рабочего процесса дистанционно. Качество подделок — не гарантия избежать штрафа крупного размера при обнаружении фальшивых деталей.

Обзор и устройство современных счётчиков электроэнергии / Хабр

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные.

В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.

В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами.
В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку.

Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита.

На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч. Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот. Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем.

В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру.

На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток.

Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов.

Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика.

Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна. Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8).

Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752.

Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля. Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен.

Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров.

Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах.

В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всё при этом он находился полностью в рабочем состоянии.

Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера. С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии.

Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты.

За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально.

Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1».

Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже.

Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В.

Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже). Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее.

Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК.

Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них.

В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.
