Электрический теплый пол под ламинат: рейтинг производителей 🔝

Теплые полы – действительно необходимая для комфорта в жилом доме или квартире система. Монтаж приходится производить под самые разные напольные покрытия. Электрический теплый пол под ламинат станет отличным сочетанием комфорта и качества. Как самостоятельно произвести монтаж? Какую систему «теплого пола» выбрать? Подробнее читайте в данной статье.

Электрический теплый пол под ламинат

Содержание статьи

Теплый пол: достоинства и недостатки

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

Укладка ламината на теплый пол

На заметку! Ламинат – покрытие, реализуемое в магазинах по доступной цене, а потому приобретают его все больше владельцев жилых помещений. Поэтому материал с каждым годом становится популярнее.

Водяной теплый пол под ламинат

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

Теплый пол в древнем Риме

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
незаметность системы для глаза;
возможность использования в любом помещении.

Теплый пол под ламинат

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.

Некоторые системы теплого пола (водяные) нельзя укладывать в квартирах, расположенных в старых домах – там не предусмотрена возможность подключения контура обогрева к центральной отопительной системе, и управляющая компания может запретить использовать такие теплые полы. Выход один – приобретение электрической системы обогрева полов.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

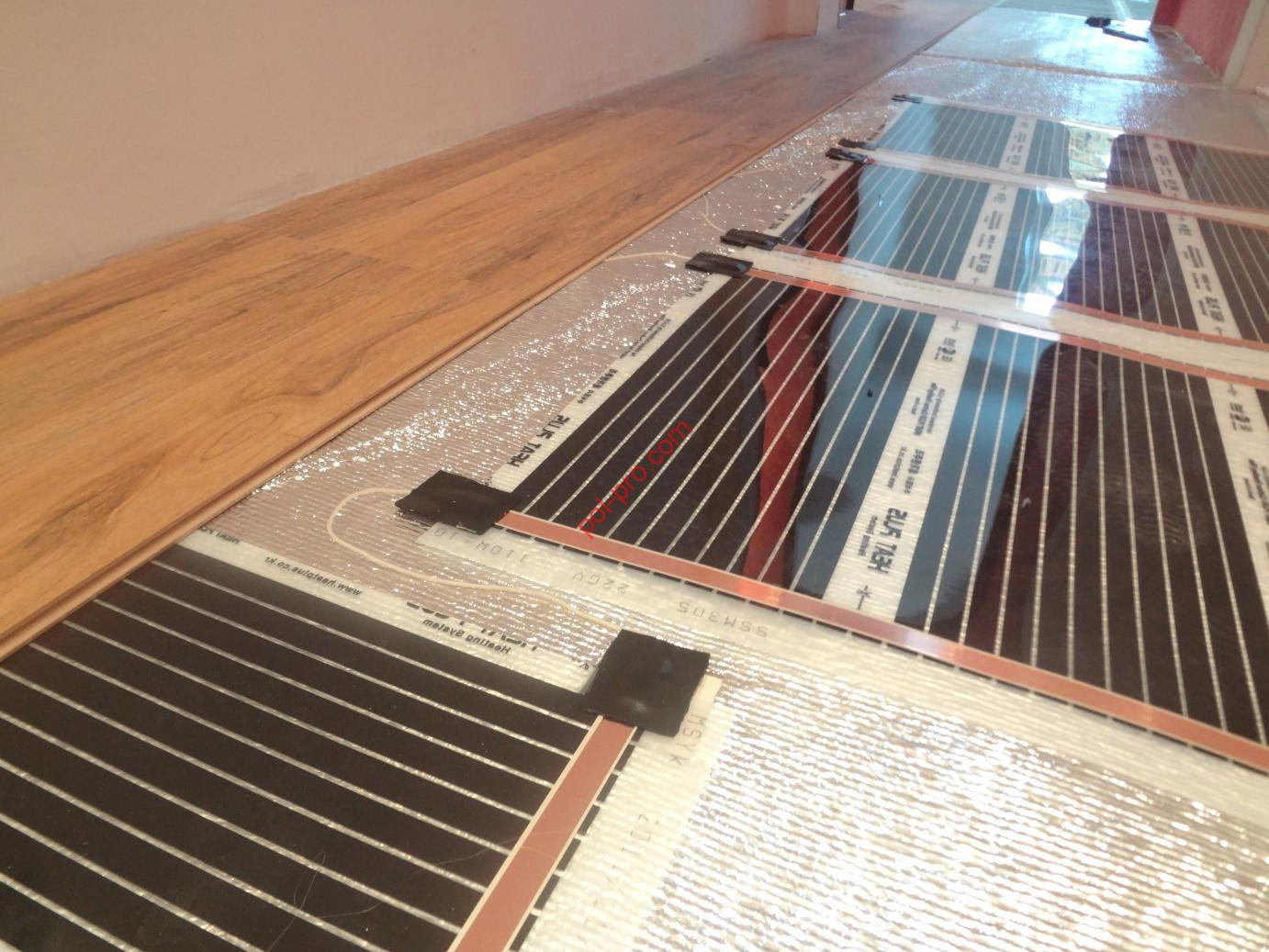

Укладка ламината поверх пленочного теплого пола

Виды теплого электрического пола

Существует всего два вида систем электрического теплого пола – это пленочный инфракрасный и кабельный. Также кабельный теплый пол имеет еще подвид – пол из тепломатов. У каждой системы есть свои особенности, достоинства и недостатки. Чтобы понять, чем они отличаются друг от друга, следует познакомиться с ними поближе.

Кабельный теплый пол

Нетрудно догадаться, что эта система подогрева полов представляет собой специальный нагревательный кабель, уложенный определенным способом под напольным покрытием. Необходимую длину кабеля рассчитать каждый сможет самостоятельно – она будет зависеть от размеров и площади помещения. Монтаж производится на армирующую сетку или особую ленту, снабженную специальными фиксаторами.

Кабельный теплый пол

Внимание! Для монтажа кабельного теплого пола обязательно укладывать бетонную стяжку! Ее толщина должна быть около 4 см.

Главными недостатками системы являются высокое потребление электроэнергии с учетом того, что много тепла тратится именно на прогрев бетонной стяжки, и сложность регулировки температуры при необходимости. Еще важно знать (уже на этапе монтажа), где будет располагаться мебель – если система теплого пола будет проходить прямо под диваном или шкафами, будет риск того, что она перегреется и выйдет из строя.

Нагревательный кабель для теплого пола

Конструкция нагревательного кабеля

Под ламинат кабельный теплый пол укладывается редко. Способ монтажа сильно напоминает укладку водяного теплого пола – кабель необходимой длины раскладывается по определенной схеме в стяжку. Вот тут и начинаются проблемы, ограничивающие использование под ламинатом данного вида системы. Дело в том, что если нагревается сначала стяжка, а только потом – все остальное, то наблюдаются проблемы с подложкой, на которую уложен ламинат. Она плохо пропускает тепло. А если отказаться от ее использования, то, к сожалению, шум от работающей нагревательной системы будет раздражать.

Укладка кабельного теплого пола

Тепломаты (термоматы)

Это тоже кабельный вариант системы теплого пола, но здесь элемент, отдающий тепло, то есть сам провод, укладывается в специальные сетчатые маты. Да и кабель несколько тоньше своего собрата, используемого в предыдущем случае. Достоинство этого вида заключается в том, что тут не придется рассчитывать шаг укладки проводов – они будут сразу фиксироваться на необходимом друг от друга расстоянии.

Монтаж термоматов

Важно! Монтаж этого вида системы подогрева довольно прост, толщина стяжки будет уже меньше — примерно на 5-10 мм, что позволяет сэкономить. Да и чаще всего система просто укладываются на готовую стяжку, однако она также практически не используется под ламинат.

Термоматы под ламинат

Инфракрасный теплый пол

Пленочный или инфракрасный теплый пол – один из самых современных способов подогрева напольного покрытия. Система представляет собой тонкий материал, излучающий определенной частоты электромагнитные импульсы (5-25 мкм), которые воздействуют на окружающие предметы и повышают их температуру. Этой особенностью инфракрасный пол очень сильно напоминает солнечные лучи, которые тоже нагревают все вокруг благодаря излучению.

Укладка ламината поверх ИК теплого пола

Достоинства такого способа обогрева заключаются в следующем:

ламинат перестает выделять вредный формальдегид при нагревании. К сожалению, это вещество содержится в клеевых компонентах, которыми соединяются детали ламелей;
ламинат не растрескивается и не расходится, а также не расслаивается, что обычно происходит при нагреве его тепломатами или кабелем;
толщина пола не увеличивается.

Монтаж пленочного теплого пола довольно прост, да и в эксплуатации с ним обычно не возникает проблем. Еще одно достоинство этого вида подогрева – экономия, так как он потребляет меньше электроэнергии, чем другие виды.

Пленочный теплый пол под ламинат

Топ-5 производителей электрических теплых полов

Devi

Электрический теплый пол Devi производится в Дании. Продукцию компании отличает высокое качество, доступная цена и универсальность. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.

Devi

Плюсы

простой монтаж;
не сушит воздух;
гарантия от производителя;
срок службы более 20 лет.

Минусы

высокое энергопотребление.

~~теплый пол devi~~

Caleo

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.

Caleo

Плюсы

хорошая теплоотдача;
в комплекте все необходимое для монтажа: качественные зажимы, провода, изоляция;
инструкция по установке и монтажу идет в комплекте.

Минусы

повышенная хрупкость пленки.

~~теплый пол caleo~~

Rehau

Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

Rehau

Плюсы

отличное немецкое качество;
монтаж под любое покрытие;
оптимальное распределение тепла;

Минусы

относительно высокая стоимость.

~~rehau solelec~~

Unimat

Продукция корейской компании Unimat хорошо зарекомендовала себя на российском рынке. Инфракрасный карбоновые стержни, подогревающие поверхность, не боятся повышенной влажности.

Unimat

Плюсы

система подогрева довольно экономична
невысокая стоимость;
гарантийный срок эксплуатации – 20 лет.

Минусы

использовать в качестве основного отопления при сильных морозах не получится.

~~теплый пол unimat~~

Теплолюкс

Электрический теплый пол «Теплолюкс» российского производства — экологичный и очень эффективный вариант для дополнительного или основного обогрева помещения. Модели в виде кабелей, матов и ковриков создают оптимальную температуру в комнате, частном доме или в офисе.

Теплолюкс

Плюсы

хороший выбор оборудования;
легкий монтаж;
доступная цена.

Минусы

быстрый выход из строя терморегулятора;
нестабильность нагрева поверхности, если уложена толстая стяжка и нет хорошей теплоизоляции.

~~теплый пол теплолюкс~~

В каких случаях возможна укладка под ламинат?

Чаще всего под ламинат монтируется именно инфракрасный тип теплого пола, реже – с использованием кабеля.

Последовательность элементов при монтаже пленочного пола под ламината

На заметку! Кабельные полы лучше всего укладывать под кафельную плитку в ванной комнате или туалете. Там площади полов небольшие, постоянно включать полы не нужно, а значит, получится существенно снизить расходы на электроэнергию, которую такая система потребляет в больших количествах.

Кабельный теплый пол под плитку

В целом, укладывать ламинат на систему теплых полов вполне безопасно, хотя есть одно «но», о котором должен знать каждый. В основе ламелей лежит плита МДФ, в которой содержится в определенной концентрации формальдегид – вещество, опасное для человеческого здоровья. Ламинат в не нагретом состоянии выделяет в окружающую среду ничтожно мало этого вещества, поэтому такое напольное покрытие может быть уложено даже в детской комнате. Однако под воздействием температур количество выделяемого вещества увеличивается. И чем сильнее нагревается материал, тем больше формальдегида оказывается в воздухе.

Формальдегид в ламинате

Внимание! Симптомы отравления формальдегидом – тошнота, головные боли, воспаление органов дыхания.

Снизить риски отравления поможет использование высококачественного ламината и инфракрасных теплых полов.

Какой ламинат выбрать?

К выбору ламината, который будет впоследствии укладываться на теплый пол, следует подходить со всей ответственностью. Сориентироваться, на чем заострить внимание, поможет таблица.

Выбор ламината для теплого пола

Таблица. Основные показатели, на которые следует обратить внимание при выборе покрытия.

Фактор	Рекомендации
Коэффициент или показатель теплового сопротивления	Этот показатель отражает теплоизоляционные свойства напольного покрытия: чем он выше, тем эти свойства лучше. Коэффициент не должен быть выше 0,15 м2 К/Вт. На это значение определенное влияние оказывают и характеристики подложки – чем больше ее пористость, тем меньше коэффициент теплового сопротивления.
Класс материала	В этом случае класс – это не самый главный показатель, но чем дороже ламинат, тем более качественные материалы для его изготовления использовались и тем меньше формальдегида он будет выделять. Да и изнашиваться будет медленнее.
Максимальный показатель температуры пола	Важно знать предельные показатели нагрева ламината, при котором он свои свойства не потеряет. Это около +30 градусов. При этом следует помнить, что нижняя часть ламели будет иметь более высокую температуру, чем верхняя.
Способ соединения ламелей	Ламинат, который соединяется при помощи клея, брать не стоит – вещество от нагрева будет терять свои свойства. Лучше приобретать ламели, соединяющиеся между собой специальными замками.
Толщина одной ламели	Чем толще ламели, тем меньше тепла поступит в комнату – толстый ламинат хуже пропускает тепло. Но тонкий ламинат довольно хрупкий, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм.

Как выбрать ламинат правильно

Производители предлагают покупателям приобретать специально разработанные виды ламината, которые демонстрируют отличные эксплуатационные свойства при укладке на систему теплого пола. Именно на таких вариантах и следует остановиться. Они не боятся воздействия температур, просты в монтаже и сохраняют красивый внешний вид на протяжении долгого времени.

Электрический теплый пол под ламинат: особенности укладки

Каких-то особенных советов для укладки теплого пола под этот тип покрытия нет. Однако важно уделить внимание подложке. Лучше всего приобретать для этих целей экструдированный перфорированный полистирол. Также подойдут и пенофол, и пробка. Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах.

Экструдированный пенополистирол для теплого пола

Пробковая подложка под теплый пол и ламинат

Электрический теплый пол под ламинат — делаем сами

Рассмотрим монтаж двух видов теплого пола под этот тип покрытия – это инфракрасные системы и кабельные.

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Монтаж инфракрасного теплого пола

Для того чтобы произвести монтаж пленочного теплого пола, потребуются следующие инструменты и материалы:

непосредственно сами теплые полы;
теплоизоляционный материал без фольгированной поверхности;
зажимы;
терморегулятор;
пассатижи;
ножницы;
скотч;
битумная изоляция;
провода;
отвертка.

Шаг 1. Производится удаление старого напольного покрытия, бетонное основание выравнивается. При необходимости используется самовыравнивающаяся строительная смесь. Черновой пол тщательно очищается от пыли, песка, строительного мусора.

Удаление старого напольного покрытия

Подготовка основания

Шаг 2. Подготовленная поверхность закрывается теплоизоляцией, листы которой соединяются между собой скотчем.

Стыки заклеиваются скотчем

Шаг 3. Далее производится укладка теплого пола. Термопленка режется на отрезки необходимой длины ножницами. Материал укладывается на теплоизоляцию медной шиной вниз. Резать пленку можно в любом месте, не затрагивая элементы нагрева.

Резка термопленки

Шаг 4. Отрезки инфракрасной пленки соединяются между собой при помощи скотча.

Укладка термопленки

Шаг 5. Далее производится подключение системы. Для этого противоположные концы медной шины изолируются специальным скотчем для изоляции.

Процесс подключения системы

Шаг 6. При помощи пассатижей к термопленке крепятся контактные зажимы.

Далее нужно закрепить контактные зажимы

Для этого используются пассатижи

Шаг 7. Далее провода крепятся к контактным зажимам в соответствии со схемой подключения и изолируются с двух сторон.

Провода крепятся к контактным зажимам

Места подключения изолируются

Еще одно фото процесса

Шаг 8. В теплоизоляции делаются вырезы под провода и контактные зажимы. Это необходимо, чтобы напольное покрытие не вздыбливалось в данных местах.

Делаются вырезы в теплоизоляции

Шаг 9. Устанавливается терморегулятор. К нему подключаются провода согласно инструкции и схеме подключения.

Установка терморегулятора

Процесс подключения терморегулятора

Шаг 10. Теплый пол уложен. Производится укладка ламината.

Видео – Монтаж пленочного теплого пола

Технология монтажа на примере кабельных систем

Шаг 1. Производится подготовка места, где будут монтироваться терморегулятор и датчик нагрева. Первый крепится к стене на высоте не менее 0,3 м от уровня пола. На поверхности стены наносится разметка места расположения прибора и проводов.

Разметка стены под терморегулятор и датчик нагрева

Шаг 2. При помощи перфоратора и специальной насадки (коронки) высверливается отверстие для терморегулятора. Подготавливается канал для укладки проводов – силовой линии. Его сечение – 20х20 мм.

Сверлится отверстие для терморегулятора

Подготовка канала для укладки проводов

Шаг 3. Производится подготовка чернового пола. Тщательно убирается строительный мусор, наносится грунтовка.

Уборка строительного мусора

Нанесение грунтовки

Шаг 4. Производится укладка теплоизоляционного слоя фольгированной стороной наружу. Слои соединяются между собой специальным скотчем.

Процесс укладки фольгированного утеплителя

Шаг 5. Для раскладки кабеля производится монтаж металлической ленты. Она при необходимости нарезается на отрезки нужной длины. Крепится поверх теплоизоляции с шагом от 50 до 100 см. Крепеж производится при помощи саморезов. Главное – не повредить слой гидроизоляции.

Нарезка металлической ленты

Крепление металлической ленты

Еще одно фото процесса

Шаг 6. Производится укладка нагревательных элементов. Кабель укладывается с учетом расположения мебели на расстоянии от стен не менее 5 см, от нагревательных приборов – не менее 10 см. Укладка производится с учетом расчетов шага укладки (производится по формуле). Провода крепятся между «усиками» на монтажной ленте. Укладываются они «змейкой».

Формула расчета шага для укладки нагревательного кабеля

Кабель крепится между «усиками» на монтажной ленте

Укладка нагревательного кабеля

Внимание! Кабель не должен нигде пересекаться и слишком натягиваться!

Шаг 7. Устанавливается датчик температуры. Он должен быть установлен на расстоянии 50-60 см от стены. Провода, ведущие от датчика до терморегулятора, помещаются в специальную гофру, которая укладывается в ранее сделанную щель в стене.

Гофра для проводов, ведущих от датчика к терморегулятору

Шаг 8. Концы монтажных проводов и датчика температуры подключаются к терморегулятору. Проверяется работа системы.

Концы монтажных проводов

Шаг 9. Канал с проводами замазывается строительным раствором.

Канал замазан раствором

Шаг 10. Схема теплого пола рисуется на бумаге с указанием всех элементов на случай проведения ремонтных работ.

Схема теплого пола

Шаг 11. В теплоизоляции делаются технологические отверстия 10х15 см через каждые 30-40 см.

Делаются отверстия в теплоизоляции

Шаг 12. Производится приготовление строительного раствора и формирование цементной стяжки поверх нагревательной системы. Стяжка должна высохнуть при выключенном теплом поле.

Цементная стяжка

Видео – Монтаж кабельного теплого пола

Советы по укладке теплого пола под ламинат

Зная все вышеописанное, можно смонтировать разные системы теплого пола под ламинат, а произвести работы еще лучше помогут дополнительные советы:

перед укладкой теплого пола нужно составить план раскладки и проводов, и термопленки;
в квартире с невысокими потолками лучше использовать термопленку, так как она «съедает» меньше высоты;
для самостоятельного монтажа лучше выбирать систему, не требующую вмешательства специалистов, то есть самую простую;
в случае если монтируется система теплого пола в частном доме на первом этаже, рекомендуется укладка гидроизоляционного слоя;
чтобы сэкономить средства на проводах, термодатчик устанавливается примерно посередине помещения;
конструкция должна монтироваться так, чтобы в будущем была возможность произведения ее ремонта;
в помещениях с высоким уровнем влажности нельзя использовать термопленку;
если на инфракрасные полы будет ставиться массивная мебель, то необходимо оборудовать воздушные карманы;
термопленка не укладывается близко к нагревательным приборам, каминам, печам;
длина одной полосы термопленки не должна превышать 15 м;
при минусовой температуре воздуха укладка инфракрасных полов запрещена;
монтаж пленки следует производить с заземлением конструкции.

Монтаж пленочного теплого пола

После того как система теплого пола будет уложена, а ламинат — настелен, ввод в эксплуатацию необходимо осуществлять не ранее, чем на четвертые сутки по окончанию работ. При этом, как только начнется отопительный сезон, температура должна четко регулироваться: полы постепенно прогреваются до оптимальной температуры (мощность понемногу увеличивается на 5-6 градусов). Снижение должно производиться также постепенно.

Теплый электрический пол под ламинат: Инструкция и Видео!

Нагреваемый электрический пол создает неповторимую комфортную атмосферу в любой комнате вашего дома. Он может использоваться в различных типах помещений, например в ванных комнатах или в детских. Кроме того, нагреваемый электрический пол может накрываться любыми типами финишных покрытий для пола, например, чрезвычайно популярным у нас в стране ламинатом.

Теплый пол своими руками

Теплый пол под ламинат очень подойдет, например, для детской комнаты. Ваш ребенок сможет играть на полу круглый год и вам не придется стелить дополнительные коврики или маты.

Нагреваемый пол под ламинатом, смонтированный в спальной позволит вам начинать свой день с самых приятных ощущений, встречая утро с ощущением ласкового тепла под босыми ногами.

Монтаж нагреваемого пола под ламинат вы вполне можете провести своими собственными руками, без привлечения мастеров-стройтелей. Рассмотрим алгоритм его монтажа.

Необходимые инструменты и материалы:

Собственно сам нагреваемый электрический пол.

Для монтажа нам понадобятся:

Собственно сам нагреваемый электрический пол.

В коробке вы найдете инструкцию по эксплуатацию, рулон нагреваемого электрического пола, электрические соединительные кабели, а также комплект изоляции из битума для защиты контактных зажимов.

Комплект теплого пола

Также вам нужно дополнительно приобрести терморегулятор

Терморегулятор – фото

Теплоотражающая пленка для нагреваемого пола. Ее можно отличить по характерному фольгированному слою.

теплоотражающая пленка для нагреваемого пола – фото

Также запаситесь пленкой на основе полиэтилена или подложкой под ламинат, совместимой с нагреваемыми полами, скотчем, монтажным ножом, плоскогубцами и отверткой.

Необходимые инструменты

Проводим подготовительные работы

Рассчитываем площадь поверхности пола, ту часть, на которую мы будем укладывать нагревательную пленку. Не стоит размещать пленку под низкостоящими стационарными предметами мебели.

Раcсчитываем площадь поверхности пола

Вы можете составить чертеж вашего будущего теплого пола на миллиметровой бумаге.

Опередите в каком месте будет располагаться терморегулятор вашего теплого пола.

Расположение терморегулятора для теплого пола

Укладываем теплоотражающий материал

Для повышения уровня теплоизоляции вашего помещения размещаем на полу теплоотражающий материал.

Размещение теплоизолирующего материала

Фиксируем теплоотражающий материал с помощью степлера или металлизированного скотча.

Крепление теплоизоляции

В любом случае полосы теплоотражающего материала между собой необходимо также скрепить скотчем.

Крепление теплоизоляционного материала между собой

Вот так выглядит поверхность пола, покрытая теплоотражающим материалом, скрепленным скотчем.

Поверхность пола на данный момент

Укладка электрического теплого пола

Расстилаем термопленку согласно разработанной схеме укладки. Обратите внимание, что медная полоса на термопленке должна находиться внизу.

Расстилаем термопленку по поверхности пола

При необходимости, отрезаем куски термопленки в местах, указанных производителем.

Обратите внимание как правильно обрезать термопленку

Размещаем отрезанные листы согласно разработанной схеме укалдки.

Фото – размещение нагревательных элементов теплого пола

Подключаем изоляцию

Теперь листы термопленки, разложенной по полу необходимо подключить к электрическим кабелям и провести изоляцию мест расположения электрических контактов.

Изоляция контактов нагреваемого электрического теплого пола представляет собой специальные битумные наклейки, разделяющиеся на две части.

Изоляция контактов

Изолируем с помощью битумной наклейкой места, где вы произвели разрезание медной шины.

Изоляция контактов – фото

Обратите внимание, что накладываемая изоляция должна по всей длине среза закрывать медную поверхность и контакты, ведущие к элементам из темного материала на нагреваемом – электрическом полу.

Закрываем с помощью изоляции всю медную поверхность и контакты

Размещаем контакты в местах, где вы хотите в дальнейшем подсоединить провода электрического питания.

Присоединяем провода электрического питания

Располагаем контакт так, чтобы одна его сторона находилась внутри слоя нагревательной пленки. Вторя сторона контакта при этом должна располагаться поверхполосы из медной фольги.

Расположение контактов

С использованием пассатижей плотно зажимаем контакт, обеспечивая его надежную фиксацию.

Фиксируем контакты

Фиксируем слои нагреваемого электрического пола между собой скотчем, также прикрепляем полосы к теплоотражающему материалу. Исключаем возможность сдвига слоев.

Фиксируем слои скотчем

Вкладываем зачищенный конец электрического кабеля в соответствующее отверстие контакта.

Присоединяем электрический кабель

Фиксируем провода в отверстии контакта с помощью пассатижей.

Фиксируем все места присоединения проводки к нагреваемому электрическому пола при помощи битумных наклеек.

Присоединяем электрический кабель к проводам

Подключаем регулятор температуры

С помощью терморегулятора мы можете существенно экономить энергию, потребляемую вашим теплым полом, включая его только в то время и на ту температуру, какую необходимо.

В комплект поставки вашего нагреваемого электрического пола обычно входит датчик температуры. Установите его под пленку на нагревательный элемент черного цвета.

Установка датчика температуры под пленку

Зафиксируйте датчик на пленке отрезком изоляционнной наклейки из битума.

Чтобы температурный датчик не нарушал поверхность окончательного напольного покрытия – сделайте под него вырез в слое теплоотражающего материала.

Делаем вырез в теплоизоляционном материале

Также в целях обеспечения ровности ламината делаем вырезы в слое теплоотражающего материала, под контакты и провода.

Вырезы в изолирующем слое можно сделать и под пучки проводов.

Делаем вырезы под электрический кабель

Провода, размещенные в углублениях необходимо зафиксировать скотчем.

Фиксируем провода скотчем

Устанавливаем на стену в выбранное место монтажную панель регулятора температуры.

Устанавливаем панель терморегулятора

Согласно обозначенной на терморегуляторе схеме подключения фиксируем соединительные провода.

Подключаем провода – фото

Для мощных систем нагреваемого электрического пола рекомендуется подключение терморегулятора к проводке через отдельный автоматический выключатель.

Подключаем автоматический выключатель

Проверка работоспособности и тестирование системы нагреваемого пола.

Включаем терморегулятор систему нагреваемого пола.

Включаем терморегулятор

Производим проверку нагрева каждой полосы уложенного теплого электрического пола.

Проверка электрического теплого пола на работоспособность

Особенно тщательно проверяем места соединений. Они не должны искрить и чрезмерно нагреваться.

Развертываем на поверхности пола полиэтиленовую плену. Вы можете заменить ее любой подложкой под ламинатную доску, которая допускается к использованию вместе с нагреваемыми полами.

Далее укладываем на полиэтиленовую пленку

Приступайте к укладке финишного напольного покрытия –например ламинатной доски.

Укладка ламината на теплый пол

Проводите сборку ламинатных досок с особой тщательностью, чтобы не нанести повреждения уложенному нагреваемому электрическому полу.

Видео – теплый электрический пол под ламинат

Теплый пол под ламинат и линолеум: выбор и монтаж

В качестве системы подогрева пола с легкими декоративными покрытиями (паркет, ламинат, линолеум) рекомендуется выбирать электрические теплые полы по экономическим причинам и в виду более простого и быстрого монтажа. Водяной теплый пол под ламинат и линолеум устанавливаются в том случае, если во всем доме уже предусмотрено водяное отопление и вся система спроектирована с учетом водяного обогрева пола.

Виды электрических полов под легкие покрытия

Инфракрасный пленочный теплый пол
Электрический кабельный теплый пол

Основная особенность ламината и линолеума как декоративного покрытия – его чувствительность к влиянию высокой температуры, а также перепадам температур. Это касается не только физического воздействия на само покрытие (изменение цвета, формы и т. д.), но и безопасности для здоровья человека.

При любом варианте обогрева пола с легкими напольными покрытиями важно соблюдать температурный режим 25-28°С. Для этого используется терморегулятор, осуществляющий управление по датчику температуры пола.

Характеристики напольного покрытия

Кроме того, необходимо учитывать характеристики самого напольного покрытия.

Для ламината

Фактическое предназначение материала для укладки на теплый пол. В данном случае производитель указывает информацию о том, что данное напольное покрытие разрешено для использования совместно с теплым полом. Самое простое решение – выбрать именно такое напольное покрытие, чтобы в дальнейшем избежать многих проблем.
Качество (класс) покрытия. Ламинат ниже 32 класса со временем потеряет стойкость к воздействию температуры и может деформироваться (появляются зазоры, или прогибы).
Толщина ламината – 6-8мм.

Для линолеума

Механическая прочность. В качестве финишного покрытия рекомендуется использовать линолеум полукоммерческого или коммерческого назначения.
Категорически запрещается использовать материалы с пробковой подложкой.
Запрещается использование однослойного линолеума, а также линолеума с теплоизоляционным слоем, так как при этом нарушается теплообмен между нагревательным элементом и поверхностью пола. Это может привести к локальному перегреву электрического пола и выходу из его строя системы. Кроме того, температура поверхности линолеума будет существенно ниже ожидаемой, т.к. тепло от нагревательных элементов будет частично поглощаться теплоизоляционным слоем.

Монтаж инфракрасного пленочного теплого пола под ламинат и линолеум

Инфракрасная пленка чаще всего используется в качестве нагревательного элемента под легкие напольные покрытия, так как монтируется «сухим» способом – без стяжки, клея и иных приспособлений. Преимущества пленочного теплого пола подробно указаны в соответствующем разделе. Одним из важных свойств пленочного пола является равномерное распределение тепла на поверхности, где он уложен. Таким образом, создается комфортный подогрев пола без зон повышенной и пониженной температуры (эффекта «зебры»).

Оптимальным по стоимости и характеристикам решением является инфракрасный пленочный теплый пол с карбоновыми полосами. Данный вид теплого пола непосредственно рекомендован для использования под легкие напольные покрытия и обладает всеми необходимыми свойствами для безопасной эксплуатации.

Характеристики нагревательной пленки

Укладка: Под линолеум, ламинат, паркет
Тип обогрева: Основной, комфортный
Удельная мощность, Вт/м: 220
Напряжение, Вольт: 220
Рабочая температура, °C: 45
Максимальная температура нагрева, °C: 60
Шаг отреза, см: 25
Толщина, мм: 0,34
Ширина, м: 0,5/0,8/1,0

Монтаж пленочного пола на плоское основание под ламинат и линолеум производится согласно инструкции к выбранной модели теплого пола. Основные правила монтажа:

Укладка под ламинат и паркетную доску

При укладке под ламинат на выровненное основание пола укладывается теплоизоляционный слой, затем нагревательная пленка. Сверху укладывается слой полиэтилена, а затем декоративное напольное покрытие.

Укладка под линолеум

При укладке под линолеум на нагревательную пленку кладут лист фанеры, ГВЛ или OSB, чтобы защитить пленку от механических повреждений, так как линолеум достаточно мягкий материал. Затем кладут полиэтилен и финишное покрытие.

Данный способ укладки пленочного теплого пола – самый простой вариант сухого монтажа системы электрообогрева. Подробное описание процесса монтажа, необходимых инструментов и комплектующих можно найти в инструкции, которая относится к выбранной модели теплого пола. Для примера предлагаем инструкцию нагревательной пленки типа Teplotex, Leel, Nanothermal.

Пленочный теплый пол от производителя

Пленочный теплый пол Teplotex-0.

Мощность: 220 Вт
Назначение: обогрев пола
Тип обогрева: основной / комфортный
Maкс. температура (рабочая): 45 °C
Макс. температура (воздействия): 60 °C
Шаг отреза: 25 см

Цена производителя

Комплект пленочного теплого пола Teplotex 1м²

Мощность: 220 Вт
Назначение: обогрев пола
Тип обогрева: основной / комфортный
Maкс. температура (рабочая): 45 °C
Макс. температура (воздействия): 60 °C
Шаг отреза: 25 см

Цена производителя

Терморегулятор Intermo M-101 механический

Максимальная мощность: 8 Вт
Возможность программирования: Нет
Датчик температуры: Встроенный (повоздуху)
Тип: механический
Управление обогревом: кнопочное
Рабочее напряжение: 220 В

Цена производителя

Монтаж кабельного теплого пола под ламинат и линолеум

Система электрического обогрева пола на основе нагревательного кабеля в своей основе монтируется в стяжке пола, на которую далее укладывается финишное напольное покрытие. Иногда применяют специальные монтажные пластины с алюминиевой поверхностью. В любом случае используется материал, аккумулирующий и распределяющий тепло под поверхностью пола.

Так как нагревательный кабель для теплых полов не имеет функции саморегуляции – неравномерное распределение температуры может привести к перегреву кабеля и нарушению работы системы обогрева, вплоть до выхода ее из строя.

Не рекомендуется укладывать нагревательный кабель непосредственно под декоративное покрытие без стяжки (плиточного клея, металлических платин), так как во-первых, температура нагрева кабеля может достигать 70С, что является недопустимой для многих видов напольного покрытия, во-вторых, при таком способе монтажа возникает повышенные механические нагрузки на сам кабель, что может привести к повреждению как самого нагревательного кабеля, так и напольного покрытия.

В качестве нагревательного элемента используется резистивный нагревательный кабель в секциях, либо матах. Для матов необходимо выполнить условие, что слой плиточного клея (стяжка) не превышает 1-2 см, в противном случае мощности кабеля на мате будет недостаточно для прогрева поверхности.

Сухой монтаж нагревательного кабеля под ламинат

В случае сухого монтажа используются секции нагревательного кабеля, при этом кабель раскладывается в канавки на специальных монтажных пластинах, которые представляют собой пенополистирол с алюминиевым покрытием. Шаг укладки – 100мм, толщина – 13мм, размер каждой пластины 1000х500мм.

Пластины укладываются на бетонное основание, опционально между пластинами и бетоном может быть проложен слой гидроизоляции. Поверх пластин укладывается нагревательный кабель линейной мощностью 10-14 Вт/м. Сверху прокладывается подложка (полиэтиленовая пленка), и затем финишное покрытие.

При монтаже нагревательного кабеля необходимо следовать правилам укладки выбранной модели, указанным в руководстве по монтажу и эксплуатации на данный вид кабеля.

Монтаж нагревательного кабеля под ламинат и линолеум в стяжку пола

В качестве аккумулирующего слоя при монтаже кабельного теплого пола под легкое напольное покрытие можно использовать цементно-песчаную бетонную стяжку, либо плиточный клей. При укладке возможно использовать как нагревательные секции, так и нагревательные маты.

Монтаж теплого пола производится согласно правилам, приведенным в инструкции к выбранной модели. Нагревательные секции монтируются в стяжку пола, нагревательные маты в клеевую смесь. Универсальный теплый пол применяется и в стяжку и в слой плиточного клея.

Укладка нагревательной секции в стяжку

Нагревательная секция укладывается на фольгированную теплоизоляцию. В качестве крепления используется монтажная лента, которая позволяет соблюдать одинаковый шаг укладки. Поверх греющего кабеля заливается бетонная стяжка.

Укладка нагревательного мата в плиточный клей

Нагревательный мат имеет клейкую основу и раскладывается непосредственно на теплоизоляции. Далее укладывается клеевая смесь, толщина которой зависит от типа раствора, не менее 8мм.

Электрическое подключение нагревательной секции или мата производится после высыхания раствора, согласно инструкции по его применению. После проверки системы обогрева производится укладка декоративного напольного покрытия.

Кабельный теплый пол от производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

Мощность: 14 Вт
Назначение: обогрев пола / обогрев теплиц
Экран: алюминиевая фольга + дренажная жила из медных проволок
Тип обогрева: основной / комфортный
Тип изоляции: фторопласт
Тип: резистивный

Цена производителя

Нагревательный мат Gulfstream МГС2 (0,5 м²)

Мощность: 14 Вт
Назначение: обогрев пола
Экран: алюминиевая фольга
Тип обогрева: комфортный
Площадь обогрева min: 3. 5 м²
Площадь обогрева max: 3.5 м²

Цена производителя

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)

Мощность: 20 Вт
Назначение: обогрев пола
Экран: оплетка из луженых медных проволок
Тип обогрева: основной / комфортный
Тип изоляции: ПВХ
Тип: резистивный

Цена производителя

Вам также помогут статьи

Обратиться к производителю

Рассчитаем площадь укладки
Подберем теплый пол и терморегулятор

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

сравниваем электрический, водяной и инфракрасный

Теплые полы под ламинат сегодня уже являются не чем-то из рода вон выходящим, а вполне обычным делом. Более того сейчас можно говорить о том, что «умный» теплый пол все больше отвоевывает позиции на рынке отопительных систем. Причем подобные тенденция не являются следствием рекламы или давления со стороны коммунальных служб. Такой выбор свидетельствует о том, что, наконец, инновации приживаются в нашей жизни, вытесняя морально и физически устаревшие системы отопления. Лучше всего характеризуют эту систему отзывы тех людей, кто на личном опыте удостоверился в его отличных эксплуатационных качествах.

Для начала необходимо четко уяснить, что ламинированное напольное покрытие, относится, по сути, к деревянным покрытиям, поскольку на 90% состоит из дерева. А оно, как известно, капризно – все деревянные изделия требуют специального обслуживания в процессе эксплуатации. В этом плане ламинат не является исключением. Так же, как и обычный деревянный пол, он чувствителен к влаге, а это значит, что ее объем постоянно меняется в зависимости от высыхания или наоборот насыщения. К сожалению, эти процессы крайне актуальны в случае с обустройством теплых полов, ведь имеет место изменение температурного режима. При нагреве дерево более интенсивно теряет свою влажность. Поэтому надо правильно выбирать ламинат под теплый пол. У него бывают разные классы и какой именно нужен будет вам — надо будет проконсультироваться у консультантов.

Неужели укладка этой системы под ламинат в принципе невозможна? Конечно же, это не так! Теплый пол под ламинированное покрытие – это реальность, просто процесс обустройства требует соблюдения определенных условий. В настоящий момент производители предлагают три вида теплых полов: водяной; электрический; пленочный.

Вариант #1 — водяная система

Водяной теплый пол относится к безопасным и надежным способам обогрева пола. К главным его достоинствам относится равномерность прогрева основания, к примеру, бетонной стяжки, что увеличивает срок службы ламината.

Предварительная подготовка

Для обеспечения необходимого уровня влажности стяжки после укладки водяного теплого пола, систему необходимо просто включить. Это позволит хорошо просушить и прогреть бетон, при этом температурный режим необходимо постепенно повышать. Перед укладкой ламината необходимо убедиться, что основание соответствует тем условиям, которые рекомендуют производители этого напольного покрытия.

Подложка

Принципиального различия нет, какой вид стяжки будет использоваться при монтаже таких полов – в любом случае необходимо обеспечить защиту ламината от воздействия влаги. С этой целью стяжка покрывается подложкой, например, полиэтиленовой пленкой толщиной 200 микрон, при этом скрепляется с помощью скотча или укладывается внахлест.

Во время использования системы стоит придерживаться очень простого правила: температуру в водяной системе вначале сезона необходимо повышать постепенно, где-то на 5 градусов в день. Таким образом, удастся избежать резких температурных перепадов, а значить уберечь ламинат от деформации

Рекомендуем! Для того чтобы смягчить удары ламинат о стяжку сверху гидроизолятора необходимо уложить слой шумоизоляционного материала. Как правило, для этих целей применяется вспененный полиэтилен толщиной порядка 2 – 3 мм. Такая подложка укладывается встык по длине и укрепляется скотчем.

Пример устройства водяного пола на деревянное основание

Вариант #2 — электрический пол
Электрический теплый пол является удачным вариантом при необходимости локального обогрева помещения и используется в качестве дополнительного отопления.
При выборе таких полов нужно учитывать мощность:
150 Вт – оптимальный вариант для теплого пола в гостиной и кухне;
220 Вт – может использоваться в качестве основного источника тепла, к примеру, на балконе, а также как дополнительное отопление в помещениях со значительной потерей тепла.
Функционирование такого пола обеспечивается за счет нагревания кабеля. Его работу можно сравнить с работой обычной электрической грелки, то есть питание кабеля идет от сети, и таким путем он нагревается
Преимущества и недостатки
Электрический теплый пол очень просто монтируется под ламинат. Более того, эту работу сможет выполнить и человек, не обладающий специальными знаниями и навыками. Производится укладка такого пола на уже существующую стяжку. А это значит, что имеет место значительная экономия времени и финансовых средств при обустройстве этой системы.
В качестве основной отопительной системы такой вид теплого пола встречается крайне редко. Причина здесь одна – высокая стоимость электроэнергии. Кроме того, перед его монтажом необходимо точно определиться с расстановкой мебели, поскольку над электропроводкой не должно находиться никакой мебели, чтобы избежать локального перегрева кабеля и как следствие его перегорания.
Вариант #3 — пленочный инфракрасный пол
В настоящий время этот вид теплого пола пользуется все большей популярностью среди потребителей. Считается, что именно он обеспечивает действительно щадящий для ламинированного покрытия равномерный режим обогрев.
Инфракрасная пленка позволяет соблюдать оптимальный температурный режим, который позволяет избежать перегрева напольного покрытия
Обратите внимание! Из-за частого расположения полос нагревательных элементов (через 5 мм) на специальной термопленке, ламинату не грозит растрескивание и иная деформация.
Преимущества и недостатки
Именно по причине высокой скорости прогрева монтаж такого теплого пола под ламинат является целесообразным с экономической точки зрения. Во-первых, хотя он фактически и является одной из разновидностей электрического теплого пола, настроен на экономичное энергопотребление. Во-вторых, даже в случае механических повреждений из строя не выходит полностью вся отопительная система – это происходит только с определенной секцией или полосой. Такая особенность обеспечивается параллельным соединением нагревательных элементов. В-третьих, пленка не боится коррозийных процессов и разрушений – известно, что срок разложения полиэтилена больше срока «жизни» большинства строений. Кроме того пленочному полу свойственны такие особенности:
Монтажные работы занимают 1-2 часа.
При работе нет необходимости в стяжке, клее и специальных навыках.
Готов к эксплуатации сразу же после укладки.
Создает полезный для здоровья человеческого организма микроклимат в помещении.
Экологически безопасен – не выделяется вредных веществ.
Минимальная толщина пленки не влияет на полезную высоту комнаты.
Служит, как минимум 50 лет.
При эксплуатации не требует абсолютно никакого ухода.
Нет необходимости в приобретении дополнительного оборудования.
Стоимость отопления снижается практически на треть, за счет возможности подбора рационального режима обогрева исходя из конкретной ситуации.
Этот вид теплого пола значительно превышает в цене кабельную и водную систему на первоначальном этапе, хотя и окупается в течение первых 2-3 лет.
Укладку теплого пола под ламинат вы можете произвести самостоятельно, но если по каким-то причинам это проблематично, то в таком случае понадобится помощь профессионалов. Надеемся, что с нашими советами вы без труда сможете найти действительно хорошую компанию, ведь теперь вы знаете все качества, особенности и нюансы каждого из 3-х видов теплых полов, которые существуют на сегодняшний день.
Оцените статью: Поделитесь с друзьями!
Лучший комплект электрического пола по выгодной цене — Выгодные предложения на комплект электрического пола от глобальных продавцов комплектов электрического пола
Отличные новости !!! Вы попали в нужное место для приобретения электрического напольного покрытия. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот комплект электрического пола должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электрический комплект для пола на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в электрическом напольном комплекте и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести electric floor kit по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Ламинат поверх лучистого тепла
Ламинат Shaw идеально сочетается с системами лучистого отопления.
Наши ламинатные полы одобрены для использования в системах лучистого отопления. Чтобы помочь вам добиться идеальной установки, мы даем вам несколько советов, прежде чем вы начнете. Если вы устанавливаете наш ламинат в доме, где используется лучистое тепло, важно соблюдать все инструкции по установке и использовать утвержденные подкладки. Система лучистого отопления должна быть разработана специально для использования с ламинатом. Он также должен включать датчик температуры поверхности и элементы управления термостатом.

В следующем списке содержится важная информация об укладке ламинатного пола на лучистое тепло, так что не пропустите! Прочтите и внимательно следуйте каждому шагу для достижения наилучших результатов.
Рекомендации по успешной установке:
Недавно установленные системы водяных полов с водяным обогревом должны проработать при температуре 64-72 ° F как минимум 4 недели. Это гарантирует, что влага на черновом полу полностью высохнет.
Старые / существующие системы водяного водяного отопления должны быть полностью испытаны давлением, должным образом поддержаны и установлены на температуру не менее 64 ° F в течение как минимум 4 дней до начала поставки, акклиматизации или укладки напольного покрытия.
Электрические маты или сетчатые системы лучистого отопления должны быть специально обозначены производителем как подходящие для использования с системами ламината.
Всегда проверяйте деревянный черновой пол, чтобы убедиться, что содержание влаги составляет менее 12%, используя точный измеритель влажности древесины. Бетонные полы должны регистрироваться «сухими» с помощью надежного измерителя влажности бетона.
Уровень PH бетонных полов должен составлять от 6 до 9.
Черновой пол должен полностью соответствовать всем вышеперечисленным требованиям к «сухости», прежде чем приступить к доставке, акклиматизации, укладке и другим необходимым процессам отверждения.
Отрегулируйте рабочее место, чтобы обеспечить относительную влажность от 35 до 65 процентов и температуру от 60 до 80 градусов по Фаренгейту на протяжении всего периода доставки, акклиматизации и укладки напольных покрытий.
После завершения установки не меняйте / регулируйте настройки лучистого тепла в течение как минимум 48 часов. В любой момент времени после начальных 48 часов домовладелец должен только увеличивать или уменьшать настройки температуры на 4–5 градусов в день, чтобы ламинат мог постепенно адаптироваться к изменениям температуры.
Никогда не поднимайте температуру поверхности пола выше 85 градусов F.

Важно отметить, что при использовании ламината поверх системы лучистого отопления могут возникнуть небольшие зазоры, которых следует ожидать. Поддержание постоянного уровня относительной влажности поможет свести к минимуму это явление. Сезонные изменения также могут иметь такое же влияние на ламинат, поэтому всегда следует контролировать контроль температуры и влажности, чтобы обеспечить наилучшую производительность.
Как уложить пол на теплый пол
Различные типы теплого пола и теплого пола
Полы
Quick-Step можно использовать в сочетании с низкотемпературными полами .В зависимости от выбранного этажа возможны два варианта:
Водяные или электрические нагревательные элементы , которые устанавливаются в черный пол. Подходит для всех полов Quick-Step: ламината, паркета и винила.
Нагревательная пленка : последнее поколение систем теплого пола. Утеплительная пленка укладывается на стяжку или цокольный пол. Он совместим с нашими ламинатом и паркетом.
Все полы Quick-Step совместимы также с системой охлаждения пола . Охлаждающие элементы работают так же, как и нагревательные элементы, за исключением того, что вместо теплой воды используется холодная вода.
Важность термического сопротивления и изоляции
Чтобы пользоваться преимуществами полов с подогревом, вам нужен пол с низким термическим сопротивлением , который пропускает тепло. Чем выше термическое сопротивление, тем дольше будет нагреваться пол и тем менее эффективным будет пол с подогревом.
Кроме того, важно уложить изоляционный слой под теплый пол .Таким образом, тепло отражается от изоляционного слоя и проходит через пол.
Виниловые полы Quick-Step имеют самое низкое тепловое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеальными для полов с подогревом. Однако в ассортименте ламината и паркета также есть подходящие и экономичные варианты.
Установка теплого пола и теплого пола
При укладке пола в сочетании с подогревом или охлаждением важно соблюдать особые правила для каждого типа пола.
Коврики и комплекты для электрического водяного обогрева пола
Использование нескольких электрических матов с подогревом пола
После завершения расчета площади размер обогреваемой площади в квадратных футах используется для выбора нагревательного мата подходящего размера, как указано выше. Часто количество квадратных футов не соответствует размеру мата, и может потребоваться использование (2) или более матов для покрытия всей площади.
ПРИМЕЧАНИЕ: Для систем на 120 В общее количество выбранных матов не должно превышать 150 кв.футов на термостат. Для систем на 240 В маты излучающего обогрева обеспечивают покрытие до 300 кв. Футов на один термостат. Также доступны элементы управления для больших площадей — узнавайте подробности.
Пример 1:
Когда расчет площади дает 57 кв. Футов, коврика с покрытием 50 кв. Футов может быть недостаточно, а коврик для подогрева пола с покрытием 60 кв. Футов может оказаться слишком большим и оставить лишний нагревательный кабель. В качестве типичного решения можно использовать комбинацию (2) излучающих матов для обогрева полов: (1) с 15 кв.футов и (1) с покрытием 50 кв. футов, всего 55 кв. футов — оптимальное решение для представленного примера.
Пример 2:
На площади в 126 кв. Футов потребуется комбинация из нескольких матов, так как самый большой мат для лучистого обогрева покрывает только 100 кв. Футов. Правильно выбранные размеры матов будут (1) матом 15 кв. Футов и комбинацией любых ( 2) коврики общей площадью 110 кв. Футов, т.е. 60 + 50, 70 + 40, 80 + 30 и т. Д. — в зависимости от того, что лучше всего подходит для специфики данного проекта.
Пример 3:
В отличие от Примера 1, такие площади, как 83, 44 и 61 кв. Фут, чаще всего не требуют использования мата площадью 15 кв. Футов для использования дополнительных 1–4 кв. Футов пространства. Слегка отодвинуть нагревательный мат от периметра отапливаемой области (шкафы, стены, ванны, туалеты, душевые и т. Д.) Часто бывает достаточно, чтобы использовать один коврик для всего проекта. В качестве альтернативы рассмотрите возможность использования «буферной» области, как описано на странице «Размер».
Выбор правильного термостата
Лучшие из лучших — все термостаты, которые мы продаем, являются подлинными брендами Honeywell / Aube или OJ Microline, которые устанавливают отраслевые стандарты и хорошо известны своим качеством, безопасностью и надежностью.Мы предлагаем следующие модели:
Honeywell / Aube Th215-AF-120S — обычная модель на 120 В
Honeywell / Aube Th215-AF-240S — обычная модель 240 В
Honeywell / Aube Th215-AF-GA — модель со встроенным GFCI 5 мА (совместимость с двумя напряжениями 120/240 В)
OJ Microline UDG-4999 — модель со встроенным GFCI 5 мА (совместимость с двойным напряжением 120/240 В)
Все вышеперечисленное — 7-дневные программируемые термостаты с датчиком температуры пола:
Возможность программирования — выбор программируемого термостата дает пользователю возможность для контроля времени работы и температуры системы. Типичная экономия по сравнению с непрограммируемым термостатом может составлять 10-30%.
Способность распознавать пол — подавляющее большинство термостатов предназначены для измерения температуры окружающего (окружающего) воздуха и, если они используются в сочетании с системой электрического теплого пола, задерживают реакцию системы, что приводит к более длительным запускам системы и охлаждению — пуховики. Термостаты с датчиком температуры пола включают возможность подключения датчика температуры пола (входит в комплект всех продаваемых нами термостатов) и обеспечивают мгновенные и точные показания температуры, что обеспечивает более высокий уровень комфорта.
Встроенная защита GFCI (доступна только в моделях GFCI) — эта функция безопасности настоятельно рекомендуется для установки во влажных помещениях, особенно в душах, кухнях и саунах, и обеспечивает дополнительную защиту от маловероятного случая поражения электрическим током в результате повреждения электрического кабеля. .
Использование резервного датчика температуры пола
Датчики пола, которые мы продаем, рассчитаны на срок службы системы электрического теплого пола и превосходят любые другие известные бренды. Маловероятный случай отказа датчика может нарушить нормальную работу системы или вызвать ее неисправность.По этой причине настоятельно рекомендуется установка резервного датчика, чтобы избежать снятия / разборки напольного покрытия и последующего ремонта. Если вторичный датчик пола нежелателен, установщики могут выбрать использование трубопровода в качестве корпуса для датчика пола, что дает возможность заменить его, не удаляя готовый пол.
Литература

Коврики HeatTech — Руководство по установке (pdf)

Th215-AF-120S и Th215-AF-240S — Руководство по установке (pdf)

Th215-AF-GA — Руководство по установке (pdf) .
