Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

Назначение

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы.

Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Виды электрических щитов

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Главный распределительный щит

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Вводное распредустройство

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Аварийный ввод резерва

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Этажный электрощит

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:
  • Отсек распределения (автоматические устройства для групп потребителей).
  • Учетный отсек (счетчики энергии).
  • Отсек абонента (домофон, радио, телевидение, телефон).

Квартирный щит

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:
  • Внутренние.
  • Накладные.
По материалу изготовления:
  • Пластиковые.
  • Металлические.
Виды квартирных электрощитов по назначению:
  • Учетный (ЩКУ).
  • Распределительный (ЩКР).
Щит освещения

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита.

Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:
  • Щиток освещения с выключателем (ОЩВ).
  • Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Щит управления

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т.д. Регулировка значений свойств производится вручную.

Щит автоматики

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Щит бесперебойной подачи

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

Сборка щита

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

Монтаж

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

Ограничение доступа

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Похожие статьи:

Виды электрических щитков  | ehto.ru

Вступление

Электрический щиток является распределительным узлом во всех электрических сетях напряжением до 600 Вольт.

Без электрических щитков не планируется ни одна распределительная сеть, начиная от ввода в многоквартирный дом, до групповой цепи в квартире. Также, электропроводка любого загородного строения от коттеджа до гаража и бани не возможны, как, по сути, так и по нормативам, без монтажа электрических щитков. В этой статье рассмотрим, какие виды электрических щитков определены по нормативным документам РФ.

В электросетях 380/220 В и 600/380 В для ввода электрической энергии и её, последующего распределения потребителям служат электрические щитки. Смонтированные в электрическом щитке устройства нужны для нечастого, что важно, включение или отключения электротока, а также для защиты групповых цепей от перегрузок и аварийных коротких замыканий.

В РФ производство, монтаж и сборка электрощитков осуществляется по целому ряду нормативных документов. Основные из этих документов: Гост 51321, 51778-2001, Гост Р 51628-2000.

Виды электрических щитков по материалу корпуса

По внешнему виду электрический щиток это закрытый или полузакрытый (без задней стенки) короб с дверцей. Большие щиты называют шкафами, электрический щиток для квартиры называют бокс.

Основной материал для корпуса (оболочки) электрических щитков это металл. Электрические щитки для квартир (боксы) изготавливают пластика стойкого к воспламенению.

Виды электрических щитков многоквартирных домов

В жилых многоквартирных домах электрические щитки делят:

  • Этажные;
  • Квартирные.

Этажный щиток, по названию, устанавливается на этаже и предназначен для приема электрической энергии питающей цепи от ВРУ, и распределения её по квартирам.

Современные этажные щитки, группы этажных щитков.

Квартирный щиток принимает электроэнергию от этажного щита и распределяет её по потребителям квартиры, создавая групповые квартирные цепи.

Квартирный бокс на 12 посадочных мест.

Также, предусмотрено деление щитка этажного:

  • Только распределения (распределительный),
  • Электроучета и распределения (учетно распределительный),
  • Учетно распределительный групповой.

Последние щитки наиболее характерны в бетонных «коробочках» постройки 70-х, 80-х годов. Они стоят на этажах, в них установлены и электрические счетчики квартир, и автоматы защиты групповых цепей квартиры.

Этажный щит старого образца

Квартирные щитки без счетчика называют групповые, а со счетчиком учета — учетно-групповые.

Как видите, деление очень простое. Если к этому добавить, что все квартирные электрические щитки делятся на встраиваемые в нишу и щитки навесной установки, то уровне подъездной электрической сети видов щитков больше нет.

Виды щитков электрических для частных домов

В принципе деление щитков для частных домов аналогично делению квартирных щитков. Однако, согласно нормативам, чаще местным, приборы учета нужно выносить из дома, следовательно, из электрического щитка дома, так что, для частного дома используют групповые распределительные щитки.

Распределительный (Групповой) электощиток в сбореУчетно-групповой электощиток

Для абонентского отвода от ВЛИ используют вводные щитки с учетом. Их ставят на столбе отвода или на фасаде дома. Эти щитки выполнены в металлическом корпусе с защитой IP не менее 54.

Группа вводных устройств на столбеУчетно распределительный (вводной) электощиток на фасаде дома

Дополнения

Количество мест под установку защитных устройств (автоматов защиты и УЗО или дифференциальных автоматов), называемых посадочные места, зависит от проекта электрической сети. У каждого электрощита количество посадочных мест указано в паспорте. В учетно-распределительном щитке предусмотрено место для установки электросчетчика.

©Ehto.ru

Статьи по теме

  • Записи не найдены

Оборудование электрического щитка - Каталог технологий

Электрический щит нужен чтобы принять энергию от внешнего источника и распределить её по группам потребителей. Установленное в нем оборудование должно обеспечивать безопасность людей, защищая проводку от короткого замыкания и перегрузки.

Электрические щитки
Электрические щитки предназначены для ввода и распределения электроэнергии между потребителями. Изготавливаются облегченного вида, из пластика, либо более прочные - металлические. Есть модели в пылевлагозащитном исполнении, для установки на улице или во влажных помещениях. Размер щитка подбирается , исходя из необходимого количества модулей электроавтоматики.

Автоматические выключатели
Автоматические выключатели (автоматы) предназначены для защиты электрической цепи от короткого замыкания и от превышения допустимого тока. При наступлении этих событий автомат размыкает цепь. Есть автоматы одно-, двух- и трехполюсные для одновременной защиты нескольких фаз. Номинальный ток автомата подбирают , исходя из максимальной возможной нагрузки в цепи.

УЗО
Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при касании неизолированных частей электроприборов. УЗО реагирует на возникающую при этом утечку тока и размыкает цепь. Есть УЗО  двух-, трех- и четырехполюсные для одновременной защиты нескольких фаз. Номинальный ток УЗО подбирают , исходя из максимальной возможной нагрузки в цепи. Дифавтомат - это комплексное устройство, сочетающее в себе функции автомата и УЗО.

Щитовые комплектующие
Для установки модулей электроавтоматики внутри щитка используется DIN-рейка. На кабельныхь выводах из щитка утсанавливают сальники, чтобы обеспечить пыле- и влагозащиту. Для удобного соединения вместе нулевых или заземляющих проводов используют нулевые шины. Соединителтная шина (гребенка) необходима для одновременного соединения контактов нескольких автоматов.

Счетчики электроэнергии
Счётчики электроэнергии выпускаются либо в навесном исполнении, либо в виде модуля для монтажа на DIN-рейку и позволяют подсчитывать расход электроэнергии при многотарифной тарификации.

Провод установочный
Установочный провод ПВ - это одножильный провод с одним слоем изоляции. Он используется для соединения между собой элементов щитового оборудования внутри щитка

Электрические шкафы и щиты .

Электрические распределительные шкафы и щиты - электрощитовое оборудование, предназначенное для приема и распределения электроэнергии. Шкафы и щиты представляют собой металлические каркасы с креплениями для монтажа модульного оборудования.

Где используется: для разводки электрического кабеля при строительстве многоквартирных домов и административных зданий.





Функции электрических шкафов и щитов: учет и распределение электричества.



К электрическим шкафам и щитам относят:

  • Главные распределительные щиты
  • Щиты силовые
  • Вводно-распределительные устройства (ВРУ)
  • Шкафы электрические
  • Щиты распределительные
  • Шкафы управления и автоматики





Виды электротехнических щитков и шкафов

По материалу изготовления:

  • пластиковые
  • металлические



По типу монтажа:

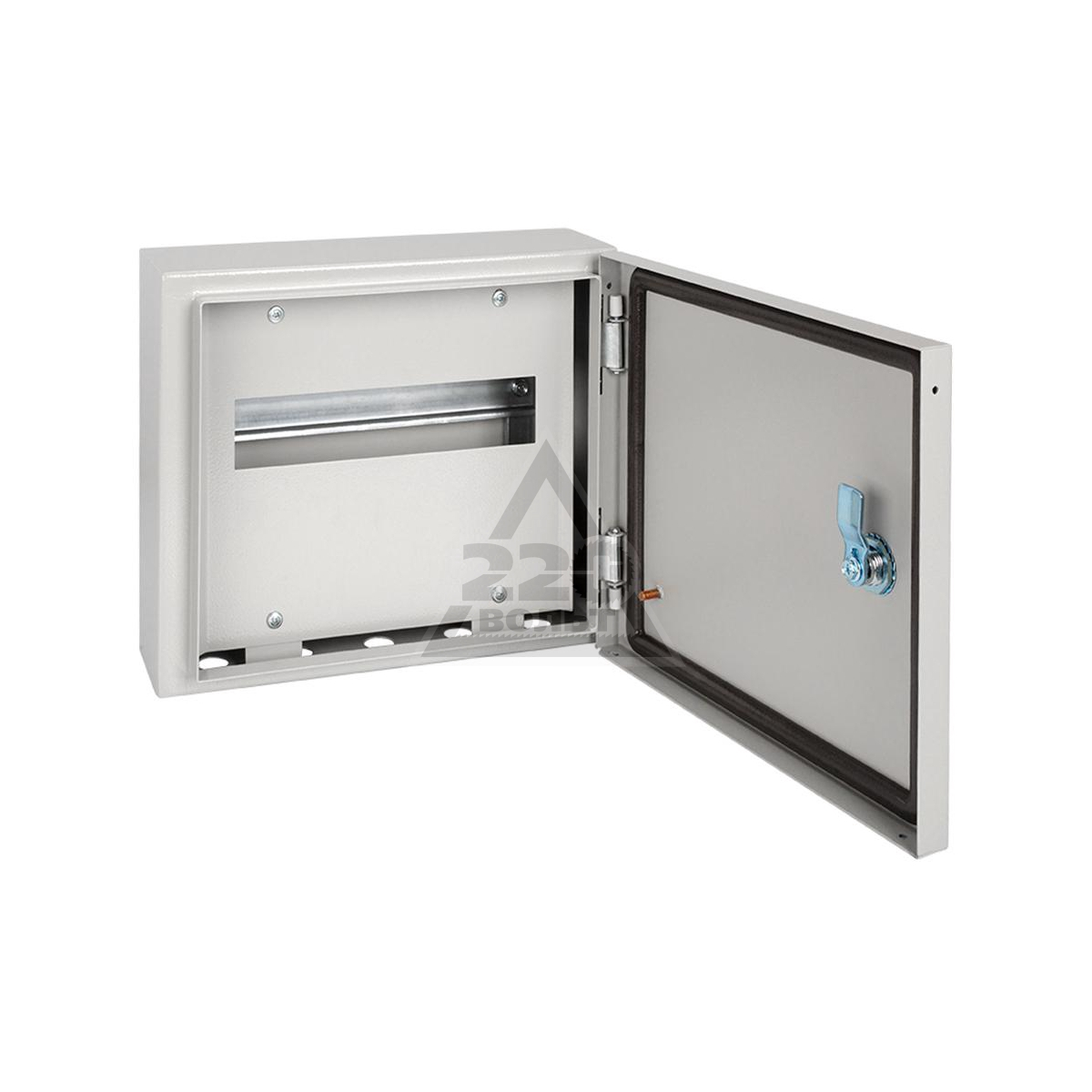

Металлический щит предназначен для приема и распределения электрической энергии и защиты от перегрузок. В качестве материала используется листовая сталь. Конструктивно представляет собой металлический ящик со специальным антикоррозийным покрытием (порошковое напыление краски). Поэтому можно устанавливать металлический щит в условиях любой влажности.

У сварного корпуса металлического электрощита все швы и кромки обработаны и не имеют режущих краев. Металлические щиты разделяют на навесные и встраиваемые. Все необходимое оборудование удобно размещается внутри электрощита. Крепление происходит с помощью DIN-рейки.

Пластиковый электрический щит предназначен для скрытой установки счетчиков и распределительных систем – чтобы защитить аппаратуру от воздействия внешней среды и несанкционированного доступа. В щит устанавливают автоматические выключатели, устройства защитного отключения, электросчетчики. Таким образом, щит выполняет функцию распределения электроэнергии с основной сети на групповые подсети.

Щиты могут быть как компактными боксами, так и навесными шкафами. Как правило, для жилых помещений выбирают небольшие боксы, разработанные под 6-24 групп автоматов. Такие пластиковые щиты выглядят эстетично и ими удобно пользоваться. Закрываются дверцей и могут запираться на замок. Дверца может быть прозрачной или сплошной.

Пластик для таких щитов не поддерживает горение, не портится со временем (не подвержен коррозии), надежно изолируют оборудование. Пластиковые щиты намного легче металлических, их монтаж производить проще и быстрее.



Как выбрать силовой шкаф или щит?

От выбора зависит удобство и надежность работы вашего электротехнического оборудования.

Подойдите к выбору ответственно и заранее определите:

  • габаритные размеры
  • количество оборудования
  • место установки



После этого мы подберем оптимальный вариант именно для вашего проекта – по размеру, типу, производителю, цене.





Мы продаем  силовые  шкафы и сопутствующее оборудование уже более 13 лет.

ANS Group – официальный дистрибьютор производителей электрических шкафов: Rittal, Hyperline, ZPAS, Legrand, ДКС, IEK, Провенто

У нас есть распределительный шкаф именно для Вас!

Звоните по телефону +7 (495) 225-83-39 или пишите на почту [email protected]



 Разместить заказ

Рекомендуем:

Rittalнемецкий производитель с мировым именем.

AE Шкаф, нерж.сталь с МП 300x300x210mm

AE Шкаф, нерж.сталь с МП 500x500x210mm

AE Шкаф, нерж.сталь с МП 380x600x210mm



Hyperlineкрупнейший производитель продукции для создания структурированных кабельных систем (СКС).

Шкафы и щиты электрические



ZPasэто производитель современных энергетических и телеинформационных систем.

Электрические шкафы



Legrand - мировой специалист по информационным и электрическим сетям.

Шкафы Atlantic-E

Шкафы и щиты Atlantic нерж.сталь

Шкафы и щиты Atlantic

Шкафы и щиты Marina

Шкафы напольные металлические Altis



ДКС - крупнейший производитель кабеленесущих систем и низковольтного оборудования в России и Европе.

RAMbase - пласт. модульн. щитки

RAMblock - металлич. оболочки

RAMbox - пластиковые корпуса IP67 из поликарбоната




IEK - российская компания, основным профилем которой является производство электротехнического и IT оборудования.

Шкафы, боксы и принадлежности к ним



Провенто - отечественная компания-производитель распределительных шкафов и шкафов автоматизации из тонколистного металла.

Корпусы для систем распределения и автоматизации



 Разместить заказ



Другая продукция:





Другая продукция:

сборка и расключение, особенности монтажа на улице и со счётчиком, техника безопасности

Без электричества трудно представить современную жизнь. Благодаря ему человечество может пользоваться различным оборудованием и приборами, создавать искусственные источники света, обогрева. Но для этого необходима качественная и безопасная электрическая система. При её построении учитывается ряд факторов, таких как потребление, управление, учёт. Особое место в распределении электроэнергии занимает электрический щиток.

Для чего нужны электрические щитки

Электричество от энергопоставляющей компании поступает на какой-либо объект по воздушному или подземному проводу. Чтобы передать ее на несколько потребителей, устанавливается распределительный электрический щиток. Кроме кабелей в нём монтируются модули защиты — как противопожарные, так и уберегающие живые организмы от поражения током.

Физически это комплексное устройство представляет собой выполненный из пластмассы или металла ящик. Чаще всего он имеет прямоугольную форму и комплектуется дверцей. Его размеры зависят от количества и вида модулей, которые в нём возможно разместить. Для несанкционированного доступа и защиты людей от случайного поражения электрическим током щит закрывается на замок.

В бытовых и административных условиях используются два типа устройства — навесное или встраиваемое. На производствах применяются напольные конструкции, располагающиеся в специально выделенной для них комнате — щитовой. В ней распределительное приспособление выглядит как шкаф, в который заходит толстый кабель, идущий с подстанции, а далее уже внутри него электричество разделяется на несколько групп. То есть эта небольшая комната является начальным пунктом подачи энергии в здании.

Любой распределительный электрический щиток содержит следующие модули:

  • вводное автоматическое устройство включения или отключения;
  • нулевую шину;
  • планку заземления;
  • пакетные выключатели.

Это тот минимум, который должен быть в нём установлен. Кроме этого, часто электрощиток дополняют модулями дифференциальной защиты, устройством защитного отключения (УЗО), аппаратами контроля напряжения, а также счётчиком энергии. Нередко в нём имеются места для размещения слаботочных коммутаций, например, телевизионного кабеля или высокоскоростных линий передачи данных.

Виды и особенности

Готовые устройства с необходимыми модулями могут собираться на производстве или набираться на месте установки. Фирмы-изготовители выпускают как серийные модели, так и индивидуальные. К Корпусы могут быть как готовыми, так и собираться из частей.

Законченное оборудование разделяется на два типа: групповое и с монтажной панелью. Первое применяется для размещения в нем небольшого количества модульной аппаратуры и имеет средние размеры. В середине него электроустройства крепятся на специальную рейку, а после подсоединения закрываются пластиковой или металлической перегородкой. В панели выполняется прорез для удобства доступа к элементам управления. Второе представляет собой шкаф с жёстким металлическим листом, крепление модулей в котором осуществляется с помощью резьбовых соединений.

По принятой классификации распределительные щиты для электропроводки разделяются на следующие виды:

  1. Центральный — предназначен для снабжения энергией крупного объекта. Обычно это щит, устанавливаемый на подстанции.
  2. Групповой — в нём устанавливаются коммутационные и защитные аппараты для выделенных линий, образующих группы розеток или осветителей.
  3. Домовой — располагается в квартире и служит для раздачи электричества светильникам, розеткам или напрямую подключённым приборам.
  4. Этажный — размещается в подъездах многоквартирных домов и обеспечивает подачу напряжения 220 вольт в квартиры.
  5. Аварийный — используется для ручного или автоматического переключения с основного на резервное питание.

Кроме этого, существует понятие групповая сеть — совокупность распределительных щитов, обеспечивающих подачу тока и напряжения от центрального устройства до конечных электрических точек.

По внешнему виду устройства бывают навесного, встраиваемого и напольного типов. Принципиальной разницы в технологии сборки не существует. Первые обычно изготавливаются из пластиковых боксов и навешиваются на стену с помощью дюбелей и шурупов. Используют их чаще с проводкой открытого исполнения. Встраиваемые выполняются из металла и монтируются в ниши или специально выполненные углубления. Такой подход позволяет их сделать скрытыми или хотя бы не бросающимися в глаза. Напольные напоминают шкаф.

Основные характеристики

Рынок электротехнической продукции может предложить покупателю несколько видов устройств, отличающихся друг от друга конструктивными особенностями. Их качество изготовления напрямую зависит от точности подгонки частей, вида применяемого материала и покрытия.

Можно выделить следующие технические параметры электрораспределительных устройств:

  1. Серия. На каждом из устройств выполняется маркировка. Обозначается она с помощью букв и цифр. Буквы обозначают месторасположение и особенности, а цифры — число установочных мест.
  2. Материал. Для производства щитов используется металл и пластик (поликарбонат, полистирол, полиэстер), но встречаются и комбинированные модели. В них корпус выполняется из оцинкованной стали, а дверцы и лицевая панель из пластмассы.
  3. Степень защиты. Обозначается в соответствии со стандартами международной классификации — от IP20 до IP66. Первая цифра характеризует устойчивость к механическим повреждениям, а вторая — устойчивость к проникновению влаги.
  4. Количество модулей. Существуют боксы для электрических автоматов, рассчитанных на установку одного прибора, а есть устройства и на 150 позиций. При этом в щитках квартирного и этажного исполнения, а также уличного, предусматривается место для крепления прибора учёта электроэнергии.
  5. Размеры. Напрямую зависят от возможного числа устанавливаемых модулей. Кроме длины и высоты значимым габаритом является глубина изделия. Она может быть от 7 мм до 1 м.
  6. Рабочий ток. Измеряется в амперах и обозначает максимальное значение, которое могут выдержать электропроводящие части изделия.
  7. Рабочее напряжение. Единица измерения вольт. Этот показатель может изменяться от 230 В до 1 кВ.
  8. Температурный диапазон. Определяет режим, при котором изделие не испытывает деформаций и не ухудшает свои технические характеристики. Измеряется в градусах Цельсия.
  9. Опции — дверца, замок, защёлка, внутренняя подсветка.
  10. Способ подводки кабеля. В корпусе изделия выполняются технологические заглушки, после удаления которых образуются отверстия. Через них пропускаются провода, а располагаться они могут снизу, сверху, сбоку или сзади.

Правила монтажа

Самостоятельно установить щиток возможно, но для этого необходимо придерживаться строгих правил. Проще осуществляется монтаж навесного устройства. Для этого не придётся штробить стены, а коммутировать модули намного удобнее. Сложнее дело обстоит со встраиваемыми конструкциями. Если место для их установки не предусмотрено, понадобится выполнить нишу или соорудить фальш-стену.

Требования по размещению щитков содержатся в правилах устройств электроустановок (ПУЭ):

  • щиток для электрических автоматов должен быть установлен в хорошо освещаемых помещениях со свободным доступом;
  • уровень влажности не должен превышать 60%;
  • возле изделия не должны проходить газовые трубы и находиться легковоспламеняющиеся вещества;
  • от низа пола электрощит располагается на расстоянии от 1,5 до 1,8 м.

Дополнительные требования предъявляются к уличным щитам. Согласно пункту 1.5.27 ПУЭ, установка электроприборов в неотапливаемом помещение запрещена. Сюда можно отнести и улицу. C другой стороны, представитель энергокомпании должен иметь доступ к счётчику. Поэтому обычно идут на компромисс. На уличной стороне дома устанавливается небольшой щит, в котором монтируются электросчётчик и вводный автомат, а все остальные модули располагаются в середине хозяйственной постройки.

Распределительное устройство, выполненное из металла, должно иметь заземлённый корпус, а уличное ещё и быть антивандальным и запираться на ключ. При этом защита его должна соответствовать классу не ниже IP54.

Установка устройства

Для того чтобы смонтировать корпус, предварительно на стенке выполняется разметка. Для этого с помощью уровня прочерчиваются горизонтальная линия, обозначающая верх, а затем — вертикаль вниз от одной из сторон. К намеченному контуру прикладывается корпус электрощита и обводится с помощью тонкого маркера по периметру.

В случае монтажа навесной конструкции, по задней стенке изделия отмечаются места для сверления отверстий под установку дюбеля. Как только отверстия будут выполнены, задняя крышка жёстко фиксируется на шурупах. Со стороны подвода кабеля удаляются заглушки, и провод заводится в середину бокса.

Скрытое расположение требует выполнения ниши достаточной глубины. С помощью болгарки по очерченному контуру алмазным кругом делаются резы. Затем берётся перфоратор с установленным в него зубилом и выбирается внутренняя ниша. Корпус щитка устанавливается в выполненное отверстие. Используя крепление, входящее в комплект, щиток выставляют по уровню и прикручивают. Перед этим необходимо завести все входящие и выходящие кабели.

Свободное пространство между стенкой и изделием заполняется монтажной пеной или замазывается гипсовым раствором. В качестве строительной смеси лучше применять алебастр. После ввода кабельных линий в щиток необходимо их зафиксировать с помощью алебастра или специальных скоб.

Сборка внутренностей

После того как физически корпус будет зафиксирован, прикручиваются дин-рейка, нулевая шина и контур заземления. На планку устанавливаются модули согласно электрической схеме. Такое планирование расположения различных автоматов и устройства необходимо выполнить заранее.

При этом размещать устройства нужно так, чтобы не возникало пересечений коммутируемых проводов. Для этого расстановку модулей начинают слева направо и ставят их в следующем порядке:

  • счётчик учёта потреблённой энергии;
  • реле контроля напряжения;
  • вводный автомат;
  • вводное УЗО;
  • розеточные автоматические выключатели;
  • осветительные автоматы;
  • УЗО индивидуального использования.

Надевать устройства на модули несложно благодаря специально подпружиненной защёлке, которая надёжно прижимает электрофурнитуру к дин-рейке. Пока фиксатор будет не затянут, устанавливаемое устройство можно перемещать в горизонтальной плоскости.

При расключении распределительного щитка с возможностью установки электросчётчика есть один нюанс. Энергопоставляющая компания пломбирует все подключения к нему проводов. Поэтому без привлечения их специалистов работы выполнить не удастся.

Коммутацию проводов проводят в соответствии со схемой электрического щитка. Существует правило, что вход на модульные устройства выполняют сверху, а выход — снизу. При монтаже многожильным проводом используются наконечники. Для фазового провода применяют коричневый цвет, для нейтрального — синий, для заземления — зелёный. Выполнять скрутки в щитке недопустимо, все соединения осуществляются цельным кабелем.

Монтаж и расключение электрического щитка — не такая сложная задача. Главное, всё делать последовательно, соблюдать технику безопасности и выполнять соединения по электрической схеме.

Квартирные электрощиты на заказ. Готовые щиты (ЩК) по низким ценам

Квартирные щиты (ЩК), применяются для учета и распределения электроэнергии, а также для защиты сети от коротких замыканий и перегрузок. Щиты подключаются к однофазным сетям с напряжением 220В, либо к трехфазным с напряжением 380В, с заземлением типа TN-S, TN-C-S, TN-C по ГОСТ Р 50571.2.

Квартирные щитки устанавливаются не только в жилых многоквартирных домах, но и в зданиях, возводимых по индивидуальным проектам, загородных домах, а также в офисных помещениях.


Щиты, предназначенные для встраивания в ниши стен, имеют специальные обрамления, закрывающие края и пустоты. В зависимости от назначения устанавливаются различные комплектующие: модульные автоматические выключатели, выключатели дифференциального тока, счетчики учета потребляемой электроэнергии и т.д.

Внутренние устройства соединяются между собой с помощью изолированных медных проводников, сечение которых подбирается в соответствии с предполагаемыми нагрузками между компонентами электрощита. Проводники внутри щита отличаются по цвету в соответствии с ГОСТ Р 50462.

Как правило, собираемые квартирные щиты классифицируются по следующим признакам:

  • по числу фаз ввода – однофазные щиты применимы при потребляемой мощности менее 11 кВт, при наличии потребителей трехфазного тока или мощности свыше 11 Квт используются трехфазные
  • по исполнению – навесное исполнение, либо встраиваемое
  • по способу защиты от поражения электрическим током по ГОСТ Р МЭК 536: – класс I, либо класс II.

Готовые изделия


  • Модель

  • ПРЕМИУМ
    ABB серия Sh300L
    (Германия)
  • ОПТИМУМ
    Schneider Electric
    серия Easy 9(Индия)
  • ЭКОНОМ
    Schneider Electric
    серия Easy 9 (Индия)

Типовые шкафы, представленные выше, всегда находятся на складе и готовы к отгрузке в день оплаты.

Производство электрощитов на заказ

Если Вам необходимо индивидуальное решения для Вашей квартиры или коттеджа, то вы также можете заказать его у нас. Для этого необходимо скачать и заполнить опросный лист по ссылке ниже.

Заполните опросный лист индивидуальных решений

На основе опросного листа наш инженер составит для вас индивидуальный проект электрощита непосредственно под ваши потребности. В опросном листе есть пример заполнения и ответы на вопросы, которые займут у Вас не более 5 минут. Если у вас возникнут вопросы в процессе заполнения опросного листа, Вы можете позвонить нашим менеджерам по телефону  +7 (495) 505-65-25, доб.783 и они Вас с удовольствием проконсультируют.

Заполненный опросный лист необходимо прислать на почту [email protected] Расчёт индивидуального проекта по присланному опросному листу бесплатен.

Срок изготовления индивидуальных квартирных и коттеджных щитов из комплектующих по наличию составляет до 1 недели.

При выборе комплектующих под заказ, срок изготовления может составлять 2-3 недели.


Доставка квартирных электрощитов

Самостоятельно забрать изготовленный электрощит можно с производства по адресу: Московская область, г.  Подольск, мкрн. Климовск, ул. Ленина д.1. Схема проезда.

Часы выдачи распределительных щитов: Понедельник - четверг: 09:00-18:00, пятница: 09:00-17:00.

Доставка квартирных электрощитов, собранных по индивидуальным заказам, в Москву и Московскую область в пределах ММК (Московского малого кольца) А107 осуществляется бесплатно.



Примеры наших работ про проектированию и сборке квартирных щитов




Специалисты ГК «АСберг АС» имеют многолетний опыт в проектировании и производстве квартирных щитов, что позволяет выполнять эти работы в краткие сроки, а также предоставлять заказчикам необходимые консультации по установке и дальнейшей эксплуатации собираемых изделий.


Мы поддерживаем складской запас на 2 млн. евро. Популярные компоненты, необходимые для сборки щитов, всегда есть в наличии.  Сборку квартирных щитов мы выполняем на базе комплектующих ведущих фирм производителей электротехнической продукции.


Наш производственный участок сертифицирован компаниями ABB и Schneider Eelectric как официальное сборочное производство электрощитового оборудования и мы ежегодно проходим переаттестацию производства. Все инженеры и электромонтажники ежегодно проходят курсы повышения квалификации и имеют действующие сертификаты.

Другие разделы производства ГРЩ

ГРЩ - главный распределительный щит, обеспечивает защиту от перегрузок и коротких замыканий

ВРУ

ВРУ - вводно-распределительное устройство, предназначено для бесперебойного электроснабжения.

АВР

АВР - автоматический ввод резерва.

ЩА

ЩА - щит автоматики, предназначенный для управления климатическими установками, системами наблюдения и производственным оборудованием

ЩР

ЩР - щит распределительный, используется для приема и распределения электроэнергии.

ЩО

ЩО - щит освещения, используется для защиты электросетей от перегрузок и коротких замыканий.

УКРМ

УКРМ - устройства компенсации реактивной мощности, позволяют более эффективно использовать энергию.

ЩСН

ЩСН - щит собственной нагрузки, применяется для приема тока от двух источников и дальнейшего распределения до потребителей

ЩПТ

ЩПТ - щит постоянного тока, предназначенный для приема и распределения энергии между потребителями постоянного тока.

ШОТ

ШОТ - шкаф оперативного тока для приема электроэнергии от нескольких источников переменного тока и преобразования ее в постоянный ток

ЩУ

ЩУ - щит учета, предназначены для учёта электроэнергии 380/220 В.

ЩС

ЩС - щит силовой, предназначенный для обеспечения подключенных электроприборов напряжением

ИБП

ИБП - Источник бесперебойного питания (ИБП) –это устройство, позволяющее оборудованию в течение определенного времени работать от аккумуляторных батарей

KNX

KNX - это коммуникационная шина, широко используемая для автоматизации строений и помещений, мировой стандарт управления домом и зданием.

Шинопровод

Шинопровод - это комплектное устройство заводского изготовления, состоящие из проводников, изоляторов и устройств, предназначенное для передачи и распределения электрической энергии.

Проектирование

КСО-207 Камеры одностороннего обслуживания для приёма и распределения электрической энергии переменного трёхфазного тока частотой 50 Гц, напряжением 10 (6) кВ


Классификация электрических щитов по месту установки.

Электрификация объекта невозможна без использования распределительного щита. Это обязательный элемент системы, в который монтируются автоматы, УЗО, прибор учета и прочие необходимые устройства. В продаже представлено оборудование разного типа. Щиты отличаются по назначению, исполнению, материалам. Выбор делается с учетом места, где будет установлен распределительный ящик. Монтировать его можно как внутри, так и снаружи дома.

Внутренние электрические щиты.

Чаще всего электрические щиты устанавливают в помещениях. Здесь они находятся "под рукой". Можно в любой момент снять показания, проверить исправность оборудования. Электротехника не подвергается погодным воздействиям и другим негативным явлениям. К тому же при установке групповых аппаратов в помещении не нужно далеко тянуть большое количество проводов.

Внутренние электрощитки стоят недорого. Используется оборудование со степенями защиты IP20, IP30. Оно плохо переносит влажность, пыль, механические воздействия. В корпус могут попасть предметы диаметром до 12,5 и 2,5 мм соответственно. Чаще всего такие боксы монтируют в прихожих, подъездах. В помещениях с повышенной влажностью рекомендуется устанавливать уличные модели.

Уличные электрические щиты.

Снаружи здания обычно ставят навесные и напольные электрощиты. Устанавливая оборудование на улице, владельцы руководствуются разными соображениями. Распределительные щиты загородных особняков бывают довольно габаритными. Потому желание вынести щиток за пределы резиденции вполне понятное. Бывает и так, что конструкция попросту не вписывается в авторский интерьер. Ну и, наконец, наружная установка избавляет от необходимости впускать инспекторов энергосбытовых компаний в дом.

Стандартные уличные электрощиты имеют защиту IP44 или IP54. У них герметичный корпус. Модели IP44 предупреждают попадание внутрь частиц диаметром более 1 мм. Боксы IP54 обеспечивают частичную защиту от пыли. Влажность оба электрощитка переносят хорошо. Брызги воды, падающие в беспорядочном направлении, не навредят содержимому. Однако с направленной струей оборудование не справится, поэтому рекомендуется использовать дополнительную защиту.

Всепогодные электрические щиты.

Всепогодные распределительные щиты маркируются IP55, IP65. Оборудование можно устанавливать не только на улице, но и в помещениях с агрессивными условиями эксплуатации. Обе модели имеют защиту от струй воды. Они способны перенести сильный ливень, град. Корпус щита IP55 защищен от пыли частично, а IP65 – полностью.

Антивандальные электрические щиты.

Некоторые производители также предлагают антивандальные распределительные боксы. Корпус такого оборудования изготавливается из листа металла 1,5 мм в толщину. Степень защиты от влаги и пыли – IP54. Щит оснащается сразу двумя дверцами. Внешняя оборудована винтовым замком и уплотнителем. Внутреннюю можно опломбировать. На ней предусмотрен почтовый замок и два окошка (первое – смотровое, второе – для доступа к автоматическим выключателям).

электрических панелей | Как они работают, техническое обслуживание и многое другое

Что такое электрическая панель?

Электрическая панель (также известная как панель выключателя) - это металлический ящик с дверью, обычно встраиваемый в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать выключатели. Они также автоматически отключаются, когда через них проходит слишком много электрического тока - вот для чего они нужны.

В электрической панели вы найдете главный автоматический выключатель, который контролирует подачу электроэнергии во всем доме. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. На каждом выключателе должна быть этикетка, на которой указывается контролируемая им территория дома.

В некоторых старых домах нет выключателей; вместо них есть предохранители. Если у вас есть блок предохранителей, вы не увидите никаких переключателей на электрической панели; вы увидите ввинчивающиеся предохранители.Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам, возможно, придется заплатить более высокую ставку. Мы поговорим о предохранителях и страховании жилья ниже.

Электроэнергия в ваш дом поступает через внешний электрический счетчик, который направляет питание на вашу электрическую панель. Вы можете отключить эту главную подачу электроэнергии с помощью главного выключателя на вашей электрической панели. Ваш главный выключатель также сообщает вам силу тока в электросети (сила тока - это сила электрического тока).

Электроснабжение дома в Канаде составляет от 60 до 400 ампер. Большинство электротехнических кодексов требуют обслуживания как минимум 100 ампер.

Страховщики жилья часто интересуются силой тока в вашем доме. Если оно меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 ампер может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет заплатить более высокую ставку.

Как найти панель

Электрические панели представляют собой металлические коробки, обычно серого цвета.Обычно они встраиваются в стену.

Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете набор проводов и переключателей - эти переключатели - ваши выключатели.

Электрические панели обычно находятся в удаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи - это обычные места для установки электрической панели. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

Если вы живете в квартире, вы обычно найдете электрическую панель рядом с входом в квартиру.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми помещениями. Дополнительную информацию о субпанелях см. В разделе общих вопросов.

Как работает электрическая панель?

Автоматические выключатели отключаются (то есть отключаются) при перегрузке цепи. Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если прерыватель не сработает и не отключит питание, перегруженные цепи могут привести к возгоранию или поражению электрическим током.

Каждый выключатель управляет одной цепью; каждый контур обычно соответствует комнате или части дома. У энергоемких устройств, таких как электрические плиты или кондиционеры, может быть собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если в одну цепь подключено слишком много устройств.

Существуют выключатели разных размеров в зависимости от того, сколько электричества им необходимо.Как и домашнее электроснабжение, индивидуальные выключатели разделены по силе тока, на которую они способны. Автоматические выключатели от 15 до 200 ампер; однако большинство из них - 15, 20 или 30 ампер.

Выключатели

также имеют номинальное напряжение; одинарный автоматический выключатель обычно выдает 120 вольт - типичное количество, необходимое для освещения, телевизора и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, потребляющих много энергии, таких как плита или электрическая сушилка.

Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; вам необходимо заменить весь предохранитель, если он перегорел.

Сколько стоит заменить или модернизировать электрическую панель?

Стоимость модернизации электрической панели вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Это для службы на 100 ампер; цена будет выше, если вам нужно будет перенастроить дом на 200+ ампер.

Единственный способ быть уверенным в стоимости - попросить электрика (или еще лучше: 3 разных электрика) дать вам подробные расценки.

Есть две причины, по которым вы хотите обновить электрическую панель: ваша служба не обеспечивает достаточной мощности для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или напряжение в электросети ниже 100 А, вам следует обновить его. Даже если у вас уже есть служба на 100 ампер, вам может потребоваться перейти на службу на 200 или 400 ампер, так как многие дома работают на мощности на 100 ампер.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить объем ваших услуг и сказать вам, нужно ли вам обновление или нет.

Требования к распределительной коробке автоматических выключателей с электрическим кодом

Строительные нормы и правила регулируют электрические панели. Из соображений безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила в Канаде различаются в каждой провинции и муниципалитете, но в целом они диктуют:

  • Высота, на которой должна находиться коробка выключателя.
  • Расположение блока выключателя в доме. Например, им нельзя находиться в ванной.
  • Доступность блока выключателя. Например, ящик не может находиться за книжной полкой, и в нем всегда должно быть свободное пространство, чтобы открыть дверцу панели.
  • Выключатели должны иметь четкую маркировку. Это включает в себя их номинальную силу тока и то, какие части дома они контролируют.

Есть множество других требований технических правил для электрических блоков выключателей. Но, если вы не электрик, вам не о чем беспокоиться; Работы с распределительными коробками и электропроводкой всегда должны выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, автоматический выключатель сработает в случае перегрузки цепи.

Например, вы используете фен, а телевизор и микроволновая печь работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель сработает.

Если вы сработали выключателем, вам следует сделать следующее:

  1. Отключите питание тех элементов, которые вызвали срабатывание выключателя.Итак, в этом случае выключите фен, телевизор и микроволновую печь.
  2. Подойдите к распределительной коробке и откройте ее.
  3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между включенным и выключенным положениями, в то время как все остальные все еще включены. Необычным является ваш сработавший выключатель.
  4. Полностью переведите переключатель в положение «выключено», а затем обратно в положение «включено».

Теперь вы снова можете использовать свои электрические устройства.

Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.

Недостаточная вместимость

Если у вас часто срабатывает выключатель (или несколько выключателей), это может быть проблема мощности.

Если проблемы вызывает только один выключатель, вы можете решить их, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи. Если у вас недостаточно цепей (например, все розетки на вашей кухне находятся в одной цепи), вам может потребоваться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.

В некоторых случаях электрик может добавить субпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако также может быть, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают автоматические выключатели или вы обнаруживаете, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю электрическую систему до 200 или 400 ампер - большая и потенциально дорогостоящая работа ( но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с производительностью, не запуская слишком много устройств одновременно (особенно энергоемкие устройства, такие как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стирально-сушильной машины.

Коррозия

Коррозия электрических панелей или проводки вокруг них является признаком присутствия влаги. Влага и электричество - не лучшее сочетание (очевидно).

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой - влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и покрасьте заново.

Коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что влага просачивается в вашу электрическую систему, например, из наружного счетчика. Если вы видите проржавевшие провода или переключатели, вызовите электрика.

Короткое замыкание

Это немного более серьезная ситуация.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрали или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повреждают проводку, или когда вы подключаете устройство с поврежденной схемой. Причину короткого замыкания бывает сложно найти.

Короткое замыкание должно немедленно отключить прерыватель. Если вы сбрасываете сработавший прерыватель, и он сразу же снова срабатывает, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите прерыватель, контролирующий подачу питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Осмотрите розетку и проверьте, нет ли запаха гари или потемнения. Все это признаки неисправной схемы. Если вы отключите устройство от сети и выключатель вернется в исходное положение, скорее всего, это устройство вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, которое вызывает короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета. «Заземленный» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто случаются, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в раковину с наполнителем. Это вызовет замыкание на землю и отключит прерыватель.

Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

GFCI - это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключили GFCI, отключите от него все и нажмите кнопку сброса.

Вам следует проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства. Если нет, вызовите электрика для замены GFCI.

10 лучших автоматических выключателей, рассмотренные и оцененные в 2021 году

Одна из самых недооцененных, но наиболее важных частей нашего дома - это взломщик. Это первичный электрический распределительный щит любой конструкции, что делает его важным для безопасности и удобства всех находящихся в нем людей. Это точная причина, по которой я ищу лучшую панель автоматического выключателя.

Я нашел много вариантов, доступных на рынке.Я просмотрел десять многообещающих брендов для своих проектов и собираюсь поделиться с вами своими открытиями. Надеюсь, это поможет вам сделать правильный выбор при строительстве дома своей мечты.

Итак, давайте займемся этим и подберем для вас лучшую электрическую панель!

Отзывы о лучших панелях автоматических выключателей

1. Square D производства Schneider Electric HOM612L100SCP

Центр нагрузки Square D от Schneider Electric Homeline - это небольшая электрическая панель для дома, идеально подходящая для квартир с двумя спальнями. Он имеет шесть мест для установки одного главного выключателя и пяти двух- или десяти однополюсных. Эта функция хорошо работает в моем случае, когда мне нужно было установить ее для своего гаража. Он хорошо работает как вспомогательная или основная панель, только установка немного отличается.

Его мощности в 100 ампер более чем достаточно для большинства домашних приложений. Его также можно установить как заподлицо, так и на поверхность, что дает мне возможность установить его так, как я хочу. Как в верхней, так и в нижней частях коробки есть вырезы, чтобы избежать неудобных положений для проводки, независимо от того, как я устанавливаю панель.Я все настраиваю без проблем.

Изделие изготовлено компанией Schneider Electric, известной компанией по производству высококачественной электротехнической продукции. Я должен вас заверить, что панель выглядит надежно, потому что она имеет тяжелую прочную металлическую конструкцию. Мне также нравится, что на верхней части есть наклейка, на которой написано, какую часть дома защищает конкретный выключатель. Это избавит меня от необходимости вручную находить правильный выключатель в будущем.

По сравнению с другими панелями, имеющими те же функции, этот панельный блок предлагает хорошее соотношение цены и качества.Я потратил очень маленький бюджет на этот продукт. Наряду с самостоятельной установкой, не требующей особых усилий и навыков, эта панель является отличным выбором при небольшом бюджете.

Обратной стороной этой панели выключателя является то, что она ограничена шестью ячейками - вы не можете расширить ее дальше. Кроме того, он подходит только для выключателей Square D, поэтому подготовьтесь к обоим.

Плюсы

  • Идеально подходит для квартир с двумя спальнями и небольших квартир
  • 100 А мощности более чем достаточно для большинства домов
  • Может устанавливаться как на поверхность стены, так и заподлицо
  • Вырезы в верхней и нижней панели позволяют избежать неудобных положений для подключения проводов
  • Сделано Schneider Electric в соответствии с высокими стандартами качества
  • Наклейка для обозначения цепей выключателя

Минусы

  • Ограниченные слоты для панелей
  • Необходимо купить выключатели той же марки

Если вы собираетесь установить это в небольшом доме и у вас нет планов по расширению, эта панель идеально подходит для ваших нужд. Он может защитить контур каждой комнаты и иметь несколько различных положений для общих пространств. Отличная покупка за полезный товар.

2. Панель розеток Siemens TL137US

Работаю ли я над временным проектом или устанавливаю уличную палатку, требующую электроэнергии, панель Siemens Talon Panel - отличный выбор для меня. Этот переносной автоматический выключатель специально разработан для установки на открытом воздухе и защищен от атмосферных воздействий. При покупке производитель включает в себя висячий замок, который я использую, чтобы заблокировать коробку от несанкционированного доступа к автоматическим выключателям.

Я был в восторге, когда впервые увидел эту модель, так как это идеальное решение для меня по двум направлениям: первый - когда я работаю над новыми проектами без существующей электрической инфраструктуры, а второй - когда я отдыхаю в кемпинге. снаружи с моей семьей.

Я могу установить этот выключатель на столб или поверхность, поэтому я могу использовать его, даже если монтажной стены нет. Есть также встроенные вилки прямо в коробку, поэтому я могу использовать их сразу после настройки - больше не нужно вручную подключать провода к розетке, чтобы получить электричество.

Меня беспокоит только то, что его непросто установить на стене. У него всего одно монтажное отверстие, и я считаю, что в подвешенном состоянии он не совсем безопасен. Я просверлил два дополнительных отверстия в своем устройстве, чтобы придать уверенности. Ничего хорошего, если он упадет и сломается, пока я нахожусь в середине проекта.

Плюсы

  • Переносной блок выключателя, предназначенный для использования на открытом воздухе
  • Всепогодный, можно оставлять под дождем, не опасаясь короткого замыкания
  • В комплекте навесной замок для защиты электропитания
  • Может использоваться для новых проектов без инфраструктуры или в качестве источника энергии во время кемпинга.
  • Несколько вариантов монтажа - столб или поверхность
  • Встроенные розетки в коробке для более быстрой настройки

Минусы

  • Одно отверстие под винт для настенного монтажа может быть немного ненадежным

Если вы работаете над множеством новых проектов или хотите иметь надежное электроснабжение во время похода, я бы порекомендовал эту временную розетку. С этой розеткой вы будете в безопасности и защищены даже в плохую погоду.

3. Leviton 51120-1 Сетевой ограничитель перенапряжения

Если у вас в доме есть моторное и насосное оборудование, такое как стиральные и посудомоечные машины, вам понадобится сетевой фильтр. Это устройство Leviton защитит вашу чувствительную электронику от неожиданного повышения напряжения из-за тяжелой техники.

Я думаю, что это должно быть в каждом доме из-за той защиты, которую он предлагает.Представьте, что вы потеряли свои дорогие компьютеры и устройства для умного дома только из-за неожиданного скачка напряжения, исходящего от вашего старого электрического насоса.

Мне нравится, как компания поддерживает свой продукт. Они даже предлагают страховку на подключенную домашнюю бытовую технику и гаджеты на сумму до 25000 долларов на ремонт и замену, если Leviton Protector выйдет из строя при регулярном использовании. Я могу засвидетельствовать это, потому что мой друг столкнулся с этой проблемой, и они выполнили свою гарантию! Это первый раз, когда я лично видел, как компания платит потребителю за провал продукта - без «но» и «если».

Изделие имеет очень удобный дизайн - он поставляется в стандартном корпусе J-box с вырезами для облегчения установки. Вы можете легко установить это рядом с существующей группой автоматических выключателей. Они также включали индикатор состояния в реальном времени на лицевой стороне коробки, чтобы вы знали, испытываете ли вы всплеск в вашем доме.

Еще одна интересная особенность, которую я нахожу, - это совместимость с системой автоматизации управления домом Decora. Вы одновременно экономите деньги и защищаете свои электрические цепи, потому что вам не нужно устанавливать другую схему для автоматизации всего дома.

Однако вы должны принять во внимание, что этот элемент предназначен только для использования в помещении - гарантия не распространяется на внешние приложения. Всегда полезно прочитать инструкции и отзывы, прежде чем принимать какое-либо решение о покупке.

Плюсы

  • Защищает чувствительное оборудование от скачков напряжения
  • Leviton покроет до 25000 долларов США на ремонт в случае поломки устройства
  • Удобная конструкция упрощает установку
  • Индикатор состояния в реальном времени на лицевой стороне устройства для контроля домашней цепи
  • Совместимость с системой управления домом Decora

Минусы

  • Только для использования в помещении; гарантия не распространяется на уличную технику

Исходя из моего личного опыта, я рекомендую установить это устройство во всех домах. Если у вас есть электронный гаджет, вам обязательно понадобится этот сетевой фильтр.

4. Square D от Schneider Electric HOM1224L125PC

Если у вас типичный загородный дом, погрузочный центр Square D b Schneier станет для вас идеальным вариантом. В нем можно разместить до 12 выключателей, что позволяет при необходимости расширить его. Таким образом, в будущем вам не потребуется обновлять электрическую панель. Наличие этого дома было для меня благословением, когда мне нужно было переставить свое место, чтобы лучше выглядеть.Результат получился отличным без особых трудозатрат.

Сама панель имеет мощность 125 ампер - более чем достаточно для большинства домов. Плата выключателя рассчитана на 24 цепи, поэтому, если у меня есть три машины, требующие двухполюсных выключателей и один главный выключатель, у меня все еще есть место для 16 однополюсных автоматических выключателей. Для меня этого должно быть более чем достаточно.

Мне также нравится, что в них есть крышки как для скрытого, так и для поверхностного монтажа - поэтому даже если я решу не сколоть стену для монтажа панели, она все равно будет выглядеть презентабельно. Он также поддерживает съемные ограничители перенапряжения, чтобы вы могли защитить свою электрическую систему без необходимости подключения внешней вторичной коробки.

Я также уверен, что это устройство будет безопасно для использования как дома, так и в коммерческих целях, поскольку оно внесено в список UL для этих приложений. Сертификация UL является для меня важным знаком, потому что это означает, что устройство было независимо протестировано и проверено группой независимых экспертов.

Если вы планируете использовать его как электрическую вспомогательную панель, вам придется приобретать шину заземления отдельно.К сожалению, планка не входит в комплект поставки, но лишь некоторым людям требуются подсхемы в своих домах.

Плюсы

  • Вмещает до 12 выключателей - идеально для будущего расширения
  • Максимальная мощность 125 ампер и 24 цепи, более чем достаточно для большинства домов
  • Может устанавливаться как на поверхности, так и заподлицо со стеной
  • Совместимость со съемными ограничителями перенапряжения
  • Внесен в список UL, соответствует отраслевым стандартам безопасности

Минусы

  • В упаковке нет шины заземления - для применения в подсхеме приобретается отдельно.

Если у вас большой дом или вы планируете расширить пространство, не стесняйтесь вкладывать деньги в панель большего размера.В будущем вы сэкономите деньги и избавитесь от лишних хлопот, связанных с ремонтом дома. Эти инвестиции принесут пользу не только вашему настоящему, но и вашему будущему.

5. Siemens P1224L1125CU Центр нагрузки

Жилые электрические панели Siemens - отличная линейка блоков выключателей для дома. Они эргономичны и поставляются со всеми принадлежностями, которые могут вам понадобиться для установки.

Центр нагрузки P1224L1125CU имеет 12 мест для до 24 цепей, охватывающих большинство домашних и офисных проектов, над которыми я работаю.Его мощности в 125 А более чем достаточно для этих приложений - и я даже могу использовать его для запуска пары тяжелой техники, как только она будет установлена ​​во время строительства.

Он использует медную шину для подачи электричества к выключателям, что делает его очень энергоэффективным и устойчивым к коррозии. Шины заземления и нейтрали также готовы к подключению проводов с использованием технологии Insta-Wire от Siemens. Это экономит время на установку и значительно ускоряет работу электрика.

Мне также нравятся монтажные петли, которые удерживают выключатели на месте.Это позволяет мне отпустить выключатель при установке, поэтому я могу использовать обе руки, чтобы закрепить его на месте. Я считаю это удобным и умным, особенно для неопытных пользователей, не знакомых с электромонтажом. Кроме того, они включают инструкции по установке, представленные как словами, так и изображениями. Пока что у этого продукта самая четкая инструкция для покупателей.

Однако будьте осторожны, если планируете использовать его в Канаде. Однажды я помог подруге, которой нужен был выключатель, отправив ей запасной, который у меня был - оказалось, что он не оценен Канадской ассоциацией стандартов, а это означает, что использовать его там незаконно.

Плюсы

  • Эргономичный дизайн и включает в себя все необходимые аксессуары для установки
  • Содержит 12 слотов выключателей для 24 цепей
  • Максимальная мощность 125 А более чем достаточно для большинства домов и офисов
  • Медная шина для эффективной электропроводности
  • Монтажный язычок и функции Insta-Wire сокращают время монтажа выключателя
  • Дает четкие инструкции по установке

Минусы

  • Не сертифицировано для использования в Канаде

Я бы порекомендовал это, если вы хотите использовать этот выключатель для вашего дома или его пристройки. Он очень удобен в использовании, обладает всеми эргономичными характеристиками и поставляется в полной комплектации. Вам не придется заниматься настройкой и устранением проблем с использованием этого продукта.

6. Siemens W0816ML1125CU Центр нагрузки

Siemens - одна из самых популярных панелей выключателей, доступных на рынке. Они производят несколько моделей для различных областей применения - например, для использования внутри помещений, на улице, дома, в офисе, в промышленности и для других специализированных проектов. W0816ML112CU - одна из таких конструкций для использования вне помещений.

Эта конструкция на 125 А, 8 слотов идеально подходит для уличного оборудования или в качестве панели выключателя для вашей мастерской. Однажды я использовал это, когда устанавливал гидромассажную ванну для клиента - я установил ее на стене насосной станции для ванны. Я использовал два слота для самой гидромассажной ванны, еще одно место для главного выключателя и еще два для освещения и розеток. Остается 3 дополнительных слота для использования в будущем.

Поскольку он разработан для использования на открытом воздухе, его водонепроницаемый бокс выдержит как дождь, так и снег.Вы уверены, что в вашей цепи не произойдет короткого замыкания из-за непреднамеренной утечки. Включение шины также является фантастической особенностью, поскольку она может быть несовместимой при покупке их по отдельности.

Мне нравится, что сама вещь всего около полутора футов в длину и едва ли в ширину. Его относительно небольшая площадь основания не делает его назойливым приспособлением на стене. А поскольку он весит всего 13 фунтов, мне не нужны сверхпрочные кронштейны для его безопасности.

Меня беспокоит только то, что прилагаемые барашковые гайки могут быть потеряны.Поскольку они довольно маленькие, их легко потерять на загруженном рабочем месте. Это не проблема, если они встречаются часто, но поскольку эти орехи кажутся уникальными, их сложно найти! Мне пришлось импровизировать, чтобы все заработало.

Плюсы

  • Создано Siemens, признанным производителем электрического оборудования
  • 8-слотовая конструкция на 125 А идеально подходит для расширения и использования вне помещений
  • Водонепроницаемый бокс для дождя и снега
  • Маленький, ненавязчивый размер для настенного монтажа
  • Легкий, вес 13 фунтов, для крепления требуются только простые винты
  • Включает шины для установки и использования

Минусы

  • Специально разработанные барашковые гайки легко потерять - и трудно найти замену

Этот блок выключателя идеален, если вы хотите, чтобы на улице было электричество.От джакузи до бассейнов с подогревом и даже в мастерских, это потребует электричества для вашего расширения.

7. Центр нагрузки Murray LC002GSU

Иногда я работаю над небольшими проектами - такими как студии или навесы. Для подобных конструкций мне не нужно использовать большие панели на 12 слотов и 24 цепи. Вместо этого должно быть достаточно панели автоматического выключателя на 60 ампер.

Одной из таких панелей является центр нагрузки Murray LC002GSU. Его мощности как раз достаточно для работы с большинством электрического оборудования, которое может вместить небольшое пространство.Конфигурация с двумя слотами позволяет ему работать до 4 цепей, что примерно достаточно, что мне нужно. В частности, он хорошо работает с однополюсными выключателями, одним двухполюсным выключателем или четырьмя рамными выключателями ½ дюйма. Мне нравится, что у него есть вырезы со всех сторон выключателя и на его задней части, что дает мне возможность подключать панель в любой конфигурации цепи. Другими словами, он принимает большинство выключателей, которые вы можете найти.

Это также делает его маленьким - занимает пространство 11 x 6 дюймов.Его вес 3,25 фунта означает, что его можно легко установить на любой поверхности. Вам не нужна усиленная опора, чтобы ее обезопасить. Поскольку эта панель предназначена для использования внутри помещений, эта компактная конструкция хорошо вписывается в замкнутые пространства. В результате он не потеряет эстетику комнаты из-за слишком большого внимания.

Цена как воровство, поэтому я тоже обожаю этот товар. Трудно найти качественный электротехнический продукт, не потратив слишком много денег. Тем не менее, этот продукт оказался самым популярным по разумной цене.Кроме того, тот факт, что он работает с множеством выключателей, означает, что вы можете свести к минимуму свой бюджет на этот пакет.

Что мне не нравится в дизайне, так это то, что он предназначен только для поверхностного монтажа. На самом деле я предпочитаю, чтобы мои выключатели были заподлицо со стеной для чистоты. Поскольку он не предназначен для этого приложения, я вынужден поставить неприглядную коробку, какой бы маленькой она ни была, у стены

Плюсы

  • Создано Siemens, признанным производителем электрического оборудования
  • 8-слотовая конструкция на 125 А идеально подходит для расширения и использования вне помещений
  • Водонепроницаемый бокс для дождя и снега
  • Маленький, ненавязчивый размер для настенного монтажа
  • Легкий, вес 13 фунтов, для крепления требуются только простые винты
  • Включает шины для установки и использования

Минусы

  • Монтаж только на поверхность, не предназначен для установки заподлицо со стеной

Если вам нужен выключатель в пристройке или шкаф, в котором можно спрятать эту панель, это отличное решение для небольших помещений. Его огромная ценность поразит вас.

8. Siemens E0816ML1125S Центр нагрузки

Если мне не нужен встраиваемый центр нагрузки для жилых помещений, Siemens E0816ML1125S станет отличным решением. Это 8-местный, 16-контурный и 125-амперный центр нагрузки, подходящий для большинства домашних приложений.

Мне нравится, как Сименс спроектировал крышку панели. Даже если она предназначена для установки на поверхность, чистый дизайн панельной двери делает ее презентабельной частью вашего дома. Если ваша электрическая схема не позволяет использовать верхний контур питания, вам просто нужно повернуть коробку на 180 градусов, и она будет работать нормально.

Может также использоваться как отдельная панель для служебных входных автоматов. Вам нужны только фиксирующие зажимы для обратной подачи главного прерывателя, если вам понадобится его разместить в положении ответвления. Любую доступную нейтральную линию также можно использовать для группировки вашего оборудования.

Я уверен в качестве этой панели выключателя. Поскольку он внесен в список UL, он полностью соответствует стандартам безопасности NEC и UL. Поскольку подобные устройства имеют дело с электричеством, необходимо выбирать надежный продукт.Этот демонстрирует свою способность эффективно защищать вашу безопасность.

Меня беспокоит только то, что в нем нет отдельной заземляющей планки. В то время как большинство опытных электриков, таких как я, знают, что вы должны иметь это при настройке этой вспомогательной панели, энтузиаст DIY может не иметь. Они должны, по крайней мере, включать инструкцию, чтобы покупатели были предупреждены перед установкой.

Плюсы

  • 8 мест, 16 цепей и центр нагрузки 125 А подходит для большинства домов
  • Чистый дизайн крышки панели, отлично подходит для поверхностного монтажа
  • Может использоваться как для верхнего, так и для нижнего контуров подачи
  • Совместимость с автоматическим выключателем служебного входа
  • Внесен в список UL и соответствует стандартам NEC

Минусы

  • Отдельная шина заземления для установки субпанели не включена

Если вам не нужны решения для скрытого монтажа, тогда высококачественный и сертифицированный Siemens E0816ML1125S - это панель выключателя для вашего дома. Его вместимость, функциональность и безопасность предлагают вам удобство в работе.

9. Square D производства Schneider Electric QO612L100RBCP

Электрическая панель Square D от Schneider Electric QO612L100RBCP для домашнего использования - отличный выбор для тех, кто хочет разместить свой выключатель на открытом воздухе. Его также можно эффективно использовать в качестве вспомогательной панели, если ваша основная плата выключателя уже заполнена.

Являясь вызывной панелью, она водонепроницаема и выдерживает дождь. Мне нравится, что он надежно построен, так что вероятность короткого замыкания равна нулю даже в суровых условиях.Он имеет 6 слотов, которые могут защитить до 12 цепей, что делает его идеальным для большинства небольших и средних домов. Емкости в 100 ампер более чем достаточно для большинства моих требований.

Панель предназначена для стандартных или тандемных выключателей QO. Имея сертификат ANSI, я чувствую себя в безопасности при установке этого центра нагрузки. Я знаю, что он выдержит суровые условия окружающей среды и не выйдет из строя при обычных домашних нагрузках.

Как потребитель я ожидаю от производителя хорошего обслуживания. На самом деле они впечатлили меня быстрой доставкой и отличным сервисом.Это многое говорит об их продуктах; очевидно, эта покупка превзошла мои ожидания. Я обязательно приду к ним снова, если мне понадобится еще одна панель для использования в будущем.

Однажды я также использовал ее в качестве вспомогательной панели для проекта пристройки дома, но мне пришлось купить заземляющий стержень PK3GTA-1 отдельно. Было бы неплохо, если бы они добавили его как часть пакета, но я думаю, не многие люди используют субпанели в своих домах.

Плюсы

  • Погодостойкая панель для наружного применения
  • 6 выключателей, защита до 12 цепей
  • Максимальный ток 100 ампер - более чем достаточно для большинства домашних приложений
  • Принимает стандартные или тандемные выключатели QO
  • Устройство высокого стандарта, соответствующее требованиям ANSI
  • Быстрая доставка и хорошее обслуживание

Минусы

  • Шина заземления PK3GTA-1 для установки на подпанели продается отдельно

Я рекомендую этот вариант панели, если вы хотите установить выключатель извне. Если у вас дом небольшого или среднего размера, то он идеально подойдет для ваших требований к электричеству.

10. Siemens P3030B1100CU Центр нагрузки

Siemens P3030B1100CU - одна из самых больших панелей выключателей для жилых помещений, доступных на рынке. Он предлагает поразительные 30 мест для 30 трасс. Мне это очень полезно, когда я работаю над большим домашним проектом с большим количеством комнат или если клиент хочет разместить дополнительную панель для своей мастерской с несколькими инструментами.

Он имеет медную центральную шину, что обеспечивает очень эффективную передачу энергии.Когда я использую его в качестве дополнительной панели, мне не нужно покупать дополнительную штангу заземления, так как она уже идет с двумя. Это делает его менее дорогим по сравнению с другими моделями, для которых штанга приобретается отдельно. Эти внешние компоненты, как и основной предмет, изготовлены из высококачественных материалов и избавляют от покупки аксессуаров.

Одна особенность, которая меня удивляет, заключается в том, что этот центр нагрузки может быть установлен в перевернутом виде для приложений с нижним питанием. В зависимости от ваших личных целей эта установка может принести пользу вашему дому и ресурсам.В частности, эта гибкость предотвращает отходы проводов, что является значительным улучшением по сравнению с другими панелями.

Шины заземления и нейтрали оснащены технологией Siemens Insta-Wire, что позволяет быстро и легко устанавливать выключатели. На центре нагрузки есть даже монтажные выступы, чтобы удерживать выключатели на месте, пока вы закрепляете их винтами. Все эти функции значительно ускоряют мою работу.

Хотя его емкость 100 А подходит для большинства домашних применений, она может быть довольно маленькой, если у вас 30 цепей.Просто убедитесь, что вы не перегружаете цепь - при необходимости установите основную панель большей емкости, а затем сделайте ее вспомогательной.

Плюсы

  • Огромная емкость на 30 слотов / 30 контуров
  • Энергоэффективная медная центральная шина
  • Инновация Siemens insta-wire значительно ускоряет установку выключателя
  • Монтажные петли удерживают выключатели на месте для фиксации
  • Можно установить вверх ногами для экономии проводников
  • Дополнительная шина заземления включена для установки на подпанели

Минусы

  • 100-амперная емкость может быть небольшой для 30 цепей

Это устройство идеально подходит для больших домов с несколькими комнатами. Если у вас есть цепи, требующие отдельных выключателей, вы должны это учитывать. Экономия труда и времени при настройке также является огромным преимуществом.

На что обращать внимание при покупке панелей автоматических выключателей

На рынке доступно множество торговых марок электрических панелей. Прежде чем принять какое-либо решение о покупке, вам следует учесть несколько факторов. Ниже я перечислю то, что вам следует учитывать. Если вы чего-то не понимаете, не стесняйтесь обращаться и спрашивать.

Размер и вместимость

Каждое электрическое и электронное устройство, которым вы владеете, потребляет несколько ампер. Если все ваши устройства превышают мощность вашей панели выключателя, она автоматически отключится, чтобы предотвратить перегрев и перегрузку. Чтобы этого избежать, вам следует оценить технику и оборудование, которые вы планируете иметь в своем доме.

Типичный дом с двумя спальнями потребует выключателя на 60 ампер. Тем не менее, я рекомендую вам иметь буфер, поэтому, если вы купите новую машину, например, электромобиль, вам не придется переделывать провода в доме.

Если вы не уверены в своих требованиях к нагрузке, я бы порекомендовал вам нанять электрика. Эти лицензированные профессионалы прошли обучение и имеют многолетний опыт, поэтому вы можете выбрать для себя лучшую панель, сочетающую в себе стоимость и емкость.

Размещение

Лучшая бытовая электрическая панель для вашего дома также будет зависеть от ее расположения. Существуют специальные конструкции как для поверхностного, так и для скрытого монтажа, а также для внутренних и наружных коробок.

Обычно домашние центры нагрузки размещаются в гараже, подвале или подсобном помещении. Их размещают на кухне за шкафом или шкафом для эстетики в небольших конструкциях. Если вы строите пристройку, мастерскую или сарай, панели также можно разместить снаружи.

Где бы вы ни собирались его установить, вам придется приобрести соответствующую коробку. Существуют блоки выключателей, предназначенные для установки на поверхности, поэтому их нельзя ставить заподлицо со стеной.Внутренние выключатели не рассчитаны на устойчивость к атмосферным воздействиям, поэтому вам нужно выбрать водонепроницаемый бокс, если вы запитываете открытую площадку.

Напряжение

Хотя большинство домов питается от 110 вольт, в некоторых случаях требуется более высокое напряжение. Независимо от того, есть ли у вас импортная машина или мощное устройство, вы должны проверить, рассчитаны ли ваши выключатели на этот уровень мощности.

Проведите инвентаризацию своей техники, прежде чем принимать какое-либо решение. Если у вас большое устройство, проверьте его руководство и посмотрите, какая мощность ему требуется.

Количество комнат и бытовая техника

Вы хотели бы иметь как минимум два автоматических выключателя на каждую секцию вашего дома. Таким образом, вам не придется отключать электричество в нескольких комнатах, если вы собираетесь заменить лампочку только в одной. Например, у вас есть кухня, столовая, гостиная, кабинет, гараж, офис и две спальни, вам понадобится как минимум 15 контуров. Это 8 слотов плюс еще 1 слот для главного выключателя.

Если у вас есть мощные машины, такие как центральная система отопления, вентиляции и кондиционирования, электрическая сушилка, электрическая плита и быстрое зарядное устройство для электромобилей, вам также понадобятся специальные выключатели для этих устройств.

Другие важные факторы, которые следует учитывать

Помимо ваших потребностей, вам также следует обратить внимание на качество и совместимость панелей, которые вы приобретете. Вот еще несколько вещей, на которые вы должны обратить внимание, чтобы выбрать лучший выключатель для дома.

Марка

Есть много брендов, но я обычно рекомендую покупать у известных компаний. Подобно Siemens, Schneider Electric, Leviton, Murray и GE, эти производители годами производят автоматические выключатели, центры нагрузки и другие электрические компоненты.

Сертификаты

Важно учитывать, что панель должна быть сертифицирована для местного использования. Я помню, как отправил ломающий банк другу в Канаду, только чтобы узнать, что его использование незаконно, потому что регулирующий орган не тестировал эту модель раньше.

Проверьте наличие сертификатов качества, например, перечисленных в ANSI или UL. Это авторитетные органы, регулирующие качество и безопасность этих устройств. Они должны соответствовать строгим стандартам, прежде чем смогут получить от них маркировку.

Маркировка

Маркировка - один из наиболее часто упускаемых из виду элементов при построении электрической цепи. Я настоятельно рекомендую вам сделать две копии схемы схемы - одну, которая будет прикреплена к вашей панели, а другую вы можете сохранить в своих файлах.

Потеря этого схемного плана может иметь катастрофические последствия. Если вы не знаете, какой выключатель ведет к какой части вашего дома, возможно, вам придется отключить весь блок автоматических выключателей на всякий случай. Если у вас возникла проблема в какой-либо комнате, наклейка позволит вам узнать, какой выключатель следует немедленно выключить.

Что такое панель автоматического выключателя? Кто это для?

Панель автоматического выключателя - это центральная точка распределения электроэнергии в вашем доме. Электроэнергия в вашем доме будет поступать из ближайшего водопровода. Вместо того, чтобы идти прямо ко всем вашим розеткам, электроэнергия электрической компании будет проходить через центральный щит, который затем будет распределяться по всем комнатам в вашем доме.

Представьте себе удлинитель с кнопкой аварийного сброса. Он подключается к розетке, и вы подключаете к ней свои устройства.Если где-то в цепи произошло короткое замыкание, удлинитель автоматически отключится, чтобы защитить подключенные к розетке приборы.

Панель автоматического выключателя работает по тому же принципу - в каждой комнате или цепи будет свой выключатель. В случае короткого замыкания выключатель автоматически сработает в соответствующей области. Это защитит ваш дом от перегрева и возгорания.

Как работает автоматический выключатель?

Если в цепь загружено слишком много приборов, система электропроводки начнет нагреваться.Вместо того, чтобы позволить вашей цепи или машинам поглощать это тепло, что может привести к расплавлению проводов и потенциальному возгоранию, вместо этого сработает автоматический выключатель. Это отключит электричество в секции, где происходит перегрев, и предотвратит аварию.

В корпусе автоматического выключателя припой. Электрический ток через защищенную цепь будет проходить через этот припой перед тем, как распределяться по розеткам. Если цепь перегревается, припой расплавляется первым, тем самым размыкая прерыватель и отключая питание.После того, как припой остынет, вы можете сбросить схему, чтобы использовать ее снова.

Если вышеупомянутое случилось с вами, вы должны сначала оценить, что вызвало отключение электроэнергии. Возможно, проблема связана с проводкой или устройством. Я советую вам вызвать квалифицированного электрика, чтобы он проверил вашу систему на безопасность.

Какие бывают типы панелей автоматических выключателей?

Существует четыре основных типа блоков выключателей. Они зависят от места их установки и установки.

Этот тип выключателя обычно вешается на стену. Обычно это размещается в областях, которые обычно не используются ежедневно или не являются жилыми помещениями. Такие помещения, как подвал, гараж, кладовая и подсобное помещение, обычно имеют центр нагрузки, устанавливаемый на поверхность.

Панели выключателя с заглубленными в стены коробками монтируются заподлицо. У стены видна только панельная дверь. Это предпочтительный метод установки для небольших или жилых помещений. Например, если ваша панель находится на кухне, вам нужно, чтобы она была установлена ​​заподлицо, чтобы в этой области не было неуклюжих коробок.

Если вы также планируете разместить центр нагрузки в шкафу или шкафу, желательно установить центр нагрузки заподлицо, чтобы у вас было место в самом шкафу.

Я обычно устанавливаю блоки выключателей внутри дома. Это сделано для того, чтобы только люди в строении имели доступ к этой жизненно важной части вашего дома. Это также более удобно, потому что у вас будет более быстрый доступ к внутренней панели в случае возникновения чрезвычайной ситуации. Это особенно актуально в ненастную погоду, когда вы не хотите, чтобы ваша мощность была сброшена под проливным дождем.

Бывают случаи, когда у вас нет другого выбора, кроме как использовать набор внешних выключателей. Эти коробки водонепроницаемы и рассчитаны на защиту от непогоды. Они были разработаны для мест, где требуется автономное питание, таких как внешние насосы, гидромассажные ванны и надворные постройки. Учитывая ограниченное пространство, вызывная панель была бы идеальным решением.

Зачем вам электрическая панель?

Самым большим преимуществом наличия электрической панели является безопасность. Зная, откуда поступает вся электроэнергия в вашем доме, тогда, если вы когда-нибудь столкнетесь с проблемой, вы будете знать, куда обращаться, чтобы ее решить.

Закон также требует, чтобы все конструкции имели панели. Это связано с тем, что это также влияет на общественную безопасность, поскольку неправильно установленные электрические системы могут стать причиной пожара.

Кроме того, наличие одного или двух автоматических выключателей для каждой отдельной секции вашего дома сделает работу с электрическими системами более удобной. Например, если вам нужно заменить лампочку, вам не нужно выключать весь дом - просто выключите правильный выключатель, и все готово.

Часто задаваемые вопросы

Здесь я отвечу на самые частые вопросы, которые мне задают мои друзья и клиенты. Я надеюсь, что смогу помочь вам принять правильное решение, какую панель выбрать.

Какие бренды автоматических выключателей пользуются наибольшим доверием?

На рынке доступно несколько брендов, но я бы сказал, что Siemens и Square D от Schneider Electric являются самыми популярными среди панелей, которые я сегодня рассмотрел.Эти компании представлены во всем мире и годами производят панели и другие компоненты электрических цепей.

Нужен ли мне сервис на 100 или 200 ампер?

В большинстве домашних проектов, над которыми я работал, электрическая панель на 200 А слишком велика для конструкции. 100 ампер более чем достаточно для удовлетворения потребностей типичной семьи. Если у вас нет мастерской с несколькими тяжелыми механизмами или у вас огромный дом с 10 или более секциями, тогда вам не понадобится панель на 200 ампер.

Как установить и использовать панели автоматического выключателя?

Панели автоматических выключателей

должны быть установлены в соответствии с электрическим планом вашего здания. Как правило, для установки новой панели выключателя в вашем доме требуется лицензированный электрик. Размер панели выключателя должен соответствовать количеству электрических цепей в вашем доме.

С другой стороны, использование панели автоматического выключателя - несложная операция. Вам просто нужно установить все переключатели, которые вы используете, в положение «включено», и все готово.Если какой-либо из ваших выключателей сработает, откройте дверцу панели и проверьте, какой это был выключатель. Попробуйте сбросить его, чтобы увидеть, не сработает ли он снова. Если это так, обратитесь к лицензированному электрику для вашей безопасности.

Где я могу купить панели автоматических выключателей?

В вашем магазине бытовой техники и электротехники должны быть эти устройства на складе. Также в магазине должны быть специалисты, чтобы они могли ответить на ваши вопросы.

Если вы хотите проверить в Интернете, поищите лучшие обзоры панели выключателей.Обычно они связывают товары, которые они рассматривают, поэтому, если вам нравится конкретная марка или модель, вы просто переходите по ссылке и приобретаете ее непосредственно в Интернете.

Какой автобус выбрать: медный или алюминиевый?

Шина выключателя - это то место, где проходит весь ток в вашем доме, прежде чем он распределяется. По этой причине у вас должна быть надежная коробка, которая прослужит вам долгие годы.

Вы увидите два доступных материала для коробки автоматического выключателя - алюминий и медь.Хотя алюминий может быть более доступным по цене, чем медь, он также менее эффективен, чем последняя.

Медь более проводящая, чем алюминий. Он на 63% эффективнее алюминия, поэтому вы можете использовать меньше материала, получая при этом больше энергии через систему. Он также более твердый и не подвержен повреждениям, что делает его более долговечным, чем альтернативный вариант. Наконец, медь не расширяется и не сжимается так сильно, как алюминий. Это снижает нагрев системы и является гораздо более безопасным решением.

По этой причине я определенно рекомендую приобрести медную шину для домашней электрической панели.

Заключение

Для вашего дома я бы порекомендовал только лучшую панель автоматического выключателя, которая соответствует вашим потребностям. Не существует универсального решения для электрических панелей. Каждая структура и семейство имеют свои собственные требования, поэтому я настоятельно рекомендую вам проконсультироваться с лицензированным электриком, прежде чем вносить какие-либо изменения.

Также правильно, что вы обращаетесь к сторонним источникам информации, таким как эта статья, чтобы получить второе мнение по совету электрика.Чем больше вы знаете, тем больше вы можете справиться с проблемами, с которыми вы можете столкнуться в своем доме.

Основы обслуживания электрооборудования для домовладельцев

Возможно, вы знаете это как металлическую панель, расположенную в отдаленной части вашего дома, о которой вы редко задумываетесь. Тогда, возможно, на кухне отключилось электричество из-за того, что вы включили блендер. Нажатие кнопки сброса на розетке GFCI на столешнице не решает проблему. Внезапно он вам нужен: щит электрического обслуживания.

Домовладельцы могут посещать свои электрические щиты обслуживания не чаще одного раза в год.Для старых домов со стареющими электрическими системами это может стать обычным явлением. Для более новых домов, возможно, никогда не будет необходимости посещать его.

Понимание основ электрооборудования вашего дома обеспечит безопасность, а также хорошее освещение и подачу энергии в вашем доме. Вы даже сэкономите деньги, поскольку эксплуатация электрической сервисной панели имеет решающее значение при любом ремонте электрооборудования, от замены розетки до проводки всего помещения для ремонта.

Что такое сервисная электрическая панель?

Электрическая сервисная панель - это соединение между внешними проводами, идущими с улицы, и внутренними проводами электрической системы вашего дома.Сервисная панель - это центральная точка распределения, которая соединяет сервисный провод или сервисную линию - основной провод, идущий извне в дом - с выходными проводами, которые отделяются и обслуживают различные части дома. Эти выходные провода называются цепями ответвления или цепями ответвлений.

В односемейных домах электрическая панель принадлежит владельцу здания, а не электрической компании. Таким образом, владелец несет ответственность за все вопросы, связанные с сервисным электрощитом.

Сервисные панели и блоки предохранителей автоматических выключателей

Щиты электрооборудования имеют разные названия: блок предохранителей, щит предохранителей, щит выключателя. Сегодня в большинстве домов есть то, что официально называется служебной электрической панелью , или просто служебной панелью. Панель автоматического выключателя не совсем то же самое, что и блок предохранителей, потому что она имеет механические выключатели с тумблером, а не предохранители, но она выполняет ту же функцию. Старые предохранители ввинчиваются или вынимаются, в отличие от рокерского метода установки и снятия автоматических выключателей.

Вся мощность вашего дома сосредоточена на сервисной панели. Электрическая сервисная панель обеспечивает дом мощностью 100, 200 или более ампер. Дома, построенные между 1950 и 1965 годами, могут иметь эти 60-амперные блоки предохранителей, часто с четырьмя предохранителями. Электроэнергия поступает в дом от точки подключения, подключается к клеммам на сервисной панели и разделяется на отдельные цепи по всему дому.

Где найти электрическую сервисную панель

По своей природе основная служебная панель обычно находится вдали от основной домашней деятельности.Вероятные места:

  • Гараж
  • Подвал
  • Прихожая, ведущая в гараж или на улицу
  • Кладовая, примыкающая к кухне
  • Шкаф

Сервисная панель может быть найдена на внешней части внешней стены, что не является типичным, особенно в случае старых блоков предохранителей.

Один из способов найти свою электрическую сервисную панель - сначала выйти на улицу и найти место для сервисного обслуживания и сервисную головку на своей крыше. Панель обслуживания должна быть прямо под одним из этажей дома.Для подземных линий электропередач, как правило, линия начинается на улице и соединяется с домом рядом с фасадом или боковой стороной дома.

Компоненты электрической панели обслуживания

  • Наружная панель открывающаяся дверца
  • Защитная крышка с полостями для автоматических выключателей
  • Наконечники и толстые провода, которые идут вверх и подключаются к служебной линии
  • Автоматические выключатели
  • Открытые или закрытые пространства для дополнительных автоматических выключателей (опция)
  • Набор проводов, идущих от выключателей к цепям, обслуживающим участки дома

Меры безопасности при обслуживании электрооборудования

Когда внешняя дверца сервисной панели закрыта, к сервисной панели можно безопасно прикасаться в нормальных условиях.Когда внешняя дверца открыта и выключатели автоматических выключателей обнажены, панель все еще безопасна для прикосновения в нормальных условиях.

Опасно работать на открытой электрической сервисной панели со снятой дверцей и передней защитной крышкой. В отличие от удара от розетки, который может быть или не быть смертельным, удар от сервисных наконечников наверняка будет смертельным или серьезно повредит вам. В сервисной панели два черных толстых провода входят в панель сверху коробки.Это концы служебных проводов, которые входят в ваш дом снаружи. Не прикасайтесь к этим проводам или к чему-либо, к чему они прикасаются.

Если эта защитная крышка снята, отключение главного выключателя цепи на панели не обязательно защитит вас. Главный выключатель отключает питание всех ответвленных цепей дома, но не отключает питание, поступающее на панель на линиях коммунального обслуживания или на наконечники, к которым они подключены.

Хотя часто достаточно легко быть осторожным с областями на сервисной панели, которых касаются ваши руки, особенно осторожно относитесь к инструментам, которые вы держите в руках.Отсоединенная сервисная панель, отвертки, кусачки, устройства для зачистки проводов, плоскогубцы и многое другое - это предметы, которые потенциально могут коснуться частей сервисных проводов и передать вам электрический шок.

Установка дополнительных автоматических выключателей

Вы можете добавить больше цепей и автоматических выключателей внутри коробки электрического обслуживания, если есть места. Во многих случаях на служебной панели будут свободные места. Некоторые старые дома могли полностью заполнить свои пространства.В этом случае электрик может установить новый, более крупный шкаф сервисного щита.

Как правило, вы можете определить, есть ли еще места, посмотрев на металлические отверстия на самой панели. Любое невыделенное пространство должно быть доступно для установки другого автоматического выключателя.

Ремонт и модернизация электрических панелей своими руками

Домовладельцам разрешено работать с сервисной панелью, но многие предпочитают избегать этого из соображений безопасности. Большинство домовладельцев имеют опыт открытия только внешней дверцы электрической панели, чтобы включить отключенный автоматический выключатель.

Поскольку вы являетесь владельцем служебной панели, вам разрешается работать над ее внутренней частью для любого вида работ. Наиболее частое действие по снятию и замене автоматического выключателя.

Многие опытные электрики-мастера по-прежнему предпочитают вызывать электрика, когда дело доходит до любой работы, связанной со снятием защитной передней крышки.

Главная электрическая панель и вспомогательные панели

Руководство по тому, как ваш дом получает и распределяет электрический ток между лампами, розетками и приборами.

Задумывались ли вы, как электричество доставляется в ваш дом и проходит через него? Понимание того, как работает электрическая система дома, может иметь большое значение для того, чтобы вы могли легко и безопасно решать проблемы с электричеством, когда они возникают.

Следующая информация расскажет, как работает электрическая система дома.

Электрооборудование в вашем доме

Электросистема вашего дома начинается с электросети, которая передает электроэнергию в ваш дом по воздушным линиям электропередач от опоры или под землей по подземным трубам, называемым «трубопроводом».”

Электроэнергетика поставляет электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели. Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

В том месте, где подается электричество в ваш дом, вы обычно найдете электросчетчик и главную сервисную панель, как показано на иллюстрации выше и фото ниже. Электросчетчик установлен на главной электрической панели. Отсюда мощность распределяется по субпанелям и цепям по всему дому. Как только электричество выходит за пределы вашего счетчика, оно распределяется по свету, розеткам и приборам по всему дому по нескольким различным электрическим цепям.Christian Delbert / Shutterstock.com

Здесь мы рассмотрим центры нагрузки - распределительный центр или главную панель и меньшие субпанели, используемые для подключения и управления различными электрическими цепями.

Главная электрическая панель

Основные панели бывают разных размеров и конфигураций. Панель может быть установлена ​​снаружи дома отдельно от электросчетчика или в сочетании с ним, либо на внутренней стене за счетчиком.

Современная главная панель принимает три входящих электрических служебных провода и направляет меньшие кабели и провода к субпанелям и цепям по всему дому.

За автоматическими выключателями главной панели питание подается через заряженные шины (две шины, на которые закрепляются автоматические выключатели). НЕ ПРИКАСАЙТЕСЬ! Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

Линии питания подключаются к двум верхним проушинам держателя счетчика. Когда счетчик установлен, главные автоматические выключатели отбирают электроэнергию от двух нижних наконечников, замыкая цепь. Главные выключатели подают электричество на две шины, которые, в свою очередь, передают его вторичным выключателям.

В целях безопасности все цепи должны быть заземлены: непрерывный провод (часто сплошная медь) должен проходить от нейтрального разъема внутри панели к земле, такой как водопроводная труба или металлический стержень, вбитый непосредственно в землю. В отличие от горячих шин, нейтральная шина не имеет устройства защиты от перегрузки по току, поэтому она может постоянно поддерживать 0 вольт.

Автоматические выключатели и предохранители

Главная панель также включает в себя механическое устройство определенного типа для отключения электрических цепей дома от поступающей энергии.В большинстве современных систем это устройство представляет собой автоматический выключатель или просто «выключатель». Автоматический выключатель - это выключатель, который может отключаться вручную или автоматически отключаться из-за сбоя в электрической системе - обычно из-за перегрузки, которая может вызвать нагрев проводов или даже возгорание. Главная электрическая панель содержит автоматические выключатели первичной цепи и отдельные выключатели. . Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

В других типах разъединителей используются рычаги и предохранители - вы нажимаете на рычаг или вытаскиваете блок предохранителей, чтобы отключить питание электрических цепей дома.

Максимальный ток, который сервисная панель может выдавать за один раз, отмечен на главном выключателе. Для большинства домов сети 100 А достаточно, чтобы удовлетворить все потребности в электричестве; тем не менее, многие строители новостроек теперь устанавливают службы на 150 или 200 ампер, чтобы обеспечить достаточную емкость. Электрические сервисные панели, рассчитанные на 60 ампер или ниже, не соответствуют современным требованиям.

Каждый автоматический выключатель рассчитан на тип провода и нагрузку, необходимую для его цепи. Наиболее типичные мощности для цепей освещения и розеток - 20 и 15 ампер.Стандартные выключатели для цепей на 120 В занимают один слот.

Выключатели для цепей на 240 В занимают два слота. Хотя типичный отбойный молоток 220 в два раза толще, чем стандартный отбойный молоток, некоторые производители делают сверхтонкие отбойные молотки, которые занимают лишь половину площади стандартных отбойных устройств. Автоматические выключатели большой мощности используются для электроприборов, таких как духовки, водонагреватели, сушилки для одежды и кондиционеры, которые потребляют много энергии.

Субпанели и ответвительные цепи

Выключатели большего размера могут также подключаться к вторичным панелям, называемым субпанелями.Субпанели имеют собственный набор автоматических выключателей и питают определенные устройства или участки дома. Подпанели часто располагаются в другой части дома. Вы можете, например, найти такой рядом с кондиционером в вашем доме.

Ответвительные цепи типичного дома © Дон Вандерворт, HomeTips

Цепи, по которым электричество доставляется в различные части дома, называются параллельными цепями. Ответвительные цепи берут начало в сервисной распределительной панели - главной или вспомогательной панели.

Для более глубокого погружения в электрические панели см. Электрические сервисные панели и автоматические выключатели: как они выполняют свою работу.

Для получения информации о проводке см. Домашняя электрическая проводка.

Наружные цепи

Электрические розетки на открытом воздухе, кухне и в ванной комнате должны быть защищены специальным прерывателем цепи замыкания на землю (GFCI) для защиты от поражения электрическим током. Поскольку он очень чувствителен к любому короткому замыканию, этот тип прерывателя может нуждаться в более частой переустановке, чем стандартные прерыватели, и его следует периодически проверять.Стандартная розетка

(слева) и розетка GFCI (справа) © Дон Вандерворт, HomeTips

Если в домашней электрической цепи подается питание только на несколько наружных розеток, вы можете защитить эти розетки, установив специальные розетки GFCI. Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором других статей более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

All About Electrical Service Panel

Вы включаете микроволновую печь, включаете выключатель, и питание отключается. Не имея представления о том, что только что произошло, вы вызываете электрика, чтобы он устранил проблему. А позже вы поймете, что могли бы сделать это самостоятельно, если бы вы знали основы обслуживания электрической панели вашего дома.

Знание того, как исправить мелкие проблемы с электричеством, может сэкономить вам немного денег, но, что наиболее важно, ваши навыки могут пригодиться в случае чрезвычайной ситуации. Итак, вот подробная статья, в которой объясняется все, что вам нужно знать о сервисной электрической панели.

Что такое сервисная электрическая панель?

Электрическая сервисная панель - это связующее звено между внешними проводами, идущими с улицы, и внутренними электрическими проводами электрической системы дома. Это центральная точка распределения, которая соединяет служебный провод с выходными проводами.

Где найти панель электрического обслуживания?

Домашняя электрическая панель обычно находится вдали от основной домашней деятельности. Эти места могут включать гараж, коридор, ведущий в гараж, подвал и кладовую.

Вы можете найти свою электрическую сервисную панель, найдя сервисный блок и сервисную головку на крыше. Обычно сервисная панель должна находиться прямо под одним из этажей дома. Если линии электропередач проложены под землей, они обычно начинаются на улице и подключаются к дому спереди или сбоку.

Типы электрических панелей

  1. Панель главного выключателя

    Панель главного выключателя контролирует электричество, которое поступает в разные комнаты вашего дома. Его можно использовать для отключения электричества в вашем доме, включая автоматический выключатель. Они классифицируются на основе количества цепей, с которыми они могут работать, и их силы тока.

  2. Блок предохранителей

    Они предназначены для предотвращения перегрузки цепи. Коробки предохранителей состоят из небольших предохранителей, которые можно вставить в электрическую панель.Предохранитель сработает при избыточном токе.

  3. Панель главной проушины

    В панелях основных проушин используются проушины, и в них проходят провода. Они имеют главный выключатель как отдельный выключатель на счетчике. Вы можете подключить главную панель с проушинами к выключателю на главной панели, где основная панель с проушинами работает как вспомогательная панель.

  4. Дополнительная панель

    Они идеально подходят для домов, где требуется несколько цепей в одном районе.Субпанели получают питание от главной панели по цепи. У них нет специальных разъединителей, и они позволяют регулировать распределение тока по дому.

  5. Автоматические переключатели

    Они подходят для цепей, в которых используется резервный генератор энергии. Он работает, передавая мощность генератора на электроэнергию через панель. Есть два типа переключателей резерва - ручные и автоматические.

Меры безопасности для электрической сервисной панели

  • В нормальных условиях можно безопасно прикасаться к сервисной панели, когда внешняя дверца панели закрыта.
  • Никогда не работайте с открытой электрической сервисной панелью, если дверца и передняя защитная крышка сняты. Если вы получите удар током от сервисного наконечника, он определенно будет фатальным. Не прикасайтесь к проводам, которые входят в панель, сверху коробки.
  • Было бы ошибкой думать, что отключение главного выключателя на панели и снятие защитной крышки обеспечат вашу безопасность. Главный выключатель отключает питание цепей домашней ветви. Однако он не отключает подачу питания на панель на линиях инженерных сетей.
  • Будьте осторожны не только с тем, каких областей сервисной панели касаетесь руками, но и с инструментами. Инструменты потенциально могут коснуться служебных проводов и передать вам электрический ток.

Как часто проверять электрическую сервисную панель?

Проверяйте электрическую панель и коробку автоматического выключателя один раз в год, чтобы убедиться, что меры безопасности работают должным образом. Это гарантирует, что выключатели будут держать вас в безопасности.

Необходимо проверить, нет ли ослабленных соединений, нагрева внутри панели или признаков старения.Определите признаки, которые могут привести к возгоранию электрического тока. Вызовите специалиста, чтобы проверить электрическую панель.

Никогда не идите на компромисс в отношении электробезопасности. Если вы хотите выполнить какие-либо работы, вызовите квалифицированного электрика.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Электросистем в доме: от старого к новому

Электричество легко принять как должное.Мы ожидаем, что он будет доступен круглосуточно и без выходных, и зависим от этого удивительного, невидимого движения электронов в бесчисленных повседневных делах. Важность электричества становится очевидной всякий раз, когда происходит отключение электричества, или когда неисправность вызывает электрический ток или пожар.

Старые дома особенно подвержены проблемам с электричеством. Во-первых, они почти всегда имеют недостаточную мощность, полагаясь на службу 60 или 100 ампер, а не на службу 200 ампер, которую сегодня используют многие новые дома. Другие распространенные проблемы включают незаземленные цепи, проводку с поврежденной или отсутствующей изоляцией, а также цепи, управляемые устаревшими предохранителями, а не современными автоматическими выключателями.

Хорошая новость заключается в том, что современные электрические компоненты разработаны, протестированы и сертифицированы для обеспечения безопасной, надежной и долговечной работы. Строительные инспекторы по всей стране полагаются на одни и те же строгие и подробные стандарты для электромонтажных работ в проектах нового строительства и реконструкции, предусмотренные Национальным электротехническим кодексом.

Понимание нескольких основных терминов, связанных с электричеством, полезно при оценке любого вида электромонтажных работ в жилых помещениях.

Основные электрические термины

Ток - это поток электричества через проводник (электрический провод или любой материал, по которому может течь ток).Тип тока, подаваемого вашей электросетью: переменного тока (AC). Но для небольшого количества устройств (таких как ноутбуки, беспроводные телефоны и низковольтные фонари) требуются подключаемые адаптеры, которые преобразуют переменный ток в постоянный ток (DC).

Электричество можно измерить несколькими способами. Мы используем ампер (ампер или ампер) для измерения силы тока (сродни объему воды, прокачиваемой по трубе). Электроснабжение дома часто описывается максимально доступным током в амперах (например, 200 ампер). .Напряжение - это мера электрического давления - мощность, которая «прокачивает» электричество по проводнику. Если вы умножите ампер на вольты, вы получите ватт, - мера электрической мощности, приложенной к цепи.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: В отличие от других аспектов строительства и реконструкции, электромонтажные работы могут привести к опасным для жизни травмам при неправильном обращении и установке. Это может привести к сильному удару электрическим током или возгоранию. Если вы не уверены в деталях проводки, обратитесь к лицензированному электрику для выполнения электромонтажных работ.

Электропроводка в жилых помещениях: основные элементы и принцип работы

Хороший способ понять, как работает электричество в вашем доме, - это проследить путь, по которому проходит ток, начиная с линий электропередач, которые проходят вдоль вашей улицы. Во многих домах линии электропередач входят в дом через служебную мачту, которая поднимается вверх с одной стороны дома. Но эта основная подача энергии также может проходить через подземный канал (полую трубу). Перед тем, как линии электропередач входят в дом, они проходят через коробку для счетчиков, где установлен электросчетчик для регистрации потребления энергии.Отсюда мы переходим к основным элементам, описанным ниже.

Главный сервисный щит

Эту большую металлическую коробку с откидной крышкой иногда называют коробкой выключателя или (в старых домах с цепями с предохранителями) коробкой предохранителей. Какое бы имя вы ни называли, это центр распределения всей электроэнергии, потребляемой в вашем доме. Там будет главный выключатель, который может отключить (или включить) всю мощность, поступающую от электросети, а также отдельные выключатели (автоматические выключатели; см. Ниже), которые управляют мощностью, поступающей на отдельные цепи.

Дополнительная панель

Некоторым домам требуются дополнительные сервисные панели (так называемые субпанели), которые распределяют электричество по группе цепей. Дополнительную панель можно установить в гаражной мастерской, домике у бассейна или во флигеле, где есть освещение и электрические розетки.

Электрический кабель

Электрический кабель, который сегодня используется в большинстве жилых помещений, часто называют кабелем Romex. Этот вид неметаллического (NM) кабеля имеет гибкую пластиковую оболочку, покрывающую несколько проводов.Калибр провода и другая информация будут напечатаны на внешней оболочке. Оболочка также может иметь цветовую маркировку для дальнейшего облегчения определения калибра и использования проволоки.

Кабель

Romex, используемый в цепях освещения (белая оболочка), будет иметь обозначение NM 14-2; этот маломерный кабель подходит для цепей на 15 ампер. Кабель НМ 12-2 (желтая оболочка) применяется для розеток и цепей на 20 ампер. С любым типом Romex вы можете ожидать найти три провода внутри оболочки: оголенный провод заземления, провод, заключенный в белую изоляцию, предназначенный для использования в качестве нейтрального провода в цепи, и провод с черной изоляцией, который обычно является проводом. горячий провод.

Электрический кабель для крупных бытовых приборов (сушилки для одежды, электрические плиты, системы отопления и охлаждения) имеет различные обозначения, которые соответствуют большему сечению проводов, дополнительным проводам и специальным применениям, таким как пригодность для подземного захоронения.

В старых домах почти наверняка будет кабель в металлической оболочке, обычно называемый кабелем BX. С кабелем BX труднее работать, чем с кабелем в пластиковой оболочке, особенно когда вам нужно протянуть проводку через отверстия в балках или шпильках.Вот почему с годами его использование уменьшилось. Это все еще может быть хорошим вариантом при прокладке электрического кабеля в незащищенных местах (например, у стены подвала), где использование кабеля в пластиковой оболочке запрещено правилами.

Трубопровод

Электрические нормы и правила позволяют использовать кабель «BX» в металлической оболочке в некоторых открытых местах. Но сегодня более распространено установка полых труб (кабелепроводов) в этих приложениях и прокладка электрического провода внутри трубки от одной точки соединения к другой.Электропровод может быть изготовлен из стали или пластика ПВХ и включает в себя широкий спектр фитингов для подключения к сервисным панелям и монтажным коробкам.

Автоматические выключатели

Ваша сервисная панель будет содержать серию переключателей, которые управляют различными электрическими нагрузками, используемыми по всему дому. В доме среднего размера, вероятно, будет как минимум несколько цепей освещения, несколько цепей розеток (или розеток), а также цепи, которые управляют основными приборами, такими как печь, сушилка для одежды, водонагреватель и т. Д.

Все автоматические выключатели можно включить вручную на сервисной панели, если вам нужно отключить электрическую цепь, над которой работают. Но эти устройства также предназначены для автоматического отключения (срабатывания) при обнаружении потенциальной угрозы безопасности. Стандартные автоматические выключатели срабатывают в ответ на чрезмерное потребление тока, которое может повредить проводку и вызвать опасность пожара из-за перегрева.

Автоматический выключатель, обозначенный как GFCI (прерыватель цепи замыкания на землю), также автоматически срабатывает при обнаружении утечки тока (угроза безопасности, которая может возникнуть при намокании электрических проводов).Выключатель, обозначенный как прерыватель цепи дугового замыкания (AFCI), сработает в ответ на перегрузку и искры.

ПРИМЕЧАНИЕ: Начиная с 1960-х годов, блоки предохранителей были заменены электрическими системами, управляемыми автоматическими выключателями. Важно как можно скорее заменить старый блок предохранителей автоматическим выключателем - не только для соответствия нормам, но также для безопасности и удобства.

Требования Кодекса бытовой электротехники

Требования электрического кодекса оговаривают, где используются различные типы выключателей.Например, цепи розеток в ванных комнатах, кухнях, гаражах, подвалах и других влажных (или потенциально влажных) местах нуждаются в защите от GFCI. Строительные нормы и правила во многих областях теперь требуют выключатели AFCI для других бытовых цепей, потому что их схемы обнаружения искры могут защитить от электрических пожаров.

Автоматические выключатели, питающие розетки, рассчитаны на 15 или 20 ампер; это означает, что они автоматически отключатся, если ток превышает эти значения. Цепи освещения управляются автоматическими выключателями на 15 ампер.Ваша сервисная панель также будет содержать ограниченное количество более крупных «двухполюсных» выключателей с более высоким номинальным током для больших приборов, таких как печи и сушилки для одежды.

Освещение

Сегодня лампы накаливания, на которых мы выросли, в значительной степени были заменены люминесцентным и светодиодным (светодиодным) освещением. Легко понять почему. Лампы накаливания не могут сравниться по эффективности с люминесцентными и светодиодными лампами. Более того, лампы накаливания не работают так долго; они перегорят и потребуют замены, пока продолжают работать люминесцентные или светодиодные лампы.Трудно игнорировать преимущества экономии денег на счетах за электричество и помощи в сохранении окружающей среды за счет энергосбережения.

Реконструкция старого дома обязательно потребует улучшения освещения. Следующие советы могут оказаться полезными при выполнении этих обновлений. По возможности начните с использования светодиодных ламп. При установке новых встраиваемых (также называемых банок) светильников в потолок под чердачным помещением обязательно используйте светильники с рейтингом IC (изоляционный контакт), чтобы изоляция чердака могла быть установлена ​​в непосредственном контакте с приспособлением.

Кроме того, обеспечьте герметичность вокруг светильников на чердаке, чтобы предотвратить потерю теплого воздуха из жилого помещения зимой. Включите диммеры в план освещения. Возможность регулировать степень освещенности (особенно в потолочных светильниках) - простой и эффективный способ изменить атмосферу жилого пространства.

Дымовая сигнализация и сигнализация C0

В новых домах должно быть установлено этих предохранительных устройств, в старых домах они также должны быть установлены. Оба сигнала тревоги громко звучат при обнаружении дыма или угарного газа.На каждом этаже дома должен быть детектор CO (угарного газа).

В каждой спальне должна быть дымовая сигнализация; Также рекомендуется установить дымовую пожарную сигнализацию вне спальной зоны. Если вы хотите добавить эту защиту в свой дом, возможно, имеет смысл купить сигнальные устройства, сочетающие обе функции. И хотя эти будильники могут быть проводными, большинство домовладельцев предпочитают экономить время, устанавливая устройства с батарейным питанием. Когда батареи разряжаются, устройство автоматически подает звуковой сигнал, указывая на то, что пора заменить батареи.

Резервный источник питания

Перебои в подаче электроэнергии - это реальность для многих домовладельцев. В районах, где вероятны длительные перебои в работе, многие домовладельцы устанавливают системы резервного питания. Наиболее распространенная форма резервного питания - это домашний генератор, который может питать устройства напрямую или через передаточный переключатель, подключенный к главной сервисной панели вашего дома.

Генераторы

Правило с генераторами состоит в том, что чем больше мощность, тем больше денег. Небольшие портативные генераторы (производящие до 2000 Вт электроэнергии; цены начинаются от 300 долларов) могут питать холодильник, ноутбук, зарядное устройство для телефона и домашнее освещение.

Мобильные устройства большего размера (от 1000 долл. США и мощностью до 7500 Вт) могут подавать электроэнергию непосредственно на вашу сервисную панель через переключатель. Эти блоки могут поддерживать работу основных проводных устройств (водяной насос, печь, кондиционер), а также обеспечивать питание лампами и приборами, если все не включено одновременно.

Самый большой тип генератора - это стационарный блок (также известный как резервный генератор), который устанавливается на платформе вне дома. При ценах от 5000 долларов США эти генераторы постоянно подключены к главной сервисной панели и включают схему, которая автоматически включает генератор при обнаружении отключения электроэнергии.

ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: Небольшие генераторы обычно работают на бензине. Более крупные модели обычно работают на природном газе или пропане. Все модели производят окись углерода и другие опасные выбросы. Запрещается использовать переносные генераторы в помещении, а все топливо следует хранить в безопасном и надежном месте.

Фотоэлектрические системы

Использование солнечной энергии для производства электроэнергии - отличный способ сократить расходы на коммунальные услуги и одновременно помочь спасти планету. Чтобы еще больше подсластить сделку, государственные стимулы для возобновляемых источников энергии могут помочь домовладельцам компенсировать стоимость фотоэлектрической системы.Чтобы узнать, какие стимулы применяются в вашем районе, посетите Базу данных государственных стимулов для возобновляемых источников энергии.

Если солнечная ориентация благоприятна, фотоэлектрические панели могут быть установлены на крыше здания или на наземном массиве. Электроэнергия, вырабатываемая фотоэлектрической системой, может использоваться несколькими способами. Он может подключаться к вашей основной сервисной панели для обеспечения бытового электричества. Если ваша фотоэлектрическая система вырабатывает больше энергии, чем вы можете потребить, эта избыточная электроэнергия подается в вашу электрическую сеть.В штатах с законами об измерении нетто ваша электроэнергетическая компания должна платить вам за эту избыточную мощность.

Последний вариант для вашей фотоэлектрической системы - хранить солнечную электроэнергию в резервной батарее. Это позволяет использовать солнечную электроэнергию после захода солнца. Комбинируя фотоэлектрическую систему с резервным аккумулятором, вы можете поддерживать электроснабжение при отключении электроэнергии - это альтернатива резервному питанию от генератора.

Общие электрические проблемы

Устаревшие системы

Есть веские причины сделать модернизацию электрооборудования главным приоритетом при ремонте старого дома.Опасность поражения электрическим током и возгорания возможна при использовании старой проводки с отсутствующей или поврежденной изоляцией. Двухконтактные розетки представляют опасность поражения электрическим током или поражения электрическим током из-за отсутствия защиты от заземления. Блок предохранителей не обеспечивает такой же уровень защиты, как современные автоматические выключатели.

Ошибки ремоделирования

При оценке любого старого дома разумно обратить внимание на установленные присяжные электромонтажные работы, выполненные более ранним владельцем. Многие из этих ошибок очевидны - например, розетки в цокольном этаже без заглушек или кабель Romex, торчащий из стены.Но есть и другие небезопасные модификации, которые может определить только опытный электрик или строительный инспектор. Если вы новый владелец старого дома, будет разумным нанять профессионала, который тщательно обследует вашу электрическую систему.

Перегруженные контуры

Слишком много устройств, подключенных к одной цепи, может привести к перегреву проводки, а также к повреждению устройств в цепи. Иногда эту проблему может решить обновление до службы с более мощным усилителем. В других случаях может просто потребоваться добавить больше цепей и установить новые розетки.

Скачки напряжения

Ваша электрическая система может иногда получать высоковольтные удары в электросети, вызванные ударами молнии или неисправностью в электросети. Чтобы этот тип скачка напряжения не повредил электронные устройства, такие как компьютеры и мониторы, вы можете установить ограничитель перенапряжения на весь дом.

Электропроводка блока выключателей - блоки выключателей 101

Фото: familyhandyman.com

В вашем доме - фактически в каждом доме - источник электропитания принимает непритязательную форму.Скрытый невзрачной металлической дверцей блок выключателя не выглядит очень впечатляющим, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор. Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные электроприборы по всему дому.

Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения.Так и должно быть. Домовладельцам следует держаться подальше от электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи - просто рассказать немного больше обо всех этих загадочных проводах и переключателях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Двухполюсный сервисный разъединитель

В верхней части блока выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт. Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме был бы прерван, и ваша посудомоечная машина внезапно перестала бы работать.Поверните переключатель в другую сторону, и ваша посудомоечная машина - не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне - вернется к жизни.

«Горячие автобусы»

От главного выключателя каждая из двух горячих линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус. Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.

Нейтральная шина

Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как он выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.

Фото: familyhandyman.com

Автоматические выключатели

Автоматические выключатели охватывают горячие шины, и в случае перегрузки - например, из-за слишком большого количества работающих одновременно устройств - затронутая цепь отключается и автоматически отключает электрический ток. Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов).Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.

Существует два основных типа автоматических выключателей:

  • Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть на 15 или 20 ампер.
  • Двухполюсный: Обрабатывая 240 В с номинальной силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.

Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.

Подключение выключателя должно соответствовать его силе тока. Провод 12-го калибра подходит для выключателей на 15–20 ампер; Провод 8-го калибра подходит к двухполюсным выключателям на 40 или 60 ампер.

Заземление

В лабиринте проводов, проложенных в коробке выключателя, есть еще один, о котором следует помнить: заземляющий провод. Обычно это неизолированный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
