Как сделать отопление на даче своими руками, схема монтажа

Для многих дача является любимым местом отдыха, где можно хотя бы на время избавиться от шума и городской суеты. Для других – местом постоянного проживания, в том числе и зимой. Но под словом дача могут подразумеваться самые разные понятия – это может быть небольшой домик в садоводческом товариществе, загородный дом в коттеджном поселке или частный дом в деревне. В зависимости от того, что считать дачей, от ее расположения и имеющихся там условий проживания надо принимать решение, как делать отопление на даче своими руками.

Дачный дом с отоплением станет прекрасным местом отдыха зимой

• В первую очередь надо сделать выбор типа отопления
• Небольшой дачный домик
• Двухэтажная дача площадью до 150 кв.м
• Дача — загородный дом
• Какой может быть система отопления для дачи

В первую очередь надо сделать выбор типа отопления

Прежде, чем решать, каким быть отоплению на даче, своими руками его делать или пригласить кого-то со стороны, надо определиться, что оно будет собой представлять.

Здесь возможны несколько различных ситуаций, количество их может быть достаточно большим, но попробуем рассмотреть некоторые из них.

Небольшой дачный домик

Дачный домик расположен в садоводческом товариществе, представляет собой небольшое одноэтажное  сооружение и используется для проживания исключительно в летнее время. В этом случае надо делать простое отопление дачи своими руками, оно может понадобиться лишь в некоторых случаях осенью или весной при достаточно серьезном похолодании.

Стоит подумать, как сделать в этом случае электрическое отопление дачи, своими руками оно может быть выполнено достаточно просто, а в связи с тем, что использоваться оно будет редко, то затраты на него не должны быть слишком обременительны.

Или применить для обогрева конвекционные печи, такие как Буллерьяна, Бренара или Бутакова. Они могут работать длительное время, одна загрузка твердого топлива обеспечит обогрев  на продолжительный срок. Учитывая возможные перебои с электроэнергией, последний вариант кажется более предпочтительным.

Котел Буллерьяна

Двухэтажная дача площадью до 150 кв.м

Дача располагается на территории садоводческого товарищества, представляет собой двухэтажный дом площадью до ста пятидесяти кв.м. и используется для круглогодичного проживания с достаточно редкими перерывами. Газ на территории товарищества отсутствует. В этом случае, рассматривая задачу, как выполнить отопление дачного домика своими руками, стоит обратить внимание на:

• печное отопление, которое может предоставить и дополнительную возможность по готовке еды;
• водяное отопление с применением в качестве энергоносителя солярки или твердого топлива.

Печка является одним из самых популярных способов отопления на даче

Если вы, выбирая какое сделать отопление на даче, остановитесь на водяном отоплении, надо подумать и об использовании антифриза в качестве теплоносителя. В противном случае, вам придется сливать воду перед вашим отъездом и заново наполнять систему после возвращения.

И стоит сделать дополнительное утепление дома для снижения расходов на отопление.

Дача — загородный дом

Дача располагается в коттеджном поселке или в деревне, представляет собой обычный загородный дом со всеми удобствами, планируется для постоянного проживания, есть газ. В подобном случае вопрос, как сделать отопление на даче, должен решаться достаточно просто – это будет обычное водяное отопление, при желании и возможности дополнительный комфорт создадут теплые полы.

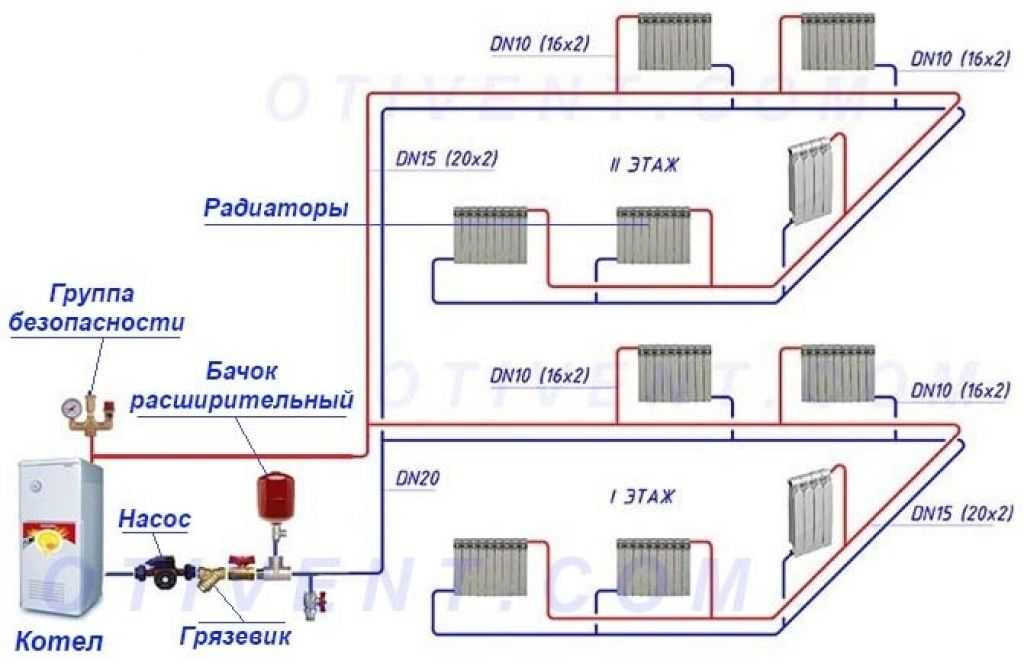

Схема водяного отопления частного дома

Какой может быть система отопления для дачи

Как и при выборе типа отопления, здесь возможны самые разнообразные варианты реализации обогрева дома. Как пример можно рассмотреть, как провести отопление на даче в случае, обозначенном под номером два выше по тексту (водяное отопление). Как уже упоминалось, учитывая местные ресурсы, оптимальным выбором будет котел, рассчитанный на жидкое или твердое топливо. Что лучше – это уже надо смотреть и считать по конкретным ценам и возможностям покупки, транспортировки и хранения.

Учитывая место расположения дома и возможные перебои с электроэнергией, создавая отопление дачного дома своими руками, лучше всего обеспечить максимальную его автономность.

В этом случае возможно оптимальным  будет остановиться на системе отопления, основанной на естественной циркуляции. Двухэтажный дом позволит иметь необходимую разность высот между нижней и верхней точками системы для ее успешной работы, а небольшие размеры дачи полностью вписываются в характеристики, обеспечивающие эффективное функционирование подобного обогрева.

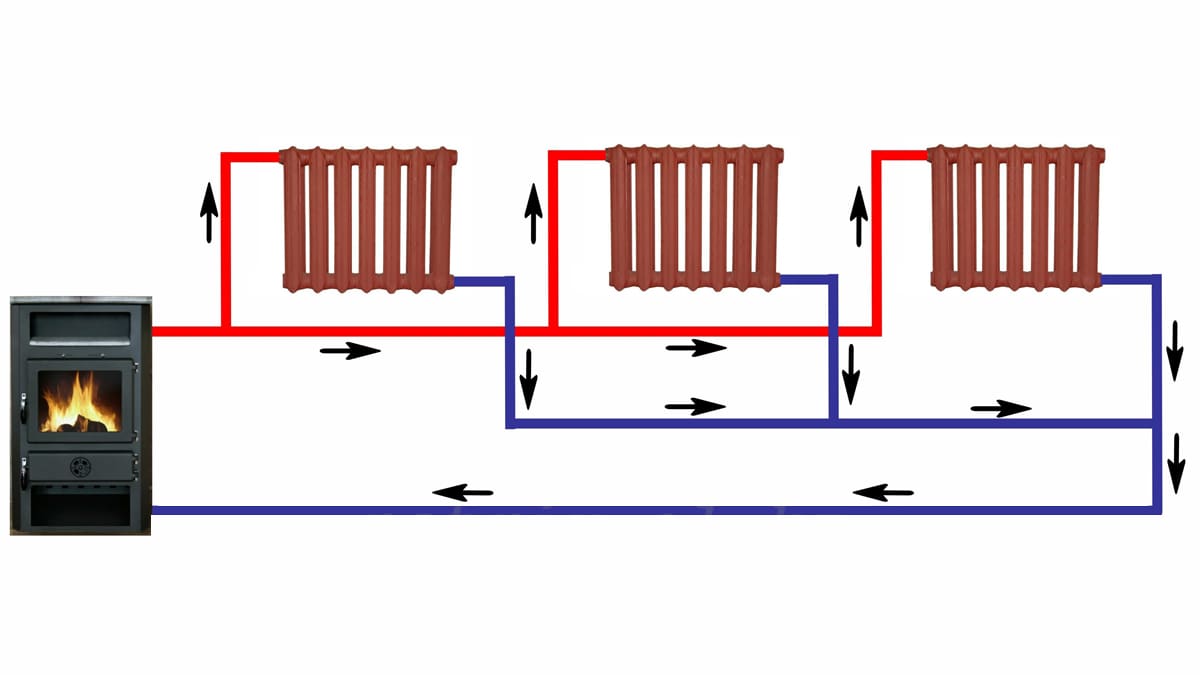

Система отопления с естественной циркуляцией

Конечно, можно использовать и принудительную циркуляцию, но тогда стоит дополнительно поставить генератор для обеспечения питания насоса при перерывах в снабжении электроэнергией. Система обогрева может быть как закрытой, так и  открытой, но если применять в качестве теплоносителя антифриз, то выбирать надо закрытую.

Теперь необходимо определить мощность отопительного котла, количество радиаторов и схему, по которой будет выполнено дачное отопление, своими руками или с привлечением сторонних специалистов – это вопрос уже второй.

Мощность нагревательного агрегата можно определить косвенно, из расчета одного кВт тепловой энергии на десять кв.м. площади.

Полученное значение мощности надо увеличить на коэффициент, связанный  с местоположением дома:

• от семи до девяти десятых для южных районов;
• полтора для районов Центральной России;
• от полутора до двух для Северных районов.

Зависимость мощности котла от площади помещения

Полученное значение базовой мощности надо увеличить на двадцать пять процентов, если горячая вода будет использоваться для хозяйственных нужд (для этого нужен двухконтурный котел), и потом ещё на двадцать процентов для обеспечения запаса на случай возникновения непредвиденных ситуаций.

Благодаря тому, что планируется выполнение работ своими силами, лучше всего выбрать более простой, но достаточно эффективно работающий вариант. Таким является схема однотрубного монтажа, и наиболее известная из них – «ленинградка». Подробней о ней можно узнать с помощью видео

Вот таким образом, как пример, мы определили, что своими руками будем делать однотрубное отопление по типу «ленинградка» с естественной циркуляцией. Приведенные рассуждения не надо рассматривать как рекомендацию, а воспринимать исключительно как возможный вариант будущей системы отопления.

Просто так определить, как выполнить своими силами обогрев для дачи, достаточно сложно.

Необходимо учесть размеры дома, сезонность и периодичность проживания в нем, а также множество других различных факторов.  Тем не менее, всегда можно найти вариант, позволяющий реализовать все это своими силами.

какое автономное отопление лучше для дачи, варианты самодельного экономичного отопления, как провести, фото и видео примеры

Содержание:

1. Водяное отопление дачи
2. Принцип устройства отопления с твердотопливным котлом
3. Факторы, влияющие на выбор котла отопления для дачи

4. Особенности газовых отопительных котлов
5. Технические характеристики котлом на солярке
6. Основы работы электрических котлов

Огромное число людей все чаще сегодня становится счастливыми обладателями загородного дома, где они проводят много времени, особенно в теплый период года. Однако у таких сооружений есть одна серьезная проблема: во многих небольших населенных пунктах, где обычно и возводятся такие конструкции, зачастую нет котельной, способной обеспечить дом горячей водой или отоплением.

Уже сегодня эта проблема легко решается: достаточно просто оборудовать автономное отопление дачи, чтобы в ней было комфортно и уютно на протяжении всего года, а не только летом. О том, как соорудить отопление для дачи своими руками, а также обо всех особенностях этого процесса далее и пойдет речь.

Водяное отопление дачи

Рассматривая варианты создания отопления в частном доме, нельзя не отметить самый дешевый из них – это экономичное отопление дачи с помощью воды. Для обустройства водяного отопления на даче своими руками требуется, в первую очередь, наличие труб из пропилена.

Среди очевидных достоинств водяного отопления – возможность использовать множество недорогих по стоимости материалов в качестве теплоносителя. Кроме того, источником в этих системах отопления для дачи может выступать как жидкое, так и твердое топливо.

Стоит отметить, что самодельное отопление дачи может выполнить самыми разными вариантами, и каждый из них имеет свои конструктивные и технические особенности.

Принцип устройства отопления с твердотопливным котлом

Для того чтобы правильно провести отопление на даче, где основным нагревательным элементом выступает твердотопливный котел, потребуется приобрести следующий ряд составляющих структурных деталей:

• основа для котла;
• особый расширительный бак;
• отопительные радиаторы;
• дополнительное оборудование, регулирующее мощность и уровень подачи воды (вентили, трубы, краны и т. п.).

Решая, какое отопление лучше для дачи, нельзя не отметить, что вышеописанный вариант котлов способен функционировать на самом разном твердом топливе – это могут быть дрова, уголь, а также всевозможные торфяные и иные брикеты. Все комплектующие для этих котлов без труда можно найти в любом строительном магазине, а сборка этих аппаратов не несет в себе никакой сложности.

Подобное отопление для дома и дачи будет особенно актуальным в тех районах, где отсутствует возможность подключения к центральной газовой магистрали или электрической сети. Еще одно неоспоримое преимущество твердотопливных котлов для дачи – это их весьма доступная стоимость. Однако у такого оборудования есть и недостаток: функционировать автономно оно не способно, поэтому потребуется уделить немало времени и приложить много сил, чтобы качественно отопить сравнительно небольшое по площади помещение дачи.

При наличии проблем с монтажом или нарушением режима работы такого котла, всегда можно обратиться за помощью к квалифицированным специалистам, способным дать нужные рекомендации по установке и эксплуатации, а также предоставить различные фото таких котлов (прочитайте также: «Самодельный твердотопливный котел своими руками»).

Далее следует более подробно остановиться на том, какое выбрать отопление для дачи, находящейся неподалеку от города, и какие варианты систем в этом случае могут применяться.

Факторы, влияющие на выбор котла отопления для дачи

Считается, что выбор отопления для дачи зависит от целого ряда критериев, которые обязательно следует учитывать для того, чтобы система отличалась максимальной эффективностью, но вместе с тем экономично расходовала топливо.

Среди таких факторов принято выделять следующие:

1. Показатели удаленности сооружения от всех важных линий коммуникации наподобие котельной, газовой магистрали и т.п.
2. Удаленность строения от крупного населенного пункта и станций заправки.
3. Частота проведения времени в доме. Это значит, что, рассматривая, какое отопление сделать на даче, важно сделать акцент на том, будет ли времяпрепровождение в загородном доме периодическим или постоянным.

Специалисты часто рекомендуют следующее: в том случае, если зимой эксплуатировать дачу не планируется, то правильнее будет слить всю воду из системы непосредственно перед отъездом (прочитайте также: «Правильная схема отопления дачи своими руками»).

Особенности газовых отопительных котлов

Смонтировать отопление на даче своими руками можно также с помощью газового оборудования. Этот вариант также является весьма популярным и доступным среди тех хозяев, кто предпочитает проводить в своем загородном доме большое количество времени.

Однако, как уже упоминалось выше, такие котлы допускается монтировать лишь в том случае, если поблизости от дачи имеется стабильно работающая газовая магистраль. Кроме того, при подключении оборудования очень важно соблюсти все правила пожарной безопасности, так как работа с газом всегда несет в себе некоторую опасность.

Технические характеристики котлом на солярке

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Монтаж отопления на даче также можно выполнить при помощи котлов, функционирующих на дизельном топливе. Эти механизмы помогут оборудовать качественную и эффективную систему нагрева, однако выполнить их устройство собственноручно будет весьма проблематично, так как для правильной установки потребуется наличие определенных умений и знаний.

Среди достоинств дизельных котлов принято выделять следующие:

• хорошие показатели мощности работы;
• приемлемая цена (стоимость солярного масла меньше, чем стоимость того же количества энергии, полученного от электричества).

Тем не менее есть у таких котлов и недостатки:

• для монтажа такого агрегата потребуется наличие отдельного помещения, предназначенного для хранения дизельного топлива;
• систему обязательно нужно оснастить качественным дымоходом и вытяжкой;
• запасы солярного масла требуют регулярного пополнения;
• работа котла полностью зависит от электричества, поэтому в случае перебоев в сети могут возникнуть серьезные неполадки в работе котла;
• продукты сгорания, образующиеся в процессе функционирования котла на дизельном топливе, трудно назвать экологически чистыми, поэтому имеет место упоминание о вреде для здоровья человека.

Основы работы электрических котлов

Эти аппараты являются самыми простыми в монтаже. Основа их работы заключается в применении специальных тепловых электронагревательных элементов (ТЭН). Кроме того, в конструкцию таких котлов входит насос, создающий оптимальное давление для движения теплоносителя по трубам к радиаторам отопления.

Такой вариант отопления для дачи является весьма экономичным, кроме того, он отличается высокими показателями пожаробезопасности, особенно по сравнению с ранее описанными системами.

Уделив установке отопительного оборудования для дачного дома достаточное количество времени, можно будет насладиться результатом работы, по достоинству оценив все преимущества той или иной отопительной системы.

Правильно выполненный монтаж отопления – залог комфорта и уюта во всем доме, а помочь с качественным выполнением такой работы могут различные фото- и видеоматериалы, которые всегда имеются в наличии у изготовителей этого оборудования, а также у специалистов, занимающихся его подключением. Читайте также: «Чем отделать потолок на даче: выбираем вместе».

Пример отопления на даче своими руками на видео:

Электроотопление на даче своими руками

Дача, как правило, бывает у хозяев не часто: по выходным или вообще раз в месяц. Именно поэтому устанавливать здесь стационарную систему водяного отопления нет смысла – на это уйдет много сил и средств. Лучше всего в этом случае провести монтаж электроотопления на даче своими руками. Далее рассмотрим основные преимущества электрических обогревателей и обзор наиболее подходящего оборудования для загородного дома.

• Преимущества системы
• Подходящее оборудование для особых условий
• Редкий визит
• Перерыв на выходные
• Частое посещение
• Какие могут быть «подводные камни»?

Системные преимущества

Основными преимуществами электрического отопления на даче являются:

1. Экономичность. Как ни странно, но при нечастом включении обогревателей ежемесячный счет «за свет» будет в разы меньше, чем при других вариантах обогрева помещений.
2. Простота установки. Обычно электрические обогреватели либо монтируются на пол, либо подвешиваются на стену. Подключить их к сети можно просто через вилку с розеткой. Если оборудование мощное, из распределительной коробки выводится отдельная группа проводов. В любом случае это проще, чем установка радиаторов и подключение водонагревателя своими руками.
3. Простота эксплуатации. Электронагреватели легко программируются с помощью терморегуляторов и блоков управления. Выставить программу на месяц можно практически на каждый конкретный день. Кроме того, электроника будет контролировать температурный режим, эффективно используя его мощность.
4. Надежность. Еще один плюс электрического отопления на даче – его высокая долговечность. Оборудование не выйдет из строя из-за накипи, не будет протечек воды и других проблем.
5. Мобильность. Конвекторы, ИК-панели, масляные обогреватели и тепловентиляторы всегда можно переставить с места на место без существенного демонтажа.

И это далеко не все достоинства системы. Как видите, сделать электрическое отопление на даче своими руками будет правильным решением в ряде случаев. О том, когда именно этот вариант отопления выгоднее использовать, поговорим дальше!

Подходящее оборудование для конкретных условий

В первую очередь нужно сказать, что для каждого конкретного случая нужно правильно подобрать систему электрообогрева дачи. Все зависит от того, как часто вы посещаете загородный дом и с какой целью он у вас построен. Рассмотрим каждую из существующих ситуаций более подробно.

Редкий визит

Если вы бываете на дачном участке очень редко, особенно в зимнее время, то конечно нет смысла устанавливать капитальную систему отопления на даче своими руками. Рекомендуется использовать подключение электрических конвекторов, тепловентиляторов или масляных радиаторов. Конвекторы могут монтироваться на стену, в пол или на ролики. Каждый тип конструкции имеет свои преимущества и недостатки. Рекомендуем сразу ознакомиться с советами по выбору электрического конвектора, чтобы купить наиболее подходящую модель для отопления дачи.

Что касается тепловентиляторов и масляных обогревателей, то они позволяют в кратчайшие сроки прогреть помещение, что как раз то, что нужно при редком выезде на дачу.

Перерыв выходного дня

Если коттедж представлен утепленной капитальной постройкой, то здесь уже имеет смысл сделать лучше электроотопление самого коттеджа. Лучше всего в этом случае рекомендуется теплый пол, который позволяет прогревать помещение за короткий промежуток времени и поддерживать определенную температуру в доме столько времени, сколько это необходимо.

Одного только теплого пола может быть недостаточно, если вы решили сделать электрообогрев в загородном доме площадью от 100 кв.м. В этом случае рекомендуется дополнить систему подключением инфракрасного обогревателя, обладающего высоким КПД и относительно низким энергопотреблением. Комбинация теплых полов и инфракрасных панелей, как показано на структурной схеме выше, позволит быстро и недорого прогреть загородный дом на выходных в зимнее время.

Частое посещение

Ну и последний вариант, который встречается реже всего, это загородный дом, в котором хозяева проводят значительную часть своего времени. В таких условиях необходимо позаботиться о качественном отоплении, а если на даче нет газа, обязательно сделать электрическое отопление своими руками.

Уже нерационально использовать оборудование с высоким энергопотреблением — тепловентиляторы и масляные обогреватели. Более грамотным решением будет подключение электрического котла, работающего вместе с водяными радиаторами. Кроме того, рекомендуется подключить в комнатах электрический теплый пол и, при необходимости, установить потолочные ИК-панели, управляемые терморегуляторами. Такая система отопления дачи не требует установки дымохода, получения различных разрешений и вызова мастера для проведения монтажных работ, что делает ее лучше в условиях отсутствия газа на участке.

Сразу рекомендуем посмотреть видео с обзором современной системы электроотопления, которая за короткий промежуток времени набрала множество положительных отзывов в интернете:

Видео обзор экономичной системы отопления большого загородного дома

Какие могут быть «подводные камни»?

Ну, как вы понимаете, идеального варианта для всех условий не существует, а загвоздка, с которой вы можете столкнуться при самостоятельном подключении электроотопления на даче – это частые отключения электричества в районе. Ведь во многих селах до сих пор возникают проблемы с электричеством, а в нашем случае если нет света, то нет и тепла.

Поэтому, конечно, в первую очередь учитывайте этот момент, если хотите сделать электрическое отопление дачи своими руками. В любом случае из этой ситуации можно даже без проблем выйти, купив дополнительный бензиновый или дизельный генератор (представлен на фото ниже), но для этого нужны дополнительные деньги, которые не каждый может выделить!

Вот и вся информация по этому вопросу! Надеемся, теперь вы знаете, как правильно установить электрическое отопление и какие нюансы существуют применительно к загородному дому!

Читайте также:

• Тепловентилятор не греет — как починить самому
• Как выбрать генератор для дачи
• Электричество отопление деревянного дома
• Как сделать электропроводку в деревянном доме

Видеообзор экономичной системы отопления большого загородного дома

Опубликовано: 02.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Установка теплового насоса своими руками – бесплатное отопление и охлаждение на всю жизнь?

Произведение искусства.

Большинству пользователей Интернета Мистер Денежный Усик известен как причудливый финансист, досрочно ушедший на пенсию, и этот блог посвящен Деньги.

Но на самом деле я не финансист — человек, который большую часть своего времени посвящает оптимизации денег. Я скорее общий Life Engineer — тот, кто пытается оптимизировать все , что весело и интересно в жизни, и деньги — лишь одна из таких вещей.

Оптимизация означает получение максимальной пользы от чего-либо – будь то деньги, время, здоровье или счастье, при минимизации потерь. Именно это позволяет нам принимать беспроигрышные решения (например, что делает вас богаче 9).0105 и здоровее и счастливее), а не компромиссы «выигрыш/проигрыш» (отказ от чего-то, что вам действительно нравится, просто для того, чтобы сэкономить или заработать больше денег)

Одной из беспроигрышных вещей для меня всегда была оптимизация моих собственных домов и зданий. быть более удобным и стильным, при этом обходясь меньшими затратами на владение и обслуживание, а также на обогрев и охлаждение. В конце концов, из всех возможных решений ваш выбор дома может оказать наибольшее влияние как на ваше финансовое, так и на эмоциональное благополучие. Получите разумный дом, который равен рядом с друзьями и работой, и вы отлично начали.

 Так или иначе, этим прошлым летом все мои любимые факторы оптимизации, обучения, усилий, экономии дерьмовых тонн денег и сокращения количества отходов и загрязнения объединились в форме установки теплового насоса своими руками в нашем коммерческом здании в центре города, дом коворкинга MMM HQ.

Чем интересны тепловые насосы?

Тепловые насосы — это технология, которая недавно вышла в прайм-тайм и вот-вот изменит все, что касается домов, точно так же, как iPhone сделал с индустрией высоких технологий около двенадцати лет назад, а электромобили — с транспортом прямо сейчас. Причина в том, что они обладают следующими фундаментальными преимуществами:

• Тепловые насосы выполняют двойную функцию по обогреву и охлаждению любого здания лучше, чем наши существующие системы, но только с одним агрегатом.
• Они очень просты в установке и намного дешевле в эксплуатации. Они также позволяют строить дома и здания дешевле (меньше материалов и рабочей силы).
• Они устраняют большую часть мирового загрязнения, вызванного сжиганием нефти или газа для получения тепла (при условии, что вы получаете электричество из экологически чистых источников).
• И да, в настоящее время они работают практически во всех климатических условиях (до -20F / -29C): технические усовершенствования разрушили старое ограничение, согласно которому они работали только в местах без настоящей зимы.

Каким образом тепловой насос волшебным образом высасывает тепло из холодного воздуха?

Тепловые насосы экономят деньги и энергию, потому что они не вырабатывают тепло напрямую , как старый электрический обогреватель плинтуса. В основном это просто 90 105, перемещающие тепло вокруг 90 106 — изнутри наружу летом и снаружи внутрь зимой.

Многим эта вторая ситуация кажется волшебством, но это только из-за нашего искаженного восприятия людей — существ, которые эволюционировали в теплых тропиках планеты Земля. Действительно, даже в зимнем воздухе много тепла — если посмотреть на это глазами физики:

Каждое место на нашей питающей жизнь Земле содержит огромное количество тепловой энергии (Кельвины), а значит, часть ее легко собрать.

Таким образом, современный тепловой насос может легко всасывать большое количество тепла даже из холодного воздуха. Делается это так:

Летний и зимний режимы работы теплового насоса. Ключ ко всему — холодильникам, кондиционерам и тепловым насосам — заключается в том, что газообразный хладагент отдает тепло (нагревается), когда вы его сжимаете, и поглощает тепло (остывает), когда вы его расширяете.

Знаете, что еще делает этот точно такой же трюк? Ваш собственный МОРОЗИЛЬНИК! Эти штуки обычно поддерживают внутреннюю температуру около -10F, а это означает, что каким-то образом высасывает тепло из воздуха даже при отрицательных температурах, перекачивая его к змеевикам под ним с помощью вентилятора, обдувающего их. И если вы поместите туда руку, чтобы почувствовать этот воздушный поток, что вы почувствуете? Тепло!

Покажи мне деньги

Вот наша история счетов за газ – Фу! Наиболее важным является тот факт, что ежемесячная плата за ничего не ALONE поднялась до 40 долларов. 480 долларов в год еще до того, как вы получите хоть какое-то тепло!

Прежде чем мы перейдем к реальным деталям, посмотрите краткие цифры для теплового насоса, который я только что установил. Обратите внимание, что я живу в Колорадо, где очень жарко и умеренно холодно — примерно то, что вы ожидаете от нашего положения на полпути между Мэном и Калифорнией.

• Стоимость системы, включая все материалы для установки: около 4500 долларов
• Предыдущий годовой счет за газ в моем доме: 951
• Наш новый годовой счет за отопление и охлаждение (оценочный): 275

  6 в год экономия: $676

Годовая рентабельность инвестиций (ROI): 15%

.

Еще лучше: годовая цифра в 275 долларов за наше потребление электроэнергии — это то, что мы заплатил бы , если бы нам пришлось покупать всю нашу электроэнергию вне сети по 10 центов за кВтч. Но поскольку мы генерируем излишки энергии из нашей солнечной батареи, наша себестоимость намного меньше.

Можно даже сказать, что все наше отопление и охлаждение «бесплатны» на постоянной основе, хотя мы потратили 5000 долларов на создание солнечной установки мощностью 5,5 кВт.

Так действительно ли тепловой насос можно сделать своими руками?

Наша монтажная группа празднует окончание успешного проекта. Справедливости ради Мистер 1500 и я оба довольно опытные торговцы, но этот проект показался нам относительно простым.

Одним словом: да, если вы достаточно компетентный мастер-сделай сам и выбираете комплект для теплового насоса, который можно сделать своими руками. Это значительно проще, чем установить газовую печь или металлическую крышу, но не так просто, как собрать мебель из ИКЕА.

Наша первая установка заняла около 16 человеко-часов основной работы (два человека работали полный день). Кроме того, я провел еще около шестнадцати пыльных часов, модернизируя воздуховоды и изготавливая нестандартные металлические формы для направления воздуха, потому что наш коворкинг был настолько стар, что оригинальные воздуховоды из асбеста и мышиного дерьма просто не стоили сохранения.

Хм.. Хорошо, да, я думаю, что я пойду дальше и заменю эти воздуховоды.

Ценность того, чтобы сделать это самостоятельно, заключается в том, что работа с печью является одной из самых больших отдачи от вашего времени в качестве домовладельца. Там, где я живу, даже замена газовой плиты + кондиционера может стоить 10 000 долларов. И хотя аппаратное обеспечение теплового насоса стоит примерно столько же, сколько обычная печь + кондиционер (4000 долларов США), компании любят брать больше за более новое оборудование (или, что еще хуже, пытаются убедить вас, что вы глупы, даже спрашивая об этом). !).

Другими словами, даже с консервативной точки зрения, при базовой установке вы экономите около 6000 долларов в обмен на 16 часов работы, что составляет солидные 375 долларов в час.

Но подождите! Не забывайте о скидках!

Даже если вы не мастер, есть несколько хороших программ, которые помогут субсидировать стоимость такого обновления. Агентство по охране окружающей среды США предлагает федеральные налоговые льготы для многих вещей, включая тепловые насосы, а местные агентства имеют свои собственные программы — например, соседний Форт-Коллинз скинет 2200 долларов на установку, подобную нашей, что может покрыть большую часть стоимости профессиональной установки.

.

Итак, если вы готовы перейти на тепловой насос, вам нужна честная компания HVAC, которая установит для вас машину по разумной цене и будет взимать с вас разумную почасовую ставку. Или вам нужно напрячь свои Денежные Усы на проекте и сделать это самостоятельно.

Конечно, я, как всегда, выбрал последний вариант, так что давайте углубимся в детали нашей установки!

Шаг первый: выбор теплового насоса

Здесь вам нужно обратить внимание на две вещи: физический размер и тепловую мощность.

Размер и форма внутренней части (обработчик воздуха) новой системы должны быть аналогичны вашей старой печи, или вам нужно иметь план, как адаптировать новую печь для продувки ваших старых труб. Как вы увидите ниже, я решил сделать адаптацию.

Что касается тепловой мощности, то старая печь имела мощность «100 000 БТЕ», что является мерой количества природного газа, который она может всосать и сжечь каждый час. Поскольку его эффективность составляла всего около 75%, тепловая мощность составляла около 75 000 БТЕ (настоящими единицами здесь являются архаичные «британские тепловые единицы в час», но все, что вам действительно нужно знать, это то, что этого все еще более чем достаточно, чтобы поддерживать наши дырявое, растянутое кирпичное здание площадью 2400 квадратных футов легко согревает даже в самые холодные зимы.)

В самой экстремальной ситуации (для нас это будет 24-часовой период, когда температура чуть выше 0°F, а обычно это происходит не реже одного раза в несколько лет), я измерил, что наша старая печь работала около 8 часов. часов в день, что означает, что наши средние потери тепла непрерывно составляли около 25 000 БТЕ (75 000, умноженные на ⅓ общего количества часов в день)

Что касается охлаждения, то у нас практически не было кондиционеров. Всего несколько дрянных переносных блоков, разбросанных по всему зданию, с общей мощностью охлаждения около 20 000 БТЕ. Этого было недостаточно, чтобы победить жару в случае полностью занятого здания в день с температурой 100F.

Таким образом, решение для меня было довольно простым: самая большая комбинированная система обогрева/охлаждения Mr. Cool «Universal», для которой я начал удобно видеть рекламу Google везде, как только начал свое исследование. Эта красота хороша примерно на 60 000 BTU как на нагрев, так и на охлаждение, что также можно было бы выразить в еще более архаичной форме «5 тонн»

Так что я купил вариант, обведенный выше. В моем случае я разместил заказ через веб-сайт Home Depot с бесплатной опцией «доставка в магазин», но вы также можете попробовать местный Lowe’s, Alpine Home Air хорош, и Ingrams теперь продает это устройство (включая необходимые 25 футов). lineset) через Amazon.

Шаг второй: Снимите старую печь

Эта часть была довольно простой, за исключением того, что нужно было вынести этот старый железный блок из подвала.

Совет по безопасности: Убедитесь, что вы отключили подачу газа и электричества к вашей печи, прежде чем возиться с ней, а также откройте некоторые окна и включите вентилятор, чтобы удалить остатки газа, когда вы отсоединяете трубы.

Но как только вы благополучно его отключите, это так же просто, как аккуратно отвинтить, отвинтить и отрезать части старой печи (при этом бережно сохраняя существующие воздуховоды), пока вы полностью не удалите старую. Вы можете продать или подарить его на Craigslist или бесплатно сдать на завод по переработке металла.

Прощай, старая печь, пусть твоя сталь найдет новую веселую жизнь где-нибудь еще.

Шаг второй: адаптируйте воздуховод по мере необходимости

Вверху слева: коробку выходного воздуха, которую я сделал для направления воздуха в нужные места. Справа: Сборный фильтр/блок ввода, который я купил у своего соседа (который тоже строитель). № Внизу: № Вы можете видеть, как две вещи встали на свои места вместе с горизонтально установленным устройством обработки воздуха теплового насоса.

Если вам повезет (старая печь и новый тепловой насос почти одного размера), этот шаг будет легким. Вы просто подсоединяете возвратный воздуховод к нижней части машины, а подающий воздуховод к верхней части. Однако мне не повезло.

Из-за того, что потолок в нашем подвале очень низкий, мне пришлось установить тепловой насос горизонтально (он спроектирован таким образом), а затем сделать несколько адаптеров, чтобы воздух мог течь так, как мне нужно. Вдобавок ко всему, большинство наших воздуховодов разваливались, имели плохую форму и были бесполезны, поэтому я отремонтировал или заменил кучу из них, пока был в процессе. Это потребовало много работы, но моими самыми большими союзниками были огромный рулон широкой армированной серебряной ленты и простые инструменты из листового металла, такие как ножницы, угловая шлифовальная машина, саморезы, хорошая дыхательная маска, налобный фонарь и рабочие перчатки.

Вот еще один переходник, который я сделал для подачи воздуха. Изогнутая коробка ниже была спасена от старого воздуховода, но я добавил торцевую крышку и два 7-дюймовых выхода воздуха, чтобы разорвать этот поток воздуха и обслуживать две разные части здания.

Третий этап: Установка нового теплового насоса

Выполняется установка воздуховода. Хорошо, я признаю, что это выглядит немного неоднородно, но это прекрасно работает! Такая работа — это компромисс между временем, стоимостью и красотой. Поскольку это старое здание, которое, вероятно, будет снесено и заменено роскошным многофункциональным жилым комплексом, когда мы его продадим, я стараюсь, чтобы все было функционально, но просто. В элитном постоянном доме вам потребуется больше времени, чтобы сделать воздуховоды красивыми.

Помимо того, что эта штука тяжелая (наша весила около 250 фунтов), это соединение на удивление легко, если у вас есть готовые воздуховоды. Вы просто привинчиваете и герметизируете коробки из листового металла к нижней и верхней части теплового насоса. И в этот момент вы должны волноваться, потому что конец близок.

Шаг четвертый: Разместите наружный блок там, где вы хотите

Поскольку наружный блок весит еще 300 фунтов, вам понадобится высококачественная тележка и несколько ремней с храповым механизмом, а также сильный друг, который поможет вам справиться это на место. Ваша цель — поставить эту штуку где-нибудь рядом с вашим домом, чтобы она не мешала, но также и рядом с тем местом, где вы только что разместили вентиляционную установку в подвале. Затем вам нужен набор строк, достаточно длинный, чтобы соединить их вместе, а более короткий, как правило, лучше как по соображениям стоимости, так и по соображениям производительности (мы использовали 35-футовый колонтитул).

Мы поставили наш конденсатор на пару прочных, ровных бетонных подушек.

Шаг пятый: прокладка линии

Вам необходимо отверстие диаметром около 4 дюймов в вашем доме, чтобы пропустить изолированную линию. Поскольку наше здание построено из кирпича, мне понадобился этот сумасшедший бур для каменной кладки — надеюсь, у вас получится проще! ПРИМЕЧАНИЕ: это незавершенное изображение, позже я закрыл эти линии защитной стальной коробкой.

Линейка представляет собой пару гибких медных трубок, обернутых изоляцией. Они громоздкие, поэтому даже наш 35-футовый телевизор был упакован в БОЛЬШОЙ рулон размером с телевизионную коробку с большим экраном. Вам нужно аккуратно развернуть и выпрямить его, а затем вставить через отверстие диаметром примерно 4 дюйма, которое вы просверлите в стене вашего дома, чтобы вы могли подключить конденсатор снаружи к блоку обработки воздуха внутри.

У нас была дополнительная задача: пробить КИРПИЧНУЮ СТЕНУ толщиной восемь дюймов, поэтому мне пришлось потратить немало времени на тренировки, борясь с этой массивной бетонной коронкой, прикрепленной к низкоскоростной дрели с высоким крутящим моментом.

Скручивание комплекта трубопроводов перед выпуском газа (и затем проверка на наличие утечек). С каждой стороны линии всего две гайки.

После того, как комплект трубопроводов будет установлен, соединение станет освежающе простым: вы должны тщательно следовать инструкциям, чтобы затянуть нужные гайки с помощью гаечного ключа, открыть несколько клапанов с помощью шестигранного ключа, и вы услышите освежающий PSSSSsssssssshhhh, когда хладагент выпущен в систему. (Это та часть, которую обычно должен делать специалист по ОВиКВ, мистер Кул решает эту проблему, используя специальные клапаны и предварительно заряженные трубопроводы. Это дороже, но оно того стоит, учитывая экономию времени и труда!)

Последний этап: прокладка электрических проводов

Сверление отверстия для электрического провода (который мы проложили в кабелепроводе, новый 40-амперный выключатель, проводка внутри блока, включая термостат, Карл отмечает завершение прокладки проводки наружного блока.

Это будет варьироваться в зависимости от системы, но наша требовала следующую проводку, которую я передал моему партнеру г-ну 1500: провод калибра и добавление в коробку выключателя на 40 ампер)

Цепь 20 А/240 В к основному блоку

Стандартный шестижильный провод термостата между внутренним и наружным блоками

И, наконец, такой же провод термостата между внутренним блоком и вашим термостатом. Мы воспользовались возможностью, чтобы перейти на супер-прекрасный умный Wi-Fi-термостат Ecobee Lite , который я теперь использую (и люблю) во всех своих проектах.

Круг Победы: Зажигай!

Он жив!

Мы тщательно выполнили все эти шаги, а затем с большой помпой включили выключатели: УСПЕХ! – Ecobee загорелся и начал показывать нам экраны настройки. После завершения мы снизили желаемую температуру в надежде испытать столь необходимое кондиционирование воздуха в этот жаркий июльский день.

И ничего не произошло. Мы побежали к внешнему блоку и обнаружили, что он просто стоит там, с горящими светодиодами, но больше ничего не происходит.

Мы оба начали потеть пулями. Неужели мы совершили глупую ошибку и купили неисправный прибор? Мы что-то напортачили при установке?

Нет, оказывается, между первой активацией и моментом, когда Мистер Кул начинает охлаждение, просто трехминутная задержка. Очень медленно и очень грациозно большие лопасти вентилятора начали вращаться, аааааааааааааааааааааааааааалально, ускоряясь, а гул компрессора был таким тихим фоном, что мне пришлось приложить ухо к этой штуке, чтобы убедиться, что она действительно работает.

Но мальчик это когда-нибудь работало – мы забежали внутрь и обнаружили, что этот ледяной холодный воздух просто выбрасывал из каждого из семи больших вентиляционных отверстий, разбросанных по всему нашему зданию, и пекшийся горячий воздух теперь вырывался из наружный блок. Мы мгновенно победили летнюю жару, и все внутри приветствовали эту новую роскошь.

Эпилог, три месяца спустя: насколько хорошо это работает?

Сцена из «Необычайного события» — серии лекций и занятий на выходных с участием основателей бизнес-школы Rebel Алана и Кэти Доноган. Видео скоро будет на моем Youtube канале!

В течение оставшейся части лета мы с удовольствием тестировали эту систему, и она зарекомендовала себя как невероятная охлаждающая машина. У нас было несколько мероприятий, на которых собралось более пятидесяти горячих тел для некоторых наших деловых и общественных мероприятий, в то время как температура на улице была в 90-х годах, и мы смогли без особых усилий поддерживать комфорт.

Следующим испытанием, конечно же, будет зима. Здесь, в начале октября, у нас есть , только что свернули за угол, где зданию требовалось совсем немного тепла, чтобы начать утро. С помощью нескольких нажатий на телефонное приложение Ecobee я смог переключить систему в режим нагрева и запустить ее. Он отлично работал – нагревал здание быстро и бесшумно.

Но я буду обновлять эту статью по мере того, как мы переходим в более прохладные времена года. Я ожидаю, что он продолжит работать просто великолепно, но будет интересно проверить и обнадежить скептиков, когда мы увидим это своими глазами.

Очень интересная деталь: сколько электроэнергии он потребляет?

Скриншоты из приложения отслеживания энергии Emporia

Конечно, будучи МММ, я не был доволен тем, чтобы просто сидеть сложа руки и впитывать прохладный ветерок достижений. Мне нужен был последний бит данных — отчет о том, сколько энергии потреблял этот тепловой насос как в режиме нагрева, так и в режиме охлаждения, чтобы мы могли получить более точную оценку того, сколько денег он сэкономил нам за эти годы.

Итак, я установил систему под названием Emporia Energy Monitor на печатную плату, которая в настоящее время является лучшей на рынке для такого хорошо спроектированного устройства. Это позволяет мне отслеживать и записывать все детали потока энергии — через каждую цепь в доме , если я захочу это сделать. Пока он просто присматривает за тепловым насосом.

Я обнаружил, что в режиме охлаждения Mr. Cool постоянно потребляет около 2600 Вт (примерно столько же, сколько два больших оконных кондиционера), что составляет 26 центов за час электроэнергии. Я обнаружил, что в самые жаркие дни с наибольшим количеством людей система работала около шести часов, то есть наше пиковое потребление электроэнергии составляло 9 часов.0023 всего около 1,50 доллара в день!

Для меня это было довольно примечательно — это был 35-градусный день с 50 людьми в здании, что примерно эквивалентно попытке охладить ресторан среднего размера в Техасе. Тем не менее, даже если бы мы повторяли эту экстремальную ситуацию каждый день, наш счет за кондиционирование воздуха составил бы всего около 45 долларов в месяц!

Я обнаружил, что режим нагрева был немного более жадным, с потреблением 4000 Вт или 40 центов в час. Основываясь на моих предыдущих оценках потерь тепла в самые холодные из возможных дней, мы могли бы работать около 18 часов в день, что составило бы 7,20 доллара за электроэнергию. Таким образом, если бы штаб-квартира была перемещена в чрезвычайно холодный климат и погрузилась бы в бесконечные условия 0F / -18C в течение всего месяца (что сделало бы его холоднее, чем в Дулуте, штат Миннесота, или в Оттаве, Канада), мы все равно столкнулись бы с счетом за отопление не выше, чем 210 долларов в месяц. Но в более реальных условиях для Колорадо мы могли бы ожидать около половины этого уровня потребления энергии. И конечно это только на месяц-два нашего короткого холодного сезона. В остальное время года обогрев еще проще.

Вывод: тепловые насосы — это бомба

Итак, вот оно: мы мечтали об этом долгие годы, наконец сделали, и я очень счастлив. Это такое радость даже не иметь счета в газовой компании, и знать, что эта часть наших расходов будет равна нулю, навсегда.
