Как определить фазу, ноль и землю: правила, способы, советы

Содержание

• 1 Правильно определить фазу
• 2 Определение положения фазы по цвету изоляции жил провода
• 3 Найти нулевой провод в квартире
• 4 Дополнительные сведения о нахождении земли, фазы, нулевого провода
• 5 Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

   Неверное положение нуля и фазы евророзетки

2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

• Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
• Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
• Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
• Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

• Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
• На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
• Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

1. Красный – фаза.
2. Синий – нулевой провод.
3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Как определить фазу ноль и землю

Содержание

1. Как найти фазу ноль и землю по цветам проводов
2. Определение фазы нуля и земли индикатором напряжения
3. Как мультиметром найти фазу ноль и землю

Как найти фазу ноль и землю по цветам проводов

Самый простой метод определения фазы нуля и земли возможен по расцветке проводов. Этот вариант применим только для построек, где используется стандарт IFC c нормативом используемых цветов для электропроводки.

По этим нормам провода электропроводки в домах должны иметь цвета:
— рабочий нулевой проводник обозначается синим или сине — белым цветом:
— защитное заземление должно иметь желто — зеленый цвет изоляции провода:
— цвет изоляции фазы может иметь несколько разных это белый, серый, коричневый и далее.

По этой цветной маркировке проводов достаточно легко определить назначение проводника. Однако от разветкоробки до выключателя, светильника, розеток иногда используется провода другого цвета в основном белого. Как в этом варианте найти фазу ноль и землю.

Цвета трехпроводной электропроводки

Для нахождения фазы нуля и земли в таком варианте нужно отключить электросеть квартиры вводным автоматом, открыть разветкоробку, разъединить провода. Прозванивать провода нужно тестером, мультиметром в режиме минимального сопротивления или батарейкой с лампочкой или со светодиодом.

Определение фазы нуля и земли индикатором напряжения

Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.

Индикаторная отвертка с неоновой лампой

К наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.

В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.

Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.

Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения. Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы.

Определение фазы ноля и земли индикаторной отверткой

Для нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.

Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода — это ноль и земля. В этом случае может сработать УЗО (если оно имеется).

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.

Без УЗО нужно в подъездном электрощите откинуть заземление. Соединяя фазу и один из двух оставшихся проводников, находим провод, при котором лампа не горит, этот проводник будет земляным. Использовать водопроводные, канализационные, газовые трубы для нахождения фазы контрольной лампой категорически запрещается, так как вы подвергаете риску поражения током соседей или возникновение пожара.

Как мультиметром найти фазу ноль и землю

Определить назначение проводников в трехпроводной схеме электропроводки мультиметром нетрудно. Для этого зачищаем пятачок металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся к одному из трех проводов поочередно, пока на дисплее не покажется напряжение 220 В.

Мультиметр

Мультиметр должен быть включен в положении измерения напряжения 220 В. Найденный провод будет фазой. Теперь относительно фазы подсоединяем щуп прибора по очереди к оставшимся проводам. Провод, при котором тестер покажет полные 220 В будет нулем, а второй соответственно землей.

При измерении напряжения фаза — земля, мультиметр покажет напряжения меньше, чем 220 В — этот проводник будет землей. Однако, если в старой постройке с системой энергоснабжения TN — C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза — ноль и фаза — земля.

В этом случае нужно отключить в подъездном щитке заземление и найти провода фаза — ноль на которых будет 220 В, оставшийся земляной проводник с фазой не покажет наличие напряжения.

Помните, что работая с напряжением сети нужно предпринимать все защитные меры по электробезопасности (защитные перчатки изолированный инструмент). Если вы не уверены в своих силах, тогда определение фазы ноля и земли доверьте опытному электрику.





Помогла вам статья?

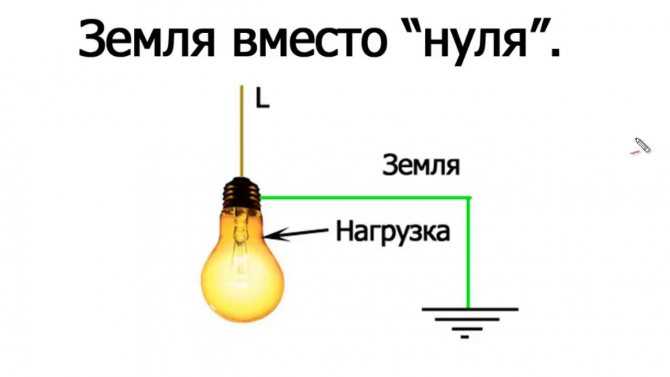

power — Можно ли запитать электрические лампочки, подключив отрицательную клемму к земле?

спросил 9 лет, 3 месяца назад

Изменено 6 лет, 2 месяца назад

Просмотрено 6к раз

\$\начало группы\$

У меня очень важный вопрос: будет ли электрическая лампочка светиться, если одна точка подключена к положительному выводу электрической линии, а другая — к земле? В моей школе около 10 лет назад я узнал, что мы соединяем две точки лампочки с положительным и отрицательным, чтобы сделать соединение закрытым.

Поскольку земля считается огромным потенциалом ионов, это можно рассматривать как отрицательную сторону. Если я ошибаюсь, то почему в тестере горят светодиоды? В тестере касаемся хвоста, который косвенно соединен с землей.

Примечание Не знаю, как тестер называется в других странах. Тестер представляет собой небольшой инструмент для проверки того, протекает ли ток в цепи или нет, и имеет размер ручки.

• мощность
• ток
• тестер

\$\конечная группа\$

5

\$\начало группы\$

Да и нет.

Да, потому что кабель заземления в какой-то точке подключен к нейтрали. В одних странах это делается на входе в каждое здание, в других раньше. Таким образом цепь замкнется и лампочка загорится.

Нет, так как в современных домах используются устройства защитного отключения. Если обратный ток протекает через кабель заземления, а не через нейтральный кабель (обычно> 20 мА), выключатель сломается, и ваша лампа не будет работать.

О вашем тестере: Человеческое тело, которое касается клеммы источника света, включенного в ваш тестер, действует как конденсатор. Это называется «емкостью тела». Поскольку другая клемма подключена к источнику переменного тока (основному), через тестер протекает ток (очень-очень маленький), и он загорается.

\$\конечная группа\$

4

\$\начало группы\$

Да будет светиться, подумайте о трехфазном генераторе, который можно использовать без нейтрали или земли при одном условии балансировки нагрузки, что невозможно

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Напряжение

— Как отличить землю от нейтрали?

Задавать вопрос

спросил 6 лет, 5 месяцев назад

Изменено 2 года назад

Просмотрено 280 раз

\$\начало группы\$

У меня на кухне трехкабельная цепь ¹ , я знаю, что один живой , один нейтральный и один заземленный . Однако между стандартным и настоящим кабелем нет совпадения цвета ² , поэтому я не могу использовать обычный простой способ, кроме того, из своего краткого исследования темы я обнаружил, что:

«…Обычно нейтраль подключается к заземлению в какой-то точке, обычно в блоке выключателя.

Это в значительной степени делает землю и нейтраль очень близкими по напряжению. к нейтральному (и к земле, если уж на то пошло)…»

, таким образом, вольтметр будет измерять одинаковые значения между «горячим» и нейтральным , а также «горячим» и заземлением .

Как определить, где земля , а где нейтраль ?

---

^{1. ЕС — Греция — 220В, 50Гц}

^{2. Реальные цвета кабелей: серый, коричневый, белый.}

• напряжение
• бытовая техника
• домашняя установка

\$\конечная группа\$

5

\$\начало группы\$

Если в вашем доме есть надлежащая защита, подключение небольшой нагрузки (например, лампочки) между землей и фазой приведет к срабатыванию автоматического выключателя, в то время как нагрузка, расположенная между фазой и нейтралью, останется под напряжением.

Если нагрузка остается под напряжением независимо от того, какой провод вы выберете, значит, проводка в вашей квартире действительно испорчена, до такой степени, что ваша страховая компания может отклонить ваш иск в случае аварии, связанной с электричеством.

\$\конечная группа\$

7

\$\начало группы\$

Вы не должны получать одинаковые значения напряжения между фазой-нейтралью и фазой-землей.

Заземляющий и нулевой провода соединены с землей. Но как вы можете видеть на следующем рисунке

^{Изображение с сайта electricbaba.com}

Между «землей» и «нейтралью, соединенной с землей» находится (обычно) грунт, который создает большее сопротивление, чем «прямая» металлическая связь между нейтралью и электросетью.

С помощью вольтметра (\$\приблизительно\$ переменного тока)

• сначала определите кабель под напряжением (измерьте напряжение между A и B, B и C и A и C, когда вы получите 0 или близкое к 0 вольт (скажем, между A и B), другой кабель находится под напряжением (C в этом примере)
• , затем измерьте вольт между live и A, вы получите \$V_A\$, а между live и B получите \$V_B\$
• меньшее значение \$V_A\$ и \$V_B\$ говорит о том, что является землей. Например, если \$V_A = 223,7\text{V}\$ и \$V_B = 221,3\text{V}\$, земля — ​​это B.

Обратите внимание, что очень малый ток, проходящий через вольтметр между фазой и землей, не приведет к срабатыванию автоматического выключателя.

Конечно, если вы получите те же показания (это означает, что земля напрямую подключена к нейтрали, что обычно не так), этот метод не сработает.

\$\конечная группа\$

0

\$\начало группы\$

После непродолжительного эксперимента с вольтметром необходимо провести три измерения для определения земли, нейтрали и фазы:

1. Напряжение между фазой и любой из двух других должно быть около 220 В.
2. Напряжение между нейтралью и землей должно быть равно 0 В. (определить фазу)
   3. После отключения питания минимальное сопротивление между фазой и остальными двумя определяет землю.
