Электросчетчик – устройство и принцип работы

Без счетчиков электроэнергии не обходится работа ни одного электрифицированного объекта, будь то гараж, частный дом или промышленное предприятие. Сегодня на рынке представлены счетчики разных типов, моделей, модификаций. Это позволяет подобрать оптимальный вариант с учетом особенностей объекта и количества используемой электроэнергии. Что представляет собой электросчетчик, устройство и принцип работы данного прибора рассмотрим ниже.

Как ведется подсчет электроэнергии

Независимо от устройства и принципа работы, электросчетчик имеет одно назначения — подсчет количества электроэнергии, которая была израсходована за определенный промежуток времени. Расход измеряется в киловатт-часах. Один киловатт-час (кВт·ч) — это количество электроэнергии, которое расходуется потребителем за временной промежуток, равный часу. В цифровом выражении это представлено так:

1 кВт·ч = 1 киловатт × 1 час = 1000 Ватт × 3600 секунд = 3600000 Джоулей = 3,6 Мегаджоуля.

Можно рассмотреть на примере конкретного прибора. Если утюг мощностью 2 киловатта будет работать полчаса, расход составит:

2 кВт × 0,5 часа = 1 кВт·ч.

Классификация электрических счетчиков

По конструктивному устройству электросчетчики делятся на:

• механические — считаются устаревшими. Из-за больших габаритов и низкой точности показаний они практически не используются;
• электромеханические — в основном, используются на объектах бытового назначения, где учет электроэнергии ведется по единому тарифу;
• электронные — более совершенные модели с широким функционалом и высокой точностью показаний. Рекомендуются для установки на объектах, где предусмотрена разная тарификация учета расхода электрической энергии.

Устройство счетчика электроэнергии

Устройство электросчетчика с электронным измерительным механизмом предусматривает наличие таких элементов:

• специализированные микросхемы, выполняющие функцию замера количества электроэнергии и преобразования полученных данных в единицы измерения;
• вычислительный механизм;
• защитный корпус;
• импульсный или цифровой выход (в зависимости от модели) для возможности удаленного считывания показаний и интеграции прибора в единую систему автоматизированного учета расхода энергии.

В электромеханическом счетчике вычислительный механизм представлен электромагнитом, соединенным с барабаном, который представляет собой систему колесиков с цифрами. В электронном приборе в качестве счетного механизма используется микроконтроллер, подключенный к цифровому дисплею. Устройство электросчетчиков данного типа предусматривает наличие модуля энергонезависимой памяти, в котором регистрируется количество тока, использованное в разных режимах — например, в дневное и ночное время суток.

Принцип работы однотарифного электросчетчика

Принцип работы электросчетчика электромеханического типа достаточно простой. При включении электроприборов на вход счетчика поступают сигналы о напряжении и силе тока, которые фиксируются соответствующими датчиками и передаются на преобразователь. Он, в свою очередь, оцифровывает эти сигналы и преобразует их в импульсы определенной частоты. Импульсы передаются на электромагнит счетного механизма, далее, посредством зубчатой передачи, сигнал поступает на колесики барабана. В результате данные отображаются в виде конкретных цифр.

Вам также может понравиться

H00011857

Электросчетчик «Пульсар 1Т» ЖКИ RS485 с кнопкой

от 2335 ₽

Купить оптом

Н00012582

Электросчетчик «Пульсар 1» ЖКИ с кнопкой

от 1262 ₽

Купить оптом

Однотарифный однофазный счетчик электроэнергии «Пульсар 1» с механическим индикатором

от 835 ₽

Купить оптом

Как считываются показания электромеханического однотарифного счетчика

Электромагнитные модели торговой марки Пульсар производства компании «ТЕПЛОВОДОХРАН» оснащены счетным механизмом с шестиразрядным барабаном. Принцип работы электросчетчиков данного типа предусматривает вывод показаний на переднюю панель прибора. При считывании принимаются во внимание первые пять цифр (колесики черного цвета). Показания корректны только в том случае, если прибор подключен к исправной сети электропитания (должен гореть светодиодный индикатор), опломбирован, эксплуатируется с соблюдением сроков поверки и рекомендаций производителя.

Подготовка электромагнитного счетчика к использованию

Перед монтажом и использованием проведите тщательный осмотр прибора на наличие механических повреждений корпуса, проверьте целостность пломб. Напряжение, которое подводится к параллельной цепи электросчетчика, не должно превышать 265 Вольт. Сила электротока в последовательной сети электросчетчика не должна быть выше 60 или 100 Ампер в зависимости от модификации прибора .

Подключение прибора проводится только при обесточенной сети электропитания. После подключение и опломбирования включите электроприборы. При правильном подключении мигает светодиодный индикатор, показания расхода электроэнергии увеличиваются.

Как работает электронный многотарифный электросчетчик

Принцип работы электросчетчиков многотарифного типа аналогичен принципу работы электромагнитных приборов. Единственное отличие — преобразованный сигнал подается на микроконтроллер, который управляет цифровым дисплеем, запоминающим устройством и электронным реле. На дисплей выводится не только количество использованной электроэнергии, но и значения физических величин электросети: мощность, сила электротока, частота сети и другие.

Многотарифные счетчики торговой марки Пульсар способны вести учет электрической энергии по четырем тарифам в двенадцати сезонах. Они оснащены встроенной литиевой батареей, которая обеспечивает автономный ход часов в случае отключения подачи электропитания. Ресурс батареи рассчитан на 16 лет непрерывной работы.

Встроенный модуль памяти позволяет вести журнал событий, рассчитанный на 22 типа событий. В свою очередь, каждый тип может включать до 24 событий.

Как считываются показания электронного счетчика

Принцип работы электросчетчиков данного вида предусматривает вывод показаний на электронный дисплей. Сценарий вывода показаний задается пользователем. Появление на дисплее значка в виде треугольника с восклицательным знаком свидетельствует о наличии ошибок.

Вычислительный механизм может находиться в циклическом или нециклическом режиме работы. В первом случае переключение тарифных режимов осуществляется автоматически (период отображения программируется). Во втором переключение режимов осуществляется вручную посредством нажатия кнопки на крышке корпуса.

Для дистанционного считывания данных предусмотрен цифровой интерфейс RS485 с гальванической изоляцией от входных цепей.

Подготовка электронного счетчика к использованию

Перед установкой электросчетчика необходимо убедиться в его технической исправности, отсутствии повреждений. Следует также проверить заводские настройки прибора. Если они не соответствуют вашим требованиям, проводится перепрограммирование через интерфейс RS485 с использованием ПК и специального программного обеспечения.

После подключения прибора к сети электропитания на дисплее должна появиться информация о версии программного обеспечения и результате самодиагностики. При отсутствии ошибок на дисплее последовательно отображаются разрешенные режимы работы. Показания значений силы электротока и напряжения в сети соответствуют реальным.

На нашем сайте вы можете купить электросчетчик по привлекательным ценам!

Как работает счетчик электроэнергии — как самостоятельно проверить правильно ли работает двухтарифный счетчик электроэнергии

Любой житель мегаполиса заинтересован в экономии электроэнергии – в наш век технического и информационного прогресса практически каждая квартира наполняется большим количеством домашней бытовой техники. Сделать это выгодно можно с помощью двухтарифного электронного счетчика, разработанного специально для экономии ваших средств.

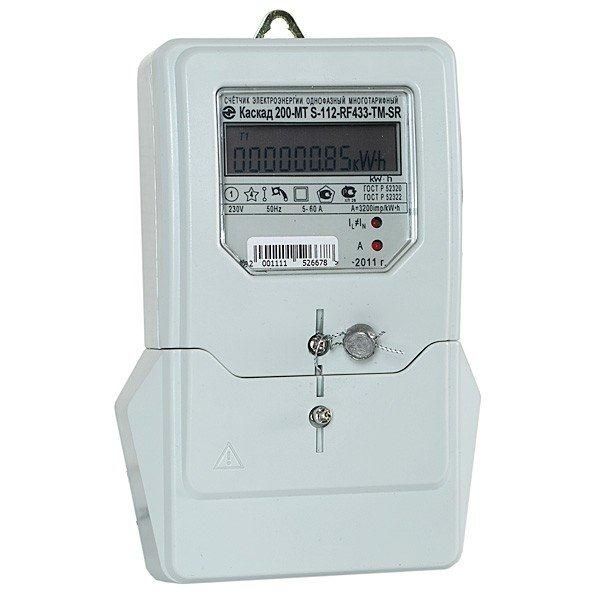

Принцип работы двухтарифного электронного счетчика

Главным отличием двухтарифного электросчетчика от обычного однофазного является особенность его работы: днем и ночью стоимость 1 кВт электроэнергии будет отличаться. Ночью тариф будет несколько ниже, чем днем.

Сделано это с одной целью – снизить нагрузку на электроподстанции. Низкая цена на электроэнергию будет стимулировать некоторых потребителей пользоваться некоторыми электроприборами ночью, тем самым уменьшая нагрузку на сеть.

Несомненными преимуществами двухтарифного типа электросчетчиков, работающих по принципу «день-ночь» считаются:

• Возможность сэкономить на коммунальных платежах
• Снижение нагрузки на электростанцию
• Снижение вредного влияния на окружающую среду – неравномерное потребление топлива на электростанциях в разное время суток. Днем и вечером загрязнение происходит крайне интенсивно

Наряду с преимуществами у двухтарифного электросчетчика существуют и некоторые недостатки:

• Не везде разница в тарифах ощутима и выгодна
• После подключения двухтарифного счетчика учета электричества следует правильно эксплуатировать бытовые приборы, иначе ни о какой экономии не будет идти и речи

Способы проверки правильности работы двухфазного электронного счетчика

Плату за электроэнергию потребители производят по показаниям электросчетчиков. Однако известны случаи, когда приборы учета электричества по ряду причин дают сбои. Проверить, правильно ли работает ваш энергосчетчик, можно самостоятельно, без вызова на дом специалиста энергоучастка.

Проверка электросчетчика – это выявление возможной разницы между реальными показаниями и показаниями, которые списываются с табло прибора.

Каким образом можно проверить, правильно ли работает двухфазный электронный счетчик:

1 способ – самый важный – проверка правильности подсоединения счетчика

2 способ – самоход

Самоход – это способ поиска неисправности в работе прибора, когда лампочка светового указателя двухтарифного электронного счетчика начинает непрерывно сигналить при недоступности нагрузки на энергосеть и наличию в ней напряжения.

Проверить самоход правильно достаточно просто. Оставьте подключенным вводную и отсоедините питание всех отходящих от щитка коммутаты. Теперь необходимо внимательно проследить за работой электросчетчика – если самохода нет, то лампочка светового указателя электронного счетчика моргнет не более одного раза – счетчик работает правильно.

3 способ – энергопотребляющий прибор и секундомер

Отключаем от сети все электроприборы и включаем все выходящие из щитка автоматы. Для точности определения показаний счетчика используем обычную лампу накаливания с мощностью 100 Вт. Возьмем три лампы общей мощностью в 300 Вт. Энергосберегающие лампы использовать крайне нежелательно, т.к. они способствуют появлению сбоев в показаниях счетчика.

Подготовьте секундомер и при включенных лампах (300 Вт) засеките время интервала десяти сигналов лампочки светового указателя электронного двухфазного счетчика.

4 способ – число передачи

Число передачи – это то количество световых миганий, которые наблюдаются на протяжении одного часа при нагрузке в 1 кВт.

Измерение показаний электронного счетчика производится в соответствии со следующими единицами измерения — .

Посмотреть показания счетчика можно на его лицевом табло.

Это одни из наиболее простых и популярных способов проверки правильности работы счетчика системы «день-ночь». Существуют и иные методы – с использованием расчетных формул для выявления процента погрешности работы счетчика.

Что делать, если электросчетчик, работающий по принципу «день-ночь», неисправен

В случае выявления большой погрешности, которая отразится на разнице в оплате по тарифу, двухтарифный электронный счетчик необходимо заменить.

В случае если вы не уверены в своих расчетах, можно вызвать специалиста теплосети, который выполнит перерасчет и выдаст предписание, если счетчик не пройдет процедуру проверки.

Выгодно ли подключать двухтарифный электронный счетчик

Сегодня большинство домашних приборов и систем работают круглосуточно (холодильник, система отопления полов, крыши и т. п.). Поэтому установка электросчетчиков, работающих по принципу «день-ночь», в таком случае станет выгодным решением, которое поможет вам сэкономить ваши средства.

Простое руководство по поверке и вводу в эксплуатацию электросчетчиков

Подрядчики-электрики и техники по эксплуатации часто сталкиваются с трудностями при обманчиво сложном процессе поверки электросчетчиков (е-счетчиков). Всякий раз, когда к электрическому счетчику «прикасаются», очень важно проверить показания. Компания APT предоставила простое руководство с простыми проверками для всех, кто хочет убедиться, что показания электрических счетчиков точны.

Обратите внимание, что этот процесс НЕ является калибровкой электросчетчика.

Калибровка расходомера выполняется на заводе при изготовлении счетчика и сравнивает точность нового счетчика со стандартом NIST (Национальный институт стандартов и технологий). Проверка просто подтверждает, что счетчик установлен и считывает значения, которые соответствуют независимой проверке тока и напряжения, а также фазовых соотношений между напряжениями и токами, чтобы получить положительные киловатты от счетчика, измеряющего нагрузку.

5 Предварительные требования для проверки Е-метра

Чтобы обеспечить успешную проверку и ввод в эксплуатацию любого электросчетчика, вы должны сосредоточиться на пяти (5) основных элементах:

1. Местонахождение

Действия по проверке электросчетчика будут включать получение информации о местонахождении счетчика.

Эта конкретная информация о местоположении состоит из:

• Здание
• Этаж
• Сетка колонн
• Информация об электрощите или электрооборудовании
• Уникальный номер счетчика

Уникальный номер счетчика похож на «E1234»

• Буква «E» обозначает электрический счетчик источник и нагрузка для цепи

Информация о местоположении и номер счетчика просто для обеспечения четкой привязки собранных данных к месту, где физически установлен измерительный прибор.

Ниже приведен пример счетчика Schneider серии PM8000 с вырезом ¼ DIN в электрическом корпусе.

Электросчетчик для скрытого монтажа, типичный PM8000

2. Напряжение

В дополнение к определению местоположения счетчика, вы должны определить напряжение измеряемой цепи. Например, вам нужно знать, подключается ли напряжение измерителя по схеме «звезда» или «треугольник».

В 3-фазной энергосистеме используются два типа цепей для поддержания постоянной нагрузки на трех «горячих» проводах:

Конфигурация «треугольник» соедините три фазы треугольником. В системе «треугольник» четыре провода (три провода под напряжением и один провод заземления) без нейтрального проводника.

Соединения звездой , с другой стороны, используйте звездообразную конфигурацию. В системе «звезда» имеется пять проводов: три «горячих», один нейтральный и один заземляющий.

Автор C J Cowie (разговор) (Загрузки) – собственная работа, CC BY-SA 3. 0, https://commons.wikimedia.org/w/index.php?curid=102128805

В типичной системе 120/208 В, обе системы Delta и Wye измеряют 208 В переменного тока между любыми двумя горячими проводами. Тем не менее, 3-фазная система «звезда» также измеряет 120 В переменного тока между любым горячим проводом и нейтральным проводом. Другими словами, нейтральный провод системы «звезда» допускает два разных напряжения и питает как трехфазные, так и однофазные устройства.

Обязательно задокументируйте коэффициент трансформации PT и опорное напряжение, особенно в отношении трансформаторов напряжения (PT). Предохранитель соответствующего номинала должен защищать все цепи измерения напряжения от дугового разряда электрооборудования, в котором установлен счетчик.

Номинальное напряжение — типичное среднеквадратичное значение межфазного напряжения электрооборудования (т. е. 480 В, 208 В) на месте установки счетчика. Кроме того, номинальное напряжение устанавливает порог качества электроэнергии для аварийных сигналов отклонения напряжения.

Установки с линейным напряжением более 600 вольт требуют использования трансформатора напряжения для снижения напряжения до более низкого значения. Таким образом, убедитесь, что размер и проводка PT преобразовывают первичное напряжение в полезное вторичное напряжение. Кроме того, настройте коэффициент PT в счетчике (это важно), чтобы получить точные расчеты энергии.

Ниже приведен пример счетчика Schneider Electric серии PM8000 с APT

Проводка напряжения PT

Опорное напряжение — опорное напряжение нейтрали или земли для измерения по отношению ко всем измеренным значениям. Обычно это клеммная колодка нейтрали или заземления в электрическом оборудовании, к которому подключен счетчик. После этого вы должны не забыть пометить и отключить опорное напряжение (VREF). Обратите внимание, что эталонное напряжение VREF должно включать защиту, подходящую для размера предохранителя в соответствии со спецификациями установки счетчика.

Ниже приведен пример счетчика Schneider Electric серии PM8000 с прямым подключением

Напряжение Справочная диаграмма, типичная PM8000

3. Ток

Затем убедитесь, что максимальное значение тока для цепи счетчика ограничено автоматическим выключателем, предохранителем или другим устройством защиты от перегрузки по току. Во-первых, физически проверьте маркировку размера трансформатора тока (ТТ) на измерителе и задокументируйте коэффициент трансформации ТТ.

Обратите внимание, что маркировка на клеммах трансформатора тока обычно указывает полярность трансформатора тока.

Поэтому рекомендуется каждый раз проверять правильность полярности трансформаторов тока. Таким образом, при обслуживании или удалении счетчиков защитите все цепи измерения тока с помощью короткозамыкающего блока, чтобы безопасно шунтировать трансформатор(ы) тока.

Еще одним уникальным аспектом трансформаторов тока является размер и ориентация отверстия трансформатора в форме «бублика» относительно фазных проводников. Таким образом, убедитесь, что физическое открытие «бублика» достаточно для охвата всех токонесущих проводников на каждой фазе. Другими словами, не применяйте ТТ к одному проводнику в параллельной трассе. Нельзя предполагать, что по всем параллельным проводникам течет один и тот же ток.

Аналогичным образом размещение трансформатора тока вокруг ВСЕХ трех фаз не обеспечит точных показаний тока. Ориентация (обычно обозначаемая на ТТ стрелкой или точкой) должна быть одинаковой для всех установок.

Ниже приведен пример трансформатора тока с разъемным сердечником

Установка трансформатора тока h2= черный провод +, S1= белый провод –

Ниже приведен пример счетчика Schneider Electric серии PM8000

Входы трансформатора тока с блоком замыкания

Проводка для входов ТТ на счетчике:

• (I1+, I1-) фаза A
• (I2+, I2-) фаза B
• (I3+, I3-) фаза C
• (I4+, I4-) фаза нейтраль

Кроме того, некоторые заказчики выбирают установку ТТ для контроля тока нейтрали или тока заземления.

4. Управляющее питание

Ваш измеритель может получать управляющее питание независимо от аккумуляторной системы постоянного тока или источника бесперебойного питания (ИБП). Кроме того, он может исходить от управляющего силового трансформатора в электрооборудовании. Однако многие счетчики могут напрямую подключаться к разъемам напряжения для управления питанием.

Вне зависимости от ситуации убедитесь, что вы понимаете мощность управления для этого счетчика. Между тем, убедитесь, что все цепи питания управления требуют защиты с помощью предохранителя, подходящего для электрооборудования, окружающего счетчик.

Опять же, давайте в качестве примера возьмем счетчик Schneider Electric серии PM8000. Убедитесь, что соединения L1 и L2 питания управления прибором установлены правильно с предохранителем соответствующего размера в соответствии с инструкциями по установке счетчика.

E- Мощность управления счетчиком, типичная PM8000

5. Связь

Современные установки электросчетчиков обычно передают информацию в удаленную систему управления мониторингом на компьютере или сетевом сервере. Кроме того, в зависимости от типа подключения счетчика (портов), вы можете передавать данные с помощью последовательных кабелей, кабелей Ethernet или ближайшей вышки сотовой связи.

На каждом измерителе имеется несколько коммуникационных портов, включая последовательный, Ethernet и сотовый. Поэтому для понимания физических подключений, конфигураций и тестирования каждого коммуникационного порта необходима документация. Во многих случаях один счетчик одновременно обменивается данными с несколькими портами.

Коммуникации являются основной причиной обращения в службу поддержки APT как при запуске, так и во время изменения сети клиента.

Настройки Ethernet-порта E-Meter

В настоящее время современные электросчетчики передают данные через соединения Ethernet на сервер мониторинга электроэнергии. Вот еще один пример счетчика Schneider Electric PM8000 и его программного обеспечения для настройки ION Setup, демонстрирующий типичные настройки порта Ethernet, установленные для COM-порта Ethernet.

ION Setup Настройки порта Ethernet типичны для PM8000

Подключив свой ноутбук к портативному коммутатору Ethernet, а затем напрямую к порту Ethernet измерителя, вы можете проверить связь Ethernet с измерителем. Убедитесь, что вы установили IP-адрес своего ноутбука на известный неконфликтующий IP-адрес в измерительной сети ПЕРЕД открытием ION Setup.

Настройки последовательного порта E-Meter

Гирляндное подключение электрических счетчиков к существующему счетчику Ethernet (или отдельному шлюзу Serial-to-Ethernet) — это стандартный метод подключения нескольких счетчиков к одному и тому же последовательному контуру экранированной витой пары RS-485. Поэтому для этих типов счетчиков рекомендуется задокументировать настройки последовательного порта счетчика, как показано ниже.

ION Setup Параметры последовательного порта типичны для PM8000

Обратите внимание, что последовательные счетчики обычно подключаются в цепочке связи, чтобы использовать низкую стоимость последовательных кабелей и подключить множество счетчиков и устройств к одному шлюзу Ethernet. Добавление последовательного счетчика к последовательному контуру требует внимания к деталям; это одна из самых распространенных ошибок при замене или установке счетчика.

2-проводная заделка RS485 и 4-проводная заделка RS485 типичны

Резистор последовательного конца линии (EOL)

Резисторы последовательного завершения или конца линии (EOL), соответствующие характеристическому импедансу кабеля, имеют решающее значение для минимизации отражений, частоты ошибок связи и электромагнитные излучения.

Важно использовать согласующие резисторы с кабелями большой длины, чтобы обеспечить целостность данных и уменьшить количество ошибок. Однако добавление оконечных резисторов иногда может привести к падению напряжения. В результате это падение приводит к тому, что устройства, расположенные дальше всего от шлюза, теряют связь при добавлении оконечных резисторов на очень длинных кабелях. В таких случаях удаление оконечных резисторов или разделение шлейфа на более короткие сегменты может стать ключом к восстановлению связи.

Вы можете проверить связь через последовательный порт измерителя, наблюдая за миганием светодиодов на последовательном порту. Затем подключитесь напрямую к измерителю с помощью последовательного кабеля и запустите ION Setup на своем ноутбуке.

Ниже приведен пример разъема USB-последовательный порт, который может облегчить прямое последовательное соединение с ноутбуком в полевых условиях.

Преобразование USB в последовательный порт er

Настройки сотового модема E-Meter

Сотовые модемы являются одним из лучших решений, когда вы не можете легко установить кабели Ethernet или последовательные кабели.

Ниже приведен пример сотового модема для частной сети клиента.

Аппаратное обеспечение сотового модема

Как документировать счетчик

Конфигурация и программирование счетчиков

Далее вам нужно задокументировать настройки счетчика в форме или отчете для ведения учета. Ниже приведен пример.

Загрузите форму параметров конфигурации электрического счетчика APT сегодня!

1.

Отсканируйте сертификат калибровки измерителя

Завод отправляет все измерители с сертификатом калибровки в коробке, в котором прослеживается калибровка измерителя в соответствии со стандартами NIST. Если сертификат калибровки счетчика находится внутри коробки или корпуса во время установки нового счетчика, отсканируйте сертификат и приложите его к форме документации счетчика.

Пример сертификата калибровки измерителя

2. Проверка значений измерителя с помощью ION Setup

Использование инструмента настройки измерителя Schneider Electric ION Setup через портативный компьютер, подключенный непосредственно к измерителю. В результате вы сможете видеть показания счетчика в режиме реального времени и точно проверять отображаемое напряжение.

Что проверять:

1. Убедитесь, что отображаемое напряжение соответствует ожидаемому значению.
2. Подтвердите напряжение на клеммах VREF с помощью цифрового мультиметра.
3. Убедитесь, что текущий дисплей соответствует измеряемой нагрузке.
   • В идеале измеряемая нагрузка должна составлять не менее 10 % от номинальной мощности трансформатора тока.
4. Убедитесь, что измеряемое значение кВт положительное.
   • Положительное измерение подтверждает правильность подключения и ориентации ТТ.

Опять же, измеряемая нагрузка должна составлять не менее 10% от номинального значения трансформатора тока, чтобы обеспечить точные показания. Применение известной нагрузки через измеренную нагрузку — лучший способ определить, правильно ли сконфигурировано измерение, наблюдаемое на измерителе.

ION Setup Средство просмотра в реальном времени

Просмотрите векторную диаграмму, чтобы определить, что VREF и трансформаторы тока (ТТ) выровнены и находятся в фазе. В промышленных или коммерческих индукционных нагрузках напряжение опережает ток и создает отстающий коэффициент мощности с положительными киловаттами. Опережающий коэффициент мощности или отрицательные киловатты являются признаком того, что ТТ инвертирован или фазовые соотношения между напряжениями и токами неправильно подключены.

Типичная векторная диаграмма с правильно отображаемым соединением звездой

Устранение неполадок

Типы проблем с проводкой

Прежде чем подозревать проводку , , проверьте, правильно ли запрограммирован измерительный прибор с правильными соотношениями PT и CT и правильно ли настроен РЕЖИМ НАПРЯЖЕНИЯ. Поэтому, в зависимости от конфигурации, может быть 3 ТТ и 3 ТТ вторичных обмоток (12 концов проводников). В результате убедитесь, что вы применяете их к измерителю с правильной полярностью. Они могут быть неправильно подключены без надлежащего пуско-наладочного тестирования, в результате чего счетчик будет отображать неверные показания.

Ошибки проводки могут состоять из любой комбинации следующих

г:

1. Перепутаны фазы тока
2. Неправильная полярность тока
3. Перепутаны фазы напряжения и текущие значения, но неверные значения Вт, ВА, ВАр и коэффициента мощности. Обратите внимание, что отрицательное значение кВт указывает на неправильную полярность нагрузки.

   Когда счетчик имеет нулевые значения тока и присутствует нагрузка

   • Подтвердите, что тестовые выключатели замкнуты
   • Убедитесь, что перемычки сняты с любых закорачивающих блоков ТТ (этот процесс обеспечивает протекание тока через счетчик)

   Если счетчик показывает нулевые значения напряжения

   • Подтвердите наличие всех предохранителей

   Когда напряжение показывает неожиданное значение

   • Проверьте настройки коэффициента трансформации
   • Проверьте настройку режима напряжения
   СОВЕТ

   Если ток измерителя отображается в килоамперах, а не в амперах, измените первичный и вторичный коэффициенты ТТ измерителя, чтобы использовать 1 А и вторичный коэффициент ТТ. Например, если первичный трансформатор тока рассчитан на 2000 А, а вторичный трансформатор тока — на 5 А, счетчик будет отображать показания силы тока в килоамперах.

   Вместо этого используйте то же соотношение 2000:5 = 400:1 и запрограммируйте первичный ТТ на 400 А, а вторичный ТТ на 1 А. По сути, это то же самое математическое соотношение, что и 2000 А/5 А. Однако счетчик отображает силу тока в амперах.

   Общие коэффициенты ТТ, преобразованные из вторичного 5А во вторичный 1А

   Проверка Е-метра

   Наконец, вы можете проверить напряжение и ток, сравнив показания счетчика с независимым цифровым мультиметром. Вот что влечет за собой процесс проверки счетчика.

   Проверка электросчетчика

   Для проверки электрического счетчика подайте известную или существующую нагрузку через трансформаторы тока с управляющим питанием и измерьте результирующие ток и напряжение с помощью независимого прибора.

   Проверка напряжения (V1, V2, V3)

   Вы можете проверить показания счетчика с помощью цифрового мультиметра, проверив входы напряжения на входы VREF. Если используется PT, напряжение, измеренное цифровым мультиметром, необходимо будет умножить на множитель, чтобы получить фактическое измеренное напряжение.

   Полевая проверка должна совпадать с показаниями счетчика на плюс-минус 5%. Неверные показания отличаются более чем на 5 % между цифровым мультиметром (DMM) и дисплеем измерителя.

   Таблица проверки напряжения

   Проверка тока (Ia, Ib, Ic)

   Для проверки токовых входов счетчика используйте цифровой мультиметр с токоизмерительным датчиком. По возможности измеряйте фактический ток нагрузки на проводниках, по которым протекает ток во время каждой фазы, вместо того, чтобы пытаться измерить вторичный ток (который намного меньше по величине). Точно так же полевые проверки должны совпадать с показаниями счетчиков с точностью до 5%. Неудачные показания отличаются более чем на 5% от показаний цифрового мультиметра (DMM).

   Таблица проверки тока

   Новые счетчики обычно требуют установки нагрузки на счетчик для проверки показаний тока. Таким образом, в идеале вы должны согласовать с подрядчиком или строительным персоналом, чтобы получить достаточные нагрузки для проведения измерений в месте установки счетчика. Существующие счетчики обычно имеют текущую нагрузку, которую можно использовать для сравнения.

   APT Проверка и ввод в эксплуатацию E-Meter

   APT может помочь вам проверить и ввести в эксплуатацию ваши счетчики или даже составить спецификацию, чтобы убедиться, что этот важный процесс выполняется правильно с первого раза для нового строительства или проектов.

   Прежде всего, мы предоставляем полную сервисную поддержку клиентам и подрядчикам, которым требуются точные данные от их систем учета, реле, генераторов, автоматических переключателей, источников бесперебойного питания (ИБП). В результате многие клиенты доверяют APT независимую проверку своей распределенной генерации на месте, солнечных фотогальванических (PV) массивов, аккумуляторных батарей, топливных элементов или микросетей и сравнивают с электроэнергией.

   Эндрю Э. Тейлор, ЧП | Главный исполнительный директор АПТ

   Ищете дополнительную информацию?

   Свяжитесь со специалистом APT сегодня, чтобы найти правильное решение, соответствующее потребностям вашего бизнеса.

   Свяжитесь с нами

   Подписаться >>

   ELM1 — преобразователь показаний счетчиков электроэнергии | FIEDLER

   Характеристика

   • Магнитное кольцо для быстрой установки головки счетчика на электросчетчик
   • Надежная оптическая связь со счетчиком электроэнергии
   • Выходной сигнал RS485 по стандартному протоколу MODBUS RTU
   • Низкое потребление тока и широкий диапазон напряжения питания от 5 до 28 В пост.
   • Совместимость с входами регистраторов данных и станций телеметрии FIEDLER AMS
   • Расширенная поддержка обработки данных на сервере производителя
   • Возможность активации предупреждающих СМС от подключенной станции телеметрии после достижения заданных предельных значений

   Основное описание

   Преобразователь ELM1 предназначен для дистанционного считывания потребления электроэнергии. Его можно использовать со счетчиками электроэнергии, обычно используемыми энергораспределительными компаниями. С помощью прилагаемого кабеля преобразователь подключается к регистраторам данных FIEDLER по шине RS485 по протоколу MODBUS RTU.

   Преобразователь ELM1 обеспечивает инфракрасную передачу данных со счетчиками электроэнергии в соответствии со стандартом ČSN EN 62056-21 в режиме протокола C, который определяет двунаправленный обмен данными с переключением скорости связи.



   Примеры использования

   Типичным примером использования преобразователя ЭЛМ1 являются дистанционные цифровые показания потребленной электроэнергии в домашних хозяйствах, промышленных предприятиях или многоквартирных домах. Преимуществом цифрового считывания перед обычным подсчетом импульсов является передача абсолютного потребления.



   Прямое считывание преобразователя ELM1

   Небольшие и простые интеллектуальные счетчики типа h21 предназначены для дистанционного считывания одной точки отбора проб. Они могут работать в сети 2G или NB-IoT. Интеллектуальный модуль h21 содержит 2 канала записи.





   Сетевое подключение преобразователей ELM1

   Многоканальная станция телеметрии типа h4, H7 или C8 может использоваться для считывания до нескольких десятков счетчиков электроэнергии по одной сети передачи данных RS485. Универсальная телеметрическая станция H7 содержит 96 каналов записи, а станция C8 даже 120 каналов записи.

   Коммуникационный модуль этих устройств передает измеренные данные на сервер через внутренний модем GSM/GPRS.



   Линия последовательной связи RS485, которая соединяет отдельные преобразователи ELM1, должна быть проведена одной линией с отводами, образованными только соединительными кабелями ELM1. Звездообразное разветвление сети не рекомендуется из-за отражений на концах длинных кабелей.

   Устройство H7 имеет 2 отдельные шины RS485, а устройство C8 даже имеет 4 отдельные шины RS485.



   Чтение государственных реестров электросчетчиков

   Благодаря большому количеству каналов записи с помощью преобразователей ELM1 вышеперечисленные станции телеметрии не только считывают и архивируют десятки счетчиков электроэнергии, подключенных к одной сети RS485, но и могут считывать многие другие величины из регистров состояния счетчиков электроэнергии, в том числе: Серийный номер электросчетчика (ОБИС С.1.0)

   • Суммарное активное потребление [кВтч] (ОБИС 1.8.0)
   • Активное потребление по верхнему тарифу [кВтч] (ОБИС1.8.1)
   • Активное потребление по высокому тарифу [кВтч] (ОБИС1.8.2)
   • Активное потребление по низкому тарифу [кВтч] (ОБИС 1.8.3)
   • Суммарный активный отпуск [кВтч] (ОБИС 2. 8.0)
   • Максимальное активное потребление за четыре часа по высокому тарифу [кВт] (ОБИС 1.6.2)
   • Максимальное активное потребление за четыре часа по низкому тарифу [кВт] (ОБИС 1.6.3)
   • Максимум четверти часа активного потребления в сумме (ОБИС 1.6.0)

   Datahosting

   Богатое программное обеспечение сервера предоставляет авторизованному пользователю графическую и табличную визуализацию измеренных данных из отдельных точек отбора проб, статистические расчеты и формирует обзорные отчеты для дальнейшей обработки измеренных данных.

   Тип подключаемых счетчиков электроэнергии: счетчики электроэнергии со встроенным инфракрасным интерфейсом данных согласно стандарту ČSN EN 62056-21

   Интерфейс связи: RS485

   Протокол связи: Ведомый MODBUS RTU

   Предварительно установленный ком. адрес: 1 (настраиваемый диапазон адресов = от 1 до 247)

   Напряжение питания: 5 .
