Номиналы сопротивлений резисторов таблица: обозначения, таблицы, возможности расшифровки резисторов

Содержание

обозначения, таблицы, возможности расшифровки резисторов

В начале XX века все сопротивления имели очень широкие производственные допуски, что было крайне неудобно и вызывало множество негативных последствий. В связи с этим необходимо было искать пути решения проблемы, так как электротехника развивалась семимильными шагами. Но лишь в 1952 году были приняты номиналы сопротивлений. И это позволило по-новому взглянуть на мир электроники, что дало новый толчок в её развитии.

  • Общее понятие
    • Обозначение на схемах
    • Номинальный ряд
  • Таблица номиналов
  • Цветовая маркировка и кодовые значения
  • SMD резисторы

Общее понятие

Резисторы выступают в роли пассивного элемента электроцепи, но используются практически в каждой из них. Обладая постоянным или переменным сопротивлением, они преобразовывают напряжение в силу тока или наоборот, поскольку, согласно закону Ома, эти величины напрямую связаны с сопротивлением.

Таким образом, основным параметром резисторов будет выступать электрическое сопротивление, которое принято измерять в Омах.

Обозначение на схемах

На схемах эти элементы могут обозначаться по-разному, в зависимости от страны и номинальной мощности рассеивания. Но в основу заложены простейшие формы, представленные на рисунке.

И если со странами всё понятно, то мощность рассеивания может вызвать вопросы. А это, не что иное, как мощность, которую сможет рассеять сопротивление без вреда для себя. Ведь во время протекания электричества через резистор образуется мощность, которая его нагревает. Если она выше допустимой величины, то последует его перегрев, что приведёт к выходу детали из строя.

Помимо стандартного обозначения, возможны некоторые вариации для более точного отображения номинала. Так, в прямоугольнике, схематически обозначающем сопротивление, могут находиться римские цифры или полоски:

  • Три наклонные обозначают, что резистор 0,05 Вт;
  • Две наклонные – 0,125 Вт;
  • Одна наклонная полоса – 0,25 Вт;
  • Одна горизонтальная полоска – 0,5 Вт;
  • Римская 1 – 1 Вт;
  • Римская цифра 2 – 2 Вт;
  • Римская 5 – 5 Вт.

Номинальный ряд

Ненормированные допуски в широком поле обуславливали проблемы с подбором сопротивлений и последующей их заменой. И все эти неудобства вынудили прибегнуть к образованию номинального ряда, в результате чего были установлены общие для производства резисторов номинальные допуски.

Чтобы понять ценность образования такого ряда, можно в качестве примера взять сопротивление на 100 Ом, которое имеет номинальное отклонение в 10%. Например, в конкретном случае необходим резистор на 105 Ом. Но, учитывая десятипроцентное отклонение от ста Ом в обе стороны, несложно понять, что это же сопротивление подойдёт и для требуемых 105 Ом, а это исключает необходимость делать деталь для этого значения.

Однако рациональнее будет сделать резистор на 120 Ом, так как при номинальном отклонении в 10% он будет покрывать значения от 108 до 132 Ом.

И это куда более удобно, ведь те же 100 и 105 Ом будут входить в этот интервал.

А помимо них, сюда смогут войти и множество других.

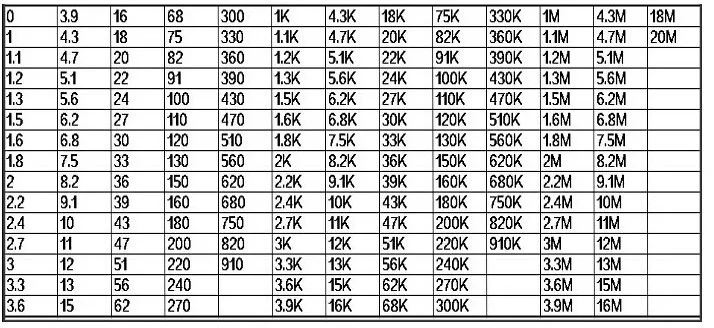

Таблица номиналов

Если следовать такой логике, то при номинальном отклонении сопротивления в 10% с диапазоном от 100 до 1000 Ом смогут покрыть множество значений: 100, 120, 150 и так далее, со стандартным округлением. Причём все они относятся к маркировочному обзначению Е12.

Отношение к номинальному ряду EIA здесь показывает буква «Е». А цифра, следующая за ней, указывает, сколько логарифмических шагов будет содержать диапазон от 100 до 1000.

Приведённая таблица номиналов резисторов отображает значения сопротивлений 100-1000. Когда необходимо узнать другие диапазоны, то высчитать их несложно действиями деления или умножения.

Между сериями могут быть определённые отличия:

  • Е6 – подразумевает допуск в 20%;
  • Е12 – 10%;
  • Е24 – 5 и 2%;
  • Е48 – 2%;
  • Е96 – имеет допуск в 1%;
  • Е192 – указывает на значения 0,5%, 0,25%, 0,1% и выше.

Цветовая маркировка и кодовые значения

Большинство современных резисторов из-за слишком миниатюрных габаритов часто маркируют цветовыми полосками. Их может быть 4, 5 и реже 6. Цвета на них наносятся далеко не для красоты, и каждый из них имеет своё индивидуально значение, благодаря которому можно легко узнать все данные по сопротивлению:

  • Первые две полоски указывают на номинальное сопротивление.
  • Если полоски три или четыре, то третья указывает множитель.
  • Четвёртая говорит о точности сопротивления.

Максимально точно узнать какой резистор имеется в наличии, можно с помощью онлайн-калькуляторов или благодаря таблице цветов резисторов.

Если обозначение пятиполосное, то:

  • Первые три полосы – значение сопротивления.
  • Четвёртая – данные по множителю.
  • Пятая – указание точности.

Новичков часто интересует, с какой стороны считать полоски. За первую принято принимать ту, которая ближе находится к краю. Не бывают первыми полоски золотистого цвета. Это даёт дополнительную возможность определить начало отсчёта с некоторыми резисторами.

Для обозначения номинала резисторов могут использоваться буквенно-цифровые кодировки. Четыре-пять символов способны передать всю необходимую для пользователя информацию. Номинал резистора здесь укажут первые знаки. Это может быть несколько цифр и одна буква. Буква указывает на положение запятой в десятичном исчислении, а также множитель. Символ, стоящий на конце, указывает на отклонение.

SMD резисторы

Резисторы SMD ввиду своих незначительных размеров имеют индивидуальную маркировку. Это могут быть как цифры, так и цифры с буквами. Обозначения встречаются

в трёх вариациях:

  1. Три цифры – два первых знака покажут значение сопротивления, а последний — множитель.
  2. Четыре цифры – три начальные из них указывают сопротивление резистора, а четвёртая расскажет о множителе.
  3. Две цифры и символ – в первых двух цифрах скрывается показатель сопротивления, но для их расшифровки потребуется воспользоваться таблицей. Символ же обозначит множитель.

Учитывать необходимо и букву, которая указывает множитель: S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴.

Определить номинал резистора совсем несложно, если знать, как это сделать. Опытные электронщики многую информацию держат в голове ввиду большого опыта и регулярного контакта с электродеталями.

Что же касается любителей и новичков, то для них значительно проще определить номинал деталей с помощью таблиц, которые можно распечатать и всегда держать под рукой, или онлайн-калькуляторов, помогающих точно определить параметры детали.

Номиналы сопротивления резисторов

Итак, начнем с основного определения резистора. Резистор — это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления оно может быть постоянным и переменным. Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из закона Ома , напряжение и сила тока связаны друг с другом как раз через величину сопротивления:. Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:. Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Ряд номиналов резисторов E24
  • Номиналы сопротивления резисторов
  • Номиналы резисторов
  • Калькулятор цветовой маркировки резисторов
  • Номиналы резисторов. Таблица, онлайн калькулятор
  • Номиналы сопротивления резисторов
  • Цветовая маркировка резисторов программа. Кодовая маркировка резисторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Расчет резистора для светодиода

Ряд номиналов резисторов E24


В начале XX века все сопротивления имели очень широкие производственные допуски, что было крайне неудобно и вызывало множество негативных последствий. В связи с этим необходимо было искать пути решения проблемы, так как электротехника развивалась семимильными шагами. Но лишь в году были приняты номиналы сопротивлений. И это позволило по-новому взглянуть на мир электроники, что дало новый толчок в её развитии.

Резисторы выступают в роли пассивного элемента электроцепи, но используются практически в каждой из них.

Обладая постоянным или переменным сопротивлением, они преобразовывают напряжение в силу тока или наоборот, поскольку, согласно закону Ома, эти величины напрямую связаны с сопротивлением. Таким образом, основным параметром резисторов будет выступать электрическое сопротивление, которое принято измерять в Омах.

На схемах эти элементы могут обозначаться по-разному, в зависимости от страны и номинальной мощности рассеивания. Но в основу заложены простейшие формы, представленные на рисунке. И если со странами всё понятно, то мощность рассеивания может вызвать вопросы. А это, не что иное, как мощность, которую сможет рассеять сопротивление без вреда для себя. Ведь во время протекания электричества через резистор образуется мощность, которая его нагревает.

Если она выше допустимой величины, то последует его перегрев, что приведёт к выходу детали из строя. Помимо стандартного обозначения, возможны некоторые вариации для более точного отображения номинала. Так, в прямоугольнике, схематически обозначающем сопротивление, могут находиться римские цифры или полоски:. Ненормированные допуски в широком поле обуславливали проблемы с подбором сопротивлений и последующей их заменой. И все эти неудобства вынудили прибегнуть к образованию номинального ряда, в результате чего были установлены общие для производства резисторов номинальные допуски.

Например, в конкретном случае необходим резистор на Ом. Но, учитывая десятипроцентное отклонение от ста Ом в обе стороны, несложно понять, что это же сопротивление подойдёт и для требуемых Ом, а это исключает необходимость делать деталь для этого значения. И это куда более удобно, ведь те же и Ом будут входить в этот интервал.

А помимо них, сюда смогут войти и множество других. Причём все они относятся к маркировочному обзначению Е Отношение к номинальному ряду EIA здесь показывает буква «Е». А цифра, следующая за ней, указывает, сколько логарифмических шагов будет содержать диапазон от до Приведённая таблица номиналов резисторов отображает значения сопротивлений Когда необходимо узнать другие диапазоны, то высчитать их несложно действиями деления или умножения.

Большинство современных резисторов из-за слишком миниатюрных габаритов часто маркируют цветовыми полосками. Их может быть 4, 5 и реже 6. Цвета на них наносятся далеко не для красоты, и каждый из них имеет своё индивидуально значение, благодаря которому можно легко узнать все данные по сопротивлению:.

Максимально точно узнать какой резистор имеется в наличии, можно с помощью онлайн-калькуляторов или благодаря таблице цветов резисторов. Новичков часто интересует, с какой стороны считать полоски. За первую принято принимать ту, которая ближе находится к краю. Не бывают первыми полоски золотистого цвета. Это даёт дополнительную возможность определить начало отсчёта с некоторыми резисторами. Для обозначения номинала резисторов могут использоваться буквенно-цифровые кодировки.

Четыре-пять символов способны передать всю необходимую для пользователя информацию. Номинал резистора здесь укажут первые знаки. Это может быть несколько цифр и одна буква. Буква указывает на положение запятой в десятичном исчислении, а также множитель. Символ, стоящий на конце, указывает на отклонение. Резисторы SMD ввиду своих незначительных размеров имеют индивидуальную маркировку.

Это могут быть как цифры, так и цифры с буквами. Обозначения встречаются в трёх вариациях:. Определить номинал резистора совсем несложно, если знать, как это сделать. Опытные электронщики многую информацию держат в голове ввиду большого опыта и регулярного контакта с электродеталями. Что же касается любителей и новичков, то для них значительно проще определить номинал деталей с помощью таблиц, которые можно распечатать и всегда держать под рукой, или онлайн-калькуляторов, помогающих точно определить параметры детали.

Главная Элементы электрики Резисторы Номиналы сопротивлений и обозначения резисторов. Номиналы сопротивлений и обозначения резисторов В начале XX века все сопротивления имели очень широкие производственные допуски, что было крайне неудобно и вызывало множество негативных последствий. Ладыжин Валерий. Из чего состоит резистор и принцип его работы в электрической цепи.

Калькулятор резистора по полоскам цветовой маркировки. Маркировки и буквенное обозначение советских резисторов.


Номиналы сопротивления резисторов

Первым делом давайте разберемся с советскими резисторами. Хоть ты что делай, а от советской электроники не убежишь. Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0. МЛТ — это разновидность самых распространенных советских резисторов, от сокращенных названий М еталлопленочный, Л акированный, Т еплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.

Ну, а, если так, – 10к, то этот резистор имеет сопротивление 10 килоОм (10 электронной цепи необходимы свои наборы номиналов сопротивлений.

Номиналы резисторов

В электротехнике номиналы резисторов не устанавливаются произвольно — они могут принимать лишь вполне определенные регламентируемые стандартами значения. Всё существующее многообразие этих величин должно укладываться в перечень номиналов, называемый рядом сопротивлений резисторов. С примером вполне конкретного ряда резисторов можно ознакомиться на рисунке, приведённом ниже по тексту. Рассмотрим порядок формирования этих рядов более подробно. Типовой ряд номиналов резисторов формируется по строго установленным правилам, связанным с технологическими нюансами производства этих радиотехнических изделий. Особенность изготовления резистивных элементов состоит в том, что не имеет смысла устанавливать номиналы сопротивлений в виде непрерывного ряда значений. Объясняется это тем, что каждый образец резистора имеет определённую погрешность, получаемую при его производстве. Следующим по значению может быть выбран элемент Ом, который при данной погрешности на её нижней границе имеет значение Ом верхний предел — Ома. Исходя из этого, следующая по возрастанию номинала величина резистора должна быть порядка Ом. Указанные выборочные величины сводятся в специальные таблицы, отличающиеся разбросом сопротивлений и количеством прописываемых в них значений.

Калькулятор цветовой маркировки резисторов

Номинальное сопротивление распространенных резисторов измеряется в омах Ом , колиоомах кОм , мегаомах МОм. Номинальное сопротивление выбирается из определенного ряда значений. Число после буквы E означает количество значений в ряду. Сопротивление определяется умножением значения из ряда на 10 n , где n — целое положительное или отрицательное число. Например, для числа 4,7 значения сопротивления могут быть: 0,47 Ом, 4,7 Ом, 47 Ом, Ом, 4,7 кОм и т.

Номиналы промышленно выпускаемых электронных компонентов сопротивление резисторов , ёмкость конденсаторов , индуктивность небольших катушек индуктивности не являются произвольными. Существуют установленные стандартом специальные ряды номиналов, [1] представляющие собой множества значений от 1 до

Номиналы резисторов. Таблица, онлайн калькулятор

Главная О сайте BEAM-робототехника BEAM-роботы Искусственная жизнь BEAM-философия Технологии и устройство Робототехника для начинающих Как сделать первого робота Несколько увлекательных экспериментов с первым самодельным роботом Основы Электроника для начинающих Электронные компонеты Резистор Конденсатор Диод Транзистор Светодиод Фототранзистор Основы электроники Алгебра логики Логическое сложение Логическое умножение Логическое отрицание Законы алгебры логики Логические элементы Логические микросхемы Схемы роботов Разработка схем роботов Математические методы Основы схемотехники Схема робота, ищущего свет Схема робота, избегающего препятствия Технологии Платформы Макетирование Монтаж BEAM-роботов Как сделать робота Как сделать простейшего робота в домашних условиях Как сделать простого робота на одной микросхеме Как создать робота с логической схемой Создание робота для поиска света с элементами логики Робот своими руками, избегающий препятствия Самодельный рисующий робот. Основы Резистор. Сопротивление резистора. Маркировка резисторов. Резисторы — это электронные приборы, оказывающие сопротивление электрическому току. Терморезистор изменяет свое сопротивление при изменении температуры.

Номиналы сопротивления резисторов

В начале XX века все сопротивления имели очень широкие производственные допуски, что было крайне неудобно и вызывало множество негативных последствий. В связи с этим необходимо было искать пути решения проблемы, так как электротехника развивалась семимильными шагами. Но лишь в году были приняты номиналы сопротивлений. И это позволило по-новому взглянуть на мир электроники, что дало новый толчок в её развитии. Резисторы выступают в роли пассивного элемента электроцепи, но используются практически в каждой из них. Обладая постоянным или переменным сопротивлением, они преобразовывают напряжение в силу тока или наоборот, поскольку, согласно закону Ома, эти величины напрямую связаны с сопротивлением. Таким образом, основным параметром резисторов будет выступать электрическое сопротивление, которое принято измерять в Омах.

Сопротивление резистора — его основная характеристика. номинала резистора обозначают отдельной полосой (см. таблицу внизу статьи).

Цветовая маркировка резисторов программа. Кодовая маркировка резисторов

Основы электроники. Каждый, кто работает с электроникой, или когда-нибудь видел электронную схему, знает, что практически ни одно электронное устройство не обходится без резисторов. Функция резистора в схеме может быть совершенно разной: ограничение тока, деление напряжения, рассеивание мощности, ограничение времени зарядки или разрядки конденсатора в RC-цепочке и т.

Спасибо создателям за удобный ,быстрый и точный ,Онлайн-калькулятор для расчёта сопротивления резистора,а самое главное доступный для всех , для меня это очень удобно и экономия времени! Еще рас спасибо всем. Если на резисторе написан ноль, то сопротивление его составляет 0 Ом. Это по сути технологические перемычки. Дайте схему или хотя бы опишите что за схему вам надо запитать.

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр.

Под этим термином что только не подразумевается. Если просмотреть статьи в интернете, посвященные данному вопросу, то можно встретить упоминания мощности, рабочего напряжения, погрешности. Номинал резистора — это величина его электрического сопротивления, основной параметр радиодетали. Разберемся, какими бывают его значения. Во-первых , невозможно предусмотреть все. В зависимости от схемы требуются элементы с самыми разными параметрами. По понятной причине выпускать детали, отличающиеся по сопротивлению на доли Ом, нереально и бессмысленно.

В каждом конкретном случае требуется сопротивление с определенной точностью. Наибольшая точность выполнения сопротивления резисторов требуется при разработке активных RC фильтров. Цифра указывает количество номинальных значений сопротивления в данном ряду. Теперь рассмотрим несколько примеров определения номиналов сопротивления резисторов по данной таблице.


Стандартные значения резисторов


Сегодня:

Стандартные 0,1%, 0,25%, 0,5% Резисторы:

0,1 %, 0,25 %, 0,5 % Стандартные значения
10. 0 10.1 10.2 10.4 10.5 10.6 10.7 10.9 11.0 11.1 11.3 11.4
11.5 11.7 11.8 12.0 12.1 12.3 12.4 12.6 12.7 12.9 13.0 13.2
13.3 13.5 13.7 13.8 14.0 14.2 14.3 14.5 14.7 14.9 15.0 15.2
15.4 15.6 15.8 16.0 16.2 16.4 16.5 16.7 16.9 17.2 17.4 17.6
17.8 18.0 18.2 18.4 18.7 18.9 19.1 19.3 19. 6 19.8 20.0 20.3
20.5 20.8 21.0 21.3 21.5 21.8 22.1 22.3 22.6 22.9 23.2 24.4
23.7 24.0 24.3 24.6 24.9 25.2 25.5 25.8 26.1 26.4 26.7 27.1
27.4 27.7 28.0 28.4 28.7 29.1 29.4 29.8 30.1 30.5 30.9 31.2
31.6 32.0 32.4 32.8 33.2 33.6 34.0 34.4 34.8 35.2 35.7 36.1
36.5 37.0 37.4 37.9 38. 3 38.8 39.2 39.7 40.2 40.7 41.2 41.7
42.2 42.7 43.2 43.7 44.2 44.8 45.3 45.9 46.4 47.0 47.5 48.1
48.7 49.3 49.9 50.5 51.1 51.7 52.3 53.0 53.6 54.2 54.9 55.6
56.2 56.9 57.6 58.3 59.0 59.7 60.4 61.2 61.9 62.9 63.4 64.2
64.9 65.7 65.5 67.3 68.1 69.0 69.8 70.6 71.5 72.3 73.2 74.1
75. 0 75.9 76.8 77.7 78.7 79.6 80.6 81.6 82.5 83.5 84.5 85.6
86.6 87.6 88.7 89.8 90.9 92.0 93.1 94.2 95,3 96,5 97,6 98,8

Стандартные 1 % Резисторы:

Пример: расчеты 1 % резистора a 5
Просмотрите таблицу 1% и выберите значение 35,7 (ближайшее доступное стандартное значение).
Умножьте на 10 000, чтобы преобразовать в 357 кОм.

1% Стандартные значения
Decade multiples are available from 10.0 Ω through 1.00 MΩ
(also 1.10 MΩ, 1. 20 MΩ, 1.30 MΩ, 1.50 MΩ, 1.60 MΩ, 1.80 MΩ, 2.00 MΩ and 2.20 MΩ)
10.0 10.2 10,5 10,7 11.0 11.3 11.5 11.8 12.1 12.4 12.7 13.0
13.3 13.7 14.0 14.3 14.7 15.0 15.4 15.8 16.2 16.5 16.9 17.4
17.8 18.2 18.7 19.1 19.6 20.0 20.5 21.0 21.5 22.1 22.6 23.2
23.7 24.3 24.9 25.5 26.1 26.7 27.4 28.0 28.7 29.4 30.1 30.9
31.6 32.4 33.2 34. 0 34.8 35.7 36.5 37.4 38.3 39.2 40.2 41.2
42.2 43.2 44.2 45.3 46.4 47.5 48.7 49.9 51.1 52.3 53.6 54.9
56.2 57.6 59.0 60.4 61.9 63.4 64.9 66.5 68.1 69.8 71.5 73.2
75.0 76.8 78.7 80.6 82.5 84.5 86.6 88.7 90.9 93.1 95.3 97.6

Значения стандартных резисторов рассчитываются по простой формуле, приведенной ниже. Округлите результат до нужного числа значащих цифр (3 для 1% и 2%, 2 для 5% и 10%). Как показано на диаграмме справа (созданной в Excel), построение значений в логарифмическом масштабе дает прямую линию.


Стандартные 5% резисторы:

5% Стандартные значения
Decade multiples are available from 10 Ω through 22 MΩ
10.0 11.0 12.0 13.0 15.0 16.0 18.0 20.0 22.0 24.0 27.0 30,0
33,0 36,0 39.0 43.0 47.0 51.0 56.0 62.0 68.0 75.0 82.0 91.0

Standard 10% Resistors:

10% Стандартные значения
Доступны множители декад от 10 Ом до 1 МОм
10,0 12,0 15,0 18,0 22. 0 27.0 33.0 39.0 47.0 56.0 68.0 82.0

Jeremy W. Webb
Graduate Student
Electrical and Computer Engineering Department
One Shields Avenue
Дэвис, Калифорния 95616

Последнее изменение:

Таблица номиналов аттенюаторных резисторов

» Примечания по электронике

Значения резисторов для аттенюаторов Pi, T и T с перемычкой легко рассчитать, но вот готовая расчетная таблица значений.


ВЧ-аттенюаторы Включает:
Основные сведения об аттенюаторах Характеристики аттенюатора Резистивный аттенюатор Таблица номиналов резисторов аттенюатора Сбалансированные резистивные аттенюаторы Переменный аттенюатор на PIN-диоде Аттенюатор SMA


При проектировании резистивных аттенюаторов часто полезно иметь таблицу или диаграмму готовых расчетных значений. Это облегчает выбор значений и определение того, какой формат использовать с точки зрения использования удобных значений.

В приведенной ниже таблице представлены сводные данные с шагом 1 дБ для резистивных аттенюаторов Pi- и T-образного сечения, а также мостового Т-образного аттенюатора для уровней затухания от 1 до 20 дБ. Уровни затухания выше 20 дБ на секцию не рекомендуются, поскольку утечка и другие проблемы означают, что характеристики вряд ли будут такими же хорошими. Если требуются более высокие значения затухания, то предлагается использовать несколько секций по 20 дБ или меньше — обычно уровень затухания I усредняется по каждой секции.

Номера компонентов резистивного аттенюатора

На приведенных ниже схемах показаны различные компоненты, используемые в аттенюаторах. Номера компонентов, указанные на этих схемах, относятся к номиналам резисторов, указанным в таблице ниже.

Т-образные резисторы аттенюатора

Резисторная аттенюаторная площадка Т-образной секции

Резисторы аттенюаторной площадки пи-секции

Резисторная аттенюаторная площадка пи-секции

Мостовые резисторы аттенюаторной площадки Т-образной секции

Т-образная мостовая аттенюаторная площадка

Таблица значений резисторов аттенюатора ВЧ

В приведенной ниже таблице или диаграмме указаны номиналы резисторов для цепей резисторного ВЧ-аттенюатора Pi и T. Значения в этой таблице рассчитаны для волнового сопротивления 50 Ом.


Таблица значений резисторов аттенюатора ВЧ
для волнового сопротивления 50 Ом
Потери в дБ Р1 Р2 Р3 Р4 Р5 Р6
1 2,9 433 870 5,8 6.1 410
2 5,7 215 436 11,6 12,9 193
3 8,5 142 292 17,6 20,6 121
4 11,3 105 221 23,8 29,3 85,4
5 14,0 82,2 179 30,4 38,9 64,3
6 16,6 66,9 151 37,3 48,9 50,3
7 19,1 55,8 131 44,8 61,9 40,4
8 21,5 47,3 116 52,8 75,6 33,0
9 23,8 40,6 105 61,6 90,9 27,5
10 26,0 35,1 96,2 71,2 108 23,2
11 28,0 30,6 89,2 81,7 128 19,6
12 29,9 26,8 83,5 93,2 149 16,8
13 31,7 23,6 78,8 106 173 14,4
14 33,4 20,8 74,9 120 201 12,4
15 34,9 18,4 71,6 136 231 10,8
16 36,3 16,3 68,8 154 265 9,4
17 37,6 14,4 66,5 173 304 8,2
18 38,8 12,8 64,4 195 347 7,2
19 39,9 11,4 62,6 220 396 6,3
20 40,9 10,1 61,1 248 450 5,6

Значения резисторов аттенюатора для других систем импеданса

Значения резисторов аттенюатора в таблице даны для системы с сопротивлением 50 Ом, так как это, скорее всего, необходимая система полного сопротивления.
