Электросчетчики какой выбрать: Счетчики электроэнергии: какой лучше поставить, как выбрать и купить

Какой счетчик электроэнергии выбрать для дачи? | Вечные вопросы | Вопрос-Ответ

Яна Сушинова

Примерное время чтения: 3 минуты

18415

Сюжет Вопросы, ответы на которые вы всегда хотели узнать

Категория:  ЖКХ

​На выбор счетчика для дачи влияет много факторов: бывают ли люди на даче наездами или живут там постоянно, как утеплен дом, есть ли в нем автоматическая система отопления или нет. АиФ.ru рассказывает, какие бывают счетчики и подходят ли они для дачного дома.

Принцип работы

По принципу работы счетчики для дома делятся на механические (индукционные) и электронные. Главный недостаток механических моделей — низкий класс точности, погрешность его измерений составляет 2%, причем как в сторону переплаты, так и недоплаты за потребляемую электроэнергию. Зато к достоинствам можно отнести долговечность работы (более 15 лет) и более низкую стоимость по сравнению с электронными счетчиками. Класс точности любого счетчика не может быть ниже 2%.

Электронные счетчики отличаются высокой точностью измерений и более высокой стоимостью. Такие модели дают возможность рассчитать расход электроэнергии по разным тарифным планам, но срок службы у них ниже.

Тарифность счетчика

Счетчики также делятся по тарифности: одно-, двух- и многотарифные.

Однотарифные счетчики чаще всего устанавливают в дачных домах. Такие приборы рассчитывают расход электроэнергии только по одному тарифу, независимо от времени суток. Но так как на даче люди чаще всего бывают наездами — по выходным и летом, а не живут круглый год, то нет смысла переплачивать за двухтарифный прибор. Если есть система автоматики отопления и жить на даче приходится часто, а не только летом, лучше приобрести двухтарифные счетчики.

В квартирах и загородных домах, где живут постоянно, чаще ставят двух- и многотарифные счетчики, что позволяет значительно снизить оплату.

Однофазные и многофазные счетчики

По виду измеряемой энергии счетчики бывают однофазные и трехфазные. Тут на выбор влияет тип проводки. Обычно на даче однофазное электричество, но не помешает уточнить это у местного электрика.

Токовая нагрузка

При выборе счетчика надо обращать внимание на его мощность, то есть надо обязательно знать, какую токовую нагрузку он должен будет выдержать. Счетчики изготавливаются на ток от 5 А до 100 А. Чтобы узнать, какой прибор подойдет именно вам, потребуется произвести расчет потребляемой мощности всех электроприборов в среднем за сутки на даче. Если мощность будет ниже 10 кВт, можно приобретать счетчик мощностью от 5А до 60 А, если выше — на 100 А.

В зависимости от выбора месторасположения прибора, надо обратить внимание на то, что есть счетчики, которые можно устанавливать только в обогреваемых помещениях, и такие, которые могут работать при минусовых температурах.

Пломбы, поверка, уровень шума

При покупке прибора надо обязательно проверить, есть ли на нем пломбы. Также необходимо обратить внимание на дату государственной поверки счетчика — не более 2 лет для однофазных и 1 года для трехфазных приборов. После установки счетчика в доме на даче его также надо будет поверять. Межповерочный интервал устанавливается для каждой модели и вида счетчика заводом-изготовителем и прописывается в техпаспорте прибора. Обычно это от 4 до 16 лет в зависимости от модели.

Не лишним будет поинтересоваться уровнем шума счетчика во время его работы.

Смотрите также:

  • Почему взимают плату за тепло по общим нормативам, если установлен счетчик? →
  • Почему оплачивать газ по счётчику выходит дороже? →
  • …Почему нет счетчиков на батареях отопления? →

СНТсчетчик электроэнергии

Следующий материал

Самое интересное в соцсетях

Новости СМИ2

Счетчики электроэнергии для дачи – какой выбрать . Электропара

Загородный отдых на даче не будет полноценным, если в вашем домике нет электричества. Ведь мы так привыкли к комфорту – это пользование стиральной машиной, электрической плиткой для приготовления пищи, просмотр любимых телепередач по вечерам, не говоря уж о садовых и строительно-ремонтных работах. Когда приходит время подключить электричество, встает острый вопрос – какой электросчетчик лучше купить, чтобы не испытывать проблем в будущем.

Первое, на что следует обратить внимание при выборе счетчика электроэнергии, это тип проводки (однофазная, трехфазная). Обычно в садовых домиках и даже коттеджах используется однофазное электричество, но лучше будет уточнить эту информацию у местного электрика. Второе, это количество тарифов – счетчики бывают однотарифные и многотарифные. Подавляющая часть СНТ использует однотарифные счетчики, но если ваше садоводческое товарищество заключило договор с Мосэнерго, у вас есть хорошие шансы сэкономить значительное количество денежных средств. Многотарифные счетчики позволяют пользоваться электричеством в определенные часы (ночное время) с большой скидкой.

Производители

На официальном сайте Мосэнергосбыта указано, что к использованию допускаются счетчики производителей Энергомер, Матрица и Меркурий. Именно на последних мы и остановимся, поскольку они имеют не только массу достоинств, но и в некоторых случаях являются единственными разрешенными приборами учета электроэнергии.

Электрические счетчики Меркурий выпускает российская компания Инкотекс, которая за время своего существования заняла лидирующие позиции на рынке. Широкий ассортимент, возможность выбора тарифа и типа сети, варианты с ЖК дисплеем и даже счетчики с модемом – что ни говори, а модельный ряд у этого производителя самый широкий.

Технические характеристики

Поскольку речь идет об установке электрического счетчика внутри помещения, особых требований к нему не предъявляется. Другое дело, если ваше СНТ приняло на собрании решение установить дополнительные счетчики на столбах с целью предотвращения кражи электроэнергии. Тут нужно внимательно подойти к делу. Местный электрик может вам сказать – покупайте любой однофазный счетчик, главное чтобы это был Меркурий. На самом деле любой счетчик не подойдет. Дело в том, что в Московской области бывают довольно суровые зимы, порой температура на термометре переваливает за минус 40. Как поведет себя электрический счетчик в такой агрессивной среде?

Вот почему следует обратить особое внимание на модель электрического счетчика. В линейке продуктов Меркурий есть счетчики, которые можно эксплуатировать при температуре от минус 40 до плюс 50, это приятно, поскольку шансов получить погрешность не в вашу пользу значительно сокращается.  У Меркурия хорошие счетчики 200.02 и 200.04. Единственное, что может произойти, это сбой работы ЖК дисплея при температурах от минус 20 до минус 40, об этом производитель заявляет открыто в инструкции по эксплуатации. Если же вы выберете модель с условиями эксплуатации до 0 градусов, выгода от использования двух тарифов может сойти на нет, поскольку корректная работа прибора в данном случае не гарантируется.

Обязательно поинтересуйтесь у продавца техническими характеристиками. Кроме того, при использовании ненадлежащего электросчетчика электроснабжающая компания вправе потребовать от вас самостоятельно установить систему обогрева в боксе, где находится счетчик.

Также электрические счетчики могут быть индукционными (это привычные для нас приборы с крутящимся диском) и электронные. В последних класс точности гораздо выше.

Напоследок

Если вы не уверены в выборе счетчика, уточните эту информацию у председателя, продублировав вопрос в Мосэнергосбыте. Невнимательное отношение к этому вопросу может привести к тому, что через несколько месяцев вас обяжут его поменять, таким образом вы потратите деньги дважды. После установки электрического счетчика требуйте акт о проведенных работах и опломбирование, это защитит вас от недобросовестных притязаний со стороны руководства СНТ.

Как правильно выбрать измеритель мощности

Выбор правильного измерителя мощности требует учета многих факторов. Будь то субсчетчик арендатора, субсчетчик коммерческого здания, мониторинг мощности для управления энергопотреблением или другое применение, измеритель мощности должен соответствовать определенным спецификациям. Хотя каждое отдельное приложение будет иметь свои собственные требования, необходимо оценить несколько общих факторов. При изучении вариантов электросчетчика важно знать:

  • Приложение
  • Требования к монтажу
  • Тип трансформаторов тока
  • Настройка связи
  • Полевая конфигурация
  • Общая стоимость установки

Это не полный список характеристик для выбора измерителя мощности для вашего приложения. Скорее, это некие общие рекомендации и напоминания о том, что следует учитывать. Чтобы узнать больше об измерителе мощности Setra и о том, как он соответствует этим рекомендациям, нажмите здесь.

Схема применения

При выборе измерителя мощности необходимо знать две самые важные вещи: определить, что необходимо измерять, и какие данные вы хотите получить от измерителя. Это поможет определить, что счетчик должен делать в приложении, чтобы предоставить информацию с необходимым уровнем детализации.

Если приложение мониторинга предназначено для жилых или небольших коммерческих помещений, то, вероятно, потребуется измеритель мощности, работающий с однофазными или двухфазными нагрузками. Эти приложения используют от 120 до 240 В переменного тока и потребляют меньше тока, чем трехфазные приложения.

Трехфазный счетчик необходим для таких устройств, как чиллеры, вентиляционные установки (AHU) и технологическое оборудование. Трехфазная мощность дает в 1,7 раза большую мощность, чем однофазная при том же токе. Трехфазные двигатели могут иметь мощность до 480 В переменного тока и выдерживать диапазоны тока до 5000 ампер.

После определения типа услуги следующим решением будет количество нагрузок, которые вы хотите измерить в приложении. Нагрузка может состоять из напряжения питания и потребляемого тока для всего здания, распределительного щита или даже отдельной единицы оборудования. Тип обслуживания определяет, сколько трансформаторов тока (ТТ) необходимо для измерения нагрузки; например, для однофазной нагрузки, такой как цепь освещения, может потребоваться только 1 ТТ, а для трехфазной нагрузки, такой как чиллер, потребуется 3 ТТ. Если для полной поддержки стратегии управления энергопотреблением необходимо измерение многих нагрузок, счетчики с несколькими нагрузками сэкономят ваше время и сократят общие инвестиции. Однако, если измеряется только магистраль здания, можно использовать один измеритель нагрузки для удовлетворения потребностей приложения.

Требования к монтажу

В большинстве электротехнических помещений есть ограничения по пространству при установке измерителя мощности, особенно когда для этого измерителя требуется корпус NEMA 1 для обеспечения безопасности. Перед установкой важно убедиться, что расходомер и корпус, если необходимо, поместятся в соответствующем пространстве. Знание монтажной ориентации расходомера помогает определить, поместится ли он в нужном пространстве.

Все виды монтажа должны соответствовать Национальным электротехническим нормам и правилам (NEC). При подключении к источнику электроэнергии рекомендуется, чтобы провода напряжения подключались через электрический выключатель с проводкой соответствующего размера.

Тип трансформаторов тока

Двумя наиболее распространенными типами трансформаторов тока, используемых в счетчиках электроэнергии, являются трансформаторы тока с разъемным/твердым сердечником и пояса Роговского. Требования применения будут определять, какой тип трансформаторов тока следует использовать. Шины и жгуты кабелей неправильной формы распространены в приложениях с высокими требованиями к мощности, что делает выгодным использование поясов Роговского.

Наиболее существенным отличием того, требуются ли для приложения обычные трансформаторы тока или пояса Роговского, является измеряемый ток; обычные трансформаторы тока, как правило, имеют меньшую стоимость в более низких диапазонах силы тока <200 А, тогда как катушки Роговского могут выдерживать до 6000 А и охватывать широкий диапазон силы тока с одним номером детали.

Как только вы узнаете, какие ТТ будут использоваться, выберите измеритель мощности, который принимает эти входы. Если при выборе счетчика тип ТТ неизвестен, лучше выбрать тот, который принимает как обычные ТТ, так и пояса Роговского.

Настройка связи

Измерители мощности могут обмениваться данными различными способами, включая импульсный, BACnet и Modbus. Импульсный выход распространен в однофазных приложениях, где конечному пользователю требуется меньше информации. Счетчики, использующие расширенные протоколы, такие как BACnet и Modbus, могут передавать все параметры через систему автоматизации здания, предоставляя конечному пользователю более полную картину для понимания данных о потреблении. Лучший протокол связи для приложения зависит от желаемого уровня детализации выходной информации и способа сбора информации.

Конфигурация на месте

Установка предварительно сконфигурированного счетчика без гибкости или возможности изменения на месте может вызвать проблемы, если предварительно сконфигурированный счетчик неверен. Измеритель мощности с возможностью гибкой настройки в полевых условиях чрезвычайно выгоден. Эти счетчики снижают риск, когда заказан неправильный тип трансформатора тока, протокол связи отличается от ожидаемого или работа с напряжением не распространяется на предварительно сконфигурированный счетчик. Адаптивность к изменениям в поле часто упускают из виду, но она имеет решающее значение для правильной работы измерителя.

Общая стоимость установки

Все предыдущие соображения влияют на общую стоимость установки. Общая стоимость установки включает в себя цену покупки счетчика, трудозатраты, совместимость с проектом и эффективность. Эта стоимость может помочь подрядчику лучше понять все потенциальные затраты, которые могут быть понесены во время работы. При расчете общей стоимости установки не упускайте из виду вспомогательные элементы, которые могут быть необходимы для желаемого счетчика, такие как провода с предохранителями и корпус с рейтингом NEMA. Прежде чем выбрать измеритель мощности, убедитесь, что установщику понятны все требования к применению.

Измеритель мощности Setra

Измеритель мощности Setra представляет собой сетевой измеритель мощности коммерческого уровня, построенный на универсальной и мощной платформе, предназначенной для удовлетворения высоких требований к любым приложениям для субсчетчиков. Доступный в конфигурациях с 3, 12 или 48 нагрузками, счетчик может контролировать любую комбинацию однофазных и/или трехфазных систем, а счетчики нагрузки на 12 и 48 серий стандартно поставляются с возможностью работы с двумя напряжениями. Используя двойные входы моделей 12 и 48, пользователи могут измерять любую комбинацию одно-, двух- или трехфазных сетей вплоть до количества входов ТТ на измерителе.

Корпус измерителя мощности представляет собой собственный электрический корпус, соответствующий стандарту NEMA 1, что устраняет необходимость в покупке электрической панели для данного приложения. Дисплей можно поворачивать, что позволяет установщику размещать отверстия для кабелепроводов именно там, где они должны быть для любой конфигурации монтажа, даже в самых тесных местах электрощитовой. Все измерители мощности стандартно поставляются с предохранителем на 200 000 KAIC, что превосходит большинство требований и делает его самым безопасным из доступных измерителей.

Все версии настраиваются на месте для использования стандартных трансформаторов тока или трансформаторов тока типа Роговского, что обеспечивает безопасное и точное измерение как малых, так и больших токов.

Каждый измеритель мощности стандартно поставляется с выбираемыми на месте протоколами связи BACnet и Modbus. Наряду с этими передовыми сетевыми коммуникационными протоколами измеритель мощности предлагает один настраиваемый импульсный выход и два настраиваемых импульсных входа.

Встроенный интерфейс веб-портала Setra позволяет выполнять безопасную предварительную настройку всех параметров до, во время или после установки счетчика. Веб-портал не только дает пользователю возможность предварительно настроить счетчик, но также предлагает возможность доступа к мощным инструментам аналитики и установки непосредственно через USB-соединение или коммуникационное соединение. Каждая версия Power Meter стандартно поставляется с возможностями регистрации данных, что позволяет пользователю получать доступ к данным на срок до 62 дней с помощью программного обеспечения веб-портала. USB-интерфейс Setra, совместимый с NFPA70E, позволяет безопасно изменять конфигурацию и получать доступ к данным без необходимости надевать средства индивидуальной защиты или выключать панель.

Различные конфигурации нагрузки, корпус счетчика и интуитивно понятный интерфейс веб-портала измерителя мощности Setra значительно сокращают время установки и затраты на точку измерения.

3 вещи, которые следует учитывать при выборе счетчика электроэнергии | ICP DAS USA Inc

Дата: 24.04.2015

3 вещи, которые следует учитывать при выборе счетчика электроэнергии

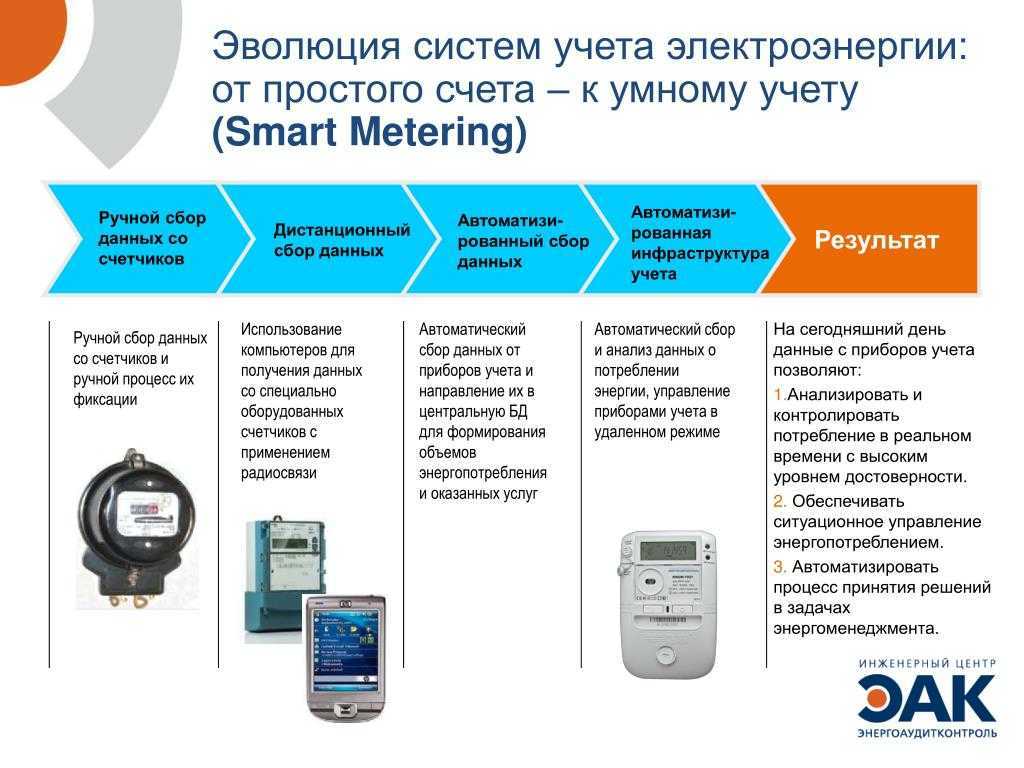

Интеллектуальные измерители мощности и контрольное оборудование могут использоваться для отображения потребления электроэнергии, помощи в управлении нагрузкой, мониторинге трансформаторов и мониторинге мощности.

Интеллектуальные измерители мощности дают вам доступ к энергопотреблению в режиме реального времени и могут сэкономить ваше время и деньги, поскольку можно вносить изменения для автоматического снижения энергопотребления, когда оно не требуется. ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и ПК с программным обеспечением SCADA можно использовать для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

Итак, какие 3 самые важные вещи мы должны учитывать при выборе счетчика энергии?

Однофазный или трехфазный

При выборе счетчика электроэнергии первое, что вам нужно учитывать, это количество фаз, необходимых для системы. Большинство поставщиков поставляют однофазные и трехфазные счетчики электроэнергии. Однофазная электроэнергия — это распределение электроэнергии переменного тока, при котором электрический заряд периодически меняет направление. Если система, из которой вы регистрируете данные, использует однофазный переменный ток, вам нужен однофазный измеритель мощности.

Трехфазная электроэнергия — это метод переменного тока, используемый для передачи, распределения и производства электроэнергии, и имеет три или более проводников, по которым проходит переменный ток, который периодически меняет направление. Напряжения смещены на одну треть периода. Если система, из которой вы хотите регистрировать данные об энергии, представляет собой трехфазную электрическую систему, то для работы с ней вы можете использовать только трехфазный счетчик электроэнергии. Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и универсальны для различных приложений мониторинга энергии. Они имеют 2 контура и 4 контура соответственно и поддерживают широкий диапазон типов ввода, таких как Vrms, Irms, кВт, кВтч, кВА, кВАч, квар, кварч и коэффициент мощности. Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего/высокого напряжения, что позволяет пользователям получать надежные и точные показания энергопотребления от оборудования в режиме реального времени.

Количество ампер

После определения фазы измерителя мощности необходимо учитывать еще одну вещь: сколько ампер используется системой. ICP DAS USA предлагает интеллектуальные измерители мощности, которые могут контролировать системы до 1000 ампер через зажим на трансформаторах тока, которые мы поставляем с нашими интеллектуальными счетчиками. Вы можете контролировать системы с большим количеством ампер с помощью трансформаторов тока других производителей. Количество ампер, поддерживаемое каждым измерителем мощности и трансформатором тока, может варьироваться. Трехфазный интеллектуальный измеритель мощности серии PM-3133 поставляется с тремя различными типами усилителей: PM-3133 поддерживает 60 А; PM-3133-160 поддерживает 100 А, а PM-3133-240 работает на 200 А. Благодаря их высокой точности (1%, PF=1) их можно использовать для получения очень надежных данных о энергопотреблении. Эти компактные и экономичные измерители мощности оснащены революционными трансформаторами тока с зажимами для легкой установки.

Вы просто закрепляете трансформатор тока на кабеле, чтобы установить его. Наши измерители мощности работают в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

Коммуникационные протоколы

Интеллектуальные измерители мощности обмениваются данными по различным средам и протоколам, поэтому также очень важно определить, с каким протоколом связи должен работать ваш измеритель мощности. Modbus — один из наиболее часто используемых протоколов в промышленных приложениях. Разработанный MODICON в 1979 году, Modbus представляет собой стандартизированный, открыто опубликованный и простой в использовании протокол, используемый для связи с промышленными устройствами, такими как приборы, ПЛК и оборудование для сбора данных. Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, легко интегрируются с вашими системами Modbus. PM-3112 поддерживает Modbus RTU, а PM-3112-MTCP обменивается данными по Modbus TCP. Сети Modbus требуют Мастера в приложении.

Шина CAN — это протокол локальной сети контроллеров, который позволяет подключать устройства в приложениях без хост-компьютера. Шина CAN используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных. Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN в транспортных средствах и самолетах. CANOpen — это коммуникационный протокол, используемый во встроенных системах автоматизации, который использует физическую сеть CAN и имеет схему адресации и прикладной уровень. Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. Выбор интеллектуального измерителя мощности с совместимым протоколом связи очень важен для запуска системы. Протокольные шлюзы и преобразователи могут использоваться для обеспечения взаимодействия между системами.

Что еще?

Теперь, когда мы рассмотрели фазы, токи и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из больших преимуществ интеллектуальных измерителей мощности является то, что они могут быть связаны с программным обеспечением SCADA и HMI, что позволяет автоматизировать целые системы. С помощью программного обеспечения SCADA вы можете отображать состояние оборудования, отправлять сообщения электронной почты или текстовые сообщения, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433-H, также можно использовать для проектов автоматизации дома и зданий, где вы можете просматривать данные о энергопотреблении в режиме реального времени и управлять своими электронными устройствами с помощью сенсорной панели на панели управления или закрепленной на стене в любом желаемом месте. . Поскольку кабели Ethernet часто уже проложены в зданиях, их установка выполняется быстро и легко.
