Винтовые лестницы с чертежами: порядок монтажа

Винтовые лестницы в частном доме

После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

Содержание статьи

Особенности проектирования конструкций
- Составление плана
- Выбор размеров конструкции
Расчет конструкции
- Разработка чертежа винтовой лестницы
Монтаж винтовой лестницы

Особенности проектирования конструкций

Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

Тип винтовой лестницы	Особенности
У стены	В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.
Отдельно стоящая, с защемлением ступенек на опорной стойке	Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.
Отдельно стоящая без центральной опорной стойки	Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.
Опора ступенек на трубу большого диаметра	В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;

Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;

В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.

Расчет конструкции

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

Глубина ступенек по средней линии — минимум 200 мм;
Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
Диаметр конструкции – 1,5 — 3 метра;
Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
Ширина марша – в пределах 750 — 1430 мм;
Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

D = 900 х 2 + 200 = 2000 мм, где:
900 – ширина марша в мм;

200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
L – число ступенек в одном витке лестничной спирали;
r – радиус подъема конструкции;
0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;

При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

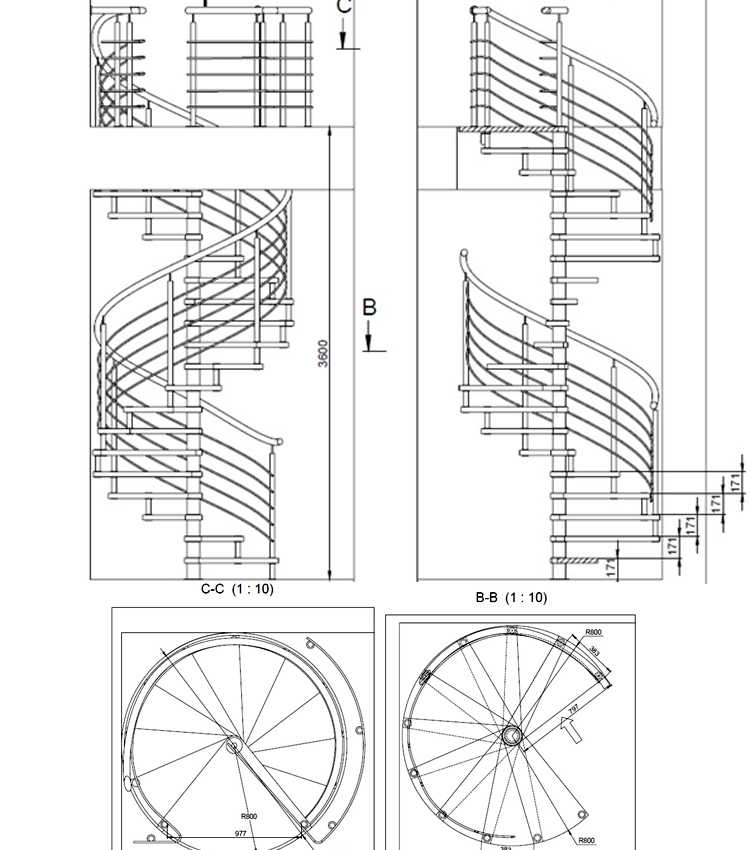

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
Деревянная поверхность в разрезе наносится круговыми линиями;
Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
Бетон – хаотичным расположение точек и маленьких кружочков;
Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
Выносятся номера позиций, для составления спецификации;
Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;

Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Монтаж винтовой лестницы

Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

Устанавливается несущая стойка;
Согласно чертежу монтируются проступи и втулки;
Крепятся ступеньки, с учетом их точного начального и конечного положения;
Закрепляются кронштейны;
Фиксируется верхняя ступенька к перекрытию;
Ставятся перила;
Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

Содержание

Особенности винтовой лестницы
Разновидности винтовых моделей
Преимущества и недостатки
Изготовление чертежа лестницы
Расчёт конструкции
Расчёт ступеней
Чертежи винтовых деревянных лестниц
Чертежи винтовых металлических лестниц
Как сделать винтовую лестницу на второй этаж своими руками
Установка опоры
Монтаж ступеней
Ограждения и перила

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей

Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

с опиранием на стену и опорную конструкцию;
с опорой на специальные опорные стойки.
с опорой на ограждение или на изогнутые тетивы;
с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
Конструкции можно размещать как у стены, так и посередине комнаты;
Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.

Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Как спроектировать план и детали винтовой лестницы

Знать о деталях лестницы

13 марта 2023 г.
Автор: Джеймс Дженг однако дизайн и развитие интерьерной индустрии всегда быстро меняются. В настоящее время существуют различные конструкции винтовых лестниц , и вы можете выбрать лучший всего за несколько консультаций.
Если вы с нетерпением ждете построить винтовую лестницу , а затем выполнить соответствующий поиск, например как нарисовать винтовую лестницу , было бы лучше, чтобы получить всю необходимую информацию.
При проектировании винтовой лестницы необходимо учитывать несколько соображений, включая доступное пространство, предполагаемое использование лестницы и желаемую эстетику. Отличный план винтовой лестницы включает в себя различные этапы и расчеты.
Намек на всю хорошую работу, связанную с h как сделать винтовую лестницу план может действительно поднять ваш план этажа.
Вот несколько шагов, которые необходимо выполнить при проектировании винтовой лестницы:
Определите размер и расположение лестницы
Измерьте пространство, где будет располагаться лестница, и примите во внимание ширину и высоту лестницы, а также глубина протектора и подъем каждой ступени.
Выберите материал
Винтовые лестницы могут быть изготовлены из различных материалов, включая дерево, сталь и бетон. Учитывайте долговечность, стоимость и эстетику каждого варианта.
Выберите материал
Поручни являются важным элементом безопасности винтовой лестницы. Выберите материал и дизайн, которые дополняют общий дизайн лестницы и соответствуют местным строительным нормам.
Определение конфигурации ступеней
Винтовые лестницы могут иметь различные конфигурации ступеней, включая открытые ступени, закрытые ступени и частично закрытые ступени. Учитывайте предполагаемое использование лестницы и желаемый уровень открытости.
Учитывать дополнительные функции
Винтовые лестницы могут иметь и другие элементы, такие как площадки, балясины и декоративные элементы. Учитывайте эти особенности в общей конструкции лестницы.
Обратитесь за профессиональной помощью
Рекомендуется проконсультироваться с инженером-строителем или профессиональным проектировщиком лестниц, чтобы убедиться, что ваша винтовая лестница безопасна и прочна. Они также могут помочь вам ориентироваться в любых местных строительных нормах и правилах, которые могут применяться к вашему проекту.
Ваша идеальная лестница создается после долгих размышлений и ответственности. Нет никаких сомнений в том, что винтовая лестница включает в себя множество вычислений на каждом шагу (без каламбура).
Со всеми идеями и высотами, вы должны знать некоторые основы дизайна, в том числе детали лестничных перил и другие механизмы, включенные в простую конструкцию.
Лестница состоит из нескольких частей, которые работают вместе, чтобы обеспечить безопасный и функциональный доступ между различными уровнями здания. Вот некоторые другие частей лестницы , которые соединяются и собираются вместе, образуя красивую отделку:
- Ступени: Ступени — это горизонтальная поверхность каждой ступеньки, по которой вы идете.
- Подступенки: Подступенки — это вертикальная поверхность каждой ступени, соединяющая проступи.
- Косоуры: Стрингеры — это конструктивные элементы, поддерживающие проступи и подступенки. Они могут располагаться с одной стороны лестницы (так называемый одинарный косоур) или с обеих сторон (так называемый двойной косоур).
- Поручни: Поручни представляют собой горизонтальные или наклонные поручни, предназначенные для того, чтобы люди держались за них для поддержки при подъеме по лестнице.
- Балясины: Балясины представляют собой вертикальные стойки или шпиндели, поддерживающие перила и создающие барьер между ступенями и окружающей территорией.
- Стойки Newel: Стойки newel являются более заметными структурными стойками, которые поддерживают перила лестницы сверху и снизу, а также любые повороты или изменения направления.
- Площадки: Площадка представляет собой плоскую горизонтальную площадку, обеспечивающую излом или изменение направления лестницы. Площадки могут располагаться вверху или внизу лестницы или в промежуточных точках вдоль лестницы.
- Ограждения: Ограждения — это элемент безопасности, необходимый на всех лестницах, находящихся на высоте более 30 дюймов над уровнем пола или ниже. Они состоят из верхней перекладины и промежуточных перекладин или балясин, предназначенных для предотвращения падения людей с лестницы.
Final Words
У вашей лестницы есть все шансы изменить внешний вид вашего дома и придать ему современный, но утонченный вид, не внося слишком много изменений. Лучше всего в этом отношении улучшить общую структуру с помощью минимализма, расчета и цвета, чтобы дать лучшее впечатление об интерьере.

Создание криволинейных или винтовых лестниц
Справочный номер: KB-00477
Последнее изменение: 31 марта 2023 г.
Информация в этой статье относится к:
ВОПРОС
Я хотел бы добавить изогнутую лестницу или добавить винтовую лестницу в свой план. Как я могу это сделать?
ОТВЕЧАТЬ
Изогнутые лестницы можно создавать в Chief Architect с помощью инструментов лестницы «Кривая влево» и «Кривая вправо». В дополнение к этим инструментам прямые лестницы можно изогнуть, удерживая нажатой клавишу Alt или Option на клавиатуре. Винтовые лестницы лучше всего создавать с помощью объектов «Винтовая лестница», находящихся в библиотеке.
Использование инструментов изогнутой лестницы
1. Выберите в меню «Строительство» > «Лестницы» > «Изгиб влево» или «Кривая вправо» , затем щелкните один раз на плане этажа, чтобы добавить изогнутую лестницу в этом месте.
2. Чтобы переместить, изменить размер или повернуть лестницу, нажмите инструмент «Выбор объектов» , выберите лестницу и с помощью отображаемых маркеров редактирования настройте лестницу по своему вкусу.
3. В X15 и более поздних версиях используется Radius Reference 9.0138 можно задать для изогнутых участков лестницы, и вы можете указать значение, используя поле ввода Радиус , расположенное в Спецификации лестницы .
Чтобы изогнуть прямую лестницу
1. Выберите Build> Stairs> Draw Stairs в меню, затем нажмите и перетащите, чтобы нарисовать прямую лестницу.
2. Используя кнопку Select Objects , нажмите на лестницу, чтобы выбрать ее.
3. Выбрав лестницу, удерживайте нажатой клавишу Alt на клавиатуре, если вы работаете на ПК с Windows, или клавишу Option , если вы работаете на Mac, щелкните левой кнопкой мыши верхний или нижний маркер редактирования, расположенный на лестницу, затем перетащите край в любом направлении, чтобы изогнуть лестницу.
  Примечание: Клавиша Alt/Option и правая кнопка мыши/действие являются ярлыками для режима альтернативного редактирования. Если вы хотите включить это поведение редактирования для левой кнопки/действия мыши, перейдите к «Правка»> «Редактировать поведение»> «Альтернативный».
  В дополнение к поведению альтернативного редактирования лестницы можно преобразовать из прямых в изогнутые и наоборот с помощью инструмента редактирования «Изменить линию/дугу».

  Несколько сегментов лестницы также могут быть соединены друг с другом. Попробуйте разместить один сегмент лестницы, а затем создать другой из конечной точки первого. После этого изогните один из сегментов и обратите внимание, что дополнительная соединенная лестница остается неизменной.

  Лестницу также можно разбить на несколько сегментов с помощью Добавить инструмент Break . Сегменты обозначаются номером сегмента и имеют отдельные ручки редактирования для каждого раздела.
