Энергосберегающие лампы технические характеристики: Технические характеристики энергосберегающих ламп

Энергосберегающие лампы — технические характеристики, достоинства и недостатки, насколько эффективны такие решения?

Сегодня эти источники света получили настолько широкое распространение, что уже не вызывают ни у кого удивления. Тем не менее, принцип их работы и свойства пока еще мало знакомы подавляющему большинству людей, из-за чего сдерживается их распространение в такой сфере, например, как бытовая.

Что представляют из себя такие лампы

Между тем, их устройство похоже на известные всем люминесцентные осветители – та же стеклянная трубка, стенки которой изнутри покрыты люминофором, а сама она заполнена парами ртути и аргоном. На концах трубки имеется пара электродов, под воздействием электрического напряжения разогревающихся до 900-1000°С и не могущих более удерживать электроны, «испаряющиеся» под воздействием приложенного напряжения.

В процессе своего движения электроны сталкиваются с нейтральными атомами ртути и аргона, что приводит к образованию низкотемпературной плазмы, излучающей ультрафиолетовые волны. Люминофор, облучаемый ими, генерирует видимый свет, испускаемый наружу.

Так как электроды подключены к источнику переменного напряжения частотой в десятки килогерц, функции анода и катода исполняются ими попеременно и с той же частотой. Благодаря этому, а также инерционности нашего зрения, для человеческого глаза мерцание отсутствует.

Внешне эти источники света могут иметь различные формы, например, в виде груши или шара, цилиндра или свечи. От обычных ламп дневного света они отличаются несколько увеличенным цоколем. Дело в том, что в него изготовители смогли встроить стартер, совмещенный с высоковольтным генератором высокочастотного напряжения, благодаря которому давно знакомые всем приборы обрели новые замечательные свойства.

Энергосберегающие лампы — характеристики

Мощность — единица измерения – ватты (Вт, W). При увеличении мощности растут яркость и потребляемая электроэнергия. На упаковке обычно указывается, какой мощности необходимо взять обычную лампочку накаливания, чтобы получить от нее столько же света.

Световой поток — единица измерения – люмены (лм, Lm). Эта характеристика показывает эффективность преобразования электроэнергии в световое излучение, то есть чем больше световой поток, тем светлее. Обычно этот параметр снижается по мере эксплуатации источника света.

Цветовая температура — единица измерения – градусы Кельвина (К). Температура разогретой нити накала обыкновенной лампочки составляет примерно 2700 К (2427°С), а цвет ее свечения – желтый. Энергосберегающие приборы излучают видимый свет благодаря люминофору, изменяя химический состав которого, можно изменять и цвет свечения. Наличие у этих ламп такого свойства – огромное их преимущество, поскольку дает возможность подобрать наиболее подходящее освещение под конкретные условия. Для этих источников света цветовая температура может лежать в диапазоне от 2500 до 6500 К. Принято различать следующие их типы по данному параметру:

• от 2700 К до 3200 К – излучают свет теплого белого цвета (увеличена доля красного в спектре белого), хорошо подходят в качестве источника света для жилых помещений;
• от 4000 К до 4200 К – дают нейтральный белый свет, рекомендуемый для рабочих и офисных помещений, а также для мест общественного пользования;
• от 6000 К до 6500 К – излучают холодный белый цвет, используемый в нежилых помещениях, уличных светильниках, театральных системах.

Коэффициент цветопередачи — относительная единица, характеризующая цветопередачу реального источника света по сравнению с идеальным источником, для которого этот параметр условно принят равным 100. Минимальное значение, как показывает практика, должно составлять 82, поскольку при меньших значениях появляется иллюзия тумана, тени при таком освещении выглядят размытыми, а предметы белого цвета выглядят неестественно резкими с зеленовато-синими оттенками.

Световая отдача — единица измерения – люмен на Ватт (лм/Вт, Lm/ W). Данная характеристика показывает эффективность излучателя и определяется как соотношение количества вырабатываемого им света в люменах к расходуемой для этого энергии в ваттах. На этом параметре базируется используемая сегодня система классификации приборов освещения по эффективности использования ими электроэнергии. В соответствии с нею все они разделены на 7 классов, обозначаемых латинскими буквами от А до G. Лампы накаливания относятся в данной системе к классам Е и F, а энергосберегающие приборы освещения относятся к классам А и В.

Достоинства и недостатки энергосберегающих ламп

Некоторые из преимуществ:

• срок службы в 5-8 раз превышает аналогичный показатель для ламп накаливания;
• потребление энергии в 4-5 раз ниже, чем у равных им по мощности приборов накаливания;
• эти источники света отличаются стабильностью светового потока в течение всего срока службы;
• колба энергосберегающего прибора в процессе работы нагревается до температуры не более 65°С;
• принцип работы энергосберегающих приборов позволяет производить их с самыми различными спектральными характеристиками;
• нагрузка на электросети квартир, домов, городов значительно снижается.

Некоторые из недостатков:

• плавная регулировка яркости свечения сопряжена с большими техническими трудностями;
• энергосберегающие источники света мощностью более нескольких сотен ватт найти очень сложно, а то и невозможно;
• энергосберегающие приборы довольно инерционны и не допускают частых включений – выключений;
• колбы энергосберегающих источников света содержат высокотоксичную ртуть, из-за чего необходимы специальные меры по их утилизации после окончания срока службы.

На какие характеристики обратить внимание

Собираясь сделать покупку, обратите внимание на перечисленные ниже характеристики — возможно, пригодятся.

Физические размеры

Энергосберегающие приборы имеют, по сравнению с лампочками накаливания, несколько большие габариты. В связи с этим при их приобретении необходимо проверить, подойдут ли они по своим размерам для тех светильников, в которые вы планируете их установить. Особенно актуальным этот вопрос является для различных светильников закрытого типа.

Размер и тип цоколя

Аналогично приборам накаливания, эти лампы также выпускаются с различного типа цоколями. Поэтому будьте внимательны при выборе необходимого вам источника света.

Цвет излучаемого света

Выше уже указывалось на то, что лампы данного типа могут выпускаться с различным белым светом – от «холодного» до «теплого». В связи с этим обратите внимание на то, где именно предполагается эксплуатация лампы и на желательный оттенок ее света.

Мощность

Чтобы определиться с этим параметром, необходимо помнить о том, что энергосберегающие лампы потребляют в 4 (а высококачественные – в 5) раз меньше электроэнергии, чем лампы накаливания, при той же потоке света.

Срок службы

Выше уже говорилось, что этот параметр у энергосберегающих ламп значительно превосходит аналогичный для ламп накаливания. Учитывая этот параметр, так же как и в случае с мощностью, необходимо обратить внимание на качество лампы – у «фирменных» ламп срок службы обычно больше, но и стоят они дороже.

Световая отдача

Один из наиболее важных параметров с точки зрения потребителя. Идеальная лампа всю потребляемую электроэнергию преобразует в свет заданной длины волны. В этом случае световая отдача составила бы 683 лм/Вт. Однако, на самом деле реальные лампы расходуют электроэнергию не только на полезный свет, но также и на тепло, на излучение света в ультрафиолетовой и инфракрасной частях спектра. Световая отдача обычно не приводится на упаковке лампы, однако ее несложно вычислить, разделив световой поток лампы на ее мощность.

Световой поток

Часть излучаемого света любой энергосберегающей лампы приходится на ультрафиолетовую и инфракрасную части спектра, хотя и бесполезные, но также требующие затрат электроэнергии. В связи с этим, приобретая такую лампу, необходимо обращать внимание на такой ее параметр, как величина светового потока. Разные изготовители вполне могут предложить одинаковой мощности лампы, но с разным световым потоком. В этом случае, если все остальные параметры идентичны, необходимо покупать лампу у того изготовителя, у которого этот параметр имеет большее значение.

Конструкция и детали

Любая энергосберегающая лампа имеет пластиковый корпус между стеклянной колбой и цоколем, внутри которого находится специальная электронная схема. Эта схема также стоит денег, и чем выше качество ее компонентов, тем выше ее стоимость.

Кроме того, на стоимость влияет также и такой параметр, как коэффициент запаса – у дорогих ламп отдельные детали схемы работают с «недогрузом», а у дешевых ламп – с «перегрузом». Соответственно во втором случае детали будут греться сильнее и к выходу из строя они значительно ближе, нежели детали из первого случая. Второй случай выясняется довольно быстро – при включении такой лампы из-под ее цоколя довольно быстро появляются запахи (признак перегрева!), которых быть не должно.

Рассеяние тепла

Поскольку часть электроэнергии всегда уходит на нагрев, то актуальным был и остается вопрос его отвода. В дорогих лампах этот вопрос решен применением деталей с запасом по мощности, благодаря чему они работают, не будучи нагруженными «под завязку». Также в них и сама конструкция весьма тщательно проработана, и материалы применены эффективные с точки зрения рассеяния тепла, то есть технический уровень конструкции в целом – весьма высок.

Если же выбирается лампа из тех, что далеко от фирменных, то в этом случае практичнее выглядит выбор лампы с не самым маленьким корпусом (такая характеристика, как компактность – враг эффективного теплоотвода), а также с вентиляционными отверстиями в ее корпусе, если таковые имеются.

Экономия – пример расчета

Возьмем для примера лампу накаливания со сроком службы 1000 часов и энергосберегающую лампу типа «Navigator» со сроком службы 8000 часов.

Стоимость этих ламп при их мощности в 100 и 20 Вт соответственно составляет около 0.2 и 4.0.

Предположим, что текущая стоимость электроэнергии составляет 0.1 за 1 кВт*час.

• Чтобы светить 8000 часов, понадобится 8 ламп накаливания, то есть стоимость приборов освещения составит 0.2 х 8 = 1.6 .
• Эти лампы за это время израсходуют 100 х 8000 = 800000 Вт*час или 800 кВт*час электроэнергии.
• При оговоренной цене общая сумма затрат на электроэнергию составит 0.1 * 800 = 80 .
• Всего, таким образом, расходы составят 1.6 + 80 = 81.6 $.
• Для случая с энергосберегающей лампой электроэнергии потребуется 20 * 8000 = 160000 Вт*час или 160 кВт*час.
• Стоимость ее составит 0.1 * 160 = 16 .
• Всего для этого случая расходы составят 4.0 + 16.0 = 20.0 $.
• То есть при заданных параметрах экономия составит 81.6 – 20.0 = 61.6 $.

Трехкратная экономия, и это при том, что не предпринималось никаких особых мер по выбору самого экономичного решения!

Несколько замечаний из практики

Срок эксплуатации зависит, в первую очередь, от изготовителя, то есть от качества производства. Так, например, типичный срок службы ламп, относящихся к «фирменным» (и стоящих соответственно дороже), составляет не менее 12-15 тысяч часов. Такие же приборы, но из разряда «попроще», стоят дешевле, но и срок их службы не превышает обычно 6-10 тысяч часов. Самые дешевые, иногда с неизвестным изготовителем, лампы рассчитаны на якобы 3-4 тысячи часов, но нередко выходят из строя гораздо раньше ввиду низкого качества их изготовления. Откровенный брак среди них, увы, не является редкостью, поскольку весьма часто появляется благодаря несовершенному их производству.

Энергосберегающие приборы со встроенной в них технологией «плавного старта» наиболее предпочтительны для требовательного покупателя, поскольку эта технология работы обеспечивает им как минимум несколько тысяч «дополнительных» часов жизни. Такие лампы в момент включения, пока они не разогреты (и холодные, соответственно), автоматически включаются не на полную их мощность – на нее они переключаются спустя одну или две минуты после включения.

Срок жизни энергосберегающих ламп сильно зависит и от того, насколько часто их включают — выключают, то есть меняют режим работы. Чем реже это будет происходить, тем дольше будет служить лампа. Специалистами фирмы General Electric рекомендуется выключать энергосберегающие лампы не раньше, чем через 5-10 минут после включения.

И еще один практический совет – энергосберегающие приборы ни в коем случае не рекомендуется подключать к электросети через различные устройства плавного пуска или блоки защиты от скачков напряжения. Технические приспособления такого рода могут «спасти» лампу накаливания, но способны привести энергосберегающую лампу к быстрой «кончине» ввиду принципиально разных алгоритмов работы этих ламп.

Технические характеристики ламп энергосберегающих

Нет такого человека, который не хотел бы сэкономить на оплате коммунальных счетов, но получается это далеко не всегда. Самое обидное в том, что монополия на основные источники энергии принадлежит государству, а оно, родное, ну никак не заинтересовано в том, чтобы публика платила меньше. Скорее, наоборот. Каким-то чудом прорвались на рынок энергосберегающие лампы, которые помогают хоть немного сэкономить на электричестве.

Содержание:

1. Богатые тоже экономят
2. Основные характеристики ЭСЛ
3. Маркировка энергосберегающих ламп
4. Как выбрать энергосберегающую лампу правильно

Богатые тоже экономят

Поэтому они и богатые. А и правда, насколько реально помогут сэкономить технические характеристики ламп энергосберегающих, может быть и в этот раз мы сталкиваемся с очередным крупномасштабным мошенничеством? Сейчас посчитаем. Если купить одну дорогую фирменную лампу энергосберегающую на 10 Вт, которая заменяет лампочку накаливания 50 Вт, то это обойдётся в среднем на 2016 год в пределах одного доллара. Срок службы такой лампы заявлен в 10 тысяч часов.

Лампа накаливания служит не более тысячи часов, а стоит около цента, следовательно, по цене за лампу получается простая арифметика — десять лампочек Ильича будет стоить один доллар. За весь срок службы такая лампа потребит 500 кВт/ч, а стоить для потребителя, включая стоимость ламп, это будет примерно (1+(1000х0,05)) 51 доллар, где 0,05 — это условная цена киловатта для населения. Энергосберегающая лампа обойдётся потребителю в 7 долларов при такой же цене за киловатт. На выходе получаем экономию не менее 15-20 долларов за 10 000 часов работы. Не состояние, но и эти деньги на дороге не валяются. Если же брать более мощную ЭСЛ на 15 Вт или на 20 Вт, то и показатели увеличиваются соответственно. Вот таблица, которая показывает сравнительную мощность ламп.

Основные характеристики ЭСЛ

Для того чтобы купить правильную лампу, которая служила бы долго и отдавала комфортный свет, необходимо хотя бы вкратце знать её характеристики, достаточно самых основных. К ним относят такие характеристики:

1. Мощность, которая традиционно измеряется в Ваттах. Выше мощность — ярче свет, но и выше потребление электричества.
2. Световой поток. Параметр, который показывает, сколько света лампа способна отдать в пространство, его измеряют в Люменах. Чем выше этот показатель, тем светлее будет в помещении, но недорогие ЭСЛ имеют свойство со временем терять этот параметр.
3. Температура света, которая измеряется в Кельвинах. Как правило, температура цвета соизмеряется с природным освещением, с ним же и сравнивается. К примеру, свет от лампы накаливания, наиболее привычный глазу, имеет температуру около 3000 К, естественный дневной свет — 4 тыс. К, а холодный синеватый цвет имеет температуру в районе 5 000 К.
4. Отдача. Коэффициент эффективности ЭСЛ. Выражается в отношении затраченной энергии к световому потоку, своего рода КПД лампы. Теоретически возможный максимальный коэффициент может быть в пределах 600-700 Лм/Вт, но на практике не существует ламп, которые работали бы без потерь, поэтому у лампы с вольфрамовой нитью большинство энергии уходит на выработку тепла, а их отдача не превышает 15 Лм/Вт, ЭСЛ имеет в среднем 90-110 Лм/Вт.
5. Уровень освещённости. Грубо говоря — это показатель покрытия светом одного квадратного метра площади. Вычисляется просто — это отношение светового потока к единице площади, измеряется в Люксах. Так, 1 Люкс равен одному Люмену на один квадратный метр.

Маркировка энергосберегающих ламп

В разных регионах ЭСЛ имеют разную маркировку по цветности и температуре, в табличке указана отечественная маркировка.

Кроме того, существует международная маркировка энергосберегающих ламп, согласно которой наиболее комфортный показатель для бытовых условий — 830-930. Полная таблица международных обозначений и их соответствие отечественным указана в таблице ниже.

В принципе, все просто — вторая и третья цифры обозначают цветовую температуру, а первая показывает индекс передачи цвета.

Как выбрать энергосберегающую лампу правильно

Знать физические параметры лампы — это ещё не все. Необходимо выбрать лампу правильно не только по мощности, цветности и интенсивности, но и по размеру самой лампы, как и по размеру цоколя. Самый распространённый «эдиссоновский» размер цоколя — Е27, где цифра указывает диаметр в миллиметрах. Самые большие лампы, использующиеся в промышленности и в производственных цехах имеют маркировку Е40, а маленький цоколь для бра и бытовых светильников использует диаметр 14 мм.

Существует целое семейство ЭСЛ со штырьковым цоколем, который также может иметь разные обозначения и их нужно сверять только с инструкцией пользователя к светильнику. Форма лампы не имеет решающего влияния на её работу, единственное, за чем нужно следить, чтобы колба свободно помещалась в плафон. И ещё одно — ЭСЛ не любит герметичного пространства и может в этом случае преждевременно выйти из строя.

Выбирайте для своего дома только комфортный и качественный свет и экономьте с удовольствием!

Энергосберегающие лампы их мощность, таблица соответствия

Сегодня рынок предлагает большой выбор источников света: светодиодные, всем известные и привычные лампы накаливания, галогенные и компактные люминесцентные. Последние из названных исполнения еще называют энергосберегающие, так как они успешно заменили аналоги с нитью накаливания благодаря небольшому уровню потребления энергии.

Кроме того, существуют модели таких ламп с цоколем Эдисона (Е27). Для сравнения создана специальная таблица соответствия основных технических характеристик разнотипных источников света (световой поток, мощность): люминесцентных энергосберегающих, светодиодных, накаливания.

Отличия в конструкции

Наиболее популярный во все времена вид лампы – с вольфрамовой нитью, расположенной внутри прозрачной или матовой колбы. Это исполнения с нитью накаливания, которые оснащены цоколем Эдисона Е27, Е14 или Е40. Свечение продуцирует проходящий по вольфрамовой нити электрический ток. Это самый доступный вариант.

Только минусов у него довольно много, что заставляет постепенно переходить на другие лампы, например, люминесцентные энергосберегающие.

устройство галогенновых видов

В частности, срок службы аналогов с нитью накаливания составляет всего 1 000 часов, к тому же они отличаются небольшим КПД (большая часть энергии преобразуется в тепловую).

Несколько более эффективные лампы галогенные. В их конструкции также предусмотрена вольфрамовая нить, как и в аналоге с нитью накаливания. Но внутри колбы содержится бром или йод. Химические процессы, происходящие между этими элементами и атомами вольфрама, способствуют продлению срока службы такой лампы (до 4 000 часов).

Еще более совершенный вариант – энергосберегающие источники света. Мощность компактных люминесцентных лампочек заметно ниже, чем у аналогов с нитью накаливания и галогенных исполнений, а интенсивность излучения обеспечивает не менее яркий свет.

В конструкции основными элементами являются электроды, при подаче тока образуется дуговой разряд. УФ излучение появляется благодаря газообразному наполнению (инертный газ, пары ртути), а видимым его делает люминофор, нанесенный на внутренние стенки колбы.

Конструкция диодной лампы

Рынок предлагает еще и светодиодные лампы. В основе их функционирования – светоизлучающие диоды, тип и количество которых определяет интенсивность светового потока. По мощности это самые экономичные исполнения. В ассортименте моделей каждого вида источника света представлены варианты, оснащенные цоколем Эдисона Е 27, что позволяет устанавливать их вместо аналогов с нитью накаливания.

Обзор технических характеристик ламп

При выборе ключевыми являются именно параметры источника света, благодаря которым легко определить, соответствуют ли выбранные лампы условиям эксплуатации (площадь помещения, высота установки, температура окружающей среды, достаточный уровень яркости и др.).

Цветовая температура

Основные технические характеристики разнотипных лампочек:

1. Мощность (Вт). Определяет уровень энергопотребления источника света. Рекомендуется обращать внимание на экономичные исполнения, особенно, если подбираются лампы для помещения, где свет будет включаться на длительный период (кухня, гостиная, детская).
2. Интенсивность светового потока (лм). Данный параметр позволяет определить еще перед покупкой, насколько ярким будет свет от прибора. Если рассматривать светодиодные исполнения, то световой поток не будет зависеть от мощности. Эта связь между параметрами наблюдается в люминесцентных энергосберегающих, галогенных и аналогах с нитью накаливания.
3. Цветовая температура. В зависимости от значения данного параметра можно получить холодный голубой (более 5 000 К), теплый желтый (менее 3 000 К) и нейтральный свет (4 000 К). Опираясь на величину цветовой температуры, можно определить уровень комфорта от свечения лампы (чем выше значение, тем хуже воспринимается свет).
4. Тип цоколя. В разных моделях могут быть предусмотрены держатели в двух вариациях: штырьковые и резьбовые (Е 27, Е 14, Е 40). В быту проще использовать лампы с цоколем Е 27. Это наиболее распространенный тип, которым оснащаются источники света с нитью накаливания. Варианты с цоколем Е 14 отличаются меньшими размерами, а Е 40, наоборот, применяются в конструкции лампочек с большой колбой. Сегодня можно подобрать исполнения с цоколем Е 27 в ассортименте моделей каждого из видов источников сета.
5. Срок службы.

Дополнительно по каждому виду лампы следует рассматривать другие характеристики.

Например, при выборе светодиодных исполнений учитывается тип используемых диодов, их количество. Энергосберегающие (компактные люминесцентные) аналоги подбираются по форме колбы.

Сравнение разных видов ламп

Чтобы определить наилучший вариант светоизлучающего элемента, необходимо провести сравнительный анализ основных параметров интересующих разновидностей. Учитывая, что галогенные исполнения сходны по уровню мощности с лампами накаливания, в таблицу соответствия они не были включены:

Сравниваем различные виды источников света

Именно соотношение светового потока и уровня нагрузки позволяет выбрать самый подходящий по совокупности характеристик вариант. Нужно еще принять во внимание и конфигурацию помещения, так как лампа с большой интенсивностью излучения не всегда удовлетворяет требованиям освещенности невысокого помещения малой площади.

Обзор положительных и отрицательных черт

Главную роль играет мощность. Таблица сравнения показала, что наилучшими являются лампы энергосберегающие и светодиодные. Кроме того, уровень нагрузки светоизлучающего элемента не влияет на степень интенсивности его излучения. А значит, есть возможность сэкономить до 80% электроэнергии, причем без минимальной потери качества освещения.

Далее, сегодня есть возможность выбрать исполнение с цоколем Е 27, аналогичным тому, что установлен в лампочках с нитью накаливания. Благодаря этому легко заменить один вариант на другой.

Уровень яркости у источников света одного значения мощности (для примера можно взять 4 Вт) выше у светодиодных исполнений (300 лм). Такой вариант греется меньше других. Кроме того, лампы на базе диодов прочнее. А вот эксплуатация люминесцентных аналогов не полностью безопасна, так как они оснащены стеклянной колбой, внутри которой еще и содержатся пары ртути.

По сроку эксплуатации лидируют, опять же, исполнения на базе диодов (в среднем 50 000 часов). Чуть отстают от них энергосберегающие лампы (9 000-12 000 часов). Аналоги с нитью накаливания проигрывают и по данному параметру (1 000 часов).

Преимуществом каждого из названных светоизлучающих элементов является тип используемого держателя – все они оснащены цоколем Е 27.

Основные недостатки люминесцентных компактных и светодиодных вариантов заключаются в довольно высокой цене. Но если учесть длительный срок службы обеих разновидностей, можно говорить об экономии при их покупке, так как не придется часто менять лампу. Кроме того, оба варианта характеризуются нейтральным белым или холодным светом. Поэтому принято считать, что лампочки этих видов создают менее приятное глазу освещение комнаты. Но прогресс не стоит на месте и постепенно ассортимент источников света расширяется, что означает появление различных по цветовой температуре свечения.

Таким образом, при выборе нужно принимать во внимание все основные технические характеристики светоизлучающего элемента: каким цоколем (Е 27, Е 14 и др. ) оснащена конструкция, мощность, уровень яркости, цветовая температура, а еще индивидуальные особенности каждого из видов лампочек. На основании соответствия этих параметров условиям, при которых источники света будут функционировать, уже подбирается наилучший вариант конструкции. Важно, чтобы лампочка была экономичной, мало грелась, служила максимально долго и желательно была оснащена цоколем Е 27.

Энергосберегающая лампа Е27 100Вт: технические характеристики

Автор Aluarius На чтение 3 мин. Просмотров 339 Опубликовано 10.06.2016

Всем уже давно стало понятно, что энергосберегающая лампа является экономичной альтернативой, которая позволяет не переплачивать за потребляемые киловатты. Они специально были изобретены для бытового применения. Хотя на рынке появились мощные экземпляры, используемые для уличного освещения. Одна из таких – это энергосберегающая лампа Е27 100Вт. Правда, надо отдать должное, что эта разновидность может быть использована и в помещениях, все будет зависеть от размеров комнаты.

Хотелось бы отметить, что энергосберегающая лампа делится на два основных вида, в основе разделения которых лежит форма колбы. Такие приборы бывают:

• U-образные;

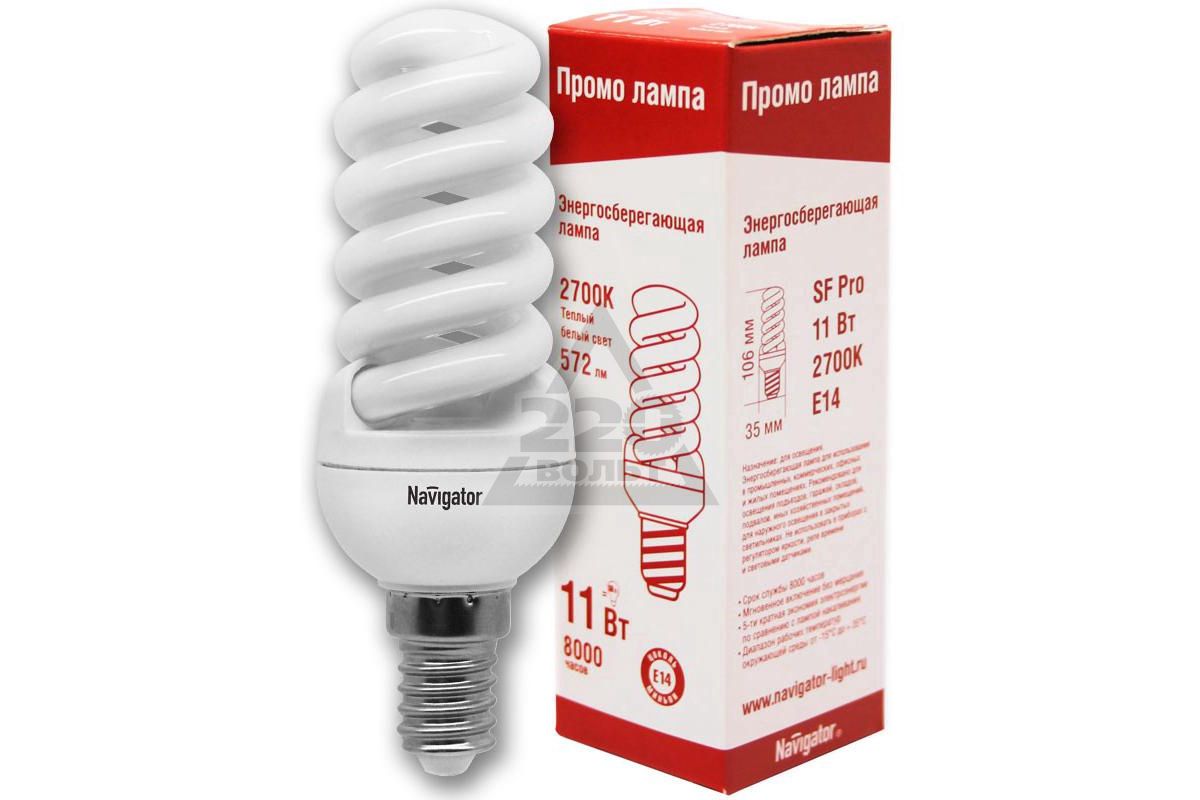

• скрученные в спираль, или как ее по-другому называют, витая энергосберегающая лампа.

Специалисты уверяют, что для домашнего освещения оптимальным вариантом будет второй тип, потому что эти конструкции более равномерно распределяют световой поток в объеме помещения. Конечно, стоваттная конструкция – это мощный источник света. Его не сравнить ни с 15, ни с 20Вт аналогами. Но и потребляет она электроэнергии больше. Поэтому их чаще всего устанавливают в комнатах с высокими потолками (выше 4 м).

Технические характеристики экономичной лампы Е27 100Вт

Технические характеристики начнем рассматривать с размеров прибора. Так как мощность у него большая, то соответственно и размеры должны быть немаленькими.

• Длина – 268 мм.
• Диаметр – 105 мм.

Конечно, определенных стандартов в этом плане не существует, поэтому у каждого производителя свои размерные показатели. Но отклонения от данных незначительные.

Теперь непосредственно сами технические характеристики энергосберегающей лампы Е27 100Вт.

• Понятно, что ее мощность составляет 100 Вт.
• Напряжение, к которому она может подключаться 230 вольт – это максимальный показатель. Такие световые элементы могут работать и от низкого напряжения, при этом яркость свечения падает не очень низко. Но ниже 180 вольт энергосберегающая лампа просто перестает светить.
• Цветовая температура данного экономичного источника света – 2700 К.
• При всех этих показателях прибор выделяет достаточно мощный световой поток – 5100 люмен.
• Можно легко подсчитать световую отдачу, которая определяется формулой отношения светового потока к мощности осветительного прибора. В нашем случае это: 5100/100=51 Лм/Вт.
• Цветовой фон, выделяемый лампой теплый.
• И сама цветопередача – 80.

Вот такие технические характеристики у энергосберегающей ламповой конструкции мощностью 100 ватт.

Сравнительный анализ

Давайте сравним энергосберегающую мощностью 100 Вт с обычной лампой накаливания.

• Во-первых, она будет идентичная обычной лампе мощностью 250 ватт. То есть, их яркость одинаковая.
• Во-вторых, по показателю экономичности энергосберегающая лампа в пять-шесть раз лучше.
• В-третьих, срок эксплуатации первой выше (практически в восемь раз), так что менять ее можно будет реже, и это опять экономический показатель.
• В-четвертых, минимальное выделение тепла, поэтому этот тип источников света можно устанавливать на любые потолочные конструкции.
• В-пятых, это стабильная работа, то есть, световой поток своей яркости не изменяет на протяжении всего срока эксплуатации.
• В-шестых, данный вид источника светового потока может эксплуатироваться при температурах от минус 25С до плюс 50С.

Заключение по теме

Подведем итог всему вышесказанному. Энергосберегающая лампа мощностью 100 ватт с цоколем Е27 – это мощный осветительный прибор, который можно использовать на улице в больших по объему помещениях. И в этом плане учитываются не только жилые помещения, но и производственные или складские. По всем техническим показателям это современные источники света, экономичные и с достаточно большим сроком эксплуатации.

Виды и технические характеристики энергосберегающих ламп

Цены на электроэнергию из года в год только растут, поэтому многие потребители желают сэкономить на этом ценном ресурсе. Одним из вариантов решения описываемой проблемы считается покупка и установка энергосберегающих лампочек, ведь приобретение осветительного оборудования обойдётся значительно дешевле,

чем замена кухонной техники, холодильника, стиральной машины. В данной статье разберёмся с видами и техническими характеристиками экономных лампочек.

Достоинства и недостатки экономок

Для начала разберёмся с понятием «энергосберегающая лампочка». По определению такой термин говорит нам об осветительном приборе, потребляющем меньше электроэнергии, чем привычная для всех лампочка Ильича. Все описываемые устройства можно поделить на следующие виды:

• галогеновые;
• газорозрядные или люминесцентные осветительные приборы;
• светодиодные.

Для начала разберёмся с преимуществами экономок. Сюда следует отнести высокий КПД (около 80%), у ламп Ильича не более 18%. Также следует обратить внимание на низкое потребление электроэнергии, наличие гарании на изделие, высокие эксплуатационные характеристики в том числе продолжительность работы и безопасность использования. Основным недостатком рассматриваемых приборов считается значительная стоимость, поэтому в первое время реальная экономия может быть незаметной.

Для более детального описания положительных качеств рассматриваемых осветительных приборов сравним технические характеристики экономок с показателями ламп накаливания. По мнению экспертов, основными параметрами наших устройств считается температура устройства при работе, интенсивность светового излучения, а также световая отдача. Технические характеристики лампы накаливания следующие: осветительный прибор мощностью 75 Ватт имеет световую отдачу в пределах 12лм/Вт, световой поток здесь равняется 940лм, температура спирали накаливания во время работы 2800 К, рабочий ресурс не более 2000 часов. А теперь опишем технические характеристики экономок

Галогеновые

Рассматриваемое устройство по принципу действия напоминает светильник Ильича. В осветительном приборе также имеется спираль накаливания, но вакуум в колбе заменён буферным газом, например парами йода или брома. Такое нововведение позволило увеличить показатель световой температуры до 3000к, эффективность работы при тех же параметрах светового потока возросла к 15-17 лм/Вт.

Для получения указанных характеристик галогеновым осветительным приборам нужна мощность 55 Ватт вместо 75, рабочий ресурс здесь составляет 4000 часов, стоимость приборов почти на уровне с обычными. Цоколь для галогенок е14 или Е27. Габариты таких изделий часто отличаются от стандартных в меньшую сторону, поэтому такие осветительные приборы можно использовать в небольших светильниках.

Люминесцентные

Принцип работы рассматриваемого устройства немного отличается от предшественника. Прибор состоит из герметичной колбы с двумя электродами, внутреннее пространство между которыми заполнено инертными газами с небольшим количеством примесей ртути. Во время подачи напряжения между электродами возникает ультрафиолетовое излучение, которое становится доступным для человеческого взгляда через специальное покрытие (люминофор) на колбе.

Люминесцентные обладают улучшенными техническими характеристиками. При том же световом потоке в 900 лм устройство потребляет 15Вт электроэнергии и выдаёт световую активность в пределах 50-57 лм/Вт. В данном случае мы можем наблюдать существенную экономию по сравнению с лампами разжаривания. Световая температура зависит от состава прибора, колеблется в пределах от 2700 до 6500К. Работают такие светильники от 6000 до 12000 часов.

Недостатки люминесцентных ламп:

• высокая стоимость, до 15 раз дороже по сравнению с обычными;
• наличие испарений ртути;
• восприимчивость к перепадам напряжения.

Светодиодные

Подобные приборы имеют световую эффективность в пределах 87-95лм\Вт, затрачивая на нормальный световой поток всего 8-10 Вт мощности электрической цепи. Работают описываемые устройства от 50000 до 100000 часов. Их преимуществами считается невосприимчивость к резким скачкам напряжения, безопасность и надёжность, возможность использования на разных типах цоколей. Единственным недостатком светодиодных ламп является высокая стоимость (в два раза выше от предыдущего аналога).



типы, характеристики, отзывы, плюсы и минусы

Что такое энергосберегающие лампы?

К энергосберегающим светильникам относятся любые осветительные приборы, светоотдача которых значительно превышает привычные «лампочки Ильича». Они обладают более высоким КПД, потребляя на 1 ед. светового потока практически в 5 раз меньше электроэнергии (львиная доля энергии расходуется на свечение, при этом потери на тепловыделение и прочие физические сведены к минимуму), и более длительным сроком службы.

Энергосберегающие светильники различаются в зависимости от типа цоколя, стоимости, принципа действия, излучаемого спектра, а также формы и габаритов.

Классификация энергосберегающих ламп

Энергосберегающие лампочки в зависимости от принципа действия разделяются на:

• лампы люминесцентные: линейного и компактного видов;
• светодиодные лампы.

Люминесцентные лампы

Люминесцентные лампы были разработаны давно, но свое распространение они не получили в виду специфической формы. Их изготавливали в виде разных по длине трубок, что требовало особых светильников, а также вызывало неудобства при их установке или замене. Компактные люминесцентные лампы могут любые заменить лампы накаливания и быть использованы в стандартных осветительных приборах.

Люминесцентная лампа состоит из 3-х элементов:

• цоколя;
• пускорегулирующего устройства;
• люминесцентной колбы, внутри которой имеются пары ртути и аргона, а также на внутренней поверхности нанесен люминофор.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Пускорегулирующим устройством генерируется электромагнитное излучение, осуществляется выход электронов на поверхности спирали. При возникновении тлеющего разряда, в парах ртути формируется ультрафиолетовое излучение.

При прохождении сквозь люминофор на поверхности лампы, это излучение трансформируется в видимое освещение.

Светодиодные (LED) лампы

В светодиодных лампах источником свечения являются светодиоды (полупроводниковые устройства, излучающие свет при подключении к сети). Основное достоинство низкое энергопотребление без ущербу яркости и светоотдаче.

Другими словами, 6-Вт лампа на светодиодах сгенерирует столько же света, сколько и 60-Вт лампа накаливания, при этом электропотребление в 8 раз меньшее. Производителем приводится гарантированный срок службы 30-50 тыс. часов (20 лет безотказной работы).

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Их достоинством является то, что они в процессе работы не создают нагрева: не возникает риска пожара, а также можно экспериментировать, создавая уникальные интерьерные подсветки.

Такие лампы не имеют в своем составе ядовитых веществ, поэтому не возникает опасности в случае их повреждения. При чем цоколи светодиодных ламп позволяют монтировать их в любые типы светильников. Свечение светодиодных ламп не оказывает дополнительной нагрузки на органы глаз человека.

Их главный недостаток стоимость: они в 2 раза дороже люминесцентных.

Светодиодные лампы предназначены для бытового, промышленного и уличного освещения. Светодиодные источники имеют свечение преимущественно в одном направлении, предоставляющем возможность использовать их для направленного освещения.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Помимо вышеуказанных сфер, светодиодные лампы могут использоваться для освещения общественных мест, музеев, картинных галерей, коридоров, складов, лифтов, поскольку в их световом спектре нет ультрафиолетовой составляющей.

Типы цоколя лампочек

В зависимости от типа цоколя люминесцентные компактные лампочки разделяют на несколько типов:

1.  Е14 лампы с резьбой в 1,4 см. Такие приборы принято устанавливать в бытовых патронах небольшого размера.
2. Е27 лампы с резьбой 2,7 см и их можно устанавливать в патроны обычного размера.
3. Е40 лампы с довольно большим диаметром цоколя, обусловленного наличием встроенного электронного балласта. Лампы с таким цоколем обычно используют для освещения промышленных площадей и стройплощадок.
4. G23, 2G7, G53, 2D и пр. модели ламп декоративного вида, использующихся в точечных светильниках, для подсветки.

Источники, имеющие патроны E14, E27, E40 предназначены для применения в бытовых приборах, взамен ламп накаливания. Такой тип светильников характеризуется значительными габаритами, поэтому замена возможна не для всех размеров светильников.

Следующая важная характеристика — цвет свечения.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Задать вопрос

Человеческий глаз, по-разному воспринимает разные источники света.

Исходя из этого критерия, различают следующие виды ламп в зависимости от цвета свечения:

• тепло-белый;
• нейтрально-белый;
• холодно-белый;
• дневного света.

Различаются энергосберегающие лампы в зависимости от размера колб. Они могут иметь следующий диаметр:

• 7 мм;
• 9 мм;
• 12 мм;
• 17 мм.

В зависимости от формы различаю лампы:

• U-образной формы;
• в форме спирали.

Высокая экономичность, практичность и длительный срок службы энергосберегающих ламп сделали достаточно популярным и наиболее часто применяемым видом для производственных и жилых помещений.

Какие бывают светодиодные LED лампы?

О технических характеристиках светодиодных ламп

Вы решили выбрать именно такое освещение для вашего дома или офиса? В интернет-магазине «Антарес-свет» или наших магазинах вы купите светодиодные лампы по действительно низким ценам.

А на что нужно обратить внимание при покупке светодиодных ламп и как правильно выбрать светодиодную лампу, мы расскажем в нашей статье.

На какие характеристики следует обращать внимание при покупке светодиодной лампы?

Можно выделить четыре основные технические характеристики.

Мощность лампы

Светодиодная лампа вам потребуется в разы менее мощная, чем была. Так одинаковую яркость освещения дадут светодиодная лампа 16 Вт, люминисцентная лампа 30 Вт и традиционная лампа накаливания 150 Вт.

Тип цоколя

Для обозначения типа цоколя используется общепринятая цифробуквенная система.
Е – резьбовой цоколь, цоколь Эдисона. Самый распространенный тип цоколя для ламп.
Встречаются и другие менее распространенные типы цоколей: G – штырьковый, В – штифтовой, P – фокусирующий, R – цоколь с утопленным контактом, S – софитный.

Световой оттенок

«Оттенок» освещения можно выбрать по своему вкусу, светодиоды дают такую возможность. Цвет излучаемого света измеряется в Кельвинах, цифрами обозначается оттеночный диапазон:

• Тепло-белый (2 700 – 3 200 К)
• Нейтрально-белый или дневной (3 500 – 4 500 К)
• Белый (4 700 – 6 000 К)
• Холодный белый (от 6 000 К)

Рабочее напряжение

От 12 Вольт постоянного тока до 220 Вольт переменного тока. В первом случае необходимо подключение через блок питания.

Средний срок службы

Обычно указывается в часах

Где найти информацию о технических характеристиках лампы?

• На упаковке лампы
• Обозначения на цоколе или колбе
• На нашем сайте имеется полная характеристика каждой лампы с указанием всей необходимой информации
  Также в карточке товара на нашем сайте вы найдете другую полезную информацию: производитель, гарантийный срок, размер лампы, характеристика колбы (прозрачная, матовая и др), материал, цветопередача, угол рассеивания, световой поток и др.

Энергосберегающие лампочки — Что вам нужно знать

Фото: westinghouselighting.com

Мощность ламп
Мощность лампы или лампочки измеряется в ваттах. Одна тысяча ватт равна одному киловатту, а киловатт-час равен 1000 ватт, используемым в течение 1 часа. Лампы работают в пределах установленного диапазона ватт. Максимальная мощность определяет лампочку: 40, 60, 75 или 100 Вт для обычных ламп накаливания.

Флуоресцентные лампы также измеряются в ваттах, но они настолько энергоэффективны, что вы получите гораздо лучшую светоотдачу и более длительный срок службы лампы при меньшем потреблении мощности. Например, обычная лампа накаливания мощностью 75 Вт имеет средний срок службы лампы 750 часов по сравнению с 5600–11100 часами для галогенов и 7500–20 000 часов для люминесцентных ламп. Однако будьте осторожны с галогенами: они должны использоваться правильно, иначе они могут стать причиной возгорания.

Мощность лампы
Световой поток или количество света, производимого лампой, измеряется в люменах. «Эффективность», термин, обозначающий оптимальную эффективность лампы, измеряется путем сравнения количества светоотдачи в люменах с количеством ватт, используемых для достижения этой цели.Он называется соотношением люмен на ватт и является очень важным фактором при оценке и выборе ламп для ваших светильников. Чем выше коэффициент, тем эффективнее лампа. Например, 50-ваттный прожектор излучает от 410 до 420 люмен на лампочку, а обычная 40-ваттная лампа накаливания с матовым покрытием — от 460 до 505 люмен. 40-ваттный флуоресцентный, однако, может потушить целых 2600 лм, что делает его на сегодняшний день, самым эффективным.

Рейтинг светильников
«Эффективность» — это термин для определения рейтинга светильников.Эффективность — это то, что вам нужно искать, потому что она объясняет, какой процент мощности ламп на самом деле использует прибор. Таким образом, если в приборе есть одна люминесцентная лампа или лампа, которая излучает 1000 люмен, но светильник излучает только 900 люмен, то у него будет рейтинг эффективности 90 процентов. Идея состоит в том, чтобы выбрать светильники с наивысшими показателями эффективности. Производители светильников публикуют эту информацию в своих спецификациях. Перед покупкой светильника попросите местного продавца осветительных приборов показать вам его характеристики.

Скоро информация об энергоэффективности и экономии будет опубликована прямо на этикетке лампы или светильника. А пока вам нужно провести исследование.

Оптимальное использование света и энергии
Когда вы слышите об эффективности светильника, это означает процент света, который фактически проходит через лампы. В неэффективном приспособлении энергия тратится впустую, потому что свет поглощается самим приспособлением или излучается в полость потолка. Очень важно выбрать лампу, совместимую с вашим осветительным прибором, и правильно направить свет, чтобы максимально повысить энергоэффективность светильника.Кроме того, грязные, пыльные, покрытые насекомыми шары, диффузоры, отражатели или плафоны оказывают огромное влияние на светоотдачу светильников, а эффективность огромна. Итак, если вы стремитесь к эффективности, поднимитесь и очистите их!

Энергоэффективное освещение | WBDG

Введение

Помимо воздействия на физическое и эмоциональное благополучие жителей здания, система внутреннего освещения здания является одновременно основным потребителем электроэнергии и основным источником внутреннего тепла.В Соединенных Штатах около четверти бюджета на электроэнергию тратится на освещение, или более 37 миллиардов долларов в год. В коммерческих зданиях он обычно составляет более 30% от общей потребляемой электроэнергии. Однако значительной части этих расходов можно избежать.

Указание высококачественной энергоэффективной системы освещения, в которой используются как природные, так и электрические источники, а также средства управления освещением, может обеспечить комфортную, но визуально интересную среду для обитателей помещения.Недавно разработанное энергоэффективное осветительное оборудование, такое как компактные люминесцентные лампы и электронные балласты с плавным пуском, можно использовать для сокращения эксплуатационных расходов на освещение от 30% до 60% при одновременном повышении качества освещения, уменьшении воздействия на окружающую среду и повышении производительности труда и здоровья.

Описание

Чтобы добиться качественного освещения, тщательно выбирайте оборудование, удовлетворяющее как эксплуатационным, так и эстетическим требованиям. Выбор осветительного оборудования должен основываться на балансе между требованиями к конструкции и усилиями по ограничению количества типов светильников и типов ламп, чтобы иметь разумные запасы технического обслуживания. Выбор лампы основан на эффективности (люмен на ватт), цветовой температуре, индексе цветопередачи, сроке службы и сохранении светового потока, доступности, переключении, возможности диммирования и стоимости. Например, многие линейные люминесцентные и компактные люминесцентные лампы T8 и T5 являются отличным выбором для современных зданий, поскольку они энергоэффективны, обладают прекрасными характеристиками цветопередачи, долгим сроком службы, легко доступны, легко управляемы и очень доступны. Электронные балласты высокой частоты также важны для зрения, поскольку они снижают утомляемость глаз и утомляемость.Частоты в диапазоне 20 кГц и выше обеспечивают плавную работу лампы без мерцания. Электронные балласты также отвечают за улучшение характеристик лампы, продление срока службы и улучшение цветовых характеристик. Светильники выбираются по их световой эффективности. Сюда входят характеристики распределения, эффективность, качество строительства, эстетика и экономика.

A. Энергоэффективные лампы, широко используемые сегодня

Энергоэффективные люминесцентные лампы

Люминесцентные лампы

Люминесцентные лампы

примерно в 3-5 раз эффективнее стандартных ламп накаливания и могут прослужить в 10-20 раз дольше.Чтобы добиться максимальной эффективности, используйте современные и проверенные технологии оборудования и устанавливайте люминесцентные светильники в местах, где они могут быть интегрированы с архитектурой, доступным дневным светом и элементами управления переключением или затемнением.

• Линейные люминесцентные лампы Лампы T5HO теперь используются во многих высотных системах вместо H.I.D. лампы. Эти лампы меньшего диаметра заменили лампы T12, которые доминировали на рынке последние 30 лет. Эти новые лампы хорошо работают в светильниках, которые обеспечивают общее окружающее освещение в помещении.Длинная и рассеянная природа этих ламп обеспечивает отличное поверхностное освещение, а меньший диаметр лампы улучшает оптические характеристики многих светильников. Типичные области применения этих источников — линейные люминесцентные подвесные светильники непрямого / прямого действия и настенные светильники верхнего света. Необходимо соблюдать осторожность, чтобы свести к минимуму прямой обзор очень ярких ламп малого диаметра, таких как T5 и T5HO.

• Компактные люминесцентные лампы (КЛЛ) часто используются как простые заменители ламп накаливания из-за их значительно более длительного срока службы и лучшей энергоэффективности.Модернизированные лампы CFL со встроенным балластом и «ввинчиваемыми» моделями иногда используются на рынке модернизации энергосберегающих ламп. Кроме того, модифицированные лампы не могут быть затемнены. Однако характеристики ввинчиваемых ламп обычно не так хороши, как у комбинации отдельной лампы и балласта. Из-за своего небольшого размера лампы CFL используются в встраиваемых светильниках, настенных и потолочных светильниках и даже в дорожном освещении и рабочем освещении. Рассеянная природа люминесцентной лампы делает лампу CFL хорошим выбором для освещения вниз и настенного освещения (также называемого «мытьем стен»).

• Люминесцентные лампы с низким содержанием ртути в некоторых штатах можно утилизировать на свалках. В этих состояниях лампы с достаточно низким уровнем содержания должны пройти процедуру тестирования, известную как испытание на определение токсичных характеристик выщелачивания (TCLP) (см. EPA SW-846, «Методы испытаний для оценки твердых отходов (физические / химические методы)», глава 7 , «Процедура выщелачивания, характеризующая токсичность», раздел 7.4). Однако во многих штатах еще не принято законодательство, которое не разрешает утилизацию любого продукта, содержащего ртуть, на свалке.Выбор продукта с низким содержанием ртути и последующая переработка этой лампы по окончании ее срока службы предлагает наилучшее экологическое решение для утилизации ртутьсодержащих ламп. В стандартной люминесцентной лампе есть много деталей, которые можно переработать, в том числе стекло, металл, ртуть и люминофор.

• Индуктивные люминесцентные лампы — это источники белого света с очень хорошей цветопередачей и характеристиками цветовой температуры. Эти лампы энергоэффективны и обладают чрезвычайно долгим сроком службы (более 100 000 часов), хорошими характеристиками сохранения светового потока и возможностью мгновенного включения.Кожух лампы называется «сосуд» и (форма может быть разным) покрыт изнутри люминофором. Диммирование уже доступно в Европе и в ближайшем будущем будет доступно в США. Они питаются от небольшого генератора (размером с люминесцентный балласт), подключенного к лампе с помощью короткого кабеля фиксированной длины. Генератор индуцирует ток в лампе, который заставляет ее светиться — электроды не изнашиваются. Более крупная и рассеянная природа этих источников делает их идеальными для освещения больших объемов и поверхностей.Они часто используются вместо источников разряда высокой интенсивности малой и средней мощности из-за возможности мгновенного включения и меньшего объема обслуживания, связанного с более длительным сроком службы лампы. Этот источник лампы имеет многообещающее применение для внутреннего и наружного освещения.

Ссылки на люминесцентные лампы, дополнительные учебные материалы

• Информация о линейных и компактных люминесцентных лампах:
• Информация о люминесцентных лампах с низким содержанием ртути:
• Информация об индукционной лампе:
• Дополнительные учебные материалы:
  • Публикации Исследовательского центра освещения:
    • Люминесцентные лампы T8 и Ответы по освещению: Лампы и балласты T5FT , Ответы по освещению NLPIP.
    • Компактные люминесцентные лампы с винтовым цоколем , NLPIP Specifier Reports, Vol. 7, No. 1, June 1999.
    • Даунлайты CFL , Отчеты спецификаций NLPIP, Vol. 3, No. 2, August 1995.

Газоразрядные лампы высокой интенсивности (HID)

Газоразрядные лампы высокой интенсивности (HID) по-прежнему являются одними из самых эффективных и эффективных ламп для освещения больших площадей или больших расстояний. Металлогалогенные (белый свет) лампы заменяют натриевые лампы высокого давления во многих наружных применениях, поскольку источники белого света могут быть в 2-30 раз более эффективными при периферийном визуальном обнаружении, чем желто-оранжевые источники, такие как натриевые источники высокого давления.Металлогалогенные лампы с импульсным запуском или с «импульсным запуском» обеспечивают лучшую стабильность цвета и более длительный срок службы, чем предыдущие технологии. Металлогалогенные лампы PAR с керамическими кожухами из дуговых трубок обычно используются для акцентного освещения и подсветки в больших помещениях, а в настоящее время широко используются в розничной торговле. Небольшой размер металлогалогенной дуговой трубки обеспечивает превосходный оптический контроль. Однако чрезвычайная яркость металлогалогенной лампы требует тщательного экранирования и дизайна.

Различные металлогалогенные лампы HID.
Фото любезно предоставлено sea-of-green.com

Обычно HID-лампы плохо работают с датчиками присутствия, потому что большинству HID-ламп требуется много времени для запуска при каждом выключении. Некоторые лампы HID (называемые «горячим перезапуском») отличаются тем, что их можно перезапустить сразу после выключения, но если им дать остыть, им потребуется около 15 минут, чтобы прогреться, как и обычным лампам. Доступны специальные балласты, которые позволяют ступенчато приглушать свет до 50% (или другого уровня) — эти балласты можно использовать с датчиками присутствия (свет будет автоматически приглушен до установленного уровня, когда в комнате нет людей).

HID звенья лампы

• Информация о лампе HID:
• Дополнительные учебные материалы:

Лампы накаливания

Лампы накаливания по-прежнему используются для акцентного и специального освещения, где необходимы теплый цвет, регулируемая яркость, мгновенное включение и возможности затемнения этих источников. Лампы накаливания могут давать «искрение», не характерное для более рассеянных люминесцентных источников. Лампы с функцией PAR и низковольтные лампы могут обеспечить хорошее управление лучом, а при затемнении также могут обеспечить разумный срок службы лампы.Также доступны лампы накаливания на 130 В, которые прослужат дольше, чем их аналоги на 120 В при работе от 120 В (с незначительным снижением светоотдачи при той же мощности). Однако из-за их более низкой энергоэффективности и более короткого срока службы лампы накаливания следует осторожно использовать для освещения определенных элементов. Некоторые из наиболее эффективных световых решений сочетают в себе небольшое количество акцентного освещения лампами накаливания с системой дневного (общего) освещения.

Светодиодные лампы

Светодиодные лампы

— это новейшее дополнение к списку энергоэффективных источников света. Хотя светодиодные лампы излучают видимый свет в очень узком спектральном диапазоне, они могут излучать «белый свет». Это достигается с помощью либо красно-сине-зеленой матрицы, либо синей светодиодной лампы с люминофорным покрытием. Срок службы светодиодных ламп составляет от 40 000 до 100 000 часов в зависимости от цвета. Текущие проблемы светодиодных источников — это низкий индекс цветопередачи (CRI) 65 или ниже и низкая эффективность, часто менее 30 люмен на ватт.Светодиодные лампы нашли свое применение во многих областях освещения, включая знаки выхода, светофоры, освещение под шкафами и различные декоративные элементы. Хотя технологии светодиодных ламп все еще находятся в зачаточном состоянии, они быстро развиваются и обещают будущее. Для получения дополнительной информации о светодиодном освещении и других технологиях твердотельного освещения посетите Департамент энергетики твердотельного освещения.

Светодиодные ленты для освещения под шкафами, для освещения бухт, для внутреннего освещения полок и шкафов, а также для бокового освещения.
Фотография любезно предоставлена ​​ LEDLight.com

Ссылки для светодиодных ламп

B. Энергоэффективные балласты

Люминесцентные балласты

• ПРА для быстрого пуска — наиболее распространенный тип люминесцентного пускорегулирующего устройства. Эти балласты обеспечивают длительный срок службы лампы по разумной цене. В течение многих лет они использовались для управления освещением, чтобы обеспечить экономию энергии.

• ПРА с мгновенным запуском — обычно самые дешевые ПРА на рынке.Эффективность балластов мгновенного запуска выше, чем балластов быстрого запуска, но срок службы лампы короче, особенно когда частота запусков увеличивается из-за использования элементов управления. Они часто используются там, где основной целью является энергосбережение, а свет горит непрерывно в течение очень долгого времени. Одним из преимуществ пускового балласта с мгновенным запуском является то, что лампы подключены параллельно, так что, когда одна лампа в многоламповом балласте перегорает, другие остаются включенными.

• Программируемые балласты быстрого запуска — одни из лучших в использовании для повышения энергоэффективности и длительного срока службы ламп.Эти пускорегулирующие аппараты немного дороже стандартных пускорегулирующих аппаратов с быстрым запуском, но для них используется более «мягкий» метод пуска, так что частый пуск снижает номинальный срок службы лампы. Эти балласты рекомендуются для люминесцентных ламп меньшего диаметра и компактных люминесцентных ламп. При правильной схеме управления освещением пусковые балласты программы могут обеспечить значительную экономию энергии.

• Диммирующие электронные балласты для линейных люминесцентных ламп обычно делятся на две категории.Первый тип имеет диапазон затемнения от 5% или 10% до 100% светоотдачи и, как правило, является наименее дорогим. Этот балласт обычно используется, когда не требуется самый низкий уровень освещенности, или для достижения экономии энергии за счет затемнения света при обильном дневном свете. Второй тип балласта, часто называемый «балластом для архитектурного затемнения», является более дорогим и имеет диапазон регулировки яркости от 1% до 100% светоотдачи. Этот балласт используется в ситуациях, когда требуется более низкий уровень освещенности.

Разрядные электронные балласты высокой интенсивности

Электронные балласты с разрядом высокой интенсивности (HID) для металлогалогенных ламп теперь доступны для большинства ламп мощностью до 150 Вт.Эти балласты должны улучшить характеристики лампы и предложить ограниченный диапазон диммирования для достижения некоторой экономии энергии.

Дополнительная информация о балласте

• Производители балласта:
• Дополнительные учебные материалы:
  • Публикации Исследовательского центра освещения
    • Электронные балласты , Отчеты спецификаций NLPIP, Vol. 8, No. 1, May 2000.
    • Диммирующие электронные балласты , Отчеты спецификаций NLPIP, Vol. 7, No. 3, октябрь 1999 г.

C. Светильники

Энергоэффективные светильники с регулировкой яркости дневного света и датчиками присутствия в офисных помещениях в центральном офисе GSA.

Светильник или осветительная арматура — это устройство, состоящее из одного или нескольких из следующих компонентов:

• лампа (и) и патрон (и) для лампы
• балласт (ов)
• светоотражающий материал
• линзы, рефракторы, жалюзи, лезвия или другое экранирование.

Эффективный светильник оптимизирует работу системы каждого из ее компонентов.Есть несколько типов светильников, которые предлагают возможности для экономии энергии при проектировании системы освещения. Многие из них обеспечивают непрямой свет, чтобы сделать потолок ярче, или предназначены для осветления стен или рабочих поверхностей. Большинство из них люминесцентные, и ими легко управлять для дальнейшей экономии энергии. Некоторые примеры показаны в таблице ниже.

Тип люминесцентного светильника	Описание	Преимущества	Предупреждения	Приложения
Линейный светильник непрямого / прямого света	В основном непрямой, подвесной или настенный, светильник T8, T5 или T5HO	Мягкое равномерное освещение, хороший визуальный комфорт, легко затемняется	Выберите интервал для обеспечения равномерной яркости потолка	Высокие и низкие отсеки и классы
Декоративный светильник отраженного / прямого света	Обычно компактные люминесцентные или индукционные лампы	Значительная экономия энергии, производительность сопоставима с лампами накаливания	Выберите рассеиватель для равномерной яркости светящихся элементов	Небольшие офисы, вестибюли, зоны ожидания, атриумы и коридоры
Линейный светильник	Накладной или подвесной монтаж с или без боковых отражателей, обычно с лампой T8	Энергоэффективный, компактный, недорогой, легко регулируемый	Лучше всего в скрытом состоянии	В нишах или проемах в стенах, наверху шкафов, стеллажей или шкафчиков, а также в механических помещениях
Рабочий светильник	Линейный настенный монтаж «под полку» или «на кронштейне»	Рабочее освещение позволяет снизить уровень внешнего освещения	Обеспечьте соответствующий коэффициент контрастности задачи / окружающей среды	Любая рабочая поверхность (столы, прилавки, верстаки и т. Д.)
Встраиваемый светильник скрытого монтажа	Утопленный (свет направляется вверх к верхней части корпуса и отражается обратно вниз), обычно 2 x 2 или 2 x 4 дюйма, двухосное освещение T8 или CFL	Оптимизирован для меньшего количества ламп, чем обычные светильники с встраиваемыми линзами, хороший визуальный комфорт	Не осветляет потолок, учитывает незначительное дополнительное освещение (например, бра)	Коридоры, открытые / частные офисы (во многих приложениях может заменить стандартный трофер)
Шайба для встраивания в стену	Линейные или круглые лампы, линейные или CFL лампы	Значительная экономия энергии, производительность лучше, чем у ламп накаливания	Лучше всего в паре или в группах, тщательно выбирайте расстояние	Выбор поверхностей стен во многих типах помещений
Встраиваемый светильник даунлайт	Круглая туба, лампа КЛЛ	Значительная экономия энергии, производительность сопоставима с лампами накаливания	Не осветляет потолок, создает на стенах светлый «гребешок»	Локальное заполняющее освещение, часто в сочетании с другими типами светильников
Бра	Настенный декоративный светильник КЛЛ	Значительная экономия энергии, производительность сопоставима с лампами накаливания	Выберите рассеиватель для равномерной яркости светящихся элементов	Вестибюли, коридоры, конференц-залы и т. Д.

Приложение

Энергоэффективное освещение может быть установлено в проектах нового строительства, модернизации, ремонта и замены. Он применим ко всем типам зданий и помещений, особенно к учебным заведениям, офисным зданиям, медицинским учреждениям, исследовательским центрам, складам, библиотекам и зданиям судов.

Существует несколько программ по разработке рекомендаций по проектированию и признанию энергоэффективных зданий. Многие из них поддерживаются государством.

• Программа

  Energy Star®: эта программа, поддерживаемая Агентством по охране окружающей среды США (EPA), способствует повышению энергоэффективности в новых и существующих коммерческих зданиях. Участникам, в число которых в прошлом входили школы, предприятия розничной торговли и гостеприимства, а также промышленные и государственные учреждения, были предоставлены рекомендации и поддержка.

• Федеральная программа энергоменеджмента (FEMP): FEMP способствует экономии энергии и воды, а также использованию возобновляемых источников энергии государственными учреждениями.FEMP частично мотивируется Указом 13423 от 24 января 2007 г. «Усиление федерального управления окружающей средой, энергетикой и транспортом», который призывает к значительному и количественному сокращению энергопотребления государством и выбросов парниковых газов. FEMP установила и поощряла отраслевые партнерства, программы стимулирования и возможности получения образования, которые также приносят пользу частному сектору.

• Совет по экологическому строительству США «Лидерство в энергетическом и экологическом проектировании» (LEED®) Система рейтингов зданий: LEED® предоставляет разработчикам и дизайнерам рекомендации и метод контрольного списка для достижения высоких стандартов в проектировании экологически безопасных зданий.Систему также можно использовать для расчета или повышения рейтинга существующего здания.

Дополнительные ресурсы

WBDG

Типы зданий / Типы помещений

Применимо и актуально для всех типов зданий и помещений.

Задачи проектирования

Эстетика, рентабельность, функциональность / эксплуатация, сохранение исторических памятников — надлежащее обновление строительных систем, продуктивность — обеспечение комфортной среды, безопасность / безопасность, устойчивость — оптимизация энергопотребления, устойчивость — повышение качества окружающей среды в помещении (IEQ), устойчивость — оптимизация эксплуатации и Практика технического обслуживания

Управление проектами

Планирование, реализация и контроль проекта

Ввод здания в эксплуатацию

Ввод здания в эксплуатацию

Федеральные программы и службы

Организации / ассоциации

Производители и поставщики продукции

Публикации

Инструменты

Прочие

Руководство по выбору энергосберегающих ламп для дома

Каждая квартира в Индии использует около 6% или более своей электроэнергии для освещения . Существуют различные формы осветительных приборов, от люминесцентных ламп до галогенных и светодиодных ламп , которые потребляют много электроэнергии. Выбор подходящего осветительного устройства / лампочки может помочь вам сэкономить много энергии и денег. Для сократить ваши счета за электричество и сделать освещение более выгодным , вы можете переключиться на энергоэффективное освещение. Различные методы, такие как установка таймеров и датчиков движения, могут помочь вам сэкономить, а сократить потребление электроэнергии, когда она не используется.

Различные страны выбрали низкоэнергетическое освещение для повседневного использования, а неэффективное освещение было отброшено. Сегодня на рынке доступен широкий спектр эффективных осветительных приборов. Основными формами освещения, используемыми как энергоэффективные, являются традиционные лампы накаливания, компактные люминесцентные лампы, светодиоды, галогенные лампы, полосы света и светильники / осветительные приборы. Ниже приведены некоторые идеи по , как можно сэкономить энергию на освещении ;

Энергосберегающие лампы накаливания : Если вы планируете заменить освещение в спальне или любой другой комнате, вы можете выбрать энергосберегающие лампы накаливания, которые экономят 25% энергии, а не превращают ее в тепло.Внутри этих фонарей есть капсула, которая удерживает газ вокруг нити накала для повышения эффективности освещения. Они не только эффективны, но и служат до трех раз дольше обычных. Вы можете купить их в широком диапазоне форм и цветов, а также использовать с диммерами.

Компактные люминесцентные лампы (КЛЛ): Это изогнутые версии ламповых люминесцентных ламп, которые широко используются и их можно увидеть почти везде. В отличие от старых светильников, КЛЛ потребляют меньше электроэнергии и могут сэкономить много денег в течение нескольких месяцев. КЛЛ также имеет рейтинг энергетической звезды, чтобы показать, что он использует около четверти своей энергии для освещения и может прослужить в десять раз больше по сравнению с другими лампами.

Как и другие фонари, лампы CFL также доступны в различных цветах от белого до желтого. Они также заключены в крышку, чтобы придать форму лампочки, которую вы использовали ранее. Не забудьте проверить упаковку на наличие этих функций при покупке тусклого света. Самым большим преимуществом использования ламп CFL является то, что они могут быть переработаны и проданы на пункт переработки.

Галогенное освещение: Это простейшие формы энергосберегающих ламп, срок службы которых составляет до трех раз по сравнению с другими обычными лампами. Вы можете украсить свою комнату галогенными лампами самых разных цветов и форм, а также сэкономить огромное количество электроэнергии.

Светоизлучающий диод (LED): Это одни из самых энергоэффективных лампочек, в которых используется та же технология, что и в индикаторе вашего мобильного телефона. Они экономят около 75% -80% электроэнергии.Эти маленькие светильники спроектированы таким образом, что они могут обеспечить более яркое освещение вашей комнаты. Это один из наиболее развитых и быстро используемых видов освещения. Подобно КЛЛ, они также отмечены знаком Energy Star и служат до 25 раз дольше по сравнению с обычными лампами. Они доступны в различных вариантах замены для обычных ламп мощностью 60 Вт, 75 Вт и 40 Вт. Светодиод — довольно дорогой светильник, но он вполне заслуживает того, чтобы экономить огромное количество энергии.

Эффективные полосы света: Они похожи на КЛЛ, но отличаются по конструкции и не скручиваются.Это современные версии ламповых фонарей, которые более эффективны, тонкие, быстрее загораются и излучают более яркий свет. Они в основном используются в шикарных местах, и вы можете использовать их в своем доме, чтобы придать стильный вид. Одно из лучших положений, чтобы использовать полосу света, — это установить ее в отраженном месте.

Советы по использованию энергоэффективного света как в помещении, так и на улице;

• Замените все традиционные и старые лампы в доме и вокруг него на энергосберегающие.Это может сэкономить огромное количество энергии и денег. Также выберите лампы Energy Star для лучшего качества. Лампы Energy Star доступны в различных формах и размерах, их также можно купить в Интернете.
• Если вы переделываете свой дом, выберите встраиваемые бидоны или светильники с изоляцией и герметичностью.
• Рекомендуется выбирать светильники, соответствующие требованиям Star, которые доступны в различных цветах, формах и размерах.
• Установка таймеров и фотоэлементов позволит сэкономить огромное количество энергии и денег за счет выключения света, когда он не используется.Также установка диммеров позволит эффективно использовать энергию.
• Всегда лучше использовать естественное освещение, оставляя окна и двери открытыми, чем использовать искусственное освещение в течение дня. Украсьте дом светлыми тонами, чтобы свет отражался внутри.
• Идеальными устройствами для наружного освещения являются светодиоды. Многие из нас используют наружное освещение в декоративных целях. И светодиоды, и КЛЛ могут использоваться для наружного освещения, поскольку они долговечны и служат долго.Они также могут быть переработаны и доступны как прожекторы.
• Светильники для наружного освещения также имеют маркировку Energy Star, которую вы можете выбрать.

Также читайте:

Твердотельное освещение для вашего дома…

Экологичные светодиодные фонари для Mysore Palace

Светодиодные лампы для экономии электроэнергии в вашей квартире

Советы по энергоэффективности, чтобы оставаться прохладным этим летом

Энергосберегающие светодиоды — пример использования светодиодных ламп

(PDF) Сравнительный анализ энергосберегающих источников света

За исключением ламп накаливания, признанных нежелательными из-за более низкого КПД

, для всех энергосберегающих ламп требуется дополнительный коэффициент мощности

цепей конденсаторов коррекции. Типичные коэффициенты мощности освещения

ламп и бытовых приборов, работающих в активном, пассивном или выключенном режимах

ожидания, показаны в таблице 11.

Коэффициенты мощности работающих бытовых электронных приборов

от 0,60 до 0,80 или ниже. Коэффициенты мощности ЭПРА

составляют 0,40–0,50, если не скорректировать добавлением дополнительных конденсаторных цепей

.

5. Суммарные гармонические искажения (THD)

IEEE Std.519 (1992) рекомендует поддерживать THD напряжения 5%

и THD тока 32% в распределительной сети общего пользования

<69 кВ.ANSI C82.77 (2002) рекомендует, чтобы все коммерческие ПРА

для помещений с проводным подключением> 28 Вт поддерживали коэффициент мощности 0,90 при максимальном коэффициенте гармонических искажений тока

32%. Для этого требуются светильники с жесткой проводкой для жилых помещений мощностью менее

120 Вт, отвечающие минимальному коэффициенту мощности 0,50 и максимальному коэффициенту гармонических искажений 200%

. Тем не менее, он рекомендует балласты для светильников <50 Вт

для поддержания 0,50 PF при максимальном THD 32% по току. CFL принимает

чрезвычайно искаженных пиков тока, вводя гармоники тока

в электрическую сеть.Конденсаторы могут улучшить коэффициент мощности смещения, но не коэффициент мощности искажения

. IEC / TR3 61000-3-6 включает

допустимых уровней для систем низкого, среднего, высокого и сверхвысокого напряжения

. Он позволяет достигать THD напряжения до 6% для 5-й гармоники, 5% для

3-й и 2% для 2-й гармоники в цепях низкого и среднего напряжения.

Максимально допустимый ток гармоник на ватт составляет 3,4 мА (для

3-я гармоника), что соответствует THD тока 78,2%. Напряжение THD

возникает из-за взаимодействия между искаженными токами нагрузки и сопротивлением

энергосистемы.Гармонические напряжения и токи равны

целым кратным основной частоты. Нечетные гармоники

включают гармоники прямой последовательности (h = 1,7,13 …), отрицательные

гармоники

последовательности (h = 5, 11, 17 …) и тройные гармоники нулевой последовательности

(h = 3, 9,15 …). Четные гармоники (h = 2,4,6 …) суб-

гармоники и интергармоники (h = 87,5, 112,5 и т. Д.) Часто встречаются редко. Некоторые четные гармоники (h = 4, 10, 16 …) представляют собой

гармоник прямой последовательности, а другие (h = 2,8,14…) являются гармониками обратной последовательности

. Иногда субгармоники индуцируются в системе

, вызывая чувствительность глаза и субсинхронный резонанс (SSR) в генераторах электростанции

. Последовательность гармоник приведена в таблице 12.

Полуволновые выпрямители с одним импульсом генерируют все типы гармоник

(h = 2,3,4,5,6,7 …), два полнополупериодных выпрямителя с двумя импульсами дают нечетные

гармоник (h = 3,5,7,9 …), шестиимпульсные трехфазные двухполупериодные выпрямители

производят селективные нечетные гармоники (для четных n:

h = 3n

1 = 5, 7, 11, 13, 17, 19…) и 12-импульсные трехфазные полные выпрямители

производят нечетные гармоники более высокого порядка (h = 11, 13, 23,

35, 37 …). Гармоники более низкого порядка имеют значение из-за потерь мощности

из-за их вклада в снижение коэффициента мощности, а гармоники более высокого порядка

важны в отношении помех и потерь тока на вихревые

. Трехфазные нагрузки, такие как приводы с регулируемой скоростью и лифты

, создают (h = 5, 7, 11, 13, 17, 19 …) гармоники, а однофазные нагрузки

создают (для нечетных n: h = 2n1 = 3, 5, 7, 9, 11…) гармоники.

Гармоники прямой последовательности имеют тенденцию ускоряться, но отрицательные

гармоники имеют тенденцию замедлять скорость асинхронных двигателей. Однако нулевые гармоники последовательности

проходят через звезду на землю, вызывая чрезмерные потери тепла и мощности

. IEEE 519–1992 рекомендует

ограничивать нечетные гармоники <11 до 4,0% для I

SC

/ I

L

<20 и 7,0% для

20

SC

/ I

L

<50.Однако нечетные гармоники> 35 должны оставаться ниже

1,4% для I

SC

/ I

L

> 1000. Четные гармоники не должны превышать 25% от нечетных

гармоник на PCC. Для напряжения <69 кВ текущий THD должен оставаться на

ниже 32%, а THD напряжения 5%.

Гармоники с утроением нулевой последовательности могут складываться по фазе в нейтрали

заземленного проводника. Трансформаторы, питающие промышленные нагрузки, имеют высокие токи нейтрали

, несмотря на сбалансированные нагрузки.Гармоники подключенных трансформаторов типа Y – Y

могут перемещаться от первичной обмотки к вторичной

через заземленную нейтраль. Энергетические системы, чувствительные к провалу напряжения, и дуговые печи

используют подключенные трансформаторы

D

—

D

для остановки потока гармоник

[37]. Срабатывание защитных реле, гармонические перегрузки, высокие уровни искажений напряжения и тока

, повышение температуры в проводниках, двигатели, кабели и генераторы

способствуют снижению качества и надежности системы распределения переменного тока

[38,39].Существует около десяти

различных технологий для управления гармониками. Эти технологии

включают дроссели или сетевые дроссели (критерий 3%), изоляцию привода

, трансформаторы

(соотношение 1: 1 и коэффициент k = 4–50), дроссели постоянного тока (сторона постоянного тока выпрямителей

), 12-импульсные преобразователи ( уменьшают 85% гармоник), импульсный распределительный трансформатор

(уменьшает гармоники на 50–80%), настроенные

параллельные фильтры

(улучшают коэффициент мощности), широкополосные последовательные блокирующие фильтры

(улучшают коэффициент мощности), 18-импульсный преобразователь или дифференциальный дельта-автотранслятор —

Формирователи

(подавляют 90% гармоник) и последовательно или параллельно активные фильтры

вводят противоположные гармоники для подавления 2–50-й гармоники для улучшения коэффициента мощности системы

. Коммерческие предприятия могут выбрать фильтры с блокировкой нейтрального тока

(уменьшают 80% нейтральных токов и 10–30% среднеквадратичных фазных токов

), зигзагообразные трансформаторы или ловушки нулевой последовательности (блок

восходящего потока гармоник), нейтрали увеличенного размера или с номиналом k trans-

преобразователь (k13 или k20) для использования номинальной грузоподъемности. Многие инженеры

заменяют гармонические решения конденсаторами коррекции коэффициента мощности на

, увеличивая пропускную способность трансформаторов и кабелей за счет снижения требований

кВА.Конденсаторы увеличивают мощность в кВт, уменьшая ток нагрузки

, что приводит к уменьшению потерь I

2

R. Однако гармоники

иногда могут резонировать и повредить конденсаторы коррекции коэффициента мощности.

Уменьшение гармоник также улучшает коэффициент мощности системы. Чтобы избежать гармонического резонанса

, инженеры могут использовать другие методы, которые улучшают коэффициент мощности

, а также уменьшают гармоники. Эти методы включают фильтры гармоник

, активные фильтры и последовательные широкополосные фильтры возбуждения.Приводы с регулируемой скоростью

могут использовать реакторы, 18-пульсные преобразователи, фазовращающие трансформаторы

и синхронные конденсаторы, чтобы улучшить коэффициент мощности

, избегая гармонического резонанса [40]. Другой метод

заключается в замене конденсаторной батареи на недостаточную или избыточную компенсацию требуемой

кВА при условии, что это не вызывает перенапряжения. Лучший выбор

зависит от реальных ситуаций. Если гармоническое решение избавляет от штрафа PF

, уменьшая общие гармоники, то его можно рассматривать как оптимальный выбор

.

6. Сценарий с низким коэффициентом мощности и высоким коэффициентом гармонических искажений

Текущие коэффициенты нелинейных искажений и коэффициент мощности — два разных явления, возникающие в совершенно разных ситуациях. Одним из воздействий THD тока на

является увеличение величины среднеквадратичного тока, что (I

2

R) увеличивает мощность

потерь в системе. Однако небольшая нагрузка с КНИ 200% не может повлиять на

в целом, а большая нагрузка даже со 100% КНИ может серьезно повлиять на систему. Точно так же меньшая нагрузка с 0.4 PF

не может повлиять на систему, но большая нагрузка с 0,6 PF может отрицательно повлиять на

систему, поскольку THD также проявляется в низком PF. Коэффициент искажения

(I

F

/ I

RMS

) снижает общий коэффициент мощности. Уменьшение гармоник или

улучшение коэффициента мощности усиливают друг друга, но коэффициент мощности не может быть

единиц при наличии гармоник. Поскольку коэффициент мощности отражает общие потери,

, следовательно, гармоники вносят вклад в потерю мощности.Гармоники влияют на коэффициент смещения

, поэтому общая потребность в кВА увеличивается. Итого

Таблица 12

Номенклатура гармоник.

Гармоника 1-я 2-я 3-я 4-я 5-я 6-я 7-я 8-я 9-я …

Последовательность + 0 + 0 + 0 …

Тип Фонд Четный Нечетный Четный Нечетный Четный Нечетный Четный Нечетный …

N. Khan , Н. Абас / Обзоры возобновляемой и устойчивой энергетики 15 (2011) 296–309

305

вариантов освещения, которые сэкономят вам деньги

Знаете ли вы, что вы можете ежегодно экономить сотни долларов на счетах за электроэнергию, просто заменяя лампочки? Прошли те времена, когда лампочки были просто способом освещения вашего дома — сегодня они представляют собой простую возможность экономии энергии для домовладельцев, стремящихся уменьшить свой углеродный след и свои ежемесячные счета за коммунальные услуги.Помимо традиционных ламп накаливания, существует широкий спектр энергосберегающих лампочек, которые эффективно служат той же цели, обеспечивая при этом более экологичные преимущества.

Если вы хотите присоединиться к домовладельцам, которые уже сделали экологичный ремонт дома, проще всего начать с освещения. Используя это руководство, мы познакомим вас с типами энергосберегающих лампочек, о которых вам следует знать, их характеристиками и преимуществами, а также несколькими другими соображениями, которые следует учитывать.

Типы энергосберегающих лампочек

Лампочки прошли удивительно долгий путь с момента появления первой лампы Томаса Эдисона 19 века. Двумя веками позже современные лампочки представлены в широком ассортименте по эффективности, световым качествам, формам и плотности.

Когда дело доходит до энергосберегающих лампочек, выбор ограничивается тремя доминирующими типами: галогенные лампы накаливания, компактные люминесцентные лампы и светодиоды.

1. Галогенная лампа накаливания

Для тех, кто ищет лампу, которая обеспечивает повышенную эффективность, но сохраняет такую ​​же внешнюю привлекательность, как и традиционная лампа накаливания, галогенная лампа накаливания объединяет в себе лучшее из обоих миров.Хотя галогенные лампы невероятно похожи на традиционные лампы, они содержат бром, а не азот-аргон, что означает, что они работают и излучают свет по-разному.

Хотя они могут быть не самыми популярными энергосберегающими лампами для домашнего использования, галогенные лампы накаливания хорошо известны своей высокой эффективностью, ярким светом и долговечностью. Поскольку они так близко имитируют внешний вид и характеристики традиционных ламп накаливания, переход с традиционных ламп накаливания происходит без проблем, если вы выбираете галогенные лампы накаливания.

Помимо того, что галогенные лампы накаливания являются прекрасной заменой традиционным лампочкам, они потребляют примерно на 25% меньше энергии.

Плюсы:

• Сохраняют тот же внешний вид, что и традиционные лампы накаливания

• Мгновенно обеспечивают полную мощность освещения

• Создают расслабляющий желтый тон, а не пробуждающий синий тон

• Создание такое же количество света, как у традиционной лампы накаливания, при этом потребляется на 25% меньше энергии

• Безопасно утилизировать лампы вместе с обычным мусором

Минусы:

• Немного дороже, чем традиционные лампы накаливания

• Вырабатывает высокие уровни тепла

• Прикосновение к лампочке может сократить срок ее службы

2.

Компактные люминесцентные лампы (КЛЛ)

Лучше всего узнаваемые благодаря своей культовой спиральной форме, КЛЛ-лампы родились из-за потребности в более энергоэффективных лампах. Лампы CFL, являющиеся домом для множества мелких рабочих деталей, излучают свет от различных люминофоров внутри лампы и используют ту же технологию, что и обычные люминесцентные лампы, но в гораздо более компактном масштабе.

Энергосберегающие лампы CFL, обычно рассчитанные на срок службы около 10 000 часов и использующие часть энергии, необходимой для питания традиционных ламп накаливания, намного более экономичны, чем их более популярные собратья.Хотя вы заплатите более высокую первоначальную стоимость за лампочку, окупаемость обычно занимает всего девять месяцев.

Примечательно, что люминесцентные люминесцентные лампы не светятся так быстро, как лампы накаливания или галогенные лампы, поэтому они не являются отличным вариантом для помещений, где требуется немедленный яркий свет. Лампы CFL также не лучший выбор для холодного климата или на открытом воздухе, поэтому лучше всего использовать лампы этого типа для питания домашних ламп. КЛЛ — не лучший выбор для подъездов или мест, где вам нужен немедленный свет.

Существенным недостатком является то, что лампы CFL содержат небольшое количество ртути, что может затруднить надлежащую утилизацию. Если вы хотите сделать экологически сознательный выбор, будьте готовы сделать дополнительный шаг, необходимый для того, чтобы токсичные химические вещества внутри КЛЛ не попадали на свалки.

Плюсы:

• Требуют меньше энергии, чем традиционные лампы накаливания

• Обеспечивают равномерно распределенное яркое освещение

• Доступны различные мягкие, теплые и яркие белые оттенки

• Стоимость -эффективно для их энергоэффективных спецификаций

Получите одобрение финансирования для вашего нового водонагревателя

Готовы ли вы к новому водонагревателю?

Минусы:

• Чувствительность к холодным температурам и более холодному климату

• Не предлагает немедленную полную яркость

• Содержит токсичную ртуть

• Не может использоваться с переключателем диммера

3.

Светоизлучающие диоды (светодиоды)

Как самый популярный тип энергосберегающих лампочек, светодиодные фонари являются наиболее гибким вариантом освещения на современном рынке. Предлагая более высокую эффективность, чем лампы накаливания и лампы CFL, светодиодные лампы излучают свет, который невероятно похож на естественный дневной свет.

Светодиодные лампы потребляют еще меньше энергии, чем КЛЛ, и служат до 50 000 часов, а это еще 40 000 дополнительных часов. В отличие от КЛЛ, светодиодные лампы достигают полной яркости при включении, поэтому вам никогда не придется ждать, пока загорится свет.Использование светодиодов может помочь вам сэкономить до 80% затрат на электроэнергию в год. Хотя они также стоят дороже, чем КЛЛ или галогенные лампы, преимущества чрезвычайно длительного срока службы означают, что светодиоды могут прослужить годами, требуя замены.

Светодиодные лампы

легко найти в местном хозяйственном магазине, они доступны в широком диапазоне мощности, формы и цвета. Не нужно беспокоиться о чрезмерном тепловыделении; Светодиоды выделяют очень низкий уровень тепла по сравнению с КЛЛ и галогенными лампами накаливания.

Плюсы:

• Мгновенная полная яркость при включении

• Оставайтесь прохладными на ощупь даже после использования

• Предлагают срок службы в пять раз дольше, чем у КЛЛ

• Отсутствие чувствительности к холоду климат или температура

• Отлично подходит для направленного света и прожекторов

• Доступны мягкие, теплые и ярко-белые оттенки

Минусы:

• Снижение яркости со временем

• Не всегда совместим с диммерами

• Содержит синий свет

• Самый дорогой вариант лампочки (но цены продолжают снижаться из года в год)

CFL vs.LED: Какая энергосберегающая лампочка лучше?

В то время как лампы CFL и светодиодные были созданы как энергоэффективная альтернатива традиционным лампам накаливания, светодиодные лампы являются новинкой.

Лампы

CFL были первоначально разработаны, чтобы заменить обычные лампы и обеспечить более энергоэффективное и экологически чистое свечение в вашем доме. Используя около 25% электроэнергии, необходимой для питания лампы накаливания, КЛЛ также обеспечивают срок службы до 15 раз дольше, чем обычные лампы.

Хотя светодиоды не были созданы для замены КЛЛ, светодиоды действительно предлагают ряд преимуществ, которые в конечном итоге делают их предпочтительным вариантом для большинства владельцев недвижимости. Основываясь исключительно на энергоэффективности, безраздельно правят светодиоды. По данным Министерства энергетики США, светодиоды, соответствующие требованиям ENERGY STAR, потребляют только 20–25% энергии и служат до 25 раз дольше, чем традиционные лампы накаливания. Обычные светодиоды потребляют от 25% до 30% энергии и служат от 8 до 25 раз дольше, чем галогенные лампы накаливания.

Ознакомьтесь с таблицей ниже, чтобы увидеть, как измеряет каждый тип ламп:

Поскольку светодиоды могут ярко светить в помещении и на улице, в прохладном и теплом климате и обеспечивают чрезвычайно долгий срок службы, светодиоды, как правило, лучше выбор лампочки.

Что означает сертификация ENERGY STAR?

Продукты, получившие сертификат ENERGY STAR, означают, что они успешно соответствуют строгим требованиям по энергоэффективности, установленным Агентством по охране окружающей среды США.Приобретая энергосберегающие лампочки, обратите внимание на продукты со знаменитой синей наклейкой. А когда вы покупаете лампочки с маркировкой ENERGY-STAR, вы можете иметь право на ряд специальных предложений и скидок в дополнение к ежегодной экономии на счетах за коммунальные услуги. Покупка официальных продуктов с рейтингом ENERGY-STAR дает ряд выдающихся преимуществ.

Сколько вы можете сэкономить, перейдя на энергосберегающие лампы накаливания?

Хотя может показаться, что внесение таких минимальных изменений, как лампочка, может не иметь большого вознаграждения или вообще не иметь, на самом деле замена может сэкономить вам ценный кусок денег, месяц за месяцем и год за годом. Согласно исследованию, проведенному Министерством энергетики США, замена пяти наиболее часто используемых осветительных приборов или ламп в вашем доме энергосберегающими моделями может сэкономить вам в среднем 75 долларов в год.

Среди множества альтернативных источников энергии, которые следует рассмотреть, обновление освещения с помощью энергосберегающих лампочек является одним из самых простых и наиболее экономичных.

Энергоэффективное освещение | Веб-сайт NJ OCE

Lighting составляет 20% от счета за электроэнергию вашего дома, а программа New Jersey Clean Energy Program содержит информацию и ресурсы, которые помогут вам сделать правильный выбор при покупке светодиодов и энергоэффективных осветительных приборов.EPA также предлагает Руководство по освещению ENERGY STAR.

Мгновенные скидки на светодиодные осветительные приборы

Магазины

по всему Нью-Джерси теперь предлагают мгновенные скидки на светодиодные осветительные приборы ENERGY STAR для повышения энергоэффективности. Это означает, что вы найдете значительно сниженные цены на осветительную продукцию, и для получения скидки не требуется никаких документов. Точные суммы поощрений и продукты будут отличаться от магазина к магазину, и NJCEP не может гарантировать, что подходящие продукты будут на складе во время вашего визита.В течение следующих нескольких месяцев к этому списку будут добавлены новые магазины, так что проверяйте почаще. Найдите ближайший к вам магазин

О светоизлучающих диодах (светодиодах)

Светодиодная лампа, соответствующая требованиям ENERGY STAR:

• Излучает свет примерно на 90% эффективнее, чем лампы накаливания.
• Имеет длительный срок службы 50 000 часов и более, что на тысячи часов превосходит как лампу накаливания, так и КЛЛ.
• Прочный, поэтому хорошо работает на открытом воздухе и при низких температурах.
• Они даже выпускаются в моделях с регулируемой яркостью, чтобы создать нужную атмосферу — используйте это руководство ENERGY STAR, чтобы принять обоснованное решение и продолжать предпринимать шаги для экономии энергии и окружающей среды.

Эффективность лампочки измеряется количеством люмен на ватт, которое она обеспечивает. Количество люменов показывает, насколько яркая лампа накаливания, а ватты говорят нам, сколько энергии она потребляет.

Ознакомьтесь с информационным листом о том, на что обращать внимание при выборе энергоэффективного освещения.

В приведенной ниже таблице сравниваются мощность ламп накаливания и эквивалентные люмены (световой поток) с мощностью, используемой для КЛЛ и светодиодов, отвечающих требованиям ENERGY STAR.

Световой поток люмен	Мощность лампы накаливания	КЛЛ Вт	LED Вт
450	40	8–12	6–9
800	60	13–18	8–12,5
1,100	75	18–22	13–15
1,600	100	23–30	16–20
2,600	150	30–55	25–28

Скидки на установку коммерческого освещения:

• Предприятия и местные органы власти могут добиться значительной экономии за счет модернизации своего освещения.Поищите подробности о поощрительной программе.

Варианты переработки

Светодиоды

служат очень долго, поэтому вам не придется часто думать об их утилизации. Тем не менее, их следует утилизировать надлежащим образом, и многие крупные розничные продавцы бесплатно утилизируют их. Для получения рекомендаций по безопасной утилизации посетите recycleabulb.com.

Энергосберегающий галоген | Текущий

Энергосберегающий галоген

Простая модернизация, экономия энергии на 28%, удвоенный срок службы и множество других преимуществ делают эти лампы привлекательным вариантом замены ламп накаливания.

Энергоэффективные галогенные лампы

GE обеспечивают прямую замену стандартным лампам накаливания и доступны в формах А-образной формы общего назначения, декоративных, сферических и рефлекторных. Они создают потрясающий свет и могут использоваться с переключателями затемнения.

ПРОСМОТРЕТЬ ВСЕ ГАЛОГЕННЫЕ ПРОДУКТЫ

Установить и сохранить

Энергосберегающие галогенные лампы GE обеспечивают простой и эффективный вариант прямой замены обычных ламп накаливания. Эти лампы излучают четкий белый свет — с возможностью затемнения для создания уютной атмосферы — такие же люмены, как у соответствующих ламп накаливания.

Энергоэффективные галогенные лампы

GE доступны в форме трапециевидной формы общего назначения, декоративной, шарообразной и рефлекторной формы.

• Мгновенное включение, полная светоотдача при запуске
• Люмен на протяжении всего срока службы
• 100% модернизация
• Диммируемая


Создание коммутатора

Краткое справочное руководство по переходу на галогенные лампы

Высокоэффективные галогенные отражатели

Галогенные рефлекторные лампы

GE сочетают в себе превосходное качество света, интенсивность и управляемость с эффективным использованием энергии. Они хорошо подходят для творческого освещения, с возможностью выбора мощности, угла луча и технических характеристик, что обеспечивает гибкость дизайна.

Мощный световой поток, точное управление и широкий спектр вариантов продукта / исполнения делают эту линейку идеальной для творческих решений.

Проявите творческий подход с отражателями MR16

Галогенные лампы MR16 компании

GE представляют собой компактные мощные источники света с широкими возможностями для творческих световых решений.Для конечных пользователей возможность перехода со стандартных галогенных отражателей на энергосберегающие отражатели GE предлагает значительный потенциал экономии в течение всего срока службы лампы.

• Экономия энергии до 43% с использованием энергосберегающих инфракрасных ламп MR16
• Четкий белый свет (цветовая температура до 3000K)
• Превосходная цветопередача (100% CRI)
• Продолжительный яркий свет — более 90% светового потока
• Точное управление лучом — широкий спектр опций
• Срок службы до 6000 часов — в три раза больше, чем у обычных продуктов

ConstantColor ™ — свет там, где он нужен

ConstantColor ™ MR16 имеет два покрытия отражателя, одно внутри и одно снаружи отражателя, тем самым уменьшая количество задней подсветки, которая в противном случае терялась бы с тыльной стороны лампы.Инфракрасный свет — тепло — по-прежнему эффективно передается сзади, создавая эффект прохладного луча.

AR70 / AR111 Отражатели

• Отличный контроль луча и резкая отсечка
• База G53 обеспечивает удобство вставки или ввинчивания клемм
• Капсула с УФ-защитой
• Длительный срок службы при 3000 часов
• Маленький профиль, подходит для открытых светильников

Высокоэффективные галогены PARs

GE PAR можно использовать практически для любых целей — как внутри, так и снаружи.
