Что такое фотореле, как его выбрать и какие бывают схемы подключения фотореле

апрель 21, 2022

Освещение во дворе частного дома или дачи – это не только способ подчеркнуть в тёмное время суток красоту альпийской горки, лужайки или пруда, но и возможность защитить участок от проникновения злоумышленников, обеспечить удобство и безопасность перемещения. Поэтому каждый вечер вы, возвратившись с работы, ждёте, когда окончательно стемнеет, включаете подсветку во дворе и только после этого позволяете себе заняться повседневными делами. Утром вы просыпаетесь с первыми лучами солнца и выходите во двор, чтобы выключить свет. Можно было бы поспать подольше хотя бы в выходные. Но тогда счета за электричество увеличатся, а вы не хотите платить лишнее.

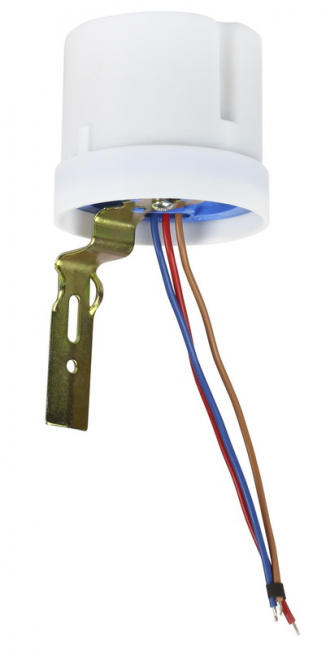

Что такое фотореле?

Фотореле – это электронный прибор, с помощью которого можно дистанционно контролировать освещение вашей придомовой территории. Несмотря на простоту устройства, такое реле представлено множеством вариантов исполнения, применение которых позволяет не только автоматически определить оптимальный момент включения или отключения подсветки относительно уровня естественной освещённости вашего участка, но и задержать его на несколько секунд, запрограммировать график работы линии искусственного освещения с учётом дня недели или времени суток

В конструкцию фотореле для уличного освещения чаще всего входят следующие исполнения фотодатчиков:

фотопроводящие (например, фоторезисторы), сопротивление которых понижается, а проводимость улучшается при повышении уровня освещённости;
фотоприёмные датчики (фототранзисторы и фотодиоды) с проводимостью, увеличивающейся в результате поглощения фотонов с энергией, превышающей энергию электронов на участке, куда попадает свет;
фотоэмиссионные, выделяющие свободные электроны при попадании на световоспринимающую поверхность фотона с достаточной энергией;
фотоэлектрические датчики, которые вырабатывают напряжение пропорционально полученной энергии падающего света.

Корректно подключенное и настроенное фотореле с наступлением сумерек автоматически включает линию искусственного освещения и выключает её на рассвете.

Виды фотореле

В зависимости от конструктивных особенностей различают следующие виды фотореле:

со встроенным фотодатчиком – наиболее часто применяются при организации наружного освещения;
с выносным фотодатчиком – коммутирующий блок устанавливают во внутридомовом щитке, датчик – на улице, на расстоянии, не превышающем 150 м;
модели с возможностью регулировки порога срабатывания;
программируемые реле – с их помощью вы сможете задать включение и выключение подсветки в какой-то строго определённый промежуток времени, с учётом сезона, вашего рабочего графика, и при этом заставить её работать как сигнализацию в случае, если в вашем дворе появятся незваные гости;
с таймером – применяются, когда необходимо отложить включение или выключить освещение до того, как начнёт светать;
модели с датчиком движения – освещение включается в тёмное время суток, но только в том случае, если в зоне действия появляется движущийся объект.

Совет! В некоторых случаях может быть дешевле купить отдельно фотореле, таймер и датчик движения, чем модель с дополнительными функциями.

Варианты применения

С помощью фотореле вы можете:

автоматически управлять освещением вашего участка;
задать время включения или выключения подсветки, лестницы, входа в гараж, мангальной зоны, садовых дорожек, зоны обзора камеры видеонаблюдения;
запрограммировать изменение схемы ландшафтного освещения под определённое событие.

С помощью фотореле можно даже управлять поливом в ночное время, на полгода избавив себя и своих близких от необходимости каждый день после работы держать в руках шланг и лейку.

Устройство и принцип действия

В конструкции фотореле обычно присутствуют следующие элементы:

датчик-полупроводник, параметры электрической проводимости которого изменяются в зависимости от интенсивности освещения;
усилитель тока;
коммутатор.

Принцип работы фотореле прост. Под воздействием ультрафиолетового или инфракрасного излучения датчик становится изолятором, электрическая цепь размыкается, линия искусственного освещения обесточивается. По мере наступления темноты электропроводность датчика усиливается, цепь замыкается, включается подсветка.

Характеристики и правильный выбор

Подбирая фотореле для системы уличного освещения, необходимо учесть особенности линии, к которой вы собираетесь его подключить, условия, в которых ему придётся работать, степень нагрузки, тип подключаемых ламп, возможность регулировки порога срабатывания. На корпусе прибора указаны такие параметры как степень защиты IP (она должна быть не ниже 44), чувствительность, напряжение сети. Чтобы рассчитать, на какой коммутируемый ток должно быть рассчитано ваше фотореле, разделите сумму мощностей всех ламп, которые будут через него подключены, на напряжение сети. Полученное значение должно быть меньше указанного в амперах на корпусе прибора.

Выбор места установки

Фотореле – это прибор, регламент работы которого определяется уровнем естественного освещения. Поэтому устанавливают его там, где он будет хорошо освещаться солнечными лучами в момент заката и восхода – с западной или восточной стороны дома. Если вы хотите избежать ложного срабатывания, спровоцированного светом фар проезжающего мимо автотранспорта, расположите прибор на высоте не менее двух метров от поверхности земли. На фотодатчик не должны попадать лучи от осветительных приборов.

Схемы подключения

Подключая модель со встроенным фотодатчиком, руководствуйтесь предложенными в этом разделе и в её комплектации схемами. Соедините фотореле с лампой через красный проводок, подключите ноль к реле и к лампе, запитайте линию, подсоединив «фазу» к чёрному проводку. Коммутатор модели с выносным фотодатчиком монтируется аналогично. Сенсор подключается к самому коммутатору с помощью двух проводков.

Если вы планируете запитать через фотореле несколько мощных светильников, подключите систему в соответствии с приведённой выше схемой через магнитный пускатель. Контроллер, таймер и датчик движения монтируются в электрическую цепь после фотореле.

Как настроить фотореле для уличного освещения?

Чтобы задать подходящий для вашей семьи порог включения, в соответствующее по интенсивности естественного освещения время суток вращайте регулятор до тех пор, пока искусственное освещение не включится.

Альтернативы фотореле

Оценивая возможность покупки альтернативного фотореле датчика для управления уличным освещением, нужно учесть:

Условия, в которых он будет работать.
На какой именно результат вы рассчитываете (при отсутствии светочувствительного элемента в конструкции, прибор «не заметит», что набежали тучи, пошёл дождь или выпал снег).
Необходимость периодического принудительного отключения осветительного оборудования. Если вы собираетесь, например, установить ландшафтное освещение, и ваша цель – подсвечивать исключительно в вечернее время фасад дома, беседку, фонтан или посадки бордюрных цветов, без таймера не обойтись.

Вместо фотореле можно установить астрономический таймер, реле времени или астрофотореле. Каждый из этих приборов имеет свои преимущества по цене или функционалу.

Может ли реле времени заменить фотореле?

Установив реле времени вместо фотореле, вы будете вынуждены регулярно корректировать режим работы подсветки из-за изменения продолжительности светового дня. А вот для мастерской или оборудованной игровой площадки частного детского сада на территории вашего домовладения независимый от смены дня и ночи постоянный график освещения станет идеальным решением.

Астрономическое реле

По принципу работы астрономический таймер больше напоминает реле времени с расширенными возможностями, чем фотореле. Временной промежуток, в течение которого искусственное освещение будет включено, рассчитывается программируемым микропроцессором этого прибора с учётом географического положения объекта и информации о том, в какое время заданного дня и сезона в данной местности наступают сумерки или светает. Астротаймер можно установить в любом месте, в том числе и в помещении. Он не выключит подсветку из-за того, что мимо проехал автомобиль, но и не активирует её в случае, если из-за пасмурной погоды стемнеет на час раньше.

Реле управления освещением

Астрофотореле совмещает в себе функции астрономического таймера и фотореле. Время работы осветительного оборудования при использовании этого прибора определяется не только характерной для данной местности долготой дня, но и действительным уровнем естественного освещения. Программируя раздельное включение основной и дополнительной линий подсветки, можно увеличить освещённость территории, например, во время дождя или глубокой ночью.

Фотореле – это универсальное автоматическое устройство, подключив которое к линии уличного освещения, вы не только сэкономите деньги на оплате электроэнергии, но и получите возможность, вернувшись с работы, заняться своими делами, не поглядывая на часы в ожидании, когда же, наконец, стемнеет.

Как выбрать и установить фотодатчики освещения

Датчики освещенности

В последнее время для наружного освещения все чаще применяют датчики включения освещения. Ведь они позволяют не только автоматизировать процесс включения освещения, но и позволяют неплохо сэкономить.

При этом стоимость таких датчиков находится на вполне приемлемом уровне, что по заявлению торговых компаний позволяет окупить их буквально в течении года. Поэтому и мы решили более детально рассмотреть данные приборы и дать вам рекомендации по их выбору, установке и подключению.

Содержание

Устройство датчика освещенности и рекомендации по их выбору
- Устройство датчика освещенности
- Выбор датчиков освещенности
Установка и подключение датчиков освещённости
- Установка датчика освещенности
- Подключение датчика освещения
Вывод

Устройство датчика освещенности и рекомендации по их выбору

Устройство датчика освещенности

Прежде, чем приступать непосредственно к выбору, давайте ознакомимся с устройством и принципом действия датчиков данного типа. Они могут быть выполнены на фоторезисторе или фотодиоде, но принцип действия от этого не меняется.

На фото представлена схема датчика освещенности на фоторезисторе

Итак:

Датчики света для уличного освещения для своей нормальной работы должны быть подключены к электрической сети. То есть, на выводы датчика должны быть подведены фаза и ноль. Кроме этого, там есть третий провод, который подает напряжение непосредственно на сеть освещения, но о нем мы поговорим, когда будем подключать наш датчик.
Сразу к выводам датчика подключен диодный мост, который преобразует переменное напряжение в постоянное. Кроме того, там установлен конденсатор, который сглаживает постоянное напряжение.
Параллельно схеме диодного моста подключается наш фоторезистор с добавочным сопротивлением. Именно на это добавочное сопротивление вы воздействуете, вращая ручку регулятора на корпусе датчика.

Сопротивление фоторезистора изменяется в зависимости от уровня освещенности. Чем темнее, тем выше сопротивление нашего фоторезистора. Соответственно выше напряжение на его контактах.
При определенном напряжении открывается транзистор, подключенный параллельно нашим сопротивлениям. Благодаря этому образуется цепь на катушку силового реле.
Реле срабатывает и замыкает цепь. А благодаря тому, что к контактам этого реле подключены наши провода питания сети освещения, включается свет.
При увеличении уровня освещенности датчик ночного освещения размыкает контакты нашего силового реле. Происходит это по причине снижения сопротивления нашего фоторезистора, которое влечет за собой соответственно снижение напряжения и закрытие транзистора. Следствием этого является размыкание цепи, которая питает катушку силового реле.

Выбор датчиков освещенности

Имея общее представление о работе датчика, можно приступать непосредственно к его выбору. Здесь мы советуем вам обратить внимание на некоторые аспекты.

Как и любое коммутационное устройство, перед установкой фотодатчик для уличного освещения стоит проверить на соответствие коммутируемой нагрузки. На данный момент на рынке представлены модели с номинальным током в 6 и 10А. Чуть реже встречаются модели на 16 и 25А. Но, честно говоря, я бы не стал доверять этим цифрам и как минимум на один шаг занизил их.

Обратите внимание! Согласно п.6.2.3 ПУЭ , каждая групповая линия должна содержать не более 20 ламп. Если принять мощность каждой лампы в 100Вт, то получается, что датчика в 10А нам будет вполне достаточно. Установка большего количества ламп в одной группе , согласно п.6.3.4 ПУЭ, потребует от вас установки дополнительных автоматических выключателей или предохранителей.

Регулировка уровня освещенности, при которой происходит срабатывание датчика

Следующим параметром, на который стоит обратить внимание, является возможность регулирования датчика. Обычно минимальным значением является 2лк. А вот максимальное значение может колебаться. Наиболее распространенными являются значения в 50 и 2000лк. Насколько вам нужна регулировка в широком спектре — решать вам, но я бы напомнил, что возможности регулировки также отражает цена датчика. Поэтому выбор минимального регулирования, по-моему, вполне оправдан.

Нельзя забывать и то, что датчик освещенности предназначен для наружной установки. Поэтому защита от влаги и пыли как минимум не будет лишней. Данный параметр указывают цифры после аббревиатуры «IP». Обычно это IP44, но могут быть и более высокие значения.

Обратите внимание! Первая цифра после аббревиатуры «IP» обозначает уровень пылезащищенности. Она может варьировать от 0 до 6. Вторая цифра обозначает влагозащищенность. Она может быть от 0 до 8. Чем выше цифра, тем выше защита.

Ну а параметр температуры эксплуатации должен заинтересовать только жителей наиболее северных районов нашей страны. Ведь большинство «буржуйских» приборов может начать «выделываться» при температуре ниже -25⁰С.

Установка и подключение датчиков освещённости

Установить и подключить датчик освещенности своими руками не так уж сложно. Для этого не требуется каких-то особых познаний. И просто следуя рекомендациям нашей инструкции, вы с легкостью выполните все операции.

Установка датчика освещенности

Большинство моделей, представленных на рынке, имеют специальное крепление, которое идет в комплекте с датчиком. Это крепление позволяет легко прикрепить датчик практически в любом месте. Инструкция по установке предъявляет всего несколько требований.

Место установки датчика освещенности

Итак:

Датчик освещенности должен устанавливаться на открытой местности. Где он не может быть затенен деревом, строением или другими объектами. Иначе это может привести к его ложной работе.
Не забывайте, что датчик освещения ночной прибор. Поэтому не установите его в зоне освещения одного из светильников. Это может привести к его неправильной работе, когда датчик будет давать импульс на включения освещения, а после его включения сразу отключать его.
Устанавливайте датчик в месте, доступном для обслуживания. Ведь в зависимости от загрязнения окружающей среды и наличия пыли вам придется периодически протирать его фотоэлемент. И лазить для этого на столб или крышу не очень удобно.

Подключение датчика освещения

Датчик света для уличного освещения и схема подключения его к электросети достаточно проста. Ведь это практически тот же привычный нам выключатель. Единственным отличием является наличие нулевого провода, который необходим для работоспособности прибора.

Как мы уже писали выше, обычно датчик имеет три вывода. Один вывод — это нулевой провод, который необходим для работы датчика. Согласно п.1.1.29 ПУЭ, она должна быть обозначена «N» или проводом голубого света. Второй провод — это фаза, приходящая от вводного автомата. Она может быть обозначена как «L». Так же достаточно часто ее обозначают черным проводом. Третий провод — это фазный вывод с датчика, который подключается непосредственно к нагрузке. Он может быть обозначен «L1» «LOAD»или красным цветом провода.

Схема подключения датчика освещенности

Используя двухжильный провод, подключаем датчик освещения к нашему автоматическому выключателю, питающему наружное освещение. Подключив датчик, советую сразу проверить его работоспособность и выполнить его регулировку. Срабатывание датчика вы легко определите по появлению напряжения на третьем проводе.
Если испытания и настройка прошли успешно, можно снять напряжение с датчика и продолжить подключение. Третий провод делаем питающим нашей сети освещения. После подключения можно подать напряжение и проверить работоспособность всей схемы. Более же подробную информацию по подключению датчиков вы можете посмотреть на видео, представленном на нашем сайте.

Обратите внимание! Сейчас на рынке появились силовые автоматы с возможностью подключения фотоэлемента или, как их называют, датчики освещенности с выносными фотоэлементами. Их подключение выполняется по той же схеме, только подключаете вы не к силовой цепи, а к силовой части датчика.

Вывод

Сейчас датчиками включения освещения по времени суток оборудуется все большее количество сетей наружного освещения. Такие приборы находят применение в сетях подъездного, аварийного освещения.

Теперь вы знаете, что подключить такой датчик не так уж и сложно, и возможно тоже станете «двигателем» прогресса в нашей стране.
