Высокотемпературный герметик для печей — залог надежности

При кладке кирпичных печей или при монтаже металлических отопительных приборов, а также дымоходов к ним, при проведении ремонтных работ в последнее время все чаще используется специальные герметизирующие составы. С появлением подобных материалов в их современном составе значительно упростилось решение многие возникающих проблем.

Высокотемпературный герметик для печей

Если раньше при появлении трещин в швах кладки или в самих кирпичах, а также при ослаблении крепления чугунных элементов печи или камина использовался глиняный или цементный раствор, который только на некоторое время скреплял возникшие повреждения, то сегодня всё это устранить значительно легче. На помощь приходит правильно подобранный по составу высокотемпературный герметик для печей.

Области применения термостойких герметизирующих составов

Содержание статьи

Любая печь – это цельный сбалансированный «организм», в котором должно быть согласовано всё – от размеров топочной камеры и поддувального окошка до сечения и высоты трубы.

Трещины, появляющиеся в различных отделах печи, приводят к разгерметизации стенок дымоходных каналов, топочного отдела или же других областей, имеющих отношение к отводу продуктов сгорания топлива. В результате подобных повреждений ухудшается тяга в дымоходе, и дым, содержащий чрезвычайно опасный для здоровья людей угарный газ, вполне может начать проникать в помещения.

Понятно, что такую «потрепанную» печь эксплуатировать нельзя – она нуждается в срочном ремонте

Это может привести к трагическим последствиям, так как угарный газ способен вызвать смертельные отравления организма. Нельзя забывать и о повышенной пожароопасности поврежденных печей. И даже в самом «лучшем случае», если произойдет разгерметизация этих областей отопительного сооружения, сама эффективность работы печи – значительно снизится.

Традиционно возникшие повреждения всегда замазывались глиняным раствором, но это временная мера, которая, к сожалению, не дает надежной герметизации. При этом отремонтированную область всегда приходится держать под особым контролем, так как в любой момент в ремонтных «заплатках» могут появиться новые трещины.

Поэтому более надежным вариантом станет использование для ремонта печей специально предназначенных для этой цели термостойких герметиков.

Важнейшая операция при сборке дымоходов – герметизация сопрягаемых участков труб

Не менее важной является герметизация соединений дымоходных керамических и металлических труб, а также выполненных из нескольких слоев сэндвич-дымоходов. От их качественной стыковки зависит не только эффективность работы печи, но и пожаробезопасность всего строения. Кроме этого, герметизирующие средства необходимы для организации проходки дымоходной трубы через стропильную систему и кровлю. В этом случае герметик используется, как вспомогательный элемент, которым заполняются зазоры между металлическим или эластичным фартуком, обрамляющим дымоход.

Такие составы отлично подходят для герметизации проходок дымоходных труб через перегородки, перекрытия, кровлю

Без таких составов идеально закрыть все щели и зазоры в проходке дымохода невозможно, поэтому раньше приходилось производить эту работу с применением битумной мастики или даже «изобретать» собственные средства для герметизации швов. Однако, нельзя забывать, что температура в отделах, контактирующих с открытым огнем, и на начальных участках прохождения продуктов горения, порой может достигать 1200÷1300 градусов. Далеко не каждый состав способен выдержать такой термический напор, что может привести к нарушению герметичности, и как следствие – возникновению пожароопасной ситуации.

Если, металлический или сэндвич-дымоход, предназначенный для отвода продуктов горения от газового котла, недостаточно герметичен, то пламя запальника и газовой горелки способно постоянно затухать. Необходимо отметить, что эта проблема достаточно часто встречается при эксплуатации агрегатов? работающих на «голубом топливе», и самой распространенной причиной такого «недуга» является именно разгерметизация швов на стыках отделов дымоходной трубы. В этом случае проще и быстрее всего произвести ремонт дымохода именно с помощью герметиков для печей.

Еще одна область применения – это герметизация просветов при установке чугунных деталей печи или при проведении ремонтных работ на этих участках

Очень удобно использовать герметизирующие термостойкие составы при установке чугунных элементов и ремонте швов вокруг них. Например, подобные меры будут наиболее действенными при ослаблении и крошении глиняного раствора вокруг дверцы топки или духового шкафа, варочной плиты и дымоходных задвижек.

Еще один характерный пример применения герметика – это ремонт швов между кирпичами топочной камеры. Хозяева печей знают, что достаточно частой проблемой является крошение глиняного раствора, и выпадение целых кирпичей из кладки стенки.

По перечисленным случаям становится понятно, что большинство из подобных аварийных моментов возникает из-за потери эластичности первоначального кладочного раствора, или же от применения неподходящих для герметизации составов, которые под действием высоких температур теряют эластичность и прочность, разрушаются и осыпаются. В отличие от них, термостойкие герметики сохраняют заложенные в них качества качество даже при экстремально высокой термической нагрузке.

Основные типы герметизирующих составов для печных работ

На современном строительном рынке представлен достаточно большой ассортимент различных герметизирующих составов, но для печей, то есть для их ремонта и выполнения кладки определенных областей, подходит только два из них – это те, то изготовлены на силикатной и силиконовой основе.

Наиболее популярная расфасовка герметизирующих составов – цилиндрические картриджи для монтажного пистолета

Герметики чаще всего изготавливаются в виде пасты, и продаются расфасованными в герметичную тару в виде цилиндров – картриджей. Для их нанесения удобнее всего применять монтажный пистолет.

Если не требуется большого количества герметика, то можно приобрести и такую расфасовку – в мягкой тубе

Кроме этого, в продаже можно встретить герметики, расфасованные в тубах различного объема, аналогичных упаковке других многочисленных клеевых составов. Герметизирующие составы могут иметь различные характеристики, отличаться цветовым оформлением, что позволяет при необходимости использовать их в комплексе с материалами разных оттенков, не нарушая эстетичности вида кладки печи или камина.

Двухкомпонентные герметики готовятся в соответствии с инструкцией непосредственно перед применением состава

Кроме готовых к использованию составов, можно найти двухкомпонентные герметики, которые изготавливаются непосредственно перед началом проведения ремонта. Однако, работать с подобными составами уже гораздо сложнее, так как при их замешивании необходимо очень точно соблюдать пропорции, указанные производителем, иначе шов не будет обладать должной герметичностью. Поэтому такие составы чаще всего используются профессионалами, так как? кроме сложности в смешивания, их нужно еще и очень быстро использовать – жизнеспособность подготовленного герметика бывает весьма коротка.

Все высокотемпературные герметизирующие составы условно подразделяют на две основных категории — это термостойкие и жаростойкие (жаропрочные).

Термостойкие герметики

Термостойкие составы применяются в областях отопительных приборов, где нагрев может доходить до 350 градусов — это наружные стены каминов и печей.

На упаковке герметика обычно указывается предел его термической стойкости

Их применяют при появлении несквозных зазоров, появившихся в швах между рядами кирпичной кладки, герметизации проходки через кровлю кирпичных и сэндвич-дымоходов, отделов системы отопления и горячего водоснабжения.

Эта категория герметиков изготавливается на основе силикона, и их термостойкость может разниться в зависимости от составляющих. Например, более термостойкие пасты включают в свой состав оксид железа и способны выдерживать долговременный нагрев до 250 градусов и кратковременные повышения температур до 350. В связи с тем, что одним из ингредиентов является оксид железа, эти герметики имеют красно-коричневый цвет. При использовании подобного состава для устранения несквозных повреждений на внешней стороне кирпичной стены, он будет практически незаметен и не испортит эстетичный вид отопительного сооружения.

Этот же вид герметика подходит еще и для герметизации соединений труб при монтаже контуров отопительной системы.

Вполне применимы подобные термостойкие герметики для стыковочных швов и проходов через кровлю дымоходов конденсационных или пиролизных котлов, так как у них температура продуктов сгорания на выходе составляет обычно не более 150 градусов

Точные характеристики герметизирующего состава всегда указываются на упаковке, поэтому перед покупкой материала нужно обязательно их изучить.

Термостойкие силиконовые герметики, продаваемые в цилиндрических картриджах и применяемые с помощью монтажного пистолета, могут быть нейтральными и кислотными.

• Нейтральные герметизирующие составы на основе силикона хорошо совместимы с бетонными, кирпичными, цементными и металлическими поверхностями. При высыхании они выделяют спирт и воду, а когда эти вещества полностью испарятся, шов приобретает необходимую герметичность.
• Кислотные герметики на силиконе, высыхая, выделяют уксусную кислоту, поэтому их нельзя применять с материалами, неустойчивыми к коррозийным процессам, а также для ремонта цементно-бетонных поверхностей. В результате происходящих реакций между этими материалами образуются слои окислов или же солей, которые нарушают герметичность соединений. Поэтому наложенный шов в ряде случаев будет способен пропускать газы или жидкости.

Кроме отмеченных выше качеств, силиконовые герметики, при правильном их применении, обладают следующими характеристиками:

• У них – хорошая адгезионная способность с материалами, имеющими различное структурное строение, с такими как кирпич, бетон, древесина, пластик, керамика, металл и стекло.
• Устойчивость к ультрафиолетовому излучению позволяет использовать герметик для наружных работ, например? для герметизации прохода дымохода через кровлю.
• Водонепроницаемость материала также дает возможность применить его для гидроизоляционных работ при заделке щелей и швов в местах прохода дымохода через кровлю — примыкания к нему кровельных материалов, а также металлического фартука или же крепежных профильных планок. Кроме того, этот герметик подходит для резьбовых соединений при монтажных работах во время прокладки отопительного контура.
• Силиконовые герметизирующие смеси после высыхания сохраняют необходимую пластичность, поэтому они не растрескиваются при деформационных, вибрационных нагрузках, при усадочных процессах, которые неизбежны при постройке печи. Благодаря этому качеству, силиконовые герметики достаточно часто используются для ремонта автомобилей, однако, в связи с этим же свойством материала, на нем не задерживаются отделочные красочные составы.
• Время отвердевания нанесенного состава указывается на упаковке и может варьироваться, исчисляясь несколькими часами или же сутками. Это свойство пасты напрямую зависит от того, давно ли она была изготовлена – чем она свежее, тем быстрее проходит процесс схватывания. При указании производителем времени застывания, расчет предполагает определенную окружающую температуру и влажность, которые обычно составляют + 23÷25 градусов и 50% – эти показатели также иногда указываются на упаковке. Несоответствие рекомендованным условиям может существенно сократить или, наоборот, увеличить период полного отвердевания герметизирующего состава. Причем, необходимо учесть, что при пониженной влажности и температуре застывание будет осуществляться дольше.

Процесс полимеризации нанесенной на поверхность пасты происходит от поверхности вглубь. Важно и то, что отвердевание должно происходить при доступе к материалу воздуха, поэтому глубина швов должна соответствовать той, что указал производитель материала, иначе, на большой глубине силикон способен и вовсе не достигнуть оптимального состояния. В результате шов не будет иметь должной герметичности, а значит, сохраняется немалая вероятность проникновения в помещения угарного газа, дыма или, при наружном применении состава — влаги.

Чтобы шов получился надежным, между материалами должна быть создана хорошая адгезия, а значит, перед нанесением герметизирующей пасты поверхность необходимо подготовить. Для этой цели с нее удаляются окислы, солевой налет и пыль. Зачистка производится до чистого материала, затем поверхность промывают водой, просушивают и обезжиривают. Здесь сразу нужно уточнить, что на влажную поверхность силиконовый герметик наносить нельзя, поэтому ее предварительно нужно очень хорошо просушить.

Чтобы сцепление силикона с металлической или керамической поверхностью было безупречно надежным, рекомендовано обработать ее наждачной бумагой или же другими абразивными материалами. После этого ее необходимо так же очистить, обезжирить, просушить, и только после этого можно наносить герметик.

Нельзя применять термостойкие герметики для заделки сквозных щелей, образовавшихся в кладке, или между кирпичами и чугунными элементами печи. Не используют его и для герметизации проходки через кровлю обычных металлических труб, с одной стенкой.

Жаростойкие (жаропрочные) герметики

Жаростойкие герметизирующие пасты производятся на основе силикатов, и рассчитаны они на применение в отделах с прямым воздействием пламени и нагревом до очень высоких температур, так как способны выдержать до 1200÷1500 градусов. К таким областям относятся стыковочные соединения кирпичной кладки и чугунных элементов, швы в топочной камере или же сквозные зазоры между кирпичами.

Жаропрочные герметики способны не терять своих качеств при экстремально высоких температурах

Кроме этого, жаростойкие составы отлично подходят для нанесения на стыковочные поверхности при сборке отдельных частей сэндвич-дымохода, а также для герметизации котлов отопления при появлении в них течи.

Одна из типичных областей применения – герметизация на стыках монтируемых сэндвич-дымоходов печей

Если планируется применять жаростойкие герметики на участках прямого контакта с открытым огнем, то стоит выбирать состав, который имеет прямое указание на его огнестойкость или огнеупорность.

Герметики на силикатной основе для печей способны выдерживать постоянную температуру в 1200÷1300 и кратковременную в 1400÷1500 градусов. Упаковка этих материалов не отличается от силиконовых герметиков, но цвет составов может быть черным или серым – это предопределено именно силикатными ингредиентами.

Силикатные жаропрочные герметики, как правило, имеют окраску от серой до черной

Силикатные пасты обладают высокой адгезией практически со всеми строительными материалами – это может быть кирпич или металл, бетон или натуральный камень. Чтобы усилить сцепление материалов, поверхности часто подвергают абразивной обработке.

Нанесение таких герметизирующих составов необходимо осуществлять при температурах от +5 до +40 градусов, но самой оптимальной будет температура в +20 градусов, так как именно в таких условиях отвердевание пройдет значительно быстрее.

Силикатные жаропрочные герметики подойдут даже для ремонта или заделки швов между шамотными кирпичами топочной камеры

При высыхании силикатный материал образует жесткий шов, практически лишенный эластичности. Именно поэтому подобные составы рекомендуется использовать в печных сооружениях, которые уже дали усадку, или же в отопительных приборах, не подверженных деформации или значительной вибрационной нагрузке, иначе швы могут попросту растрескаться.

Однако, в том, что материал неэластичен, есть даже и свое преимущество, Так, на застывший герметик вполне можно наносить краску, которая будет иметь с ним хорошее сцепление, не растрескается, и не будет отпадать.

Следует отметить, что высокотемпературный жаростойкий герметик можно использовать и для тех областей, которые были перечислены выше, при описании термостойкой пасты. Но, естественно, при этом учитывают его характерные особенности, о которых уже говорилось.

Как аккуратно нанести жаропрочный герметик?

Чтобы было удобно производить работу по ремонту печи или дымохода с помощью герметика, нужно подготовить некоторые инструменты и материалы.

Итак, потребуется:

• Строительный монтажный пистолет или шприц.
• Резиновый шпатель.
• Канцелярский нож.
• Газовая горелка и, соответственно, заправленный баллончик для нее.
• Герметизирующий состав в картридже.
• Малярный скотч.
• Резиновые перчатки.

В том случае, когда приобретается паста в тюбике, не потребуется строительный шприц, а при использовании термостойкого герметика – не нужно готовить к работе горелку и газовый баллон.

Герметизация швов между кирпичами требует особой аккуратности

При нанесении герметика на поверхности, особой аккуратности требует заполнение швов или трещин, тем более, если необходимо сохранить аккуратную внешность кладки, выполненной «под расшивку». Для качественного проведения подобных работ целесообразно принять во внимание парочку советов опытных мастеров:

Чтобы не испачкать герметиком поверхность кирпичной кладки, разумным решением будет заклеить ее малярным скотчем, оставив только просветы по линии заделываемых швов

• Чтобы герметик не попал на поверхности кирпича и, а заполнил только трещину или шов, поверхности можно заклеить малярным скотчем нужной ширины. Скотч приклеивается по линии шва, затем зазор заполняется герметизирующей пастой, примерно на один сантиметр в глубину.  При необходимости, герметик разравнивается резиновым шпателем и можно не бояться, что темный состав испачкает поверхность стены. После схватывания пасты, скотч снимается. Этот способ позволит сохранить швы в своей первоначальной ширине и не испортить темной пастой аккуратный облик кирпичной кладки.

Носик тубы обрезают так, чтобы отверстие получилось немного скошенным, а его диаметр – несколько меньше ширины заделываемых швов

• Можно решить эту проблему и по-другому, без использования скотча. Для этого при подготовке тубы к работе не стоит сразу срезать её носик по максимуму. Кроме этого, срез нужно сделать под небольшим углом и так, чтобы отверстие было по размеру на 2÷3 мм меньше ширины шва — это поможет контролировать количество выдавливаемого герметика. Правда,  при таком подходе остается риск случайного попадания состава на поверхность кирпича, так что однозначно использование скотча – оптимальное решение.

Приняв во внимание указанные рекомендации, можно переходить непосредственно к процессу нанесения герметизирующего состава. Работы производятся в следующем порядке:

• Первым шагом с помощью острого ножа с картриджа срезается герметичный колпачок, закрывающий тубу.

Этот колпачок срезается полностью, на всю его ширину

• Далее, на него накручивается носик, который уже обрезается так, как было рекомендовано выше

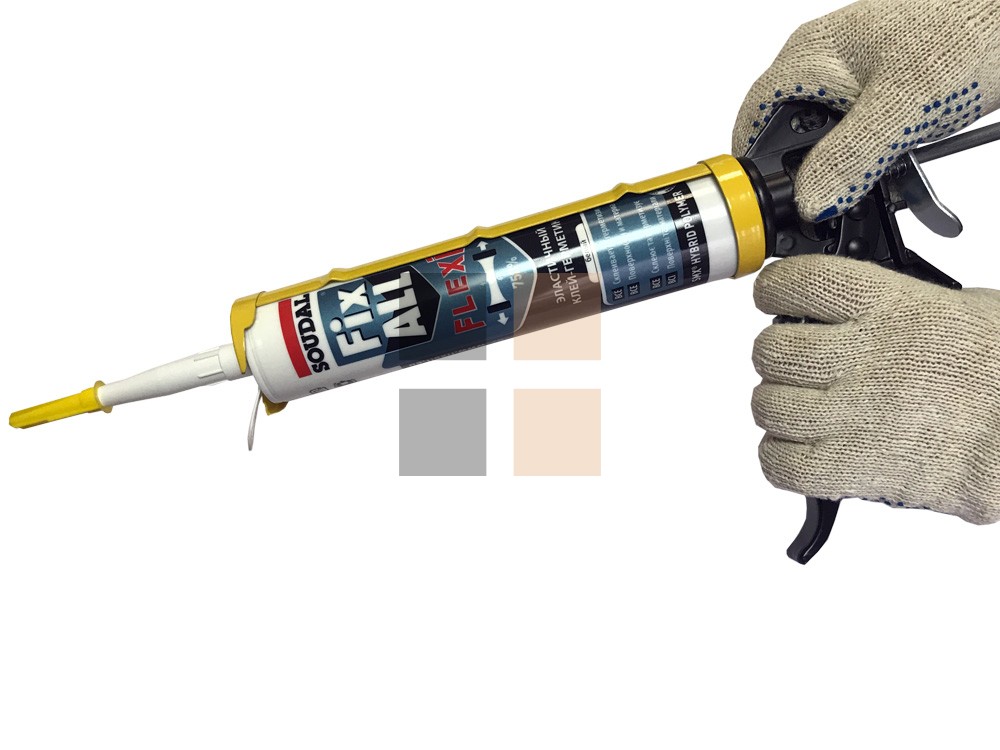

• Следующим шагом туба устанавливается в монтажный пистолет, который готовится к работе в соответствии с особенностью его конструкции.

В работе с монтажным пистолетом необходимо опираться на инструкцию по его применению – здесь могут быть различия

• Далее, перед тем, как нанести герметик в шов, трещину или просвет между кирпичом и чугунной деталью, поверхность нужно тщательно подготовить:

— Очистить от пыли и грязи.

— Слишком гладкую поверхность нужно обработать наждачной бумагой для повышения адгезии, а затем снова очистить.

— После этого поверхности обезжиривают и полностью просушивают. Чтобы ускорить этот этап работы, можно использовать для сушки строительный фен.

Заполнение шва между кирпичами жаростойким герметиком

• Когда поверхность будет сухой, можно приступать к заполнению зазора герметизирующей смесью.
• Далее, если для герметизации использовалась жаростойкая паста, то ее оставляют сохнуть на некоторое время. На упаковке обычно указывается точная продолжительность периода просушки герметика до возможности начала следующего этапа работ. Обычно этот срок — около суток.

После оговоренного инструкций отвердевания состава, его рекомендуется обжечь пламенем газовой горелки

• Завершающим шагом идет обжиг отвердевшего слоя герметика с помощью портативной газовой горелки. После проведения такой обработки, материал в ходе эксплуатации будет способен выдерживать температуру до 1500 градусов.

Безусловно, для примера был показан только один из предлагаемых в продаже герметиков. Для других составов возможны некоторые отличия в технологии нанесения. В любом случае, необходимо внимательно изучать инструкцию, прикладываемую производителем.

Популярные бренды жаростойких герметиков

В любом строительном магазине можно найти большое количество герметиков различных производителей, как отечественных, так и зарубежных. Далее будет рассмотрено несколько из них, из числа тех, которые заслужили доверие российского потребителя и пользуются широким спросом.

«MAKROFLEX»

«MAKROFLEX» – это эстонская компания, производящая различные герметизирующие составы и утепляющие материалы. В ее ассортименте, в том числе, огнеупорные и термостойкие герметики, которые давно используются в строительстве и ремонте, и заслужили немало положительных отзывов.

• «MAKROFLEX HA147» — это огнеупорный герметик, в основе которого лежат неорганические соединения. Отвердевание этого состава происходит в результате испарений из него воды, после чего образуется жесткое соединение, стойкое к образованиям трещин и высоким температурам. Применяется для ремонта соединений с низкой подвижностью, которые находятся под влиянием высоких температур, доходящих до 1200 постоянно и до 1500 градусов – кратковременно.

Такой герметик применяется для различных материалов — это кирпич и бетон, стекло и сталь, чугун и анодированный алюминий.

Картридж с герметиком «MAKROFLEX HA147»

Такой герметизирующий материал отличают следующие достоинства:

— отменная стойкость к воздействию открытого пламени;

— высокая адгезия с большинством современных строительных материалов;

— этот герметик не подвержен усадке;

— он не выделяет дыма и других вредных испарений;

— в застывшем виде — восприимчив к окрашиванию.

Области применения «MAKROFLEX HA147»:

— герметизация различных зазоров в печах, причем, как в кирпичных, так и в металлических;

— герметизация соединений, контактирующих с открытым огнем;

— установка футеровки топочной камеры;

— фиксация огнестойких плит и панелей;

— герметизация соединений в электропечах, духовых шкафах, дымовых трубах, а также в выхлопных трубах автомобилей.

Цены на термостойкий герметик MAKROFLEX

герметик термостойкий MAKROFLEX

• «MAKROFLEX термостойкий красный 3» – это специальный материал на силиконовой основе, предназначенный для использования в соединительных узлах различных приборов и сооружений, подверженных постоянному воздействию повышенных температур, а также термических перепадов.

Материал имеет высокую адгезию с керамическими деталями, со стеклом, эмалью, алюминием, древесиной, искусственным камнем и кирпичом. В то же время – совершенно не подойдет для акриловых поверхностей и металлических деталей, подверженных коррозии, а также для натурального камня.

Упаковка внешне схожая, но эксплуатационные характеристики – уже совершенно другие, так что при выборе требуется внимательность

К характеристикам этого герметика можно отнести следующее:

— температура применения – в диапазоне от +5 до + 40 градусов;

— рабочие температуры: от -65 до +260 ºС постоянно, +315 ºС – временно;

— время нанесения после открытия картриджа – приблизительно 15 минут;

— время гарантированного высыхания при толщине слоя в 5 мм – 48 часов ( при температуре +23 градуса и 50% влажности).

Области применения «MAKROFLEX термостойкий красный 3»:

— нагревательные устройства, функционирующие в указанно границе температур;

— некоторые области печей;

— элементы духовых шкафов;

— керамические панели, установленные на кухонных плитах;

— ремонт отопительных контуров;

— ремонт электромоторов и насосов.

Видео: пример практического использования жаростойкого герметика «Makroflex HA 147»

«SOUDAL»

«SOUDAL» – этот герметик для печей и каминов на основе силикатного натрия изготавливается бельгийским производителем. Материал устойчив к высоким температурам, доходящим до 1500 градусов. Герметизирующий состав не содержит асбеста, не трескается и не крошится после застывания.

Популярный среди печников жаростойкий герметик «SOUDAL»

Паста имеет черный цвет, поэтому хорошо подходит для герметизации чугунных элементов печи. Кроме этого, на застывшем шве прекрасно держится краска, и благодаря этому шов можно замаскировать под поверхность любого цвета. Максимальная глубина и ширина заделываемого зазора должна составлять 5 мм. При возникновении более широких и глубоких трещин, например, в кирпичах или швах между ними, нужно заделать глубину зазора другим составом, оставив 5 мм от поверхности стены – для герметика. После застывания этот состав не растрескивается и не выкрашивается.

Цены на термостойкий герметик SOUDAL

герметик термостойкий SOUDAL

К основным областям применения этого состава можно отнести:

-герметизация и гидроизоляция проходов и примыканий дымоходной трубы с кровлей;

— монтаж и ремонт печного оборудования, в том числе и футеровка камеры отопления;

— ремонт отопительных котлов;

— герметизация зазоров между кирпичными поверхностями печей и чугунными элементами.

«Krass»

«Krass камины и печи» – это герметизирующий состав российского производства, обладающий высокой огнестойкостью. Такой герметик предназначен для строительства или ремонта кирпичных печей, отопительных приборов и агрегатов в областях, находящихся под воздействием открытого огня. Состав выдерживает температуры, доходящие до 1250 градусов.

Герметик для уплотнения резьбовых соединений

Герметизация резьбовых соединений – вещь довольно серьезная. Этот тот момент, на который следует обращать пристальное внимание в любом случае, без исключения.

Ведь резьбовые соединения в сантехнике применяются практически везде. На водопроводах нового образца еще можно встретить продвинутые фитинги на основании клеевых соединений, пайки или специальных обжимных инструментов, но даже в этом случае резьба по-прежнему не выходит из моды.

Герметизация резьбы фитинга с помощью льна

А что уже и говорить про более древние системы водоснабжения, коими оборудовано абсолютное большинство современных зданий.

В этой статье мы ответим вам на вопрос, чем можно загерметизировать резьбовые соединения, при этом не затрачивая на этот процесс слишком много ресурсов.

Cодержание статьи

Зачем нужна герметизация?

Многие сразу же могут задаться вопросом, а зачем собственно надо дополнительно герметизировать резьбу? Ведь нужно-то всего лишь хорошенько затянуть гайки, да убедиться в том, что нигде нет протечек.

Однако не все так радужно. Это только кажется, что резьба на трубе или фитинге – штука надежная и монолитная. Конечно, затянув ее должным образом, в первое время вы забудете о каких-либо неприятностях, но так будет не всегда.

Перепады температур, которые часто происходят, особенно в системах отопления, заставляют материал трубы сжиматься и разжиматься. Изменения незаметны человеческому глазу, и протекают слишком медленно, чтобы их обнаружить. Что впрочем, не мешает им создавать слабые, но продолжительные давления.

Аналогичным образом действуют вибрации от водопровода. Они постепенно расшатывают резьбу, ослабляя ее. И это только два основных фактора, а ведь есть еще и побочные. Вплоть до качества самого металла.

Вывод впрочем, здесь только один. Рано или поздно резьба ослабнет. Если не проверять качество затяжки, одновременно дотягивая его до нужных положений, то это произойдет скорее рано.

Хорошо если вы сразу же обнаружите протечку, оперативно ее устраните и останетесь довольны. В таком случае вам удастся избежать серьезных неприятностей.

Герметизация фитингов тефлоновой нитью

А что если труба находится в недоступном месте? Либо же слишком близко к бытовой технике или дорогой аппаратуре, то есть при появлении протечки сразу же возникает существенная опасность.

Да и не будете же вы каждую неделю бегать с ключом по квартире, проверяя, затянута ли очередная обжимная гайка на угловом фитинге должным образом.

Избежать подобных ситуаций можно. Причем разными способами. Обратимся же к ним с подробным разбором.

Способы герметизации

Выделяют сразу несколько вариантов, с помощью которых резьбовые соединения можно сделать действительно надежными. Вряд ли они смогут функционировать десятки лет без обслуживания (если не использовать современные решения), но все же существенно упростят вам жизнь.

На практике становится ясно, что единожды уплотнив соединение даже простейшим способом с применением обычного льна, для сантехники бытового образца этого становится достаточно.

Итак, основные способы герметизации включают в себя:

• уплотнение льном и его производными;
• уплотнение фум-лентой;
• использование тефлоновой нити;
• применения анаэробных гелей.

Каждый способ имеет свои плюсы и минусы. Выделить их все сложно, но мы все же попытаемся.

Если коротко, то лен – “дедовский”, древний способ. Им пользовались еще тогда, когда про анаэробный гель никто и не знал. Фум-лента и тефлоновая нить – образцы заменители льна, они хороши, но далеко не в каждой ситуации.

Ну а герметизирующий гель имеет свой ряд свойств, которые следует рассматривать более широко, поэтому его нюансы мы в полной мере раскроем чуть дальше.

Теперь разберем каждый способ по отдельности.

Использование льна

Уплотнение льном резьбовых соединений – техника достаточно старая, но все еще не потерявшая актуальность. Ее преимущества заключаются в чрезвычайной дешевизне, доступности и приемлемой эффективности.

Жидкий герметик для труб

Наши дедушки использовать льняной уплотнитель без дополнительной обработки. Максимум что над ним могли проделать, так это обмазать смолой. В итоге получался довольно цепкий и прочный герметичный материал, который легко монтировать на резьбу, затрачивая при этом минимальное количество времени.

Сейчас же сами по себе льняные нити в ходу появляются редко. Их заменяют льном с обработкой силиконом, специальными пастами и т.д. Отметим, что далеко не все образцы таких уплотнителей пригодны для использования на пищевых водопроводах.

Тот же лен обработанный силиконом, по отзывам многих мастеров, негативно влияет на качество жидкости, поэтому с ним надо быть осторожнее.

Процесс самой герметизации тут довольно простой. Наматываем лен на резьбу, стараемся каждый виток заполнить нитью. Затем фиксируем ее и закручиваем соединение.

Применение фум-лент и тефлоновых нитей

Фум-лента – уплотнитель из полиэтилена марки со столь длинным названием, что мы даже не будем указывать его здесь. Все что вам нужно знать о фум-ленте – это то, что она является прекрасным решением, когда нужно загерметизировать стыки на обычных сантехнических водопроводах.

Она в меру дешева, экологически безопасна, легко монтируется и также легко удаляется. Большой плюс лент такого типа в том, что они никак не влияют на качество резьбы и не разлагаются в процессе взаимодействия с металлом. В то время как некоторые образцы льна могут повышать скорость коррозии металлов.

Фум-ленту просто наматывают на резьбу, а затем зажимают путем закручивания соединения.

Пример обычной фум-ленты под резьбу

Из недостатков следует отметить ее не слишком надежную фиксацию. При излишних вибрациях или нагрузках лента может разрушиться, или выскользнуть из резьбы. Вот почему сантехники не рекомендуют применять ее там, где на трубопровод приходятся нагрузки выше средних.

Тефлоновая нить – являет собой нейлоновую или тефлоновую нить с пропиткой уникальными составами. Она во многом схожа со льняными нитями и так же проста в применении. Но отличается повышенной прочностью, долговечность и безопасностью по отношению к носителю внутри трубопровода.

Герметизирующие гели

Анаэробные или герметизирующие гели – герметики высшего порядка. Гель используется для герметизации и защиты любых соединений, в том числе и резьбы на болтах, различного рода механизмах и т.д.

Сфера их применения очень широка. Многие производители автомобилей обрабатывают такими материалами практически все резьбовые детали, чтобы убедиться в их герметичности и надежности.

Гель не только защищает соединение от протечек, он также существенно уплотняет его, повышая порог предельных нагрузок.

Если обычный болт можно раскрутить, вращая его головку с давлением до 3-4 Нм, в крайнем случае до 6 Нм, то болт обработанный гелем не раскрутишь и при давлении в 10 Нм. А если применяется в работе гель высокой прочности, то разобрать такое соединение будет под силу далеко не каждому.

Иногда решить ситуацию помогает только нагрев. Рассказы о сорванной резьбе и неимоверных усилиях при попытке без предварительной подготовки открутить обычный болт на раме движка – отнюдь не легенды, а суровая реальность.

Принцип действия

Анаэробный гель состоит из нескольких ингредиентов. В большинстве своем речь идет о полимерах высокой прочности, что способны застывать в определенном состоянии.

В закрытом виде, без контакта с воздухом, гель может содержаться достаточно длительный промежуток времени.

При контакте с воздухом он начинает затвердевать, но очень медленно, что дает человеку возможность применить его по назначению. Истинный же процесс фиксации начинается в момент, когда гель соприкасается с обеими сторонами резьбы, при этом не контактируя с воздухом.

Процесс нанесения герметика на резьбу фитинга

В этот момент он быстро застывает, становится чрезвычайно твердым. Резьба как бы замоноличивается или склеивается. В итоге раскрутить даже обычный болт становится делом крайне сложным.

Производители выпускают множество моделей герметиков такого типа. Популярнейший и самый удобный способ их деления – по цвету.

Бывают герметики:

• синие;
• красные.

Синий гель – герметик средней прочности. Он существенно затрудняет процесс ослабления резьбы. А по большому счету обработанная резьба сама уже не ослабится, разве что при взаимодействии с продолжительными и довольно серьезными нагрузками.

Даже для того, чтобы просто раскрутить ее, придется приложить немалые усилия. Сопротивление синего герметика все же можно преодолеть вручную.

А вот красный уже нельзя. Вернее, можно, но только при дополнительном нагреве. Гель красного образца практически склеивает конструкции. Механическим нагрузкам вещество не поддается. Его рекомендуют применять на трубопроводах с сильными вибрациями и колебаниями.

Единственный верный и простой способ ослабить действие геля – нагреть его. На непродолжительный период он ослабнет, станет текучим. В остальном же такое соединение можно назвать сверхпрочным и чрезвычайно надежным.

Тестирование герметиков для резьбы (видео)

Метод уплотнения

Работать с анаэробными гелями легко и просто. Вам нужно проделать всего лишь несколько этапов.

Этапы работы:

1. Очистить резьбу, подготовить все детали.
2. Нанести герметик на резьбу.
3. При необходимости размазать его по всем каналам. В некоторых случаях размазывать герметик нет смысла, так как он и так распространится по плоскости резьбы в момент ее закручивания.
4. Закрутить деталь, формируя соединение.
5. Прождать несколько минут.
6. Проверить соединение на прочность.

Если открутить фитинг со средним давлением нельзя, значить герметик схватился и все в порядке. Такую резьбу уже мало что сможет ослабить, поэтому вы можете быть полностью спокойны. Непредвиденных протечек и прочих неприятностей точно не будет.

Все, что вы не знали о анаэробном герметике для резьбовых соединений в сантехнике

Вместо привычной ФУМ-ленты можно изолировать стык современными средством – анаэробным герметиком. Это жидкий полимерный состав. Заполняя все воздушное пространство в резьбовом соединении, он твердеет и образует крепкий полимерный слой.

Герметизация соединения достигает 100 % и остается неизменной более года. Подобного результата невозможно достичь с помощью других уплотнителей, поэтому познакомимся с анаэробным герметиком подробнее.

Состав анаэробного резьбового герметика

Слово «анаэробный» пришло в строительную сферу из микробиологии, где означало класс бактерий, размножающихся без кислорода. Полимеризация компонентов герметика проходит в таких же условиях, но благодаря специальному составу:

• олигомеру либо полимерам акриловой группы – придают веществу оптимальную вязкость, что позволяет полностью заполнять стыки;

• инициирующим веществам – ускоряют твердение состава после нанесения.

Также, в состав анаэробного герметика входят функциональные добавки: красители, загустители и другие компоненты. Помимо изменения внешнего вида, такие ингредиенты повышают устойчивость смеси к агрессивным средам.

Плюсы и минусы использования жидких полимерных материалов в сантехнике

Производители уверяют, что анаэробные герметики являются идеальным материалом, не имеющим недостатков. Однако профессиональным мастерам удалось обнаружить несколько незначительных минусов в процессе использования.

Преимущества

Недостатки

Соединение не теряет свойств при температуре в диапазоне -196º,-60º до 150-300ºС. Высокая устойчивость к механическим и динамическим нагрузкам. Экономичный расход материала. Нейтральность к агрессивной среде и вибрационным колебаниям. После застывания не растворяется в воде. Возможность надёжного соединения разных по структуре материалов. Устойчивость к высокому давлению: порядка 50 атмосфер и выше.

Зависимость от низких температур – увеличивается время затвердевания Ограниченность применения – не рекомендованы для герметизации труб диаметром от М80 и выше. Чувствительность к влаге – наносятся только на сухие поверхности. Обеспечивают сильную фиксацию, поэтому подходят только для неразрывных соединений.

Некоторые монтажники выражают недовольство высокой стоимостью продукции. Однако цена выглядит вполне оправданной, если учитывать качество и экономичный расход состава.

Разновидности анаэробных составов для уплотнения резьбы

Анаэробные герметики можно условно разделить на три группы, классификация которых производится по степени прочности состава. Выглядит это так:

• низкая – для соединений, которые не испытывают серьезных нагрузок в процессе эксплуатации, но требуют периодического обслуживания;

• средняя – применяется для ремонтных работ и сервисного обслуживания магистралей;

• высокая – обеспечивает неразрывное соединение, демонтаж которого в дальнейшем не планируется.

Помимо этого, составы различаются по вязкости и цвету. Чем меньше зазор между сцепляемыми элементами, тем выше предполагаются проникающие свойства герметика. Соответственно вязкость материала сводится к минимальным значениям.

Например, если при резьбовом соединении получается зазор 0,07 мм, для герметизации используются составы с показателем вязкости менее 20 мПа. В противном случае, состав не сможет качественно заполнить свободное пространство между шагом резьбы.

Цветовая палитра указывает на целевое применение и некоторые свойства герметика.

На современном рынке можно встретить синюю, зелёную, красную, оранжевую и жёлтую продукцию. Расшифровка маркировки приведена в таблице, которая находится на упаковке.

Инструкция по применению

Герметики обычно выпускаются в удобных тюбиках, которые позволяют использовать состав без применения дополнительных инструментов. Однако некоторые производители включают в комплект поставки специальные кисточки, упрощающие процесс нанесения.

Последовательность рабочего процесса:

1. Если на месте герметизации есть ржавчина – удалите ее, обезжирьте поверхность.

2. Тщательно взболтайте тюбик.

3. Вскройте упаковку.

4. Нанесите состав плотным слоем на место стыка.

5. Соедините детали.

6. Удалите излишки ветошью либо перенесите кисточкой на другое резьбовое соединение.

7. Если температура в помещении ниже 15^оС – прогрейте соединения.

Состав полностью готов к эксплуатации, поэтому не нуждается в предварительной подготовке и не требует разбавления водой или другими веществами.

Если работы производятся в рекомендованных условиях (температура +15-30^о), проверку герметичности соединения можно провести уже через 15 минут, подав на магистраль небольшое давление. Спустя сутки, можно опробовать стыки под давлением порядка 40 атмосфер.

ТОП-5 проверенных временем герметиков, обеспечивающих надёжность соединения

Анаэробные герметики выпускают многие компании и человек может столкнуться со сложностью выбора. Поэтому предлагаем ознакомиться с перечнем герметиков, которые уже доказали свою эффективность в «полевых условиях».

LOCTITE 577

Это состав средней прочности, предназначенный для надёжного соединения конической и метрической резьбы или фитингов. Состав практически мгновенно полимеризируется на металлических поверхностях, надёжно заполняя свободное пространство.

После застывания герметик не крошится, не подвержен естественной усадке. Материал устойчив к любой агрессивной среде, не теряет первоначальных свойств под воздействием высоких температур.

VIKI SEAL

Альтернатива предыдущему составу. Герметик обладает неплохими проникающими свойствами, обеспечивает надёжное сцепление на резьбе любой сложности. После нанесения полимеризируется без участия кислорода, образуя неразрывный стык.

Разобрать соединение обычным гаечным ключом невозможно: потребуется предварительно нагреть участок до температуры 190-200^о. Составы этого производителя отлично себя зарекомендовали при монтаже газовых и водопроводных магистралей в загородных домах.

INDROFILET

Смола на метакриловой основе с продолжительным временем твердения. Состав обеспечивает надёжное соединение разнородных компонентов, нейтрален к любым внешним воздействиям. После нанесения функциональная прочность достигается спустя 2-3 часа. Полное затвердевание происходит через сутки.

Стыки, соединённые герметиком могут выдерживать давление в магистрали до 50 атмосфер. Состав выпускается в виде вязкой синей жидкости с показателем плотности 1. 09 г/см³ и отсутствующим резким запахом.

СантехМастер

Герметик синего либо красного цвета, выпускается в форме геля. Целевое применение: соединение газовых и водопроводных труб, диаметром до 2 дюймов. В комплект поставки входит кисточка, существенно упрощающая процесс нанесения.

В условиях комнатной температуры (порядка +18^о), тестовые испытания собранной магистрали можно проводить через 15 минут после нанесения, подав давление в 0.5 атмосфер. Спустя час давление можно увеличить до 10, а спустя сутки до 40 атмосфер.

LOXEAL 58-11

Продукция итальянской компании, предназначенная для резьбовых соединений труб, фитингов, надёжной фиксации болтов и подшипников. Герметик может использоваться для уплотнения фланцевых соединений в качестве альтернативы резиновым и силиконовым прокладкам.

Состав затвердевает без участия кислорода, гарантированно заполняя даже микроскопические пустоты. Герметик надёжно защищает магистраль от протечек, нейтрален к агрессивной среде и длительным воздействиям высоких температур.

Маркировка 58-11 указывает, что смесь обладает средним уровнем твёрдости, подходит для монтажа систем подачи кислорода, питьевой воды и сжиженного газа, может использоваться в пищевой промышленности.

Отметим, что все приведённые анаэробные герметики одобрены DVGW – немецкой научно-исследовательской ассоциацией, которая разрабатывает нормы и требования к эксплуатационным характеристикам газовых систем и водопроводов.

Лучшее уплотнение для газовых труб — Выгодные предложения на уплотнения для газовых труб от глобальных продавцов уплотнений для газовых труб

Отличные новости !!! Вы попали в нужное место для уплотнения газопровода. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это верхнее уплотнение газовой трубы должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили газовый уплотнитель на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в уплотнении газовой трубы и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести уплотнение для газовой трубы по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая цена на уплотнительную газовую трубу — Отличные предложения на уплотнительную газовую трубу от мировых продавцов уплотнительных газовых труб

Отличные новости !!! Вы попали в нужное место для газопровода. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта газовая труба с верхним уплотнением в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили газовую трубу на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в выборе трубы для уплотнительного газа и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите уплотнение для газа по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Расчет размеров газопровода

Уравнение

в единицах USCS,

\ displaystyle \ displaystyle Q = 433,49 * E \ left (\ frac {T_ {b}} {P_ {b}} \ right) \ left (\ frac {P_ {1} ^ {2} -e ^ {s} P_ {2} ^ {2}} {GT_ {f} L_ {e} Z} \ right) ^ {0. {8/3}

где,

• Q — объемный расход в SCFD
• E — эффективность трубопровода
• Pb — базовое давление в фунтах на квадратный дюйм
• Tb — базовая температура в ° R
• P1 — давление на входе в psia
• P2 — давление на выходе в psia
• G газ гравитационный
• Tf — температура потока газа в ° R
• Z — коэффициент сжимаемости газа
• D — внутренний диаметр трубы в дюймах
• Le — длина в милях, эквивалентная
• s — параметр регулировки высоты

\ Displaystyle \ Displaystyle Q = 77.{2.5}

\ displaystyle \ displaystyle Re = 0. 0004778 \ left (\ frac {P_ {b}} {T_ {b}} \ right) \ left (\ frac {GQ} {\ mu D} \ right)

\ displaystyle \ displaystyle \ frac {1} {\ sqrt {f}} = -2. \ Log_ {10} \ left (\ frac {\ epsilon} {3.7D} + \ frac {2.51} {Re \ sqrt { f}} \ вправо)

где,

• Q — объемный расход в SCFD
• E — эффективность трубопровода
• Pb — базовое давление в фунтах на квадратный дюйм
• Tb — базовая температура в ° R
• P1 — давление на входе в psia
• P2 — давление на выходе в psia
• G газ гравитационный
• Tf — температура потока газа в ° R
• Z — коэффициент сжимаемости газа
• D — внутренний диаметр трубы в дюймах
• Le — длина в милях, эквивалентная
• s — параметр регулировки высоты
• μ — вязкость газа в фунт / фут-с
• f — коэффициент трения Дарси

\ Displaystyle \ Displaystyle Q = 77. {2.5}

\ displaystyle \ displaystyle F = \ frac {2} {\ sqrt {f}}

F — минимум

\ Displaystyle \ Displaystyle F = 4 \ log_ {10} \ frac {3.7D} {\ epsilon}

\ displaystyle \ displaystyle F = 4D_ {f} \ log_ {10} \ frac {Re} {1.4125F_ {t}}

\ displaystyle \ displaystyle F_ {t} = 4 \ log_ {10} \ frac {Re} {F_ {t}} — 0,6

где,

• Q — объемный расход в SCFD
• E — эффективность трубопровода
• Pb — базовое давление в фунтах на квадратный дюйм
• Tb — базовая температура в ° R
• P1 — давление на входе в psia
• P2 — давление на выходе в psia
• G газ гравитационный
• Tf — температура потока газа в ° R
• Z — коэффициент сжимаемости газа
• D — внутренний диаметр трубы в дюймах
• Le — длина в милях, эквивалентная
• s — параметр регулировки высоты
• Ft — коэффициент передачи гладкой трубы Фон Кармана
• Df — коэффициент сопротивления трубы, который зависит от индекса изгиба (BI) трубы

\ Displaystyle \ Displaystyle Q = 435. {2.6182}

где,

• Q — объемный расход в SCFD
• E — эффективность трубопровода
• Pb — базовое давление в фунтах на квадратный дюйм
• Tb — базовая температура в ° R
• P1 — давление на входе в psia
• P2 — давление на выходе в psia
• G газ гравитационный
• Tf — температура потока газа в ° R
• Z — коэффициент сжимаемости газа
• D — внутренний диаметр трубы в дюймах
• Le — длина в милях, эквивалентная
• s — параметр регулировки высоты

\ displaystyle \ displaystyle Q = 737E \ left (\ frac {T_ {b}} {P_ {b}} \ right) ^ {1. {2.53}

где,

• Q — объемный расход в SCFD
• E — эффективность трубопровода
• Pb — базовое давление в фунтах на квадратный дюйм
• Tb — базовая температура в ° R
• P1 — давление на входе в psia
• P2 — давление на выходе в psia
• G газ гравитационный
• Tf — температура потока газа в ° R
• Z — коэффициент сжимаемости газа
• D — внутренний диаметр трубы в дюймах
• Le — длина в милях, эквивалентная
• s — параметр регулировки высоты

\ Displaystyle \ Displaystyle Q = 136.{2.667}

где,

• Q — объемный расход в SCFD
• E — эффективность трубопровода
• Pb — базовое давление в фунтах на квадратный дюйм
• Tb — базовая температура в ° R
• P1 — давление на входе в psia
• P2 — давление на выходе в psia
• G газ гравитационный
• Tf — температура потока газа в ° R
• D — внутренний диаметр трубы в дюймах
• Le — длина в милях, эквивалентная
• s — параметр регулировки высоты
• μ — вязкость газа в фунт / фут-с

Справка

• Гидравлика газопровода Э. Шаши Менон (2005)

Природный газ — Размер трубы низкого давления

Приведенные ниже таблицы могут использоваться для определения размеров трубы для природного газа.

Стальная труба — спецификация 40

Внутренний 90303333

Вместимость трубы (MBH ≈ CFH)
Размер трубы (дюйм)		Длина трубы (фут)
Номинальный диаметр	10	20	40	80	150	300
1/2	0.622	120	85	60	42	31	22
3/4	0,824	272	192	136		96	1	1.049	547	387	273	193	141	100
1 1/4	1,380	1200				1200				219
1 1/2	1. 610	1860	1316	930	658	480	340
2	2,067	3759	2658	1880 1330 903	2658	1880 13303 903 1/2	2.469	6169	4362	3084	2189	1593	1126
3	3.068	11225	9036 7938		11225	9036 7938
4	4.026	23479	16602	11740	8301	6062	4287
5	5,047	42945	30367 1103 903 903			903	6.065	69671	49265	34836	24632	17989	12720
8	7.981	141832	100290	70916	50145	36621	25895

• давление , эквивалент 1,5 фунта на кв. Дюйм
• , общий длина в таблице выше = длина трубы + 50%
• перепад давления 0,5 дюйма водяного столба
• удельный вес природного газа 0,6
• Один MBH эквивалентен 1000 БТЕ в час (0.29 кВт = 0,29 кДж / с)

• энергосодержание в природном газе 1000 БТЕ / фут ³ (37,26 МДж / м ³ )
• стальные трубы, график 40

Для природного газа номинальное значение БТЕ / фут ³ варьируется от примерно 900 до 1100 БТЕ / фут ³ . Обычно принято устанавливать

• 1 кубический фут (фут ³ , CF) = приблизительно 1000 БТЕ
• 1 CFH = 1 MBH (MBH — это тысячи БТЕ в час)


Соответствующие Мобильные приложения из Engineering ToolBox

— бесплатные приложения для автономного использования на мобильных устройствах.

Медная трубка — тип K

9034 1 / 2

Емкость трубы (MBH ≈ CFH)
Размер трубы (дюймы)			Длина трубы (футы)
Номинальная	Внешний диаметр	10	20	40	80
1/4	3/8	0,305	15	10	7	5
0. 402	33	24	17	12
1/2	5/8	0,527	74	52	37	26				/ 4	0,652	138	97	69	49
3/4	7/8	0,745	203	143	101 72			1 1/8	0.995	469	332	235	166
1 1/4	1 3/8	1,245	894	632	447	давление 316 900 чем 1 1/2 фунта на кв. дюйм изб. коэффициент общей для использования фитингов 1,5 — эквивалентная длина трубы в таблице выше = длина трубы + 50% падение давления 0,5 дюйма водяного столба удельный вес природного газа 0.6 содержание энергии в природном газе 1000 БТЕ / фут 3 (37,26 МДж / м 3 ) Один MBH эквивалентен 1000 БТЕ / час медная трубка типа K Медная трубка — тип L Внутренний диаметр / 8 9036 3 1 3/8 Емкость трубы (MBH ≈ CFH) Размер трубы (дюйм) Длина трубы (фут) Наружный диаметр 10 20 40 80 1/4 3/8 0. 315 16 11 8 6 3/8 1/2 0,430 41 29 20 14 0,545 81 58 41 29 5/8 3/4 0,666 146 103 73 4 7/8 0.785 236 167 118 84 1 1 1/8 1.025 511 362 256 181 1,265 936 662 468 331 Давление менее 1 1/2 фунта / кв.5 — эквивалентная длина трубы в таблице выше = длина трубы + 50% перепад давления 0,5 дюйма водяного столба удельный вес природного газа 0,6 содержание энергии в природном газе 1000 БТЕ / фут 3 (37,26 МДж / м 3 ) Один MBH эквивалентен 1000 БТЕ в час медные трубки типа L 1 БТЕ / ч = 0,293 Вт 1 фунт = 0. 4536 кг 1 фут (фут) = 0,3048 м 1 в воде = 248,8 Н / м 2 (Па) = 0,0361 фунт / дюйм 2 (фунт / кв. Дюйм) = 25,4 кг / м 2 = 0,0739 дюйма ртутного столба 1 фунт / дюйм (фунт / дюйм 2 ) = 6 894,8 Па (Н / м 2 ) Как: герметизировать протекающую трубу центрального отопления или соединение Любой, кому когда-либо приходилось сталкиваться с утечкой из центрального отопления, знает, как трудно найти надежное временное решение, в то время как он обнаружит более постоянное.Возможно, утечка практически незаметна и не требует немедленных действий. Будь то изношенное уплотнение, плохое соединение или утечка, вызванная процессом оттаивания после замерзания, небольшие утечки или мокнущие стыки могут быть легко устранены с помощью одного из двух продуктов Sentinel для герметизации утечек. Обратите внимание, что эти методы НЕ подходят для использования в системах питьевого водоснабжения и должны использоваться ТОЛЬКО для систем центрального отопления. Для мелких утечек и мокнущих стыков: Нанесите на систему герметик Sentinel Leak Sealer.Для дозирования в систему под давлением мы рекомендуем использовать версию Rapid-Dose ™ этого продукта. Дозировать через заправочный контур котла или радиатор, следуя инструкциям, прилагаемым к продукту. В этом видеоролике более подробно показано, как добавлять продукты Rapid-Dose ™ в контур центрального отопления. Для более крупных утечек: Для сведения к минимуму повреждений при более крупных утечках нанесите Sentinel Seal X, чтобы сформировать водонепроницаемое уплотнение всего за полчаса. В отличие от Sentinel Leak Sealer, Sentinel Seal X является наружным герметиком.Вот как это делается: Убедитесь в чистоте трубопроводов. Любую ржавчину, пыль, жир, масло или другую грязь следует удалить для достижения наилучшего возможного уплотнения. Сбросьте давление в системе, если вы еще этого не сделали. Нанесите продукт следующим образом: Небольшие утечки: нанесите непосредственно на трубопровод. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
