Гофра для компьютерных проводов: размеры, диаметр, виды гофры

При монтаже и ремонте электрической проводки есть много нюансов и тонкостей. Так, ее рекомендуется защищать специальными оболочками. Если этого не делать, то из-за множества посторонних факторов проводка начнет портиться или может быть повреждена в определенный момент времени. Для этих целей чаще всего используют гофрированные электротехнические трубочки, называемые «гофра для кабелей и проводов».

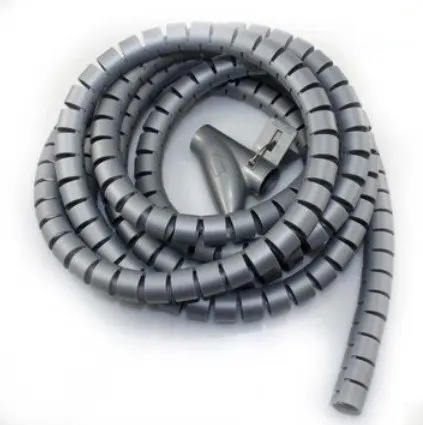

На вид это обычный круглый шланг с волнистой или ребристой поверхностью, которая делает защиту более прочной и гибкой, способствует повышению пожарной безопасности. В этой статье будет рассмотрено, что такое гофра для компьютерных проводов, как правильно подобрать металлический гофрорукав для электропроводки и кабелей, какие виды гофры для проводов бывают.

Гофра для кабеля ПНД тяжёлая диаметра 16 мм оранжевого цвета

Что такое

Гофрирование применяется для создания волн и складок на листовых металлах и других материалах с помощью пресса для гибки через фиксированное расстояние.

Делается это для того, чтобы повысить прочностные характеристики материала и его сопротивляемость деформационным силам. В быту гофрированных вещей можно встретить немало: трубочка-соломинка, из которой пьют напитки, шифер на крыше частного дома, труба слива воды в стиральной машинке. Вообще, гофрирование применяется везде, где нужно усилить прочность чего-либо не прибегая к утолщению самого материала.

Гофрирование стального листа на специальном аппарате для придания ему прочности

Параметры

Среди основных параметров гофротрубы выделяют:

  • Диаметр трубки;
  • Толщину стенки и размер;
  • Материалы изготовления;
  • Цвет внешнего слоя;
  • Устойчивость к различным нагрузкам.
Гофра есть и в автомобиле

Толщина стенки трубы находится между 5 и 15 миллиметрами. Диаметр внешнего слоя изготавливают от 16 до 50 миллиметров. Зависимость внутреннего диаметра от внешнего представлена в таблице ниже.

Внутренний диаметрВнешний диаметр
10. 716
14.120
18.325
24.532
31.540
39.650

Есть также различие, определяемое по наличию зонда. Это своеобразная проволока из стали, к которой привязывается провод и проталкивается в гофру. Это удобно при работе с кабелями, обладающими повышенной гибкостью.

Армированные сверхтяжелые гофротрубы для защиты шланга душа

По материалу классификация такова:

  • ПВХ. Наиболее распространенный тип. Негорючий, термостойкий и относительно недорогой для обычной проводки. Минус заключается в том, что ПВХ разрушается и крошится под воздействием ультрафиолетовых лучей. Это ограничивает его наружное и уличное применение.
  • ППР (Полиэтилен и полипропилен). Также различается на гофры из полиэтилена низкого и высокого давления. Может прекрасно работать при температуре от −45 до +45 градусов. Он устойчив к ультрафиолетовым лучам солнца, кислоте и растворителю. Различается по цвету: красный — из полиэтилена, а черный — из полипропилена.
  • Металл или по другому металлорукав. Обеспечивает надежную защиту кабеля от любого вида механических повреждений, в том числе и от масла и активных веществ.
Маленькие гофротрубки для кабелей электричества

Исходя из толщины стенки, различают:

  • Однослойные гофротрубы. Обычно это ПВХ гофры разной толщины;
  • Двухслойные гофротрубы. Например, труба из полиэтилена низкого давления с двойной стенкой.

Важно! Еще одно различие — по цвету. Официально в СНГ это нигде не закреплено, но в Европе, например, каждый цвет может означать конкретный материал изготовления и сферу применения гофротрубы. На практике такое встречается нечасто.

Разноцветные защитные трубы различного диаметра

Назначение и область ее использования

В общем случае гофра для электрической проводки — это длинная трубка с оребрением. Она нужна не только для защиты кабелей от механических повреждений, но и от факторов окружающей среды по типу высокой температуры, влажности. Также гофротруба выполняет функцию дополнительной изоляции в случае повреждения основного слоя диэлектрика, но эта функция выделятся слабо, так как она не основная. Гофру не используют для изоляции от действия электрического тока.

Средние цветные гофротрубы

Важно! Гофра является защитой при пожаре. Это достигается за счет использования в трубе специальных материалов, которые при повышении температуры начинают плавиться и не дают гореть проводу.

Чтобы соединить несколько отрезков гофры, или для прокладки кабеля под прямым углом используют специальные приспособления, называемые муфтами, поворотами и тройниками. При правильном монтаже и заглушках на концах обеспечивается дополнительная влагоустойчивость.

Черная гофра из ПВХ диаметром 25 миллиметров

Применяется гофротруба защиты электропроводки для обеспечения сохранности кабелей под землей, а также прокладки кабеля на улице

Виды

Подразделяется гофротруба не только по описанным выше параметрам цвета, диаметра, материалов и прочего. Основное подразделение идет по крепости: легкая, средняя, тяжелая, сверхтяжелая армированная.

Синяя ПВХ трубка 63 миллиметра диаметром

Легкая

Самая простая и тонкая трубка из всех. Она обладает тонкой стенкой, которая обеспечивает ей наибольшую гибкость среди всех вариантов. Использовать ее рекомендуют для прокладки кабелей под обшивкой потолка или стены. Нагрузку механического типа такой вариант держит слабо.

Легкая гофротрубка с тонкой стенкой

Средняя

Этот вид более прочный и толстый, чем легкий, но не такой жесткий, как тяжелый. Гибкость заметно снижается при повышении толщины стенок. Его можно использовать для прокладки проводов в стене и в стяжке. Для стены это идеальный вариант. Для стяжки тоже можно использовать, но лучше прибегнуть к тяжелой гофре.

Средняя красная гофра разных диаметров

Тяжелая

Название говорит само за себя: стенки такой трубы толстые, а гибкость крайне низкая. Такой вид обычно укладывают в стяжку или закапывают в землю.

Повороты труб делают с помощью муфт и уголков, так как минимальный радиус изгиба слишком большой. Этот вид обладает хорошей защитой от механических повреждений, влаги и температуры.

Тяжелая разноцветная гофротруба диаметром 16 миллиметров

Сверхтяжелая армированная

Наиболее защищенный вариант. Выглядит он как пластик, но на самом деле под ним находится слой из скрученной стальной спирали. Армированная гофротруба — лучший вариант для подвешивания и закапывания в землю, так как обеспечивает лучшую степень защиты по всем направлениям.

Сверхтяжелые железные гофры с зондами для легкой протяжки кабелей

Как правильно подобрать гофру для компьютерных кабелей

Стоит понимать, что в гофру можно заложить провода разных типов (ВВГнг, ВВГ, NUM, оптоволокно и так далее). Исходя из этого, нужно правильно выбрать ее размеры, которые включают диаметр трубки и толщину ее стенок. Для рассматриваемой в этом разделе компьютерной сети или освещения будет достаточно трубы, диаметр которой равен 16 миллиметрам.

Чтобы заложить отводы розеток и выключателей используют гофротрубу диаметром уже 20 миллиметров. Силовые провода следует монтировать в большие гофры от 25 до 50 миллиметров.

Легкая и гибкая DKC гофротруба из ПВХ диаметром 40 мм

Важно! Не рекомендуется приобретать гофротрубу, которая не снабжена специальным стальным зондом для легкого проталкивания и протяжки кабеля. Отсутствие зонда может сильно усложнить протяжку электропроводки и других проводов.

При выборе гофры для компьютерной сети и прочих кабелей нужно тщательно изучать технические характеристики изделия и проверять наличие сертификата, подтверждающего качество и ТХ. Чтобы было удобно, гофры обычно красят в разные цвета, которые принять в Европе в качестве единого стандарта. В таблице ниже представлен список гофр по цветам и их предназначение.

БелыйДля компьютерных кабелей и сетей
СерыйДля любой электропроводки
Темно-коричневый или черныйДля бытовой техники и электроприборов
ЗеленыйТелефонная проводка
КрасныйВнешняя проводка дома или квартиры
СинийДля воды или теплого пола
ЖелтыйДля проводки газоснабжения
Тяжелая гофра из ПВХ с зондом

Достоинства гофры для защиты проводов

Обоснование, по которому кабеля и провода прокладывают по гофрированным трубам, объясняется их следующими преимуществами:

  • Большой период эксплуатации. Трубы служат до 50 лет и сохраняют свои свойства на всем временном промежутке при правильном монтаже и использовании;
  • Отличная влагоустойчивость. Само собой, через трубу вода и влага никак не проникают. В местах соединения труб при правильном монтаже специальной уплотнительной прокладки они также не будут пропускать влагу;
  • Хорошие показатели устойчивости к огню. Трубы не будут гореть, так как их состав будет плавиться и подавлять воспламенение кабеля;
  • Высокая сопротивляемость нагрузкам механического типа в зависимости от типа материала, из которого изготовлена трубка;
  • Диапазон рабочей температуры от −20 до 60 градусов Цельсия. Также зависит от материала;
  • Не подвергается воздействию химических соединений по типу кислот, щелочей, растворителей и других активных веществ. Исключение составляет металлорукава;
  • Не подвергается коррозии. Исключение составляет металлорукав, если он не покрыт специальным нержавеющим слоем;
  • Безопасный и экологичный материал.
    Не вызывает никаких проблем со здоровьем;
  • Простота в эксплуатации и легкость. Это позволяет монтировать гофры без каких-либо трудностей и перевозить их большими партиями.
Гофра для монтирования в бетонную или кирпичную стену

Советы по монтажу

Как правило, монтажные работы с гофре не вызывают особых проблем и, имея навыки монтажа простых незащищенных сетей, можно легко справиться и с этим. При прокладке электрической сети есть свои нюансы, связанные с безопасностью, поэтому новичку такие работы лучше доверить профессионалу электрику, который выполнит все качественно с соблюдением всех норм.

Дома и в квартире, как правило, прокладывается скрытая кабельная проводка. В специальные штробы укладывают кабеля, а затем штукатурят их. Альтернативой этому может быть проводка внешняя, которая также прячется за навесными потолками, гипсокартоном и так далее.

В монтаже гофры нет ничего сложного

Важно! Если стяжка планируется в бетонном полу, то следует использовать тяжелый или армированный тип гофротрубы. Он как раз рассчитан на нагрузку со стороны внешних факторов погоды и механического давления.

Прокладка центральной магистрали проводится так: кабель затягивается в гофротрубу перед ее непосредственной укладкой. Протяжку под ответвления под выключатели и разъемы розеток выполняют чуть позже.

Монтаж металлических гофротрубок на деревянном потолке

Крепеж

Если проводка наружная, то для монтажа и креплений используют специальные клипсы, подходящие под диаметр трубы. Если монтаж происходит в коробе или в готовом канале, то крепеж выполняется специальными хомутами. Монтировка в штробах предполагает крепление на специальные растворы типа штукатурки, цемента, алебастра.

Прямой монтаж гофры и кабеля к бетону

Таким образом, марок гофротруб существует немало: от поливинилхлоридных пластиковых до резиновых и металлогофр. Подбирать трубы следует по своим предпочтениям в плане цвета и по будущему предназначению в плане материалов и характеристик. В первую очередь функция у этих труб защитная. Они позволяют в различных условий сохранить целостность проводки и усложнить доступ к ней посторонних воздействий.

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Гофра для проводов: как правильно выбрать

Гофрированная труба для электропроводки

Гофрированная трубка для проводов, в последнее время находит все большее применение. Ее используют, как дополнительное средство защиты проводников от механических воздействий, в качестве дополнительной изоляции, как защиту от распространения горения, а также — как изделие способное значительно увеличить ремонтопригодность электрических сетей.

Но при выборе гофрированных труб, вы наверняка столкнетесь с богатым разнообразием данной продукции. Не очень сведущего человека это может загнать в тупик. Именно поэтому, в нашей статье мы расскажем о основных видах гофры, нормах ее использования и, конечно, способах монтажа.

Виды гофры и нормы ее монтажа

Прежде всего, давайте разберемся с видами гофры, а также обсудим возможные варианты ее применения. Ведь для отдельных помещений, нормы ПУЭ предписывают применение только определенных видов этого типа изделия.

Виды гофрированных труб для электропроводки

Одним из основных различий гофрированных труб, является материал их изготовления. Это может быть металл, ПВХ — поливинилхлорид, а также ПНД — полиэтилен низкого давления.

Иногда можно встретить изделия, в которых верхний слой выполнен из ПНД, а верхний из полиэтилена высокого давления – ПВД.

Металлический гофрированный шланг для проводки

Одним из основных факторов, который разделяет варианты гофрированный трубы, является их стойкость к нагрузкам.

Всего различают 5 видов:

  1. Очень легкая гофра способна выдерживать нагрузки до 125Н/5 см. Она применяется для монтажа провода, не испытывающего никаких нагрузок. Обычно такое изделие применяют для монтажа под подвесными потолками, по открытой поверхности, недоступной для прикосновения, и тому подобных местах.
  2. Легкая гофра способна выдерживать нагрузки до 320Н/5 см. Это изделие, инструкция советует применять так же для защиты проводов, не испытывающих никаких нагрузок. Но в этом случае, гофра способна защитить провод от случайных ударов или трений. Поэтому ее часто применяют в качестве защиты открытой проводки, в местах, доступных для случайного соприкосновения.
  3. Гофра средней серии способна выдерживать нагрузки до 750Н/5 см. Ее следует использовать для монтажа скрытой проводки — в том числе и для монтажа в строительных каналах.
  4. Гофра, способная выдерживать нагрузки до 1250Н/5 см, относится к высокой или тяжелой серии. Ее применяют для защиты проводов, прокладываемых в подземных сооружениях, для закладки под слой цемента и тому подобных случаях.
  5. Ну а гофра сверхтяжелой серии, способна выдерживать нагрузки до 4000Н/5 см. Ее используют для монтажа особенно ответственных, и монтируемых в тяжелых условиях линий. Такая гофра бывает только металлической.

Обратите внимание! В отличие от зарубежных производителей, у наших заводов-изготовителей нет единого стандарта обозначения класса гофры. Поэтому достаточно часто возникают разногласия. В нашей статье приведена международная классификация.

Диаметры и структура гофрированной трубы

Следующим важным критерием, который непосредственно влияет на то, как протянуть провод в гофру, является диаметр изделия. Обычно указывается наружный диаметр – 16, 20, 25, 32, 40, 50, 63 мм.

Но нам для заводки провода важен внутренний диаметр. Некоторые производители указывают его через наклонную черту. Для приведенного выше ряда он составляет 10,7, 14,1, 18,3, 24,3, 32,5, 39,6, 50,6 мм.

Автомобильный гофрированный шланг

Существует еще гофра для авто проводов, обычно ее позиционируют как автомобильную. Номинальные внешние и внутренние сечения у них на порядок ниже. Но единого типоразмерного ряда здесь нет, и каждый производитель выбирает собственные оптимальные диаметры.

Обычно размеры начинаются с 5 мм и до 16 мм. Отличается автомобильная гофра только диаметром, и преимущественно представлена изделиями очень легкой и легкой серии.

Гибкость гофрированных труб

Еще одним важным критерием для гофры, является их гибкость. Согласно международной классификации, существует жесткая, гибкая, гибкая с эффектом памяти и особо гибкая гофра. Дополнительных объяснений, я думаю, тут не требуется.

На фото классификации гофрированных труб

Последним критерием, на который стоит обратить внимание – это температурные ограничения. При монтаже в помещениях или вне их, в условиях отличных от нормальных, этот фактор может стать решающим.

В зависимости от материала и технологии изготовления, гофрированные шланги способны эксплуатироваться при температурах -5⁰С — +60⁰С.

Но некоторые изделия имеют и более широкие диапазоны. Так, металлическую гофру можно эксплуатировать при температурах до +400⁰С. Главное, чтобы таким же показателем мог похвалиться и провод.

Требования по применению гофры, и нормы монтажа

Определяющим условием при выборе материала гофры, являются нормы ПУЭ для условий прокладки кабеля или провода. Ведь в некоторых помещениях, протяжка провода в гофру является обязательной перед монтажом.

Поэтому в этом разделе мы укажем те условия, при которых требуется использовать только определённый вид гофры. В остальных случаях, это не принципиально.

  • Начнем с ПВХ и полиэтиленовой гофры. Данное изделие не поддерживает горения, но и не противостоит ему. То есть, при пожаре оно будет не гореть, а плавится. В некоторых случаях этого достаточно. Кроме того, оно не подвержено коррозии, что является весьма весомым доводом в его пользу.

Применение гофры для открытой проводки

  1. Исходя из всего этого, гофру из таких материалов обязательно следует применять при монтаже открытой проводки внутри помещений. Но только — в случае монтажа проводки по несгораемым поверхностям: кирпич, бетон и тому подобное. Если монтаж выполняется по деревянным конструкциям, то гофра должна иметь специальную подложку из негорючего материала, которая будет выступать не менее чем на 10 мм с обеих сторон.
  2. Использовать данный тип гофры следует и при монтаже подвижных частей. Например, гофра в двери под провода звонка, или переноски. Ведь с частыми изгибами ПВХ справляется значительно лучше, чем металлические изделия.

Гофрированная труба с защитой от воздействия ультрафиолета

  1. Такой тип гофры можно использовать для защиты наружных электрических сетей. Но здесь есть одно но… Дело в том, что ПВХ гофра плохо переносит ультрафиолетовое излучение, которым щедро делится солнце. Под ним оно рассыхается и разрушается. Поэтому для наружных работ следует применять особый тип черной гофры, которая стойка к ультрафиолету.

Гофрированная труба для прокладки провода под землей

  1. Обязательным применение гофры является и при монтаже проводки под землей. Здесь она не только защитит провод или кабель от механических воздействий, но и влаги. Кстати, если выполнена затяжка провода в гофру, то в обязательном порядке следует гофру монтировать под углом. Он не допустит скопления влаги во внутренней полости трубы.
  • Металлическую гофру вообще нельзя применять для наружной проводки. Во всех вариантах, ее нельзя применять и под землей. Ведь данный материал подвержен коррозии, и поэтому очень быстро такое изделие вместо защиты превратится в угрозу. Это же касается влажных и особо влажных помещений.
  1. Еще одним важным условием использования металлической гофры, является ее обязательное заземление. Причем, заземление должно быть выполнено с обеих сторон линии. Выполнить это не сложно и своими руками, но иногда это становится ограничивающим фактором ее применения.

Монтаж открытой проводки при помощи металлической гофры

  1. Тем не менее, в некоторых случаях без металлической гофры не обойтись. В первую очередь, это монтаж проводки по горючим поверхностям. Будь то открытая, или уж тем более скрытая проводка по дереву, когда без металлической гофры вовсе не обойтись.
  2. Еще одним вариантом обязательного применения такой гофры, является вариант, когда электрические сети пересекают, или проложены параллельно трубам системы отопления, с газоопасными или взрывоопасными средами. Кстати, при необходимости должна быть обеспечена еще дополнительная защита проводов и гофры от нагрева.

Обратите внимание! Для большинства приведенных случаев, имеется возможность заменить гофру на другие идентичные материалы – короба, трубы или лотки.

Монтаж провода в гофрированной трубе

Ну и напоследок давайте рассмотрим вопрос: «Как вставить провод в гофру, когда это следует делать, и как и чем крепить гофру?».

В общем, рассмотрим правила ее монтажа:

  • Прежде всего следует определиться, имеет ли наша гофра протяжку. Протяжка — это такая стальная проволока толщиной в 0,9 мм, которая проходит по всей длине шланга. Она значительно облегчает монтаж. Для этого достаточно привязать провод этой проволокой в одной части гофры и потянуть в другой.

Крепление проводов к протяжке

  • Если протяжки нет, то все немного сложнее. Особенно это касается гибких проводов и шнуров. В этом случае, нам необходимо самостоятельно изготовить такую протяжку — цена такого приспособления будет не очень высока. Для этого следует выбрать не очень толстую проволоку первого класса гибкости.
  • Например, это может быть провод ПВ1 сечением в 1,5-2,5 мм2, или если вам жаль портить хорошее изделие — обычный кусок нетолстой стальной проволоки. Монтируем такую протяжку уже после того, как гофра уже порезана на куски нужной длины.

Обратите внимание! После обрезания гофры, имеющей стационарную утяжку, не забудьте ее закрепить с обеих сторон надреза. В противном случае, при изгибании она может полностью или частично вылезти из трубы.

Как натянуть гофру на провод?

  • Теперь рассмотрим два варианта монтажа: если выполняется открытая и закрытая проводка. Когда выполняется открытая проводка, то прежде всего устанавливаем крепления, по которым будет проложена гофра.
  • Они должны располагаться на расстоянии примерно 25 см. Шланги диаметром в 16 мм можно крепить через каждые 30 – 40 см. На углах поворота, крепления должны быть с обеих сторон. При этом острых углов следует избегать, а также избегать близкого расположения сразу нескольких изгибов.

Крепления для гофры

  • После того, как все крепления установлены, протягиваем провод в гофре, и закрепляем ее на креплениях. При монтаже в пыльных и влажных помещениях, края шланга следует уплотнять, для исключения попадания пыли и влаги. Для этого существуют специальные насадки как на видео, которые используются для соединения шлангов между собой, и крепления к распределительным коробкам и другим коробам.

Насадка для соединения металлических гофрированных труб

  • Если монтируется скрытая проводка, то тут все еще проще. Если в монтируемой гофре нет протяжки, то создаем ее, используя способ, описанный выше. После этого, укладываем гофру в подготовленную штробу, или укладываем на полу. Затем заливается стяжка или выполняется штукатурка стен. Когда раствор высохнет, используя протяжку, выполняем протяжку электропровода.
  • Для металлических гофр, обязательным условием является выполнение небольшого угла, который исключит скопление влаги и конденсата. Кроме того, в нижних точках должен иметься дренаж влаги. Ну и не забываем о необходимости заземления металлической гофры с обеих сторон.

Зависимость диаметра гофры и количества проводов, которые можно через нее пропустить

Вывод

Теперь вы знаете, как протащить провод в гофре, как правильно выбрать гофру, и в каких случаях ее применение вообще обязательно. Поверьте, с монтажом этого защитного изделия у вас так же не возникнет никаких проблем.

Главное — не пробовать протянуть через шланг провода, суммарное сечение которых превышает половину внутреннего диаметра гофры. Ведь это может привести к повреждению изоляции проводов и их последующему перегреву. Если просто все делать с умом, то у вас все получится.

Гофрировaнный шлaнг для проводки: особенности использования

Шланги для прокладки электропроводов

Гофра – это защита электрических проводов от возможных механических воздействий, от распространения огня, который может возникнуть при коротком замыкании элементов в сети. Это дополнительная изоляция силовых кабелей, исключающая вероятность поражения электрическим током, из-за повреждения целостности их изоляции. Каким может быть гофрированный шланг для проводки, его особенности и способы укладки, подскажет статья.

Материалы для изготовления

Гофрированный шланг для проводки или просто гофра — это полая трубка специальной формы, защищающая провода от надломов и не допускающая их намокания. По внешнему виду изделие представляет собой чередование колец: тонких и плотных широких, большего диаметра.

В разрезе – это трубка напоминающая гребенку с выступами. Такая конструкция гарантирует высокую жесткость от поперечных нагрузок, которую обеспечивают плотные наружные кольца, и гибкость от тонких внутренних колец.

Шланг гофрированный для проводки, может изготавливаться из:

  • Полиэтилена низкого давления. Этот материал имеет отличные пластические свойства – он хорошо гнется.
  • Полиэтилена высокого давления. Применяется для изготовления двухслойной гофры.
  • Полипропилена. Используется в монолитном строительстве, при укладке электропроводных каналов.
  • Поливинилхлорида — практически не горит.
  • Полиамида. Надежно обеспечивает защиту от влаги.
  • Металла. Имеет более высокие показатели на излом, устойчивость к низким температурам.

Его особенности представлены в таблице:

Преимущества Недостатки
  • Длительный период эксплуатации.
  • Легкая прокладка кабеля и провода, без использования специального инструмента.
  • Хорошая гибкость, без образования микротрещин, напряжений внутри гофры и нарушения ее проходного сечения.
  • Стойкость проводки от небольших механических повреждений, от воздействия грызунов, внешней среды.
  • При наличии заземления трубы, дополнительно защищает человека от удара током.
  • Защищает провода от пожара.
  • Небольшая масса.
  • При накоплении внутри влаги снижаются защитные свойства изоляции.
  • Окисляется.
  • Высока цена.

Совет: Чтобы избежать скопления в гофре влаги, ее следует монтировать с дренажом в нижней точке.

Виды и размеры гофры

Отличительные особенности, которые имеют гофрированные трубы для электропроводки, представлены в таблице:

Виды труб Особенности
По конструкции

Однослойные

В этом случае труба имеет общую наружную и внутреннюю стенку.

Двухслойные

Их отличие: наружная поверхность гофрированная, а внутренняя представляет собой гибкую, с гладкой поверхностью, трубку.

Двухслойная гофра может использоваться для укладки одного провода, или одновременно нескольких, изолированных между собой специальными ячейками во внутренней гладкой трубе.

По исполнению

Легкими

Применяются при укладке внутренней проводки. Характеризуются высокой гибкостью, за счет малой толщины. Такие трубы гофрированные для электропроводки, легко повторяют контуры помещений, что значительно облегчает монтаж. Используются, чаще всего, для укладки кабелей под обшивкой стен и потолков.

Тяжелыми

Имеют толстые гофрированные стенки, повышенной прочности. Применяются для укладки:
  • Уличных проводов в бетонно-цементной стяжке.
  • Кабеля, расположенного под слоем земли.
  • Проводов в бетонном полу.

Совет: Для облегчения затяжки в гофру проводов, следует использовать специальный зонд или стальную проволоку, расположенную внутри трубы.

Гофрированный шланг с зондом

Гофрированная труба различной длины в продажу поступает в бухтах: 15, 20, 25, 50 и 100 метров. Каждая бухта запечатывается герметично в специальной термоусадочной пленке. Материалом для нее служит полиэтилен, как на фото.

Гофрированные шланги для проводки

Жесткая труба выпускается длиной по 2-3 метра.

Жесткая гофрированная труба

Диаметры шлангов колеблются от 16 мм до 63 мм.

Для прокладки электропроводов должны использоваться такие диаметры гофр:

  • Для проводов телефонной связи, сигнализации, осветительных приборов -16 мм.
  • Для выключателей и розеток — 20 мм.
  • При подсоединении щитков к распределительным коробкам — 25 мм.
  • Прокладка проводки между этажами – 50 мм.

Для определения нужного диаметра изделия необходимо:

  • В кусок трубы поместить провод или одновременно несколько, при необходимости.
  • Половина объема внутри гофры должна оставаться свободной.
  • Это составит диаметр гофрированной трубы.

Правильно подобранное изделие, позволяет монтировать телевизионные или компьютерные сети.

Назначение и принцип действия гофры из металла

Металлическая гофра

Металлическая труба гофрированная для электропроводки, используется для:

  • Защиты электрических кабелей от механических повреждений: от стяжки или нагрузки грунта, особенно если они предназначены для подключения компьютеров, телефонов.
  • Прокладки проводов по сгораемым конструкциям: за подвесными потолками, в деревянном доме (см.  Основные требования к электропроводке в деревянном доме).
  • Защиты проводки при параллельной прокладке или пересечении ее с трубо- или газопроводами.
  • Защита проводов в сильноагрессивных и запыленных средах.
  • Прокладка скрытой проводки, которую со временем понадобится заменять.

Совет: Чтобы заменять проводку в гофре, следует использовать много распределительных коробок. Это позволит делать протяжку проводов по прямой линии.

Монтаж гофрированной трубы

Металлические гофрированные трубы обладают устойчивостью к внешним нагрузкам.

Это объясняется несколькими факторами:

  • Их поверхность по площади больше, чем у труб с гладкими стенами.
  • Это уменьшает давление на квадратный сантиметр поверхности, и повышает несущую способность изделия.
  • Часть вертикальной нагрузки гофрированные трубы передают окружающему бетону или грунту. В этом случае, большое значение играет плотность прилегания наружной поверхности трубы и земли. При монтаже их с пустотами, возможно получение деформации изделий.

Прокладка кабеля в гофре

Гофра на трубе получается за счёт деформации стальной ленты специальными роликами. На меньшем диаметре трубы материал более тонкий, он легче изгибается. Это позволяет не применять соединительные фитинги. Утолщенные участки придают трубе большую жесткость.

Самозатухающая гофрированная труба

Основное отличие такого изделия – использование для ее изготовления самозатухающего ПВХ, предотвращающего возгорание кабеля при непредвиденном коротком замыкании. Это препятствует распространению огня, и прокладываемый кабель будет безопасным, что увеличивает уровень пожарной безопасности всему зданию.

Гофрированная самозатухающая труба

Наиболее востребованные диаметры таких труб: 20 и 16 мм. Гофра для электропроводки самозатухающая, может прокладываться при температуре от (-5°) до (+60°). Механическая прочность изделия выше 125 Н / 5 см.

Преимуществами монтажа трубы являются:

  • Оптимальный вариант для устройства временной проводки.
  • Установка трубы своими руками выполняется легко и удобно, без лишних затрат средств и времени.
  • Безопасность использования.
  • Не боится химизации воздуха.
  • Экологически чистый материал.

Создавая сложные контуры из такого шланга, следует учитывать его характеристики:

  • Не расширяется при нагреве.
  • Пластичность, малый радиус изгиба.
  • Небольшой вес.
  • Несколько цветов, которые присутствуют в линейке всех производителей.
  • Высокая продольная и кольцевая жесткость, что очень важно для наружной, внутренней, подземной укладки.

Из-за гибкости материала, гофрированная труба для электропроводки самозатухающая из ПВХ, нуждается при монтаже в большом количестве элементов крепежа.

Способы прокладки электропроводки

Соединение гофры в коробке

В зависимости от конструкции дома, проводка может быть:

  • Скрытой под слоем штукатурки.
  • В слое штукатурки.
  • Под полом.
  • В каналах.
  • Подвеска на тросе.

Совет: В жилых домах необходимо всю электропроводку выполнять скрытую: внутри потолков, стен, полов. В этом случае, провода и их соединения не будет видно, что не повлияет на эстетичный вид интерьера.

Монтаж провода в гофре

Пошаговая инструкция проведения работ заключается в следующем:

  • Рулеткой отмеряется нужная длина шланга и отрезается канцелярским ножом.

Совет: При проведении операции, необходимо соблюдать осторожность – внутри трубы размещена проволока. Ее следует перекусить бокорезом, придерживая, чтобы предотвратить уход конца вглубь гофры.

  • Конец проволоки соединяется с кабелем. Для этого струна загибается крючком и пробивается край изоляции, что хорошо показывает видео. Альтернативный вариант – струна несколько раз оборачивается вокруг кабеля.
  • Место соединения изолируется, чтобы при протяжке проводника не цеплялись выступы гофры.

Подготовка к протягиванию кабеля

  • Свободный конец протяжки надежно фиксируется. В этом случае, можно протяжку прикрепить к дверной ручке, батарее или к любому неподвижному объекту, что позволит создать натяжение для удобства протягивания кабеля.

Протяжка кабеля

  • Провод затягивается на всю длину внутри гофры.
  • Гофра крепится на клипсах.

Особые случаи

Бывают нестандартные ситуации при проведении работ.

Это может быть:

  • Из-за сильного натяжения, при протяжке проводника в гофру он отрывается. Для исправления ситуации нужно:
  1. Часть гофры с проводом отрезать и оставить.
  2. Проволоку соединить с концом кабеля.
  3. Закончить протяжку.
  4. Две части гофрированной трубы соединить изолентой.
  • Протягивание провода при отсутствии зонда. При этом конец проводника загибается на 180°, чтобы он свободно проходил по трубе, а затем изделие просовывается на всю длину гофры.
  • При отсутствии в комнате достаточного места для продевания кабеля длиной, например 25 метров, можно сначала его соединить со струной, выйти на свободное пространство или в подъезд, закрепить свободный конец проволоки к перилам лестницы и протянуть гофру на нужный размер.
  • Протягивание проводника в гофре по потолку, который предварительно был обшит гипсокартоном. В этом случае монтаж выполняется через штробы, предназначенные для установки светильников, с помощью обычной струны.
  • Прокладка в гофре кабеля с резиновой изоляцией. Особенность протяжки – большое трение между изоляцией проводника и стенками трубы. Для облегчения процесса можно использовать специальную смазку.

Из вышесказанного понятно, что гофрированный шланг для электропроводки – это надежная защита проводов от переломов, намокания, механических повреждений.

Прокладка кабеля в гофре — ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

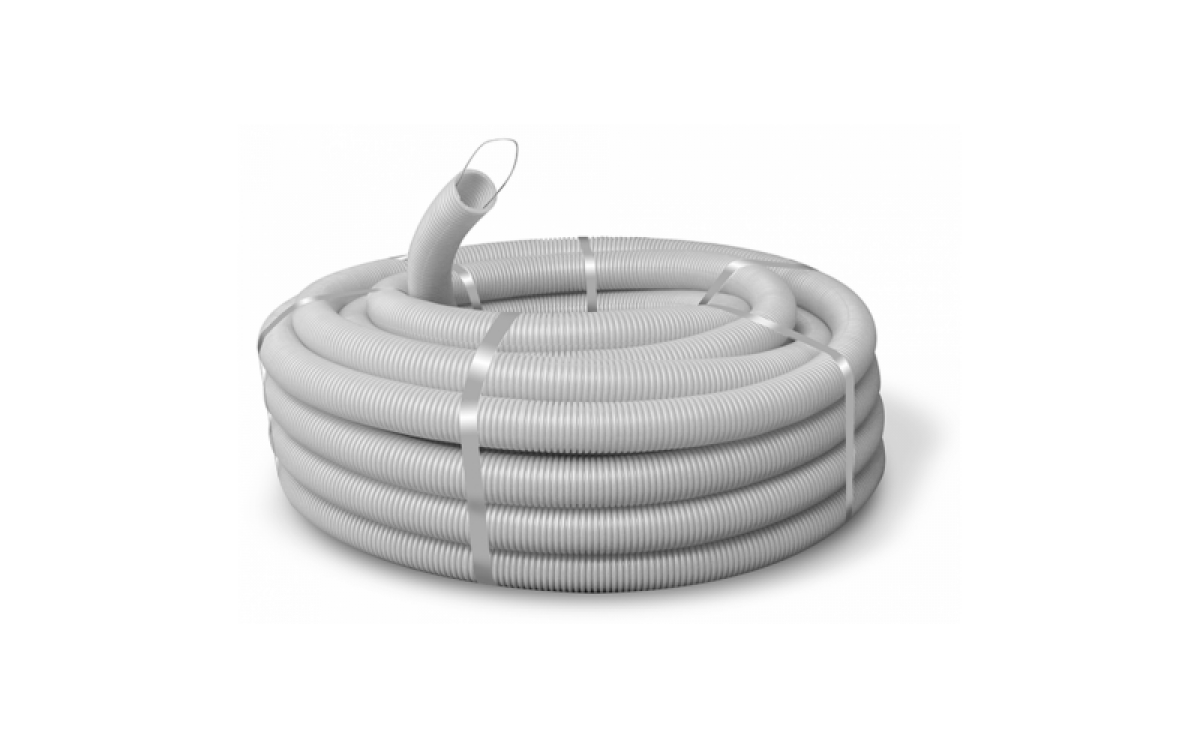

  • серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давления
  • синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

  • грызуны
  • заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

  • специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

  • больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

  • не создавайте острых углов при проектировании трасс
  • для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

  • нельзя протягивать в одной гофре сразу несколько кабельных линий

  • силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
  • если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

  • на линии освещения как правило используется гофра d=16мм
  • на силовые розетки диаметром не менее 20мм
  • под коаксиал для видеонаблюдения – не меньше 25мм
  • под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Статьи по теме

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;
  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
Рис. 9. Подключение от вводного щитка
  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

определение гофры по The Free Dictionary

Нахмурившись с двойным намерением, если не гофром, он (осторожно) вытащил меч из ножен и направил его на Мэгги. Я выучил все эти подвиги наизусть там, в Пьерфонде, и я сделал все что он и сделал, за исключением того, что порвал шнур из-за складок на моих висках ».« Этот автограф состоит из тонких линий или складок, которыми Природа отмечает внутреннюю поверхность рук и подошвы ног.«Пропуск Тип-То-Хоп, средневековый роман знаменитого автора« Титтл-Тол-Тан », который будет выходить в ежемесячных частях; большой наплыв; не собираются все вместе». Все это они читают глазами блюдца, прямолинейным и примитивным любопытством, с неутомимым желудком, чьи гофры даже еще не нуждаются в заточке, точно так же, как какой-нибудь четырехлетний жулик хранит свое двухцентовое позолоченное издание Золушки — без любое улучшение, которое я вижу, в произношении, или акценте, или акценте, или любое другое умение извлекать или вставлять мораль.(2009) Пластина с впускным отверстием для реализации и выпускным отверстием [каппа] — [эпсилон] Жидкость для исследования гофрирования, тип Ciofalo et al. После извлечения слитков из кристаллизатора на поверхности слитков были обнаружены зазубрины и гофры (рис. потому что гофра блока в сочетании с тщательными расчетами скорости гарантирует, что все твердые частицы остаются взвешенными внутри теплообменника, а не оседают. 200602015671 описывает внешнюю стенку с вогнутыми секциями, выровненными с гребнями гофры, и выпуклыми секциями с впадинами гофра.Линия склеивается с использованием многих клеев на водной основе и может выдерживать высокую температуру гофрирования с минимальным ударом. Компания покрывает значительную часть индийского рынка своей продукции, в которую входят ножи для резки бумаги, ножи для резки металла, ножи для резки пластика, гофре (ножи для листорезов), ножи для бумажной фабрики, двусторонние ножи, ножи для резки кожи, ножи для соломотряса, ножи для обрезки ветоши, плоские ножи, ножи для измельчения, ножи для фанеры, ножи для табака, ножи для упаковочной и полиграфической промышленности, шлифовальные станки для ножей и поверхности шлифование.Покрытия серии Nomar не рекомендуются для обеспечения устойчивости к скольжению и водонепроницаемости, но могут выдерживать нагревание гофра, не переносятся на упакованные предметы и склеиваются с большинством клеев на водной основе и термоплавких клеев. ударопрочность локомотивов, последние разработки кованых железнодорожных колес для повышения производительности и моделирование пути транспортных средств для исследования возникновения гофрирования рельсов.

Компьютерная архитектура | Компоненты компьютера

В информатике компьютерная архитектура — это набор дисциплин, которые описывают часть компьютерной системы и их отношения.Компьютерная архитектура имеет дело с функциональным поведением компьютерной системы с точки зрения программиста. Его также можно описать как логическую структуру системного блока, в котором размещены электронные компоненты. Компьютерная архитектура формирует основу для построения успешных компьютерных систем.

Компоненты компьютера

Компьютер состоит из трех основных компонентов

  1. Блок ввода / вывода (I / O).
  2. Центральный процессор (ЦП).
  3. Блок памяти.

Блок ввода

Компьютер принимает закодированную информацию через блок ввода пользователем. Это устройство, которое используется для передачи необходимой информации компьютеру. например, клавиатура, мышь и т. д.

Выходной блок

Вывод отправляет обработанные результаты пользователю. В основном он используется для отображения желаемых результатов пользователю. Он в основном используется для отображения желаемого результата пользователю согласно инструкции ввода. например, видеомонитор, принтер, плоттер и т. д.

Центральный процессор (ЦП)

Центральный процессор состоит из регистров, арифметических и управляющих схем, которые вместе интерпретируют и выполняют инструкции на языке ассемблера. Основные функции ЦП:

  1. ЦП передает инструкции и входные данные из основной памяти в регистры. т.е. внутренняя память.
  2. ЦП выполняет инструкции в сохраненной последовательности.
  3. При необходимости ЦП передает выходные данные из регистров в основную память.

Центральный процессор (ЦП) часто называют мозгом компьютера. ЦП выполнен в виде единой интегральной схемы (ИС) и также известен как микропроцессор. ЦП управляет всеми внутренними и внешними устройствами и выполняет арифметические и логические операции. ЦП состоит из трех основных подсистем; Арифметико-логический блок (ALU), блок управления (CU) и регистры.

Арифметико-логический блок (ALU)

Арифметико-логический блок содержит электронную схему, которая выполняет все арифметические и логические операции с доступными данными.Он используется для выполнения всех арифметических вычислений (сложение, вычитание, умножение и деление) и логических вычислений (<,>. +, AND, OR и т. Д.). Логический блок выполняет сравнение цифр, букв и специальных символов. ALU использует регистры для хранения обрабатываемых данных.

Регистры

Регистры — это специальные высокоскоростные блоки временной памяти. На регистры не ссылаются их адреса, но они напрямую доступны и управляются процессором во время выполнения.По сути, они содержат информацию, над которой в настоящее время работает процессор. В регистрах хранятся данные, инструкции, адрес и промежуточные результаты обработки.

  • Количество и размеры регистров варьируются от процессора к процессору.
Блок управления (CU)
Блок управления

координирует работу с устройствами ввода и вывода компьютера. Он заставляет компьютер выполнять сохраненные программные инструкции, связываясь с ALU и регистрами.Он организует обработку данных и инструкций.

Для поддержания правильной последовательности обработки данных блок управления использует входы часов. Основная функция блока управления — получить инструкцию, хранящуюся в задействованных в ней устройствах, и соответственно генерировать управляющие сигналы.

Микропроцессор

Микропроцессор — это управляющий элемент в компьютерной системе, иногда его называют микросхемой. Микропроцессор — это основное оборудование, которое управляет компьютером.

Это печатная плата target (PCB) , которая используется во всех электронных системах, таких как компьютер, калькулятор, цифровая система и т. Д. Скорость ЦП зависит от типа используемого микропроцессора.

  • Intel 40004 был первым микропроцессором, который содержал все компоненты ЦП на одном кристалле с 4-битной шириной шины.
  • Некоторые из популярных микропроцессоров: Intel, Dual core, Pentium IV и т. Д.

Блок памяти

Память — это та часть компьютера, в которой хранятся данные и инструкции. Память является неотъемлемой частью процессора.Блок памяти состоит из первичной и вторичной памяти.

Первичная память

Первичная память или основная память компьютера используется для хранения данных и инструкций во время
выполнения инструкций. Первичная память бывает двух типов; Оперативная память (RAM) и постоянная память (ROM).

Оперативное запоминающее устройство (RAM) Оно напрямую предоставляет необходимую информацию процессору. RAM — это энергозависимая память. Он обеспечивает временное хранилище данных и инструкций.RAM подразделяется на две категории.

  1. Статическая оперативная память (SRAM).
  2. Динамическая память с произвольным доступом (DRAM).

Постоянная память (ПЗУ) Используется для хранения стандартных программ обработки, которые постоянно находятся в компьютере. Как правило, разработчики программируют микросхемы ПЗУ во время изготовления схем. ПЗУ — это энергонезависимая память. Его можно только читать, а не писать.

ПЗУ делится на три категории

  1. Программируемое ПЗУ (PROM).
  2. Стираемое программируемое ПЗУ (СППЗУ).
  3. электрически стираемое программируемое ПЗУ (EEPROM).
Вторичная память

Вторичная память, также известная как вторичная память или вспомогательная память, используется для постоянного хранения данных и инструкций, например жесткие диски, CD, DVD и т. д.

Тит-бит

  • Буфер — это временное хранилище, в котором регистр хранит данные для дальнейшего выполнения.
  • Накопитель — это регистр в ЦП, в котором хранятся промежуточные арифметические и логические результаты.
  • Компьютер с сокращенным набором команд (RISC) и Компьютер со сложным набором команд (CISC) — это два типа микропроцессоров, классифицируемых на основе набора команд.
  • На производительность компьютера влияют размер регистров, размер ОЗУ, скорость системных часов и размер кэш-памяти.
  • Скорость процессора измеряется в миллионах циклов в секунду или мегагерцах (МГц).

Объединение блоков

CPU отправляет данные, инструкции и информацию компонентам внутри компьютера, а также периферийным устройствам и d

WIRES-X

WIRES (Широкополосная система улучшения повторителей Интернета) — это система Интернет-связи, которая расширяет диапазон любительской радиосвязи.Для WIRES-X любительская узловая станция, подключенная к Интернету, используется в качестве точки доступа и подключает беспроводную связь к Интернету. Станции пользователей могут связываться с другими любительскими станциями по всему миру, используя узел в диапазоне радиоволн.

WIRES-X поддерживает цифровой формат C4FM, а технология чистого и четкого голоса обеспечивает высокое качество звука.Повторяя цифровые данные C4FM через Интернет, пользователи могут наслаждаться четкой голосовой связью, даже если они находятся на расстоянии тысяч миль друг от друга.
Использование цифровой связи делает работу WIRES-X простой, легкой и удобной для пользователя.
Разнообразие новых функций, а также голосовая связь расширяют возможности для удовольствия от работы радиолюбительской станции.

WIRES-X автоматически подключается к узлам и комнатам через Интернет.Больше не нужно проверять идентификаторы подключения или передавать громоздкие коды подключения DTMF.
Обмен информацией об узлах и помещениях осуществляется посредством цифровой сигнализации C4FM. Благодаря автоматическому переподключению к предыдущему контакту все, что вам нужно сделать, это нажать тангенту PTT и начать разговор.
С легкостью ищите новые узлы и комнаты и сразу же начинайте общение, когда найдете идентификатор, который вас заинтересовал.

Активные в настоящее время узлы и помещения можно искать в реальном времени и просматривать на дисплее вашего трансивера.Список отображения отсортирован по количеству станций, подключенных в данный момент к комнате, другими словами, по популярности. Это позволяет быстро находить другие активные станции для связи.
Владельцы узлов могут свободно создавать идентификатор комнаты, используя буквы и цифры. Идентификатор немного похож на имя человека. Легкие для понимания, значимые имена, уникальные имена, запоминающиеся имена … все это возможно и может быть использовано в целевом поиске. История предыдущих узлов и комнат, а также функция памяти с пятью категориями упрощают поиск и соединение с определенным идентификатором.

Бюллетени новостей (сообщения, изображения, голосовые заметки) могут быть свободно загружены в узлы и комнаты. Другие пользователи могут загрузить сохраненную новостную информацию. Например, можно делиться информацией о дорожном движении или другими местными новостями или отправлять снимок места встречи другим операторам, а также множество других способов использования. Неважно, находится кто-то рядом или в далекой стране. WIRES-X предлагает способ преодолеть барьеры расстояния, времени или даже языка.Добро пожаловать в мир невиданных ранее возможностей для связи и общения посредством любительского радио и Интернета.

Поиск и подключение к локальным узловым станциям простым нажатием кнопки. Система автоматически получит информацию об узловой станции и установит требуемые параметры частоты и цифрового кода. Везде, где есть локальная узловая станция WIRES-X, доступная для любительского радио, сложные операции по подключению больше не нужны.
Идентификатор узловой станции, название города, а также расстояние и пеленг отображаются на дисплее трансивера и могут быть проверены с первого взгляда. *
Теперь вы можете общаться по всему миру легко и уверенно.
(* Только если опубликовано узловой станцией)

WIRES-X, конечно, также поддерживает традиционных аналоговых FM пользователей.Мало того, что аналоговые FM-станции могут устанавливать QSO друг с другом, WIRES-X также позволяет цифровым C4FM-станциям связываться с аналоговыми FM-станциями.
WIRES-X — это цифровое решение, совместимое с FM, потому что любительское радио всегда должно позволять операторам свободно общаться по всему миру.

Установить соединение между HRI-200 и компьютером быстро и просто, требуется всего один кабель USB.Поддержка питания по шине USB означает, что дополнительный внешний источник питания не требуется. Открыть порты в маршрутизаторе также можно с помощью простой настройки в программном обеспечении WIRES-X с помощью функции UPnP. (Может не поддерживаться некоторыми маршрутизаторами.) Работа над сложными настройками маршрутизатора ушла в прошлое.

・ Напряжение питания: питание от шины USB, постоянный ток +5.0 В ± 5%, отрицательное заземление)
・ Размер корпуса (ШxВxГ): 4,4 «x 1,0» x 5,2 «(без ручки и разъема)
・ Вес (прибл.): 11,9 унций (340 г)
・ Mini DIN 10pin (РАДИО 1, РАДИО 2)
・ 3,5φ Аудиовыход (МОНИТОР)
・ USB B тип

Щелкните здесь, чтобы увидеть каталог соединительного комплекта WIRES-X HRI-200.

Компьютерная память с ее типами

Компьютерная память

Область, в которой инструкции программы и данные сохраняются для обработки, называется памятью, как человеческий мозг, компьютер. также требует некоторого места для хранения данных и инструкций по их обработке.

CPU не имеет возможности постоянно хранить программы или большой набор данных. Он содержит только базовую инструкцию необходимо для работы с компьютером. Поэтому требуется память.

Типы компьютерной памяти

Воспоминания в основном бывают двух типов, как указано здесь:

  1. Внутренняя память
    • Оперативная память (RAM)
      • Статическое ОЗУ (SRAM)
      • Динамическое ОЗУ (DRAM)
    • Постоянное запоминающее устройство (ПЗУ)
      • Маскированная постоянная память для чтения (MROM)
      • Программируемая постоянная память (PROM)
      • Стираемое и программируемое постоянное запоминающее устройство (СППЗУ)
      • Электрически стираемая и программируемая постоянная память (EEPROM)
    • Память с последовательным доступом
    • Кэш-память
    • Виртуальная память
  2. Внешняя память
    • Внешние жесткие диски
    • Твердотельный накопитель (SSD)
    • USB-накопитель и т. Д.

Оперативная память (RAM)

RAM представляет собой внутреннюю память CPU для хранения данных, программы и результатов программы. Это память для чтения / записи. Это называется оперативной памятью (RAM).

Поскольку время доступа в ОЗУ не зависит от адреса слова, то есть каждое место хранения внутри памяти так же легко добраться, как и другое место, и занимает столько же времени. Мы можем проникнуть в память наугад и чрезвычайно быстро, но также может быть довольно дорогим.

RAM является энергозависимым, то есть данные, хранящиеся в ней, теряются при выключении или выключении компьютера, или если есть питание Неудача. Следовательно, с компьютерами часто используется резервная система бесперебойного питания (ИБП).

ОЗУ

невелико, как с точки зрения физического размера, так и с точки зрения объема данных, которые можно хранить.

Типы RAM

RAM бывает двух типов:

  1. Статическое ОЗУ (SRAM)
  2. Динамическая память (DRAM)

Статическое ОЗУ (SRAM)

Слово static указывает, что память сохраняет свое содержимое, пока остается поданным питание.

Однако данные теряются при отключении питания из-за нестабильности.

В микросхемах статического ОЗУ

используется матрица из 6 транзисторов без конденсаторов.

Транзисторы

не требуют питания для предотвращения утечки, поэтому статическая RAM не нуждается в регулярном обновлении. Из-за дополнительное пространство в матрице, статическая RAM использует больше микросхем, чем динамическая RAM для того же объема памяти, что делает затраты на производство выше.

Используется статическая ОЗУ

, поскольку кеш-память должна быть очень быстрой и маленькой.

Динамическая память (DRAM)

Динамическое ОЗУ, в отличие от статического ОЗУ, необходимо постоянно заменять, чтобы в нем сохранялись данные. Это делается путем размещения память на схеме обновления, которая перезаписывает данные несколько сотен раз в секунду.

Dynamic RAM используется для большинства системной памяти, потому что она дешевая и маленькая.

Все динамические блоки памяти состоят из ячеек памяти. Эти ячейки состоят из одного конденсатора и одного транзистора.

Постоянное запоминающее устройство (ПЗУ)

ROOM означает постоянную память.Память, из которой мы можем только читать, но не можем писать.

Этот тип памяти является энергонезависимым. Информация постоянно сохраняется в такой памяти во время производства.

ПЗУ, хранит инструкции, необходимые для запуска компьютера при первом включении электричества, эта операция называется бутстрапом.

Чип

ROM используется не только в компьютере, но и в других электронных устройствах, таких как стиральная машина и микроволновая печь.

Типы ПЗУ

Вкратце приведем следующий список ПЗУ, имеющихся в компьютере:

  1. Маскированная постоянная память для чтения (MROM)
  2. Программируемая постоянная память (PROM)
  3. Стираемое и программируемое постоянное запоминающее устройство (СППЗУ)
  4. Электрически стираемая и программируемая постоянная память (EEPROM)

Маскированная постоянная память (MROM)

Самые первые ПЗУ были аппаратными устройствами, которые содержали заранее запрограммированный набор данных или инструкций.Такого рода ПЗУ известны как ПЗУ с маской. Это недорогое ПЗУ.

Программируемое постоянное запоминающее устройство (PROM)

PROM — это постоянная память, которая может быть изменена пользователем только один раз. Пользователь покупает пустой PROM и вводит желаемое содержимое. с помощью программатора PROM.

Внутри PROM есть небольшие предохранители, которые сгорают во время программирования. Его можно запрограммировать только один раз, и это не так. стираемый.

Стираемое и программируемое постоянное запоминающее устройство (СППЗУ)

EPROM можно стереть, подвергнув ее воздействию ультрафиолетового света в течение до 40 минут.

Обычно эту функцию выполняет ластик СППЗУ. во время программирования электрический заряд задерживается в изолированной области затвора.

Заряд сохраняется более 10 лет, поскольку в заряде нет пути утечки. Для стирания этого заряда ультрафиолетовый свет пропускается через окошко (крышку) из кристалла кварца. Воздействие ультрафиолетового света рассеивает заряд. При нормальном использовании кварц крышка заклеена наклейкой.

Электрически стираемая и программируемая постоянная память (EEPROM)

EEPROM программируется и стирается электрически.Его можно стереть и перепрограммировать около десяти тысяч раз.

Как стирание, так и программирование занимают от 4 до 10 миллисекунд. В EEPROM любое место можно выборочно стереть и запрограммировать.

EEPROM можно стереть по одному байту за раз, вместо того, чтобы стирать весь чип. Следовательно, процесс перепрограммирования гибок, но медленный.

Память с последовательным доступом

Последовательный доступ означает, что система должна искать устройство хранения с начала адреса памяти, пока не найдет требуемый фрагмент данных.

Устройство памяти, которое поддерживает такой доступ, называется памятью с последовательным доступом или памятью с последовательным доступом.

Магнитная лента на примере памяти последовательного доступа.

Кэш-память

Кэш-память — это высокоскоростная полупроводниковая память, которая может увеличить скорость процессора. Он действует как буфер между процессором и основным объем памяти.

Он используется для хранения тех частей данных и программ, которые наиболее часто используются ЦП. Части данных и программы передаются с диска в кэш-память операционной системой, откуда ЦП может получить к ним доступ.

Кэш-память, находится между ЦП и основной памятью.

Это также называется памятью ЦП, к которой микропроцессор компьютера может обращаться быстрее, чем к обычной оперативной памяти.

Эта память обычно интегрируется непосредственно с микросхемой ЦП или размещается на отдельной микросхеме с отдельной шиной. соединяются с ЦП.

Кэш-память экономит время и повышает эффективность, поскольку в ней хранятся самые последние обработанные данные, что занимает получение проще.

Функции кэш-памяти

Основное назначение кэш-памяти — хранить программные инструкции, на которые программное обеспечение часто ссылается во время операция. Быстрый доступ к этим инструкциям увеличивает общую скорость работы программного обеспечения.

Основная функция кэш-памяти — ускорение рабочего механизма компьютера.

Преимущества кэш-памяти

Кэш-память быстрее основной памяти.

Потребляет меньше времени доступа по сравнению с основной памятью.

В нем хранится программа, которая может быть выполнена за короткий период времени.

Хранит данные для временного использования.

Недостатки кэш-памяти

Объем кэш-памяти ограничен.

Кэш-память очень дорога.

Виртуальная память

Это метод, который позволяет выполнять процессы, которые не полностью доступны в памяти. Основное видимое Преимущество этой схемы в том, что программы могут быть больше, чем физическая память.

Виртуальная память — это отделение логической памяти пользователя от физической памяти. Такое разделение позволяет создавать очень большие виртуальные память должна быть предоставлена ​​программистам, когда доступна только меньшая физическая память.

Ниже приведены ситуации, когда не требуется полностью загружать всю программу в основную память.

Записанные пользователем подпрограммы обработки ошибок используются только в случае возникновения ошибки в данных или вычислениях.

Некоторые опции и функции программы могут использоваться редко.

Многим таблицам назначается фиксированный объем адресного пространства, даже если фактически используется только небольшой объем таблицы.

Возможность выполнения программы, которая только частично находится в памяти, противоречит многим преимуществам.

Меньшее количество входов / выходов (I / O) необходимо для загрузки или замены каждой пользовательской программы в память.

Программа больше не будет ограничена доступным объемом физической памяти.

Каждая пользовательская программа может занимать меньше физической памяти, больше программ может выполняться одновременно с соответствующим увеличением в загрузке ЦП и сквозном выводе.

Внешняя память (вторичная память)

Вторичная память намного больше по размеру, чем основная память, но работает медленнее. Обычно в нем хранятся системные программы, инструкции и Дата файлы. Она также известна как вспомогательная память. Его также можно использовать как переполнение / виртуальную память в случае, если основная память емкость превышена.

Процессор не может напрямую получить доступ к вторичной памяти. Сначала данные / информация вспомогательного память передается в основную память, а затем к этой информации может получить доступ ЦП.

Характеристики вспомогательной памяти

Вот характеристики вспомогательной памяти:

  • Энергонезависимая память — Данные не теряются при отключении питания.
  • Многоразовый — Данные находятся во вторичном хранилище на постоянной основе, пока они не будут перезаписаны или удалены пользователем.
  • Надежный — Данные во вторичном хранилище безопасны благодаря высокой физической стабильности вторичного устройства хранения.
  • Удобство — С помощью компьютерного программного обеспечения уполномоченные люди могут быстро найти данные и получить к ним доступ.
  • Емкость — Вторичное хранилище может хранить большие объемы данных в наборах из нескольких дисков.
  • Стоимость — Хранить данные на ленте или диске намного дешевле, чем в первичной памяти.

Мы также можем сказать, что вторичная память — это другой тип памяти, который необходим для постоянного хранения данных в течение длительного времени.

Типы вторичных запоминающих устройств

Существуют различные типы вторичных запоминающих устройств для хранения данных для будущего использования. Эти устройства позволяют читать или писать где угодно в памяти.

Обычно используемые вторичные запоминающие устройства:

  • магнитная лента
  • магнитный диск
  • и оптический диск и т. Д.

Магнитная лента

Это похоже на аудиокассету, содержащую пластиковую полосу, покрытую магнитным материалом.Данные закодированы на магнитный материал в виде электрического тока. Состояние проводимости (ВКЛ) представляет ОДИН (1) и состояние непроводимости (ВЫКЛ) представляют НУЛЬ (0).

Тип кодирования данных называется хранилищем двоичных данных. Магнитная лента с большой емкостью и недорогая, она может хранить данные от 60 МБ до 24 ГБ.

Магнитный диск

Это носители с прямым доступом, где доступ к данным намного быстрее, потому что нет необходимости проходить вызов предыдущие данные для достижения определенных данных.

В запоминающих устройствах данного типа присутствует круглая дискета (круглый диск) из пластика, покрытая магнитными чернилами на какая кодировка данных выполняется.

Магнитный диск обычно бывает трех типов, а именно:

  • дискета
  • жесткий диск
  • Винчестер диск

Оптический диск

Данные могут считываться и записываться на оптический диск с помощью лазерного луча. Эти диски способны хранить большое количество данные в ГБ.Они доступны в виде стираемых оптических дисков CD-ROM, WORM (однократная запись только для чтения).

В CD-ROM данные могут храниться один раз и только для чтения. Они называются компакт-дисками с постоянной памятью. Они могут хранить данные от 600 МБ до 1 ГБ. Для чтения данных с CD-ROM используется специальное устройство, называемое проигрывателем компакт-дисков.

Внешний жесткий диск

Все те приводы или устройства, которые используются для хранения информации вне компьютера. Это устройство может быть подключено или не подключено к компьютер.Например, к ноутбуку подключен жесткий диск емкостью 500 ГБ, 1 ТБ или 2 ТБ и т. Д. Для постоянного хранения любой информации внутри. этот драйв. В настоящее время многие люди также используют внешний жесткий диск или жесткий диск для хранения любой важной или дополнительной информации на нем. водить машину.

Твердотельный накопитель (SSD)

Твердотельный накопитель

(SSD) — это энергонезависимое запоминающее устройство, в котором в качестве памяти используются сборки интегральных схем для хранения любой информации. настойчиво.

Флэш-накопитель USB

USB-накопитель

является твердотельным, то есть не имеет движущихся частей.На USB-флешке информация хранится в электронном виде. используя миллионы маленьких вентилей, которые имеют значение ноль (0) и один (1).

Проще говоря, это устройство, которое используется для хранения информации. Он включает в себя флеш-память и Встроенный интерфейс универсальной последовательной шины (USB).

USB-накопитель

меньше по размеру или удобен в использовании, то есть вы можете носить его с собой или носить с собой в кармане. Это означает, что, Вы можете носить всю информацию прямо в кармане с помощью USB-накопителя.

Иерархия памяти

Теперь давайте посмотрим на фото или схему иерархии памяти с ее характеристиками.

Схема выше представляет иерархию памяти компьютера.

Вот характеристики иерархии памяти при движении сверху вниз:

  • Увеличение емкости хранилища
  • Снижается стоимость одного бита хранилища
  • Уменьшается частота обращения ЦП к памяти
  • Время доступа ЦП увеличивается

Компьютерный фундаментальный онлайн-тест


«Предыдущее руководство Следующее руководство »



Keyboard (компьютер) — Simple English Wikipedia, бесплатная энциклопедия

Компьютерная клавиатура QWERTY в американской раскладке.

A компьютерная клавиатура — это устройство ввода, которое позволяет человеку вводить буквы, цифры и другие символы (они называются символами на клавиатуре) в компьютер. Это одно из наиболее часто используемых устройств ввода для компьютеров. Использование клавиатуры для ввода большого количества данных называется набором текста.

Клавиатура содержит множество механических переключателей или кнопок, называемых «клавишами». Когда один из них нажат, электрическая цепь замыкается, и клавиатура посылает компьютеру сигнал, который сообщает ему, какую букву, число или символ он хотел бы отобразить на экране.Затем центральный процессор компьютера показывает символ на экране, обычно в том месте, где находится курсор. Помимо ввода символов, на компьютерных клавиатурах также есть специальные клавиши, которые изменяют символ (например, Shift или Caps Lock) или дают компьютеру специальные команды (например, клавиши со стрелками, CTRL и ALT). Различные компьютерные операционные системы используют разные специальные ключи или используют их по-разному. Специальные команды также можно активировать с помощью комбинации клавиш (например, Ctrl + V в Windows для вставки скопированного содержимого).

Клавиатуру можно подключить к компьютеру с помощью провода, но она также может быть беспроводной (например, те, которые используют Bluetooth). Большинство клавиатур 21-го века, которые используют провода, подключаются к USB-порту на компьютере, но старые используют менее универсальный порт разъема DIN.

На этом рисунке показано расположение клавиш на клавиатуре в США.

Существуют разные типы клавиатур. Они могут быть основаны на том, как работают клавиши; например, у ноутбуков есть клавиши, которые мало двигаются, потому что клавиатура должна быть очень тонкой, чтобы поместиться внутри ноутбука.С другой стороны, видеоигры похожи на клавиатуры с клавишами, которые много двигаются, так что они чувствуют, работает ли клавиша и работает ли игра. Между тем, эргономичная клавиатура упрощена для людей, не повреждая руки или руки. На большинстве компьютерных клавиатур клавиши расположены в шесть рядов, но на некоторых ноутбуках для экономии места используется только пять или даже четыре ряда.

Есть также разные способы расположения клавиш на клавиатуре, обычно для разных регионов и языков мира.Самая популярная раскладка называется QWERTY, которая основана на первых шести буквах на клавиатуре пишущей машинки. Дизайн QWERTY был разработан таким образом, чтобы наиболее распространенные буквы не заставляли механическую пишущую машинку «заедать» или перестать работать. Теперь, хотя большинство людей больше не используют пишущие машинки, дизайн остался, потому что люди к нему привыкли. Были разработаны и другие макеты, например клавиатура Дворжака, которая помещает наиболее распространенные буквы в наиболее легкодоступных местах. Игровые клавиатуры используются из-за их быстрой реакции.

Журнал нажатий клавиш записывает каждую нажатую клавишу. Ведение журнала нажатий клавиш можно использовать для измерения активности сотрудников. Хакеры также могут использовать журнал нажатий клавиш. Ученые обнаружили, что большинство клавиатур испускают электромагнитное излучение, которое можно использовать, чтобы определить, какие клавиши были нажаты. Шпионы могли определить, что было напечатано, дистанционно воспринимая такие сигналы. [1] [2]

Исследователи изучают, может ли клавиатура распространять болезни.Некоторые клавиатуры содержат в пять раз больше микробов, чем сиденье унитаза. [3]

Викискладе есть медиафайлы, связанные с Клавиатура .
  1. «Компрометирующие электромагнитные излучения проводных и беспроводных клавиатур — Мартин Вуаньу и Сильвен Пазини». лазер www.epfl.ch .
  2. «Newscientist.com».
  3. ↑ http: // abcnews.go.com/Health/Germs/story?id=4774746&page=1

Что означает КОМПЬЮТЕР?

6
КОМПЬЮТЕР

Обычная операционная машина, особенно используемая в торговле, образовании и исследованиях

Вычислительная техника »Аппаратное обеспечение

Оцените:
Операционная машина COMPUTER Специально используется в технических, образовательных и исследовательских целях

Вычислительная техника

Оцените его:
КОМПЬЮТЕР

Общеориентированная машина, специально используемая для профессионального образования

Сообщество

Оцените:
КОМПЬЮТЕР

Обычно рабочая машина, особенно используемая для технических и образовательных исследований

Бизнес »Общий бизнес

9 9 9 Оцените его:
КОМПЬЮТЕР

Общеориентированная машина, специально используемая для профессионального образования и исследований

Вычислительная техника »Общие вычисления

9 9 КОМПЬЮТЕР

Общие операции стали возможными благодаря инженерно-техническим исследованиям

Разное »Приколы

Оцените его:
Компьютерное программирование Ориентация на программирование и обучение программированию

Вычислительная техника »Общие вычисления

Оцените:
КОМПЬЮТЕР

Универсальная машина, используемая исключительно для технических и образовательных исследований

Разное
Оцените:
КОМПЬЮТЕР

Способен выполнять совершенно несложные задачи Чрезвычайно строгие

Разное

: Разное

КОМПЬЮТЕР

Обычная операционная машина, особенно используемая для обучения, образования и отчетности

Разное »Приколы

Оцените ее:
Машинно Используется для торговли, экспорта и исследований

Разное »Приколы

Оцените:
КОМПЬЮТЕР

Общая операционная машина, особенно используемая для 9 Торговое образование и исследования

Академические науки и науки »Исследования и многое другое…

Оцените:
КОМПЬЮТЕР

Общая операционная машина, особенно используемая для технических и исследовательских целей

Разное »Funnies 16

Оцените:
КОМПЬЮТЕР

Сложная офисная машина, в которой были приложены огромные усилия для сокращения рабочей силы

Разное »Приколы

0

Обычно используемая машина, особенно используемая в техническом образовании и исследованиях

Вычислительная техника »Программное обеспечение

Оцените его:
КОМПЬЮТЕР

Обычная электронная машина, программирование полезной технологии arh

Вычислительная техника »Assembly

Оцените:
КОМПЬЮТЕР

Используемая оперативная память для вычислений для передачи образовательных исследований

Разное »Смешные

Оцените:
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
