Наконечник штыревой втулочный: Наконечники штыревые втулочные изолированные — НШВИ

Содержание

Наконечники штыревые втулочные изолированные — НШВИ

79433 НШВИ 0.25–8 (КВТ)

Easy Entry

0.69

0.25

3/ 4/ 5/ 6

медь

гальваническое лужение

голубой

опрессовка

79434 НШВИ 0.34–8 (КВТ)

Easy Entry

0.69

0.34

3/ 4/ 5/ 6

медь

гальваническое лужение

бирюзовый

опрессовка

79435 НШВИ 0. 5–8 (КВТ)

Easy Entry

0.69

0.5

3/ 4/ 5/ 6

медь

гальваническое лужение

белый

опрессовка

79436 НШВИ 0.75–8 (КВТ)

Easy Entry

0.69

0.75

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79437 НШВИ 0.75–12 (КВТ)

Easy Entry

0. 69

0.75

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79438 НШВИ 1.0–8 (КВТ)

Easy Entry

0.69

1.0

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79439 НШВИ 1.0–12 (КВТ)

Easy Entry

0.69

1. 0

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79440 НШВИ 1.5–8 (КВТ)

Easy Entry

0.69

1.5

3/ 4/ 5/ 6

медь

гальваническое лужение

черный

опрессовка

79441 НШВИ 1.5–12 (КВТ)

Easy Entry

0.69

1.5

3/ 4/ 5/ 6

медь

гальваническое лужение

черный

опрессовка

79442 НШВИ 1. 5–18 (КВТ)

Easy Entry

0.69

1.5

3/ 4/ 5/ 6

медь

гальваническое лужение

черный

опрессовка

79443 НШВИ 2.5–8 (КВТ)

Easy Entry

0.69

2.5

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79444 НШВИ 2.5–12 (КВТ)

Easy Entry

0. 69

2.5

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79445 НШВИ 2.5–18 (КВТ)

Easy Entry

0.69

2.5

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79446 НШВИ 4.0–9 (КВТ)

Easy Entry

0.69

4

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79447 НШВИ 4. 0–12 (КВТ)

Easy Entry

0.69

4

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79448 НШВИ 4.0–18 (КВТ)

Easy Entry

0.69

4

3/ 4/ 5/ 6

медь

гальваническое лужение

серый

опрессовка

79449 НШВИ 6.0–12 (КВТ)

Easy Entry

0. 69

6

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

79450 НШВИ 6.0–18 (КВТ)

Easy Entry

0.69

6

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

79451 НШВИ 10–12 (КВТ)

Easy Entry

0.69

10

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79452 НШВИ 16–12 (КВТ)

Easy Entry

0. 69

16

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79453 НШВИ 25–16 (КВТ)

Easy Entry

0.69

25

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

79454 НШВИ 35–16 (КВТ)

Easy Entry

0.69

35

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79455 НШВИ 50–20 (КВТ)

Easy Entry

0. 69

50

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79456 НШВИ 70–20 (КВТ)

Easy Entry

0.69

70

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

79457 НШВИ 95–25 (КВТ)

Easy Entry

0.69

95

3/ 4/ 5/ 6

медь

гальваническое лужение

красный

опрессовка

79458 НШВИ 120–27 (КВТ)

Easy Entry

0. 69

120

3/ 4/ 5/ 6

медь

гальваническое лужение

синий

опрессовка

79459 НШВИ 150–27 (КВТ)

Easy Entry

0.69

150

3/ 4/ 5/ 6

медь

гальваническое лужение

желтый

опрессовка

Наконечник штыревой втулочный изолированный 100 шт НШвИ

Условия покупки

Общие положения

1. Настоящие Правила продажи разработаны на основании Гражданского кодекса РФ, Закона РФ от 7 февраля 1992 г. № 2300-1 «О защите прав потребителей», постановления Правительства РФ от 27 сентября 2007 г. № 612 «Об утверждении правил продажи товаров дистанционным способом» и иных нормативно-правовых актов. Настоящие правила регулируют порядок розничной купли-продажи Товаров через Интернет-магазин, являясь публичной офертой, адресованной физическим и юридическим лицам («Покупателям»).

2. Покупатель принимает условия, изложенные в настоящих правилах путем оформления Заказа на сайте Интернет-магазина.

Заказ считается оформленным надлежащим образом в случае, если Покупателем предоставлена Продавцу следующая информация: Фамилия, Имя, Покупателя, телефон, адрес по которому следует доставить Товар, наименование Товара, количество.

2.1. Покупатель предоставляет Продавцу право использования всех переданных в Заказе персональных данных с целью выполнения своих обязательств перед Покупателем, формирования и развития программы лояльности для Покупателей, информирования Покупателей о новостях Интернет-магазина. Под правом использования в настоящих правилах понимается право Продавца на: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, обезличивание, блокирование, удаление, уничтожение данных с правом передачи таких данных третьим лицам без дополнительного уведомления Покупателя.

3. При продаже товаров дистанционным способом Продавец предлагает Покупателю услуги по доставке Товаров Службами доставки. При этом конкретная Служба доставки для каждого Заказа определяется Покупателем при оформлении заказа.

Доставка осуществляется в будние дни с 9:00 до 18:00. Сроки доставки зависят от выбранного региона и составляют от 1 до 14 рабочих дней (не считая дня заказа). Срок доставки может быть увеличен в случаях, предусмотренных правилами работы Службы доставки. Доставка осуществляется без демонстрации. Если Вы не согласны со сроками доставки, то Вы вправе отказаться от своего заказа в любое время до его получения.

Ознакомиться с тарифами на доставку по регионам можно на сайте курьерских служб: СДЭК, КСЭ, EMS.

В случае отказа Покупателя от Товара с Покупателя взимается стоимость доставки в соответствии с тарифом согласно пункту 21 Постановления Правительства Российской Федерации от 27.09.2007 № 612 «Об утверждении правил продажи товаров дистанционным способом».

При получении Товара от Службы доставки Покупатель обязан проверить внешний вид упаковки Товара (на отсутствие деформации, вскрытия). При получении Товара Покупатель ставит свою подпись в квитанции о доставке в графе: «Я подтверждаю, что отправление принято в закрытом виде, отсутствуют внешние повреждения упаковки, перевязи, печатей (пломб), вес отправления соответствует весу, определенному при его приеме».

В случае обнаружения каких-либо дефектов на упаковке Товара Покупатель обязан сделать об этом отметку в квитанции курьера в графе доставка. После получения Заказа и проставления подписи Покупателем в квитанции в графе доставка без указания претензии к внешнему виду упаковки Товара, претензии к внешним дефектам упаковки (ее вскрытию и возможной некомплектности Товара) не принимаются.

4. Оплата заказанных Товаров осуществляется:

  • Банковским переводом по счету выставленному для Покупателя.
  • Пластиковой картой по ссылке, сгенерированной для Покупателя.

5. Обработка заказов производится в рабочие дни с 10:00 до 18:00 по Московскому времени. В случае если Вы оформили заказ после 18:00 по Московскому времени, менеджеры свяжутся с Вами на следующий рабочий день после 10:00 часов утра.

6. Товар надлежащего качества, Вы можете вернуть – в течение четырнадцати дней, с даты получения Заказа, при условии, если товар не был использован.

Для этого необходимо написать электронное письмо с заявлением на возврат/обмен на [email protected]

Обращаем внимание, что при отказе Покупателя от Товара, Продавец возвращает сумму, уплаченную Покупателем за Товар, за исключением расходов Продавца на доставку от Покупателя возвращенного Товара, не позднее, чем через 10 дней с даты предъявления соответствующего требования.

7. Гарантийный срок на Товар устанавливается в размере 24 месяцев с даты отгрузки.

8. Риск случайной гибели или случайного повреждения Товара переходит к Покупателю в момент передачи ему Товара и проставления Покупателем подписи в документах, подтверждающих доставку Заказа. Право собственности на Товар переходит к Покупателю в момент передачи Товара, при условии его полной оплаты.

9. К отношениям между Покупателем и Продавцом применяется законодательство Российской Федерации.

10. Продавец оставляет за собой право вносить изменения в настоящие Правила продажи, в связи с чем Покупатель обязуется регулярно отслеживать изменения в Правилах, размещенных на сайте Интернет-магазина. Уведомление об изменении настоящих Правил продажи Продавец обязан разместить не позднее, чем за 7 (семь) календарных дней до даты их вступления в силу.

11. Покупатель гарантирует, что все условия настоящих Правил продажи ему понятны, и он принимает их безусловно и в полном объёме.

12. Недействительность какого-либо положения настоящих Правил не влечет за собой недействительность остальных положений.

13. Все возникающее споры Стороны будут стараться решить путем переговоров, при недостижении соглашения спор будет передан на рассмотрение в арбитражный суд г. Москвы в соответствии с действующим законодательством РФ.

Наконечники штыревые втулочные изолированные Е [IEK]

Наконечник штыревой втулочный Е0,5-08 (0508) медный луженый, под опрессовку, втулоч.часть 7,8мм, хвостовик изолированный ПВХ [оранжевый], внут.Ø 2,6мм, (упк.100шт) IEK / UGN10-D05-02-08
упакшт 96,43  RUB
Наконечник штыревой втулочный Е0,75-08 (7508) медный луженый, под опрессовку, втулоч.часть 8мм, хвостовик изолированный ПВХ [белый], внут.Ø 2,6мм, (упк.100шт) IEK / UGN10-C75-02-08
упакшт 98,90  RUB
Наконечник штыревой втулочный Е1,0-08 (1008) медный луженый, под опрессовку, втулоч.часть 8мм, хвостовик изолированный ПВХ [желтый], внут.Ø 3мм, (упк.100шт) IEK / UGN10-001-D14-08
упакшт 106,80  RUB
Наконечник штыревой втулочный Е1,0-12 (1012) медный луженый, под опрессовку, втулоч.часть 10мм, хвостовик изолированный ПВХ [красный], внут.Ø 3мм, (упк.100шт) IEK / UGN10-001-03-12
упакшт 136,88  RUB
Наконечник штыревой втулочный Е1,5-08 (1508) медный луженый, под опрессовку, втулоч.часть 8,2мм, хвостовик изолированный ПВХ [красный], внут.Ø 3,3мм, (упк.100шт) IEK / UGN10-D15-03-08
упакшт 121,32  RUB
Наконечник штыревой втулочный Е2,5-08 (2508) медный луженый, под опрессовку, втулоч.часть 8,2мм, хвостовик изолированный ПВХ [синий], внут.Ø 3,8мм, (упк.100шт) IEK / UGN10-D25-04-08
упакшт 183,46  RUB
Наконечник штыревой втулочный Е4,0-09 (4009) медный луженый, под опрессовку, втулоч.часть 9мм, хвостовик изолированный ПВХ [серый], внут.Ø 4,7мм, (упк.100шт) IEK / UGN10-004-04-09
упакшт 263,26  RUB
Наконечник штыревой втулочный Е6,0-12 (6012) медный луженый, под опрессовку, втулоч.часть 12мм, хвостовик изолированный ПВХ [черный], внут.Ø 6,2мм, (упк.100шт) IEK / UGN10-006-06-12
упакшт 373,07  RUB
Наконечник штыревой втулочный Е6,0-18 (6018) медный луженый, под опрессовку, втулоч.часть 18мм, хвостовик изолированный ПВХ [зеленый], внут.Ø 6,2мм, (упк.100шт) IEK / UGN10-006-06-18
упакшт 371,42  RUB
Наконечник штыревой втулочный Е10-12 медный луженый, под опрессовку, втулоч.часть 12мм, хвостовик изолированный ПВХ [бежевый], внут.Ø 7,5мм, (упк.100шт) IEK / UGN10-010-07-12
упакшт 409,48  RUB
Наконечник штыревой втулочный Е16-12 медный луженый, под опрессовку, втулоч.часть 12мм, хвостовик изолированный ПВХ [зеленый], внут.Ø 8,8мм, (упк.100шт) IEK / UGN10-016-08-12
упакшт 463,27  RUB
Наконечник штыревой втулочный Е25-16 медный луженый, под опрессовку, втулоч.часть 16мм, хвостовик изолированный ПВХ [зеленый], внут.Ø 10,9мм, (упк.100шт) IEK / UGN10-025-11-16
упакшт 594,66  RUB
Наконечник штыревой втулочный Е35-16 медный луженый, под опрессовку, втулоч.часть 16мм, хвостовик изолированный ПВХ [коричневый], внут.Ø 12,3мм, (упк.100шт) IEK / UGN10-035-16-16
упакшт 898,04  RUB
Наконечник штыревой втулочный Е50-20 медный луженый, под опрессовку, втулоч.часть 20мм, хвостовик изолированный ПВХ [малахит], внут.Ø 14,7мм, (упк.100шт) IEK / UGN10-050-15-20
упакшт 1399,85  RUB

Наконечник штыревой втулочный изолированный НШвИ 1,5-12 (50шт.) EKF PROxima

Технические характеристики Наконечника штыревого втулочного изолированного НШвИ 1.5-12 (уп.50шт) EKF nhvi-1.5-12

Форма контактной площадки - Форма штифта.
Угол соединения - Прямое.
Изолированный - Да.
Материал - Медь.
Поверхность - Лужёная оловом

  • Материал изоляции?

    ПВХ - поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения. ) ПНД - полиэтилен (самый стойкий к воздействию внешних факторов материал, но есть минус: высокая пожарная опасность.) БПК - безгалогенная полимерная композиция (один из новейших нетоксичных материалов не содержащих хлор, но есть минус: высокая по сравнению с ПВХ выделение тепла при горении.)

    Полипропилен (PP)
  • Конструкция жилы Многопроволочная
  • Материал Медь
  • Цвет Черный
  • Способ монтажа Опрессовка
  • Ширина 0.0385 м.
  • Код товара EKF#nhvi1. 512
  • Высота 0.027 м.
  • Глубина 0.0815 м.
  • Защитное покрытие поверхности Лужёный (-ая)
  • Конструктивное исполнение Стандартный (-ая)
  • Номин. поперечное сечение 2 мм²
  • Изоляционный материал Полипропилен
  • Напряжение 690 В
  • Вес 0.0087 кг.
  • Материал проводника Медь луженая
  • Тип конструкции Стандартная
  • Длина втулки/гильзы 12 мм
  • Диапазон рабочих температур от -40 до +80
  • Исполнение Прямое
  • Сфера применения Оконцевание многожильных медных проводов
  • Тип изделия Наконечник втулочный
  • Материал изделия Медь луженая/полипропилен
  • Сечение жилы 1. 5 мм2
  • Дополнительная информация Покрытие коннектора: электролитическое лужение
  • Тип серии НШвИ
  • Диаметр внешний 2 мм
  • Номинальное поперечное сечение 1.5 кв.мм
  • Диаметр внутренний 1.7 мм

Сертификаты товара

  • Сертификат соответствия

Наконечники втулочный НШВИ для опрессовки проводов

Автор Alexey На чтение 5 мин. Просмотров 215 Опубликовано Обновлено

Очень часто в собственноручно смонтированных любителями электрощитах можно наблюдать такую картину – многожильные гибкие провода подключаются к модульным автоматам без покрытия припоем или опрессовки гильзами, хотя в ПУЭ и других нормативных документах это категорически запрещено.

Данный запрет не является бюрократической формальностью – если ослабить зажим и вынуть провод, то внимательно присмотревшись, можно не досчитаться нескольких жилок, а многие из оставшихся проводков будут иметь механические повреждения и отвалятся, если их попробовать отогнуть.

Отрезанные проволоки уменьшают общее поперечное сечение провода, а пережатые и деформированные жилки хуже проводят электрический ток, место контакта будет нагреваться и искрить, что неминуемо приведёт к выходу из строя соединения при больших нагрузках.

Для надёжного подключения многожильных гибких проводов применяют различные наконечники и гильзы, чтобы прижимные устройства могли надёжно зажимать ворох тонких жилок, не повреждая их.

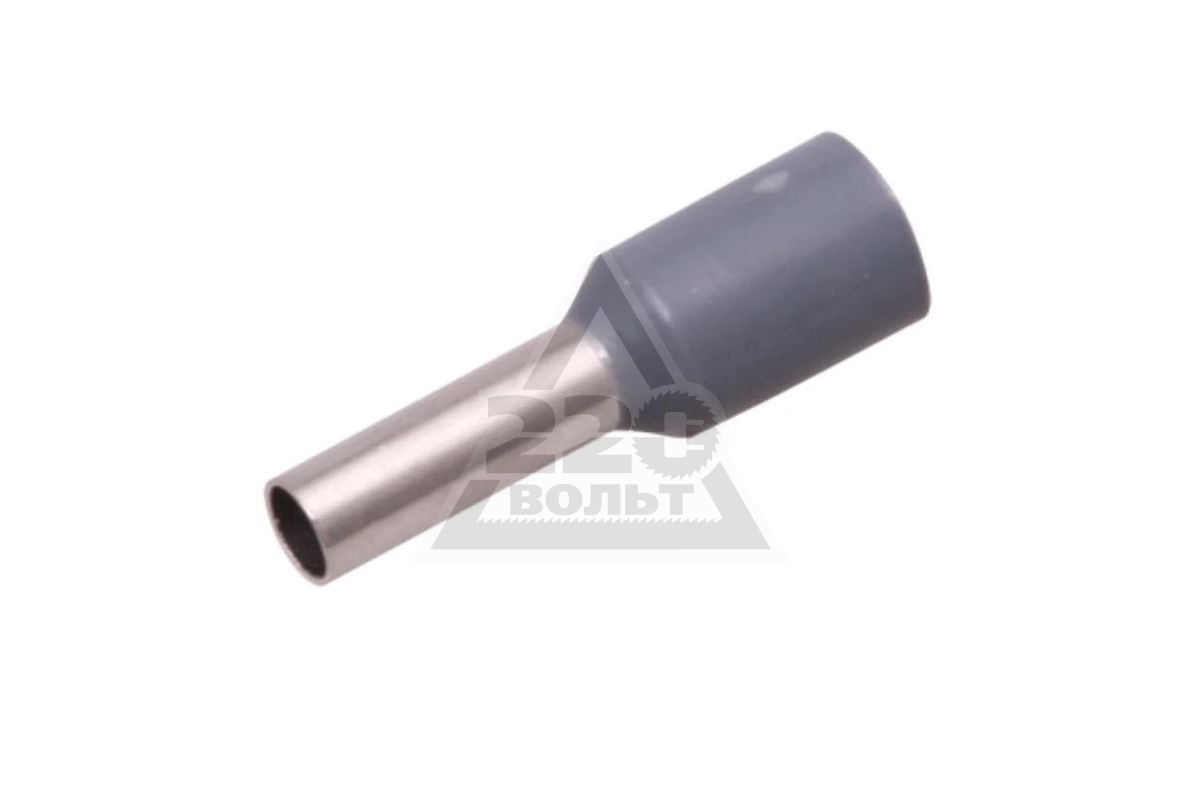

Наконечник для гибкого многожильного провода

В случаях, когда требуется защитить концовку подключаемого многожильного провода от механических разрушений при сжатии в зажимном механизме, применяют гильзы НШВИ. Аббревиатура названия данного электротехнического изделия расшифровывается как наконечник штыревой втулочный изолированный.

Пояснения требует лишь последнее слово – изолированной является тыльная часть наконечника в виде манжеты, которая имеет больший диаметр, чем сама втулка, и одевается поверх изоляции провода, тем самым обеспечивая максимальную электротехническую безопасность соединения, в котором металлическая контактирующая часть НШВИ полностью скрывается в соединительном гнезде зажима.

Металлическая часть наконечника сзади которой одевается манжета

Толщина стенок втулки обеспечивает необходимую прочность к истиранию при повороте зажимного болта, также как и обеспечено необходимое упругое сопротивление при перекусывающем воздействии зубчатых поверхностей прижимных пластин зажимного механизма.

Таким образом, тонкие жилки не подвержены разрушению при механическом сжатии в зажиме и электрическое соединение является надёжным и долговечным. Втулка наконечника изготавливается из электротехнической меди, покрытой защитным лужением, а изолирующая манжета из ПХВ пластика.

Надёжно изолированные проводники

Следует заметить, что если на провод одет втулочный наконечник, то подключение данного проводника с защищённым окончанием может производиться множество раз, в отличие от незащищённого проводника, в котором пережатые жилы обламываются при малейшем прикосновении.

провод после подключения автомата или клеммы

Помимо защиты металла проводника, наконечники НШВИ улучшают культуру электромонтажа при их использовании, и могут уберечь от короткого замыкания или от поражения.

Например, очень часто при подключении проводов приходится вставлять их в гнездо на ощупь, без визуального контроля, при этом несколько жилок, уткнувшись в край монтажного отверстия, могут изогнуться и уйти в сторону.

Если такое же произойдёт с несколькими жилами соседнего провода, то они пересекутся, что вызовет короткое замыкание при включении напряжения. Распластанные на поверхности корпуса жилки являются малозаметными, и могут стать причиной поражения при манипуляциях с подключённым устройством.

Инструмент для опрессовки наконечников

Поскольку наконечник штыревой крепится к кабелю при помощи опрессовки, то такое соединение является неразборным, поэтому, если требуется подключить данный защищенный провод иным способом, то гильзу отрезают и зачищают изоляцию для дальнейшего использования кабеля.

Опрессовку производят при помощи специальных обжимных клещей, которые имеют набор зажимов под различные диаметры гильз.

Очень часто данные клещи являются универсальными, с их помощью можно снимать изоляцию и делать опрессовку наконечников других типов.

Универсальные клещи

Некоторые типы клещей обустроены таким образом, чтобы обеспечивать мощное прижимное усилие при помощи нескольких шарниров, также может присутствовать регулировка усилия обжима.

Кроме этого, некоторые обжимные клещи оборудованы специальным храповым механизмом, блокирующим разжимание до полного обжатия наконечника.

Подготовка опрессовки

Вначале снимают изоляцию с провода на длину, равной высоте металлической втулки наконечника. Подбирают НШВИ таким образом, чтобы многопроволочная жила не слишком туго входила в трубку, иначе несколько проволок изогнутся и не попадут вовнутрь, поэтому, чтобы такого не происходило, жилы провода следует немного скрутить, чтобы они не были растопыренными.

Медная втулка и изоляционная манжета развальцованы таким образом, чтобы направлять жилу при вставке вовнутрь металлической трубки.

Очень часто на клещах, напротив каждого обжима имеется цветная маркировка, предназначенная для цветовой идентификации диаметра обжимаемой втулки, который в свою очередь зависит от поперечного сечения вставляемых проводов. Поэтому на клещах, как правило, указывают именно поперечное сечение обжимаемых многожильных проводников.

Производители наконечников стараются следовать данному цветовому стандарту, поэтому работать с большим количеством однотипных подключений становится легче.

Опрессовка втулок

В обжимные клещи наконечник под опрессовку вставляют, придерживая провод, контролируя, чтобы он не вывалился из втулки.


Убедившись, что наконечник вставлен в правильный зажим клещей, сжимают рукоятки до момента срабатывания храпового механизма. Если в процессе опрессовки была замечена ошибка, или провод вывалился из втулки, то храповик можно разблокировать.

При применении инструмента, в котором данный храповой механизм отсутствует, опрессовку делают, контролируя надёжность фиксации провода внутри наконечника.

Некоторые клещи имеют двухконтурный обжим, то есть, зажимается как сам наконечник, так и изолирующая манжета прессовочными поверхностями чуть большего размера. В этом случае, нужно следить, чтобы наконечник был установлен соответственно профилю двухконтурного обжима.

Обжим двух проводов в одной втулке

Часто при подключении на одну фазу модульных автоматов между ними делают перемычки. Для того чтобы не вставлять в одно гнездо раздельно два опрессованных провода, применяют наконечник штыревой двойной, который обозначается НШВИ-2.


В данном случае два провода вставляются в одну втулку НШВИ-2. Манжета данного наконечника имеет приплюснутую форму, специально для этих целей.

Обжим втулки НШВИ-2 производится аналогичным образом, как и для одинарного наконечника.


Если под рукой нет двойного НШВИ, то можно использовать обычный наконечник, подобрав нужный диаметр, чтобы уместились жилы проводов.

Основы подключения

Connector - learn.sparkfun.com

Добавлено в избранное Любимый 46

Разъемы питания

Хотя многие разъемы передают питание в дополнение к данным, некоторые разъемы используются специально для подключения питания к устройствам. Они сильно различаются в зависимости от области применения и размера, но здесь мы сосредоточимся только на некоторых из наиболее распространенных.

Бочковые соединители

Разъемы типа

Barrel обычно используются в недорогой бытовой электронике, которую можно подключить к электросети через громоздкие настенные адаптеры переменного тока.Настенные адаптеры широко доступны, с различными номинальными мощностями и напряжениями, что делает цилиндрические соединители обычным средством подключения питания к небольшим проектам.

Гнездовой цилиндрический соединитель или «джек» можно приобрести в нескольких вариантах: монтаж на печатной плате (поверхностный монтаж или сквозное отверстие), монтаж на кабеле или монтаж на панели. Некоторые из этих разъемов будут иметь дополнительный контакт, который позволяет приложению определять, подключен ли источник питания к цилиндрическому разъему или нет, что позволяет устройству обходить батареи и продлевать срок их службы при работе от внешнего источника питания.

Женский цилиндрический соединитель. Если вилка не вставлена, штифт «обнаружения вставки» будет закорочен на штифт «муфты».

Штыревой цилиндрический соединитель, или «вилка», обычно встречается только в разновидностях концевой заделки проводов, хотя существует несколько способов прикрепления вилки к концу провода. Также можно приобрести штекеры, которые заранее прикреплены к кабелю.

Штекерная штекерная штекерная вилка, для подключения к любому источнику питания. Обратите внимание, что соединение муфты предназначено для обжима провода для дополнительной разгрузки от натяжения. Внимание! Существуют разные мнения относительно пола гнезда и штекера для этих коаксиальных разъемов малой мощности. В зависимости от того, где у вас есть эти разъемы, разъем можно назвать «штекерным» цилиндрическим разъемом из-за штифта в центре и наоборот для разъема. Обязательно ознакомьтесь с изображением продукта и спецификациями, чтобы найти то, что вы ищете! Разъемы типа

Barrel обеспечивают только два соединения, часто называемых «штифтом» или «наконечником» и «гильзой». При заказе есть три отличительных характеристики цилиндрического соединения: внутренний диаметр (диаметр штифта внутри гнезда), внешний диаметр (диаметр гильзы на внешней стороне вилки) и полярность (соответствует ли напряжение втулки. выше или ниже напряжения на наконечнике).

Диаметр гильзы обычно составляет 5,5 мм или 3,5 мм.

Диаметр пальца зависит от диаметра втулки; втулка 5,5 мм будет иметь штифт 2,5 мм или 2,1 мм. К сожалению, это означает, что штекер, предназначенный для вывода 2,5 мм, подойдет к разъему 2,1 мм, но соединение будет в лучшем случае прерывистым. Штекеры 3,5 мм обычно подключаются к разъему со штекером 1,3 мм.

Полярность - это последний аспект, который необходимо учитывать; Чаще всего втулка будет считаться 0 В, а на наконечнике будет положительное напряжение относительно гильзы.У многих устройств есть небольшая диаграмма, показывающая полярность, ожидаемую устройством; Соблюдайте это с осторожностью, так как неподходящий источник питания может повредить устройство.

Заглушки обоих размеров втулки обычно имеют длину 9,5 мм, но существуют и более длинные, и более короткие. Во всех продуктах SparkFun используются отрицательная гильза 5,5 мм и положительный штифт 2,1 мм; мы рекомендуем по возможности придерживаться этого стандарта, так как это наиболее распространенный ароматизатор, встречающийся в дикой природе.

Общие схемы полярности для адаптеров переменного тока с цилиндрическими вилками.Положительная полярность (наконечник положительный, гильза 0 В) является наиболее распространенной. Диаграмма любезно предоставлена ​​пользователем Википедии Три четверти десять.

Разъемы "Molex"

Большинство компьютерных жестких дисков, оптических приводов и других внутренних периферийных устройств получают питание через так называемый разъем «Molex». Чтобы быть более точным, это разъем Molex серии 8981 - на самом деле Molex - это название компании, которая первоначально разработала этот разъем еще в 1950-х годах, - но его обычное использование несколько опровергло этот факт.

Разъемы Molex

рассчитаны на большой ток: до 11 А на контакт. Для проектов, где может потребоваться много энергии - например, станок с ЧПУ или 3D-принтер - очень распространенным методом питания проекта является использование источника питания настольного ПК и подключение различных системных схем через разъемы Molex.

Разъем Molex - это тот, в котором терминология «папа / мама» немного странная. Гнездовой соединитель обычно находится на конце кабеля, и он скользит внутри пластиковой оболочки, которая окружает штыри на штыревом соединителе.Обычно разъемы запрессовываются и очень и очень тугие - они предназначены для подключения и отключения только несколько раз и, как таковые, являются плохим выбором для систем, в которых соединения будут часто меняться.

Мужской разъем Molex. Пол контактов внутри разъема - это то, что означает пол разъема в целом. Гнездовой разъем Molex на проектный блок питания.

Разъем IEC

Как и в случае соединителя Molex, в данном случае обобщенное имя компонента стало синонимом отдельного конкретного элемента.Разъем IEC обычно относится к входу блока питания, который обычно встречается в блоках питания настольных ПК. Строго говоря, это разъемы IEC 60320-1 C13 (розетка) и C14 (вилка).

C14 Вход питания IEC, вилка, для проектного источника питания постоянного тока. Обратите внимание, что, как и в случае разъема Molex, пол разъема определяется контактами внутри кожуха. Гнездовой разъем питания IEC C13 на довольно стандартном кабеле питания переменного тока. Кабели с этим концом можно найти по всему миру, обычно с доминирующим локальным разъемом переменного тока на другом конце. Разъемы

IEC используются почти исключительно для подачи питания переменного тока. Хорошая вещь в использовании одного в проекте заключается в том, что кабели IEC-to-wall очень распространены. и доступны с локализованными розетками для большинства международных местоположений!

Разъем JST

В SparkFun мы часто ссылаемся на «разъемы JST 2,0 мм». Это еще одно обобщение конкретного продукта. JST - японская компания, которая производит высококачественные разъемы, и наш предпочтительный 2,0-миллиметровый разъем JST - это двухпозиционный поляризованный разъем серии PH.

Все одноэлементные литий-полимерные ионные батареи SparkFun стандартно поставляются с этим типом разъема JST, и многие из наших плат включают этот разъем (или место для него) в качестве входа источника питания. Его преимущество в том, что он компактный, прочный и сложный для обратного подключения. Еще одна особенность, которая может быть преимуществом или недостатком, в зависимости от того, как вы на нее смотрите, заключается в том, что разъем JST сложно отсоединить (хотя аккуратно примененный диагональный резак может быть полезен!) После его соединения.Хотя это снижает вероятность выхода из строя во время использования, это также означает, что отключение аккумулятора для зарядки может повредить разъем аккумулятора.

2-контактный штекерный разъем JST на USB-плате LilyPad Arduino. Опять же, как и в случае с Molex, контакты внутри кожуха определяют пол разъема. Штекерные и розеточные 2-контактные разъемы JST.

Есть разъемы серии PH с более чем двумя позициями; SparkFun даже продает их. Однако чаще всего мы используем двухпозиционное подключение батареи.


← Предыдущая страница
Аудиоразъемы

Renfert Bi-V-Pin с пластиковой втулкой

Узкий модельный штифт с двумя установочными штифтами идеально подходит для установки в ограниченном пространстве. Пластиковый рукав.
V-образный профиль, подходящий для использования с близко стоящими матрицами, такими как нижние передние зубы. Для каждой матрицы требуется только одно сверление. Коническая форма легко принимает окончательное положение. Гильза с открытым концом предотвращает засорение и упрощает очистку.Воспроизводимое позиционирование без регулировки прикуса по вертикали. Маленькая база благодаря уменьшенной длине штифта: 12,5 мм. Никелированные штифт и втулка - без окисления. Точная посадка с небольшим трением между штифтом и втулкой. Пластиковая втулка: больше не будет деформации сложных колпачков мостовидного протеза из-за внезапной беспорядочной потери шплинтов благодаря функции Easy Glide. Снимайте без напряжения плавным, равномерным трением скольжения по специальной направляющей шине. Короткое расстояние трения в 1 мм (конечное положение) позволяет безопасно и просто снимать даже самый сложный каркас мостовидного протеза, например, с расходящимися матрицами.Зазор для снятия натяжения компенсирует любой возможный допуск штифта и обеспечивает плавное и равномерное трение со всеми штифтами. Точность посадки и надежная фиксация даже после многократного вставления и втягивания, поскольку направляющая шина поддается металлическому штифту, что исключает истирание. Следы фиксации на внешней поверхности пластиковой втулки надежно фиксируют их в основании модели. Мембрана в области нижнего выхода рукава предотвращает попадание штукатурки во время формирования основы. Изготовленные на заказ пластиковые рукава устойчивы к воздействию влаги и тепла (очистка паром).

Политика возврата

Все возвращаемые товары должны получить разрешение на возврат в течение 30 дней с даты доставки. Любой возврат, сделанный после 30 дней, будет иметь право на обмен только, если иное не одобрено. Все возвраты должны быть в оригинальной коробке или упаковке, нераспечатанными, неповрежденными и неизмененными на момент возврата.

Все возвраты подлежат 15% комиссии за возврат, если заказ не был обработан в результате нашей ошибки (например,грамм. неправильный или дефектный товар отправлен). Чтобы запросить дополнительную информацию или инициировать возврат, свяжитесь с нами по адресу [email protected] или 425-255-4100.

Доставка

В настоящее время мы не осуществляем международную доставку. Для получения более подробной информации свяжитесь с нами.

Как: вставить рукав

Вставка рукавов может быть сложной задачей в процессе изготовления одежды, поэтому я хотел запустить блог и учебное пособие на YouTube (Как вставить рукав), в котором объясняется метод, который я использую. Надеюсь, вы найдете это полезным и узнаете несколько советов и приемов, которые помогут вам улучшить свое шитье.

Мы собираемся работать с цельным рукавом (это означает, что у рукава есть 1 шов для пришивания, как правило, в области подмышек), однако, если вы работаете с двухкомпонентным рукавом, вы все равно можете следовать руководству. Помните, что вам нужно будет сшить 2 шва для создания рукава, и вам, возможно, придется сшить их до завершения стежка ослабления / сборки вокруг верхней части колпачка рукава.

Начните с вырезания 2 рукавов из ткани по вашему выбору. Обозначьте детали выкройки на своей ткани, используйте копировальную бумагу / портновские кнопки / мел или съемную ручку.В качестве альтернативы вы можете закрепить в пазах, убедитесь, что вы не врезаетесь слишком далеко в припуск на шов.

Что означают насечки?
У вас должна быть выемка или отметка в верхней части колпачка рукава (в центре или рядом с центром), эта отметка совпадает с плечевым швом (отметка плеча) на одежде.

Также может быть одинарная выемка на одной стороне ската рукава и двойная выемка на противоположной стороне.

Одинарная выемка = передняя часть рукава.
Двойная выемка = задняя часть рукава.

Если у вас есть оверлок или сержант, я рекомендую вам обработать необработанные края основного шва рукава (обе стороны подмышечного шва) перед сшиванием шва вместе. Я также обработал кромку кромки, но это будет зависеть от техники подгибки, с которой вы планируете работать. Если вы собираетесь использовать обметочную строчку / зигзагообразную строчку на швейной машине или ножницы для обработки краев ткани, я рекомендую вам завершить это после прошивания шва / швов рукава.

Для начала вам нужно будет выполнить ослабляющую / собирающую строчку вокруг верхней части заглушки рукава.Большинство рукавов будет больше, чем пройма, поэтому вам нужно облегчить рукав, чтобы он соответствовал размеру проймы. На большинстве выкроек для шитья будет по два маленьких кружка с каждой стороны верхней части крышки рукава, и выкройка попросит вас выполнить ослабляющую / собирающую строчку между этими двумя отметками. Я лично считаю, что эти отметки слишком близко друг к другу, особенно если рукав очень удобен, из-за чего крышка рукава выглядит собранной (хотя это не дизайн)!

Вместо этого я завершаю плавную / собирающую строчку между одинарными и двойными надрезами.Выполните 2 или 3 ряда строчки, чтобы получилась ровная сборка, длина стежка 4 мм с припуском на шов. Если припуск на шов составляет 5/8 ″ (1,5 см), завершите первый ряд на 1/2 ″ (1,2 см) от необработанного края ткани. Завершите еще один ряд между первым рядом строчки и краем ткани. Выполните на швейной машине большой стежок 4 мм или больше, оставьте длинные концы нити в начале и в конце (чтобы натянуть их позже) и НЕ выполняйте обратные стежки.

Вы также можете выполнить ручную строчку, если хотите.Вам нужно будет надежно завязать его в начале и оставить хвост на одном конце. В зависимости от вашей ткани и навыков ручного шитья вам может показаться, что это проще или сложнее, чем работать на швейной машине. Некоторым из моих клиентов сложно создать равномерную сборку или впитать большое количество ткани с помощью облегчения ручного шитья, трудно создать такое же натяжение, как на швейной машине.

Лично я предпочитаю выполнять ослабляющую / собирающую строчку, пока рукав плоский (швы не прошиты), но вы можете сделать это после того, как шов рукава будет сшит.Для некоторых рукавов, таких как двухкомпонентный, вам, возможно, придется сшить швы рукавов до завершения ослабляющей строчки, так как ослабляющая строчка будет проходить по прошитым швам.

Сшейте шов рукава вместе, совмещая выемки и начало и конец шва. Работайте от подола к подмышке, это переносит любые несоответствия к краю подмышек, что можно исправить при пришивании рукава к телу.

Прострочите, используя стандартную длину стежка 2,5 мм (не забудьте вернуть швейную машину после использования 4 мм для ослабления / сборки).Прострочите в начале и в конце шва. Если вы используете оверлочную / зигзагообразную строчку или ножницы, я бы сейчас закончил необработанные края ткани.

Разожмите шов на рулоне рукава.

Завершите кромку в соответствии с требованиями ткани и выкройки. Это проще сделать на этом этапе, прежде чем прикреплять рукав к одежде.

Убедитесь, что ваша одежда готова к прикреплению рукава. Пройма должна быть полным кругом, поэтому вам нужно будет прострочить необходимые швы; к ним относятся плечевой шов, подмышечный / боковой шов и, возможно, шов принцессы или другие дизайнерские линии.

Начните со сбора / ослабления рукава. Лично я предпочитаю собрать / ослабить рукав перед тем, как прикрепить его к одежде, мне легче работать. Начните с натягивания ниток, вам нужно будет натянуть две нити (не имеет значения, с лицевой стороны они или с изнаночной стороны ткани), но вы должны натянуть две нити с одной стороны. Отодвиньте ткань от кончиков ниток вдоль стежков. Выполните небольшое количество с обеих сторон (если у вас есть хвосты с обеих сторон).

Если вы работаете со скользкой тканью и обнаруживаете, что нити свободно проходят через ткань, или вы беспокоитесь, что можете удалить нити с противоположной стороны, зафиксируйте нити булавкой. Вставьте булавку в ткань (направьте на необработанный край ткани), возьмите две нити и оберните их вокруг булавки в виде восьмерки. Почему бы не посмотреть это в руководстве YouTube: Как вставить рукав.

Когда вы будете довольны тем, что собрали рукав достаточно (это будет зависеть от рисунка, с которым вы работаете), пальцами перемещайте сборку / ослабление вокруг заглушки рукава.Удостоверьтесь, что сборка / разгрузка ровная по периметру колпачка рукава.

В чем разница между сбором и ослаблением?
Сборка = заметна, например присборенная юбка.
Ослабление = Я называю ослабление мини-сборкой, сборка происходит, но ее не видно, когда вы вшили ее в одежду. Большинство рукавов будут использовать этот метод.

Когда рукав будет готов, поверните одежду и рукав ПРАВИЛЬНОЙ стороной наружу. У меня всегда есть одежда и рукав передо мной, чтобы я мог проверить, вставляю ли рукав в правильную пройму (мы все это сделали)! Помните, что одинарная выемка предназначена для ПЕРЕДНЕЙ части рукава, а двойная выемка - для задней части рукава; эти выемки должны совпадать с выемками / отметками на одежде.

Приложите рукав к одежде, ПРАВЫЕ стороны ткани вместе и начните с совмещения швов подмышек. В этом примере у меня есть шов подмышек на одежде и рукаве, но у вас может быть выкройка без бокового шва либо на рукаве (например, рукава из двух частей), либо на одежде. В этом случае вам нужно совместить отметки вместе, они обычно отображаются в виде квадратов или больших кругов.

Удерживая совпадающие швы вместе, положите руку внутрь одежды так, чтобы пройма была обращена к вам.Ознакомьтесь с соответствующим руководством на YouTube (Как: вставить рукав), чтобы узнать, как это сделать!

Начните с закрепления подмышек, это стабильная часть шва, потому что там нет ослабления / сборки. Работайте по обе стороны от шва подмышек, пока не дойдете до облегающих стежков на рукаве. Совместите края ткани проймы и рукава вместе, булавкой лицевой стороной вверх.

Затем совместите выемку в верхней части крышки рукава с плечевым швом (маркировка), булавка на месте.

Теперь пора поработать с ослаблением. Начните с того, что сделайте рукав и пройму одинакового размера. Как я упоминал ранее, я обычно заранее набираю слишком много ткани на рукаве, потому что на этом этапе легче выпустить ее, чем втянуть. Выпустите собирающие петли большим и указательным пальцами так, чтобы рукав был такого же размера, как и пройма. Убедитесь, что сбор распределен равномерно.

Затем возьмите середину рукава и середину проймы (вы можете закончить это на глаз, вам не нужно измерять) и совместите их вместе, непрерывно, пока одна сторона рукава не будет прикреплена булавками к одежде.Выполните еще раз для противоположной стороны.

Если вы работаете со скользкой или сложной тканью и / или с подходящими пледами и принтами, я бы рекомендовал вам приметать / закрепить рукав к одежде перед шитьем на машине. Работайте непрерывной строчкой длиной 1/4 дюйма (6 мм) и прострочите на линии строчки или рядом с ней.

Чтобы швы были идеально подогнаны друг к другу, я рекомендую использовать булавки Clover Fork Pins. Вы можете расположить эти булавки на любом шве, где хотите, чтобы была спичка.В моем примере мне нужно совместить подмышечный шов одежды с подмышечным швом рукава. Сначала совместите швы вручную. Вставьте булавку клеверной вилки в ткань, поместив заостренный край булавки по направлению к необработанному краю ткани и ножкам по обе стороны от шва, который вы пытаетесь совместить. Булавка должна находиться ВЕРХНИЙ части ткани, чтобы изогнутая часть булавки находилась сверху, когда вы пришиваете ее.

Здесь следует отметить одну вещь: если у вашей одежды есть швы принцессы и двухкомпонентный рукав, швы не обязательно будут совпадать.Это будет зависеть от шаблона и того, как он был разработан, но НЕ заставляйте совпадение. Работайте с той же техникой, что и выше, если они разработаны таким образом, они будут легко соответствовать.

На швейной машине вам может потребоваться снять переднюю часть машины, чтобы освободить место для рукава (это зависит от марки / модели вашей машины). Начните шить с подмышек (за швом подмышек) так, чтобы вы прострочили всю подмышку перед тем, как прострочить поверх шапки рукава. Работайте с припуском на шов по выкройке (стандарт 5/8 ″ (1.5 см)) и используйте длину стежка 2,5 мм. Прострочите в начале и в конце шва.

В идеале сшивайте рукав с лицевой стороны изделия. Это связано с тем, что рукав обычно больше, чем пройма, и гребенки на швейной машине будут перемещать нижнюю сторону немного быстрее, чем верхнюю сторону, помогая переместить рукав быстрее, чем тело облегчит его в одежде. Это когда нельзя использовать шагающую ногу, так как это запретит эту технику.

Пропустите ткань через швейную машину и обеими руками постоянно проверяйте наличие складок и складок.Если вы обнаружите, что залили складку или складку, возможно, вы сможете исправить это ногтями. Если он не выходит, оторвите область вокруг складки или складки и прошейте заново, прострочите назад в начале и в конце, чтобы закрепить.

Обрезать нитки и обработать шов любым способом; оверлочная строчка / строчка или строчка «зигзаг» на швейной машине.

По общему правилу припуски на швы должны располагаться вместе и сдвигаться к рукаву. Не беспокойтесь о припусках на швы, они должны сидеть в естественном положении.Если у вас возникли проблемы, вы можете слегка прижать припуски на швы к рукаву, но будьте осторожны, чтобы не сплющить колпачок рукава.

Почему бы не посмотреть учебник YouTube, чтобы узнать, как я вставляю рукава: Как вставить рукав.

Замена штифта и гильзы ремешка для часов (один центральный гильза)

Если металлический ремешок для часов сломан или нуждается в регулировке и настроен с помощью этих разъемов штифта и гильзы, это руководство покажет вам, как легко удалить звенья и обеспечить идеально подходит.Используйте это руководство для удаления звеньев, которые удерживаются на месте штифтом и фрикционным штифтом втулочного типа.

Как узнать, используются ли в ремешке для часов булавки и штифты втулки для удержания звеньев вместе? Посмотрите на концы штифтов (на боковой стороне ремешка часов), они обычно гладкие с обоих концов и похожи на шплинты (не путайте, штифт и штифт втулки НЕ конические, поэтому оба конца имеют одинаковый диаметр) .

Возможно, вам понадобится лупа, чтобы заглянуть внутрь ремешка, если трубка не выпадает из ремешка.

Необходимые инструменты:

Шаг 1

Когда вам нужно отрегулировать длину ремешка для часов, удалив ссылки, это помогает точно узнать, сколько ссылок нужно удалить. Чтобы узнать, как определить Как определить, сколько ссылок нужно удалить с вашего ремешка для часов, ознакомьтесь с этой статьей.

После того, как вы узнаете, сколько ссылок вам нужно удалить с браслета, вам нужно решить, сколько ссылок вы удаляете с каждой стороны браслета.Каждый раз, когда вы удаляете более одного звена, вы должны разделить удаляемую сумму между обеими сторонами застежки, чтобы застежка оставалась по центру вашего запястья.

Шаг 2

Выберите сторону, с которой вы хотите начать, и установите ремешок в держатель ремешка для часов, чтобы он оставался устойчивым. Если на внутренней стороне ремешка часов есть стрелки, убедитесь, что и вытолкните штифты в том же направлении, что и стрелки.

Не стесняйтесь открывать ремешок часов, если вам нужно больше места для работы - вы можете удалить штифт «пружинный стержень», который удерживает застежку на конце ремешка, и откройте ремешок. чтобы он поместился в держатель ремешка для часов.Удаление штифта может упростить работу со звеньями ремешка часов и правильно установить ремешок в держатель.

Убедитесь, что отверстие звена, которое вы хотите удалить, расположено над отверстием в держателе ленты.

Шаг 3

ПРИМЕЧАНИЕ: Вам понадобится немного силы, чтобы удалить этот штифт, поэтому начните осторожно штифт начинает двигаться - чрезмерное усилие может повредить ремешок часов.

Возьмите толкатели для пальцев и выберите толкатель наибольшего диаметра, который будет легко проходить через отверстие для пальца звена ленты. Отцентрируйте кончик толкателя штифта над штифтом звена на ремешке часов. Удерживая толкатель в устойчивом положении, возьмите маленький молоток с шаровой головкой и начните постукивать по концу толкателя плоской головкой. Старайтесь держать толкатель штифта как можно вертикальнее, чтобы не сломать или не погнуть инструмент.

Шаг 4

Если вы не можете протолкнуть толкатель штифта дальше в ремешок, отложите толкатель в сторону и снимите ремешок для часов с держателя.На этом этапе вам нужно будет взять кусачки ювелира и удалить булавку. Крепко удерживая браслет в руке, возьмитесь за частично снятую булавку ювелирными плоскогубцами, чтобы вытащить ее. Отложите булавку в лоток для деталей. Ремешок должен раскрываться на две части. Будьте осторожны, так как маленький рукав может выпасть, когда вы будете разбирать ремешок часов.

Шаг 5

Если центральная втулка не выпала; установите ремешок часов обратно в держатель так, чтобы была доступна центральная часть с гильзой внутри звена.Снова используя толкатель для штифта, поместите наконечник внутри отверстия звена напротив серебряного кольца втулки штифта. Вытолкните фрикционную втулку из отверстия ударным молотком. Опять же, будьте осторожны, чтобы не приложить слишком много усилий и не повредить ремешок часов.

Step 6

Подсчитайте количество звеньев, которые нужно удалить с этой стороны ремешка часов. Поместите ремешок для часов в держатель для часов и совместите отверстие в последнем звене, которое нужно удалить, с отверстием в держателе.

Шаг 7

Снова возьмите толкатель штифта и вытолкните штифт в этом звене плоской головкой молотка.Если вы больше не можете опустить толкатель вниз, отложите его в сторону и снимите ленту с держателя. С помощью ювелирных плоскогубцев извлеките булавку из браслета и отложите ее в лоток для деталей.

Шаг 8

Если вы только укорачиваете ремешок для часов, переходите к шагу 9

Если вы заменяете или у вас повреждены штифты или гильзы, возьмите один из штифтов, снятых с ремешка часов, и измерьте его ширину. с вашим цифровым датчиком. Проверьте обе стороны шпильки на точность - если есть существенная разница, на самом деле у вас может быть шплинт (конический), и вам необходимо следовать этим инструкциям по удалению шплинта.

Когда вы определите ширину штифта, вы сможете найти сменные штифты нужного размера и сменные гильзы для ленты.

Шаг 9

Подготовив сменные штифты и втулки, поместите втулку в центральное звено, удерживая палец снизу, чтобы она не провалилась насквозь. Затем соберите ленту так, чтобы совместить отверстия, возьмите один из штифтов из лотка с деталями и вставьте его в сторону звена через ленту и втулку, чтобы он удерживал ленту на месте.Удерживая штифт в звеньях, вставьте ремешок для часов в держатель ремешка. На этот раз не забудьте совместить отверстие в перемычке с твердой частью держателя часов, чтобы штифт оставался на месте. Убедитесь, что все отверстия выровнены, чтобы штифт прошел и надежно закрепился.

Затем возьмите ударный молоток с плоской головкой и начните осторожно постукивать по концу штифта, пока он не войдет заподлицо в соединение и даже с направленным вниз внешним краем ремешка для часов.

Step 10

Если вы используете новые булавки, их нужно будет обрезать, чтобы они соответствовали ремешку ваших часов. Как только нижняя часть штифта окажется заподлицо с внешним краем ремешка часов, возьмите резак, поднесите его как можно ближе к выступающей стороне и отрежьте штифт. Штифты изготовлены из нержавеющей стали, поэтому вам понадобится резак с хорошей прочностью.

После того, как вы отрежете конец, вам нужно будет сгладить шероховатый край булавки, слегка выдавив ее назад, а затем с помощью ювелирного напильника сгладить булавки, чтобы они не поцарапали вас и не повредили. зацепился за что угодно.Если вы попытаетесь подпилить конец, когда штифт вставлен в ремешок для часов, вы можете повредить ремешок для часов.

Если у вас есть старый штифт или вы знаете нужный размер, вы можете отрезать штифт перед его установкой в ​​ремешок. Поместите булавку в тиски или держатель и отрежьте до нужного размера. Если вы режете штифт за пределами ленты, вы также можете использовать другие инструменты, такие как ювелирная пила или вращающийся инструмент (дремель, гибкий вал и т. Д.). Как только у вас будет правильный размер булавки, подпилите конец до гладкой поверхности.

Шаг 11

Сложив ремешок на место и прежде чем убрать какие-либо звенья с другой стороны ремешка, снова наденьте часы и проверьте, как они подходят.Не стесняйтесь провести тест ссылок еще раз и посмотрите, нужно ли вам удалить то количество ссылок, которое вы выбрали ранее.

Step 12

После того, как вы проверили количество ссылок, которые необходимо удалить, снова снимите часы и поверните их, чтобы вы могли удалить следующие ссылки с другой стороны браслета. Повторите шаги с 3 по 10, чтобы удалить оставшиеся звенья и снова собрать ленту.

Замените штифт на застежке, чтобы снова собрать ремешок для часов, если вы разобрали ремешок.

Готово

Теперь, когда ремешок ваших часов сидит именно так, как вы хотите, вы можете носить его снова. Обязательно сохраните лишние ссылки и булавки, которые вы сняли с часов, на случай, если они вам снова понадобятся в будущем.

Нажмите здесь, чтобы купить детали для часов

Кольцо, наконечник и гильза | HomeRecording.com

Привет, Брэд, извините за задержку - стереоразъемы, как 1/4 дюйма, так и мини 1/8 дюйма, имеют на один контакт больше, чем моно - эти контакты, где они вставляются в ответное гнездо, называются Наконечник, Кольцо и Рукав.У моно-штекера есть только наконечник и гильза. (Гильза является основной, более длинной частью разъема - кольцо для стереоразъемов имеет дополнительный изолятор, отделяющий его и от наконечника, и от рукава разъема.

Наконечник - это заостренный конец разъема, поэтому это называется наконечником. Сразу за ним, если разъем стереофонический, находится кольцо - это всего около 1/4 дюйма длины разъема. Остальная часть разъема, которая вставляется в гнездо, называется рукавом. - Сзади - корпус разъема большего диаметра.

Так называемые стереофонические телефонные разъемы не обязательно ИСПОЛЬЗУЮТСЯ для стерео - это просто означает, что у них есть этот дополнительный контакт, всего 3 контакта вместо двух. Если вы используете эти разъемы для стереонаушников, наконечник и кольцо будут использоваться для левого и правого каналов, как я упоминал выше, а гильза будет использоваться в качестве заземления, общего для обоих каналов. Вот почему для стереонаушников требуется всего 3 провода - заземление может быть общим для обоих каналов, поэтому вам понадобится только одно заземление.

Термин TRS - это более короткий способ сказать «наконечник, кольцо, гильза» - это просто означает, что разъем имеет 3 контакта вместо двух. Эти разъемы могут быть подключены в ЛЮБОЙ комбинации, но стандарт звука устанавливается двумя способами в зависимости от того, как используется разъем.

При использовании в качестве стереопары, например, наушников, соединения (здесь трюк с памятью) кольцевое / правое, кончик / левое, и во ВСЕХ случаях гильза или корпус заземлены.

Точно такой же разъем также можно использовать для ОДНОГО канала системы, использующего СБАЛАНСИРОВАННЫЕ аудиоподключения - в этом случае наконечник подключен горячим, кольцо - это нижняя сторона, и снова корпус или втулка заземлены.Эти терминалы, если они используются в кабеле, который переключается с телефона на XLR, будут подключены, как показано на схемах в той заметке Rane, которую я связал.

Чтобы (наконец) ответить на ваш вопрос, если вы используете 2-проводные вилки, вам понадобятся 2-проводные разъемы. То же самое с 3-проводным. Вилка должна соответствовать разъему.

Из этого правила есть редкие исключения, но этот пост уже слишком длинный - спросите еще раз, если вы начнете возиться с разъемами на микшере ... Steve

Разъемы для печатных плат

: руководство для любителей | ОРЕЛ

Добро пожаловать, любители, в дикую саванну разъемов для печатных плат! У нас есть USB, RCA, цилиндрические разъемы и многое другое, которые бродят в дикой природе, предлагая способы передачи энергии, ввода данных в качестве ввода и отправки нового вывода.Хотя вы, возможно, видели, как многие из этих разъемов бродят в дикой природе в вашей собственной электронике, знаете ли вы их по имени и для чего они нужны? К концу этого сообщения в блоге вы это сделаете, но подождите, Крики, посмотрите, вот она! Наконец-то мы заметили загадочный разъем USB-C, какая красота. Посмотрим, что еще мы можем узнать сегодня в дикой природе!

The Lingo Down Under

Если вы планируете выслеживать и выискивать коннекторы в дикой природе, тогда вам нужно знать, как разговаривать и действовать как единое целое, чтобы вы могли гармонировать! Во-первых, каждый разъем бывает двух полов: штекер или гнездо .Эти штекерные и розеточные разъемы имеют так называемые определенные циклы сопряжения , что означает, что их можно подключать и отключать только определенное количество раз, пока они не сломаются! Например, разъемы USB рассчитаны на то, чтобы их можно было подключать тысячи раз, тогда как что-то вроде разъема питания Molex может подключаться только несколько раз, прежде чем перестанет работать.

USB-штекер (слева) и розетка (справа) в дикой природе, готовые к подключению. (Источник изображения)

Как соединяются эти штекеры и розетки? Через процесс под названием contact. На каждом соединителе есть набор металлических деталей, которые сжимаются и образуют соединение. Конечно, разъемы не могут просто соприкасаться с какими-либо разъемами. Каждый из них имеет свою уникальную полярность , что означает, что он может быть подключен только в одной ориентации с определенным типом разъема. Вы также можете услышать, что это называется разъемом с ключом .

Отличный пример полярности показан на изображении ниже. Вы заметите, что у этого разъема XLR есть выемка, которая позволяет его ориентировать только в одном направлении.Вы найдете эту выемку или другие подобные отметки почти на каждом разъеме в дикой природе.

Видите выемку на верхней части этого XLR-кабеля с гнездом? Он принимает соединение только в одной ориентации. (Источник изображения)

Вы не можете просто подойти к любому разъему в дикой природе и поймать его. У каждого разъема есть собственный способ защиты, который называется для снятия натяжения . Это помогает защитить все чувствительные металлические контактные детали внутри от поломки при ударах руками человека и других механических вибрациях.

Теперь предположим, что вам удалось поймать и убить один из тех опасных коннекторов в дикой природе. Что теперь? Вам захочется вернуться домой со своим призом и прикрепить его к своей стене с трофеями! В электронике, установка относится к тому, как соединитель прикрепляется к панели или печатной плате, которая может быть прикреплена через поверхностный монтаж (SMT) или через сквозное отверстие. Монтаж также определяет угол наклона разъема относительно крепления, которое может быть прямым или прямым.

Разъемы

Roaming the Wild

Вы найдете повсюду соединители, которые используются для соединения частей схем на печатных платах и ​​других устройствах.Каждый разъем имеет свой собственный набор уникальных характеристик, включая различные физические размеры, формы, устойчивость к вибрации и многое другое. Но это не все; вы также можете сгруппировать соединители в несколько отдельных семейств, что позволит легко отслеживать их в голове. К ним относятся:

  • Клеммные колодки. Это семейство разъемов появилось, когда инженерам понадобился простой способ соединения электрических проводов без физического соединения механических частей.Вы обнаружите, что клеммные колодки используются на некоторых печатных платах, где часть клеммной колодки прикреплена к плате, а другая часть, содержащая провода, может быть удалена по желанию для упрощения процесса замены.

  • Посты. Это семейство разъемов похоже на клеммные колодки в том, что позволяет подключать провода к цепи без необходимости соединения механических частей вместе. Вы обнаружите, что они используются в электронном испытательном оборудовании и аудиоустройствах, и они удерживают провода, прикрепленные с помощью винтов и зажимов, которые прикрепляются к металлической стойке.

  • Вилки и розетки. Наконец, это семейство разъемов является наиболее популярным типом, и именно на нем мы в основном сосредоточимся сегодня. Эти разъемы состоят из вилки и розетки и включают в себя несколько наборов контактов, которые можно вставить в розетку для передачи данных, питания, дисплеев и т. Д.

Понимание того, к какому семейству принадлежит соединитель, поможет вам легко понять общие характеристики, которые являются общей основой этого семейства.Например, USB является частью семейства вилок и розеток, у которых есть мужская и женская части. И хотя существует множество разновидностей USB, они по-прежнему разделяют их семейную основу и просто выглядят и действуют немного по-другому!

USB-коннекторы

USB-разъемы

бродят по диким равнинам в множестве различных приложений, включая подключение мыши и клавиатуры к компьютеру, зарядку смартфона и даже использование в качестве порта дисплея в их последней эволюции.

Как и многие другие типы разъемов, USB имеет особую поляризацию, за исключением нового и загадочного USB-C (подробнее об этом позже!). Они также имеют как минимум 4 контакта, один для питания, один для заземления и оставшиеся два, которые могут передавать и принимать данные.

Вы также заметите, что USB-разъемы имеют металлический экран, который помогает защитить данные, что очень удобно, когда вокруг много шумной электроники. Некоторые из типов USB, которые вы встретите в дикой природе, включают:

Все варианты USB, наконец, вместе! Типы от A до C (источник изображения)

  • USB-A. В наши дни вы найдете женскую версию почти на каждом компьютере, и для ее подключения требуется штекер USB-A. Что касается мужчин, вы можете найти их в картах памяти, клавиатурах, мышах и многом другом.
  • USB-B. Этот вариант семейства USB немного сложнее и громоздче, чем его аналог USB-A, и используется в приложениях, где размер не является проблемой. Но с их большим размером также повышается надежность и долговечность.
  • USB-Micro. Этот тип USB является одним из новейших продуктов в семействе USB и заменил USB-Mini для использования в электронных книгах, смартфонах, внешних жестких дисках, цифровых камерах и т. Д.Как и другие варианты USB, вы обнаружите, что вилка USB-Micro подключается к гнезду USB-Micro.
  • USB-C. Последняя разработка в семействе USB, USB-C имеет несколько улучшенных преимуществ, включая возможность одновременной передачи данных, видео и питания. Это как хамелеон! Кроме того, UCB-C - единственный тип USB, который не имеет полярности и может быть подключен в любой ориентации.

Разъемы RCA

Тип разъема RCA постепенно входит в список исчезающих видов, все чаще заменяемый HDMI.Но поскольку разъемы RCA существуют с 1940-х годов, их широкое и долгое использование сделало их предпочтительным выбором для систем домашнего кинотеатра, и никто не говорит, когда или даже исчезнут ли они когда-нибудь. Разъемы RCA могут обрабатывать один из четырех типов сигналов - компонентное видео, композитное видео, стереозвук и аудио S / PDIF.

Знакомо? Кабели RCA существуют уже более 50 лет и до сих пор широко используются в системах домашних кинотеатров. (Источник изображения)

Аудиоразъемы

Если вы не являетесь пользователем iPhone 7, то, скорее всего, вы уже с первого взгляда знаете, как выглядит аудиоразъем! Как и USB, аудиоразъемы различаются по размеру, который также определяет, в каких приложениях они используются. К этим типам относятся:

  • ¼ ”(6.35 мм) , который очень популярен среди производителей музыки и аудио для использования в электрогитарах и усилителях.
  • ⅛ ”(3,5 мм) , который лучше подходит для использования в наушниках, подключаемых к смартфонам, MP3-плеерам и ноутбукам.

  • Аудиоразъем 2,5 мм и позволяет подключить наушники и микрофон к одному разъему, что стало возможным с помощью наконечника-кольца-кольца-втулки (TRRS).

Разъемы питания

Разъемы питания

- это неуклюжие гиганты дикого мира электрических разъемов, несущие огромную ответственность за обеспечение питания всех наших устройств! В дикой природе вы найдете несколько типов разъемов питания, в том числе цилиндрические разъемы, разъемы Molex, разъемы IEC, разъемы с штыревыми разъемами и разъемы JST.

Бочковые соединители

Вы найдете цилиндрические соединители, которые используются в более недорогой электронике, и вы можете легко обнаружить их, ища одну из тех громоздких переходных коробок преобразователя переменного / постоянного тока. Самое замечательное в этих разъемах - это их способность адаптироваться к различным номинальным мощностям и напряжениям, что делает их предпочтительными разъемами питания во всем мире! Приобретая цилиндрический соединитель, будучи любителем электроники, вы должны обратить внимание на три вещи:

  • Рукав. Это внешнее пластиковое или резиновое покрытие, оно будет иметь размеры 5,5 мм или 3,55 мм.
  • Штифт. Это фактический металлический контакт разъема, размер которого зависит от размера втулки. Например, втулка 5,55 мм будет иметь штифт 2,5 или 2,1 мм.
  • Полярность. Наконец, эти цилиндрические соединители также будут иметь полярность, определяемую штифтом и втулкой. Гильза обеспечивает ваше 0 В, а наконечник обеспечивает положительное напряжение относительно гильзы.Обязательно проверьте техническое описание устройства, чтобы определить, какое напряжение и полярность требуется вашему устройству.

Вот как выглядит цилиндрический разъем питания постоянного тока до того, как он будет припаян к печатной плате. (Источник изображения)

Соединители Molex

В отличие от своих тонких соседей, разъемы Molex имеют немного большую форму, и вы обнаружите, что они обычно используются для питания жестких дисков, оптических приводов и других внутренних устройств в компьютере. Самое замечательное в разъемах Molex - это их способность пропускать тонны тока, до 11 ампер на контакт!

Однако, в отличие от других разъемов типа «папа» и «мама», семейство Molex немного запутано в ориентации «папа / мама».Вы найдете гнездовой разъем на конце кабеля Molex, который обычно является вилкой, которую вы затем вставляете в оболочку, содержащую набор штыревых контактов.

Знакомо? Этот штекерный разъем Molex можно найти во многих современных компьютерах для питания жестких дисков, оптических приводов и т. Д. (Источник изображения)

Разъемы IEC

Повсюду вы найдете разъемы IEC, которые используются для прямого питания переменного тока. Вы знаете, что большой черный кабель питания выходит из настольного компьютера или даже телевизора? Ага, это разъем IEC.Этим ребятам не нужен преобразователь переменного тока в постоянный, поскольку внутренний блок питания в вашем компьютере может справиться со всем преобразованием.

Разъемы IEC можно найти повсюду, от задней панели компьютера до телевизора и Xbox. (Источник изображения)

Разъемы для контактных разъемов

Если вы когда-либо создавали свой собственный настольный ПК, то вы будете чувствовать себя как дома с штыревыми разъемами. Это небольшие группы контактов, направленных вверх по всей материнской плате.Сами штыри могут иметь множество конфигураций, наиболее распространенной из которых является одинарный или двойной ряд разъемов с шагом 0,1 дюйма.

Разъемы

с штыревыми контактами могут быть двух видов: отдельные провода, которые необходимо подключать отдельно, или кучка ленточных кабелей, которые можно подключать сразу. На настольном ПК с помощью этих разъемов можно управлять множеством вещей, такими как индикаторы питания, вентиляторы процессора, питание жесткого диска и многое другое.

Штекерные и розеточные контактные разъемы на этой коммутационной плате RasPIO GPIO.(Источник изображения)

Соединители JST

Последний и последний силовой разъем, о котором следует упомянуть, - это разъем JST, сделанный японской компанией, также называемой JST. Этот разъем питания очень надежен и компактен, но из-за его небольшой площади его также бывает сложно отсоединить. Это идеально, если вам нужно надежное соединение, но когда вам нужно заменить подключенное устройство или аккумулятор, вам понадобится немного терпения и подходящие инструменты!

Эти плотно прилегающие соединители JST известны своей надежностью и компактными размерами, но удачи в их снятии! (Источник изображения)

Разъемы для прототипирования и тестирования

Скорее всего, вы создадите прототип или протестируете схемы и не захотите иметь дело с хлопотами, связанными с пайкой тех причудливых постоянных разъемов, о которых мы говорили выше.В этих случаях создание прототипов и тестирование разъемов являются отличной заменой, позволяя вносить изменения на лету без необходимости перепаивать компоненты на печатной плате. К этим типам разъемов относятся:

  • Банановые разъемы. Вы обнаружите, что они используются в электронном испытательном оборудовании, таком как мультиметры, и будут иметь один или несколько банановых разъемов. Штекер «банановый» штекер подключается к «банановому» штекеру с внутренней резьбой, образуя единое соединение питания.
  • Зажимы типа «крокодил». Этот тип разъема идеален, когда вы работаете с тестовыми схемами и вам нужно поэкспериментировать с различными подключениями. Единственная проблема в том, что эти парни созданы для временного использования, и вы можете столкнуться с проблемой их скользких захватов и создания непреднамеренных коротких замыканий при прикосновении к другим близлежащим металлам.

  • Зажимы для микросхем. Если вам нужен более изящный соединитель, то зажим IC - ваш лучший инструмент. Эти зажимы можно прикрепить непосредственно к контактам интегральной схемы, не касаясь соседних контактов, что делает их идеальными для поиска и устранения неисправностей.

Прочие соединительные звери, бродящие по дикой природе

Вы могли заметить, что мы не учли довольно много типов разъемов, например, разъемы RJ и D-Sub . Разъемы D-Sub (D-сверхминиатюрные) являются классическими разъемами в мире компьютеров и бывают нескольких разновидностей, все в зависимости от количества выводов, которые они содержат, и размера корпуса, удерживающего контакты вместе. Вы по-прежнему найдете разъемы D-sub последовательного порта DE-9 и параллельного порта DB-25, которые все еще используются на современных настольных компьютерах, которые отлично подходят для обеспечения питания и коммуникационных возможностей между двумя устройствами.

Разъемы

RJ или Registered Jack являются предпочтительными разъемами для телекоммуникационной отрасли и были первоначально изобретены Bell System в 1976 году. Эти разъемы RJ объединяют несколько проводников в гибкой и недорогой упаковке, которая может передавать как данные, так и 100- 200 миллиампер тока от одного устройства к другому. Вот почему вы обычно видите, что офисные телефоны получают питание через Power over Ethernet или PoE, что позволяет телефону получать как данные, так и питание от одного простого кабеля Ethernet.

Наше путешествие завершается

Уф! Мы надеемся, что вам понравился этот грандиозный тур по электрическим разъемам в дикой природе. Мы увидели некоторые удивительные вещи, в том числе множество вариантов роуминг-семейства USB, таких как USB-A, USB-B, USB-Micro и новый USB-C! Мы также видели, как суетятся тонны временных разъемов, таких как скользкий зажим из крокодиловой кожи или банановый разъем, который отлично подходит для прототипирования и тестирования. И последнее, но не менее важное: неуклюжие гиганты семейства разъемов, разъемы питания, пробираются через ландшафт в поисках новых устройств для питания.Можете ли вы теперь назвать все свои разъемы по памяти? Действуй!

Знаете ли вы, что Autodesk EAGLE включает массу бесплатных библиотек соединителей, поэтому вам никогда не придется создавать их с нуля? Подпишитесь на Autodesk EAGLE и начните проектировать с этими соединителями уже сегодня!

The Cable Bible - Распиновки

The Cable Bible - Распиновки

Если не указано иное, предоставлены изображения распиновки и информация с сайта Pinouts.ru - каждый тип разъема ссылается на соответствующую страницу Pinouts.ru

BNC


Изображение предоставлено Thor Labs

Сбалансированный моно
1 в фазе / горячий
2 Не в фазе / Холодный
3 Земля
Несбалансированное стерео
1 Сигнал (левый канал)
2 Сигнал (правый канал)
3 Земля
Сбалансированный звук
1 Земля
2 в фазе / горячий
3 Не в фазе / Холодный
AES / EBU
1 Земля
2 Данные (канал 1)
3 Данные (канал 2)
S-видео
1 Земля (Y)
2 Земля (C)
3 Яркость (Y)
4 Цветность (C)
Apple Desktop Bus
1 ADB двунаправленные данные
2 Выключатель питания
3 Питание + 5В
4 Земля
1 Сигнальный вход (левый канал)
2 Земля
3 Выходной сигнал (левый канал)
4 Сигнальный вход (правый канал)
5 Выходной сигнал (правый канал)
PS / 2
1 Ключевые данные (клавиатура), данные кнопки / положения (мышь)
2 не подключен
3 Земля
4 Питание, + 5В
5 Часы
6 не подключен

Изображение предоставлено captain18 в LiveJournal

1 Земля
2 Передача + (данные)
3 Передача- (данные)
4 Земля
5 Прием + (данные)
6 Прием- (данные)
7 Земля

Изображение предоставлено Lab Guy's World

1 Аудиовыход
2 Видеовыход
3 Видео в
4 Видео в
5 Аудиовыход
6 Видеовыход
7 Аудиовход
8 Аудиовход
Яблоко RS-422
1 Выходное рукопожатие
2 Входное рукопожатие или внешние часы
3 Передача- (данные)
4 Земля
5 Прием данных- (данные)
6 Передача данных + (данные)
7 Вход общего назначения
8 Прием данных- (данные)
RS-232
1 Обнаружение несущей
2 Получение данных
3 Передача данных
4 Терминал данных готов
5 Земля
6 Набор данных готов
7 Запрос на отправку
8 Отменить отправку
9 Кольцевой индикатор
9-контактный протокол Sony RS-422 VTR
1 Рама шлифованная
2 Передача A
3 Прием B
4 Общий прием
5 запасной / наземный
6 Общий передатчик
7 Передача B
8 Получите A
9 Рама шлифованная
1 Земля Земля
2 Вертикальная синхронизация не используется
3 Горизонтальная синхронизация не используется
4 Красный возврат Земля
5 Красный видео Цветность S-Video (C)
6 Зеленая обратка Земля
7 Зеленый видео Яркость S-Video (Y)
8 Питание + 5В Питание + 5В
9 Синий видео Композитное видео
10 Данные DDC Данные DDC
11 Часы DDC Часы DDC
12 Земля
13 Обнаружение кабеля Обнаружение кабеля
14 Синий возврат Земля
VGA
1 Красный видео
2 Зеленый видео
3 Синий видео
4 зарезервировано
5 Земля
6 Красная земля
7 Зеленая земля
8 Синяя земля
9 Ключ (без вывода) / Дополнительный выход питания +5 В
10 Синхронизация заземления
11 Бит 0 идентификатора монитора (опционально)
12 Двунаправленные данные I2C
13 Горизонтальная синхронизация
14 Вертикальная синхронизация
15 Часы данных I2C

Широкое разнообразие распиновок в зависимости от конкретного рассматриваемого периферийного устройства.Смотрите варианты на pinouts.ru.

USB 2.0

1 Питание + 5В Питание + 5В Питание + 5В
2 Данные - Данные - Данные -
3 Данные + Данные + Данные +
4 Земля Заземление / Индикатор подключенного устройства / не подключен Индикатор заземления / прикрепленного устройства / заземление
5 Земля Земля
USB 3.0

1 Питание + 5В Питание + 5В Питание + 5В Питание + 5В
2 Данные - (2,0 скорости) Данные - (2,0 скорости) Данные - (2,0 скорости) Данные - (2,0 скорости)
3 Data + (скорость 2.0) Data + (скорость 2.0) Data + (скорость 2.0) Данные + (2.0 скорость)
4 Земля (мощность) Земля (мощность) Земля (мощность) Строка конфигурации идентификатора
5 RX- (сверхскоростной ресивер) TX- TX- Земля
6 RX + (сверхскоростной ресивер) TX + TX + TX-
7 Земля (сигнал) Земля (сигнал) Земля (сигнал) TX +
8 TX- (сверхскоростной передатчик) RX- RX- Земля
9 TX + (сверхскоростной передатчик) RX + RX + RX-
10 Электропитание от устройства RX +
11 Заземление для питания устройства
USB 3.1
A1 Земля
A2 TX1 + (сверхскоростной передатчик)
A3 TX1- (сверхскоростной передатчик)
A4 Мощность
A5 CC1 (информация о конфигурации ориентации)
A6 Data + (скорость 2.0)
A7 Data- (2,0 скорости)
A8 Вторичная шина 1
A9 Мощность
A10 RX2- (сверхскоростной ресивер)
A11 RX2 + (сверхскоростной ресивер)
A12 Земля
B1 Земля
B2 TX2 + (сверхскоростной передатчик)
B3 TX2- (сверхскоростной передатчик)
B4 Мощность
B5 CC2 (информация о конфигурации ориентации)
B6 Данные + (2.0 скорость)
B7 Data- (2,0 скорости)
B8 Шина вторичная 2
B9 мощность
B10 RX1- (сверхскоростной ресивер)
B11 RX1 + (сверхскоростной приемник)
B12 Земля
4-контактный
1 Витая пара B- (данные)
2 Витая пара B + (данные)
3 Витая пара A- (данные)
4 Витая пара A + (данные)
6-контактный
1 Мощность
2 Земля
3 Витая пара B- (данные)
4 Витая пара B + (данные)
5 Витая пара A- (данные)
6 Витая пара A + (данные)
9-контактный
1 Витая пара B- (данные)
2 Витая пара B + (данные)
3 Витая пара A- (данные)
4 Витая пара A + (данные)
5 Щит
6 Земля
7 не используется
8 Мощность
9 B щит
1 Данные 2+
2 Данные 2-
3 Данные 1 +
4 Данные 1 -
5 Данные 0 +
6 Данные 0-
7 Часы +
8 Часы -
9, 10, 11, 12, 13, 14, 15, 16 Земля цифрового сигнала
17 Питание + 5В
18 Данные DCC
19 не используется
20 Синий аналог
22 Аналоговый зеленый
21, 23 не используется
24 Аналоговый Красный
25 Обнаружить
26 Часы DCC
27 не используется
28, 30, 32 Земля цифрового сигнала
29 Аналоговая горизонтальная синхронизация
31 Аналоговая вертикальная синхронизация
1 Данные 2-
2 Данные 2+
3 Data 2/4 щит
4 Данные 4-
5 Данные 4+
6 Часы DDC
7 Данные DDC
8 Аналоговая вертикальная синхронизация
9 Данные 1-
10 Данные 1+
11 Data 1/3 щит
12 Данные 3-
13 Данные 3+
14 Питание + 5В
15 Земля
16 Обнаружить
17 Данные 0-
18 Данные 0+
19 Data 0/5 щит
20 Данные 5-
21 Данные 5+
22 Часовой щит
23 Часы +
24 Часы -
C1 Аналоговый Красный
C2 Аналоговый зеленый
C3 Синий аналог
C4 Аналоговая горизонтальная синхронизация
C5 Аналоговое заземление

1 Main Lane 0+ (данные) Земля
2 Земля Обнаружить
3 Главный переулок 0- (данные) Главный переулок 0- (данные)
4 Main Lane 1+ (данные) Земля
5 Земля Main Lane 0+ (данные)
6 Мейн-лейн 1- (данные) Земля
7 Main Lane 2+ (данные) Земля
8 Земля Земля
9 Главный переулок 2- (данные) Main Lane 1+ (данные)
10 Main Lane 3+ (данные) Main Lane 3+ (данные)
11 Земля Мейн-лейн 1- (данные)
12 Главный переулок 3- (данные) Главный переулок 3- (данные)
13 Земля Земля
14 Земля Земля
15 Вспомогательный канал + Main Lane 2+ (данные)
16 Земля Вспомогательный канал +
17 Вспомогательный канал - Главный переулок 2- (данные)
18 Обнаружить Вспомогательный канал -
19 Возврат для питания Земля
20 Мощность Мощность

1 Data2 + Data2 щит обнаружить
2 Data2 щит Data2 + не подключен
3 Данные2 - Данные2 - Data2 +
4 Data1 + Data1 щит Data2 щит
5 Data1 щит Data1 + Данные2 -
6 Данные1 - Данные1 - Data1 +
7 Данные0 + Data0 щит Data1 щит
8 Data0 щит Данные0 + Данные1 -
9 Данные0 - Данные0 - Данные0 +
10 Часы + Часовой щит Data0 щит
11 Часовой щит Часы + Данные0 -
12 Часы - Часы - Часы +
13 контроль DDC заземление Часовой щит
14 не подключен контроль Часы -
15 Часы DDC Часы DDC контроль
16 Данные DDC Данные DDC DDC заземление
17 DDC заземление HEC + / не подключен Часы DDC
18 Питание + 5В Питание + 5В Данные DDC
19 обнаружить HEC- / не подключен Питание + 5В
1 Аудиовыход правый
2 Правый аудиовход
3 Левый аудиовыход (+ моно)
4 Заземление аудиосистемы
5 RGB Синяя земля
6 Левый аудиовход (+ моно)
7 RGB Синий в
8 Переключатель управления (Аудио / RGB)
9 RGB Зеленая земля
10 Тактовый импульс
11 RGB Зеленый в
12 Вывод данных
13 RGB Красная земля
14 База данных
15 Вход красного RGB / Цветность S-Video (C)
16 Сигнал гашения
17 Заземление композитного видео или заземление яркости S-Video
18 Заземление сигнала гашения
19 Композитный видеовыход
20 Композитный видеовход / S-Video Luma / RGB Sync
21 Земля / щит (шасси)
Параллельный SCSI
1 Запрос
2 Сообщение
3 Ввод / вывод
4 Сброс
5 Подтвердить
6 Занят
7 не используется
8 Шина данных 0
9 не используется
10 Шина данных 3
11 Шина данных 5
12 Шина данных 6
13 Шина данных 7
14 не используется
15 Контроль
16 не используется
17 Внимание
18 не используется
19 Выбрать
20 Четность данных
21 Шина данных 1
22 Шина данных 2
23 Шина данных 4
24 не используется
25 Конечная мощность
Параллельный порт / порт принтера
1 Строб
2 Бит данных 0
3 Бит данных 1
4 Бит данных 2
5 Бит данных 3
6 Бит данных 4
7 Бит данных 5
8 Бит данных 6
9 Бит данных 7
10 Подтвердить
11 Занят
12 Нет бумаги
13 Выбрать
14 Автоподача
15 Ошибка
16 Сброс
17 Выбрать
18 Сигнальная земля
19 Сигнальная земля
20 Сигнальная земля
21 Сигнальная земля
22 Сигнальная земля
23 Сигнальная земля
24 Сигнальная земля
25 Сигнальная земля
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
