Рукава напорно-всасывающие ГОСТ 5398-76 гофрированные в наличии
Главная \ Продукция \ Рукава напорно-всасывающие ГОСТ 5398-76

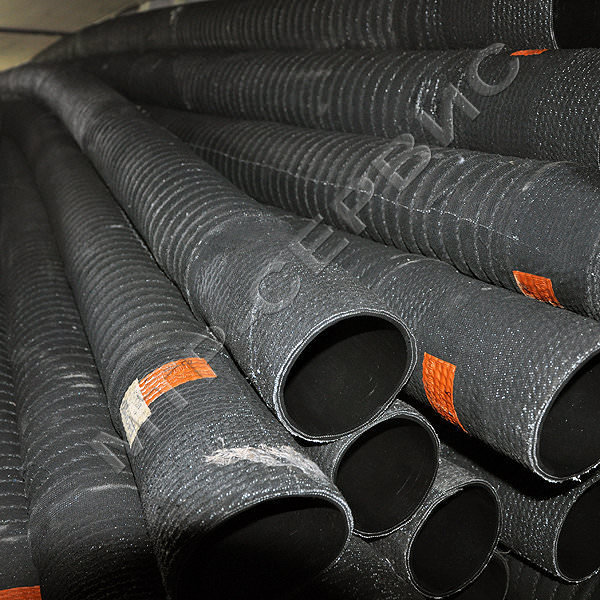

Рукава резиновые напорно-всасывающие с текстильным каркасом и металлической спиралью, имеющие на концах мягкие резинотканевые манжеты для присоединения их к арматуре. Применяются для всасывания и нагнетания различных жидкостей и газов. Работоспособны при t от -35 С до +90 С.
Наше предприятие изготавливает напорно-всасывающие рукава по ГОСТу 5398-76 следующих классов:
Класс «В» — для технической воды.
Класс «Б» — для бензина, керосина, масел на нефтяной основе.
Класс «КЩ» — для слабых растворов неорганических кислот и щелочей с концентрацией до 20 %.
Класс «Г» — для всасывания и нагнетания воздуха, инертных газов, азота, углекислого газа. Рукава имеют 5-кратный запас прочности.
Так как абразивостойкие рукава в ГОСТе не были предусмотрены, было разработано специальное ТУ на основе ГОСТ 5398-76. Наше предприятие выпускает Рукава резиновые напорно-всасывающие абразивные по ТУ 255299-038-70650320-2011 предназначенные для транспортировки высокоабразивных рабочих веществ (песок, гравий, бетон и т.д.). Внутренняя резиновая камера рукавов изготовлена из высокопрочной резины. Рукава устойчивы к воздействию давления и истиранию.
Класс | Рабочая среда | Работоспособность рукавов при температуре окружающего воздуха, °С, в районах | ||
с умеренным климатом | с тропическим климатом | с холодным климатом | ||
Б | Керосин, бензины, мазут флотский, масла на нефтяной основе | От -35 до +90º С | От-10 до +90º С | От -50 до +90º С |
В | Вода (техническая) | От -35 до +90º С | От-10 до +90º С | От -50 до +70º С |
Г | Воздух, углекислый газ, азот, инертные газы | То же | То же | |
КЩ | Слабые растворы неорганических кислот и щелочей концентрацией до 20 % | То же | То же | То же |
| Внутренний диаметр,мм | Стандартные длины, м |
| 25 | 4, 6, 8, 10 |
| 32 | 4, 6, 8, 10 |
| 38 | 4, 6, 8, 10 |
| 42 | 4, 6, 8, 10 |
| 50 | 4, 6, 8, 10 |
| 75 | 4, 6, 8, 10 |
| 90 | 4 |
| 100 | 4, 6, 8, 10 |
| 125 | 4 |
| 150 | 4 |
| 200 | 4 |
| 250 | 2 |
При сворачивании напорно-всасывающих рукавов в бухты минимальный внутренний диаметр бухты должен быть не менее:
| 25 мм | 500 мм |
| 32 мм | 500 мм |
| 38 мм | 600 мм |
| 50 мм | 600 мм |
| 65 мм | 800 мм |
| 75 мм | 800 мм |
| 100 мм | 1000 мм |
По согласованию с заказчиками мы изготавливаем напорно-всасывающие рукава нестандартной длины от 0,3 м, при этом длина каждого диаметра не может превышать, указанную в таблице стандартных длин рукавов.
Это связано с наличием оснастки заданного диаметра на производстве.
Рукава резиновые напорно-всасывающие применяются применяются в качестве гибких трубопроводов.
Для комплектации пожарной техники используются рукава резиновые напорно — всасывающие ГОСТ 5398-76, которые в зависимости от условий работы подразделяется на две группы:
1 — всасывающие
2 — напорно-всасывающие
Рукава первой группы предназначены для работы при разряжении и заборе воды из открытых водоисточников. Рукава второй группы предназначены для работы как от открытого водоисточника, так и под давлением от водоисточника (гидранта).
Всасывающие трубопроводы (рукава) работают под вакуумом. Для обеспечения необходимой радиальной жесткости и устойчивости рукава армированы стальной или оцинкованной проволокой, которая является основным, несущим нагрузку элементом и препятствует смятию рукава. Всасывающие рукава применяются как гибкая вставка при погружении и подъеме грунтозаборного устройства на землесосных снарядах.
Рукавами напорно-всасывающими комплектуются техника специального назначения:
— коммунальная техника: вакуумная («ассенизационная»), илососная («илосос»), каналопромывочная («крот») и др.
— автоцистерны для перевозки различных жидких продуктов (водовозы, бензовозы, цементовозы).
На нашем складе всегда имеется в наличии большой запас рукавов различных диаметров и классов. Если нужной продукции нет в наличии, то срок ее изготовления составит от 2 до 4 недель. Если нужной вам продукции нет в прайс-листе, то вы можете сделать запрос по телефону или электронной почте, наши технологи рассчитают стоимость требуемых изделий в кратчайшие сроки.
Условия эксплуатации, хранения. монтажа
- ГОСТ 5398-76 В
- ГОСТ 5398-76 Б
- ГОСТ 5398-76 КЩ
- ГОСТ 5398-76 Г
Рукава напорно-всасывающие ГОСТ 5398-76 подробное описание
Рукава напорно-всасывающие ГОСТ 5398-76 предназначены для напора (подачи) и всасывания (забора) различных технических и пищевых жидкостей.

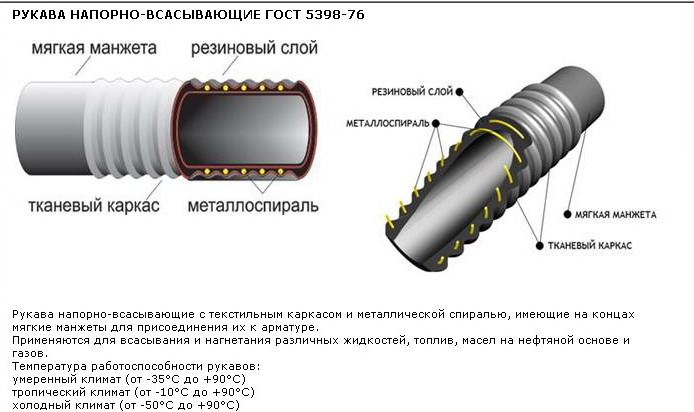

Они состоят из прорезиненной ткани, металлической спирали, мягких манжет на концах рукава не соединенных с арматурой. Рукава способны работать при температуре от -35 до +90 °С.
В зависимости от класса рукава напорно-всасывающие могут быть:
Б — для бензина, керосина, масел на нефтяной основе. В — для воды технической, Г — воздуха, кислорода, азота, инертных газов, КЩ — слабых кислотно-щелочных растворов до 20%, П — для пищевых жидкостей, таких. как вода, молоко, квас, спирт, вино.
Рукава данной группы изготавливаются и работоспособны при температуре: Умеренный климат -35 +90 °С; Тропический климат -10 +90 °С; Холодный климат -50 +90°С
Размеры, мм
|
Внутренний диаметр рукава |
Длина манжеты, не менее (справочная) |
Толщина резинового слоя, не менее (справочная) |
Длина рукава |
Минимальный радиус изгиба |
Рабочее давление (Р) группы 2, МПа (кгс/см2) |
Рабочий вакуум группы 1 и 2, Мпа (мм рт. |
Масса 1 м рукава, кг (справочная) |
|||||
|
Номин. |
Пред. откл. |
внутреннего |
промежуточного |
Номин. |
Пред. откл. |
Б и Г |
В |
КЩ и П |
||||
|
16 |
±1,0 |
75 |
1,5 |
0,9 |
2000 3000 4000 6000 9000 10000 |
+150 -100 |
250 |
0,3 (3) 0,5 (5) 1,0 (10) 1,2 (12) |
0,08 (600) |
0,8 |
0,8 |
0,9 |
|
20 |
75 |
250 |
0,8 |
0,8 |
1,1 |
|||||||
|
25 |
75 |
250 |
1,4 |
1,0 |
1,3 |
|||||||
|
32 |
±1,5 |
75 |
250 |
1,7 |
1,2 |
1,5 |
||||||
|
38 |
85 |
250 |
|
1,4 |
1,8 |
|||||||
|
50 |
100 |
2,0 |
1,5 |
300 |
2,6 |
1,9 |
2,4 |
|||||
|
(63,5) |
100 |
+300 -100 |
400 |
3,2 |
2,1 |
2,6 |
||||||
|
65 |
100 |
400 |
3,5 |
2,3 |
2,8 |
|||||||
|
75 |
100 |
400 |
4,0 |
3,1 |
3,9 |
|||||||
|
100 |
100 |
500 |
6,0 |
4,5 |
5,5 |
|||||||
|
125 |
±2,0 |
150 |
600 |
7,5 |
6,3 |
7,3 |
||||||
|
150 |
150 |
2000 3000 4000 6000 |
+150 -100 |
600 |
8,5 |
8,0 |
9,0 |
|||||
|
160 |
150 |
600 |
9,0 |
8,5 |
9,5 |
|||||||
|
175 |
±3,0 |
150 |
900 |
9,8 |
9,5 |
10,5 |
||||||
|
180 |
150 |
900 |
10,2 |
9,8 |
10,8 |
|||||||
|
200 |
±4,0 |
150 |
2,2 |
1,5 |
900 |
11,5 |
11,5 |
12,5 |
||||
|
225 |
200 |
1400 |
13,5 |
13,5 |
14,5 |
|||||||
|
250 |
200 |
1400 |
15,3 |
15,3 |
16,3 |
|||||||
|
275 |
200 |
+300 -100 |
1600 |
17,2 |
17,2 |
18,2 |
||||||
|
300 |
200 |
3000 |
19,2 |
19,2 |
20,2 |
|||||||
|
325 |
200 |
3000 |
21,5 |
21,5 |
22,5 |
|||||||
ст.)| Диаметр (мм) | Давление (МПа) | Вакуум (МПа) | Класс | Длина (м) |
|---|---|---|---|---|
| 25 | 0. 3 |
0.08 | В | 10 |
| 32 | 0.3 | 0.08 | В | 10 |
| 38 | 0.3 | 0.08 | В | 10 |
| 50 | 0.3 | 0.08 | В | 8; 10 |
| 65 | 0.3 | 0.08 | В | 4; 10 |
| 75 | 0.3; 0.5 | 0.08 | В | 4; 6; 10 |
| 100 | 0.3; 0.5 | 0.08 | В | 4; 6; 8; 10 |
| 125 | 0.08 | В | 4 | |
| 150 | 0. 08 |
В | 4 | |
| 200 | под заказ | 0.08 | В | 4 |
| 250 | под заказ | 0.08 | В | 4 |
| 25 | 0.3 | 0.08 | Б | 10 |
| 32 | 0.3 | 0.08 | Б | 10 |
| 38 | 0.3 | 0.08 | Б | 10 |
| 50 | 0.3 | 0.08 | Б | 8; 10 |
| 65 | 0.3; 0.5 | 0.08 | Б | 4; 6; 10 |
| 75 | 0. 3; 0.5 |
0.08 | Б | 4; 6; 10 |
| 100 | 0.3; 0.5 | 0.08 | Б | 4; 6; 10 |
| 125 | 0.08 | Б | 4 | |
| 150 | 0.08 | Б | 4 | |
| 32 | 0.5 | 0.08 | КЩ | 10 |
| 38 | 0.5 | 0.08 | КЩ | 10 |
| 50 | 0.5 | 0.08 | КЩ | 8; 10 |
| 65 | 0.08 | КЩ | 4 | |
| 75 | 0. 5 |
0.08 | КЩ | 4; 10 |
| 100 | 0.08 | КЩ | 4 | |
| 125 | 0.08 | КЩ | 4 | |
| 150 | 0.3 | 0.08 | КЩ | 4 |
| 32 | 0.08 | П | 10 | |
| 38 | 0.3 | 0.08 | П | 10 |
| 50 | 0.3 | 0.08 | П | 4; 10 |
| 75 | 0.08 | П | 4 | |
| 100 | 0. 08 |
П | 4 | |
Характеристики Рукавов напорно-всасывающих по ТУ 38 105373-91
| Диаметр (мм) | Давление (МПа) | Вакуум (МПа) | Длина (м) |
|---|---|---|---|
| 25 | 0.8 | 0.08 | 10 |
| 32 | 0.8 | 0.08 | 10 |
| 38 | 0.8 | 0.08 | 10 |
| 50 | 0.8 | 0.08 | 10 |
| 75 | 0.8 | 0.08 | 10 |
Данные напорно-всасывающие рукава ГОСТ 5398-76 могут поставляться в исполнении ХЛ — холодный климат.
Поделиться
27 Сентября, 2021
ГОСТ5398-76 Рукав напорный всасывающий и напорный-ГОСТ-Продукция-ЛОМОФЛЕКС КОМПАНИ ЛИМИТЕД
КОНСТРУКЦИЯ:
1. Конструкция всасывающего и напорного рукава.
Всасывающие шланги для воды, масла, кислоты/щелочи и песка.
ID от 25 мм до 250 мм.
РУКАВ РЕЗИНОВЫЙ НАГРЕВАЮЩИЙ НЕАРМИРОВАННЫЙ С ТЕКСТИЛЬНЫМ КАРКАСОМ ГОСТ 5398-76.
Рукава с текстильным каркасом, с металлической спиралью имеют на концах мягкие манжеты для присоединения к арматуре.
Рабочая среда:
Класс Б — бензин, керосин, горючее;
Класс W — техническая вода;
Класс КЩ — слабые растворы кислот и щелочей концентрацией до 20%;
Класс Р — для доставки съестных припасов. Работоспособны при температуре от -35°С до +90°С.
Гибкий шланг для всасывания и отвода воды с оберткой высокого давления
3
03
2
Применение гидравлического шланга:
Шланг высокого давления в основном используется для гидравлической поддержки шахт, эксплуатации нефтяных месторождений, строительства объектов, подъемного транспорта, металлургической ковки, горного оборудования, кораблей, литья под давлением.
,сельскохозяйственная техника, все виды станков и различных отраслей промышленности.
Механическая обработка и автоматизация в гидравлической системе транспортировки при определенном давлении (высоком давлении) и температуре на масляной основе (например, минеральное масло, растворимое масло, гидравлическое масло, мазут и смазочные материалы) и водо- жидкость на основе (например, эмульсия, водомасляная эмульсия, вода) и используемая трансмиссия жидкости. Максимальное рабочее давление устойчиво до 70-100 МПа.
Другие товары:
70
90 9002
Почему вы выбираете нас?
Часто задаваемые вопросы:
1. Каковы ваши условия упаковки?
— — Как правило, мы упаковываем наши товары в нейтральные белые коробки и коричневые коробки. Если у вас есть юридически зарегистрированный патент, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.
2. Каковы ваши условия оплаты?
— — T/T 30% в качестве депозита и 70% до доставки. Мы покажем вам фотографии продуктов и пакетов, прежде чем вы оплатите остаток.
3. Каковы ваши условия поставки?
— — EXW, FOB, CFR, CIF, DDU.
4. Как насчет времени доставки?
— — Как правило, это занимает от 30 до 60 дней после получения предоплаты. Конкретное время доставки зависит от товаров и количества вашего заказа.
5. Можете ли вы произвести в соответствии с образцами?
— — Да, мы можем изготовить по вашим образцам или техническим чертежам. Мы можем построить формы и приспособления.
6. Какова ваша политика выборки?
— — Мы можем поставить образец, если у нас есть готовые детали на складе, но клиенты должны оплатить стоимость образца и стоимость доставки.
7: Как вы делаете наш бизнес долгосрочным и хорошими отношениями?
— — Мы сохраняем хорошее качество и конкурентоспособную цену, чтобы обеспечить нашим клиентам выгоду; Мы уважаем каждого клиента как нашего друга, и мы искренне ведем дела и дружим с ними, независимо от того, откуда они.
| Класс | Внутренний диаметр | Рабочее давление | Рабочий вакуум | Длина | Рабочая температура | Средний |
| мм | МПа | МПа | вечера | (ºС) | ||
| Б | 25,0;32,0;38,0;50,0;65,0;75,0; (100-250) | 1,0 | 0,8 | 10 | от -35°С до +90°С; | На поставку керосина авиационный и автомобильный бензин, дизельное топливо, масла на нефтяной основе |
| В | 25,0;32,0;38,0;50,0;65,0;75,0; (100-250) | 1,0 | 0,8 | 10 | от -35°С до +90°С; | Поставка техническая вода |
| Г | 25,0;32,0;38,0;50,0;65,0;75,0; (100-250) | 1,0 | 0,8 | 10 | от -35°С до +90°С; | Для воздуха, двуокиси углерода, азота, инертных газов |
| П | 25,0;32,0;38,0;50,0;65,0;75,0; (100-250) | 1,0 | 0,8 | 10 | До +50°С | На поставку продуктов питания |
| КЩ | от -35°С до +90°С; | Для подачи слабых кислот и щелочей | ||||
| 25,0;32,0;38,0;50,0;65,0;75,0; (100-250) | 1,0 | 0,8 | 10 | |||
| АС | 25,0;32,0;38,0;50,0;65,0;75,0;(100-250) | 1,0 | 0,8 | 10 | от -40°С до +70°С; | Для подачи бензина: А-72, А-76, АИ-92, АИ-93, АИ-96, Обычный-80, Обычный-92 Премиум-95, Дизель W, ZL, L (при необходимости снятия статического электричества).  |
