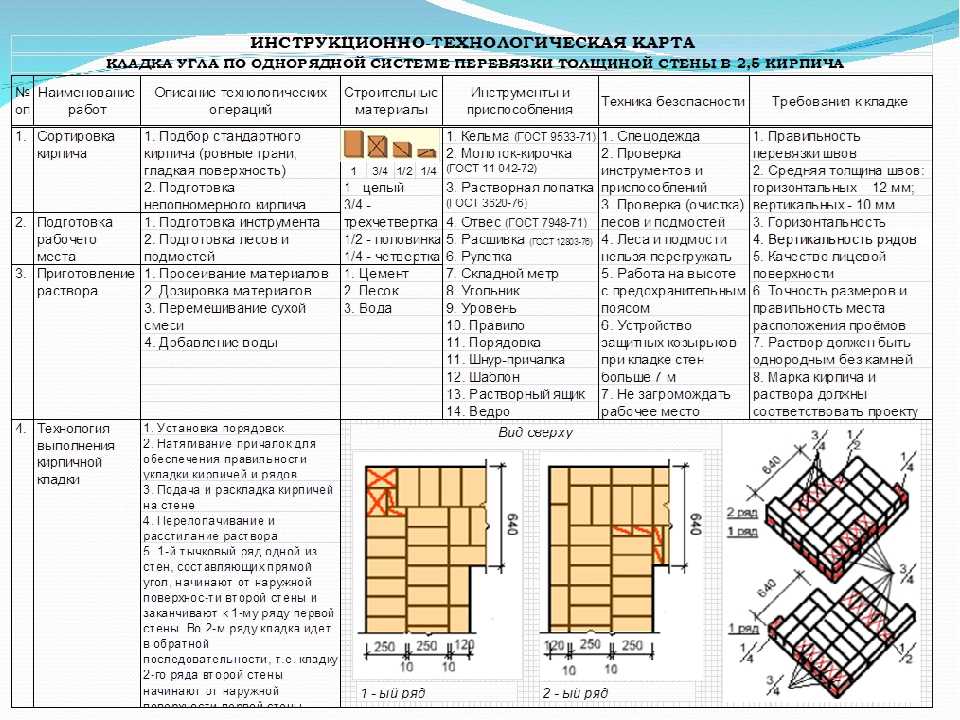

гост, ппр и технологическая карта
Как проверить, соответствует ли кирпичная кладка ГОСТ? Этот вопрос задают многие, независимо от того, выполняли ли они укладку кирпича своими руками или нанимали бригаду рабочих. Для того чтобы не мучиться в догадках, необходимо заранее изучить устройство кирпичной кладки, нормативы и требования.
Кирпичная кладка, уложенная по всем правилам и стандартам, отличается высокой прочностью и износоустойчивостью.Содержание
- 1 Нормативные требования для кирпичной кладки
- 2 ППР и требования по проверке качества выполненных работ
- 2.1 Допуски для кладки стен
- 3 Как проверить качество кладки стен с учетом ГОСТов?
Нормативные требования для кирпичной кладки
Документ, в котором подробно описан технологический процесс по возведению зданий и отдельных архитектурных элементов, называется технологической картой. В ней прописывают основные требования, предъявляемые к возведению внешних и внутренних стен из кирпича. Технологическая карта формируется на основании нормативных документов. В ней обозначены следующие пункты:
Схема ручной укладки кирпича для транспортировки.
- Основные правила по подготовке и организации процесса кладки стен. До начала укладки кирпичной стены необходимо закончить все работы по возведению нулевого цикла, очистить основание, на котором будет проводиться кладка кирпича. Работа начинается после того, как проверены и подготовлены все необходимые инструменты и инвентарь. Результаты по каждому процессу заносятся в специальный журнал входного контроля.
- Этапы приема строительного материала. Любой кирпич, который попадет на строительный объект, проходит обязательный контроль качества и соответствия требованиям ГОСТа 379-95. Согласно им, кирпич должен иметь идеально ровную поверхность. Количество дефектов, органических вкраплений и других мелких несоответствий четко прописано в соответствующей документации.
- Доставка кирпича и штукатурной смеси к месту возведения здания. Кирпич доставляют и складируют на строительной площадке на специальных поддонах. Схема складирования также прописана в соответствующих документах.
- Четкое описание технологического процесса укладки. Прописана подготовка места работы, установка и подключение приборов, замешивающий и подающий раствор для кирпича, обозначен метод укладки кирпичной стены.
Технологическая последовательность укладки кирпича включает в себя следующие моменты:
- натягивается шнур;
- накладывается раствор и распределяется кирпич;
- выполняется кирпичная кладка стен;
- проверяется качество работы строительным уровнем.
ППР и требования по проверке качества выполненных работ
Ориентируясь на вышеперечисленные рекомендации, можно достаточно быстро и без особых затруднений спланировать строительные работы по возведению кирпичной кладки. Разработанная технологическая карта поможет оптимизировать все затраты и рационально распределить денежные средства и время на работу. Технологическая карта на кирпичную кладку является неотъемлемой частью ППР (проект производства работ). Кроме карты ППР включает в себя:
Кладка способом вприжим кирпичной версты.- календарный план строительства;
- графики поступлений на объект строительных материалов;
- результаты проведенных геодезических работ;
- строительный генеральный план;
- план работ бригад;
- свод правил техники безопасности;
Проект производства работ включает в себя пояснительную записку, в которой прописаны потребности в энергоресурсах, указан перечень мобильных зданий, перечислены мероприятия по охране окружающей среды и уже возведенных сооружений. Разработанный индивидуальный ППР сравнивают с эталонным и в случае необходимости вносят соответствующие корректировки.
Допуски для кладки стен
Каменщик не только должен уложить кирпичную кладку с учетом ГОСТ, но и проконтролировать качество своей работы. Он должен проверить, соответствует ли раствор марке кирпича, в какое время заложены необходимые элементы в стеновые поверхности. Им проверяется горизонтальность поверхности и вертикальность стеновых перекрытий. Если в точности придерживаться основных параметров, то уложенная поверхность будет прочной и устойчивой.
Перечень основных допусков:Проверка правильности кирпичной кладки.- максимальное отклонение по вертикали: 1 ярус — 0,1 см, более 2-х ярусов — 0,3 см;
- максимальное отклонение по ширине проемов — 0,15 см;
- неровности не стене по вертикали — 0,1 см;
- отклонения по опорным точкам стеновых поверхностей — 0,1 см;
- отклонения кирпичных швов — +/-2 см;
- смещение конструкции относительно разбивочной оси — 0,1 см;
- отклонения показателя толщины конструкции — 0,15 см;
- допустимое отклонение осей проемов по вертикали — 0,2 см;
- отклонения по ширине простенков — 0,15 см.
Разработка планов укладки кирпичных стен может быть скорректирована в зависимости от качества используемого раствора. Он должен быть достаточно пластичным. У каменщиков со временем вырабатывается особенный почерк, который в некотором роде зависит от используемой смеси для укладки.
Как проверить качество кладки стен с учетом ГОСТов?
Есть несколько основных показателей ГОСТ, по которым рабочий во время кладки стен может проверить ее качество. Например, порядовка — это проверка горизонтальности кладки стен и верности горизонтальных швов по их толщине. Контроль проводится деревянной рейкой или металлическим уголком. Вертикальность стены указывает на качество укладки лицевой стороны.
Контроль осуществляется при помощи отвеса, не реже чем 2 раза на каждый ярус поверхности стены.
Правильность горизонтальной линии проверяется правилом. Если выявлены какие-либо отклонения от нормы, то их можно устранить, укладывая следующий ряд. Четкость углов и примыкающих к ним поверхностей проверяется специальным угольником. Контролируя допуски, всегда можно добиться исполнения высококачественной укладки, которая станет основой для строительства надежного и прочного здания.
Кирпичная кладка. Требования СНиП по качеству
|
Требования СНиП 3.03.01-87 «Несущие и ограждающие конструкции»
1. | 7.90. | Толщина швов кладки должна быть:
| ||||||||||||||||||
2. | 7.90. | Отклонения в размерах конструкций от проектных не должны превышать:
| ||||||||||||||||||
3. | 7.90. | Отклонения поверхностей и углов кладки от вертикали не должны превышать:
| ||||||||||||||||||
4. | 7.90. | Отклонения рядов кладки от горизонтали на 10 м длины стены не должны превышать 15 мм. | ||||||||||||||||||
5. | 7.90. | Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м не должны превышать 10 мм. | ||||||||||||||||||
6. | 7.17. | Укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной при многорядной перевязке швов. | ||||||||||||||||||
7. | 7.87. | В дверных и оконных проемах должны быть установлены антисептированные деревянные пробки согласно проекту. | ||||||||||||||||||
8. | 7.87. | Размер площадки опирания железобетонных конструкций на стены должен быть по проекту. | ||||||||||||||||||
9. | Разность отметок лицевых поверхностей двух смежных плит перекрытий в стыке не должна превышать при длине плиты:
| |||||||||||||||||||
10. | 7.7. | При вынужденных разрывах кладку выполнять в виде наклонной или вертикальной штрабы. | ||||||||||||||||||
11. | 7.8. | При выполнении вертикальной штрабы в швы должна быть заложена арматура из стержней диаметром не более 8 мм с расстоянием до 2 м по высоте кладки, а также в уровне каждого перекрытия. Количество стержней арматуры должно быть не менее трех в одном уровне. | ||||||||||||||||||
12. | 7.13. | Высота кирпичных неармированных перегородок, не раскрепленных перекрытиями или временными креплениями, не должна превышать 1,8 м для перегородок толщиной 12 см. | ||||||||||||||||||
13. | 7.21. | При кладке в пустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм ( только вертикальных швов ) в столбах. | ||||||||||||||||||
14. | 7.29. | Армированная кладка должна выполняться с соблюдением следующих правил:
|
