Главная заземляющая шина (ГЗШ): определение, назначение, требования

Что такое главная заземляющая шина (сокращенно ГЗШ) и для чего она нужна?

Главная заземляющая шина (ГЗШ, main earthing terminal) — это шина, являющаяся частью заземляющего устройства электроустановки и предназначенная для электрического присоединения проводников к заземляющему устройству (согласно ГОСТ 30331.1-2013 [1]). Данное понятие имеет жаргонизм – “шина заземления” у некоторых людей, что некорректно.

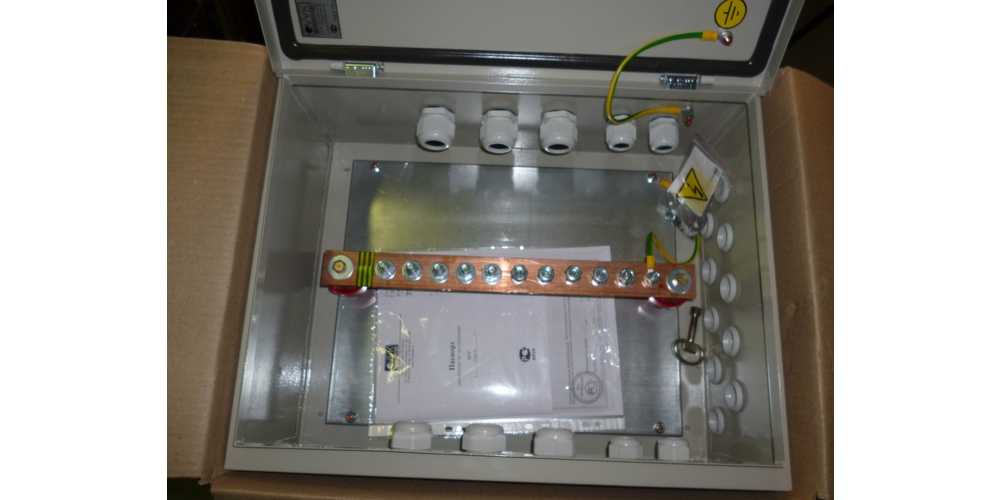

Главная заземляющая шина на фото

Главная заземляющая шина является неотъемлемой частью заземляющего устройства электроустановки здания. К ГЗШ присоединяют следующие проводники:

  • заземляющий проводник, посредством которого ГЗШ соединяют с заземлителем;
  • защитный проводник, посредством которого к ГЗШ присоединяют защитную шину вводно-распределительного устройства (ВРУ).
  • защитные заземляющие проводники и защитные проводники уравнивания потенциалов, применяемые для осуществления защитного заземления и защитного уравнивания потенциалов;
  • функциональные заземляющие проводники и функциональные проводники уравнивания потенциалов, используемые для выполнения функционального заземления и функционального уравнивания потенциалов.

Требования к главной заземляющей шине.

Требования к ГЗШ устанавливаются в СП 437.1325800.2018 [3]. Также учтены замечания Ю.В. Харечко [4]. Сами требования приведены ниже:

  1. Главная заземляющая шина является частью заземляющего устройства электроустановки здания и ключевым элементом системы уравнивания потенциалов. Главная заземляющая шина должна соответствовать ГОСТ Р 50571.5.54–2013 [2] а также требованиям 2-13 настоящей статьи.
  2. Посредством ГЗШ должно быть обеспечено электрическое соединение сторонних проводящих частей здания с открытыми проводящими частями электроустановки здания. Для этого защитную шину вводного устройства (ВУ) или вводно-распределительного устройства (ВРУ) электроустановки здания следует соединить посредством защитного проводника с главной заземляющей шиной. Защитные проводники всех распределительных и конечных электрических цепей должны быть присоединены к защитной шине ВУ или ВРУ.
  3. Главную заземляющую шину, как правило, следует устанавливать отдельно от вводного устройства или вводно-распределительного устройства электроустановки здания вблизи распределительного устройства. Допускается устанавливать ГЗШ внутри ВУ или ВРУ.
  4. В местах, доступных только обученным и квалифицированным лицам, главная заземляющая шина может устанавливаться открыто. В местах, доступных обычным лицам, ГЗШ должна иметь защитную оболочку. Степень защиты оболочки выбирается в соответствии с условиям окружающей среды, но не менее IP2Х согласно ГОСТ 14254−2015.
  5. Если электроустановка здания имеет несколько обособленных вводов, то главная заземляющая шина должна быть предусмотрена для каждого ввода. При наличии нескольких обособленных вводов, в том числе вводов от разных трансформаторных подстанций, главная заземляющая шина должна быть выполнена для каждого вводного устройства. Эти шины должны быть соединены защитным проводником уравнивания потенциалов, минимальное сечение которого должно удовлетворять требованиям 543.1 ГОСТ Р 50571.5.54-2013 для ввода наибольшего сечения.

При наличии нескольких встроенных трансформаторных подстанций главная заземляющая шина должна устанавливаться возле каждой из них. Эти шины должны быть соединены защитным проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (PEN)-проводника отходящей от щитов низкого напряжения подстанций линии наибольшего сечения.

Если от различных обособленных вводов, для каждого из которых предусмотрено отдельное ГЗШ, может быть осуществлено электроснабжение одной и той же нагрузки, например, при срабатывании АВР, то ГЗШ , представляющая собой отдельное изделие, может быть установлена только у основного ввода, а все остальные вводы могут быть соединены общей магистралью,  кольцевой  замкнутой  или линейной разомкнутой в зависимости от протяженности и особенностей расположения ВРУ.

  1. При наличии в здании нескольких электрических вводов системы трубопроводов, выполненных из металла, и заземлитель рекомендуется подключать к главной заземляющей шине основного ввода.
  1. В качестве отдельного устройства ГЗШ может быть выполнена в виде отрезка медной или стальной полосы, установленного открыто или в оболочке, и предназначенного для радиального присоединения проводников защитного уравнивания потенциалов, или в виде протяженной и, если требуется, замкнутой (кольцевой) магистрали.
  1. Стальные шины должны иметь металлическое покрытие, стойкое к коррозии и обеспечивающее выполнение требований для разборных контактных соединений класса 2 в соответствии с ГОСТ 10434−82.
  1. Если главная заземляющая шина и присоединяемые к ней проводники выполнены из разных металлов, следует принять меры по обеспечению надежного контактного соединения.
  1. Эквивалентную проводимость поперечного сечения главной заземляющей шины, устанавливаемой вблизи ВРУ, рекомендуется принимать равной половине проводимости защитной шины соответствующего ВРУ.
  1. Для магистрального исполнения главной заземляющей шины площадь ее поперечного сечения должна учитывать требования механической прочности с учетом возможных механических воздействий и с учетом обеспечения минимальных значений падения напряжения между присоединениями защитных проводников уравнивания потенциалов.
  1. Присоединение к главной заземляющей шине проводников уравнивания потенциалов может быть выполнено по радиальной или магистральной схеме.
  1. Цветовая и буквенно-цифровая идентификация главной заземляющей шины должна соответствовать ГОСТ 33542–2015.

В международном и национальном стандартах отсутствуют требования к минимально допустимому сечению ГЗШ. Однако, рассуждая логически, можно утверждать, что минимальное сечение главной заземляющей шины не может быть меньше наибольшего сечения присоединяемых к ней проводников.

  1. ГОСТ 30331.1-2013
  2. ГОСТ Р 50571.5.54-2013
  3. СП 437.1325800.2018
  4. Ю.В. Харечко. Замечания и предложения к своду правил СП 437.1325800.2018 «Электроустановки низковольтные зданий и сооружений. Правила проектирования защиты от поражения электрическим током»
Telegram канал @asutpp_ru

ГЗШ. Главная Заземляющая Шина | elesant.ru

Подключение частного дома

Подключение дома



Вступление

Здравствуй Уважаемый читатель сайта Elesant. ru. Тема сегодняшней статьи главная заземляющая шина (ГЗШ) в электрике частного дома. Назначение ГЗШ, установка, особенности соединений и материал для изготовления.

Назначение главной заземляющей шины (ГЗШ)

Главная заземляющая шина (ГЗШ)- важнейший элемент электрики частного дома. При системе электропитания TN-C-S ,которая является основной для электропитания частного сектора, необходимое разделение PEN проводника. А также повторное заземление нужно делать именно на главной заземляющей шине (ГЗШ)

Вообще, на главной заземляющей шине (ГЗШ) при системе TN-C-S сходятся все проводники от защитных систем дома. Это и заземляющий проводник, и проводники от системы уравнивания потенциалов и проводник от разрядника (ограничителя напряжения).

Установка главной заземляющей шины (ГЗШ)

Устанавливается главная заземляющая шина (ГЗШ) внутри вводно-распределительного устройства (ВРУ) или отдельно. При отдельной установке, главная заземляющая шина (ГЗШ) устанавливается в специальный корпус, напоминающий небольшой ящик.

Важно! Согласно ПУЭ (пункт 1.7.119) открытая установка ГЗШ возможна только в специальном помещение. Но даже в этом случае, место установки открытой ГЗШ должно быть огорожено от случайного прикосновения.

Если в доме несколько вводов электропитания, то на каждый ввод устанавливается отдельная главная заземляющая шина (ГЗШ). Также отдельно на каждую шину выводятся кабели от системы уравнивания потенциалов.

Соединения на главной заземляющей шины (ГЗШ)

Главным назначением, если можно так сказать, главной заземляющей шины (ГЗШ) является разделение PEN проводника кабеля электропитания.PEN проводник после разделки подсоединяется к заранее установленной ГЗШ.

Подсоединение производится при помощи болтов, шаб, гаек. Для фиксации болтового соединения ГЗШ желательно использовать гроверную шайбу (смотри фото). Все соединения на ГЗШ должны быть осуществлены болтовыми креплениями. Каждый кабель, подключаемый к ГЗШ должен иметь отдельное соединение.

Примечание: Болтовые соединения нужны для того чтобы в любой момент можно было отключить отдельно любой защитный кабель и произвести необходимые контрольные замеры (сопротивления изоляции, сопротивления растеканию тока и т. д.)

При установке внутри вводно-распределительного устройства (ВРУ) главная заземляющая шина (ГЗШ) устанавливается непосредственно на корпус ВРУ, и имеет с ним электропроводящий контакт. (Читайте подробно о комплектации ВРУ).

Рядом с ГЗШ устанавливается шина рабочего нуля(N).Шина N соединяется с главной заземляющей шиной (ГЗШ) на которой происходит разделение PEN проводника.

Материал для изготовления ГЗШ

Предпочтительным материалом для ГЗШ является медь. Возможно, изготовление ГЗШ из стали. Запрещено использование аллюминнивых шин для ГЗШ. Запрет аллюминия для шины, логично приводит к запрету использования аллюминевых наконечников для электрокабелей, подключаемых к ГЗШ.
