Как найти проводку в стене без прибора своими руками или с помощью мультиметра
Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.
Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.
Демонтаж обоев
Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.
Поиск проводов в стене радиоприемником
Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.
Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.
Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

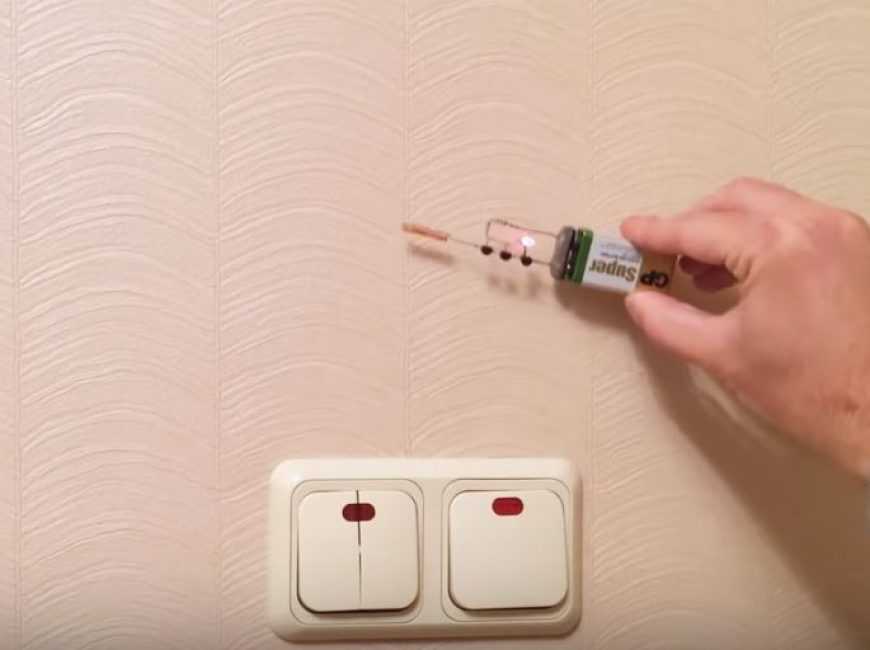

Поиск проводки мультиметром
Данный метод подойдет для радиолюбителей.
Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.
Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.
Там где изменение сопротивления максимально — там и центр залегания проводки.
Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.
Видео по тематике поиска проводки мультиметром:
Правильная схема эл.
проводкиЭтот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

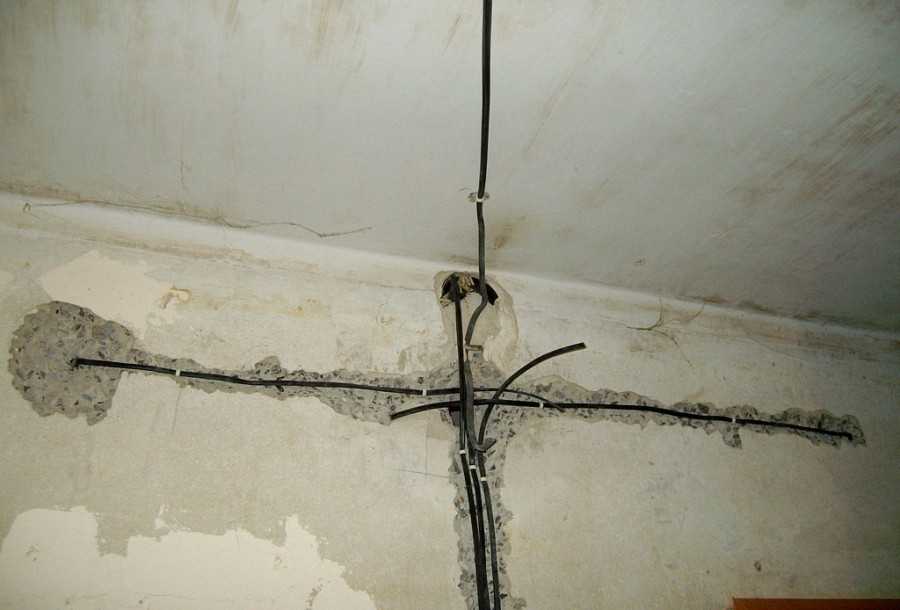

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.
С помощью слухового аппарата
Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно.
Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.
Кассетный плеер
К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.
Методы которые не работают
Поиск проводов компасом
Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура.
А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?
Смартфоны
Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.
Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.
Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.
Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.
Как найти проводку в стене: старую/скрытую/алюминиевую/медную/без прибора/используя смартфон.
Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали…
Как найти проводку в стене
БЕЗ ПРИБОРА?Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.
Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой.
То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.
Много интересного материала по проводке находится в разделе электромонтажные работы*<<< жми;
Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.
Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят.
Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:
Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.
Правило №2.
Горизонтальную проводку тянут:
от балок и карнизов на расстоянии от 5, до 10 сантиметров;
от потолка 20 см.;
от плинтуса 15-20 сантиметров;
По вертикали:
не меньше 10 см. от углов пересечений стен, дверей и окон.
Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.
По другому проводку найти, без приборов, не получится!!! |
Как найти скрытую проводку в стене
ИСПОЛЬЗУЯ СМАРТФОН?Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии
4.
0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.
Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.
В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».
Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.
ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой
Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)Принцип работы приложений по поиску проводки.
Показать / Скрыть текст
Как найти старую проводку используя оборудование?
Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки.
Вот об этих приборах, оборудовании для поиска скрытой проводки и поговорим!
Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.
Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.
Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением.
ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.
Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.
**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.
Как найти электрические провода в стенах — самые безопасные способы
Вы хотите повесить новый телевизор на стену в гостиной?
Вам нужен новый дом для расширяющейся коллекции книг, поэтому вы хотите пристроить полку к стене?
Эти проекты дизайна интерьера достаточно просты — все, что вам нужно сделать, это просверлить несколько отверстий в стене, вставить несколько шурупов, и все готово.
Верно?
Неправильно.
Зачем нужно знать об электропроводке
Случайное сверление любой стены невероятно опасно. Ваши электрические системы и проводка проходят по всему дому, и да, они расположены внутри ваших стен.
Даже повесить простую рамку для картины может быть опасно, если вы забьете гвоздь не в то место.
Несчастные случаи с электрическим током смертельны, независимо от того, приводят ли они к поражению электрическим током, короткому замыканию или электрическому пожару, который подвергает опасности всех в доме.
Кажется, я ясно дал понять, насколько важно следить за тем, чтобы не задеть провода во время сверления или выполнения каких-либо работ своими руками.
Но как найти провод в стене? Я здесь, чтобы помочь вам в этом!
Поиск электрических проводов в ваших стенах
Когда вы знаете, где находятся ваши провода, вы можете легко планировать проекты по благоустройству дома, принимать решения по внутренней отделке и размещать электроприборы так, чтобы не перегружать электрическую систему.
Вы можете использовать различные методы и инструменты для отслеживания электрических проводов в ваших стенах.
Вот некоторые из них:
1. Магнитный искатель
Детекторы стержней обнаруживают стержни, поддерживающие стены. Магнитные искатели шипов невероятно популярны среди домовладельцев и профессионалов.
Магнитный искатель стержней имеет магнит, который обнаруживает гвозди и шурупы, из которых состоит конструкция вашей стены.
Просто поднесите искатель стоек к стене, с которой вы хотите работать, и перемещайте его по горизонтали.
Провода обычно устанавливаются в этом направлении, поэтому их будет легче отследить.
Каждый раз, когда магнитный искатель срабатывает, отмечайте участок малярной лентой. Когда вы закончите, у вас будет хорошее представление о том, каких областей следует избегать при сверлении стены.
2. Электрический искатель стержней
Электронный искатель стержней отличается от магнитного тем, что создает электрическое поле, которое изменяется при прохождении через стержень стены.
Наиболее удобным инструментом для поиска электрических проводов является искатель шпилек с функцией обнаружения проводов переменного тока.
Эти искатели гвоздей также могут помочь вам обнаружить электрические токи за стенами. Вы сможете сказать, где находятся провода и в каком направлении они идут.
Переместите электронный искатель стоек вдоль стены горизонтально. Когда он обнаружит шпильку в стене, сработает мигающий свет или звук.
Всякий раз, когда вы получаете сигнал от искателя, отмечайте область, чтобы знать, каких частей вашей стены следует избегать.
3. Используйте видеокамеру
Хотя искатели шпилек могут быть чрезвычайно полезны при поиске шпилек и, в конечном счете, электрических проводов за стенами, вы можете увидеть, что там находится, своими глазами.
Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент подойдет вам лучше всего.
С помощью камеры с гибким оптическим прицелом вы можете заглянуть внутрь своей стены.
Вы будете знать точные места и направления, через которые проходит ваша система электропроводки.
Когда вы видите, где что находится, вы можете быть уверены, что области, которые вы выбрали для сверления или забивания, совершенно безопасны.
Помните, что области внутри ваших стен абсолютно темные. Вы должны инвестировать в камеру прицела с прикрепленным к ней ярким светом.
Если вы хотите купить чуть более дорогую камеру, вы можете приобрести камеру с ночным видением.
Подумайте о качестве видео, прежде чем покупать видеокамеру — зернистые кадры бесполезны, когда вы ищете провода за стенами.
Ваша камера также должна быть достаточно гибкой, чтобы обходить препятствия и поворачивать за острыми углами, чтобы запечатлеть вашу сложную систему электропроводки.
Внимательно ознакомьтесь со всеми функциями и прочитайте отзывы покупателей о камере, которую вы планируете купить, прежде чем совершить покупку.
4. Детектор электрических проводов
Еще одно устройство, которое можно использовать для отслеживания электрических проводов за стеной, — детектор электрических проводов.
Этот инструмент подает сигнал при обнаружении активного электрического тока.
Некоторые детекторы работают только через гипсокартон, а другие могут находить провода даже сквозь бетон.
Подключите детектор проводов к розетке, ближайшей к месту, которое вы хотите обследовать.
Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.
Устройство состоит из двух частей: передатчика и приемника.
Передатчик втыкается в розетку и передает сигнал по всей системе проводов в этой стене.
Приемник поймает этот сигнал и покажет вам, где проходят провода.
Переместите приемник горизонтально, чтобы найти провода в стене. Лучше всего начинать с розетки и двигаться наружу.
Держите приемник в оптимальном положении у стены для получения точных показаний.
При обнаружении электрического сигнала отметьте это место малярной лентой, чтобы знать, где не сверлить.
5.
Используйте чертежи Один из самых простых и удобных способов найти провода в стенах — получить существующие электрические чертежи вашего дома.
Эти планы дадут вам точную карту расположения всех проводов. Вы также будете знать, какой автоматический выключатель подключен к каждой комнате в вашем доме.
Если вы планируете модифицировать свои электрические схемы или провести обширный ремонт по всему дому, вам понадобятся эти чертежи.
Поисковиков и детекторов проводов недостаточно, чтобы получить четкое представление о всей вашей электрической системе.
Вы можете получить эти чертежи в местном правительстве или в своей строительной компании.
Безопасность при поиске электрических проводов
Работа с электрическими компонентами всегда связана с определенным риском.
При поиске проводов в стенах соблюдайте основные меры безопасности.
И убедитесь, что вы тщательно обнаружите, прежде чем начнете сверлить или долбить свои внутренности.
Отключите электроприборы от электросети, прежде чем отключать автоматический выключатель в зоне, где вы планируете исследовать электрическую проводку.
Держите под рукой фонарик на случай, если вам не хватит света во время работы.
Если вы планируете проделать небольшое отверстие в стене для видеокамеры, надевайте перчатки и защитные очки при работе с инструментами.
Избегайте контакта с внутренней частью стены, если вы не уверены, находятся ли провода под напряжением. Проконсультируйтесь с профессиональным электриком, если вы сомневаетесь в процессе.
Часто задаваемые вопросы
Как найти оборванный электрический провод в стене?
Оборванные электрические провода за стеной — обычная бытовая проблема.
Часто они возникают из-за износа проводки из-за старения или перегрызания проводов крысами и другими домашними вредителями.
Обрыв электрического провода можно отследить с помощью стандартного мультиметра, который измеряет силу тока, напряжение и сопротивление.
Выключите автоматический выключатель, прежде чем пытаться найти оборванный провод — мультиметр будет посылать собственный сигнал при использовании.
Тщательно обведите стену, как если бы вы использовали искатель гвоздей или детектор электрических проводов.
Зона с нулевым сопротивлением — это место, где находится оборванный провод.
Как отследить провод без питания?
Вы можете использовать магнитные или электрические искатели стержней для поиска проводов в стенах.
А если вы хотите узнать, находится ли определенный провод под напряжением, вы можете использовать детектор напряжения или тестер неоновой цепи.
Эти инструменты также могут помочь вам отследить определенные провода, если они спутались с другими в вашей стене.
Как найти электрические провода в гипсокартоне?
Для поиска электрических проводов в гипсокартоне можно использовать электрический или магнитный искатель, детектор электрических проводов или видеокамеру.
Для получения наиболее точных показаний с помощью этих инструментов расположите устройства впритык к стене.
Снимите все украшения и держите смартфон подальше от детектора.
Зарядите оборудование перед его использованием — маломощные устройства могут давать ложные показания.
Как найти электрические провода в бетонных стенах?
Вам понадобятся детекторы электрических проводов или искатели гвоздей, которые могут сканировать бетонные стены.
Они сильно отличаются от обычных детекторов проводов и искателей стержней и стоят дороже.
Если у вас есть электрические чертежи вашего дома, вы будете точно знать, где проходят электрические провода, без использования инструментов обнаружения.
Резюме
Есть несколько способов найти провод в стене. Вы можете использовать различные искатели шипов, детектор электрических проводов или видеокамеру.
Важно знать, какое устройство подходит вам лучше всего в соответствии с вашими потребностями и опытом.
Какой бы метод вы ни выбрали, всегда соблюдайте протоколы безопасности и надевайте защитное снаряжение.
Если у вас есть карта проводов в ваших стенах, вы можете смело приступать к ремонту или отделке!
Делиться — значит заботиться!
Как найти электрический провод в стене
Перейти к содержимому Как найти электрический провод в стенеКак найти электрический провод в стене
Слепой поиск электрического провода может привести к некоторым кошмарным сценариям. Один без необходимости разрушает гипсокартон. Другой потенциально просверливает места, где находятся провода, что может привести к повреждению электричества, поражению электрическим током или другой чрезвычайной ситуации, даже к сантехнической катастрофе. К счастью, есть много способов найти провод внутри стены. Возможно, вам даже не придется искать сами провода; вам просто нужно знать, к чему они подключены, и иметь под рукой нужные инструменты.
Вот некоторые из вариантов:
Искатели стоекПровода часто проходят вдоль стоек, деревянных или металлических балок, являющихся частью каркаса стены. Магнитный искатель гвоздей обнаруживает металлические гвозди в стойках, на которые часто опираются провода, в то время как электронный искатель гвоздей создает электрическое поле, которое позволяет ему идентифицировать более плотные области (некоторые могут обнаруживать электрические токи). Поскольку провода в стенах располагаются горизонтально, включите искатель шпилек и переместите его в этом направлении. Он загорится, покажет визуальную индикацию или издаст звуковой сигнал, если что-то найдет.
Как только вы узнаете, где находятся гвозди в шпильке, отметьте это место. Затем выключите главный выключатель и просверлите небольшое отверстие в стене. Если у вас есть камера с прицелом, отверстие может быть довольно маленьким. Вы сможете увидеть, где находятся провода. Позже дыру можно залатать обычной штукатуркой для гипсокартона.
Для некоторых проводных детекторов провода должны быть под напряжением, а для других нет. Обычно они находятся в том же отделе хозяйственного магазина, что и искатели шипов. Устройства более высокого класса также могут обнаруживать водопровод в стене. Чтобы использовать проводной детектор, подключите передатчик к ближайшей розетке (обычно в пределах 6 футов от области поиска) и правильно держите приемник (как показано в руководстве). В зависимости от модели может потребоваться, чтобы он был прижат к стене или держался под углом. Активация передатчика/зонда отправляет сигнал, который достигает приемника после обнаружения проводов.
Трассоискатели проводов/цепейОни часто используют радар для обнаружения электрических проводов за стенами или под землей. Питание не обязательно должно проходить по проводу/цепи, так как детектор, в зависимости от модели, может найти даже оборванные провода. Чтобы использовать трассировщик:
- Снимите приемник с передатчика.
- Подключите передатчик к розетке или прижмите его к стене, если у него нет соединительного провода.
- Подсоедините трассировщик к кабелю, торчащему из стены.
- Включите передатчик и приемник.
- Расположите приемник возле стены.
- Медленно перемещайте устройство горизонтально.
- Остановить, когда устройство начнет издавать звуковой сигнал.
- Отметьте место карандашом.
Найдите обратный путь провода, вставив провод в розетку. Затем подключите дистанционный провод с более длинным проводом к передатчику и протяните его к розетке на другой стене. Продолжайте перемещать устройство по прямой линии и слушайте постоянные звуковые сигналы. По мере продвижения отмечайте стену вдоль пути провода.
Если устройство оснащено измерительными проводами, подключите красный провод к красному входу, а зеленый провод к черному порту. Закрепите красный провод на видимом проводе, а зеленый провод — на трубе или другом металлическом предмете для устойчивости (этот метод лучше всего подходит для строящихся или реконструируемых домов).
Включите передатчик и приемник и отрегулируйте уровень чувствительности трассировщика. Он должен быть между 50% и 75%. При обнаружении провода полоса сигнала будет заполнена. Переместите устройство по прямой линии, чтобы проследить провод, отметив его местоположение перед началом ремонтных работ.
Найдя нужные провода, используйте детектор напряжения, чтобы проверить, находятся ли они под напряжением. Опции включают в себя тестер неоновых цепей или детектор напряжения звуковой сигнализации. Использование вольтметра обычно требует помещения металлического штифта в розетку или автоматический выключатель (в некоторых детекторах используются чувствительные к цепи зажимы, которые надеваются на изоляцию проводки). Независимо от типа, он покажет, отключена ли цепь или проверит, работает ли она правильно. Если есть путаница проводов, тональный генератор может помочь определить, какой провод куда идет при использовании на обоих концах цепи.
